【CN109918832A】一种高速公路隧道项目的建模方法及装置【专利】
隧道模型创建的方法
隧道模型创建的方法
隧道模型是建筑、交通工程等领域中常用的一种模型。
它用来展现一个隧道的外形和内部构造，通常包括隧道的长度、宽度、高度、坡度等方面的信息。
下面介绍几种常见的隧道模型创建方法。
1. CAD软件建模法
CAD软件是一种常用的建筑设计软件，可以用来创建3D隧道模型。
首先需要准备好隧道设计图纸，然后使用CAD软件按照设计图纸绘制出隧道的外形和内部构造。
在建模的过程中，需要注意细节，例如隧道的坡度和变化处的转角等。
这种方法能够创建出高精度的隧道模型，但需要一定的CAD软件操作技巧。
2. 模型制作法
模型制作法是一种传统的隧道模型创建方法，需要使用各种材料手工制作出真实的模型。
制作过程包括设计、切割、拼接等步骤，需要一定的手工技巧和经验。
这种方法能够创建出真实感强、立体感强的隧道模型，适合展示和教学用途。
3. 三维打印法
三维打印技术是近年来兴起的一种快速制造技术，可以用来创建复杂的3D隧道模型。
首先需要将设计图纸转换为3D模型文件，然后使用3D打印机打印出模型。
这种方法制作速度快、成本低，适合小批量制作。
但是由于3D打印技术的限制，隧道模型的精度和细节可能存在一定的不足。
总之，隧道模型的创建方法多种多样，选择哪种方法主要取决于需求和制作条件。
无论哪种方法，都需要注重细节和精度，以确保模型的真实性和可用性。
一种基于设计数据的公路隧道三维快速自动建模方法
一种基于设计数据的公路隧道三维快速自动建模方法摘要:基于公路隧道的真实线位文件及横断面设计文件进行标准化处理,通过扫描法与CGS法实现了复杂公路隧道的三维快速、自动建模。
所建立的公路隧道三维模型更加准确、直观,为设计方案的分析与比选,及工程设计与未来运营、养护环节的信息衔接提供了更准确、可靠的信息手段,并在厦门翔安海底隧道中取得了良好应用效果。
关键词:公路隧道设计三维模型自动近年来我国交通、运输基础设施蓬勃发展,大量山岭公路隧道设计与建设取得了成功经验,厦门翔安海底隧道等水底公路隧道的设计、贯通也极大促进了隧道勘察设计技术的进步。
但如何让设计环节与施工及运营、养护、管理等阶段有机结合起来,使整个隧道的生命周期各阶段有效衔接、降低工程的整体技术支出及管理成本,是工程当前和将来都将面临的问题。
公路隧道的设计现状并不能完全满足工程建设三维化、信息化发展的需要,隧道CAD技术的发展远远滞后。
直接面向隧道项目,基于真实的隧道工程信息实现隧道公路隧道三维化、协同化设计是工程设计技术发展的总体趋势。
从工程项目全生命周期管理的角度出发,也需要工程设计过程逐步向三维化方向推进[1]。
1 总体方案隧道设计文件包括隧道断面设计文件、路线设计文件、交通工程及沿线设施设计文件、路基路面设计文件、桥梁涵洞设计文件等,而与隧道建模关系紧密的是隧道断面设计文件以及隧道路线设计线位表,二者直接决定隧道断面形态以及走向[2]。
公路隧道的三维快速、自动建模,首先要对隧道横断面设计文件及线位设计文件进行标准化处理;然后通过人机交互自动输入隧道信息,采用扫描法建立隧道体素;最后对所有体素采用CGS法建立隧道单体三维模型,进而在隧道单体模型的基础上得到复杂隧道三维模型。
隧道自动建模方法如下图:2 隧道设计文件的标准化方法2.1 隧道桩号信息标准化处理及线位表达(1)线位及桩号信息整理因隧道设计文件较多,涉及的隧道主线位及各洞室的位置信息即桩号分散在各设计文件中。
一种用于隧道的实时三维建模方法及系统[发明专利]
![一种用于隧道的实时三维建模方法及系统[发明专利]](https://img.taocdn.com/s3/m/75cc74daafaad1f34693daef5ef7ba0d4a736d02.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010090150.1(22)申请日 2020.02.13(71)申请人 中国铁道科学研究院集团有限公司铁道建筑研究所地址 100081 北京市海淀区大柳树路2号申请人 中国铁道科学研究院集团有限公司(72)发明人 马伟斌 韩自力 安哲立 郭小雄 刘艳青 马荣田 付兵先 邹文浩 常凯 赵鹏 (74)专利代理机构 北京聿华联合知识产权代理有限公司 11611代理人 张文娟(51)Int.Cl.G06T 17/00(2006.01)(54)发明名称一种用于隧道的实时三维建模方法及系统(57)摘要本发明公开了一种用于隧道的实时三维建模方法及系统，该方法包括：实时获取经病害监测后的隧道的相关信息，所述相关信息包括隧道本体属性信息以及该隧道的病害监测信息；利用所述隧道本体属性信息创建隧道三维模型，以及根据所述病害监测信息创建相应病害三维模型；确定各类病害在隧道内的位置坐标，将各类病害三维模型与隧道三维模型进行融合，使得融合后的隧道三维模型在空间上能够展示病害情况，所述病害包括如下至少一种：裂缝、基底上拱、受力情况、衬砌形变、空洞、渗漏水和掉块。
本发明能够根据需要实时构建三维的隧道的状态，有利于隧道的形象化展示，尤其能够帮助监测端工作人员实时查看发生病害的隧道的三维展示效果。
权利要求书2页 说明书9页 附图8页CN 111325829 A 2020.06.23C N 111325829A1.一种用于隧道的实时三维建模方法，其特征在于，该方法包括：实时获取经病害监测后的隧道的相关信息，所述相关信息包括隧道本体属性信息以及该隧道的病害监测信息；利用所述隧道本体属性信息创建隧道三维模型，以及根据所述病害监测信息创建相应病害三维模型；确定各类病害在隧道内的位置坐标，将各类病害三维模型与隧道三维模型进行融合，使得融合后的隧道三维模型在空间上能够展示病害情况，所述病害包括如下至少一种：裂缝、基底上拱、受力情况、衬砌形变、空洞、渗漏水和掉块。

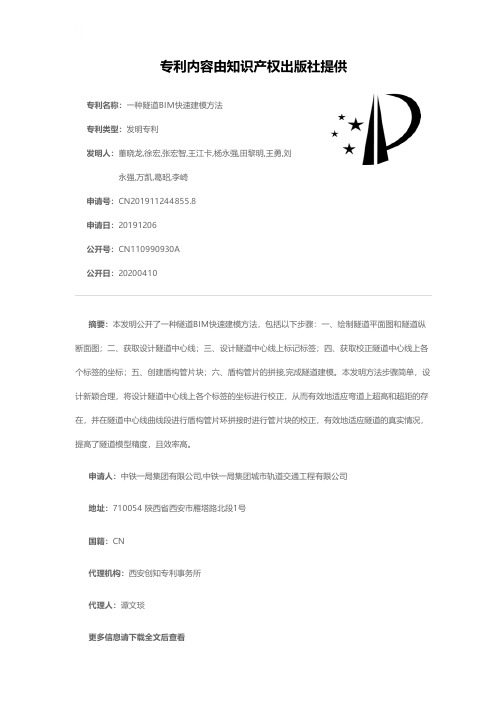

一种隧道BIM快速建模方法[发明专利]
![一种隧道BIM快速建模方法[发明专利]](https://img.taocdn.com/s3/m/896d4dc1647d27284a7351ca.png)
专利名称：一种隧道BIM快速建模方法
专利类型：发明专利
发明人：董晓龙,徐宏,张宏智,王江卡,杨永强,田黎明,王勇,刘永强,万凯,葛昭,李崎
申请号：CN201911244855.8
申请日：20191206
公开号：CN110990930A
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本发明公开了一种隧道BIM快速建模方法，包括以下步骤：一、绘制隧道平面图和隧道纵断面图；二、获取设计隧道中心线；三、设计隧道中心线上标记标签；四、获取校正隧道中心线上各个标签的坐标；五、创建盾构管片块；六、盾构管片的拼接,完成隧道建模。
本发明方法步骤简单，设计新颖合理，将设计隧道中心线上各个标签的坐标进行校正，从而有效地适应弯道上超高和超距的存在，并在隧道中心线曲线段进行盾构管片环拼接时进行管片块的校正，有效地适应隧道的真实情况，提高了隧道模型精度，且效率高。
申请人：中铁一局集团有限公司,中铁一局集团城市轨道交通工程有限公司
地址：710054 陕西省西安市雁塔路北段1号
国籍：CN
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910217171.2
(22)申请日 2019.03.21
(71)申请人 中铁四局集团有限公司
地址 230023 安徽省合肥市包河区望江东
路96号
申请人 中铁四局集团第二工程有限公司
安徽中铁工程技术服务有限责任公
司
(72)发明人 施萌 耿天宝 杨铭 刘道学
胡伟 刘振邦 张忆晨 孙小猛
狄鹏 费晓春 胡晓东 雷沙沙
任世朋 陈永恒 陈兴 夏应志
(74)专利代理机构 北京集佳知识产权代理有限
公司 11227
代理人 王宝筠
(51)Int.Cl.G06F 17/50(2006.01)
(54)发明名称一种高速公路隧道项目的建模方法及装置(57)摘要本申请提供了一种高速公路隧道项目的建模方法及装置，创建基础数据库，将从待建模高速公路隧道项目的设计数据中提取的项目基本信息、线路坐标点信息、模型构件分解规则和构件属性参数信息存储到所述基础数据库中，构件属性参数信息包括构件的空间位置信息；根据模型构件分解规则，创建参数化构件族，并在参数化构件族中添加属性参数字段，属性参数字段与构件属性参数信息相对应；调用基础数据库中的项目基本信息和线路坐标点信息，生成线路模型；调用基础数据库中存储的构件的空间位置信息，在线路模型中的相应位置对构件族进行实例化，生成待建模高速公路隧道项目的建筑信息化BIM模型。
实现了高速公路隧道项目的自动化建模，
提高了建模效率。
权利要求书2页 说明书6页 附图2页CN 109918832 A 2019.06.21
C N 109918832
A
权 利 要 求 书1/2页CN 109918832 A
1.一种高速公路隧道项目的建模方法，其特征在于，包括：
创建基础数据库，将从待建模高速公路隧道项目的设计数据中提取的项目基本信息、线路坐标点信息、模型构件分解规则和构件属性参数信息存储到所述基础数据库中，所述构件属性参数信息包括构件的空间位置信息；
根据所述模型构件分解规则，创建参数化构件族，并在所述参数化构件族中添加属性参数字段，所述属性参数字段与所述构件属性参数信息相对应；
调用所述基础数据库中的项目基本信息和线路坐标点信息，生成线路模型；
调用所述基础数据库中存储的构件的空间位置信息，在所述线路模型中的相应位置对所述构件族进行实例化，生成待建模高速公路隧道项目的建筑信息化BIM模型。
2.根据权利要求1所述的方法，其特征在于，所述模型构件分解规则为待建模高速公路隧道项目的工作分解结构WBS，所述根据所述模型构件分解规则，创建参数化构件族，包括：根据待建模高速公路隧道项目的工作分解结构WBS对待建模高速公路隧道项目进行分解，得到待建模高速公路隧道项目所包含的所有构件；
通过Revit为每个构件创建可参数化构件模型，生成参数化构件族。
3.根据权利要求2所述的方法，其特征在于，所述构件包括可参数化构件和不可控构件，所述通过Revit为每个构件创建可参数化构件模型，包括：
通过Revit采用三点自适应常规模型族的形式为可参数化构件创建可参数化构件模型，其中，可参数化构件模型中的空间位置信息包括起始点坐标、中点坐标、终点坐标和高程。
4.根据权利要求1所述的方法，其特征在于，所述调用所述基础数据库中存储的构件的空间位置信息，在所述线路模型中的相应位置对所述构件族进行实例化，生成待建模高速公路隧道项目的建筑信息化BIM模型，包括：
读取所述基础数据库中存储的构件的空间位置信息，生成所述线路模型中的多个路线点；
对于每个所述路线点，当所述路线点存在构件时，调用所述基础数据库中存储的构件属性参数信息，对所述构件对应的可参数化构件模型的属性参数字段进行赋值，实现对所述路线点对应的可参数化构件模型的实例化；
每个所述路线点对应的实例化可参数化构件模型组成待建模高速公路隧道项目的建筑信息化BIM模型。
5.根据权利要求1所述的方法，其特征在于，所述方法还包括：
在高速公路隧道项目的建筑信息化BIM模型的使用过程中，通过修改所述基础数据库中的数据和/或所述参数化构件族中的数据，实现对高速公路隧道项目的建筑信息化BIM模型的修改。
6.一种高速公路隧道项目的建模装置，其特征在于，包括：
数据库创建单元，用于创建基础数据库，将从待建模高速公路隧道项目的设计数据中提取的项目基本信息、线路坐标点信息、模型构件分解规则和构件属性参数信息存储到所述基础数据库中，所述构件属性参数信息包括构件的空间位置信息；
构件族创建单元，用于根据所述模型构件分解规则，创建参数化构件族，并在所述参数化构件族中添加属性参数字段，所述属性参数字段与所述构件属性参数信息相对应；
2。
