2021年中考物理专题练习：电压与电阻
2021年中考物理专题练习：电压与电阻
一、单选题
1．如图所示的电路中，开关S闭合时，电压表所测得的电压是( )
A．电灯L1两端的电压 B．电灯L2两端的电压
C．电灯L1和L2两端的电压之和 D．电源电压
2．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
3．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是 A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数
4．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V
5．如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为
A．3V B．6V C．4.5V D．9V
6．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表
7．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是
A．该电压表的测量范围是3~15V
B．该电压表可以测出电压值
C．该电压表没有正接线柱
D．该电压表不能测出电压值
8．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是
A． B． C． D．
9．小明做实验时，将电路连接成如图所示的情景．若要将导线M、N与A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法
A．两种 B．四种 C．六种 D．八种
10．如图所示的电路中，两个规格不同的灯泡
A．只闭合开关 和 ，灯泡 亮， 不亮
B．只闭合开关 ，流过灯泡 和 的电流不等
C．闭合开关 和 ，电压表测电源电压
D．只闭合开关 ，灯泡 和 两端的电压相等
二、多选题
11．如图所示为滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变小的是
A． B． C． D．
三、填空题
12．小宇在实验室用如图所示的电路做电学实验．请你帮助他完成以下的判断．
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______(选填“变暗”“不变”或“变亮”)．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向__________端移动． 13．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_______(选填“A、B”、“B、C”或“A、C”)和灯泡_______联后接入电路中．
14．电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为 ______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．
15．如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在 ______ 或 ______ 两个接线柱上；若接在 ______ 两个接线柱上阻值为0Ω；若接在
______ 两个接线柱上，阻值为最大且不变．
16．一节普通干电池的电压为 ______ 伏．在如图中，A端为干电池的 ______ 极（选填“正”或“负”）．
17．如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．
18．用半导体材料可以制造半导体二极管、半导体三级管和集成电路等，半导体二极管有________性，半导体三极管可用来________．这些元件常用在收音机、电视机、电脑中．
19．在如图所示的电路中，闭合开关后，两灯泡均能正常发光，a、b是电流表或电压表，则a为_____表，b为_____表．
20．手机、数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是_____V，图右下角有一个打“×”的图案，它告诉我们_____。
21．将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度____，电阻____，小灯泡的亮度变___，电流表的示数____.
22．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA________RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA________IB．（以上两空均填“＞”、“=”或“＜”）
四、实验题
23．“探究串联电路的电压关系”的实验电路如图所示．
（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．
（2）在拆接电路时开关必须 ______ ．
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法________（填“正确”或“不正确”）。
（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据______(填“合理”或“不合理”）请说明理由___________．
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
24．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．
（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．
（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是 ______
A．IA＞IB＞IC B．IA＜IB＜IC C．UAB=UBC=UAC D．UAC=UAB+UBC
（5）为了使结论更有普遍性，可采用的方法是： ______ ．
A、换用不同规格灯泡多次实验 B、改变电源电压多次实验．
25．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20 2A）、刻度尺、开关和导线若干． （1）请你用笔画线代替导线，将图甲所示的实验电路连接完整，（要求滑动变阻器的滑片P向左移动时电流表的示数变大）．
（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最________（选填“左”或“右”）端．
（3）该实验小组闭合开关后，小天同学观察发现电压表的读数为3V，电流表的指针几乎没有发生偏转，则电路可能出现的故障是电阻丝AP部分发生________．
（4）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为I=________A，此时金属丝的电阻R=________ ．
（5）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：
分析表中数据，可知________．
（6）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是________（选填“正确”或“错误”）的，理由是：________．
五、作图题
26．在图中的〇里填上适当的电表符号，使之成为正确的电路图．
参考答案
1．B
2．C
3．C
4．A
5．A
6．A
7．D
8．A
9．B
10．C
11．CD
12．变暗 B
13．A、B 串
14．2.6 0.5
15．BD BC CD AB
16．1.5；正
17．3204 0~9999
18．单向导电 放大电信号 19．电流 电压
20．3.6 废旧电池不得扔在普通垃圾箱内，应分类回收
21．变长 变大 暗 变小
22．＜ ＝
23．不同 断开 不正确 合理 实验时有误差
24．② 电流表 电流表指针没有调零 断开开关,电压表换用0−3V量程,然后再进行实验 D
A
25． 右 断路 0.42 5 其它条件不变，导体的电阻与长度成正比； 错误 电
26．
九年级物理中考电学专题复习
九年级物理 电学专题
专题1 电路 电流 电压 电阻
基础题
一、选择题
1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是( )
第1题图
A. 不锈钢 B. 铁 C. 铝合金 D. 木头
2.如图所示，闭合开关后，下列说法不正确．．．的是( )
第2题图
A. 电铃利用电流热效应工作 B. 电源用来提供电能
C. 导线用来连接电路元件 D. 开关用来控制电流通断
3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是( )
第3题图
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是( )
5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是( )
导体代号 长度/m 横截面积/mm2 材料
2021年 中考物理二轮复习强基训练9-电阻测量实验(有答案)
2021年 中考物理二轮复习强基训练9-电阻测量实验
1、某同学釆用“伏安法”测量某定值电阻Rx的阻值。
实验次数 1 2 3
电压U/V 1.5 2.0 2.5
电流I/A 0.31 0.40
电阻Rx/Ω 4.8 5.0
Rx的平均值/Ω
（1）按图甲连接电路时，应先 开关，并将滑动变阻器的滑片P移到阻值最大处。
（2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是 。
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量。在第三次测量中电流表的示数如图乙所示，其示数为 A。
（4）根据三次实验数据可得，定值电阻Rx的阻值为 Ω．（结果保留一位小数）
（5）将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是 。
2、如图所示，图甲是“伏安法测电阻”的实验电路图。
（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。（要求滑动变阻器滑片P向右移动时阻值变大）
（2）在连接电路时，开关必须
。
（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是 。
（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其读数为 V，则待测电阻Rx＝
Ω。
（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rx的阻值。
3、在“伏安法测电阻”的实验中，小亮连成如图所示电路，正准备实验时，同组的小明检查发现电路连接有错误．
(1)若在错误的电路中，闭合开关后，电压表的指针将____________(选填“正向偏转”“反向偏转”或“不动”)．
(2)请你将接错的那根导线打“×”，画出正确连线．

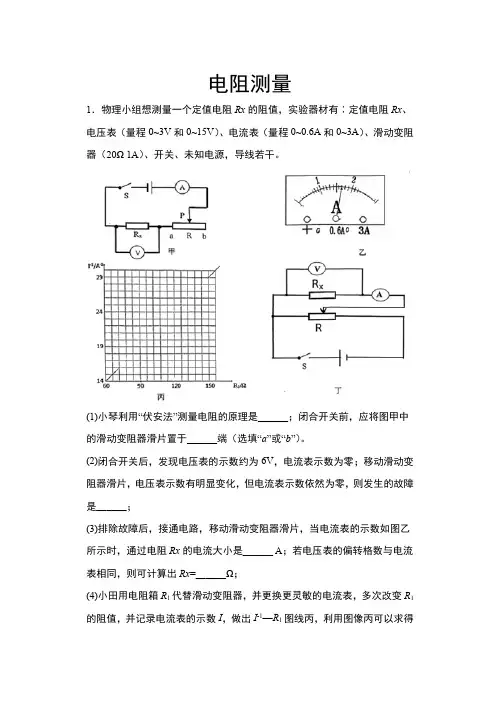

2021年中考物理综合复习——电阻测量
电阻测量
1．物理小组想测量一个定值电阻Rx的阻值，实验器材有∶定值电阻Rx、电压表（量程0~3V和0~15V）、电流表（量程0~0.6A和0~3A）、滑动变阻器（20Ω 1A）、开关、未知电源，导线若干。
(1)小琴利用“伏安法”测量电阻的原理是______；闭合开关前，应将图甲中的滑动变阻器滑片置于______端（选填“a”或“b”）。
(2)闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数依然为零，则发生的故障是______；
(3)排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图乙所示时，通过电阻Rx的电流大小是______ A；若电压表的偏转格数与电流表相同，则可计算出Rx=______Ω；
(4)小田用电阻箱R1代替滑动变阻器，并更换更灵敏的电流表，多次改变R1的阻值，并记录电流表的示数I，做出I-1—R1图线丙，利用图像丙可以求得电源电压U=______V，Rx=______ Ω。
(5)小雨设计了如图丁所示的电路，也能多次测量，她多次测量的目的是______，她认为该电路中，电流表、电压表的示数调节范围可以更大，则电流表的示数变化范围是______（设电源电压为U，用字母U、R、Rx表示）。
2．用伏安法测R的电阻实验中：
(1)图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；
(2)实验前，滑动变阻器的滑片P应置于最______（选填“左”或“右”）端；
(3)闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障原因可能是电阻R______（选填“断路”或“短路”）；
(4)排除故障后，当电流表的示数为1A时，电压表的示数如图乙所示，待测电阻R的阻值为______欧；
(5)电流表的电阻虽然很小，但也会影响本实验中R的测量结果。用图丙的电路进行测量可消除这个影响，R0为定值电阻。实验步骤如下：
2021年中考物理真题汇编电学实验题练习一
2021年中考物理真题汇编
电学实验题练习一
1. (2021·贵州省毕节市·历年真题)小明同学用“伏安法”测额定电压为2.5V小灯泡的电阻，实验电路如图甲。
（1）用笔画线代替导线，在图甲中完成实物电路连接（要求：滑动变阻器滑片P向右移动，小灯泡变暗）。
（2）连接好电路，闭合开关，小明发现电压表有示数，电流表无示数，移动滑片P，两表示数均无变化，则故障为______ 。
（3）小明排除故障后按要求完成实验，并根据实验数据绘制成U-I图象，如图乙，则小灯泡正常发光时的电阻为______ Ω。
2. (2021·江苏省宿迁市·历年真题)如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
（1）磁体和导体棒AB相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？
答：______ 。
（2）探究感应电流方向与导体切割磁感线方向的关系时，应该保持______ 的方向不变。
（3）小明猜想磁场强弱会影响感应电流大小，于是他设计了图乙所示的电磁铁代替原有磁体再次实验，此时需要在图乙的电路中再接入的元件是______ 。 3. (2021·湖北省鄂州市·历年真题)晓东用如图所示的电路，探究“通过导体的电流与电压、电阻的关系”，电源电压不变。
（1）晓东设计了如图甲所示电路图，请用笔画线代替导线将实物电路图乙连接完整。要求：滑动变阻器的滑片向左滑动时，电路中的电流变大。
（2）在探究“电流与电压的关系”实验中，选定某一定值电阻进行实验，多次调节滑动变阻器的目的是______ 。
（3）在探究“电流与电阻的关系”实验中。
①每次改变电阻R的阻值后，要进行的操作是______ ，并记下对应的电流表示数。
②在做第4次实验时，将电阻R的阻值从15Ω调为20Ω后，就直接记录电流表示数，这个示数可能是______ （选填A、B、C、D选项）。
实验次数 1 2 3 4 5
R/Ω 5 10 15 20 25
2021年全国中考物理真题汇编专题19 电学实验(第二期)
1 2021年全国中考物理真题全解全析汇编（第二期）
专题21 电学实验
一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等12套试卷。
二、本期汇编试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。
三、第二期试题赏析：
1、（2021·浙江温州·T10）常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。
电阻丝的长度（厘米）
0 5 10 15 20
电阻丝的阻值（欧姆） 0 10 20 30 40
2 （1）闭合开关S，滑片P在A点和B点时，电流表示数分别为Ia、Ib，则Ia、Ib的大小关系是______。
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式ρ=______。

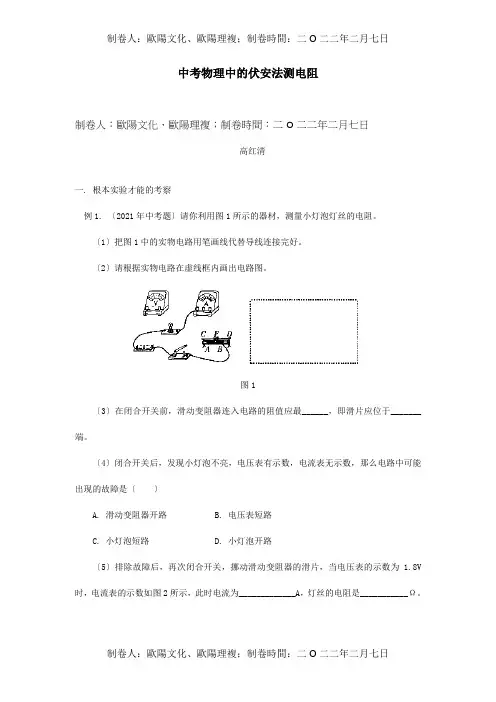

中考物理中的伏安法测电阻试题
制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日
制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日 中考物理中的伏安法测电阻
制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日
高红清
一. 根本实验才能的考察
例1. 〔2021年中考题〕请你利用图1所示的器材，测量小灯泡灯丝的电阻。
〔1〕把图1中的实物电路用笔画线代替导线连接完好。
〔2〕请根据实物电路在虚线框内画出电路图。
图1
〔3〕在闭合开关前，滑动变阻器连入电路的阻值应最______，即滑片应位于_______端。
〔4〕闭合开关后，发现小灯泡不亮，电压表有示数，电流表无示数，那么电路中可能出现的故障是〔 〕
A. 滑动变阻器开路 B. 电压表短路
C. 小灯泡短路 D. 小灯泡开路
〔5〕排除故障后，再次闭合开关，挪动滑动变阻器的滑片，当电压表的示数为1.8V时，电流表的示数如图2所示，此时电流为_____________A，灯丝的电阻是___________Ω。 制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日
制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日
图2
解析：这是对伏安法测电阻根本实验才能的考察。其中，实验电路的连接和电路图的画法，是实验的根本。
在问题〔3〕中，闭合开关前，滑动变阻器连入的阻值应该最大，这样做的目的是为了保护电路，防止电路中电流过大，烧坏仪器。此图中，滑动变阻器的最大阻值端应该是A〔左〕端。
在〔4〕中，闭合开关，发现小灯泡不亮，又因为电压表有示数，电流表无示数，那么故障应该是小灯泡处出现开路。
问题〔5〕中是对电表读数和根本计算的考察，电压表示数为1.8V，电流表示数应为，那么根据公式R=U/I计算，灯泡电阻应该为6Ω。
参考答案：〔1〕如图3所示；
2021年湖南省株洲市中考物理试题(含答案)
1
2021年湖南省株洲市中考物理试卷
一、单选题
1.（2021·株洲）快速行驶的汽车如果发生剧烈碰撞，车身很快停止运动，安全气囊被弹出并瞬间充满气体，如图所示。安全气囊的作用之一是增大（ ）
A. 司机的动能 B. 司机的惯性 C. 司机受到的压强 D. 司机的受力面积
2.（2021·株洲）在“探究水沸腾时温度变化的特点”中，用水银温度计测量水温。水温升高时，温度计内有关水银的物理量，减小的是（ ）
A. 质量 B. 体积 C. 密度 D. 原子数
3.（2021·株洲）如图，我国一艘第三代093B型攻击核潜艇在一次军事演习中，停在水面下200m处，后根据演习指令，下潜至300m处悬停，在此过程中（ ）
A. 只需向水舱内充水 B. 只需水舱向外排水
C. 需先水舱向外排水，后向水舱内充水 D. 需先向水舱内充水，后水舱向外排水
4.（2021·株洲）“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根中空玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与气球带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，如图所示。
（1）实验中用到的下列物体中，属于导体的是（ ）
A.锡箔纸
B.玻璃管
C.气球
D.毛皮 2 （2）气球与毛皮摩擦后，它们带（ ）
A.等量同种电荷
B.等量异种电荷
C.不等量同种电荷
D.不等量异种电荷
（3）气球能控制泡泡的升降，说明泡泡与气球两者所带电荷间的（ ）
备考2021年中考物理复习专题：电与磁_电压 电阻及欧姆定律_串联电路的电压规律,单选题专训及答案
备考2021
年中考物理复习专题：电与磁_
电压
电阻及欧姆定律_
串联电路的电
压规律，单选题专训及答案
备考2021
中考物理复习专题：电与磁_
电压
电阻及欧姆定律_
串联电路的电压规律，单选题专训
1
、
(2016
丹东.
中考模拟)
如图所示，电源电压不变，在a，b
间接一个“3V 1W“
的小灯泡，调节滑动变阻器的滑片P
至图示
位置时，小灯泡正常发光．若在a
，b
间换接一个“3V 1.5W“
的小灯泡，欲使其正常发光，滑片P
应（
）
A .
向M
移动 B .
向N
移动 C .
保持不动 D .
无法实现
2
、
(2020北京.
中考模拟)
某同学为测量电源电压 U
和电阻 R
的阻值，连接如图甲所示电路图，图乙为该同学根据上述设计
的实验电路利用实验测出的数据绘出的 U-I
图线，电流表内阻不计，滑动变阻器R
的最大阻值为1000Ω
，不计电源内阻下
列选符合题意的是（ ）
A .
电源电压约为10V B .
电源电压约为1V C .
电阻R
的阻值约为80Ω D .
电阻R
的阻值约为10Ω
3
、
(2020
大兴.
中考模拟)
如图所示的电路中，将开关S
闭合，两个灯泡都发光，设此时通过灯泡L
的电流I
，
通过灯泡L
的电流为I
，
通过电源的电流为I
，灯泡L两端的电压为U
，
灯泡L
两端的电压为U
，
电源两端的电压为U
。以下关系中
正确的是（
）
A . I=I=I
，U=U=U B . I+I=I
，U+U=U C . I+I=I
，U=U=U D . I=I=I，U+U=U4、
(2020
龙海.
中考模拟)
下图中电源电压保持不变，当S
， S
都闭合时，电压表示数
为 4.5V
；当S闭合S
断开时，
电压表示数为3V
；那么S
， S
都断开时，L
和L
两端的电压分别为（
）
A . 3V
和4.5V B . 1.5V
和4.5V C . 3V和1.5V D . 1.5V
和3V
5
、
(2016
泰州.
中考模拟)
在探究串联电路电压特点时，某同学连接的电路如图4
所示．对于实验过程中出现的现象及分析
2023年中考物理一轮复习：电压和电阻 高频考点练习题(含答案解析)
第 1 页 共 18 页 2023年中考物理一轮复习：电压和电阻 高频考点练习题
一、单选题
1．（2022秋·江苏扬州·九年级统考期中）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（ ）
A．2V 1A B．2V 0.5A C．3V 1A D．3V 0.5A
2．（2019秋·广东汕头·九年级汕头市潮阳实验学校校考期末）下列有关电现象的描述中，正确的是（ ）
A．电荷的移动就会形成电流
B．油罐车上托一条铁链子的作用是将摩擦产生的电荷及时导走
C．自然界只有一种电荷即正电荷
D．通过导体中的电流为零时，导体就没有电阻
3．（2022·安徽·统考中考真题）图示为电阻R1和R2的I-U图像，由图可知（ ）
A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
4．（2020秋·黑龙江双鸭山·九年级统考期末）如图所示的电路中，电源电压为3V，闭合开关S后，电路中只有一只灯泡在发光，且电压表的示数为3V，由此可以判断出（ ）
第 2 页 共 18 页
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
5．（2022秋·九年级校联考课时练习）某小组用两个电阻、电源、开关、导线和三个电压表组成的电路，进行“探究串、并联电路电压规律”的实验，其中一组实验数据为U1＝1.2V、U2＝1.8V、U3＝3.0V，则下列说法正确的是（ ）
A．若测量结果正确，则两电阻一定是串联的
B．若测量结果正确，则两电阻一定是并联的
C．若测量结果正确，则两电阻的连接方式不能确定
D．一定是记录数据出现错误
6．（2021秋·山东淄博·九年级统考期末）下列有关“人体”的估测符合实际的是（ ）
2021年上海中考物理复习专题13 用电流表电压表测电阻(含答案)
1 / 34 专题13 用电流表电压表测电阻
1、（2020上海中考25）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。他正确串联电路后，将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。小华通过数据处理求出了待测电阻的阻值，完成实验。
表一
表二
实验序号 电压表示数（伏） 电流表示数（安） 实验序号 电压表示数（伏） 电流表示数（安）
1 2.6 0.18 3 2.2 0.20
2 2.3 0.20 4 2.6 0.24
①获得表一实验数据的过程中，小华将电压表并联在________的两端；
②实验中小华所用的电源电压为________伏；
③根据表一中实验序号1的数据，计算此次待测电阻的阻值为________欧；（精确到0.1欧）
④根据实验数据，计算并判断所用滑动变阻器的规格能否为“10欧 2安”。________（需写出计算过程）
2、（2019上海中考25）小华做“用电流表、电压表测电阻”实验，现有电源（电压为3伏保持不变）、电流表、电压表、电键和待测电阻Rx各一个，三个滑动变阻器（分别标有“5欧 2安” “10欧 2安” “50欧 1安”字样），以及导线若干。小华选择其中一个滑动变阻器，正确连接电路，进行实验。实验中，当滑动变阻器滑片P在中间区域某位置时，电压表和电流表的指针位置如图2（a）、（b）所示，小华记录第一组数据；然后移动滑动变阻器滑片P，在电压表指针自图2（a）位置转过两小格时记录第二组数据，此时电流表、电压表指针偏转角度相同；接着继续操作完成实验。
① 实验中电压表所选的量程为__________伏。
② 判断实验中电流表所选的量程。__________（需写出计算过程）
