机械设计课程设计-带式输送机说明书和总装图设计
机械设计课程设计-带式输送机说明书和总装图设计
目录
设计任务书 (2)
第一部分传动装置总体设计 (4)
第二部分 V带设计 (6)
第三部分各齿轮的设计计算 (9)
第四部分轴的设计 (13)
第五部分校核 (19)
第六部分主要尺寸及数据 (21)
设计任务书
一、课程设计题目:
设计带式运输机传动装置(简图如下)
原始数据:
工作条件:
连续单向运转,工作时有轻微振动,使用期限为 ,小批量生产,单班制工作(8小时/天)。
运输速度允许误差为%。
5
二、课程设计内容
1)传动装置的总体设计。
2)传动件及支承的设计计算。
3)减速器装配图及零件工作图。
4)设计计算说明书编写。
每个学生应完成:
1）部件装配图一张(A1)。
2）零件工作图两张(A3)
3）设计说明书一份(6000~8000字)。
本组设计数据:
第三组数据:运输机工作轴转矩T/(N.m) 690 。
运输机带速V/(m/s) 0.8 。
卷筒直径D/mm 320 。
已给方案:外传动机构为V带传动。
减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计
一、传动方案(已给定)
1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图如下:
二、该方案的优缺点:
该工作机有轻微振动,由于V带有缓冲吸振能力,采用V带传动能减小振动带来的影响,而且该工作机属于小功率、载荷变化不大,能够采用V带这种简单的结构,而且价格便宜,标准化程度高,大幅降低了成本。
减速器部分两级展开式圆柱齿轮减速,这是两级减速器中应用最广泛的一种。
齿轮相对于轴承不对称,要求轴具有较大的刚度。
高速级齿轮常布置在远离扭矩输入端的一边,以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。
原动机部分为Y 系列三相交流异步电动机。
总体来讲,该传动方案满足工作机的性能要求,适应工作条件、工作
可靠,另外还结构简单、尺寸紧凑、成本低传动效率高。
结。

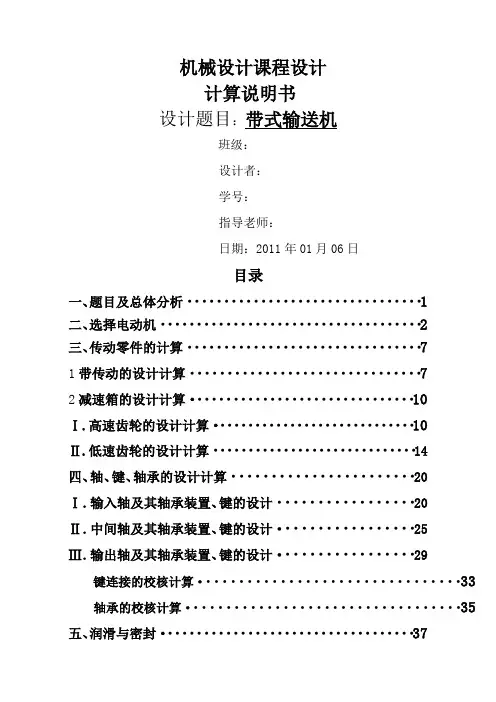

机械设计课程设计计算说明书带式输送机传动装置含全套图纸
机械设计课程设计计算说明书设计题目：带式输送机班级：设计者：学号：指导老师：日期：2011年01月06日目录一、题目及总体分析 (1)二、选择电动机 (2)三、传动零件的计算 (7)1带传动的设计计算 (7)2减速箱的设计计算 (10)Ⅰ.高速齿轮的设计计算 (10)Ⅱ.低速齿轮的设计计算 (14)四、轴、键、轴承的设计计算 (20)Ⅰ．输入轴及其轴承装置、键的设计 (20)Ⅱ．中间轴及其轴承装置、键的设计 (25)Ⅲ．输出轴及其轴承装置、键的设计 (29)键连接的校核计算 (33)轴承的校核计算 (35)五、润滑与密封 (37)六、箱体结构尺寸 (38)七、设计总结 (39)八、参考文献 (39)一、题目及总体分析题目：带式输送机传动装置设计参数：设计要求：1.输送机运转方向不变,工作载荷稳定;2.输送带鼓轮的传动效率取为;3.工作寿命为8年,每年300个工作日,每日工作16小时;设计内容：1.装配图1张；2.零件图3张；3.设计说明书1份;说明：1.带式输送机提升物料：谷物、型砂、碎矿石、煤炭等；2.输送机运转方向不变,工作载荷稳定；3.输送带鼓轮的传动效率取为；4.工作寿命为8年,每年300个工作日,每日工作16小时;装置分布如图：1.选择电动机类型和结构形式按工作条件和要求选用一般用途的Y系列三相异步电动机,卧式封闭;2.选择电动机的容量电动机所需的工作效率为：电动机功率;-工作机所需功率;工作机所需要功率为：传动装置的总效率为：按表2-3确定各部分效率：V带传动效率,滚动轴承传动效率,闭式齿轮传动效率,联轴器效率,传动滚筒效率,则所需电动机功率为：选择的电动机的额定功率要略大于P, 三相电压380 V 带的传动比不宜过大,齿比接近便有三、传动零件的计算1带传动的设计计算2减速箱的设计计算四、轴、键、轴承的设计计算布置图如下此图主要表现轴的形状,齿轮、键、键槽等和一些交线没有画出Ⅰ.输入轴的设计计算Ⅱ.中间轴的设计计算Ⅲ.输出轴的设计键连接的校核计算对于采用常见的材料组合和按标准选取的普通平键联接静联接,其主要失效形式是工作面被压溃;因此,只要安工作面上的挤压应力进行强度校核计算;普通平键联接的强度条件为：其中,是键与轮毂键槽的接触高度,为轴的直径现选用45钢平键,其在静荷载下的许用应力为：1、高速轴上键的校核计算1从动大带轮和高速轴之间键的校核计算;平键的几何参数为：由前面轴的设计计算知道高速轴的转矩：因为,所以平键符合要求2齿轮和高速轴之间键的校核计算;平键的几何参数为：由前面轴的设计计算知道高速轴的转矩：因为,所以平键符合要求2、中间轴上键的校核计算1中间轴上小齿轮和轴连接键的校核计算;平键的几何参数为：由前面轴的设计计算知道中间轴的转矩：因为,所以平键符合要求2中间轴上大齿轮和轴连接键的校核计算;平键的几何参数为：由前面轴的设计计算知道中间轴的转矩：因为,所以平键符合要求3、低速轴上键的校核计算1低速轴齿轮和轴连接键的校核计算;平键的几何参数为：由前面轴的设计计算知道低速轴的转矩：因为,所以平键符合要求2低速轴与半联轴器连接键的校核计算;平键的几何参数为：由前面轴的设计计算知道低速轴的转矩：因为,所以平键符合要求轴承的校核计算在各轴的设计计算中都使用了深沟球轴承,按照使用要求其预期计算寿命都为;1、高速轴上轴承的计算校核高速轴采用0基本游隙组、0级公差等级的深沟球轴承6406,其尺寸为:1计算轴承的当量动载荷当量动载荷的计算公式为：,X、Y分别是径向和轴向动载荷系数为载荷系数,根据教材机械设计中表13-6有,由于载荷性质为无冲击或轻微冲击,取该轴上只承受径向载荷,或只承受微小的轴向载荷,查表知道,该轴的结构图中从右到左的两个轴承标为2和1,根据前面的计算有,则各轴承处所受的径向力则轴承2和轴承1的当量动载荷分别为：2验算轴承寿命因为,所以按轴承2的受力大小验算,6406轴承的基本额定载荷,满足要求;2、同高速轴的计算方法类似,可得中间轴和输出轴的工作寿命分别为：,显然、均大于,所以这两类轴承也能满足工作要求;五、润滑与密封六、箱体结构尺寸由轴的设计可知,箱体容积的最大长宽高为：七、设计总结工科,最重要还是实践;通过这次的课程设计作业,学到了很多东西,无论是理论上的还是实践上的;总结出一下几点,仅供参考;1、系统了所学的专业知识;贯穿了工程力学、材料力学、机械原理以及机械设计等的知识,使所学知识得以融会贯通;2、培养了工程人的基本素养;要学会善于利用资料,善于借鉴已有的经验,少走弯路;3、学会了基本的设计思路;通过这次的课程设计,让我了解了一般机械的设计过程,积累了一些经验,是以后搞设计的基础;4、磨砺了严谨的工作作风;千里之堤,溃于蚁穴;在设计中,一定要认真对待每一个细节;或许仅仅一个数据的小错误就会导致机械的瘫痪;八、参考文献1.机械设计课程设计手册邹慧君主编高等教育出版社1998年2.机械原理课程孙祖李继庆主编西北工业大学出版社1994年修订版3．机械设计课程第七版濮良贵纪名刚主编高等教育出版社2001年4．机械设计手册软件版数字化手册系列软件版编写委员会编制机械工业出版社2003年;注：本文引用公式、图表等均参考文献4;。
机械设计课程设计——机械制图(带式运输机)
• 端盖的槽内装入毡圈，
11 /15
毡圈的孔与轴接触，起 • 轴承外圈由调整
密封作用
环和端盖定位
▼
26 立体 齿轮轴 输出轴 挡油环 齿轮 轴承 小透盖 箱体
主视图细部轮廓
吊钩、底槽、肋板、圆角等
(14) 局部剖视 ① 连接螺栓 ② 定位销 ③ 透气塞部分各零件装配关系、 原理 ④ 视油窗部分各零件装配关系 ⑤ 放油孔各零件装配关系 (15) 绘制剖面线
19
齿轮轴 输出轴 挡油环 齿轮 轴承 小透盖
一般从装配干 线着手，故本 装配图从俯视 图开始画
▼
轴承尺寸查有关标 准：6204 • “6”—表示类型， 深沟球轴承 • “2”—轻窄系列， 外径为 47mm • “04”—内径， 04×5=20mm • 宽度为14mm
箱体
• 画齿轮轴轮廓，小齿轮 的中线与箱体对称线对齐
• 画调整环
• 画轴伸出端部分
7/15
▼
22 立体 齿轮轴 输出轴 挡油环 齿轮 轴承 小透盖
透孔端盖孔径大于轴 径，与轴不接触，要 画两条线
• 透孔端盖的槽内装入 毡圈，毡圈的孔与轴 接触，起密封作用
• 轴承内环靠于轴肩
箱体
轴承尺寸查有关标准：6206 • “6”—表示类型，深沟球轴承 • “2”—轻窄系列，外径为 62mm • “06”—内径，06×5=30mm • 宽度为16mm
机械设计课程设计带式输送机传动装置说明书
学院：专业：课程名称：机械设计基础设计日期：2011年12月19日指导老师：学生名字：学号：目录一、设计任务 (3)二、传动方案拟定 (4)三、电动机的选择 (5)四、计算总传动比的分配 (6)五、传动系统的运动和动力参数计算 (7)六、加速器传动零件的设计计算 (8)七、减速器轴的设计计算 (16)八、减速器滚动轴承的选择及寿命计算 (26)九、键联接的选择及计算 (28)十、联轴器的选择 (29)十一、加速其箱体及附件设计………………………………十二、润滑与密封 (29)十三、小结…………………………………………………….十四、参考文献 (30)十五、附录（零件及装配图） (30)一、设计任务1、带式输送机的原始数据输送带拉力F/kN 2.6输送带速度v/(m/s) 1.4滚筒直径D/mm 3602、工作条件与技术要求1）输送带速度允许误差为：xx%；3）工作情况：连续单向运转，两班制工作，载荷变化不大；4）工作年限：5年；6）动力来源：电力，三相交流，电压380V，3、设计任务量：1) 减速器装配图一张（A0）；2) 零件工作图（包括齿轮、轴的A3图纸）；3）设计说明书一份。
=180·-57.3·×(400-140)/916.77=163.75·>120·（适用）（5）确定带的根数单根V带传递的额定功率.据d1和n1，查课本[3]P151图8-6得 P0=2.08KW，由课本[3]式（8 -17）得传动比i=d2/d1(1-ε)=400/140(1-0.02)=2.92查[3]表8-8，得Kα=0.95；查[3]表8-3得KL=1.09，查[3]表8 -7得△P o =0.3 KWZ= PC/[(Po+△P o)KαKL]=5.681/[(2.08+0.3)×0.95×1.09]=2.31 (取3根)(6)计算轴上压力由课本[3]表8-2，查得q=0.,17kg/m，由课本[3]式（8-32）单根V带的初拉力：P c =5.681KW d1=140mm d2=400mm V=6.28m/sa0=810mm L0=3336.46mm a=916.77mmF0=500PC/ZV[2.5/Ka-1]+qV2=500x5.681/3x6.28[(2.5/0.95-1)]+0.17x39.4384=252.69N则作用在轴承的压力FQFQ=2ZF0sin(α1/2)=2×3×252.69sin(163.75·/2)=291.55N2、齿轮传动的设计计算（1）选择齿轮材料与热处理：所设计齿轮传动属于闭式传动，通常齿轮采用软齿面。
带式输送机传动系统设计-机械设计说明书
带式输送机传动系统设计-机械设计说明书机械设计课程设计说明书带式输送机传动系统设计起止日期：2016年12 月26 日至2017 年 1 月 6 日学生姓名王文文班级机械1411班学号14405710136成绩指导教师(签字)机械工程学院（部）2016年12月26 日湖南工业大学课程设计任务书2016-2017学年第一学期机械工程学院材料成型专业1401 班级课程名称：机械设计课程设计设计题目：带式输送机传动系统设计（5）完成期限：自2017年12月26日至2017年1月6日内容及任务一、设计的主要技术参数：题号输送带最大有效拉力F/N工作速度v（m/s）滚筒直径D/mm2.7--f 1000 2.5 450工作条件：二班制，使用年限8年，连续单向运转，空载起动，工作载荷有轻微冲击，中批量生产，输送带工作速度允许误差±5%.二、设计任务：传动系统的总体设计；传动零件的设计计算；减速器的结构、润滑和密封；减速器装配图及零件工作图的设计；设计计算说明书的编写。
三、每个学生应在教师指导下，独立完成以下任务：（1）减速器装配图1张；（2）零件工作图2张（高速轴，高速传动齿轮）；（3）设计说明书1份（8000字以上）进度安排起止日期工作内容12.26-12.27 传动系统总体设计12.28-12.30 整理说明书12.31- 1.3 减速器装配图及零件工作图的设计1.4 - 1.6 交图纸并答辩主要参考资料【1】银金光,刘扬.《机械设计》.北京:交通大学出版社,2012.【2】银金光,刘扬.《机械设计课程设计》.修订版.北京:交通大学出版社,2011.【3】朱理.《机械原理》.2版.北京:高等教育出版社,2010.【4】刘鸿文.《材料力学Ⅰ》.5版.北京:高等教育出版社,2010.指导老师（签字）：年月日系（教研室）主任（签字）：年月日目录一、拟定传动方案 (4)二、电动机选择 (6)三、总传动比的计算和分配 (7)四、运动和动力参数 (8)五、齿轮的传动设计 (10)六、轴的设计 (20)七、联轴器的选择和校核 (28)八、轴承的选择和校核 (29)九、键的选择和校核 (30)十、减速器的结构、润滑和密封 (32)十一、参考文献 (39)十二、总结 (40)一．拟定传动方案机器通常是由原动机、传动系统、和工作机三个部分组成。
机械设计综合课程设计——带式运输机传动装置设计
前言机械设计课程设计是大三阶段一门非常重要的课程，旨在通过让学生设计齿轮减速器了解一般机械设计过程的概貌，是一门理论与工程并重的课程。
本次课程设计能够让学生深刻了解到机械设计区别于其他学科的显著特征，主要包括以下几点：⑴机械设计是一门强调标准的学科，在设计每一个零件时首先必须考虑是否需要遵循某些标准。
⑵机械设计是注重实际的学科，设计过程不是孤立的，而必须考虑实际使用中的易用性、维护性、运输环境等各种条件，有经验的设计人员区别普通设计者的特点就在于此。
⑶机械设计工作要求设计人员有很好的耐心和缜密的思维，在设计过程中综合考虑多方面因素，从而使设计产品各方面都符合使用需求。
通过本次设计，我们能掌握到一个设计者最基本的技能，学会如何书写标准的设计说明书，了解产品设计的每一个步骤，对我们侧重电学领域的学生来说，学习机械设计过程增强了我们的综合素质，开拓了学科的视野，对我们可靠性专业的学生来说，学习机械设计让我们对更好得了解了产品情况，使我们能以整体的思维看待本专业的问题。
一、设计项目：带式运输机传动装置设计二、运动简图：1)电动机2)V带传动3)减速器（斜齿）4)联轴器5)带式运输机三、运输机数据运输带工作拉力1200F N=运输带工作速度 1.7/=V m s运输带滚筒直径270=D mm（附：运输带绕过滚筒的损失用效率计，效率η=0.97）四、工作条件1)设计用于带式运输机的传动装置2)连续单向运转，载荷较平稳，空载启动，运输带速允许误差为5%3)使用年限为10年，小批量生产，两班制工作五、设计工作量1)减速器装配图（0号图纸） 1 张2)零件工作图（2号图纸） 2 张3)设计说明书 1 份（本任务书须与设计说明书一起装订成册一并交上）设计说明目录一、电动机的选择、传动系统的运动和动力参数 (4)1.电动机的选择 (4)2.传动比分配 (4)3.运动和动力参数设计 (5)4. 将运动和动力参数计算结果整理并列于下表 (5)二、传动零件的设计、计算 (6)1. V带传动的设计 (6)2. 带的参数尺寸列表 (8)3.减速器齿轮（闭式、斜齿）设计 (8)4.齿轮其他传动参数 (11)5.齿轮传动参数列表 (11)三、轴与轴承的设计与校核 (11)1.Ⅰ轴（高速轴）的校核 (11)2.Ⅰ轴（高速轴）轴承校核 (15)3.Ⅱ轴（低速轴）与轴承的校核说明 (16)四、键连接的设计与校核 (17)五、联轴器的选择 (18)六、润滑与密封形式，润滑油牌号及用量说明 (19)七、箱体结构相关尺寸 (19)八、减速器附件列表 (21)九、设计优缺点及改进意见 (21)十、参考文献 (22)十一、总结 (23)项目-内容设计计算依据和过程计算结果轴的材料选择确定传动零件位置和轮廓线最小轴颈的确定计算各轴段直径轴的材料有碳素钢和合金钢，碳素钢的综合力学性能好，应用范围广，其中以45钢最为广泛。

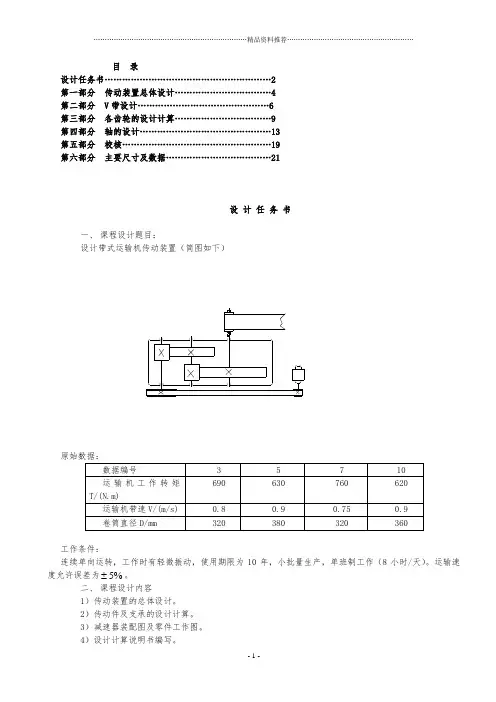

《机械设计课程设计》带式输送机说明书和总装图设计_说明书
目 录设计任务书.........................................................2 第一部分 传动装置总体设计.................................4 第二部分 V 带设计.............................................6 第三部分 各齿轮的设计计算.................................9 第四部分 轴的设计.............................................13 第五部分 校核...................................................19 第六部分 主要尺寸及数据 (21)设 计 任 务 书一、 课程设计题目：设计带式运输机传动装置（简图如下）原始数据：工作条件：连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。
运输速度允许误差为%5 。
二、 课程设计内容1）传动装置的总体设计。
2）传动件及支承的设计计算。
3）减速器装配图及零件工作图。
4）设计计算说明书编写。
每个学生应完成：1）部件装配图一张（A1）。
2）零件工作图两张（A3）3）设计说明书一份（6000~8000字）。
本组设计数据：第三组数据：运输机工作轴转矩T/(N.m) 690 。
运输机带速V/(m/s) 0.8 。
卷筒直径D/mm 320 。
已给方案：外传动机构为V带传动。
减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图如下：二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
带式输送机课程设计说明书
机械设计课程设计设计题目带式运输机传动装置内装1、减速器装配图一张；2、零件工作图2张(中间轴上的大齿轮和轴)；3、箱座零件工作图一张4、设计计算说明书一份机械工程系（院）班设计者学号指导老师完成日期目录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------2三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------3五、运动和动力参数的计算-------------------------------3六、传动零件的设计-------------------------------------4七、轴的设计和计算------------------------------------13八、滚动轴承的选择和计算------------------------------18九、键连接的选择和计算--------------------------------19十、联轴器的选择和计算--------------------------------20十一、润滑和密封的说明--------------------------------21 十二、拆装和调整的说明--------------------------------21 十三、减速箱体的附件的说明----------------------------21 十四、设计小节----------------------------------------22 十五、参考资料----------------------------------------22 一、设计任务书课程设计的题目：带式运输机传动装置（二级斜齿轮展开式）（1）传动示意图：（2）输送带的牵引力F=5KN ，输送带的速度υ=2.0m/s滚筒的直径D=500mm（3）工作条件及设计要求：工作环境室内，灰尘较大，环境最高温度35度，连续单向运转，工作载荷稳定,工作寿命为8年，每年300个工作日，每日工作16小时。
机械设计课程设计计算说明书-带式输送机传动装置(含全套图纸)
机械设计课程设计计算说明书设计题目：带式输送机班级：设计者：学号：指导老师：日期：2011年01月06日目录一、题目及总体分析 (1)二、选择电动机 (2)三、传动零件的计算 (7)1）带传动的设计计算 (7)2）减速箱的设计计算 (10)Ⅰ.高速齿轮的设计计算 (10)Ⅱ.低速齿轮的设计计算 (14)四、轴、键、轴承的设计计算 (20)Ⅰ．输入轴及其轴承装置、键的设计 (20)Ⅱ．中间轴及其轴承装置、键的设计 (25)Ⅲ．输出轴及其轴承装置、键的设计 (29)键连接的校核计算 (33)轴承的校核计算 (35)五、润滑与密封 (37)六、箱体结构尺寸 (38)七、设计总结 (39)八、参考文献 (39)一、题目及总体分析题目：带式输送机传动装置设计参数：设计要求：1).输送机运转方向不变，工作载荷稳定。
2).输送带鼓轮的传动效率取为0.97。
3).工作寿命为8年，每年300个工作日，每日工作16小时。
设计内容：1.装配图1张；2.零件图3张；3.设计说明书1份。
说明：1.带式输送机提升物料：谷物、型砂、碎矿石、煤炭等；2.输送机运转方向不变，工作载荷稳定；3.输送带鼓轮的传动效率取为0.97；4. 工作寿命为8年，每年300个工作日，每日工作16小时。
装置分布如图：1. 选择电动机类型和结构形式按工作条件和要求选用一般用途的Y 系列三相异步电动机，卧式封闭。
2. 选择电动机的容量电动机所需的工作效率为：d P -电动机功率;w P -工作机所需功率;工作机所需要功率为： 传动装置的总效率为： 按表2-3确定各部分效率：V 带传动效率97.01=η，滚动轴承传动效率20.97η＝， 闭式齿轮传动效率30.97η=, 联轴器效率40.99η=， 传动滚筒效率0.97η＝，则三相电压380V 带的传动比不宜过大，齿比接三、传动零件的计算1）带传动的设计计算2）减速箱的设计计算四、轴、键、轴承的设计计算布置图如下（此图主要表现轴的形状，齿轮、键、键槽等和一些交线没有画出）Ⅰ.输入轴的设计计算Ⅱ.中间轴的设计计算Ⅲ.输出轴的设计键连接的校核计算对于采用常见的材料组合和按标准选取的普通平键联接（静联接），其主要失效形式是工作面被压溃。
带式输送机传送装置---机械设计课程设计说明书
机械设计课程设计计算说明书设计题目：带式输送机传送装置目录一.题目及总体分析 (2)二.各主要部件选择 (4)三.电动机的选择 (4)四.分配传动比 (5)五.传动系统的运动和动力参数计算 (6)六.设计高速级齿轮 (8)1.选精度等级、材料及齿数，齿型 (8)2.按齿面接触强度设计 (8)3.按齿根弯曲强度设计 (10)4.几何尺寸计算 (12)5.验算 (13)七.设计低速级齿轮 (13)1.选精度等级、材料及齿数，齿型 (13)2.按齿面接触疲劳强度设计 (14)3.按齿根弯曲强度设计 (16)4.几何尺寸计算 (17)5.验算 (18)八.链传动的设计 (18)九.减速器轴及轴承装置、键的设计 (21)1.Ⅰ轴（输入轴）及其轴承装置、键的设计 (21)2.Ⅱ轴（中间轴）及其轴承装置、键的设计 (27)3.Ⅲ轴（输出轴）及其轴承装置、键的设计 (33)十.润滑与密封 (38)十一.箱体结构尺寸 (39)十二.设计总结 (40)十三.参考文献 (41)一.题目及总体分析题目：设计一个带式输送机的传动装置给定条件：传动简图如图1-1所示，设计参数列于表1-1。
工作条件：连续单向运转，，工作时有轻微振动，使用期为10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为5%。
带式输送机的传动效率为0.96。
减速器类型选择：选用展开式两级圆柱齿轮减速器。
特点及应用：结构简单，但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。
高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。
高速级一般做成斜齿，低速级可做成直齿。
整体布置如下：图1-1 带式输送机传动简图图示：1为电动机，2为联轴器，３为减速器，4为高速级齿轮传动，5为低速级齿轮传动，6为链传动，7为输送机滚筒。
辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等。
机械设计课程设计-带式输送机说明书和总装图设计
目录设计任务书 (2)第一部分传动装置总体设计 (4)第二部分V带设计 (6)第三部分各齿轮的设计计算 (9)第四部分轴的设计 (13)第五部分校核 (19)第六部分主要尺寸及数据 (21)设计任务书一、课程设计题目：设计带式运输机传动装置（简图如下）原始数据：工作条件：连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。
运输速度允5 。
许误差为%二、课程设计内容1）传动装置的总体设计。
2）传动件及支承的设计计算。
3）减速器装配图及零件工作图。
4）设计计算说明书编写。
每个学生应完成：1）部件装配图一张（A1）。
2）零件工作图两张（A3）3）设计说明书一份（6000~8000字）。
本组设计数据：第三组数据：运输机工作轴转矩T/(N.m) 690 。
运输机带速V/(m/s) 0.8 。
卷筒直径D/mm 320 。
已给方案：外传动机构为V带传动。
减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图如下：二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。
齿轮相对于轴承不对称，要求轴具有较大的刚度。
高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。
原动机部分为Y系列三相交流异步电动机。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
结工作机所需功率：Pw ηw=0.96 (见课设P9)min .14832.014.38.0•-=⨯==R D V n π 传动装置总效率：ηa（见课设式2-4）ηηηηηηηηη87654321•••••••=a99.01=η99.02=η 99.03=η 97.04=η99.05=η97.06=η 99.07=η95.08=η（见课设表12-8）85.095.099.097.099.097.099.099.099.0=⨯⨯⨯⨯⨯⨯⨯=ηa电动机的输出功率：Pd（见课设式2-1）Kw aW dPP23.485.06.3≈==η取K P w d 5.5= 选择电动机为Y132M1-6型 （见课设表19-1） 技术数据：额定功率（Kw） 4 满载转矩（minr） 960额定转矩（m N ⋅） 2.0 最大转矩（m N ⋅） 2.0 Y132M1-6电动机的外型尺寸（mm ）： （见课设表19-3）A ：216B ：178C ：89D ：38E ：80F ：10G ：33H ：132 K ：12 AB ：280 AC ：AD ：210 HD ：315 BB ：238 L ：235四、传动装置总体传动比的确定及各级传动比的分配1、 总传动比：ia（见课设式2-6）2048960===nnima2、 各级传动比分配： （见课设式2-7）ii i i a321⋅⋅=5.207.362.220⨯⨯==ia初定 62.21=i07.32=i5.23=i第二部分 V 带设计外传动带选为 普通V 带传动1、 确定计算功率：Pca1）、由表5-9查得工作情况系数1.1=KA2）、由式5-23（机设） k K PwA caP 65.55.51.1=⨯=⋅=2、选择V 带型号查图5-12a(机设)选A 型V 带。
