膜分离装置
实验用超滤纳滤反渗透膜分离装置设备工艺原理
实验用超滤纳滤反渗透膜分离装置设备工艺原理简述实验用超滤纳滤反渗透膜分离装置设备是一种用于分离和浓缩溶液或悬浮液的装置。
它是利用半透膜对溶质和溶剂之间的选择性透过性进行分离和浓缩的。
本文将详细介绍实验用超滤纳滤反渗透膜分离装置设备的工艺原理。
工艺原理超滤超滤是一种半透膜分离技术，它可以将散分质量分子从高分子溶液中分离出来。
具体原理是使用孔径在0.001-0.1微米的半透膜，将高分子的大分子质量和颗粒从小分子质量的水中隔离出来。
在这种半透膜上，水分子可以通过膜孔，而有机分子和大分子蛋白质等则无法通过孔径，从而达到了分离和浓缩的目的。
超滤的过程中，一般选择0.001-0.1微米的膜孔径的半透膜，以便分离大分子和小分子。
通常情况下，超滤采用正向过滤或反向过滤的方式将水解离出来。
纳滤纳滤和超滤作用类似，主要是用于分离分子尺寸小于超滤膜孔径的混合物。
但是纳滤的孔径要比超滤更小，一般在0.001微米以下。
采用纳滤技术可以选择性地去除，如病毒、金属离子、微生物、细胞蛋白等物质。
使用纳滤膜时，通过物质在孔径的筛选下实现分离。
反渗透反渗透是一种利用纳滤膜的反渗分离原理来浓缩和分离水中溶质和溶剂的方法。
反渗透膜的孔径一般比纳滤膜还要小，可通过浸透压作用将水分子从含盐水中分离出来。
反渗透膜中的水可以通过膜孔，溶剂中的其他物质则无法通过膜孔，从而实现水的浓缩或除去其他溶质的目的。
反渗透的过程中，通常会采用起始浓度高、渗透压低的水中含质盐溶液，然后将其排出。
通过这样的过程，可以选择性地将固体颗粒和水分离开来，从而达到浓缩和清除杂质的目的。
实验用超滤纳滤反渗透膜分离装置设备实验用超滤纳滤反渗透膜分离装置设备主要包括以下几个部分：超滤、纳滤、反渗透。
每个部分都采用半透膜分离技术来进行有效的溶质和溶剂的选择性分离。
在实际操作中，通常会将待处理溶液或悬浮液通过一组半透膜进行处理。
该半透膜通常具备不同的过滤孔径，以便在净化过程中选择性地分离出目标物质。
膜分离装置操作规程

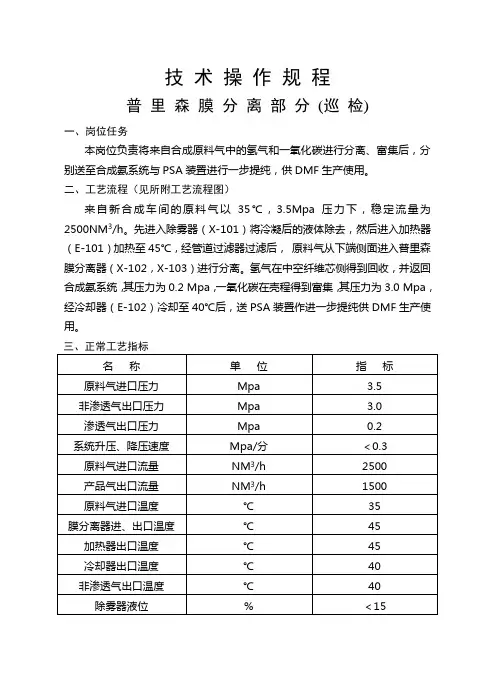

技术操作规程普里森膜分离部分(巡检)一、岗位任务本岗位负责将来自合成原料气中的氢气和一氧化碳进行分离、富集后，分别送至合成氨系统与PSA装置进行一步提纯，供DMF生产使用。
二、工艺流程（见所附工艺流程图）来自新合成车间的原料气以35℃，3.5Mpa压力下，稳定流量为2500NM3/h。
先进入除雾器（X-101）将冷凝后的液体除去，然后进入加热器（E-101）加热至45℃，经管道过滤器过滤后，原料气从下端侧面进入普里森膜分离器（X-102，X-103）进行分离。
氢气在中空纤维芯侧得到回收，并返回合成氨系统，其压力为0.2 Mpa，一氧化碳在壳程得到富集，其压力为3.0 Mpa，经冷却器（E-102）冷却至40℃后，送PSA装置作进一步提纯供DMF生产使用。
四、开停车1、原始开车前准备工作①完成工艺设备管线及氢气管线，蒸汽管线，仪表管线的吹扫和气密性试验，并进行消除；②DCS自控仪表调校完毕，设置调节阀开度，给定值；③检查仪表完整无损好用，及系统报警联锁正常；④检查工器具、消防、防护用具配备齐全好用；⑤检查工艺设备管线连接正常，按置换步骤对系统进行氮气置换合格；⑥原料气进入系统前取样分析合格；⑦检查系统应开关的阀门；应开阀门：⒈所有仪表根部阀；⒉仪表供气总阀V27；应关阀门：⒈所有排污阀、排气阀、取样阀、放空阀、氮气阀、自调阀旁路阀；⒉除雾器进口阀V01、V02，普里森分离器进口阀DV101、V10、V11；⒊普里森分离器氢气出口阀V14、V15、V16、V19，产品气出口阀V20、V24；⒋加热器进口阀V25、TV-101、系统升压阀V12、V13；2、开车通知前后工序，准备接收原料气。
⑴开始接收原料气，缓慢打开VO2，并以0.3Mpa～0.5 Mpa/分的速度给系统升压;⑵当系统升压时打开V12、V13、V21、V22，当压力达到3.5 Mpa时，缓慢打开VO1，关VO2，同时将PIC-101置于自动;⑶缓慢打开加热器进口阀V25，打开V26排水后关闭，V09打开后排完惰性气体关闭，打开V07、TV-101,同时将TICSA-101设定为45℃,并置于自动；⑷检查TI-103和TICSA指示均处于45℃,除雾器液位＜15%，观察PDI101，确保除雾器元件高效畅通；⑸当系统压力达到3.5Mpa时，缓慢打开普里森分离器旁路阀V11，升压速度不大于0.3Mpa/分;⑹当普里森压力达到3.5Mpa时,缓慢打开V10、V20、V14、V15，同时关V11，并确认所有报警已解除；⑺按下HS-101A/B的“START”按钮，导流阀DV-101开启，同时关V12、V13；⑻打开普里森分离器渗透侧V16，同时打开氢气放空阀V17、V22；⑼根据FISA-101流量显示，缓慢调整PIC-101设定值在正常工艺指标；⑽当产品气温度达到至少40℃时，从A-101，A-104，A-105取样分析原料气，H2和CO组份；⑾当产品气纯度合格后，缓慢打开V24，将产品气送PSA装置，同时关放空阀V21；⑿视情况联系调度，打开V19，将氢气送至合成氨系统，同时关氢气放空阀V17、V22；⒀做好工艺记录，并定时取样分析，适当调节保证正常生产供气。
膜分离装置
压 纳滤： 2.0MPa左右
差 反渗透： 大于2.8MPa
超滤、微滤和纳滤工作原理示意图
压 力 推 动 膜 工 艺 分 类 的 示 意 图
二、膜的分类
从相态上分：
固膜
液膜 气膜
按形态分 按结构分
平面膜 管状膜 中空纤维膜
对称膜
非对称膜
（1）对称膜：又称为均质膜，是一种均匀 的薄膜，膜两侧截面的结构及形态完全相同。 包括致密的无孔膜和对称的多孔膜两种。
• 特点：
• 结构简单、单位体积膜的表面积最大，液 流流程短，分布均匀。
• 不能用于处理含有悬浮物的废水，必须预 先经过过滤处理，另外难以发现损坏的膜 ，维护管理不便。
• 原理：反渗透亦称逆渗透（RO）。 是用一定的压力使溶液中的溶剂通 过反渗透膜（或称半透膜）分离出 来。因为它和自然渗透的方向相反 ，故称反渗透。根据各种物料的不 同渗透压，就可以使大于渗透压的 反渗透法达到分离、提取、纯化和 浓缩的目的。
反渗透分离原理图
3.超滤、微滤和纳滤设备
• 原理：膜孔对溶液中悬浮微粒的筛 分作用，在介质压力的作用下，小 于孔径的小分子溶质随溶液一起透 过膜上的微孔，大于孔径分大分子 溶质则被截留。
纳滤膜分离机理示意图
＋
-
料液
－＋
带负电荷的膜
透过通量
（五）微滤膜
• 微滤过程中使用的膜也是微孔膜。微滤 膜多数为对称膜，其中最常见的是曲孔 型，结构类似于内有相连空隙的网状海 绵；另外还有一种毛细管型，膜孔呈圆 筒状垂直贯通膜面。
三、膜分离装置
膜分离系统组成 1、膜分离系统的构成 膜组件、泵、过滤器、阀、仪 表、管路等 2、常用膜组件的类型 板框式、圆管式、螺旋卷式、 中空纤维式、毛细管式
柠檬酸生产的膜分离工艺的设备结构

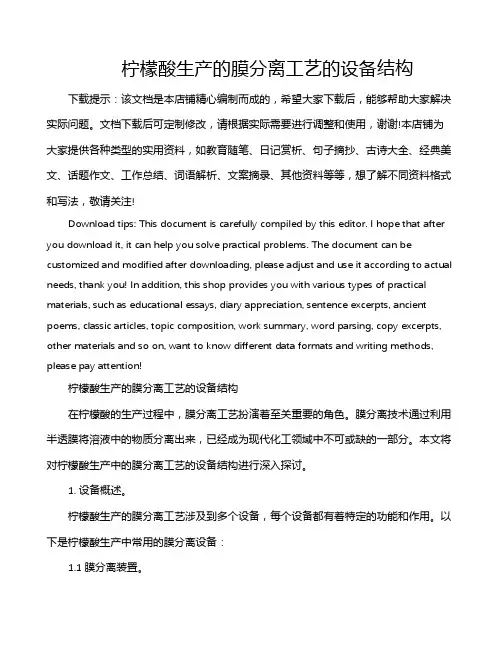

柠檬酸生产的膜分离工艺的设备结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!柠檬酸生产的膜分离工艺的设备结构在柠檬酸的生产过程中，膜分离工艺扮演着至关重要的角色。
膜分离制氮装置
2. 结构特征与工作原理
• 2.1 总体结构
• 制氮装置由空压机段、空气预处理段及膜分离段三部分组 成。分体组装在矿用平板车上，三段之间以高压胶管相连， 从而构成制氮装置。
• 2.2 工作原理
– 膜分离原理：气体混合物通过高分子膜时，由于各种 气体在膜中溶解度和扩散系数的差别，导致不同气体 在膜中相对渗透速率之不同。渗透速率相对高的气体 如水、氢气、氦气、硫化氢、二氧化碳等透过膜后， 在膜的渗透侧被富集，而渗透率相对较低的气体，如 甲烷、氮气、一氧化碳和氩气等气体则在膜滞留侧被 富集，从而达到混合气体分离的目的。整个分离过程 是平稳连续的。
• •
6. 运行时的维护、保养
• ——开机时必须开启所有排污阀，以保证彻底排除装置内部 的冷凝水。 • ——过滤器芯累计使用3000小时，必须及时更换，详见过滤 器说明书。 • ——氧气传感器每年应标定（更换）一次。 • ——空压机的维护、保养、检修，请仔细阅读其说明书及使 用维护说明书。 • ——运行过程中，各级过滤器的手动排污阀每隔半小时必须 开启排放一次。 • ——保证空压机的3个冷却器内充满水。 • ——严禁带电进行维护、维修！
•
1.4 型号的组成及其代表意义
• • •
• •
• •
制氮装置的型号含义： DM —×××/× 出口压力（MPa值的0.1倍） 氮气流量m3/ h D表示煤矿用制氮装置，M表示膜分离
标记示例： DT—800/8 表示出口压力0.8MPa，产气量800m3 / h煤矿用移动式膜 分离制氮装置。
1.5 使用环境条件 · 环境温度：0～40º C； · 大气压力：80 kPa～106 kPa； · 相对湿度：≤95％（25℃时）；并考虑到因温度变化发 生在产品表面的凝露； · 在周围空气含有甲烷、煤尘爆炸性气体混合物，无滴水、 无强烈颠簸和振动等场合中； · 所使用的冷却水水质应无腐蚀性，无杂质。 1.6 工作条件 · 供电条件：1140（660） V 50Hz ； · 供水条件：流量不小于20m3/h（单台空压机的水量）， 水质为无腐蚀性、无杂质的工业用水。 · 通风良好，矿尘较小，无积水、无滴水的专用峒室内， 或者在较为洁净的巷道内。 · 工作环境的有害气体、瓦斯、煤尘含量和通风量应符 合《煤矿安全规程》的规定。

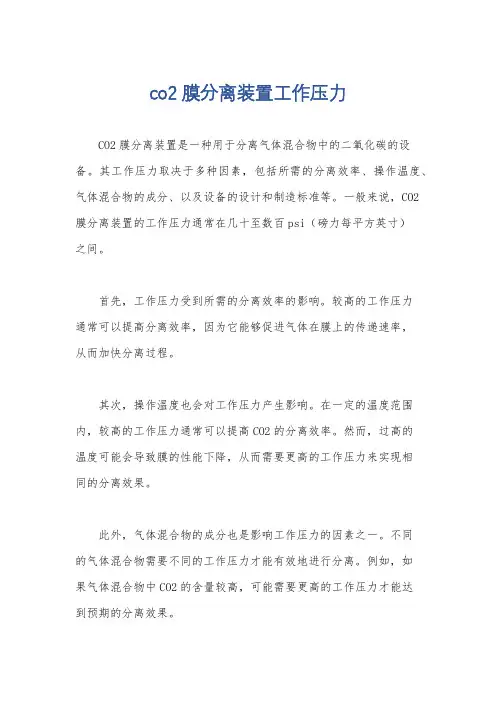

co2膜分离装置工作压力
co2膜分离装置工作压力
CO2膜分离装置是一种用于分离气体混合物中的二氧化碳的设备。
其工作压力取决于多种因素，包括所需的分离效率、操作温度、气体混合物的成分、以及设备的设计和制造标准等。
一般来说，CO2
膜分离装置的工作压力通常在几十至数百psi（磅力每平方英寸）
之间。
首先，工作压力受到所需的分离效率的影响。
较高的工作压力
通常可以提高分离效率，因为它能够促进气体在膜上的传递速率，
从而加快分离过程。
其次，操作温度也会对工作压力产生影响。
在一定的温度范围内，较高的工作压力通常可以提高CO2的分离效率。
然而，过高的
温度可能会导致膜的性能下降，从而需要更高的工作压力来实现相
同的分离效果。
此外，气体混合物的成分也是影响工作压力的因素之一。
不同
的气体混合物需要不同的工作压力才能有效地进行分离。
例如，如
果气体混合物中CO2的含量较高，可能需要更高的工作压力才能达
到预期的分离效果。
最后，设备的设计和制造标准也会对工作压力产生影响。
不同厂家生产的CO2膜分离装置可能具有不同的工作压力范围，因此在选择设备时需要考虑到这一因素。
综上所述，CO2膜分离装置的工作压力受到多种因素的影响，包括分离效率、操作温度、气体混合物的成分以及设备的设计和制造标准等。
在实际应用中，需要根据具体情况来确定合适的工作压力，以达到预期的分离效果。
膜分离制氮装置的安全应用
2) 着火。膜分离制氮装置周围的 O2 浓度比较 高，发生火灾危险性更高。造成着火的原因有很多， 主要有油类起火、电气设备起火等，不管起火的原因 如何，第一时间应把膜分离制氮装置停机，降低周围 的 O2 浓度，再根据具体情况进行灭火。如果是一般 的物体着火，如木料，用水扑灭就可以; 当发生油类 着火时，不能用水灭火，因为油类不溶于水且密度比 水要小，会使着火的范围扩大，更加难以控制，应该
1 膜分离制氮装置的工作原理
2 膜分离制氮装置在应用过程中的安全问题
膜分离制氮是现今世界上主要的空气分离制氮 技术，是由空压机段、空气预处理段及膜分离段 3 部 分组成，采用中空纤维膜分离空气中的氧、氮，制取 高纯度的 N2。制氮装置以螺杆式空气压缩机为供 气源，通过 压 缩 空 气 预 出 路 段 对 空 气 进 行 除 油、除 尘、除水、恒温处理后进入膜组。气体混合物通过中 空纤维膜时，由于各种气体在膜中溶解度和扩散系 数的差别，导致不同气体在膜中相对渗透速率之不 同。渗透速率相对高的气体如水、O2 等透过膜后， 在膜的渗透侧被富集，而渗透率相对较低的气体，如 Ar、N2 等气体则在膜滞留侧被富集，从而达到氧氮 分离的目的，装置结构如图 1。
设计·开发
( 2012 － 12)
·109·
用沙子、泡沫灭火器扑灭; 当电气设备着火时，应首 先切断设备电源，不能用水或泡沫灭火器灭火，因为 水和泡沫都具有导电性，有可能造成救火者触电，应 用沙子或 CCL4 灭火器去灭火; 如果身穿的衣服着 火，因为此时衣服内可能饱含了氧气，不得扑打，应 用绝缘布料把身体裹住，在地上往返滚动。
多功能膜分离实验装置设备工艺原理
多功能膜分离实验装置设备工艺原理随着科学技术的不断发展，膜分离技术在化学、制药、食品、环保等领域中得到了广泛的应用。
膜分离技术可以高效地分离混合物中的组分，而且具有无污染、无二次污染、节能、高效、易操作等优点。
在膜分离技术中，多功能膜分离实验装置是一个非常重要的实验平台。
本文将介绍多功能膜分离实验装置设备的工艺原理。
概述多功能膜分离实验装置是一种多功能型的实验设备，它可以用于各种膜分离实验，如超滤、纳滤、反渗透、气体分离、低温分离等。
多功能膜分离实验装置可以用于不同领域的实验，如制药、饮料、生物技术、海水淡化、污水处理等领域。
多功能膜分离实验装置包括膜分离单元、加热循环系统、压力系统、控制系统等组成部分。
其中，膜分离单元是装置的核心组成部分，它是通过膜技术来实现分离、过滤和浓缩的。
膜分离单元通常由航天材料制成，具有高稳定性、耐腐蚀、耐高温、易清洗等特点。
工艺原理多功能膜分离实验装置设备的工艺原理主要包括膜分离原理、加热循环原理、压力系统原理和控制系统原理。
膜分离是一种通过膜装置将混合物分离成不同组分的分离技术。
膜分离技术根据膜孔径的大小和形状，将混合物分离成分子、离子、微粒等成分。
膜分离技术的分离效率与膜孔径的大小和形状、膜材料的种类、膜的密度等因素密切相关。
多功能膜分离实验装置中的膜分离单元通常是由各种高分子合成材料制成的膜。
膜分离单元中的环氧树脂膜可以将不同分子的浓缩、分离和纯化。
膜分离技术的分离效率高、操作简单、易于控制、无二次污染等优点，因此被广泛应用于各个领域。
加热循环原理多功能膜分离实验装置的加热循环系统采用电加热形式，可以实现不同温度的控制。
加热循环系统使用恒温水循环泵，使得系统中的温度能够迅速均匀地达到预设的温度。
加热循环系统可以根据实验要求进行温度升降，控制加热时间和升降速度。
压力系统原理膜分离技术是一种压力驱动的分离技术。
多功能膜分离实验装置的压力系统通常由压力变送器、压力传感器、气动阀以及压缩气源等多个部分组成。
矿用移动式膜分离制氮装置技术规格书
矿用移动式膜分离制氮装置技术规格书一、技术规格1、制氮装置必须符合MT/T774-2011《矿用移动式膜分离制氮装置通用技术条件》：MT/T701-1997《煤矿用氮气防灭火技术规范》；符合《煤矿安全规程》要求。
2、整机及部件必须提供出厂检验报告、产品合格证、煤安标志证等证件。
二、技术参数1.制氮机技术部分（1）制氮量：⅛IOOONmVh;（使用500Nπ?时，另SOONm?膜组可切换，备用）（2）氮气纯度：＞97%（氧气W3%）；（3）额定出口压力:0.1-1.IMPa（可调）；（4）额定电压:660V/U40V50HZ；（5）加热方式：增安型电加热（必须提供电加热器的安标与防爆证书）2.空压机技术部分（1）空压机为双螺杆式（2）空压机排气压力：1.25MPa（3）空压机排气量:20.6m3∕min（单台）（4）移动方式：井下移动式（5）整机噪声：不大于85dB（A）O（6）其他：配套空压机与膜分离制氮装置匹配。
3.精密过滤器组要求：单级过滤器处理量大于5（⅛3∕min,必需配备高效除油装置（优先考虑活性碳罐和不少于六级过滤装置），使经过过滤的气体小于等于0.001微米的固态颗粒。
4.整套机组要求.整套机组必须使用全触摸屏控制及开停要求：（1）一键自动控制，具有超压、超温、过滤器滤芯污染报警及短路、过载、缺相、超压、漏电、换相隔离、氮气低纯度自动排放等保护。
（2）制氮装置核心部件必须具备可调节自动排污装置。
（3）空压机必须具备有超温断电保护、超压保护、断油保护、油超温自动保护，自动排污等保护措施。
5.传感器要求：（1）需配备安标防爆传感器，流量、氧气、温度和压力传感器总数不低于8台O（2）氮气流量传感器、流量积算仪在线检测，直接显示当前瞬时标况流量和历史/累计流量，无须换算。
（3）氧气含量用GYH25氧气传感器在线检测，对残氧的含量在线检测，数字显示氮气中氧的含量，探头使用寿命大于两年，无须标校。
DM系列煤矿用移动式膜分离制氮装置
DM系列煤矿用移动式膜分离制氮装置全国销售热线1326-007-2458产品特点：膜分离制氮系20世纪90年代世界上最先进的空气分离制氮技术。
在国外，膜分离技术主要应用于油船、油库的阻燃、粮食、蔬菜、水果、食品的保鲜以及易氧化材料的保存等。
在国内，石油、冶金工业、食品保鲜等领域也已有应用。
随着高产、高效采煤技术的发展，综采、综放工作面采空区防灭火问题已成为煤矿安全生产迫切需要解决的问题。
注氮防灭火作为惰化防灭火的主要形式，已被世界各主要产煤国家公认是行之有效的措施。
《煤矿安全规程》（1992版）第224条规定：综放开采有自燃倾向的厚及特厚煤层时，必须采用以注入惰性气体为主的综合防灭火措施。
煤炭科学研究总院沈阳研究院研制开发的专利产品——DM系列矿用井下移动式膜分离制氮装置，以下简称“制氮装置”，采用中空纤维膜分离空气中的氧、氮，制取高纯度的氮气获得成功。
经国家防爆安全产品质量监督检验中心检测，授以整机《防爆合格证》并取得《煤矿矿用产品安全标志证书》。
1996年8月取得国家实用新型专利。
主要用途及使用范围制氮装置可以直接用于防治煤矿井下有煤或瓦斯突出场所的煤炭自然发火。
品种、规格DM－200、DM－300、DM－400、DM－500、DM－600、DM－800、DM－1000、DM－1200型号的组成及其代表意义D M —×××XXX氮气产量M膜分离D氮气装置使用环境条件环境温度：0～40 ºC；大气压力：80～106 kPa；相对湿度：≤95％（25 ℃时）。
工作条件●供电条件：1140（660）V 50 Hz ；●供水条件：流量≥20 m3/h（单台空压机的水量），水质为无腐蚀性、无杂质的工业用水。
●通风良好，矿尘较小，无积水、无滴水的专用峒室内，或者在较为洁净的巷道内。
●工作环境的有害气体、瓦斯、煤尘含量和通风量应符合《煤矿安全规程》的规定。
总体结构制氮装置由空压机段、空气预处理段及膜分离段3部分组成。
