常用橡胶材料的特点与使用范围
常用橡胶材料的特点及使用范围 种类与缩写 化学名称 主要特点 主要应用范围 使用温度
范围℃
天然胶（NR ） 聚异戊二烯 弹性最佳，耐磨耗，机械性能佳； 耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 胶管、胶带、电线电缆的绝缘层和护套以
及其他通用制品。特
别适用于制造扭振消
除器、发动机减震器、
机器支座、橡胶－金
属悬挂元件、膜片、
模压制品
－60～＋
80
合成天然胶（IR ） 由异戊二烯单体聚合而成的一种顺式结构橡胶 具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差 可代替天然橡胶制作轮胎、胶鞋、胶管、
胶带以及其他通用制
品。 －50～＋100 苯乙烯橡胶（SBR ） 丁二烯-苯乙烯的共聚物 耐磨耗性比天然橡胶好，抗老化性好； 弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度
低。
以代替天然橡胶制作轮胎、胶板、胶管、
胶鞋及其他通用制
品；可用于乙醇及汽
车刹车油密封，不能
用于矿物油中 －50～＋100
丁二烯橡胶
（BR ） 聚丁二烯 弹性和耐磨性好，耐老化，耐低温，在动态负荷下发热
量小，易于金属粘合。
缺点是强度较低，抗撕裂性
差，加工性能与自粘性差
与天然橡胶相同 －60～＋100 氯丁胶（CR ） 聚氯丁二烯 它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护
套、保护罩；耐油、
耐化学腐蚀的胶管、
胶带和化工衬里；耐
－45～＋
100
橡胶好， 耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易
粘模。此外，生胶稳定性差，
不易保存。
燃的地下采矿用橡胶
制品，以及各种模压
制品、密封圈、垫、
粘结剂等。不能用于
低温的矿物油中
丁基胶（HR ） 异丁烯-异戊乙烯共聚物 气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。
缺点是弹性差，加工性能
差，硫化速度慢，粘着性和
耐油性差
主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及
防震制品、耐热运输
带、耐热老化的胶布
制品，可用于磷酸酯
液压油中。 不能用于矿物油 －40～＋
120
丁腈胶（NBR ） 丁二烯-丙烯腈的共聚物 耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性
好，气密性、耐磨及耐水性
等均较好，粘结力强。
缺点是耐寒及耐臭氧性较
差，强力及弹性较低，耐酸
性差，电绝缘性不好，耐极
性溶剂性能也较差。
用于制造各种耐油制品，主要用于矿物系液压油及水压、气动
中 －30～＋
100
乙丙胶
（EPDM ） 乙烯-丙烯的共聚物 抗臭氧、耐紫外线、耐天候性和耐老化性优异，居通用橡胶之首。电绝缘性、耐化学性、冲击弹性很好，耐酸碱，比重小，可进行高填充配合。耐热可达150℃，耐极性溶剂－酮、酯等，但不耐脂肪烃和芳香烃，其他物
理机械性能略次于天然橡
不能用于矿物油，可用于磷酸酯液压油和蒸汽中，主要用作化
工设备衬里、电线电
缆包皮、蒸汽胶管、
耐热运输带、汽车用
橡胶制品及其他工业
制品。 －50～＋150
胶而优于丁苯橡胶。
缺点是自粘性和互粘性很差，不易粘合。抗老化、抗
臭氧性好。
氯磺化聚乙烯胶（CSM）氯磺聚乙烯耐臭氧老化优良，耐候性优
于其它橡胶。阻燃、耐热、
耐溶剂性及耐大多数化学
药品和耐酸碱性能较好。电
绝缘性尚可，耐磨性与丁苯
橡胶相似。
缺点是抗撕裂性能差，加工
性能不好。
用于耐高温和耐化学
腐蚀药品，可用作臭
氧发生器上的密封材
料，制造耐油密封件、
电线电缆包皮以及耐
油橡胶制品和化工衬
里。
-30～+150
丙烯酸酯胶（ACM/AEM）丙烯烷基共聚
物
良好的耐热、耐油性能，在
含有硫、磷、氯添加剂的润
滑油中性能稳定。同时耐老
化、耐氧和臭氧、耐紫外线、
气密性优良。缺点是耐寒性
差，不耐水，不耐蒸汽及有
机和无机酸、碱。在甲醇、
乙二醇、酮酯等水溶性溶液
内膨胀严重。同时弹性和耐
磨性差，电绝缘性差，加工
性能较差。
用于高温液压油－25～＋
150
聚氨酯橡胶（AU.EU）聚氨基甲酸酯耐磨性在各种橡胶中是最
好的；强度高、弹性好、耐
油性优良,耐臭氧、耐老化、
气密性等也优异
缺点是耐温性能较差，耐水
和耐碱性差，耐芳香烃、氯
化烃及酮、酯、醇类等溶剂
性较差。
用于液压油及气动密
封,以及耐磨、高强度
和耐油的橡胶制品。
－30～＋
80
硅橡胶（Si）聚硅氧烷耐高温（最高300℃）又耐
低温（最低－100℃），同
时电绝缘性优良，对热氧化
和臭氧的稳定性很高，化学
用于高温静密封,耐
高温电线电缆绝缘
层。由于其无毒无味，
还用于食品及医疗工
－60～＋
200
惰性大。
缺点是机械强度较低，耐
油、耐溶剂和耐酸碱性差，
较难硫化，价格较贵。
业。
氟橡胶（FPM）六氟聚丙烯-
偏氟乙烯共聚
物耐高温，耐酸碱，耐油，抗
辐射、耐高真空性能好；电
绝缘性、机械性能、耐化学
腐蚀性、耐臭氧、耐大气老
化性均优良。
缺点是加工性差，价格昂
贵，耐寒性差，弹性透气性
较低。
主要用于国防工业制
造飞机、火箭上的耐
真空、耐高温、耐化
学腐蚀的密封材料、
胶管或其他零件及汽
车工业
－20～＋
200
聚硫橡胶（TR）聚硫化物耐油耐溶剂性好耐汽油及有机溶剂的
静密封
0～+80
氯醇橡胶
（CHR.CHC）
氯醇聚合体、
氯醇-乙烯共
聚物耐天候老化性及耐油性好用于高温天候老化的
密封件
-20～+140
氢化丁腈橡胶（HNBR）丁二烯和丙烯
腈的共聚体
机械强度和耐磨性高主要用于耐油、耐高
温的密封制品
－30～＋
150
氯醚橡胶（CO\ECO）环氧氯丙烷均
聚或由环氧氯
丙烷与环氧乙
烷共聚而成的
聚合物
耐脂肪烃及氯化烃溶剂、耐
碱、耐水、耐老化性能极好，
耐臭氧性、耐候性、可用作
胶管、密封件、薄膜和容器
衬里、油箱、胶辊，制造油
封、水封等。耐热性、气密
性高
缺点是强力较低、弹性较
差、电绝缘性不良
－40～＋
140
氯化聚乙烯橡胶（CM或
CPE）聚乙烯通过氯
取代反应制成
的具有弹性的
聚合物
流动性好，容易加工；有优
良的耐天候性、耐臭氧性和
耐电晕性，耐热、耐酸碱、
耐油性良好
主要用于电线电缆护
套、胶管、胶带、胶
辊化工衬里等
－20～＋
120
弹性差、压缩变形较大，电
绝缘性较低
机械密封材料
机械密封的密封性能和使用寿命，与各零件的材料有关，尤其是端面密封（摩擦副）的材料，辅助密封的
材料和弹簧的材料。
一、端面密封摩擦副的材料
摩擦副材料有石墨、陶瓷、堆焊硬质合金、碳化钨合金、SiC、填充聚四氟乙烯、锡青铜、钢结硬质合金、不锈钢、酚醛塑料、尼龙等。常用材料的性质如下：
1、石墨
石墨的优点是耐腐蚀性和自润滑性好，摩擦系数小，耐热冲击性好并容易加工，缺点是机械强度低，有孔隙。石墨的这两个缺点可以用浸渍和渗碳的方法改善。浸渍石墨可分为浸树脂和浸渍金属两种。浸树脂石墨耐腐蚀性好，但不耐高温（耐温约170~200℃）；浸渍金属石墨高温性好（浸青铜、铝、铅等耐高温可达400~500℃），但耐腐蚀性差。石墨是使用最广泛的非金属材料，用作中低转速机械密封的动环和高速机械密封的静环。好的石墨，肉眼看来致密，手指摸上去不大脱粉，不大染黑手指。
2、陶瓷
陶瓷的优点是耐腐蚀性好，硬度很高，耐磨性好，缺点是脆性大以及硬度过高而难以加工。应用较多是氧化铝陶瓷，还有金属陶瓷。陶瓷多用于腐蚀性介质、中低速的场合。
3、堆焊硬质合金
在碳钢、铬钢和铬镍钢的密封面上堆焊硬质合金，优点是硬度高，耐磨性好，耐温性好（500℃以下），耐腐蚀或汽蚀性好，缺点是易产生气孔、夹渣和表面硬度不均匀。
4、碳化钨合金
由碳化钨、碳化钛等硬度高、熔点高的金属碳化物，是用加粘结剂粉末冶金的办法，压制烧结成型。优点是硬度、强度都很高，耐磨、耐高温、耐腐蚀，线膨胀系数低，缺点是性脆，加工困难。碳化钨是应用最广泛的端面密封副材料，多用作中低转速机械密封的静环，高速机械密封的动环。
二、辅助密封圈的材料
对辅助密封材料的要求是弹性好，摩擦系数小，耐磨、耐热和低温性好，抗介质腐蚀、溶解和老化等，此外还要求在压缩后和长期使用中残余变形好。常用的辅助密封圈材料是橡胶和聚四氟乙烯，此外还有软聚
氯乙烯。
1、橡胶
橡胶有较好的弹性、缓冲性、吸振性、耐热性、耐腐蚀性。橡胶密封圈的密封效果好，应用最广泛。常用
的橡胶有硅橡胶、丁晴橡胶、氯丁橡胶和氟橡胶等。
2、聚四氟乙烯
聚四氟乙烯的优点是化学稳定性、耐油、耐溶解、耐湿性优异，摩擦系数低，适用于各种腐蚀介质，缺点
是弹性比橡胶差，易产生永久变形。
三、弹性元件材料
1、弹簧材料
对弹簧材料的要求是：弹性好、耐介质腐蚀。常用弹簧材料有不锈弹簧钢（1Cr18Ni9Ti等）、铬钢（3Cr
13、4Cr13等）、碳素弹簧钢（60Si2Mn等）和磷青铜。
2、波纹管材料
对波纹管材料的要求是：良好的焊接性能；较大的弹性；一定的耐腐蚀性。常用的波纹管材料有铁基、铜基和镍基合金以及钛材等。一般以铁基中的镍铬奥氏体带材为主，尤以1Cr18Ni125MnMo2Ti用得最多。高镍弹性合金被认为是制作波纹管较理想的材料，含铝的材料用一般焊接技术时会遇到困难。目前国外用得最多的波纹管材料有AM350（近似Cr16Ni45MnMo3N）属于固溶体、低强度、低硬度、高延伸率。

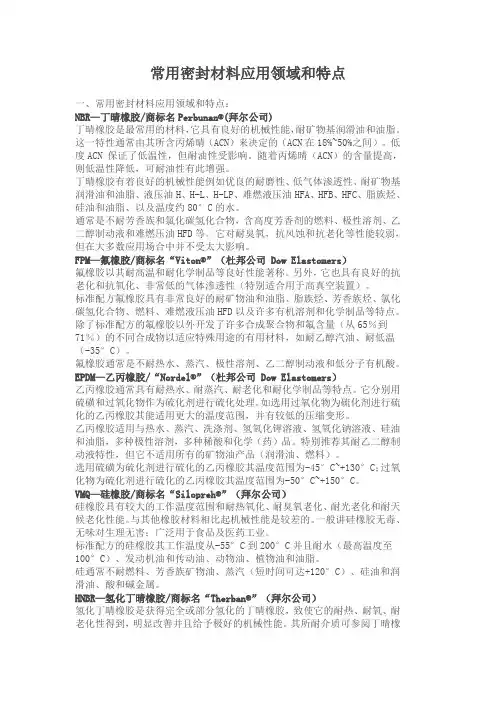

一、常用密封材料应用领域和特点：
NBR—丁腈橡胶/商标名Perbunan?(拜尔公司)
丁腈橡胶是最常用的材料，它具有良好的机械性能，耐矿物基润滑油和油脂。
这一特性通常由其所含丙烯腈（ACN）来决定的（ACN在18%~50%之间）。低度ACN 保证了低温性，但耐油性受影响。随着丙烯腈（ACN）的含量提高，则低温性降低，可耐油性有此增强。
丁腈橡胶有着良好的机械性能例如优良的耐磨性、低气体渗透性、耐矿物基润滑油和油脂、液压油H、H-L、H-LP、难燃液压油HFA、HFB、HFC、脂族烃、硅油和油脂、以及温度约80°C的水。
通常是不耐芳香族和氯化碳氢化合物，含高度芳香剂的燃料、极性溶剂、乙二醇制动液和难燃压油HFD等。它对耐臭氧，抗风蚀和抗老化等性能较弱，但在大多数应用场合中并不受太大影响。
FPM—氟橡胶/商标名“Viton?”（杜邦公司 Dow Elastomers）
氟橡胶以其耐高温和耐化学制品等良好性能著称。另外，它也具有良好的抗老化和抗氧化、非常低的气体渗透性（特别适合用于高真空装置）。
标准配方氟橡胶具有非常良好的耐矿物油和油脂、脂族烃、芳香族烃、氯化碳氢化合物、燃料、难燃液压油HFD以及许多有机溶剂和化学制品等特点。
除了标准配方的氟橡胶以外开发了许多合成聚合物和氟含量（从65％到71％）的不同合成物以适应特殊用途的有用材料，如耐乙醇汽油、耐低温（-35°C）。
氟橡胶通常是不耐热水、蒸汽、极性溶剂、乙二醇制动液和低分子有机酸。
EPDM—乙丙橡胶/“Nordel?” （杜邦公司 Dow Elastomers）
乙丙橡胶通常具有耐热水、耐蒸汽、耐老化和耐化学制品等特点。它分别用硫磺和过氧化物作为硫化剂进行硫化处理。如选用过氧化物为硫化剂进行硫化的乙丙橡胶其能适用更大的温度范围，并有较低的压缩变形。
乙丙橡胶适用与热水、蒸汽、洗涤剂、氢氧化钾溶液、氢氧化钠溶液、硅油
和油脂，多种极性溶剂，多种稀酸和化学（药）品。特别推荐其耐乙二醇制动液特性，但它不适用所有的矿物油产品（润滑油、燃料）。
选用硫磺为硫化剂进行硫化的乙丙橡胶其温度范围为-45°C~+130°C；过氧化物为硫化剂进行硫化的乙丙橡胶其温度范围为-50°C~+150°C。VMQ—硅橡胶/商标名“Silopreh?”（拜尔公司）
硅橡胶具有较大的工作温度范围和耐热氧化、耐臭氧老化、耐光老化和耐天候老化性能。与其他橡胶材料相比起机械性能是较差的。一般讲硅橡胶无毒、无味对生理无害；广泛用于食品及医药工业。
标准配方的硅橡胶其工作温度从-55°C到200°C并且耐水（最高温度至100°C）、发动机油和传动油、动物油、植物油和油脂。
硅通常不耐燃料、芳香族矿物油、蒸汽（短时间可达+120°C）、硅油和润滑油、酸和碱金属。
HNBR—氢化丁晴橡胶/商标名“Therban?”（拜尔公司）
氢化丁晴橡胶是获得完全或部分氢化的丁晴橡胶，致使它的耐热、耐氧、耐老化性得到，明显改善并且给予极好的机械性能。其所耐介质可参阅丁晴橡胶。
FFPM—全氟橡胶/商标名“Kalrez?” （杜邦公司 Dow Elastomers）
全氟橡胶（FFPM），它既具有氟橡胶（FPM）橡胶弹性体的特性，又有聚四氟乙烯（PTFE）出色的化学稳定性和耐热性，几乎耐全部化学物质和大跨度工作温度范围（-35°C~+330°C），但是，它价格较昂贵，只有在其他材料无法达到的使用要求或者在安全要求等情况，选用它是一种理想的密封材料。
典型的使用全氟橡胶（FFPM）场合包括化工、石油和半导体工业、高真空技术以及航空和航天工业。
FVMQ—氟硅橡胶/商标名“Silastic Ls?”(Dow Corning)
氟硅橡胶具有硅橡胶相同的机械性能，它具有更好的耐油和燃料等性能，对适用的温度范围，比硅橡胶稍微有所限制。
CR—氯丁橡胶/商标名“Neoprene?” （杜邦公司 Dow Elastomers）
氯丁橡胶耐臭氧、耐天候老化、耐腐蚀性俱佳和很好的机械性能。耐矿物油性能较差，适用于多种制冷剂场合中使用。
AU、EU—聚氨脂橡胶/商标名“Desmopen?”（拜尔公司）
聚氨脂橡胶不同于一般橡胶之处，在于它具有更强的机械性能，如：耐磨损、抗拉伸强度大和耐撕裂性能。该材料耐老化和耐氧化，并可在矿物油和油脂、硅油和油脂、难燃液压油HFA和HFB以及最高50°C的水等场合使用。
性能
材料名称
NBR FPM EPDM①EPDM②VMQ HNBR FFPM FVMQ CR AU/EU
压缩永久变形 1 1 3 1 2 1 3 2 2 2 撕裂强度 2 2 3 2 4 1 2 3 2 1 耐磨性 2 2-3 2 2 4 2 3 3 2 1 耐老性 4 1 2 2 1 2 1 1 2 1 耐臭氧 4 1 2 2 1 2 1 1 2 1
耐油和耐油脂 2 1 5 5 3 2 1 2 3 2
耐燃料4③2③ 5 5 4 3 1 2 3 3
耐热水℃80③80③130 150 100 100③④100 80 50
耐蒸气℃- - 130 175 120 - ④120 - -
耐高温℃ 标准材
100 200 130 150 200 150 260 175 100 100 料
耐高温℃ 特殊材
120 - - - 250 - 330 - - - 料
耐低温℃ 标准材
-30 -15 -45 -50 -55 -30 -15 -55 -40 -40 料
耐低温℃ 特殊材
-50 -35 - - - -40 -35 - -50 - 料
注：①硫磺为硫化剂进行硫化的乙丙橡胶
②用过氧化物为硫化剂进行硫化的乙丙橡胶
③仅仅在特殊材料时数值
④取决于相配材料
⑤瞬间
⑥性能比较代号 1=很好、2=好、3=一般、4=弱、5=差
天然橡胶的性能和用途
天然橡胶的性能和用途 天然橡胶生胶的玻璃化温度为-72℃，胶流温度130℃，开始分解温度200℃，激烈分解温度270℃。当天然橡胶硫化后，其Tg上升，也再不会发生粘流。 天然橡胶的弹性其生胶及交联密度不太高的硫化胶的弹性是高的。例如在0-100℃范围内，回弹性在50-85℃之间，其弹性模量仅为钢的00，伸长率可达1000%，拉伸到350%，后，缩回永久变形仅为15%，天然橡胶的弹性较高，在通用橡胶中仅次于顺丁橡胶。 天然橡胶的强度在弹性材料中，天然橡胶的生胶、混炼胶、硫化胶的强度都比较高。未硫化橡胶的拉伸强度称为格林强度，天然橡胶的格林强度可达 1.4～ 2.5Mpa，适当的格林强度对于橡胶加工成型是必要的。天然橡胶撕裂强度也较高，可达98kN/m，其耐磨性也较好。天然橡胶机械强度高的原因在于它是自补强橡胶，当拉伸时会使大分子链沿应力方向取向形成结晶。天然橡胶的电性能天然橡胶是非极性物质，是一种较好的绝缘材料。当天然橡胶硫化后，因引入极性因素，如硫黄、促进剂等，从而使绝缘性能下降。 天然橡胶的耐介质性能天然橡胶是一种非极性物质，它溶于非极性溶剂和非极性油中。天然橡胶不耐环己烷、汽油、苯等介质，未硫化胶能在上述介质中溶解，硫化橡胶则溶胀。天然橡胶不溶于极性的丙酮、乙醇中，更不溶于水中，耐10%的氢氟酸、20%的盐酸、30%的硫酸、50%的氢氧化钠等。 天然橡胶主要用途天然橡胶因其具有很强的弹性和良好的绝缘性、可塑性、隔水隔气、抗拉和耐磨等特点，广泛地运用于工业、农业、国防、交通、运输、机械制造、医药卫生领域和日常生活等方面，如交通运输上用的轮胎；工业上用的运输带、传动带、各种密封圈；医用的手套、输血管；日常生活中所用的胶鞋、雨衣、暖水袋等都是以橡胶为主要原料制造的，国防上使用的飞机、大炮、坦克，甚至尖端科技领域里的火箭、人造卫星、宇宙飞船、航天飞机等都需要大量的橡胶零部件。轮胎的用量要占天然橡胶使用量的一半以上。
橡胶材料种类性能表
橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
常用橡胶的品种及使用温度
常用橡胶的品种，特性，用途 天然橡胶 -20～≤85℃ 丁腈橡胶 -20～≤82℃ 三元乙丙 -40～≤125℃ 聚四氟乙烯-50～≤150℃ 氟橡胶 -23～≤160℃ 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐
各种橡胶性能一览表
各种橡胶性能一览表 Prepared on 24 November 2020
注：芳香烃溶剂对硅橡胶有影响，采用氟硅橡胶可获得良好的耐芳香烃性。 材质 Material 物性 Physical 天然 橡胶 (NR) Natu ral Rubb er 丁 苯 橡 胶 (SB R) 丁 基 橡 胶 (II R) But yl 三 元 乙 丙 橡 胶 EP D M 氯丁橡胶 (CR) Neoprene 丁 腈 橡 胶 (N BR )Nit rile 聚氨 脂 (PU) Uret hane 硅 (硅) 胶 (SR) Silic one 氯 磺 化 聚 乙 烯 胶 ( C S M
) H y p al o n PHYSI CALPR OPERT IES一般物性 比重 Specific Gravity 硬度范围 Hardness Rang(Sho re A°) 30- 100 35- 100 30- 90 30- 90 35-95 30- 100 55- 100 20- 90 4 0- 9 0 最大搞张 强度 Tensile Strength Max(psi 4000 300 250 300 3000 300 3000 1500 3 0 最大延伸 率 Elongatio n Max(% 750 600 700 600 600 600 750 800 6 0 回复力 Resilience E G P- F G G-E F-G F-E F-G F - G 压缩变形 Compress ion Set G F P- G G F-G G G-E G-E F - G 不透气性 Impermea blity to Gases F F E F F- G G P-F P-F G 抗屈曲龟 裂Flex Cracking Resistanc e F G G G G F G-E F-E G 抗撕裂性 Tear Strength E F G F- G F-G F-G E P-F F - G 耐磨性 Abrasion Resistanc e E G-E G G- E G-E G- E E P-F G - E 抗冲击强 度Impact Strength E E G G G-E F-G G-E P-G G
常用橡胶材料的特点与使用范围
常用橡胶材料的特点及使用范围 种类与缩写 化学名称 主要特点 主要应用范围 使用温度 范围℃ 天然胶（NR ） 聚异戊二烯 弹性最佳，耐磨耗，机械性能佳； 耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 胶管、胶带、电线电缆的绝缘层和护套以 及其他通用制品。特 别适用于制造扭振消 除器、发动机减震器、 机器支座、橡胶－金 属悬挂元件、膜片、 模压制品 －60～＋ 80 合成天然胶（IR ） 由异戊二烯单体聚合而成的一种顺式结构橡胶 具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差 可代替天然橡胶制作轮胎、胶鞋、胶管、 胶带以及其他通用制 品。 －50～＋100 苯乙烯橡胶（SBR ） 丁二烯-苯乙烯的共聚物 耐磨耗性比天然橡胶好，抗老化性好； 弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度 低。 以代替天然橡胶制作轮胎、胶板、胶管、 胶鞋及其他通用制 品；可用于乙醇及汽 车刹车油密封，不能 用于矿物油中 －50～＋100 丁二烯橡胶 （BR ） 聚丁二烯 弹性和耐磨性好，耐老化，耐低温，在动态负荷下发热 量小，易于金属粘合。 缺点是强度较低，抗撕裂性 差，加工性能与自粘性差 与天然橡胶相同 －60～＋100 氯丁胶（CR ） 聚氯丁二烯 它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护 套、保护罩；耐油、 耐化学腐蚀的胶管、 胶带和化工衬里；耐 －45～＋ 100
橡胶的种类及作用用途型
橡胶的种类及用途 自己学习时整理的。 1.1天然橡胶（NR） 天然橡胶（NR）为异戊二烯聚合物。具有优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能都优于大多数合成橡胶。适于制作轮胎、减震零件、缓冲绳和密封零件。不耐油，耐天候、臭氧、氧的性能较差。使用温度范围-60～100℃。 1.2 丁苯橡胶（SBR） 丁苯橡胶（SBR）为丁二烯与苯乙烯的共聚物。含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良。适于制作轮胎和密封零件，制品耐油、耐老化性能较差。使用温度范围为-60～120℃。 1.4 氯丁橡胶（CR） 氯丁橡胶（CR）为氯丁二烯聚合物，耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好。适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等。制品不耐合成双酯润滑油及磷酸酯液压油。使用温度范围-35～130℃。 1.5 丁腈橡胶（NBR） 丁腈橡胶（NBR）为丁二烯丙烯腈的共聚物。一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶。丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱。制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油。使用温度范围-55～130℃。 1.6 乙丙橡胶（EPM、EPDM ）
乙丙橡胶为乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）。耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良。适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层。制品不耐石油基油类。使用温度范围-60～150℃。 1.7 丁基橡胶（IIR） 丁基橡胶（IIR）为异丁烯和异戊二烯的共聚物。耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，具有优良的介电性能和绝缘性能，透气性极小。适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的密封零件、胶管，电线的绝缘层，胶布和减震阻尼器。制品不耐石油基油类。使用温度范围-60～150℃。 1.8氯磺化聚乙烯橡胶（CSM） 氯磺化聚乙烯橡胶（CSM）耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱，适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁。使用温度范围 -50～150℃。 1.9聚氨酯橡胶 聚氨酯橡胶为聚氨基甲酸酯。通常有聚酯型（AU）和聚醚型（EU）两种。具有优良伸强度、撕裂强度和耐磨性，耐油、耐臭氧极佳，也耐原子辐射。适于制作各种形状的密封能量吸收装置、冲孔模板、振动阻尼装置、机械支承垫片、柔性联接、防磨涂层、摩擦动力传动装置、胶辊等。使用温度范围-60～80℃。不宜与酯、酮、磷酸酯液压油、浓酸、碱、蒸汽等接触。 1.10 聚硫橡胶（T） 聚硫橡胶（T）为多硫烷烃聚合物，有固态聚硫橡胶和液态聚硫橡胶二种。耐油性好、耐天候老化，透气性小，电绝缘性亦佳。固态胶通常与丁睛橡胶并用制造燃
常用橡胶材质表
常用橡胶材质表
乙丙胶 EPDM (Ethylene propylene Rubber)由乙烯及丙烯共聚合而成主链不 合双链，因此耐热性、耐老化性、 耐臭氧性、安定性均非常优秀， 但无法硫磺加硫。为解决此问题， 在EP 主链上导入少量有双链 之第三成份而可硫磺加硫即成 EPDM ，一般使用温度范围为 -50~150 ℃。对极性溶剂如醇、 酮、乙二醇及磷酸脂类液压油抵 抗性极佳。 优点： ?具良好抗候性及抗臭氧性 ?具极佳的抗水性及抗化学 物 ?可使用醇类及酮类 ?耐高温蒸气，对气体具良好 的不渗透性 缺点： ?不建议用于食品用途或是暴 露于芳香氢之中。 ?高温水蒸汽环境之密封件。 ?卫浴设备密封件或零件。 ?制动( 剎车) 系统中的橡胶零件。 ?散热器( 汽车水箱) 中的密封件。 丁睛胶 NBR (Nitrile Rubber)由丙烯睛与丁二烯共聚合而成， 丙烯睛含量由18%~50% ，丙烯 睛含量愈高，对石化油品碳氢燃 料油之抵抗性愈好，但低温性能 则变差，一般使用温度范围为 -25~100 ℃。丁睛胶为目前油封 及O 型圈最常用之橡胶之一。 优点： ?具良好的抗油、抗水、抗溶 剂及抗高压油的特性。 ?具良好的压缩歪，抗磨及伸 长力。 缺点： ?不适合用于极性溶剂之中， 例如酮类、臭氧、硝基烃，MEK 和氯仿。 ?用于制作燃油箱、润滑油箱以及在石油 系液压油、汽油、水、硅润滑脂、硅油、 二酯系润滑油、甘醇系液压油等流体介质 中使用的橡胶零件，特别是密封零件。可 说是目前用途最广、成本最低的橡胶密封 件。 氯丁胶 CR (Neoprene 、Polychloroprene)由氯丁烯单体聚合而成。硫化后 的橡胶弹性耐磨性好，不怕阳光 的直接照射，有特别好的耐大气 老化性能，不怕激烈的扭曲，不 怕二氯二氟甲烷和氨等制冷剂， 耐稀酸、耐硅酯系润滑油，但不 耐磷酸酯系液压油。在低温时易 结晶、硬化，贮存稳定性差，在 苯胺点低的矿物油中膨胀量大。 一般使用温度范围为 -50~150 ℃。 优点： ?弹性良好及具良好的压缩变 形。 ?配方内不含硫磺因此非常容 易来制作 ?具抗动物及植物油的特性 ?不会因中性化学物，酯肪、 油脂、多种油品，溶剂而影响 物性 ?具防燃特性 缺点： ?不建议使用强酸、硝基烃、 酯类、氯仿及酮类的化学物之 中。 ?耐R12 制冷剂的密封件。?家电用品 上的橡胶零件或密封件。 ?适合用来制作各种直接接触大气、阳光、 臭氧的零件。 ?适用于各种耐燃、耐化学腐蚀的橡胶制 品。 氯磺化聚乙烯胶 CSM (Hypalon、Polyethylene)氯磺化聚乙烯为杜邦公司专利的 合成橡胶。耐热性、耐候性、耐 臭氧性均佳；耐酸性也佳，常用 于耐氧化性药品( 硝酸、硫酸) 之处，一般使用温度范围为 -45~120 ℃。 优点： ?对臭氧、氧化及火焰都有不 错的抵抗性 ?物性和氯丁胶相似且拥有较 佳的抗酸性 ?极佳的抗磨蚀性 ?拥有和丁睛胶相同的低磨擦
硅橡胶的特点和用途简介
硅橡胶的特点和用途简介 硅橡胶高聚物分子是由SiO（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄。 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈。 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料。 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他。 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点。
导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊。 辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等。 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气，各种防火严格的场合。 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用人造器官。 2．存在问题及发展建议 （1）热硫化硅橡胶世界上发达国家的硅橡胶的产量及消费量都已达到了很高的水平，而且发展十分迅速。虽然我国近几年来在HTV的生产技术和生产能力方面有了很大的提高，并且已有一些硅橡胶的生产技术和产品进入了国际市场。但全面地讲，我国的硅橡胶工业与国际先进水平相比，仍有不小的差距。因此，开发和建立较大的具有经济规模的热硫化硅橡胶生胶及混炼胶装置，开发混炼胶系列品种特别是高品质品种，对于改变我国混炼胶在产量和品种上都要依赖国外的现状，促进我国有机硅及其相关行业技术进步有着十分重要的意义。 （2）室温硫化硅橡胶，以单组份密封胶为例，由于无序的市场竞争，大多数生产厂家为了降低成本，采用价格较低的回收料作为主要原料，所采用的交联剂也大多为一些小厂的产品，质量不稳定，从而造成最终产品的整体质量下降，性能受到影响。高性能的密封胶主要还是使用的进口和进口分装产品，如幕墙用的结构胶以及耐候胶等。这些都是今后应该注意解决的问题。高性能建筑密封胶和加成型硅橡胶是研发热点。建筑密封胶着重是提高表干时间和硫化时间，及
橡胶的基本结构与性能
橡胶的基本结构与性能 橡胶的分子特征---构成橡胶弹性体的分子结构有下列特点： ①其分子由重复单元（链节）构成的长链分子。分子链柔软其链段有高度的活动性，玻璃化转变温度(Tg)低于室温； ②其分子间的吸引力（范德华力）较小，在常态（无应力）下是非晶态，分子彼此间易于相对运动； ③其分子之间有一些部位可以通过化学交联或由物理缠结相连接，形成三维网状分子结构，以限制整个大分子链的大幅度的活动性。 从微观上看，组成橡胶的长链分子的原子和链段由于热振动而处于不断运动中，使整个分子呈现极不规则的无规线团形状，分子两末端距离大大小于伸直的长度。一块未拉伸的橡胶象是一团卷曲的线状分子的缠结物。橡胶在不受外力作用时，未变形状态熵值最大。当橡胶受拉伸时，其分子在拉伸方向上以不同程度排列成行。为保持此定向排列需对其作功，因此橡胶是抵制受伸张的。当外力除去时，橡胶将收缩回到熵值最大的状态。故橡胶的弹性主要是源于体系中熵的变化的“熵弹性”。 橡胶的应力－应变性质 应力－应变曲线是一种伸长结晶橡胶的典型曲线，其主要组分是由于体系变得有序而引起的熵变。随着分子被渐渐拉直，使得分子链上支链的隔离作用消失，分子间吸引力变得显著起来，从而有助于抵抗进一步的变形，所以橡胶在被充分拉伸时会呈现较的高抗张强度. 橡胶在恒应变下的应力是温度的函数。随温度的升高橡胶的应力将成比例地增大。 橡胶的应力对温度的这种依赖称为焦耳效应，它可以说明金属弹性和橡胶弹性间的根本差别。在金属中，每个原子都被原子间力保持在严格的晶格中，使金属变形所做的功是用来改变原子间的距离，引起内能的变化。因而其弹性称为“能弹性”。其弹性变形的范围比橡胶中主要由于体系中熵的变化而产生的“熵弹性”的变化范围要小得多。 在一般的使用范围内,橡胶的应力-应变曲线是非线性的,因此橡胶的弹性行为不能简单地以杨氏模量来确定。 橡胶的变形与温度、变形速度和时间的关系 橡胶分子的变形运动不可能在瞬时完成，因为分子间的吸引力必须由原子的振动能来克服，如果温度降低时，这些振动变得较不活泼，不能使分子间吸引力迅速
丁腈橡胶的基本性能及用途
字体大小：| | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多， 耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、 软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做 绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、 膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： ??羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 ??充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 ??丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 ??丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 ??预交联丁腈(NBR)：NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 ??超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
丁腈橡胶的基本性能及用途
丁腈橡胶的基本性能及 用途 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
字体大小： | | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多，耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： 羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 预交联丁腈(NBR)： NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
(塑料橡胶材料)常用塑料的注塑工艺参数
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与 壁厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～ 1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
常用橡胶的品种、特性和用途
表二常用橡胶的品种、特性和用途 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，抵抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃～＋120℃。主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。 7．丁晴橡胶（NBR）丁二烯和丙烯晴的共聚体。特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。使用温度范围：约－30℃～＋100℃。主要用于制造各种耐油制品，如胶管、密封制品等。 8．氢化丁晴橡胶（HNBR）丁二烯和丙烯晴的共聚体。它是通过全部或部分氢化
几种常用橡胶性能比较
天然橡胶（NR ） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0 ～10 0 ° A 调制。 丁腈橡胶（NBR ） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30% 左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR ）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20 ～100 ° A 调制。 三元乙丙橡胶（EPDM ） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55 ～150 ℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR ） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/ 海泊隆（CSM ） 氯磺化聚乙烯作为专用合成橡胶，不变色，耐磨耗、耐侯性、耐臭氧优异，耐热性能好，连续使用温度120 ～140℃，间接温度140 ～160℃，耐燃烧，离开火焰自行熄火，耐油性次于丁腈抗撕裂胶辊，耐油耐生热胶辊。 硅橡胶（Q ） 作为有机硅系列，本企业长期以来使用比较有质量保证的美国“道康宁”、日本“信越”、韩国“海龙”等硅橡胶，其耐寒耐热性能优异，能在-50～300 ℃温度范围内长期使用，具有最佳的热溶胶防粘性、优越的生物相溶性和防静电性能，完全符合国家卫生标准。适用于制作高低温设备输送辊；医疗、卫生、食品、办公机械设备胶辊；压延防粘（热熔胶涂布、制革等）、防静电（薄膜、植绒等）胶辊上使用，通用硬度在40 ～80 ° A 之间为优。 各常用橡胶性能比较Different characters of various kind rubbers
常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数 本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR） 顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电
常用橡胶的品种特性及用途
常用橡胶的品种特性及 用途 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常用橡胶的品种，特性，用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。 特性：弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。 缺点：耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 使用温度范围：约－60℃~＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶， 特性：耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。 缺点：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。 特性：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。 缺点：强度较低，抗撕裂性差，加工性能与自粘性差。 使用温度范围：约－60℃~＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。 特性：化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化 缺点：由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。 使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。 特性：这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。 缺点：耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。 使用温度范围：约－45℃~＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。 特性：最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。 缺点：弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
常用橡胶的品种
常用橡胶的品种，特性，用途 ? 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然
橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：
