常用橡胶性能特点
常用橡胶性能特点
常用橡胶性能特点
常用溶剂分类：
1、脂肪烃溶剂：汽油醚、石油醚、正乙烷、正庚烷。
特点：气味小，毒性小，价格便宜，但溶解性不太好。
2、芳香烃类溶剂：苯、甲苯（对橡胶、柔性版有较强的侵蚀作用）、二甲苯。
特点：有较强的刺激性气味，毒性大，成本较低，溶解性比脂肪烃好。
3、醇类溶剂：乙醇（俗称酒精）、异丙醇、正丁醇
特点：气味良好，微毒，成本略高，对某些树脂具有良好的溶解性，（溶解性随着含水量的增加而降低）。
4、酮类溶剂：丙酮、丁酮、环已铜
特点：气味不佳，毒性较小，价格较高，具有很强的溶解力。
5、酯类溶剂：乙酸甲脂、乙酸乙酯（又称醋酸乙酯）、乙酸异丙酯、乙酸丁酯（又称醋酸丁酯）
特点：有强烈的气味，微毒，成本高，溶解性很强。
6、醚类溶剂：乙二醇乙醚、乙二醇丁醚
特点：气味柔和。毒性小，价格高，溶解性良好。
另外，水也是一种溶剂，它无毒无味、不易燃易爆，符合环保和生产安全的要求，具有成本最底，来源最广，污染最小，安全性最好的优势，缺点是不易干燥，而且水溶性树脂价格很高。
油墨知识：
油墨——是由色料、连接料、填料等材料均匀分散混合而成的浆状胶体，色料赋予印品丰富多彩的色调；连结料作为色料的载体，也作为粘合剂使色料固着在承印物表面上；填料赋予油墨适当的性质，使得油墨满足各种印刷过程的印刷适性。
油墨——应该具有一定的流动性，并且满足各种印刷过程所要求的性质，能够在印品上迅速干燥，干燥后的油墨应具有相应的各种耐水、耐酸、耐碱、耐光、耐擦、耐磨等耐抗性。
油墨——油墨成分中的液体为连结料；固体成分为色料，（颜料或染料）以及各种助剂。
油墨——颜色、身骨（通常将油墨的流动性、稀稠度等油墨的流变性质称为油墨的身骨）、和干燥性是油墨三个最重要的性质，印品上的油膜具有一定的耐抗性，印品才具有实际意义。
连结料——是一种胶黏状的流体，它的作用首先是作为颜料的载体，将粉末状的颜料等固体颗粒混合连接起来；其次作为一个黏合剂使颜料最终能够固着在承印物表面上，以达到显示文字、图象、标记、装饰等目的。连结料最大程度上决定了油墨的黏度、黏性、干燥性及流动性质，要想得到高品质的油墨，就必须采用高品质的连结料。
连结料的主要成分——油、树脂、溶剂、辅助材料：
干性植物油：桐油、亚麻油
植物油半干性植物油：豆油、菜子油
油不干性植物油：蓖麻油、椰子油
汽油：轻汽油、中汽油、重汽油
矿物油高沸点煤油（油墨油）
润滑油：机油
天然树脂：松香、橡胶树脂、沥青、石油树脂
连结料树脂合成树脂：酚醛树脂、醇酸树脂、丙烯酸树脂、聚酰胺树脂、环氧树脂、
原材料乙烯类树脂、聚氨脂树脂、三聚氰胺树脂
脂肪烃类溶剂
芳香烃类溶剂：甲苯、二甲苯
有机溶剂醇类溶剂：乙醇、异丙醇、丁醇
酮类溶剂：丙酮、丁酮
脂类溶剂：醋酸乙脂、醋酸丁脂
辅助材料：蜡、铝皂
表1
表2
表
表4、各种橡胶的耐溶剂性能：
说明：◎ —— 优、○ —— 良、△——不太好、×——差
例： 立方体积 3 CM /0.07元 ~0.12元（丁腈橡胶）
设计要素：硬度、伸长强度、弹性、磨耗，耐介质性能、电性能（导电/抗静电），
亲水、亲墨性等等，以及成本！
钢芯的关键要素
A. 尺寸公差（L 、?）
100g/㎡以下 SHA 80—85度
100g/㎡以上 SHA 85—90度
胶辊的硬度可以用邵氏硬度计测量
耐磨性：是指胶辊对所受摩擦力的耐力。这种摩擦力来源于胶辊与印刷基材相对位移所产生的。
耐磨性能选择依据：1、印刷基材、2、印刷压力、3、印刷速度
纸表面粗糙度大，要求胶辊的耐磨性高。
耐老化性：是指胶辊对温度、臭氧、曲挠的耐力。
主要表现在：热老化臭氧老化曲挠老化
胶辊老化主要表现于：表面裂口(细小的裂纹) 硬度提高。
耐溶剂性：是指胶辊对各种液体的耐力。
液体包括：润滑油、燃料、水、溶剂和化学物质。
?胶辊对液体主要有三大反映：1、体积变化（收缩或膨胀）。2、变软（硬度降低）、3、变质恶化
?印刷接触的液体：1、润滑油——可以使橡胶变质。2、甲苯、乙酯、酮类溶剂——体积变化。
因此在胶辊使用、保养、贮存中避免与这些液体接触。
滞后性或热聚性：是指胶辊在通过压区时位移引起的胶层部摩擦,然后机械能转化成热能，因为橡胶的导热性差，就会在胶层
中积聚很多热量，会使胶层失效，出现裂缝或波浪纹。
抗静电性能：是指胶辊消除静电的能力。在印刷过程中，胶辊与印刷基材之间高速运转所产生的静电直接影响着印刷质量,更严重的是对设备、人身存在着极大的安全隐患。
压缩变形：是指胶辊被负载压变形后的恢复能力。当去掉负载后这种变形不能完
全恢复，会导致胶辊使用面低于非使用面。
胶辊的七大性能：1、硬度 2、耐老化性能 3、耐溶剂性 4、耐磨性
5、抗静电性
6、滞后性
7、压缩变形
对1,2,3,的了解能帮助我们正确的使用,保养,储存胶辊.，这七大性能对胶辊生产厂家来说是为客户设计,生产胶辊所必须考虑的.
在设计,生产胶辊时必须了解以下信息：
1、印刷基材
2、胶辊使用环境的最大温度：连续状态下-----, 间歇状态下-----
3、胶辊使用中所接触的液体------
4、胶辊使用时所承受的压力------
5、胶辊的运转速度------
6、胶辊是否会接触到臭氧------
7、是否要考虑胶辊的电性能------
1，结构性新产品：套筒胶辊
主要特点：胶辊运输方便，节约胶辊的安装时间，提高印刷效率。
关键技术：套筒的伸缩量、锥度，钢芯的技术以及气压。
使用围：适合各种印刷机、复合机、涂布机上的胶辊。
2，功能性新产品：塑料印刷静电吸墨胶辊
主要特点：解决塑料印刷浅网转移问题。
关键技术：胶辊的胶料（表面阻值、绝缘阻值）、包胶结构。
使用围：塑料印刷机
纸印刷导电胶辊：主要特点：消除纸印刷安全隐患。关键技术:胶料及胶辊的结
构。使用围：纸凹机。
静电吸墨胶辊的特殊要求
静电吸墨胶辊不仅要满足六大性能要求,更重要的是静电胶辊表面阻值的合理性与稳定性.
阻值的合理性:静电胶辊表面阻值是依据不同的静电装置来设计的,不同的静电装置对应着不同的阻值.如果静电胶辊的表面阻值不能和所用的静电装置相匹配,那么静电装置就不能发挥它的应有的作用,也就不能达到静电吸附效果,从而不能保障印品印刷质量.
阻值的稳定性:随着胶辊的使用胶辊表面阻值要保持稳定
关于静电吸墨胶辊使用的几个原则:
1,在上机前一定要检查胶辊的电性能:表面阻值和绝缘性能。2,将静电装置设置为恒定的电流,调试电流一般小于 1.5mA在保障印品质量的前提下尽可能的使用最小的电流,因为高的电流会使胶辊的胶层温度升高导致胶层变形,降低胶辊的使用寿命.也会使得静电装置负载过高,降低电子元件的使用寿命.更会存在对人身和设备的安全隐患.
3、胶辊与版辊的直接搭接不能超过纸宽度的百分之十.
4、压力是普通胶辊的百分之六十左右.普通胶辊建议压力小于8kg（0.8Mp);静电胶辊的压力建议小于4kg（0.4Mp）
5、低电压放电毛刷轻轻接触胶辊；高电压放电排针应距胶辊表面5mm—10mm，且不可与胶辊接触。
静电吸墨胶辊检测标准
静电胶辊在使用中常见的问题:
各种橡胶的性能
各种橡胶的性能 橡胶材质材质说明优缺点经常用途 丁睛胶NBR (Nitrile Rubber)由丙烯睛与丁二烯共聚合而成， 丙烯睛含量由 18%~50% ，丙烯 睛含量愈高，对石化油品碳氢燃 料油之抵抗性愈好，但低温性能 则变差，一般使用温度范围为 -25~100 ℃。丁睛胶为目前油封 及 O 型圈最常用之橡胶之一。 优点： 具良好的抗油、抗水、抗溶剂及 抗高压油的特性。 具良好的压缩歪，抗磨及伸长 力。 缺点： 不适合用于极性溶剂之中，例如 酮类、臭氧、硝基烃， MEK 和 氯仿。 用于制作燃油箱、润滑油箱以及 在石油系液压油、汽油、水、硅 润滑脂、硅油、二酯系润滑油、 甘醇系液压油等流体介质中使 用的橡胶零件，特别是密封零 件。可说是目前用途最广、成本 最低的橡胶密封件。 氢化丁睛胶HNBR (Hydrogenate Nitrile)氢化丁睛胶为丁睛胶中经由氢 化后去除部份双链，经氢化后其 耐温性、耐候性比一般丁睛橡胶 提高很多，耐油性与一般丁睛胶 相近。一般使用温度范围为 -25~150 ℃。 优点： 较丁睛胶拥有较佳的抗磨性 具极佳的抗蚀、抗张、抗撕和压 缩歪的特性 在臭氧、阳光及其它的大气状况 下具良好的抵抗性 一般来说适用于洗衣或洗碗的 清洗剂中 缺点： 不建议使用于醇类，酯类或是芳 香族的溶液之中。 空调制冷业，广泛用于环保冷媒 R134a 系统中的密封件。 汽车发动机系统密封件。 氟橡胶FPM / FKM (Fluoro Carbon Rubber)分子内含氟之橡胶，依氟含量 ( 即单体构造 ) 而有各种类 型。目前广用的六氟化系氟橡胶 最早由杜邦公司以 "Viton" 商 品名上市。耐高温性优于硅橡 胶，有极佳的耐化学性、耐大部 分油及溶剂 ( 酮、酯类除 外 ) 、耐候性及耐臭氧性；耐 寒性则较不良，一般使用温度范 围为 -20~250 ℃。特殊配方可 耐低温至 -40 ℃。 优点： 可抗热至250 ℃ 对于大部份油品及溶剂都具有 抵抗的能力，尤其是所有的酸 类、脂族烃、芳香烃及动植物油 缺点： 不建议使用于酮类，低分子量的 酯类及含硝的混合物。 汽车、机车、柴油发动机及燃料 系统。 化工厂的密封件。 三元乙丙胶EPDM (Ethylene propylene Rubber)由乙烯及丙烯共聚合而成主链 不合双链，因此耐热性、耐老化 优点： 具良好抗候性及抗臭氧性 高温水蒸汽环境之密封件。 卫浴设备密封件或零件。
各种橡胶基本特性(精)
1.3 、应用范围:主要用于制作耐油橡胶制品,广泛用于制造密封件、垫片、垫圈等模制品和压出制品,各种橡胶胶辊、耐油胶管、工业用品和粘合剂等等。 2. 羧基丁腈橡胶(XNBR 2.1 :基本特性: 2.1.1 硫化速度比丁腈胶快,易焦烧。 2.1.2 纯胶配合显示高的拉伸强度。 2.1.3 硫化胶的耐热性、耐磨性好。 2.1.4 与酚酫树脂相容性好。 2.2 、应用范围:主要用于胶管、密封件、垫圈、油封、各种模型制品和粘合剂等。
3 、丁腈橡胶 - 聚氯乙烯共混胶(NBR/PVC 3.1 、基本特性: 3.1.1 耐臭氧和耐天候老化性能比通常丁腈橡胶显著提高。 3.1.2 比通常丁腈橡胶提高了耐燃性。 3.1.3 耐磨耗、耐油性、耐化学药品等性能比通常丁腈橡胶有所改善。 2.1.4 提高了压出、压延工艺性能。 2.1.5 可任意着色制作艳色制品。 2.1.6 低温特性、弹性降低,压缩变形增大。 2.1.7 比通常的聚氯乙烯改善了低温特性、耐油性、伸长率等。 3.2 应用范围:主要用于电线电缆护套,油管和燃油管外层胶,皮辊和皮圈,汽车模压零件,微孔海绵,发泡绝热层,安全靴和防护涂层等。 4 、氢化丁腈橡胶(HNBR 4.1 、基本特性 4.1.1 氢化丁腈橡胶虽经氢化饱和,但仍然保持原丁腈的特性。具有拉伸结晶性,因而强度较高。 4.1.2 有良好的耐热和耐臭氧、耐天候老化性能以及耐化学酸碱性能。 4.1.3 良好的耐技术液体(包括含腐蚀添加物的油类的溶胀性能。 4.1.4 良好的机械性能,即使在温升条件下仍保持相当水平。 4.1.5 在极有害的条件下,有显著的耐磨耗性能。
橡胶材料种类性能表
橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
各种橡胶性能一览表
各种橡胶性能一览表 Prepared on 24 November 2020
注：芳香烃溶剂对硅橡胶有影响，采用氟硅橡胶可获得良好的耐芳香烃性。 材质 Material 物性 Physical 天然 橡胶 (NR) Natu ral Rubb er 丁 苯 橡 胶 (SB R) 丁 基 橡 胶 (II R) But yl 三 元 乙 丙 橡 胶 EP D M 氯丁橡胶 (CR) Neoprene 丁 腈 橡 胶 (N BR )Nit rile 聚氨 脂 (PU) Uret hane 硅 (硅) 胶 (SR) Silic one 氯 磺 化 聚 乙 烯 胶 ( C S M
) H y p al o n PHYSI CALPR OPERT IES一般物性 比重 Specific Gravity 硬度范围 Hardness Rang(Sho re A°) 30- 100 35- 100 30- 90 30- 90 35-95 30- 100 55- 100 20- 90 4 0- 9 0 最大搞张 强度 Tensile Strength Max(psi 4000 300 250 300 3000 300 3000 1500 3 0 最大延伸 率 Elongatio n Max(% 750 600 700 600 600 600 750 800 6 0 回复力 Resilience E G P- F G G-E F-G F-E F-G F - G 压缩变形 Compress ion Set G F P- G G F-G G G-E G-E F - G 不透气性 Impermea blity to Gases F F E F F- G G P-F P-F G 抗屈曲龟 裂Flex Cracking Resistanc e F G G G G F G-E F-E G 抗撕裂性 Tear Strength E F G F- G F-G F-G E P-F F - G 耐磨性 Abrasion Resistanc e E G-E G G- E G-E G- E E P-F G - E 抗冲击强 度Impact Strength E E G G G-E F-G G-E P-G G
橡胶制品的基本特性
橡胶制品的基本特性 橡胶制品（rubber product）指以天然及合成橡胶为原料生产各种橡胶制品的活动，还包括利用废橡胶再生产的橡胶制品。 橡胶制品基本特性： 1.橡胶制品成型时，经过大压力压制，其因弹性体所俱备之内聚力无法消除，在成型离模时，往往产生极不稳定的收缩（橡胶的收缩率，因胶种不同而有差异），必需经过一段时间后，才能和缓稳定。所以，当一橡胶制品设计之初，不论配方或模具，都需谨慎计算配合，若否，则容易产生制品尺寸不稳定，造成制品品质低落。 2.橡胶属热溶热固性之弹性体，塑料则属于热溶冷固性。橡胶因硫化物种类主体不同，其成型固化的温度范围，亦有相当的差距，甚至可因气候改变，室内温湿度所影响。因此橡胶制成品的生产条件，需随时做适度的调整，若无，则可能产生制品品质的差异。 橡胶制品胶种的分类： 1.通用橡胶：是指部分或全部代替天然橡胶使用的胶种，如丁苯橡胶、顺丁橡胶、异戊橡胶等，主要用于制造轮胎和一般工业橡胶制品。通用橡胶的需求量大，是合成橡胶的主要品种。 2.丁苯橡胶：丁苯橡胶是由丁二烯和苯乙烯共聚制得的，是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶和热塑性橡胶（SBS）。 3.顺丁橡胶：是丁二烯经溶液聚合制得的，顺丁橡胶具有特别优异的耐寒性、耐磨性和弹性，还具有较好的耐老化性能。顺丁橡胶绝大部分用于生产轮胎，少部分用于制造耐寒制品、缓冲材料以及胶带、胶鞋等。顺丁橡胶的缺点是抗撕裂性能交差，抗湿滑性能不好。 4.异戊橡胶：异戊橡胶是聚异戊二烯橡胶的简称，采用溶液聚合法生产。异戊橡胶与天然橡胶一样，具有良好的弹性和耐磨性，优良的耐热性和较好的化学稳定性。异戊橡胶生胶（未加工前）强度显着低于天然橡胶，但质量均一性、加工性能等优于天然橡胶。异戊橡胶可以代替天然橡胶制造载重轮胎和越野轮胎还可以用于生产各种橡胶制品。 5:乙丙橡胶：乙丙橡胶以乙烯和丙烯为主要原料合成，耐老化、电绝缘性能和耐臭氧性能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎胎侧、胶条和内胎以及汽车的零部件，还可作电线、电缆包皮及高压、超高压绝缘材料。还可制造胶鞋、卫生用品等浅色制品。 6.氯丁橡胶：它是以氯丁二烯为主要原料，通过均聚或少量其它单体共聚而成的。如抗张强度高，耐热、耐光、耐老化性能优良，耐油性能均优于天然橡胶、丁苯橡胶、顺丁橡胶。具有较强的耐燃性和优异的抗延燃性，其化学稳定性较高，耐水性良好。氯丁橡胶的缺点是电绝缘性能，耐寒性能较差，生胶在贮存时不稳定。氯丁橡胶用途广泛，如用来制作运输皮带和传动带，电线、电缆的包皮材料，制橡胶加工工艺问答
常用橡胶的品种及使用温度
常用橡胶的品种，特性，用途 天然橡胶 -20～≤85℃ 丁腈橡胶 -20～≤82℃ 三元乙丙 -40～≤125℃ 聚四氟乙烯-50～≤150℃ 氟橡胶 -23～≤160℃ 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐
橡胶的种类及作用用途型
橡胶的种类及用途 自己学习时整理的。 1.1天然橡胶（NR） 天然橡胶（NR）为异戊二烯聚合物。具有优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能都优于大多数合成橡胶。适于制作轮胎、减震零件、缓冲绳和密封零件。不耐油，耐天候、臭氧、氧的性能较差。使用温度范围-60～100℃。 1.2 丁苯橡胶（SBR） 丁苯橡胶（SBR）为丁二烯与苯乙烯的共聚物。含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良。适于制作轮胎和密封零件，制品耐油、耐老化性能较差。使用温度范围为-60～120℃。 1.4 氯丁橡胶（CR） 氯丁橡胶（CR）为氯丁二烯聚合物，耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好。适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等。制品不耐合成双酯润滑油及磷酸酯液压油。使用温度范围-35～130℃。 1.5 丁腈橡胶（NBR） 丁腈橡胶（NBR）为丁二烯丙烯腈的共聚物。一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶。丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱。制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油。使用温度范围-55～130℃。 1.6 乙丙橡胶（EPM、EPDM ）
乙丙橡胶为乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）。耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良。适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层。制品不耐石油基油类。使用温度范围-60～150℃。 1.7 丁基橡胶（IIR） 丁基橡胶（IIR）为异丁烯和异戊二烯的共聚物。耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，具有优良的介电性能和绝缘性能，透气性极小。适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的密封零件、胶管，电线的绝缘层，胶布和减震阻尼器。制品不耐石油基油类。使用温度范围-60～150℃。 1.8氯磺化聚乙烯橡胶（CSM） 氯磺化聚乙烯橡胶（CSM）耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱，适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁。使用温度范围 -50～150℃。 1.9聚氨酯橡胶 聚氨酯橡胶为聚氨基甲酸酯。通常有聚酯型（AU）和聚醚型（EU）两种。具有优良伸强度、撕裂强度和耐磨性，耐油、耐臭氧极佳，也耐原子辐射。适于制作各种形状的密封能量吸收装置、冲孔模板、振动阻尼装置、机械支承垫片、柔性联接、防磨涂层、摩擦动力传动装置、胶辊等。使用温度范围-60～80℃。不宜与酯、酮、磷酸酯液压油、浓酸、碱、蒸汽等接触。 1.10 聚硫橡胶（T） 聚硫橡胶（T）为多硫烷烃聚合物，有固态聚硫橡胶和液态聚硫橡胶二种。耐油性好、耐天候老化，透气性小，电绝缘性亦佳。固态胶通常与丁睛橡胶并用制造燃
几种常用橡胶性能比较
几种常用橡胶性能比较 天然橡胶（NR） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0～10 0 ° A调制。 丁腈橡胶（NBR） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30%左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20～100 ° A调制。 三元乙丙橡胶（EPDM） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55～150℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/海泊隆（CSM）
常用橡胶材料的特点与使用范围
常用橡胶材料的特点及使用范围 种类与缩写 化学名称 主要特点 主要应用范围 使用温度 范围℃ 天然胶（NR ） 聚异戊二烯 弹性最佳，耐磨耗，机械性能佳； 耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 胶管、胶带、电线电缆的绝缘层和护套以 及其他通用制品。特 别适用于制造扭振消 除器、发动机减震器、 机器支座、橡胶－金 属悬挂元件、膜片、 模压制品 －60～＋ 80 合成天然胶（IR ） 由异戊二烯单体聚合而成的一种顺式结构橡胶 具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差 可代替天然橡胶制作轮胎、胶鞋、胶管、 胶带以及其他通用制 品。 －50～＋100 苯乙烯橡胶（SBR ） 丁二烯-苯乙烯的共聚物 耐磨耗性比天然橡胶好，抗老化性好； 弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度 低。 以代替天然橡胶制作轮胎、胶板、胶管、 胶鞋及其他通用制 品；可用于乙醇及汽 车刹车油密封，不能 用于矿物油中 －50～＋100 丁二烯橡胶 （BR ） 聚丁二烯 弹性和耐磨性好，耐老化，耐低温，在动态负荷下发热 量小，易于金属粘合。 缺点是强度较低，抗撕裂性 差，加工性能与自粘性差 与天然橡胶相同 －60～＋100 氯丁胶（CR ） 聚氯丁二烯 它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护 套、保护罩；耐油、 耐化学腐蚀的胶管、 胶带和化工衬里；耐 －45～＋ 100
各种橡胶特性(精)
1 、丁腈橡胶(NBR 基本特性: 1.1、因含有极性腈基,对非极性或弱极性的矿物油、动植物油、液体燃料和溶剂等有较高的稳定性。耐油性是其最大的特长, 丙烯含量愈高耐油性愈好。 1.2 、耐热性优于天然橡胶、丁苯橡胶、氯丁橡胶,可在空气中 120 ℃下长期使用。 1.3 、气密性较好,仅次于丁基橡胶。 1.4 、耐寒性、耐低温性较差,丙烯腈含量愈高,耐寒愈差。 1.5 、因是非结晶性橡胶,生胶强度较低,须配入补强剂,提高结合丙烯腈量有助于增高强度和耐磨性,但弹性下降。 1.6 、丁腈胶的介电性能差一点,属于半导体橡胶。 1.7 、胶料的耐油性和永久变形的平衡,耐油性与电性能的平衡是重要的。 应用范围:主要用于制作耐油橡胶制品,广泛用于制造密封件、垫片、垫圈等模制品和压出制品,各种橡胶胶辊、耐油胶管、工业用品和粘合剂等等。 2 、丁基橡胶(IIR 基本特性 2.1 最大的特性是气体特定过性小,气密性好。 2.2 回弹性小,在较宽温度范围内(-30-+ 50 ℃均不大于 20% ,因而具有吸收振动和冲击能量的特性。 2.3 耐热老化优良,且有良好的耐臭氧老化、耐天候老化和对化学稳定性以及耐电晕性能与电绝缘性好。
2.4 耐水性好、水渗透率极低,因而适于做绝缘材料。 2.5 缺点是:硫化速度慢;粘合性和自粘性差;与金属粘合性不好;与不饱和性橡胶相容性差,不能并用。但可与乙丙橡胶和聚乙烯等共混并用。 应用范围:主要用于制造汽车轮胎内胎、汽车部件,硫化用胶囊、水胎、风胎,胶带、胶管、电线、电缆、包覆胶, 各种机械制品, 振动隔离件, 建筑用防水片材, 密封及填缝材料, 贮罐衬里,蜡添加剂和聚烯烃改性剂等。 3、三元乙丙橡胶(EPDM 基本特性: 3.1 三元乙丙橡胶的相对密度也小(0.85-0.86 ,仍具有二元乙丙橡胶的耐臭氧性、耐候性、耐热性和耐化学稳定性等特性。 3.2 可采用硫磺促进剂硫化体系硫化,也可以用有机过氧化物交联,而制得高强度的制品。 3.3 耐低温性好,电绝缘性能也好。 3.4 配合时有容纳高量填料和油类的承受能力。 3.5 可与不饱和橡胶、低不饱和橡胶和塑料相容并用。 3.6 由于硫化胶表面良好具有高的物性,适于制作发泡制品。 3.7 未硫化橡胶粘合性差。 应用范围:主要用于汽车工业、电线电缆工业、建筑和防水材料、工业橡胶制品、民用制品,与其它橡胶和塑料树脂等并用或共混,以及制作添加剂等等。 4 、硅橡胶(SILICONE 基本特性:
各种橡胶物性
橡胶配方的设计与运用 最常用的促进剂是D。在天然、合成中作中速促进剂用。硫化临界温度为144度硫化平坦性差，作第二促进剂用时老化性能下降，必须适当加防老剂。不适用于白色和浅色制品。 4.硫化活性剂， 加入后能增加促进剂的活性因而能减少促进剂的用量，或缩短硫化时间。所以称为活性剂1. 设计配方应在多个方面综合考滤，1.确保指定的物性。所谓物性大体是在如下几个方面拉伸强度、撕裂强度、定伸应力、硬度、磨耗、疲劳与疲劳破坏、回弹力、扯断伸长率等。2.胶料加工过程中，性能优良，确保产品高产、省料。 3．成本低价格便宜。 4.所用的原材料很易采购到。 5.生产力高，加工方便，制造过程中能耗少。 6.符合环保及卫生安全要求。 一，.对各种橡胶物性要有充分地了解。 天然胶物性； A. 天然橡胶加热后慢慢软化，到130—140度则完全软化至熔融状态，温度降低至零度时渐变硬，到-70度变成脆性物质。天然胶的回弹率在0-100度内可达50-85%升至130度时仍保持正常的使用性能。伸长率最高可达1000%。天然橡胶是一种结晶性橡胶，自补强性大，具有非常好的机械性能。纯胶的拉伸强度达17—25MPA，补强硫化胶达25—35MPA，曲绕达到20万次以上，这是因为天然胶，滞后损失小，生热低的结果。天橡胶具有较好的汽密性。天然橡胶的老化性能差，不加老防剂的橡胶，在强烈的阳光下曝晒4—7天后即出现龟裂现象。与一定浓度的臭氧在几秒钟内即发生裂口。 天然胶耐碱性好，但不耐强酸。耐极性溶剂，故不耐非极性熔剂，耐油性差。 天然胶的配合，普通硫化体系硫黄用量 2.0-2.4 促进剂用量 1.2-0.5。半有效硫化体系硫黄1.0-1.7 促进剂2.5-1.2，有效硫化体系硫黄0.4-0.8，促进剂5.0-2.0。普通硫黄体系多硫交联健多，而单硫健少。多硫健能低，稳定性差，耐热、耐老化性差。但综合物理机械性能好。普通硫黄硫化体系，硫黄加多时易喷硫，可用不溶性硫黄替代，不容性硫黄可改善硫化胶料半成品的物理机械性能，解决高温下出现的橡胶返原因题。可以改善拉伸、定伸应力、及弹性，胎面胶使用还可以改善磨耗。但有一个缺点，硫速快易焦烧。 有效硫化体系不发生硫化返原现象，一般用于制造要求低蠕变率、高弹性、生热低的优良制品。硫黄加量一般为0.6—0.7份，氧化锌为3.5-5份，载硫体一般采用TMTD及N，N-二硫化二二吗啡啉硫黄给于体。有效硫化体系的老化性能也大大地得到了改善。 半有效硫化体系，有着硫黄硫化体系的机械物理性能，有效硫化体系的低蠕变、弹性、生热低等物性。硫化返原现象在两者之间。可使用秋兰姆类，但有易喷霜、焦烧等缺点。常用硫黄给予体DTDM二硫代二吗啡啉，在硫化中DTDM可完全替代硫黄时，形成有效硫化体系。它的优点是焦烧时间长、不喷霜不污染，硫化胶的物理机械性能良好。在全天然胶配方中，胶料的耐磨性、动态性能、耐老化性、抗返原性。和曲绕性能都明显提高。DTDM在天然胶中的用量是0.5份相当于1份硫黄。在70/30天然/顺丁中相当于0.6-0.8份硫黄。50/50时相当于0.5份硫黄。DTDM的用量不宜超过1份。 天然橡胶可以用有机过氧化物硫化。最常用的是过氧化二异丙苯，DCP具有良好的热稳定性，耐高温老化性、蠕变小、压缩永久变形小、动态性能好，抗返原性好。缺点是硫速慢、易焦烧、撕裂强度低与抗臭氧剂不相容硫化模具易积垢。天然胶的最佳硫化温度是143度，
几种常用橡胶性能比较
天然橡胶（NR ） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0 ～10 0 ° A 调制。 丁腈橡胶（NBR ） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30% 左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR ）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20 ～100 ° A 调制。 三元乙丙橡胶（EPDM ） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55 ～150 ℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR ） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/ 海泊隆（CSM ） 氯磺化聚乙烯作为专用合成橡胶，不变色，耐磨耗、耐侯性、耐臭氧优异，耐热性能好，连续使用温度120 ～140℃，间接温度140 ～160℃，耐燃烧，离开火焰自行熄火，耐油性次于丁腈抗撕裂胶辊，耐油耐生热胶辊。 硅橡胶（Q ） 作为有机硅系列，本企业长期以来使用比较有质量保证的美国“道康宁”、日本“信越”、韩国“海龙”等硅橡胶，其耐寒耐热性能优异，能在-50～300 ℃温度范围内长期使用，具有最佳的热溶胶防粘性、优越的生物相溶性和防静电性能，完全符合国家卫生标准。适用于制作高低温设备输送辊；医疗、卫生、食品、办公机械设备胶辊；压延防粘（热熔胶涂布、制革等）、防静电（薄膜、植绒等）胶辊上使用，通用硬度在40 ～80 ° A 之间为优。 各常用橡胶性能比较Different characters of various kind rubbers
常用橡胶性能一览表
常用橡胶性能一览表 橡胶材质概述特性用途 丁腈胶（NBR ） 由丁二烯与丙烯 腈经乳液聚合而得 的共聚物，称丁二 烯-丙烯腈橡胶， 简称丁腈橡胶。它 的含量是影响丁腈 橡胶性能的重要指 针。并以优异的耐 油性着称。 耐油性最好,对非极性和弱极性油类 基本不溶胀。 耐热氧老化性能优于天然、丁苯等 通用橡胶。 耐磨性较好，其耐磨性比天然橡胶 高30%-45% 。 耐化学腐蚀性优于天然橡胶，但对 强氧化性酸的抵抗能力较差。 弹性、耐寒性、耐屈挠性、抗撕裂 性差，变形生热大。 电绝缘性能差，属于半导体橡胶， 不宜作电绝缘材料使用。耐臭氧性能 較差。 加工性能較差。 用于制作接触油类 的胶管、胶辊、密 封垫圈、贮槽衬 里，飞机油箱衬里 以及大型油囊等。 可制造运送热物料 的运输带。 乙丙胶（EPD M） 是由乙烯、丙烯 为基础单体合成的 共聚物。橡胶分子 链中依单体单元组 成不同有二元乙丙 橡胶和三元乙丙橡 胶之分。 耐老化性能优异，被誉为“无龟 裂”橡胶。 优秀的耐化学药品性能。卓越的耐 水、耐过热水及耐水蒸气性。 优异的电绝缘性能。低密度和高填 充特性。乙丙胶具有良好的弹性和抗 压缩变形性。 不耐油。 硫化速度慢,比一般合成橡胶慢3-4 倍。 自黏性和互黏性都很差，给加工工 艺带来困难。 汽车零件:包括轮 胎胎侧及胎侧覆盖 胶条等。電氣製 品:包括高、中、 低壓電纜絕緣材料 等。工业制品:耐 酸、碱、氨、及氧 化剂等；各种用途 的胶管、垫圈；耐 热输送带和传动带 等。 建筑材料:桥梁工 程用橡胶制品，橡 胶地砖等。其它方 面:橡皮船、游泳 用气垫、潜水衣 等。其使用寿命比 其它通用橡胶高。
各种橡胶性能一览表
各种橡胶性能的比较表 天然橡胶NR 聚 戊 二 烯 橡 胶 IR 丁 苯 橡 胶 SBR 聚 丁 二 烯 橡 胶 BR 乙 丙 橡 胶 EP DM 丁 基 橡 胶 IIR 氯 丁 橡 胶 CR 丁 腈 橡 胶 NB R 聚 硫 橡 胶 PT R 硅橡 胶 Silico ne 聚 氨 酯 橡 胶 AU EU 抗张强度 （纯胶料）极 好 极 好 差差差 中 等 好差差差- 抗张强度 （补强胶料）极 好 极 好 好 - 极 好 好 好- 极 好 好 好 - 极 好 极 好 中 等 中等 好- 极 好 抗撕裂性 （冷）好 中 等 差 - 中 极 好 好好好 中 等 好中等好
等 （热）好好 中 等极 好 极 好 中 等 好差差差好 耐磨性 极 好好 好 - 极 好 极 好 极 好 中 等 - 好 极 好 极 好 中 等 中等 极 好 抗自然老 化性差差差 差 - 中 等 极 好 好 - 极 好 极 好 中 等 极 好 极好 极 好 抗氧化性好好好好 极 好好 - 极 好 好 中 等 极 好 极好 极 好 耐热性好好好好好 好 - 好好 中 等 极好 中 等-
极 好 好 低温屈挠性极 好 极 好 好 极 好 好 中 等 中 等 中 等 好极好 极 好 压缩变形中 等 - 好 中 等 - 好 差 - 中 等 好好 中 等 差 - 好 好 差 - 中 等 极好好 不渗透性 中 等好 中 等 差 - 中 等 差- 中 等 极 好 好 极 好 极 好 中等好 阻燃性差差差差差差 极 好 差差中等差 耐？性好好好好好 极 好好 中 等 好-好
耐酸性 （稀）好好 中 等 - 好 好好 极 好 极 好 好好好好 （浓）中 等 - 好 中 等 - 好 中 等 - 好 好好 极 好 好 中 等 差中等 中 等 电气性能好 - 极 好 好 - 极 好 好好 极 好 好 - 极 好 差 - 中 等 差好极好 好- 极 好 耐溶剂性 脂肪烃差差差差差差好 极 好极 好 好好 芳香烃差差差差差差中中极好差
常用橡胶的品种

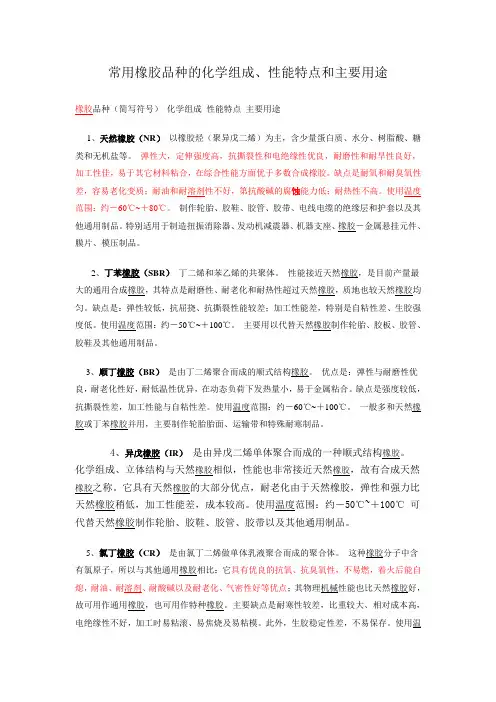

常用橡胶的品种，特性，用途 ? 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然
橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：
常用密封件的分类及选型步骤
在机械设备中密封的功能是防止泄漏。起密封作用的零件称为密封件，简称密封。密封 件是机械产品中应用最广的零部件之一。在石油、石化、化工等的生产、加工、储运乃至销售环节，常常伴随着易燃、易爆、高温、高压、有毒有害和腐蚀等危险因素，机器及设备在使用中工作介质和润滑油的“跑、冒、滴、漏”，给生产带来了极大危害。 设备中的工作介质或润滑剂的泄漏，会造成浪费并污染环境，泄漏到环境中的物质一般 难以回收，严重污染了空气、水以及土壤。例如，很多化工厂区气味难闻，烟雾弥漫，对环境造成严重污染，严重危害职工的身体健康；易燃、易爆、剧毒、腐蚀性、放射性物质的泄漏，有可能发生着火、爆炸、中毒等事故，造成厂毁人亡，会危及人身及设备的安全：环境中的气体、灰尘、水等进入机械设备内会导致轴承、齿轮等过早地磨损报废，混入化工装置内会影响化工产品纯度；流体机械内部泄漏会影响容积效率等。随着生产装置的大型化，生产工艺向高温、高压、高速的方向发展，出现泄漏的机会越来越多，发生事故的危险越来越大，造成的经济损失也越来越大。往往一处管线、一台设备的泄漏就有可能导致一套装置，乃至全厂停产，还极可能会引起火灾、爆炸，造成人员伤亡等重大事故发生。因此，密封性能已成为评定机械产品质量的一个重要指标。 常用密封包括机械密封、液压与气动密封、垫密封、填料密封、胶密封、迷宫密封、螺旋密封、磁流体密封、高压密封等。 以下是我们在非标设备设计中需要常用到的一些密封件的选型步骤、设计技术要求等资料，各种常见密封的密封原理、基本结构、特点、使用性能、适用条件，如何根据使用条件，合理地选择密封材料、密封型式，正确进行密封结构的设计。 一、密封的分类 密封件可分为相对静止接合面间的静密封和相对运动接合面间的动密封两大类。静密封的密封部位是静止的，如管道法兰、螺纹连接、压力容器与盖间的密封等。动密封的密封部位有相对
各种橡胶基本知识
各种橡胶基本知识 橡胶基本知识 橡胶是高弹性的高分子材料，由于橡胶具有其他材料所没有的高弹性，因而也称做弹性体，其基本特性如下： 1 有橡胶状弹性。 2 具有粘弹性。 3 有减震缓冲的作用。 4 对温度依赖大 5 具有电绝缘性。 6 有老化现象。 7 必须进行硫化。 8 必须加入配合剂 9 比重小，硬度低，柔软性好，透气性差。 前言 一. 橡胶在制鞋业中的应用: 1.历史可以远溯至1492年哥伦布发现美洲新大陆,早期的探险家发现印地安人使用巴西橡 胶树之胶乳(天然橡胶)来制作"胶鞋",防止脚被蛇虫叮咬,之後18世纪後期至19世纪初期,天然橡胶开始在欧洲用于胶管雨衣,胶鞋,但材料遇热变软发粘,遇冷变硬脆裂,实用价值不大. 2.1839年,美国人固特异(C.Goodyear)发明了橡胶的硫化,硫化後橡胶产生本质的飞跃,性能大幅度提高.此橡胶大底在制鞋业中获得了广泛应用,随著橡胶工业的发展,丁苯橡胶等人工 合成橡胶由于其性能突出,1951年後开始引入制鞋业大量使用. 生胶天然橡胶（NR） 1 来源 1. 野生橡胶：由野生树木植物采制的橡胶。银色橡胶菊，野藤橡胶等也属此类。 2. 栽培橡胶：主要是三叶橡胶树。 3. 橡胶草橡胶。一公顷可收150-200KG。 4. 杜仲胶：由杜仲树的枝叶根茎中提取。常温下无弹性，软化点高，比重大，耐水性好。可做塑料用。 1 天然橡胶制造和分级标准。 1. 烟片胶：消耗量占天然橡胶的80%。 按照质量分为六个等级：RSSIX；RSS1#；RSS2#；RSS3#；RSS4#；RSS5#。质量按顺序降低。 2. 绉胶片： 1）白绉胶==>质量最好 2）褐绉胶==》质量普通 3) 毛绉胶==》质量最差 3. 马来西亚标准胶。 品质稳定,杂质少,纯度高,国际标准. 4.专用天然橡胶 1 恒粘（CV）：加入0.15-4%的盐酸氢胺，使橡胶门尼值保持在60+-5度。生热低，耐屈挠性和耐磨性好，为制造高速轮胎重要原料。 2 低粘（LV）橡胶：门尼值为45+-5度，可以不经过素炼直接混炼。 3 轮胎橡胶
常用橡胶的品种及使用温度
常用橡胶的品种，特性，用途 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸
常用橡胶的品种特性及用途
常用橡胶的品种特性及 用途 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常用橡胶的品种，特性，用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。 特性：弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。 缺点：耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 使用温度范围：约－60℃~＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶， 特性：耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。 缺点：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。 特性：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。 缺点：强度较低，抗撕裂性差，加工性能与自粘性差。 使用温度范围：约－60℃~＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。 特性：化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化 缺点：由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。 使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。 特性：这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。 缺点：耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。 使用温度范围：约－45℃~＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。 特性：最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。 缺点：弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
