热敏微型打印机
浅析微型打印机的工作原理及应用
浅析微型打印机的工作原理及应用【摘要】微型打印机是一种小型便携式的打印设备，其工作原理主要是通过控制喷墨或热敏打印头在纸张上喷射墨水或加热融化墨带进行打印。
微型打印机广泛应用于家庭、办公室以及移动办公等领域，成为大众生活必备的电子产品。
随着科技的不断进步，微型打印机在打印质量、打印速度、打印体积等方面不断有所突破和提升，市场前景十分广阔。
本文将深入探讨微型打印机的工作原理、应用领域、发展历程、技术特点以及市场前景，总结了微型打印机在现代社会中的重要性，展望了其未来发展的趋势和方向。
通过对微型打印机的深入研究，有助于更好地了解和应用这一便捷高效的打印设备。
【关键词】微型打印机、工作原理、应用领域、发展历程、技术特点、市场前景、重要性、未来发展。
1. 引言1.1 介绍微型打印机微型打印机是一种体积小巧、便于携带的打印设备，通常用于在有限空间内进行打印操作。
与传统的打印机相比，微型打印机的体积更小，打印速度更快，同时也更节能环保。
由于其便携性和高效性，微型打印机在现代办公、个人生活等多个领域都有广泛的应用。
微型打印机的出现，使得打印操作更加方便快捷。
在过去，人们需要使用体积较大的打印设备进行文件打印，而现在，只需使用微型打印机就可以在任何需要的地方进行打印。
无论是在办公室、会议现场还是在户外旅行，微型打印机都可以满足用户的打印需求，为用户带来更便利的打印体验。
除了在日常生活和办公领域，微型打印机还被广泛运用在物流、医疗、仓储等行业。
在物流行业，工作人员可以使用微型打印机打印快递单、标签等，提高工作效率；在医疗领域，医生可以使用微型打印机打印病历、处方等，方便医疗记录和管理。
微型打印机的出现为人们的工作和生活带来了极大的便利，提升了工作效率和生活质量。
它的快速发展和广泛应用，也展现出了其在未来发展中的巨大潜力。
1.2 阐述研究意义微型打印机是一种便携式的打印设备，可以在任何时间、任何地点进行打印操作。
随着科技的发展，微型打印机在各行各业得到了广泛的应用，为工作和生活提供了极大的便利。
ANT微型热敏打印机指令手册
热敏打印机指令手册
目录
打印指令................................................................................................................................................. 3 1.指令概述...................................................................................................................................... 3 2.命令详解...................................................................................................................................... 3 2.1 纸进命令................................................................................................................................... 3 2.1.1 打印并换行................................................................................................................... 3 2.1.2 打印并进纸.....................................................
SPRT思普瑞特 SP-RMD15微型热敏打印机使用说明书
SP-RMD15微型热敏打印机使用说明书VER1.04北京思普瑞特科技发展有限公司目录简介 (2)第一章特征与性能指标 (3)1.1主要特征 (3)1.2性能指标 (4)第二章安装说明 (5)2.1打印机外型 (5)2.2外形尺寸 (6)2.3安装纸卷 (6)第三章操作说明 (7)3.1接口连接 (7)3.1.1串行接口及电源连接 (7)3.1.2USB接口连接 (8)3.1.3打印机参数设置 (9)3.1.5电源连接 (11)3.2指示灯和键操作 (12)3.3自检测和十六进制打印 (13)3.4打印机初始化 (15)第四章打印命令 (16)4.1概述 (16)4.2命令详解 (16)4.2.1纸进给命令 (16)4.2.2格式设置命令 (17)4.2.3字符设置命令 (22)4.2.4用户自定义字符设置命令 (27)4.2.5图形打印及代码页选择命令 (28)4.2.6初始化命令 (32)4.2.7数据控制命令 (32)4.2.8汉字打印控制命令 (33)4.2.9实时指令 (36)4.2.10条形码打印命令 (38)第五章使用与维护 (42)5.1机头维护 (42)5.2其它 (43)第六章打印机在WINDOWS下的使用 (44)附录1西文方式下字符有效代码表 (45)附录2中文方式下字符有效代码表 (47)附录3打印命令表 (48)简介SP-RMD15微型热敏打印机是北京思普瑞特科技发展有限公司面向二十一世纪而开发生产的点阵式智能打印机。
机器本身采用全新进口机芯自带单片计算机，具有体积小、重量轻、功能完备、高速度、高清晰、外型美观、操作简单、连接方便等优点。
是医用器材、火警控制、工业控制以及其它各种仪器仪表更新换代的最理想的匹配产品。
SP-RMD15微型热敏打印机在西文方式下有与SP-RMDIII相同的字符集1和字符集2，在中文方式下按汉字点阵的不同可以打印24点阵高的12*24半角字符、16点阵高的8*16半角字符，汉字有24*24、16*16的国标一、二级字库选择，以及大量的数学符号、专用符号、图形、曲线。

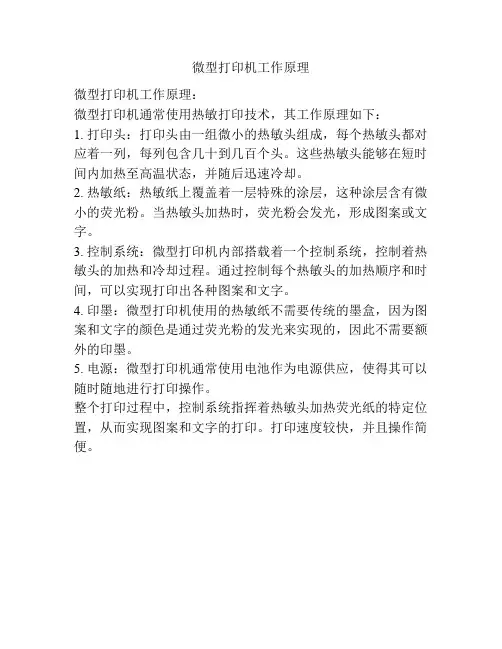

微型打印机工作原理
微型打印机工作原理
微型打印机工作原理：
微型打印机通常使用热敏打印技术，其工作原理如下：
1. 打印头：打印头由一组微小的热敏头组成，每个热敏头都对应着一列，每列包含几十到几百个头。
这些热敏头能够在短时间内加热至高温状态，并随后迅速冷却。
2. 热敏纸：热敏纸上覆盖着一层特殊的涂层，这种涂层含有微小的荧光粉。
当热敏头加热时，荧光粉会发光，形成图案或文字。
3. 控制系统：微型打印机内部搭载着一个控制系统，控制着热敏头的加热和冷却过程。
通过控制每个热敏头的加热顺序和时间，可以实现打印出各种图案和文字。
4. 印墨：微型打印机使用的热敏纸不需要传统的墨盒，因为图案和文字的颜色是通过荧光粉的发光来实现的，因此不需要额外的印墨。
5. 电源：微型打印机通常使用电池作为电源供应，使得其可以随时随地进行打印操作。
整个打印过程中，控制系统指挥着热敏头加热荧光纸的特定位置，从而实现图案和文字的打印。
打印速度较快，并且操作简便。
微型热敏打印机芯技术手册
2. 当安装胶棍部件到支架上时，请注意不要损坏胶棍的橡胶部分，胶棍齿轮和其他轴承部件（特别 是，不要在橡胶部分上涂抹任何油或粘染其他异物）。
3. 不要用手接触热敏头，当热敏头上粘染棕榈油时，会大大缩短热敏头的使用寿命。如果热敏头粘 上任何油或异物时，请立即清洗。（请参考2-4 清洗部分）。此外，请不要用硬物敲击热敏头，如 锤头。
0.125 mm 图 2-1加热单元尺寸
4
图 2-2打印尺寸
2.3走纸特性
当马达轴是以正常的方向旋转时(顺时针),从马达的齿轮方向看,是正向进纸.马达是2-2相位,使用
恒定电流断路器的方式进纸,马达驱动信号的每两步之间的精度为
0.125mm,(相当于一个点的精度)
为了防止由于进纸的反冲力造成的打印质量变坏,在初始化时马达驱动应该反向40 步然后再正向40
浅析微型打印机的工作原理及应用
浅析微型打印机的工作原理及应用
微型打印机是一种可以直接将计算机数据输出成文字、图形和条码等信息的设备。
它通常一次只能打印一行或几行文字，但是在现代化的生产和办公场所已经得到广泛使用。
微型打印机有各种各样的类型，其中热敏、针式和喷墨是最常见的三种类型。
热敏打印机的工作原理是通过热头对热敏纸进行加热，在加热点上形成永久涂料的图形和文字。
这种打印机需要的耗材比较少，而打印速度也比较快，所以它在某些场合非常受欢迎，如快递单和小票打印等。
不过，热敏纸的保存期限比较短，而且在高温环境下易褪色，所以这种打印机常常在一些需要短期保存的地方使用。
针式打印机的工作原理是通过针头不断撞击带孔的纸带，形成图形和文字，这种打印机的输出速度较快，而且输出的文字和图形比较清晰，因此被广泛应用于一些要求可靠性较高的地方，如银行、证券公司等。
喷墨打印机的工作原理是通过喷出的油墨激光束对打印纸进行不停地喷涂。
这种打印机的主要优点是对于打印质量的要求比较高，而且能够打印出色彩丰富、分辨率高的图片等，但同时它的价格相对也比较昂贵。
微型打印机在各种应用场所都有广泛的用途，如在传真中用于打印传真纸，办公室里用于打印小型提醒条或是其他需要的文字，也可以用于快递单或者是门票的打印，同时在商超及超市中的收银台也可以用上这款微型打印机，因为这种打印机可以很方便地和计算机与其它电子设备连接，并且容易进行维护和寿命比较长。
总之，微型打印机的种类很多，不过无论哪种类型，其实都是通过将数据输出来进行文字、图形等操作，它在各种领域的应用都非常广泛，已经成为各种行业相关工作的必备工具。
新北洋 便携式热敏打印机 用户手册
便携式热敏打印机用户手册山东新北洋信息技术股份有限公司声明本手册内容未经同意内容不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上改善产品的权利。
用户如果需要与产品有关的进一步信息，可以与新北洋或经销商联系。
本手册的任何章节没有新北洋的书面许可不得以任何形式、通过任何手段进行复制或传送。
版权本手册于2017年印制，版权属于新北洋。
中国印制。
1.0版本。
商标新北洋使用的注册商标是。
警告、注意警告必须遵守，以免伤害人体，损坏设备。
注意给出了打印机操作的重要信息及提示。
新北洋通过下列管理体系认证ISO9001 质量管理体系认证ISO14001环境管理体系认证OHSAS18001职业健康安全管理体系认证IECQ QC 080000有害物质过程管理体系认证联系方式地址：山东省威海市高技区火炬路169号保修、咨询电话：400-618-1368、800-860-1368 传真：+86—631—5656098QQ：4006181368网址：产品通过下列安全认证：安全须知在操作使用打印机之前，请仔细阅读下面的注意事项：1．安全警告警告：不要触摸打印机的撕纸刀。
警告：打印头为发热部件，打印过程中和打印刚结束，不要触摸打印头以及周边部件。
警告：不要触摸打印头表面和连接接插件，以免因静电损坏打印头。
2．注意事项1)打印机应远离水源并避免阳光、强光和热源的直射。
2)不要在高温，湿度大以及污染严重的地方使用和保存打印机。
3)避免将打印机放在有振动和冲击的地方。
4)如果打印机表面表面结露，在露水消除之前不要打开打印机的电源。
5)将打印机的充电器连接到一个适当的接地插座上。
避免与大型电机或其它能够导致电源电压波动的设备使用同一插座。
6)如果较长时间不使用打印机，请拿出打印机的电池。
7)避免水或导电的物质（例如：金属）进入打印机内部，一旦发生，应立即拿出电池。
8)打印机不得在无纸的状态下打印，否则将严重损害打印胶辊和热敏打印头。
AG58H微型热敏打印机使用说明书
AG58H微型热敏打印机使用说明书V1.00蚂蚁(东莞)科技发展有限公司AG58H使用说明书目录目录 (i)一.特征与性能指标 (2)1.1主要特征 (2)1.2 性能指标 (2)1.3 型号说明 (3)二．安装说明 (3)2.1 打印机外形 (3)2.2 外观尺寸 (4)三．操作说明 (5)3.1 接口说明 (5)3.1.1 电源接口 (5)3.1.2 串行接口 (5)3.1.3 USB接口 (6)3.2 指示灯说明 (6)3.3按键操作说明 (7)3.3.1 走纸 (7)3.3.2 打印自检 (7)3.3.3 参数设置 (7)四．打印命令 (9)五．使用与维护 (9)5.1 清洁维护 (9)5.2 产品维护 (9)5.2.1 打印机使用注意事项 (9)5.2.2 打印机故障分析及排除 (10)i/ 11一.特征与性能指标1.1主要特征◎采用行式热敏打印方式◎集机芯与控制板于一体的独立打印模块◎体积小、外型美观、便于安装、功能完备、操作简单等特点◎自带单片机处理，具有标准的串行接口、USB接口◎支持汉字、字符、图形曲线、一维条码、二维码等实时打印命令◎指令集与传统打印机兼容◎支持低功率模式打印◎广泛适用于医用器材、消防控制、工业控制、各种仪器仪表等需要打印的行业1.2 性能指标性能打印方式行式热敏打印打印速度平均速度为50mm/s打印宽度48mm打印密度384点/行分辨率203 Dpi供纸模式前置易装纸字符集中文：国标一、二级字库：16×16 点阵、24×24 点阵西文：ASCII: 5×7点阵、8×16 点阵、12×24 点阵条形码一维条码：CODE39、CODE128、EAN8、EAN13；二维码传感器测纸传感器纸张纸张类型热敏纸宽度57±0.5mm直径50mm厚度0.06~0.08mm可靠性热敏打印头50公里电源直流 4.5~8.5V，15W 或 9~24V,30W 通讯接口串口(232/TTL/485)，USB使用条件温度打印机：-10~50℃（14~122℉）湿度打印机：10~90% RH （无冷凝）1.3 型号说明AG 58H -X XX X说明电源：N: 4.5-8.4V/15WH: 9-24V/30W接口座：10: 10Pin-2.54mmM5: mini-USB接口：S: RS232T: TTL4: RS485U: USB58纸宽机型H蚁巨人品牌二．安装说明2.1 打印机外形说明：1、按键/状态指示灯4、纸仓/纸卷2、纸仓开关5、固定架3、打印机头6、胶辊2.2 外观尺寸尺寸说明：外形尺寸：长X宽X高= 98 X 84 X 57.5 mm开孔尺寸：长X 宽= 92+0.5 mm X 78+0.5 mm嵌入深度：54 mm三．操作说明3.1 接口说明3.1.1 电源接口AG58H打印机支持两种供电方式：1、4.5~8.5v 15W直流电源；2、9~24v 30W 直流电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-2-
炜煌热敏汉字微打使用手册
2-1-2、总线模式 2-1-2-1、CPU 和 PRINTER 连接电路原理图
打印机 地址 WR
2-1-2-2、核心程序示例： BUSY MOV MOV EQU P1.0 R1, #30H R2, #0AH DPTR #**H A, R1 R1 PRINT R2 MAIN A, #0DH
炜煌热敏汉字微打使用手册
一、性能参数
1-1、A6 型热敏打印机 打印方法：直接热敏打印 打印纸宽：57.5±0.5mm 打印密度：8 点/mm,384 点/行 打印速度：约 60mm／秒或 20 行/秒 打印头寿命：6×10 字符行 有效打印宽度：48mm 走纸速度：约 60mm／秒或 20 行／秒 操作温度：5～50℃ 操作相对湿度：10～80％ 储存温度：-20～60℃ 储存相对湿度：10～90％ 电源：直流 5V，3A
6
1-2、其它（A6 型除外） 打印方法：直接热敏打印 打印纸宽：57.5±0.5mm 打印密度：8 点/mm,384 点/行 打印速度：约 30mm／秒或 10 行/秒 打印头寿命：6×10 字符行 有效打印宽度：48mm 走纸速度：约 30mm／秒或 10 行／秒 操作温度：5～50℃ 操作相对湿度：10～80％ 储存温度：-20～60℃ 储存相对湿度：10～90％ 电源：直流 5V，3A
引
设计新颖，具有以下特征： 打印开发命令有很强的兼容性 带有缺纸检测，自动上纸功能
言
炜煌系列热敏微型打印机采用 EPSON、FTP、SUMSUNG 等国内外知名品牌打印头，性能稳定耐用，结构功能
可选配切刀,切刀包括全切刀、半切刀和全、半一体切刀 多种格式汉字，字符设置和强大的图形自定义、字符自定义打印命令可实现清晰，美观打印 自带国标一、二级汉字库，多个西文字库，其中还包括了 ASCII 字符，德、法、俄文，日语片假名等 多种精巧设计的面板式，台式，无模具打印机 提供标准的串、并接口，可以选配 485 接口、USB 接口，无线接口，可方便与各种设备相连 被广泛的应用于：医疗器械、通信测试器械、电子衡器、银行系统、商场超市、消防报警、电力系统、税 控打印和餐饮等多种仪器仪表。
6
-1-
二、并行接口的安装与使用
2-1、并行接口列程 2-1-1、I/O 口模式 2-1-1-1、CPU 和 PRINTER 连接电路原理图
P1.0
/STB
CPU
Px
P1.2
DATA0~DATA7
PRINTER
BUSY
2-1-1-2、核心程序示例： //打印数字 0～9 BUSY EQU P1.2 STB EQU P1.0 MOV R1, #30H MOV R2, #0AH MAIN: MOV A, R1 INC R1 LCALL PRINT DJNZ R2 MAIN MOV A, #0DH LCALL PRINT SJMP $ PRINT: JB BUSY, $ MOV PX , A CLR STB NOP SETB STB RET
注: 1.“入”表示输入到打印机； 2.“出”表示从打印机输出； 3.信号的逻辑电平为 EIA 电平。
-7-
3-5、修改波特率和通讯模式设置 3-5-1、按任意键，打印机上电，打印出串口设置状态报告后，即可对波特率和工作方式进行调整。 3-5-2、由 SEL 键设置切换打印机波特率，每按一次 SEL 键即打印出串口设置状态报告，在 1200、2400、4800、 9600、和 19200 B.P.S.内选择需要的波特率，出厂时设定波特率为 9600 B.P.S.。 3-5-3、由 LF 键切换设置串行口的工作方式，串行连接为方式 1 或方式 3 通信两种，出厂时设定工作方式 1。 串行连接采用异步传输格式，如下图所示： 1 位 8位 数据位 1 位 1 位 起始位 0 奇偶校验位 停止位 1
串行口工作方式 1：一帧信息为 10 位，1 位起始位，8 位数据位，1 位停止位。 串行口工作方式 3：一帧信息为 11 位，1 位起始位，8 位数据位，1 位校验位，1 位停止位。 3-5-4、修改完之后需要重新上电启动。
-8-
炜煌热敏汉字微打使用手册
目
录
一、性能参数 ......................................................................................................................................................................... 1 二、并行接口的安装与使用................................................................................................................................................. 2 三、串行接口的安装与使用................................................................................................................................................. 6 四、打印命令详解 ................................................................................................................................................................. 9 五、热敏微打命令速查表................................................................................................................................................... 22 六、西文字符集 ................................................................................................................................................................... 23 七、标准 ASCII 码、国际一、二级汉字库(见附页) ....................................................................................................... 25 八、型号结构和部分说明................................................................................................................................................... 25
2-3、并行连接方式面板式和平台式插座引脚序号如图：
-4-
炜煌热敏汉字微打使用手册 2-4、并行接口引脚定义如下:
面板式引脚 1 3 5 7 9 11 13 15 17 19 平台式引脚 1 2 3 4 5 6 7 8 9 10 信 号 -STB DATA1 DATA2 DATA3 DATA4 DATA5 DATA6 DATA7 DATA8 -ACK 方向 入 入 入 入 入 入 入 入 入 出 说 明 数据选通触发脉冲，上升沿时读入数据
-6-
炜煌热敏汉字微打使用手册
3-2、ＷＨ系列打印机的串行接口与 RS-232C 标准兼容，因此可直接将打印机与 IBM PC 相接。 3-3、串行连接方式面板式和平台式插座引脚序号如下图：
3-4、串行接口引脚定义如下: Tx 型 T1 型 Ax 型 Ax 型 25 孔 RJ45 10 针 9孔 5 3 2 3 3 6 2 9 2 8 6 5 3 5 6 7 2 4 5
这些信号分别代表并行数据的第一至第八位信号，每 个信号当其逻辑为“1”时为“高”电平，逻辑为“0” 为“低”电平。
回答脉冲， “低”电平表示数据已被接受而且打印机准 备好接收下一数据 21 11 BUSY 出 “高”电平表示打印机正“忙” ，不能接收数据 23 12 PE 出 高电平表示缺纸 25 13 SEL 出 打印机内部经电阻上拉“高”电平，表示打印机在线 4 15 -ERR 出 打印机内部经电阻上拉“高”电平，表示无故障 2,6,8,26 14,16,17 空脚 10-24(中偶数) 25－18 GND — 接地，逻辑“0”电平 注: 1.“入”表示输入到打印机。 2.“出”表示从打印机输出。 3.信号的逻辑电平为 TTL 电平。
-5-
三、串行接口的安装与使用
3-1、串行接口列程 3-1-1、CPU 和 PRINTER 串行连接电路图
TXD
T1IN
T1OUT
RXD
CPU
P1.0 RXD GND
MAX232
R1OUT R2OUT R1IN R2IN
PRINTE
BUSY TXD GND
GND
3-1-2、核心程序示例： 晶振频率：11.059MHZ //打印数字 0～9 MOV TMOD，#20H //定时器 1 工作方式 3 MOV TH1，#0FDH // 定时器 1 置初值 STB TR1 //允许定时器 1 定时 MOV SCON，#50H //串行口工作在方式 1 允许接收 MOV R1，#30H //cpu 和 printer 通信 MOV R2，#0AH REL: JB P1.0，REL MOV A，R1 MOV SUBF，A WAIT1: JNB TI，WAIT1 TI=0 INC R1 DJNZ R2， RET
