生活给水定压罐容积的计算方法
稳压罐各种容积计算
默认分类2009-12-29 08:16:52 阅读164 评论0 字号:大中小订阅
气压给水设备的设计:

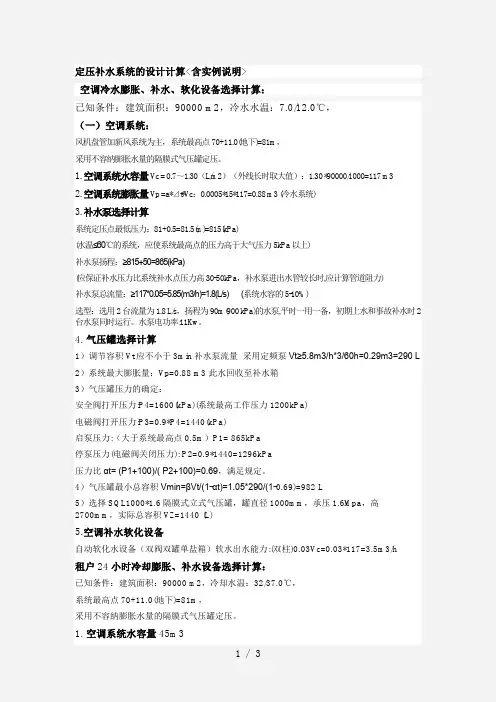

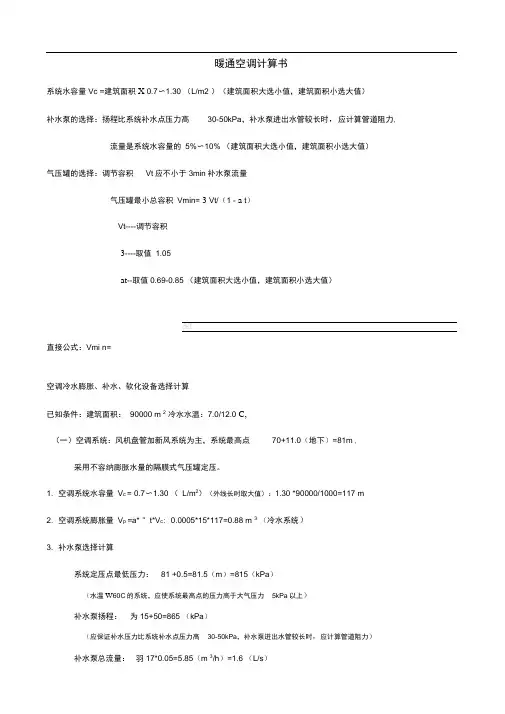

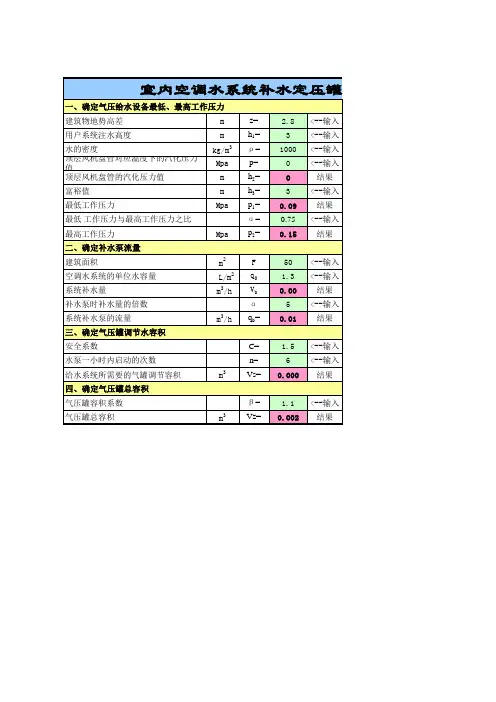

1. 气压罐总容积:
VZ=βVω/(1-α)=1.1×045/(1-0.75)=1.98m3
式中:VZ——气压罐总容积(m3);
α——压缩空气充装比,取α=0.75;
β——容积附加系数,取β=1.1
2. 气压水罐非调节水容积:
△Vω=(1-1/β)VZ =(1-1/1.1)×1.98=0.18m3
3. 气压水罐空气部分容积:
Vk=αVZ/β =0.75×1.98/1.1=1.35m3
4. 立式气压水罐设计水位的计算
设计最高水位:
hmax=(1-α/β)H=(1-0.75/1.1)×1.75=0.557m 式中:H——立式气压罐总高度(m);
设计最低水位:
hmin=(1-1/β)H =(1-1/1.1)×1.75=0.159m;
5. 设计最小工作压力和设计最大工作压力的计算:
为保证消防供水安全可靠,气压罐设计最小工作压力,应满足最不利点灭火设备或用水设备的水压要求:
Pmin=HC+∑hω+HZ
式中:Pmin——气压罐设计最小工作压力(MPa);
HC——最不利点灭火设备或用水设备所需的水压(MPa);
∑hω——最不利管路的沿程和局部水头损失(MPa);
HZ——最不利点灭火设备或用水设备与气压给水设备最低水位间的静水压(MPa);
(1)消火栓系统:
Pmin=HC+∑hω+HZ=0.50MPa
P max=Pmin/α=0.50/0.75=0.667MPa
(2)自动喷洒系统:
Pmin=HC+∑hω+HZ=0.153MPa
Pmax=Pmin/α=0.153/0.75=0.204MPa
(3)由此确定气压罐的最大工作压力为0.667MPa, 最小设计压力为0.50MPa
6. 消防稳压泵的选择:
稳压泵的扬程:
Hb=Hy2+Pmin+Hs2=51mH2O
式中:Hy2——水箱最低水位至气压罐最低水位间的静水压(MPa);
Hs2——水箱至气压的罐总水头损失(MPa);
稳压泵流量:
Q=Vf/Tx
