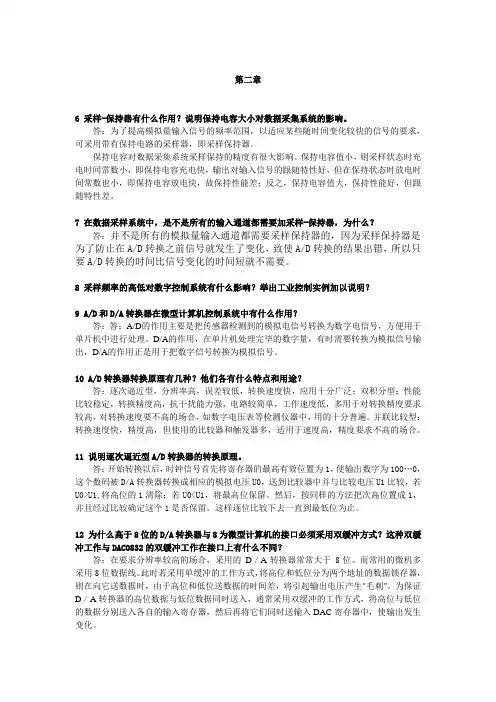

微型计算机控制技术第二版课后习题答案独立整理版-潘新民

微型计算机控制技术第二版课后习题答案独立整理版-潘新民

第二章6 采样-保持器有什么作用?说明保持电容大小对数据采集系统的影响。

答:为了提高模拟量输入信号的频率范围,以适应某些随时间变化较快的信号的要求,可采用带有保持电路的采样器,即采样保持器。

保持电容对数据采集系统采样保持的精度有很大影响。

保持电容值小,则采样状态时充电时间常数小,即保持电容充电快,输出对输入信号的跟随特性好,但在保持状态时放电时间常数也小,即保持电容放电快,故保持性能差;反之,保持电容值大,保持性能好,但跟随特性差。

7 在数据采样系统中,是不是所有的输入通道都需要加采样-保持器,为什么?答:并不是所有的模拟量输入通道都需要采样保持器的,因为采样保持器是为了防止在A/D转换之前信号就发生了变化,致使A/D转换的结果出错,所以只要A/D转换的时间比信号变化的时间短就不需要。

8 采样频率的高低对数字控制系统有什么影响?举出工业控制实例加以说明?9 A/D和D/A转换器在微型计算机控制系统中有什么作用?答:答:A/D的作用主要是把传感器检测到的模拟电信号转换为数字电信号,方便用于单片机中进行处理。

D/A的作用,在单片机处理完毕的数字量,有时需要转换为模拟信号输出,D/A的作用正是用于把数字信号转换为模拟信号。

10 A/D转换器转换原理有几种?他们各有什么特点和用途?答:逐次逼近型,分辨率高,误差较低,转换速度快,应用十分广泛;双积分型:性能比较稳定,转换精度高,抗干扰能力强,电路较简单,工作速度低,多用于对转换精度要求较高,对转换速度要不高的场合,如数字电压表等检测仪器中,用的十分普遍。

并联比较型:转换速度快,精度高,但使用的比较器和触发器多,适用于速度高,精度要求不高的场合。

11 说明逐次逼近型A/D转换器的转换原理。

答:开始转换以后,时钟信号首先将寄存器的最高有效位置为1,使输出数字为100…0,这个数码被D/A转换器转换成相应的模拟电压U0,送到比较器中并与比较电压U1比较,若U0>U1,将高位的1清除;若U0<U1,将最高位保留。

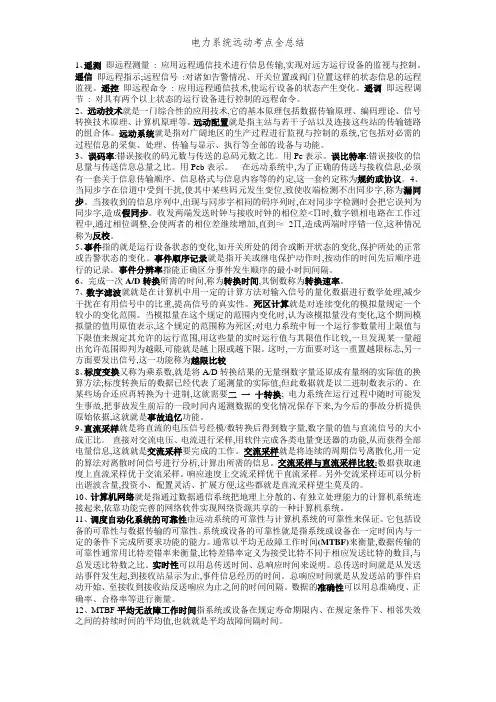

电力系统远动考点全总结

电力系统远动考点全总结

1、遥测即远程测量: 应用远程通信技术进行信息传输,实现对远方运行设备的监视与控制。

遥信即远程指示;远程信号:对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控即远程命令: 应用远程通信技术,使运行设备的状态产生变化。

遥调即远程调节: 对具有两个以上状态的运行设备进行控制的远程命令。

2、远动技术就是一门综合性的应用技术,它的基本原理包括数据传输原理、编码理论、信号转换技术原理、计算机原理等。

远动配置就是指主站与若干子站以及连接这些站的传输链路的组合体。

远动系统就是指对广阔地区的生产过程进行监视与控制的系统,它包括对必需的过程信息的采集、处理、传输与显示、执行等全部的设备与功能。

3、误码率:错误接收的码元数与传送的总码元数之比。

用Pe表示。

误比特率:错误接收的信息量与传送信息总量之比。

用Peb表示。

在远动系统中,为了正确的传送与接收信息,必须有一套关于信息传输顺序、信息格式与信息内容等的约定,这一套约定称为规约或协议。

4、当同步字在信道中受到干扰,使其中某些码元发生变位,致使收端检测不出同步字,称为漏同步。

当接收到的信息序列中,出现与同步字相同的码序列时,在对同步字检测时会把它误判为同步字,造成假同步。

收发两端发送时钟与接收时钟的相位差<∏时,数字锁相电路在工作过程中,通过相位调整,会使两者的相位差继续增加,直到≈2∏,造成两端时序错一位,这种情况称为反校。

5、事件指的就是运行设备状态的变化,如开关所处的闭合或断开状态的变化,保护所处的正常或告警状态的变化。

事件顺序记录就是指开关或继电保护动作时,按动作的时间先后顺序进行的记录。

事件分辨率指能正确区分事件发生顺序的最小时间间隔。

6、完成一次A/D转换所需的时间,称为转换时间,其倒数称为转换速率。

7、数字滤波就就是在计算机中用一定的计算方法对输入信号的量化数据进行数学处理,减少干扰在有用信号中的比重,提高信号的真实性。

死区计算就是对连续变化的模拟量规定一个较小的变化范围。

28335_DSP实验报告

28335_DSP实验报告

XXXXXX大学研究生实验报告课程名称:DSP技术应用综合设计名称:电量参数计算和发送学生姓名:班级学号:学科名称:2012年5月25日一、综合实验题目和要求1、实验设计要求要求1:对给定的波形信号,采用TMS320F28335的浮点功能计算该信号的以下时域参数:信号的周期T(频率f也需要计算),信号的均方根大小V rms、平均值V avg (即直流量)、峰峰值V pp。

其中,均方根V rms的计算公式(数字量的离散公式)如下:rmsV=式中,N为采样点数,u(i)为采样序列中的第i个采样点。

要求2:所设计的软件需要计算采样的波形周期个数,并控制采样点数大于1个波形周期,小于3个波形周期大小。

要求3:对采样的数据通过串口发送至PC界面。

2、实验目的主要考核学生对TMS320F28335浮点处理器、A/D模块、SCI模块和信号时域分析等知识的掌握。

产生的波形可选择正弦波,也可以是其它任意波形。

如果波形中添加了随机噪声,则建议采用软件设计中加入数字滤波算法,否则可能计算中产生较大的误差。

实验所需的频率不能太大,(建议范围:10Hz~100kHz),采样点建议在256点左右(自己任意设定也可,不少于32点)。

二、硬件框图图1 系统硬件框图图1 给出了该综合实验的硬件框图,首先通过小键盘设置波形的参数,包括频率、幅值以及波形等。

然后通过信号发生器产生模拟信号,由DSP28335的AD通道6进行采样处理。

DSP与PC机之间通过串口进行通信,由DSP28335的SCIb通道处理。

ADC模块有16个转换通道,可配置成两个独立的8通道转换模块,分别对应于管理器A和B,根据用户需求,两个独立的8通道转换模块可以级联成一个8通道模块,在ADC模块中尽管可以多通道输入和有两个排序器,但只有一个A/D转换器可以。

两个8通道模块可以自动对一系列转换进行排序,而且每个模块都可以通过多路复用开关选择任何一个通道。

在级联模式下,自动排序器将作为一个单一的8通道排序器。

A/D和PWMD/A的工作原理及应用

A/D和PWMD/A的工作原理及应用
4.使用PWM(D/A)功能时,首先要使IOC1.0=1, 选择PWM输出功能。然后再将数据送入 PWM_CONTROL寄存器(17H,只写),用来设 定输出脉冲的占空比。
5.滤波的几种方式。
(2)参考电压VREF。VREF的稳定程度直接影响A /D的转换精度。图5-8所示是实际应用中的一个 例子。其中电位器采用多圈式电位器,它定位精 度高且可自锁。如不使用A/D转换器,则必须将 VREF和VCC相连,ANGND和Vss相连。此时 P0口 可作普通的数字口。
图5-8 参考电压VREF
(3)模拟信号输入电路。图5-9所示为一通用 的模拟信号输入电路。它对模拟输入信号进行 偏移和增益处理,使输入到模拟引脚(CH0~ CH7)的电压为0~5V。偏移细调通过R2实现。 增益范围由调整R5完成。
5.1.1 A/D转换器的基本原理
图5-1逐次逼近法原理
10位逐次逼近寄存器SAR初始值为全0。8096 芯片ADC的输入 模拟电压 范围为 0 至VREF。 VREF是模拟基准电压。正常工作时,VREF必须 保持在 5.0±0.5V范围内,并要求能提供5mA 电流。A/D结果用以下公式计算:
1023×(Vin-ANGND)/(VREF-ANGND)
;将AD转换高位放入
LDB 20H,ADRL 20H
;将AD转换低位放入
硬件方面的一些问题:
(1)接地。在整个系统中数字地与模拟地不可形成回路, 以免对模拟信号造成干扰。数字地和模拟地正确的接法 是:在系统中,先将数字地、模拟地分别相连,然后在 系统中选一点(一般选在 A/D转换器处)相连接。另 外,VREF与 ANGND以及VCC与VSS之间都需加滤波电容, 以消除高频干扰。如下图所示。
将某个要转换的数字量(例80H)写入到PWM_CONTROL 中,其值不断与8位循环记数器的内容比较。二者相等时, 比较输出正脉冲,R—S触发器复位,使PWM/P2.5端变为 低电位。PWM_CONTROL中数据为80H时,PWM/P2.5端 输出波形如图5-11所示。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

AD数据采集的“数字滤波”:10个“软
件滤波程序”
在AD采集中经常要用到数字滤波,而不同情况下又有不同的滤波需求,下面是10种经典的软件滤波方法的程序和优缺点分析:
1、限幅滤波法(又称程序判断滤波法)
2、中位值滤波法
3、算术平均滤波法
4、递推平均滤波法(又称滑动平均滤波法)
5、中位值平均滤波法(又称防脉冲干扰平均滤波法)
6、限幅平均滤波法
7、一阶滞后滤波法
8、加权递推平均滤波法
9、消抖滤波法
10、限幅消抖滤波法
1、限副滤波
A、方法:根据经验判断,确定两次采样允许的最大偏差值(设为A),每次检测到新值时判断:
如果本次值与上次值之差;A,则本次值无效,放弃本次值,用上次值代替本次值
B、优点:能有效克服因偶然因素引起的脉冲干扰
C、缺点:无法抑制那种周期性的干扰,平滑度差
程序:
/* A值可根据实际情况调整,value为有效值,new_value为当前采样值,滤波程序返回有效的实际值*/
#define A 10
char value;
char filter()
{
char new_value;
new_value = get_ad();
if ( ( new_value - value >; A ) || ( value - new_value >; A )
return value;
return new_value;
}
2、中位值滤波法
A、方法:连续采样N次(N取奇数),把N次采样值按大小排列,取中间值为本次有效值
B、优点:能有效克服因偶然因素引起的波动干扰,对温度、液位的变化缓慢的被测参数有良好的滤波效果
C、缺点:对流量、速度等快速变化的参数不宜
程序:
/* N值可根据实际情况调整
排序采用冒泡法*/
#define N 11
char filter()
{
char value_buf[N];
char count,i,j,temp;
for ( count=0;count;value_buf[i+1] )
{
temp = value_buf[i];
value_buf[i] = value_buf[i+1];
value_buf[i+1] = temp;
}
}
}
return value_buf[(N-1)/2];
}
3、算术平均滤波法
A、方法:连续取N个采样值进行算术平均运算
N值较大时:信号平滑度较高,但灵敏度较低
N值较小时:信号平滑度较低,但灵敏度较高
N值的选取:一般流量,N=12;压力:N=4
B、优点:适用于对一般具有随机干扰的信号进行滤波这样信号的特点是有一个平均值,信号在某一数值范围附近上下波动
C、缺点:对于测量速度较慢或要求数据计算速度较快的实时控制不适用比较浪费RAM
程序:
#define N 12
char filter()
{
int sum = 0;
for ( count=0;count;value_buf[i+1] )
{
temp = value_buf[i];
value_buf[i] = value_buf[i+1];
value_buf[i+1] = temp;
}
}
}
for(count=1;count;当前有效值,则计数器+1,并判断计数器是否>;=上限N(溢出)
如果计数器溢出,则将本次值替换当前有效值,并清计数器
B、优点:对于变化缓慢的被测参数有较好的滤波效果,可避免在临界值附近控制器的反复开/关跳动或显示器上数值抖动
C、缺点:对于快速变化的参数不宜,如果在计数器溢出的那一次采样到的值恰好是干扰值,则会将干扰值当作有效值导入系统
程序:
#define N 12
char filter()
{
char count=0;
char new_value;
new_value = get_ad();
while (value !=new_value);
{
count++;
if (count>;=N) return new_value;
delay();
new_value = get_ad();
}
return value;
}
10、限幅消抖滤波法
A、方法:相当于&ldquo;限幅滤波法&rdquo;+&ldquo;消抖滤波法&rdquo;,先限幅,后消抖
B、优点:继承了&ldquo;限幅&rdquo;和&ldquo;消抖
&rdquo;的优点,改进了&ldquo;消抖滤波法&rdquo;中的某些缺陷,避免将干扰值导入系统
C、缺点:对于快速变化的参数不宜
程序略参考子程序1、9。
