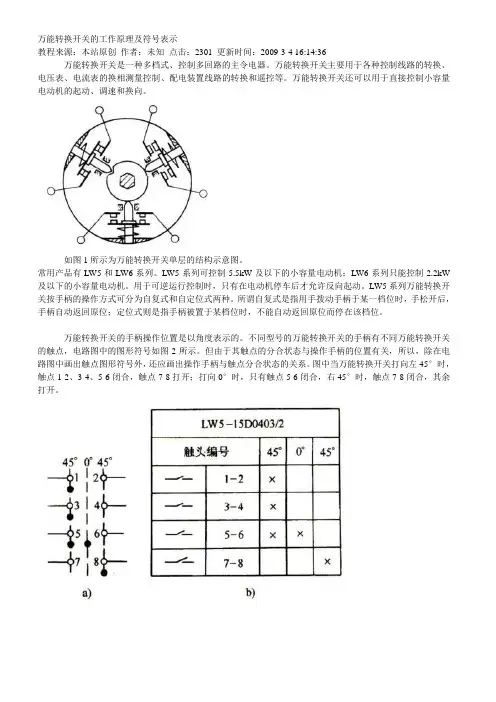

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
正泰万能转换开关接点图编码规则技术交流2010-01-14 20:51:56 阅读1518 评论5 字号：大中小订阅万能转换开关是一种手动操作的低压电器产品，它是基于通过凸轮控制各对触头从而实现对各个独立线路进行控制的目的，由于它的控制靠凸轮来实现，因此俗称凸轮开关。
凸轮开关根据控制的对象和使用的场合不同，大体可以分为万能转换开关和组合开关。
凸轮开关大体由操作机构、定位助力机构、接触系统三个部分组成。
其中接触系统可以由独立接触单位进行线性叠加，每一个接触单元（一节）有两个独立的接触组（1-2、3-4）组成，那么根据排列组合，一个接触单元（一节）可以由4种情况（1-2通3-4断、1-2断3-4断、1-2通3-4通、1-2断3-4通）那么对于n节产品在某个档位的通断情况有4n情况，假如开关有m档，则这个开关理论上存在着m*4n种通断情况。
LW5D万能转换开关选型手册
LW5D万能转换开关LW5D系列万能转换开关主要适用于交流50~60Hz、电压至380V，直流电压至440V 的电路中转换电气控制线路(电磁线圈、电气测量仪表和伺服电动机等)，也可直接控制 5.5kW 三相笼型感应电动机(起动、可逆转换、变速)。
符合标准：GB 14048.5、IEC 60947-5-1。
2.1 主令控制用时型号LW 5 D-16 □□/□接触系统节数(有1-16节)操作图编号特征代号(见表2)约定发热电流值采标代号设计代号万能转换开关2.2 直接控制电动机时型号LW 5 D-16 / 5.5 □/□接触系统节数用途代号：Q1：直接起动；N：可逆转换；S：双速电动机变速；SN：双速电动机变速、可逆；被控制电机最大容量(kW)约定发热电流值采标代号设计代号万能转换开关项目Ue(V)Ie(A)电寿命(次)操作频率次/h机械寿命(次)绝缘电压(V)发热电流(A)AC-155002.0420×10300480×10550V16A3802.62204.6DC-134400.14420×102200.271100.55表 11 适用范围2 型号及含义3 主要参数及技术性能4 其它4.1 按操作方式与操动器位置组合分类定位型使用类别4.2 分类4.2.1 按用途分有主令控制用和直接控制5.5kW电动机用两种；4.2.2 按操作方式分有定位型和自复型两种；4.2.3 按接触系统节数分有1~16节，共16种。
C D E F GH I J K L M N P操作方式代号操作手柄位置。
150。
150。
0。
45。
90。
45。
90。
120。
120。
120。
120。
135。
135。
90。
90。
90。
90。
90。
90。
90。
90。
60。
60。
60。
60。
45。
45。
45。
45。
45。
45。
30。
30。
30。
30。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
45。
45。
45。
45。
万能转换开关原理图
万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时, 触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
45* 0* 45°a)LW5-15DO4O3/2肚头编号45*45°_ —1-2X—-<_3-4X5-6X X__ _ 7-8Xh)12施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD ，各项含义为1 -------- 识别号C65------序列代号N -------- 分断能力，N 为6000A，H 为10000A，L 为15kAC——脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A——额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P——极数，有1、2、3、4极VE ------ 剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD ------ 选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
万能转换开关原理图
万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
1518 542. 将每一档各对触头的通断情况填入表格中，通用“x”表示，断用“ ”表示。
3. 164533303.1516174.322216421641610164582110116 200001605.6.7.8.9.。

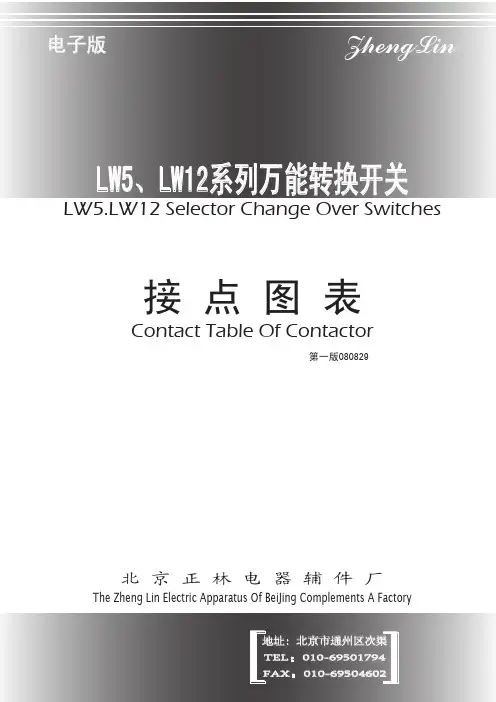

万能转换开关接点图册
