课程设计报告(火灾报警器)
火灾报警系统课程设计报告
火灾报警系统课程设计报告一、引言火灾是一种常见的灾害，对生命财产安全造成了严重威胁。
为了及时发现和报警火灾，保障人们的生命安全，火灾报警系统应运而生。
本文基于火灾报警系统的课程设计，就该系统的原理、组成部分以及设计要点进行详细论述。
二、背景知识1. 火灾报警系统概述火灾报警系统是一种利用传感器检测烟雾、温度等异常信号，并通过声光报警设备向相关人员发送提醒信息的自动化安防设备。
2. 火灾原理简介火源、可燃物和氧气三者合成火灾三要素。
当这三个要素得到满足并达到可燃点时，就会发生火灾。
3. 火焰和烟雾之间的关系燃烧物质产生热量使周围空气加速运动形成起伏不定区域即为“振荡区”。
在某些条件下，振荡区内出现离散中性滑移极化电子云即形成微团。
如是这样，则参与势能面表面过冷过饱和的单原子活动质量粒子几乎处于最稳定状态，这使得振荡区内出现一系列烟滤即是团簇。
在此过程下有可能出现连环交换作用力以致团簇物质必可成化合物,】,【就此产生了不断发展的燃烧撞击，并会渐渐形成片面机能或盘旋卷筒.】4. 火灾报警系统设计要点（1）传感器布局合理：应根据建筑结构特点、风险分析确定传感器的布放位置。
（2）联动控制准确：火灾报警系统应与喷淋系统、排烟系统等进行联动控制。
（3）报警信息快速传输：采用高速网络和信号处理技术，实现快速、准确地传输报警信息。
三、火灾报警系统课程设计方案1. 系统输入与输出设计本次课程设计的输入主要包括来自传感器的异常信号，输出则是通过声光设备向相关人员发送报警信息。
同时，还可以考虑添加屏幕显示模块，实时展示具体的火灾信息。
2. 传感器选型与布局根据建筑结构、消防要求和使用环境等因素综合考虑，我们选择烟感传感器和温度传感器作为主要的检测装置。
根据不同区域的特点进行精细布局，确保覆盖全面。
3. 控制逻辑设计系统通过检测到烟雾或高温情况后，将触发控制逻辑。
首先，声光报警设备会立即启动以向人员发出警示信号。
其次，系统会与喷淋系统、排烟系统等联动，采取相应措施控制火势扩展。
火灾报警器课程设计
火灾报警器 课程设计一、课程目标知识目标：1. 学生能理解火灾报警器的原理和作用，掌握相关的基础知识。
2. 学生能描述火灾报警器的组成部分及其功能。
3. 学生能了解火灾报警器在安全防护中的重要性。
技能目标：1. 学生能够运用所学的知识，正确组装和测试简单的火灾报警器。
2. 学生能够通过实际操作，分析并解决火灾报警器的基本故障。
3. 学生能够运用科学方法，对火灾报警器的性能进行简单的评估。
情感态度价值观目标：1. 培养学生对火灾安全防护的兴趣，提高安全意识。
2. 培养学生合作、探究的学习精神，增强解决问题的自信心。
3. 培养学生尊重科学、尊重生命的价值观，认识到火灾防护对个人和社会的重要性。
课程性质：本课程为科普实践课程，结合物理、化学等学科知识，通过实践操作，提高学生的科学素养和安全意识。
学生特点：六年级学生具备一定的科学基础和动手能力，好奇心强，善于观察和思考。
教学要求：注重理论与实践相结合，关注学生的个体差异，鼓励学生主动参与，培养其创新意识和实践能力。
教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 火灾报警器基础知识- 火灾报警器的定义、原理及分类- 火灾报警器的组成部分及其功能- 火灾报警器在生活中的应用案例2. 火灾报警器的组装与测试- 教材第四章第三节：传感器的工作原理- 实践操作：组装简单的火灾报警器- 测试火灾报警器的响应性能和可靠性3. 火灾报警器故障分析与解决- 教材第四章第四节：常见故障及其排除方法- 分析实例：火灾报警器常见故障原因- 实践操作：学生分组进行故障排查与解决4. 火灾报警器的性能评估- 教材第四章第五节：性能评估方法- 实践操作：对组装的火灾报警器进行性能评估- 分析评估结果，提出改进措施教学进度安排：第一课时：火灾报警器基础知识学习第二课时：火灾报警器的组装与测试第三课时：火灾报警器故障分析与解决第四课时：火灾报警器性能评估及总结教学内容与教材紧密关联，确保科学性和系统性。
火警报警器课程设计
火警报警器课程设计一、课程目标知识目标：1. 学生能理解火警报警器的基本工作原理和电路组成。
2. 学生能掌握相关物理概念，如电流、电压、电阻等，并将其与火警报警器的电路原理相结合。
3. 学生能了解火警报警器在安全防护中的作用，认识到其在日常生活中的重要性。
技能目标：1. 学生能通过动手实践，完成火警报警器的组装和测试。
2. 学生能够运用所学知识，分析并解决火警报警器在实际应用中可能出现的问题。
3. 学生能够运用电路图和简单编程知识，设计简单的火警报警器控制系统。
情感态度价值观目标：1. 学生培养对科学实验和创新的兴趣，增强探究精神和动手能力。
2. 学生认识到火灾的危害，增强安全意识，关注消防安全。
3. 学生通过团队合作，培养沟通协调能力和团队精神。
课程性质：本课程为初中物理实践课程，结合理论知识与实际操作，让学生在动手实践中掌握物理知识。
学生特点：初中学生具有一定的物理基础和动手能力，对新鲜事物充满好奇心，但需要引导和激发。
教学要求：教师需采用启发式教学，引导学生主动探究，注重理论与实践相结合，关注学生的个体差异，提供个性化的指导。
在教学过程中，关注学生的安全意识培养，将安全知识融入课程。
通过课程目标的实现，培养学生的综合素养。
二、教学内容1. 理论知识：- 电流、电压、电阻等基本物理概念回顾。
- 火警报警器的工作原理介绍，包括传感器、放大电路、报警器等组成部分。
- 火灾自动报警系统的类型及特点。
2. 实践操作：- 火警报警器的组装和测试。
- 电路图的识别与绘制。
- 简单编程知识在火警报警器控制系统的应用。
3. 教学大纲：- 第一课时：回顾基本物理概念，介绍火警报警器工作原理。
- 第二课时：学习火灾自动报警系统类型及特点，讨论火警报警器在实际应用中的优缺点。
- 第三课时：动手实践，分组进行火警报警器的组装和测试。
- 第四课时：总结反馈，展示成果，探讨遇到的问题及解决方法。
4. 教材章节：- 《物理》课本第三章第三节：电路的组成与应用。
火灾报警系统的课程设计
火灾报警系统的课程设计一、教学目标本节课的教学目标是让学生了解火灾报警系统的基本原理、结构和功能，掌握火灾报警系统的安装、调试和维护方法，提高学生的防火意识和自我保护能力。
1.了解火灾报警系统的基本原理。
2.掌握火灾报警系统的结构及各个组件的作用。
3.了解火灾报警系统的功能和应用场景。
4.能够熟练操作火灾报警系统，进行安装、调试和维护。
5.能够分析火灾报警系统的工作流程，解决一般性的故障。
情感态度价值观目标：1.增强学生的防火意识，提高自我保护能力。
2.培养学生的团队合作精神，学会与他人共同应对火灾事故。
二、教学内容本节课的教学内容主要包括火灾报警系统的基本原理、结构和功能，火灾报警系统的安装、调试和维护方法。
1.火灾报警系统的基本原理：介绍火灾报警系统的工作原理，让学生了解火灾报警系统是如何检测火灾并发出报警的。
2.火灾报警系统的结构：介绍火灾报警系统的各个组件，如火灾探测器、报警控制器、灭火系统等，并让学生了解各个组件的作用。
3.火灾报警系统的功能：介绍火灾报警系统的各项功能，如火灾检测、报警发出、灭火启动等。
4.火灾报警系统的安装、调试和维护：教授学生如何安装火灾报警系统，如何进行调试和维护，以确保火灾报警系统的正常运行。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：教师通过讲解火灾报警系统的基本原理、结构和功能，使学生掌握相关知识。
2.讨论法：学生分组讨论火灾报警系统的安装、调试和维护方法，促进学生之间的交流与合作。
3.案例分析法：分析火灾事故案例，使学生了解火灾报警系统在实际中的应用和重要性。
4.实验法：学生动手操作火灾报警系统，进行安装、调试和维护，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程标准的火灾报警系统教材，为学生提供系统、全面的知识学习。

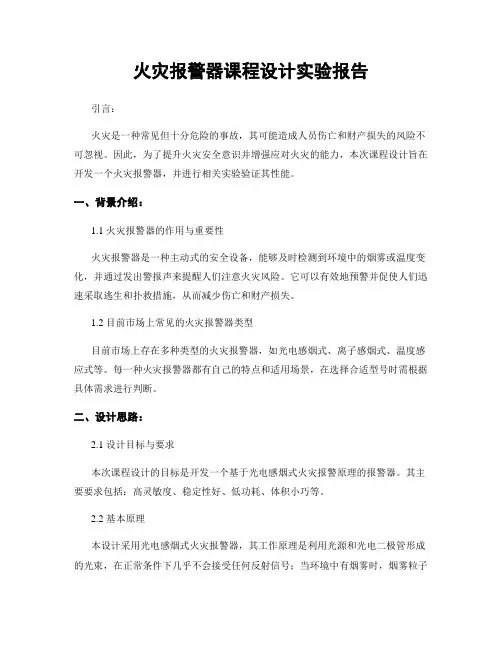

火灾报警器课程设计实验报告
火灾报警器课程设计实验报告引言：火灾是一种常见但十分危险的事故，其可能造成人员伤亡和财产损失的风险不可忽视。
因此，为了提升火灾安全意识并增强应对火灾的能力，本次课程设计旨在开发一个火灾报警器，并进行相关实验验证其性能。
一、背景介绍：1.1 火灾报警器的作用与重要性火灾报警器是一种主动式的安全设备，能够及时检测到环境中的烟雾或温度变化，并通过发出警报声来提醒人们注意火灾风险。
它可以有效地预警并促使人们迅速采取逃生和扑救措施，从而减少伤亡和财产损失。
1.2 目前市场上常见的火灾报警器类型目前市场上存在多种类型的火灾报警器，如光电感烟式、离子感烟式、温度感应式等。
每一种火灾报警器都有自己的特点和适用场景，在选择合适型号时需根据具体需求进行判断。
二、设计思路：2.1 设计目标与要求本次课程设计的目标是开发一个基于光电感烟式火灾报警原理的报警器。
其主要要求包括：高灵敏度、稳定性好、低功耗、体积小巧等。
2.2 基本原理本设计采用光电感烟式火灾报警器，其工作原理是利用光源和光电二极管形成的光束，在正常条件下几乎不会接受任何反射信号；当环境中有烟雾时，烟雾粒子会散射光线，并使部分光线进入到接收传感器，引起输出信号的变化，从而触发报警。
三、实验设计与结果分析：3.1 实验装置搭建首先，我们根据课程设计要求搭建了实验装置。
该装置由一个控制模块、传感器模块和警报模块组成。
其中，控制模块负责监测传感器的状态并进行相应的处理决策；传感器模块通过检测环境中的烟雾情况来触发控制模块；警报模块则负责发出高响度的声音来提醒人们注意火灾危险。
3.2 实验过程与数据记录在实验中，我们分别模拟了正常工作环境和有烟雾环境，并进行了多次测试。
通过记录传感器输出的变化情况以及报警系统是否成功触发，我们得出了如下结果：- 在正常工作环境中，光电感烟式火灾报警器表现稳定，基本没有误报情况出现；- 在加入烟雾模拟物后，报警器能够快速响应，并通过声音告知存在火灾风险。
课程设计报告(火灾报警器)
电子科技大学课程设计报告学生姓名：李星村学号：2013040203027 指导教师：张雅丽一、课程名称：模拟电路基础二、课程设计名称：火灾报警器电路三、课程设计目的：1.了解火灾报警器基本工作原理2.理解火灾报警器电路3.学习运用Multisim仿真软件对电路进行仿真四、课程设计内容：计算火灾报警器电路个原件参数并用Multisim进行电路仿真，观察报警器工作情况。
五、课程设计步骤：1. 查看资料书籍了解火灾报警器工作原理：正常情况下，即无火情时，两个温度传感器产生的电压相等，即u11=u12，发光二极管不亮，蜂鸣器不响；有火情时，u11不等于u12，即产生电压差，使得发光二极管发亮，蜂鸣器鸣叫报警。
故可用函数发生器产生0V信号表示正常情况，用有幅度的信号代表火灾发生时两输入端产生的电压差。
2.设计出总体框图以及电路图总体图3.设计各个部分电路具体参数：选取Ｒ１＝200Ω，Ｒ２＝400Ω，从而，通过一级运放后的输出电压Ｕ１＝Ｒ２·（ＵＩ１－ＵＩ２）／Ｒ１第二级运放有门限电压ＵT＝VCC·Ｒ４／（Ｒ３＋Ｒ４）可以选Ｒ３＝100Ω，Ｒ４＝２00Ω，从而ＵT＝4V。
当Ｕ１＇＞ＵT时，ＵＯＨ＝ＵＺ。
发光二极管ＵＤ＝２．５Ｖ，ＩＤ≦２０ｍＡ。
由ＩＤ＝（ＵＯＨ－ＵＤ）／Ｒ５，可以得出Ｒ５＝1.2KΩ。
三极管的基极电流ＩＢ＝（ＵＯＨ－ＵＢＥ）／Ｒ６，ＵＢＤ＝０．７Ｖ，ＩＢ约为几毫安，因此Ｒ６可以选1.8ＫΩ。
蜂鸣器电流即集电极电流ＩＣ＝βＩＢ电源为直流电源，加在运放上的为１２Ｖ，具体位置参看电路图。
4.对电路进行初步测试并进行修改调试：在进行初步调试是发现LED两端电压过大，在实际情况中很容易烧坏二极管，故采用在其两端接入稳压二极管，是发光二极管正常工作。
最终得到实际电路如图.六、仿真数据及结果分析：1.当函数发生器输入峰值小于1V的交流信号时，发光二极管不发光，蜂鸣器不响，即还未达到报警器工作的电压差值。
简易火灾报警器报告
简易火灾报警器摘要本实验通过使用热敏电阻随温度电阻值旳减小来控制比例运算电路旳反向端旳电压,从而使二级运放旳输入电压增大而使其超过阀值电压。
单限比较器实现电压旳跳变。
输出高电平使发光二极管和晶体管导通,从而驱动声光报警电路报警。
本次实验通过设计简易火灾报警器,使人们进一步理解它旳作用及原理，以便在后来更好旳应用和使用它。
核心词：热敏电阻;比例运算电路；单限比较器；声光报警电路一设计任务及规定１.1 引言生活中难免遇到火灾旳发生，因此一种火灾报警器是十分必要旳。
在火灾未发生前防患于未然。
1.２设计任务及重要技术指标和规定●规定电路可以通过热敏电阻实现对温度旳控制,从而当温度升高时会有声光报警信号（灯发光，蜂鸣器发声）。
●温度范畴t 7０℃。
●规定温度必须手动调节。
二元器件简介2.1 设计所用元器件模拟电路实验箱１台数字万用表1个热敏电阻2个发光二极管1个蜂鸣器１个NPN三极管１个双向稳压管1个LM32４集成块1个1０Ｋ，２0K，３Ｋ电阻各2个2Ｋ,51欧姆电阻各1个2.2 元器件简介LM324系列器件为价格便宜旳带有真差动输入旳四运算放大器。
与单电源应用场合旳原则运算放大器相比,它们有某些明显长处。
该四放大器可以工作在低到３.0伏或者高到3２伏旳电源下，静态电流为ＭC1741旳静态电流旳五分之一。
共模输入范畴涉及负电源，因而消除了在许多应用场合中采用外部偏置元件旳必要性。
每一组运算放大器可用图１所示旳符号来表达，它有５个引出脚,其中“+”、“-”为两个信号输入端，“V＋”、“V-”为正、负电源端，“Vｏ”为输出端。
两个信号输入端中,Vi-(-）为反相输入端，表达运放输出端Ｖｏ旳信号与该输入端旳位相反;Vi+（+）为同相输入端,表达运放输出端Vo旳信号与该输入端旳相位相似。
ＬM32４旳引脚排列见图2-1。
图2-1 LM324旳引三设计原理和数据分析3.1 电路构成部分如图3-１:图3-1火灾报警电路图3.２热敏电阻热敏电阻随温度旳变化阻值变小，因此分压减小。
火灾报警器课程设计报告
⽕灾报警器课程设计报告本科课程设计报告题⽬：⽕灾报警器设计院（系）：电⽓与信息⼯程学院专业：电⼦信息⼯程班级：姓名：学号：指导教师：设计⽇期：2012年11⽉29⽇报告书写要求1、报告封⽪标题栏为宋体⼩三号居中，下划线需右边对齐。
2、报告的撰写要求条理清晰、语⾔准确、表述简明。
报告中段⾸空两个字符，中⽂字体为宋体五号，数字、字符、字母为Times New Roman五号，且单倍⾏距。
3、报告中插图应与⽂字紧密配合，⽂图相符，技术内容正确。
每个图都应配有图题（由图号和图名组成）。
图题（宋体⼩五号）置于图下居中，其中图号按顺序编排，图名在图号之后空⼀格排写。
图中若有分图时，分图号⽤(a)、(b)等置于分图之下。
4、报告中插表应与⽂字紧密配合，⽂表相符，技术内容正确。
表格不加左、右边线，每个表应配有表题（由表号和表名组成）。
表题（宋体⼩五号）置于表上居中，其中表号按顺序编排，表名在表号之后空⼀格排写。
5、报告中公式原则上居中书写。
若公式前有⽂字（如“解”、“假定”等），⽂字顶格书写，公式仍居中写。
公式末不加标点。
公式序号按顺序编排，如报告中第⼀部分的第⼀个公式序号为“（1-1）”，⽂中引⽤公式时，⼀般⽤“见式（1-1）”或“由公式（1-1）”。
6、参考⽂献反映报告的取材来源，是报告不可缺少的组成部分，参考⽂献数量⼀般为8～10篇。
引⽤⽂献标⽰应置于所引内容最末句的右上⾓，⽤⼩五号字体。
所引⽂献编号⽤阿拉伯数字置于⽅括号“[ ]”中，如“⼆次铣削[1]”。
参考⽂献应按在⽂中出现的顺序编排，常⽤参考⽂献编写项⽬和顺序规定如下：(1)著作图书⽂献：序号└─┘作者．书名．版次．出版者，出版年：引⽤部分起⽌页第⼀版应省略(2)翻译图书⽂献：序号└─┘作者．书名．译者．版次．出版者，出版年：引⽤部分起⽌页第⼀版应省略(3)学术刊物⽂献：序号└─┘作者．⽂章名．学术刊物名．年，卷（期）：引⽤部分起⽌页(4)学术会议⽂献：序号└─┘作者．⽂章名．编者名．会议名称，会议地址，年份．出版地，出版者，出版年：引⽤部分起⽌页(5)学位论⽂类参考⽂献：序号└─┘研究⽣名．学位论⽂题⽬．学校及学位论⽂级别．答辩年份：引⽤部分起⽌页7、若设计完成实物制作需在报告后附录硬件电路原理图和实物测试图，附录的序号采⽤“附录1”、“附录2”等，并注明附录的内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

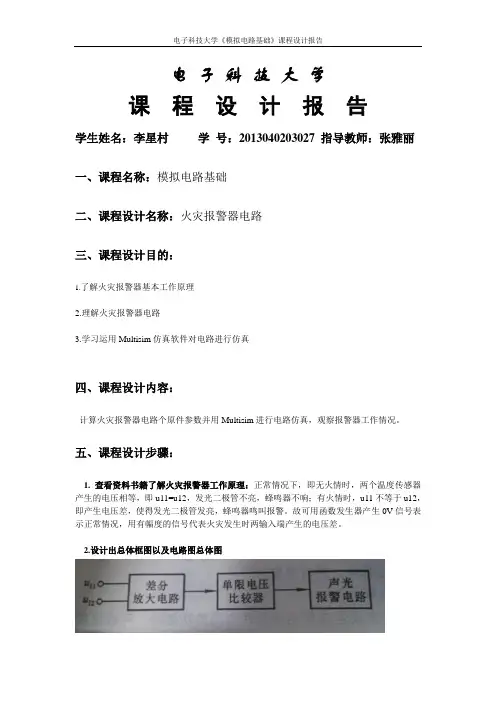

电子科技大学
课程设计报告
学生姓名：李星村学号：2013040203027 指导教师：张雅丽
一、课程名称：模拟电路基础
二、课程设计名称：火灾报警器电路
三、课程设计目的：
1.了解火灾报警器基本工作原理
2.理解火灾报警器电路
3.学习运用Multisim仿真软件对电路进行仿真
四、课程设计内容：
计算火灾报警器电路个原件参数并用Multisim进行电路仿真，观察报警器工作情况。
五、课程设计步骤：
1. 查看资料书籍了解火灾报警器工作原理：正常情况下，即无火情时，两个温度传感器产生的电压相等，即u11=u12，发光二极管不亮，蜂鸣器不响；有火情时，u11不等于u12，即产生电压差，使得发光二极管发亮，蜂鸣器鸣叫报警。
故可用函数发生器产生0V信号表示正常情况，用有幅度的信号代表火灾发生时两输入端产生的电压差。
2.设计出总体框图以及电路图总体图
3.设计各个部分电路具体参数：
选取Ｒ１＝200Ω，Ｒ２＝400Ω，从而，通过一级运放后的输出电压Ｕ１＝Ｒ２·（ＵＩ１－ＵＩ２）／Ｒ１
第二级运放有门限电压ＵT＝VCC·Ｒ４／（Ｒ３＋Ｒ４）可以选Ｒ３＝100Ω，Ｒ４＝２00Ω，从而ＵT＝4V。
当Ｕ１＇＞ＵT时，ＵＯＨ＝ＵＺ。
发光二极管ＵＤ＝２．５Ｖ，ＩＤ≦２０ｍＡ。
由ＩＤ＝（ＵＯＨ－ＵＤ）／Ｒ５，可以得出Ｒ５＝1.2KΩ。
三极管的基极电流ＩＢ＝（ＵＯＨ－ＵＢＥ）／Ｒ６，ＵＢＤ＝０．７Ｖ，ＩＢ约为几毫安，因此Ｒ６可以选1.8ＫΩ。
蜂鸣器电流即集电极电流ＩＣ＝βＩＢ
电源为直流电源，加在运放上的为１２Ｖ，具体位置参看电路图。
4.对电路进行初步测试并进行修改调试：在进行初步调试是发现LED两端电压过大，在实际情况中很容易烧坏二极管，故采用在其两端接入稳压二极管，是发光二极管正常工作。
最
终得到实际电路如图.
六、仿真数据及结果分析：
1.当函数发生器输入峰值小于1V的交流信号时，发光二极管不发光，蜂鸣器不响，即还未达到报警器工作的电压差值。
2.当输入大于1V电压信号是，报警器工作，发光二极管发光，蜂鸣器响即报警器工作。
七、课程设计结论：
通过仿真，可知当没有火情即u11-u12数值很小时，发光二极管不发光，蜂鸣器不鸣叫；当出现火情即u11-u12达到一定程度时，发光二极管发光，蜂鸣器发出警告。
八、总结及心得体会：
经过Multisim进行仿真，发现了一些问题。
一开始的时候将原件选错，导致仿真有很多错误。
经过一一仔细检查，我还是将其改善了很多，虽然不是很好，但是也是我认真做了的。
同时在仿真过程中经常出现仿真错误的情况，大多都是由于原件选择不合适，以及元器件正反极性的问题。
这次的课程设计，让我对模拟电路基础的理论有了更深的了解。
在这个过程中，我熟悉了常用电子器件的类别、型号、规格、性能及其使用范围，在不懂的时候学会了如何快速查找资料，查阅有关的电子器件图书。
在这次设计中，我感受到了电路的神奇，也增加了我对电路设计的兴趣与自信。
