轴承游隙测量方法轴承游隙是指在轴承内部由于制造和安装误差所造成的空隙，它直接影响着轴承的运行性能和使用寿命。
因此，正确测量轴承游隙对于轴承的性能评价和质量控制至关重要。
本文将介绍几种常用的轴承游隙测量方法，希望能够为相关领域的从业人员提供一些参考和帮助。
一、外径测量法。
外径测量法是一种常用的轴承游隙测量方法。
首先，需要使用外径千分尺或外径测微仪来测量轴承的外径尺寸，然后将测得的数值与轴承的设计尺寸进行比较，计算出轴承的游隙值。
外径测量法简单易行，但需要注意测量时的精度和准确度，以确保测量结果的可靠性。
二、内径测量法。
内径测量法是另一种常用的轴承游隙测量方法。
在进行内径测量时，通常会使用内径千分尺或内径测微仪，将其插入轴承内孔进行测量，然后根据测得的数值和轴承设计尺寸进行比较，计算出轴承的游隙值。
内径测量法同样需要注意测量精度和准确度，以确保测量结果的可靠性。
三、振动测量法。
振动测量法是一种非接触式的轴承游隙测量方法。
通过在轴承上施加一定的振动力，然后使用加速度传感器或振动传感器来测量轴承的振动响应，根据振动信号的频率和幅值来计算轴承的游隙值。
振动测量法无需接触轴承表面，可以避免测量误差，但需要注意振动力的施加和测量设备的准确性。
四、装配测量法。
装配测量法是一种在轴承安装后进行测量的方法。
通过在轴承安装完成后，使用游隙测量仪器对轴承的游隙进行测量，根据测量结果来评估轴承的装配质量和游隙数值。
装配测量法能够直接反映轴承在实际工作状态下的游隙情况，但需要注意测量时的环境和条件对测量结果的影响。
五、综合分析法。
综合分析法是一种将多种测量方法结合起来进行综合分析的方法。
通过对轴承进行外径、内径、振动和装配等多种测量方法的综合分析，可以更全面地了解轴承的游隙情况，为轴承的设计和使用提供更可靠的数据支持。
综合分析法需要对各种测量方法有深入的了解和掌握，以确保综合分析结果的准确性和可靠性。
总结。
轴承游隙的准确测量对于轴承的设计和使用至关重要。
滚动轴承径向游隙测量仪使用说明书 X095D
安装使用产品前，请仔细阅读说明书X095D型滚动轴承径向游隙测量仪使用说明书深圳市君达时代仪器有限公司共14页第1页目录一、用途 (2)二、主要技术参数 (2)三、结构简述 (2)四、结构简图 (3)五、调整与使用 (5)六、维护与保养 (12)七、用户需知 (12)八、备注 (14)附图一调整仪器精度用实体样圈图 (12)附图二重锤、钢带、连接件装配图 (13)附图三测量圆柱滚子轴承所用的挡圈图 (13)共14页第2页一、用途本测量仪是用来测量球或滚动轴承的径向有负荷游隙值。
适用于需要对径向游隙进行测量的企业或有关科学研究部门。
二、主要技术参数单位：mm1、可测轴承内径……………………………………………18~180可测轴承的最大外径 (280)2、示值误差8～75…………………………………………±0.001580～180………………………………………±0.0025示值变动性：18～75……………………………………0.001580～180……………………………………0.00253、测量仪表分辨率………………………………………0.00014、传感器线性误差………………………………………0.5%FS5、仪器的振动噪音………………………………………≤70dB6、施加于被测轴承的负荷量……………………………30～115N7、测量仪使用的气压……………………………………≥0.5MPa8、电气箱使用的电源……………………………………AC220V/50HZ三、结构简述测量仪由仪器体、测量机构、加负荷机构、气动控制系统、电气控制系统等组成。
仪器体（1）是联系各个系统的主体。
在仪器体前面本的中心部位，装有用于固定芯轴（6）的芯轴座（23），在芯轴座的上方装有测量部分，在芯轴座的左侧装置着加负荷机构的上下导块（12）和（5）;仪器体的背面下方装有气源引入管路和三联体,上方装有上气缸调压阀（17）和下气缸调压阀（16）;仪器体的壳体内部装置着振动器（31）、测量机构的重锤（29）;仪器体的右侧面装有面板（20），紧挨着芯轴座的左侧装有接近开关（7）。
轴承游隙的测量方法
轴承游隙的测量方法作者：Admin 发布时间：2010-08-18 08:39:53 点击量：1221 来源：网络融合1.轴承单体的游隙测定测定轴承单体的游隙时，将轴承立置于平台上，用手压住轴承外圈，注意保持内外圈不倾斜，左右转动内圈1/2-1圈，使滚子稳定。
然后，将左右列的任意一个滚子分别置于正上位。
用塞尺测量内部游隙，其测量位置和测量点根据轴承外径大小有些不同。
外圈外径大于200mm的轴承游隙测定把塞尺插入轴承正上面的2列滚子与外圈子之间和相对轴承中心左右对称位置的2列滚子与内圈之间的位置上，测定各轴承内部游隙。
轴承内部游隙（R）是，把在轴承正上面2列滚子与外圈之间测定的轴承内部游隙分别设(r1)`(r2),在轴承正上面的内部游隙设为（RT）。
RT=1/2（r1+r2）把相对轴承中心左右对称位置的2列滚子与外圈之间测定的轴承内部游隙和在左侧的2列滚子与外圈之间侧定的游隙，分设为rL1`rL2,在左侧的轴承内部游隙设RL.RL=1/2(rL1+rL2)把在右侧的2列滚子与外圈之间侧定的游隙分别设为rR1`rR2右侧的轴承内部游隙设定rR.rR=1/2(rR1+rR2)用下式求出轴承内部游隙r=1/2(RT+RL+rR)2.轴承装在轴或紧定套上的游隙测定测定轴承的外圈价于滚子呈下垂状态时的游隙。
首先保证轴承的正直姿态左右转动外圈1/2-1圈，2列滚子列的任意一个滚子分别呈正下方的位置。
用塞尺测定游隙，测定部位根据轴承外圈外径大小有些不同。
外圈外径大于200mm的轴承游隙测定把塞尺插入轴承正上面的2列滚子与外圈之间和相对轴承中心左右对称位置的2列滚子与内圈之间，测定各轴承内部游隙。
轴承内部游隙r是，把轴承正下面的2列滚子与外圈之间测定轴承的内部游隙分别设为rS1`rS2，在轴承正上面的内部游隙设定为rS.rS=1/2(rS1+rS2)把相对轴承中心左右对称位置的2列滚子与外圈之间测定的轴承内部游隙和在左侧的2列滚子与外圈之间测定的游隙，分别设定为rL1`rL2，把左侧的轴承内部游隙设为rL.rL=1/2(rL1+rL2)把右侧的2列滚子与外圈之间测定的游隙分别设定为R1`rR2,右侧的轴承内部游隙设定为rR.rR=1/2(R1+R2)用下式求轴承内部游隙。
减速机轴承游隙调整技巧及测量的方法
减速机轴承游隙调整技巧及测量的方法减速机轴承游隙是指轴承内圈与外圈之间的相对运动量，它对减速机的性能和寿命有重要影响。
适当的轴承游隙可以保证轴承工作正常，但过大或过小的轴承游隙都会导致轴承的寿命减低，甚至损坏。
因此，准确测量并调整轴承游隙至适当水平是非常重要的。
一、轴承游隙的测量方法：1.采用轻载检测法：a.将轴承组装到没有负载的主轴上，并确保轴承的状态已经稳定。
b.用测量仪器（如游标卡尺）测量主轴轴承内圈的内径，记录测量结果A。
c.用同一测量仪器测量主轴轴承外圈的外径，记录测量结果B。
d.计算轴承游隙：游隙=B-A。
2.采用偏斜法：a.将减速机的输入轴与输出轴分别固定住，确保轴承处于静止状态。
b.用力施加在轴承内圈上，使内圈与外圈相对运动。
力的大小可以根据轴承的尺寸和类型来确定。
c.采用测量仪器（如深度规）测量内圈的移动量，记录测量结果C。
d.计算轴承游隙：游隙=C/2二、调整轴承游隙的技巧：1.调整轴承游隙时，首先需要了解轴承的设计要求和技术规范。
根据设计要求和技术规范，确定轴承游隙的范围。
2.调整轴承游隙之前，需要清洁轴承及相应的部件，确保调整结果准确。
3.调整轴承游隙时，可以通过更换不同厚度的衬垫或调整轴承的安装位置来实现。
4.调整轴承游隙时，应逐步调整，每次调整后都要进行测量，直到达到设定的游隙范围。
5.在调整轴承游隙过程中，应适当施加轻微的力，以帮助轴承的润滑和相对运动。
6.调整完成后，应再次进行测量，确保轴承游隙达到设定的范围，并进行必要的润滑。
三、注意事项：1.在测量和调整轴承游隙时，应选择适当的测量仪器和工具，并确保其准确性和稳定性。
2.需要根据轴承的型号和尺寸，选择合适的测量方法和调整方式。
3.在操作过程中，应注意保护轴承和相应的部件，防止损坏或污染。
4.需要遵循轴承制造商的建议和要求，确保轴承的正常工作和寿命。
总结：准确测量和调整减速机轴承的游隙，可以提高减速机的工作性能和寿命。
轴承游隙测量
α－轴承接触角 △r －轴承径向游隙 △a －轴承轴向游隙
黄石人本轴承有限公司 5
Huangshi C&U Bearings Co,.LTD

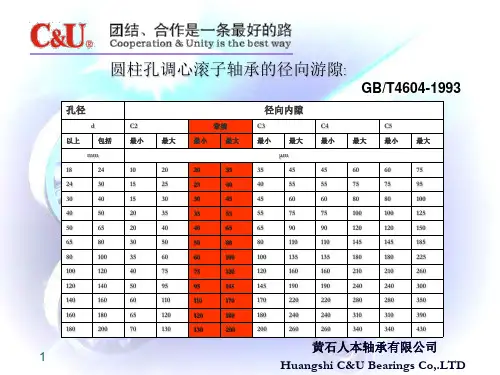

对于调心滚子轴承的径向游隙，通常采用塞尺测量方法
