真空泵型号 各类真空泵工作原理及优缺点
真空泵各种形式优缺点
优点：结构紧凑，抽速快，效率高。无油运行，设备本身不产生制造污染，噪音小，性能稳 定，无需定时保养，节省成本。泵腔与泵爪含特殊涂层，防腐耐磨，超强的粉尘和腐蚀性气 体处理能力，持久耐用，提高生产力，能抽除腐蚀性、有毒性、放射性及含有粉尘的气体。 缺点：爪泵的级间隔板几乎无法做表面处理，转子表面的防腐涂层也容易在装配时受损，爪 泵对设备装备要求较高，爪式泵拆卸困难，维修不方便。
（2）、往复式真空泵：
往复式真空泵的工作原理： 当电机驱动下，通过曲柄连
杆机构的作用，使气缸做往复运 动，同时通过气缸两侧的排气阀 的限位控制，达到抽气与排气的 目的，如此循环工作，达到被抽 容器稳定的真空压力
优点：是新投入使用的泵真空度相对比较高，适用于抽吸不凝性（空气类）气体，造价低
缺点：因活塞是运转部件，因此活塞的磨损是避免不了的，随着检修次数的增加工作真空度 将不断下降，直至满足不了生产的要求。此类泵工作噪音大，耗油量大，故障率高也是其致 命的缺点，不能抽吸带有颗粒状的介质。
优点：油封式真空泵就是用油将相向运动的零部件和排气阀零件间密封起来；将有害空 间充填，使得高压气体反突破的机会少得多，密封性能也就好得多，从而使泵能达到较 高的真空度。由于油封式真空泵均装有气镇装置，故也可以抽除潮湿气体，并以体积小 巧著称 缺点：不适于抽除含氧过高、有爆炸性、对黑色金属有腐蚀性，对泵密封油起化学作用、 及含有颗粒灰尘的气体。
（5）、干式式真空泵： （ 5-2 ）、爪泵：
爪式泵的工作原理： 电机通过电机齿轮传递给
介轮，再由介轮传递给主动 齿轮带动同步从动齿轮做同 步反方向运转，主动轴、从 动轴便带动一级转子、二级 转子、三级转子、四级转子 进行连续吸排气做功，被抽 气体通过进气口,进入进气口 通道，在一级转子对的压缩 下，一级泵腔内的气体通过 一级排气道,进入二 级泵腔， 二、三、四级泵腔内的气体 做同样的运动，经四级排气 道进入冷凝缓冲区，液体流 向排液道,通过液体收集口可 直接回收，残存气体通过消 声器，排气口排出泵外，从 而起到抽真空以及气液分离 的作用。
几种真空泵的优缺点
几种真空泵的优缺点 The manuscript was revised on the evening of 2021几种真空泵的优缺点化工行业常见的的几种真空泵及其优缺点：1、化工行业经常使用的几种真空泵——化工行业上常见的真空泵可以简单的分为变容积式真空泵和喷射真空泵，变容积式真空泵是利用泵腔容积的周期变化来完成吸气和排气的装置，往复真空泵、旋片真空泵、滑阀真空泵、水环真空泵、罗茨真空泵就是属于变容积式真空泵。
喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵，水喷射真空泵、蒸汽喷射真空泵、汽水串联喷射真空泵、汽水组合喷射真空泵同属于喷射真空泵。
2、变容积式真空泵的工作原理和优缺点（1）往复真空泵、旋片真空泵、滑阀真空泵、罗茨真空泵是靠活塞往复运动或旋转将气体吸入、压缩并排出。
它们的优点是新投入使用的泵真空度相对比较高，但是活塞是运转部件，因此活塞的磨损是避免不了的，随着检修次数的增加工作真空度将不断下降，直至满足不了生产的要求。
此类泵工作噪音大，耗油量大，故障率高也是其致命的缺点，一般都需要开一台备用一台，这无形中增加了设备投资与运行费用。
另外如果用此类泵抽吸水蒸汽等可凝性气体，将使润滑油乳化，因此只能应用在抽吸不凝性（空气类）气体，也不能抽吸带有颗粒状的介质，这也就限制了其适用范围。
（2）水环真空泵是靠装在泵壳内的带有多叶片的偏心转子旋转，把水抛向泵壳形成与泵壳同心的水环，水环与转子叶片形成了容积周期变化从而将气体吸入、压缩并排出。
它的优点是低真空时抽气量大、可以直接抽吸水蒸汽等可凝性气体。
它的缺点是真空度低；不能抽吸带有颗粒状的介质；转子高速旋转不易做防腐处理，因此不能抽吸具有腐蚀性的介质。
3、喷射真空泵的工作原理和优缺点喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵。
它分为水喷射真空泵、蒸汽喷射真空泵、汽水串联喷射真空泵、汽水组合喷射真空泵。
真空泵种类及工作原理

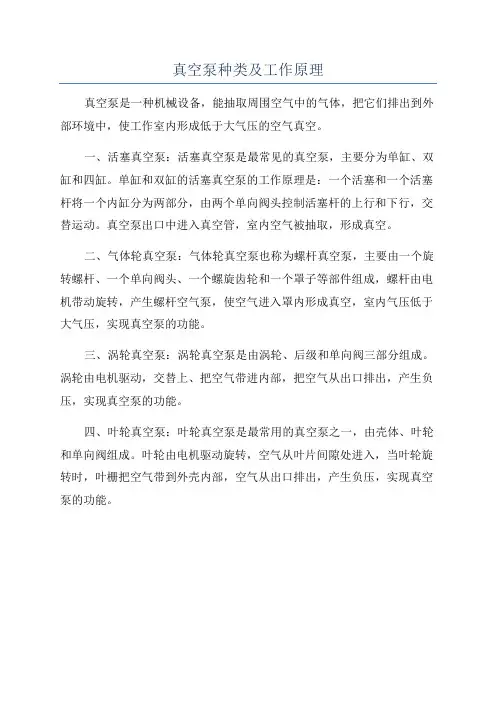

真空泵种类及工作原理
真空泵是一种机械设备，能抽取周围空气中的气体，把它们排出到外部环境中，使工作室内形成低于大气压的空气真空。
一、活塞真空泵：活塞真空泵是最常见的真空泵，主要分为单缸、双缸和四缸。
单缸和双缸的活塞真空泵的工作原理是：一个活塞和一个活塞杆将一个内缸分为两部分，由两个单向阀头控制活塞杆的上行和下行，交替运动。
真空泵出口中进入真空管，室内空气被抽取，形成真空。
二、气体轮真空泵：气体轮真空泵也称为螺杆真空泵，主要由一个旋转螺杆、一个单向阀头、一个螺旋齿轮和一个罩子等部件组成，螺杆由电机带动旋转，产生螺杆空气泵，使空气进入罩内形成真空，室内气压低于大气压，实现真空泵的功能。
三、涡轮真空泵：涡轮真空泵是由涡轮、后级和单向阀三部分组成。
涡轮由电机驱动，交替上、把空气带进内部，把空气从出口排出，产生负压，实现真空泵的功能。
四、叶轮真空泵：叶轮真空泵是最常用的真空泵之一，由壳体、叶轮和单向阀组成。
叶轮由电机驱动旋转，空气从叶片间隙处进入，当叶轮旋转时，叶栅把空气带到外壳内部，空气从出口排出，产生负压，实现真空泵的功能。
19种泵的工作原理（动态图）及优点和缺点以及性能介绍《干货》
19种泵的⼯作原理（动态图）及优点和缺点以及性能介绍《⼲货》泵是输送流体或使流体增压的机械，主要⽤来输送⽔、油、矿浆、酸碱液、乳化液、悬乳液、⽓混合物和液态⾦属等，是矿业、化⼯和冶⾦等⾏业常见的输送设备，下⾯为⼤家整理了19种泵（齿轮泵、离⼼泵、螺杆泵、往复泵、活塞泵、液压柱塞泵、泥浆泵、⽓动隔膜泵、轴流管道泵、⾃吸泵、旋涡泵、⽔环式真空泵、罗茨真空泵、旋⽚式真空泵、⽓⽓增压泵、⽓液增压泵、蒸汽喷射泵）的动态⼯作原理和特点，以期对⼤家在泵的选型和使⽤⽅⾯有⼀定的帮助。
1齿轮泵⼯作原理：齿轮泵的两齿轮的齿相互分开，形成低压，液体吸⼊，并沿壳壁送到另⼀侧。
另⼀侧两齿轮互相合拢，形成⾼压将液体排出。
优点：结构简单紧凑、体积⼩、质量轻、⼯艺性好、价格便宜、⾃吸⼒强、对油液污染不敏感、转速范围⼤、能耐冲击性负载、维护⽅便、⼯作可靠。
缺点：径向⼒不平衡、流动脉动⼤、噪声⼤、效率低，零件的互换性差，磨损后不易修复，不能做变量泵⽤。
2离⼼泵⼯作原理：离⼼泵⼯作时，液体注满泵壳，叶轮⾼速旋转，液体在离⼼⼒作⽤下产⽣⾼速度，⾼速液体经过逐渐扩⼤的泵壳通道，动压头转变为静压头。
性能特点：⾼效节能：泵有⾼效的⽔⼒形线，⼯作效率⾼。
安装、维修⽅便：⽴式管道式结构，泵的进出⼝能象阀门⼀样安装在管路的任何位置及任何⽅向，安装维修极为⽅便。
运⾏平稳，安全可靠：电机轴和⽔泵轴为同轴直联、同⼼度⾼，运⾏平稳，安全可靠。
不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴⼀旦被锈蚀，易造成机械密封失效。
采⽤镶配不锈钢轴套，避免锈蚀发⽣，提⾼了轴寿命，降低了运⾏维护成本。
轴承：泵所配电机中下轴伸端轴承采⽤封闭式轴承，正常使⽤时，免电机轴承的维护保养。
机封：机械密封基件⼀般选⽤橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道⾯密封，在清⽔介质时提⾼了密封效果。
3多级离⼼泵⼯作原理：多级离⼼泵与单级泵相⽐，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸⽔和压⽔，从⽽将⽔扬到很⾼的位置，扬程可根据需要⽽增减⽔泵叶轮的级数。
常见真空泵的种类及原理性能及操作规程
常见真空泵的种类及原理性能及操作规程常见真空泵的种类及原理性能真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。
真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
随着真空应用的进展，真空泵的种类已进展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。
常见真空泵的种类及原理性能1、旋转式机械泵以油封式真空泵为例加以介绍。
构造：偏心轴转子,固定翼,油。
旋转动力是电机。
原理：转子紧贴泵壁内侧旋转。
固定翼随之下移,转子到达油面后,空气被压缩,压缩后的空气压力高于外界大气压之后从排气口排出。
特征：排气本领由压缩比决议,可达0.1Pa程度。
操作简单。
可以从大气压状态下启动。
油要蒸发。
为了避开油或其它液体进入真空腔内,不用油或其它液体的干式真空泵正在成为紧要的旋转式机械泵。
2、分子泵构造：电机驱动的高速旋转叶片,泵壁上固定的固定叶片。
原理：每分钟旋转数万次的高速旋转叶片撞击气体分子,被撞击的气体分子碰撞到固定叶片后又被弹到下一个旋转叶片上,最后被送到排气口。
旋转叶片和固定叶片的方向相反,使分子难于逆行。
这种排气方式,排气速度不因气体种类而变。
特征：不用油,工作环境清洁,可到达10—10Pa的真空度。
排气速度不受气体种类影响。
构造多而杂,价格昂贵,高速旋转,要注意安装要求。
有振动。
需要和其它初段排气泵组合。
3、离子泵构造：强磁铁,蜂窝状阳极,钛（Ti）阴极。
原理：通过溅射现象,使Ti离子化,Ti离子化学反应活性高。
和气体分子反应之后生成化合物。
一部分气体分子也离子化之后向阴极加速,使阴极的Ti被溅射后,一部分别子进入阴极内部。
特征：能达到超高真空（10—10Pa）。
需要和其它初段排气泵组合。
有确定寿命。
4、Ti升华泵构造：加热电阻丝、Ti材料（线或球）。
原理：通过加热电阻丝,使Ti升华。
各种真空泵的工作原理
各种真空泵的工作原理一、引言真空泵是一种用于排除封闭空间中气体分子的设备，广泛应用于科研实验、工业生产以及医疗设备等领域。
不同类型的真空泵具有不同的工作原理，本文将详细介绍几种常见的真空泵及其工作原理。
二、离心泵的工作原理离心泵是一种常见且高效的真空泵，其工作原理基于离心力的作用。
当泵转子旋转时，离心力将气体分子推向泵的外部，从而形成真空。
离心泵通常由一个转子和一个密封的壳体组成。
当转子旋转时，气体分子被离心力推向泵的外部，从而降低了泵内的气体压力。
三、旋片泵的工作原理旋片泵是一种常用的容积式真空泵，其工作原理基于旋转叶片的运动。
旋片泵由一个旋转的叶片和一个静止的壳体组成。
当叶片旋转时，气体分子被吸入泵的腔体中。
随着叶片的旋转，气体分子被压缩并排出泵体，从而形成真空。
四、根式泵的工作原理根式泵是一种容积式真空泵，其工作原理基于两个螺杆的旋转。
根式泵由一个主螺杆和一个从螺杆组成。
当两个螺杆旋转时，气体分子被吸入泵的腔体中，并随着螺杆的旋转逐渐被压缩和排出泵体。
根式泵具有较高的抽气速度和较低的极限压力。
五、涡旋泵的工作原理涡旋泵是一种容积式真空泵，其工作原理基于旋转离心力的产生。
涡旋泵由一个旋转的叶片和一个静止的壳体组成。
当叶片旋转时，气体分子被吸入泵的腔体中，并随着叶片的旋转逐渐被压缩和排出泵体。
涡旋泵具有较高的抽气速度和较低的极限压力。
六、分子泵的工作原理分子泵是一种高真空泵，其工作原理基于分子之间的碰撞。
分子泵由一个旋转的转子和一个静止的壳体组成。
当转子旋转时，气体分子在高速旋转的转子表面上发生碰撞，并被逐渐排出泵体，从而形成高真空。
分子泵具有极高的抽气速度和极低的极限压力。
七、总结各种真空泵具有不同的工作原理，包括离心泵、旋片泵、根式泵、涡旋泵和分子泵等。
离心泵通过离心力将气体分子推向泵的外部，旋片泵通过旋转叶片的运动吸入和排出气体分子，根式泵通过两个螺杆的旋转压缩气体分子，涡旋泵通过旋转离心力的产生压缩气体分子，而分子泵则通过分子之间的碰撞排出气体分子。
真空泵工作原理及型号意义
真空泵工作原理及型号意义真空泵是一种用于排空容器或系统内气体的设备，工作原理基于物质通过扩散、机械或物理手段将气体从高压区域转移到低压区域。
它在许多领域中被广泛应用，如制造业、实验室、化工、电子和医疗设备等。
真空泵的工作原理可以分为以下几种类型：1.机械泵：机械泵通过机械运动将气体抽出，其中包括回转式机械泵、活塞式机械泵、滑片式机械泵等。
机械泵通常用于高真空和超高真空领域。
2.扩散泵：扩散泵主要通过分子碰撞和扩散的原理将气体排出。
它在高真空领域中具有很高的抽气速度和较高的抽气效率。
3.分子泵：分子泵通过高速旋转的转子运动来达到气体抽出的目的。
分子泵的抽气速度和抽气效率比机械泵和扩散泵更高。
真空泵的型号意义包括以下几个方面：1.抽气速度：真空泵的抽气速度是指单位时间内泵出的气体体积。
抽气速度越大，表示泵出气体的能力越强。
2.极限压力：真空泵的极限压力是指泵能达到的最低压力。
极限压力越低，表示真空度越高。
3.适用气体种类：不同的真空泵适用于不同种类的气体，因为不同的气体对材料的腐蚀性和泵的工作原理有不同要求。
4.泵的尺寸和重量：泵的尺寸和重量对于不同应用场景非常重要。
例如，实验室中通常需要小型便携式真空泵，而制造业可能需要较大的真空泵。
例如，一种常见的真空泵型号是2XZ-4，其中2XZ代表双级水环真空泵，4代表抽气速度为4L/s。
这种真空泵适用于空调制造、化工和冶金行业等。
总之，真空泵的工作原理和型号意义对于选择合适的真空泵非常重要。
了解真空泵的原理和型号意义可以帮助用户选择适合其应用需求的真空泵，并确保其正常运行和性能。
真空泵工作原理
真空泵工作原理一、概述真空泵是一种用于抽取气体使其达到真空状态的装置，广泛应用于科研、工业生产和医疗等领域。
其工作原理主要包括机械泵和分子泵两种方式。
二、机械泵的工作原理1. 叶片式真空泵叶片式真空泵是一种常见的机械泵，其工作原理基于叶片与泵腔之间的相对运动。
当泵的电机启动时，叶片随着电机的旋转而移动，与泵腔之间形成一系列变化的体积。
在吸气过程中，泵腔体积逐渐增大，使气体进入泵腔；在排气过程中，泵腔体积逐渐减小，使气体被排出。
2. 离心式真空泵离心式真空泵利用离心力将气体抽出。
当泵启动时，电机驱动叶轮高速旋转，气体被离心力推向泵腔壁，然后通过出口排出。
离心式真空泵适用于处理大量气体和高压气体。
三、分子泵的工作原理分子泵是一种高真空泵，其工作原理基于分子碰撞和扩散。
分子泵内部有一系列旋转的叶片，当泵启动时，叶片高速旋转，使气体分子在叶片间碰撞。
由于分子间的碰撞，气体分子逐渐从高压区域扩散到低压区域，最终被抽出。
四、真空泵的应用真空泵广泛应用于各个领域，包括：1. 科学研究：在实验室中，真空泵被用于创建低压环境，以便进行材料分析、电子显微镜等实验。
2. 工业生产：真空泵在工业生产过程中用于抽取空气和其他气体，以确保生产过程的质量和效率。
3. 医疗领域：真空泵在医疗设备中被广泛应用，如血液透析机、医用吸引设备等。
五、真空泵的维护和保养为了确保真空泵的正常运行和延长使用寿命，需要进行定期的维护和保养，包括：1. 清洁：定期清洁泵腔和叶片，以去除积聚的灰尘和污垢。
2. 润滑：根据使用说明，定期给泵腔和叶片加注适当的润滑油。
3. 检查：定期检查泵的密封性能、电机运行情况和管道连接是否正常。
4. 更换部件：根据使用寿命和磨损程度，及时更换泵的关键部件。
六、真空泵的选择和购买在选择和购买真空泵时，需要考虑以下因素：1. 抽气速度：根据需要抽取的气体量和抽取速度要求，选择适合的真空泵类型和规格。
2. 泵的真空度：根据需要达到的真空度要求，选择具有适当真空度的真空泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为双作用泵的气量大，体积小，重量轻，径向力能得到 自动平衡，轴不容易产生疲劳断裂，水环泵的使用寿命 较长。变容积式真空泵的工作原理和优缺点往复真空泵、 旋片真空泵、滑阀真空泵、罗茨真空泵是靠
活塞往复运动或旋转将气体吸入、压缩并排出。它们的 优点是新投入使用的泵真空度相对比较高，但是活塞是 运转部件，因此活塞的磨损是避免不了的，随着检修次 数的增加工作真空度将不断下降，直至满足不
了生产的要求。此类泵工作噪音大，耗油量大，故障率 高也是其致命的缺点，一般都需要开一台备用一台，这 无形中增加了设备投资与运行费用。另外如果用此类泵 抽吸水蒸汽等可凝性气体，将使润滑油乳化，
因此只能应用在抽吸不凝性(空气类)气体，也不能抽吸带 有颗粒状的介质，这也就限制了其适用范围。(2)水环真 空泵是靠装在泵壳内的带有多叶片的偏心转子旋转，把 水抛向泵壳形成与泵壳同心的水环，
真空泵是用各种方法在某一封闭空间中产生、改善和维 持真空的装置。真空泵可以定义为：利用机械、物理、 化学或物理化学的方法对被抽容器进行抽气而获得真空 的器件或设备。随着真空应用的发展，真空泵
的种类已发展了很多种，其抽速从每秒零点几升到每秒 几十万、数百万升。按真空泵的工作原理，真空泵基本 上可以分为两种类型，即气体传输泵和气体捕集泵。随 着真空应用技术在生产和科学研究领域中对其
水环与转子叶片形成了容积周期变化从而将气体吸入、 压缩并排出。它的优点是低真空时抽气量大、可以直接 抽吸水蒸汽等可凝性气体。它的缺点是真空度低;不能抽 吸带有颗粒状的介质;转子高速旋转不易做
防腐处理，因此不能抽吸具有腐蚀性的介质。真空泵选 型原则及选型计算公式集装箱重量资料 外贸新手必懂常 识
版权所有 禁止转载 谢谢！
应避免在最大真空度或最大排气压力附近运行。在此区 域内运行，不仅效率极低，而且工作很不稳定，易产生 振动和噪音。对于真空度较高的真空泵而言，在此区域 之内运行，往。汽蚀会导致泵体、 叶轮等零件的损坏，以致泵无法工作。根据以上原则， 当泵所需的真空度或气体压力不高时，可优先在单级泵 中选取。如果真空度或排气压力较高，单级
泵往往不能满足，或者，要求泵在较高真空度情况下仍 有较大气量，即要求性能曲线在较高真空度时较平坦， 可选用两级泵。如果真空度要求在-710mmHg以上，可选 用水环-大气泵或水环-罗茨真空机
组作为抽真空装置。如果只作真空泵用，则选用单作用 泵比较好。因为单作用泵的构造简单，容易制造和维护， 且在高真空情况下抗汽蚀性好。如果仅作较大气量的压 缩机使用，则选用双作用的泵比较合适。因
vpn ty91htvv
应用压强范围的要求越来越宽，大多需要由几种真空泵 组成真空抽气系统共同抽气后才能满足生产和科学研究 过程的要求，由于真空应用部门所涉及的工作压力的范 围很宽，因此任何一种类型的真空泵都不可能
完全适用于所有的工作压力范围，只能根据不同的工作 压力范围和不同的工作要求，使用不同类型的真空泵。 为了使用方便和各种真空工艺过程的需要，有时将各种 真空泵按其性能要求组合起来，以机组型式应
用。真空泵的型号现在市场上水环真空泵的型号大致分 为以下几种：★2BA水环真空泵及压缩机★SK水环式真空 泵及压缩机★2SK水环真空泵及压缩机★2SK-P1水环泵-大 气喷射泵机组★2BV水
环真空泵及压缩机★2BE水环真空泵及压缩机★2BEC水环 真空泵及压缩机真空泵在工作时，需要注意以下两个方 面：1、尽可能要求在高效区内，也就是在临界真空度或 临界排气压力的区域内运行。2、
