高压电缆交流耐压试验施工方案
高压电缆交流耐压试验施工方案一、试验前准备1、设备和工具准备检查和确认耐压试验发生器、测试变压器、控制系统、试验变压器、测量仪器和试验电缆的完整性和运行状况。
校准测量仪器，确保其准确度。
确保所有设备和工具符合相关标准和规定，包括绝缘性能和安全性。
2、安全措施制定并确保所有参与试验的人员理解和遵守安全操作程序。
提供适当的防护设备，如绝缘手套、护目镜和防护服。
确保所有工作区域有足够的通风，以防止有害气体积聚。
设置明确的事故处理程序，包括紧急停电和急救措施。
3、计划和时间表制定详细的试验计划，包括试验开始时间、持续时间和结束时间。
分配任务和职责，确保所有参与人员了解其角色和任务。
制定备用计划，以备不时之需，如天气突变或设备故障。
4、试验标准确保明确了解试验所需的标准和规范，如IEC、IEEE或国家标准。
针对所需的标准，准备相应的文档和模板，以便记录试验数据和结果。
二、试验设备1、耐压试验发生器选择适当容量和电压等级的耐压试验发生器，以匹配被测试电缆的规格。
检查耐压试验发生器的绝缘性能，确保其无漏电现象。
确保耐压试验发生器配备了过压保护装置，以防止电缆过压。
2、测试变压器选择测试变压器以产生所需的耐压试验电压。
确保测试变压器的电压和电流测量装置准确，并与标准相符。
检查测试变压器的冷却系统，确保其在试验期间有效运行。
3、控制系统安装和配置控制系统，确保它可以实时监测试验电压、电流和时间。
设置保护装置，以应对可能的故障情况，如过电流或过压。
进行控制系统的功能测试，以确保其正常工作。
4、试验变压器选择适当容量和电压等级的试验变压器，以匹配被测试电缆的规格。
检查试验变压器的绝缘性能，确保其无漏电现象。
根据需要，连接试验变压器到电缆终端，确保连接牢固和正确。
定期检查试验变压器的绝缘油，确保其清洁和绝缘性能。
5、测量仪器准备适当的测量仪器，包括电压表、电流表、时间计、绝缘电阻表等。
校准测量仪器，以确保其准确度。
确保测量仪器能够承受高压试验条件。
35kV315kVA及以下变压器交流耐压试验

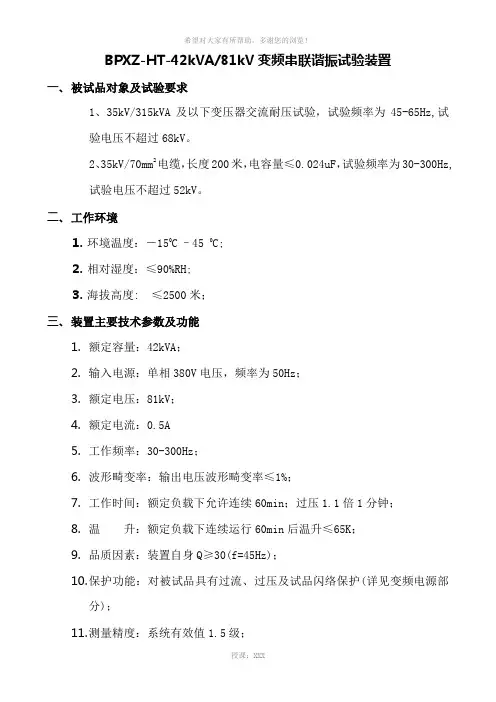

BPXZ-HT-42kVA/81kV变频串联谐振试验装置一、被试品对象及试验要求1、35kV/315kVA及以下变压器交流耐压试验，试验频率为45-65Hz,试验电压不超过68kV。
2、35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：42kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：81kV；4.额定电流：0.5A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV频率取60Hz，则试验电流 I=2πfCU试 =2π×60×0.024×10-6×52×103=0.47A对应电抗器电感量 L=1/ω2C=290H设计三节电抗器，使用三节电抗器串联可满足试验，则单节电抗器为14kVA/27kV/0.5A/97H结论：装置容量定为42kVA/81kV，分三节电抗器，电抗器单节为14kVA/27kV/0.5A/97H通过组合使用能满足上述被试品的试验要求。
基本知识介绍_电压等级的划分及电压等级的选择--转载

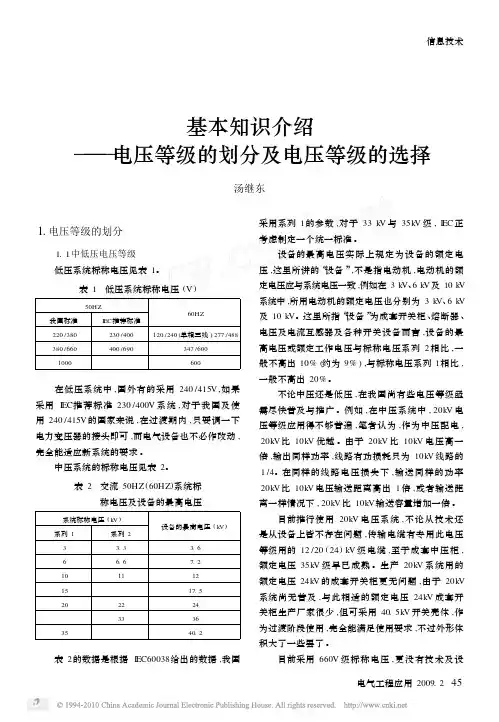

基本知识介绍———电压等级的划分及电压等级的选择汤继东1.电压等级的划分1.1中低压电压等级低压系统标称电压见表1。
表1 低压系统标称电压(V)50HZ我国标准I EC推荐标准60HZ220/380230/400120/240(单相三线)277/488 380/660400/690347/6001000600 在低压系统中,国外有的采用240/415V,如果采用I EC推荐标准230/400V系统,对于我国及使用240/415V的国家来说,在过渡期内,只要调一下电力变压器的接头即可,而电气设备也不必作改动,完全能适应新系统的要求。
中压系统的标称电压见表2。
表2 交流50HZ(60HZ)系统标称电压及设备的最高电压系统标称电压(kV)系列1系列2设备的最高电压(kV)3 3.3 3.66 6.67.21011121517.520222433363540.2 表2的数据是根据I EC60038给出的数据,我国采用系列1的参数,对于33kV与35kV级,I EC正考虑制定一个统一标准。
设备的最高电压实际上规定为设备的额定电压,这里所讲的“设备”,不是指电动机,电动机的额定电压应与系统电压一致,例如在3k V、6k V及10k V 系统中,所用电动机的额定电压也分别为3k V、6k V 及10k V。
这里所指“设备”为成套开关柜、熔断器、电压及电流互感器及各种开关设备而言,设备的最高电压或额定工作电压与标称电压系列2相比,一般不高出10%(约为9%),与标称电压系列1相比,一般不高出20%。
不论中压还是低压,在我国尚有些电压等级亟需尽快普及与推广。
例如,在中压系统中,20kV电压等级应用得不够普遍,笔者认为,作为中压配电, 20kV比10k V优越。
由于20kV比10k V电压高一倍,输出同样功率,线路有功损耗只为10kV线路的1/4。
在同样的线路电压损失下,输送同样的功率20kV比10k V电压输送距离高出1倍,或者输送距离一样情况下,20kV比10k V输送容量增加一倍。
电缆主绝缘直流耐压试验方法

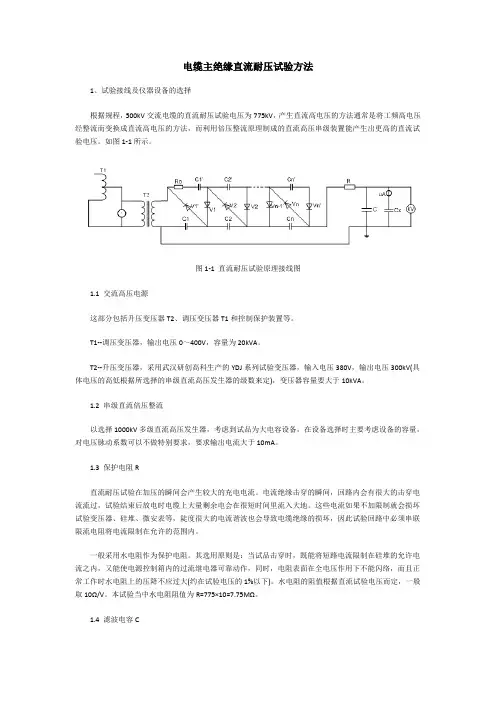

电缆主绝缘直流耐压试验方法1、试验接线及仪器设备的选择根据规程，500kV交流电缆的直流耐压试验电压为775kV，产生直流高电压的方法通常是将工频高电压经整流而变换成直流高电压的方法，而利用倍压整流原理制成的直流高压串级装置能产生出更高的直流试验电压。
如图1-1所示。
图1-1 直流耐压试验原理接线图1.1 交流高压电源这部分包括升压变压器T2、调压变压器T1和控制保护装置等。
T1--调压变压器，输出电压0～400V，容量为20kVA。
T2--升压变压器，采用武汉研创高科生产的YDJ系列试验变压器，输入电压380V，输出电压300kV(具体电压的高低根据所选择的串级直流高压发生器的级数来定)，变压器容量要大于10kVA。
1.2 串级直流倍压整流以选择1000kV多级直流高压发生器，考虑到试品为大电容设备，在设备选择时主要考虑设备的容量，对电压脉动系数可以不做特别要求，要求输出电流大于10mA。
1.3 保护电阻R直流耐压试验在加压的瞬间会产生较大的充电电流。
电流绝缘击穿的瞬间，回路内会有很大的击穿电流流过，试验结束后放电时电缆上大量剩余电会在很短时间里流入大地。
这些电流如果不加限制就会损坏试验变压器、硅堆、微安表等，陡度很大的电流谐波也会导致电缆绝缘的损坏，因此试验回路中必须串联限流电阻将电流限制在允许的范围内。
一般采用水电阻作为保护电阻。
其选用原则是：当试品击穿时，既能将短路电流限制在硅堆的允许电流之内，又能使电源控制箱内的过流继电器可靠动作，同时，电阻表面在全电压作用下不能闪络，而且正常工作时水电阻上的压降不应过大(约在试验电压的1%以下)。
水电阻的阻值根据直流试验电压而定，一般取10Ω/V。
本试验当中水电阻阻值为R=775×10=7.75MΩ。
1.4 滤波电容C滤波电容的作用是使试验电压的波形平稳，一般取0.1μF左右。
如无合适的电容器，可用几个电压较低的电容器串联，以提高耐压强度。
怎样确定变压器电压等级？
怎样确定变压器电压等级？
在合理选择变压器的型号时，首先应该选择低损耗、低噪音的变压器，尽量不要选用高耗能的变压器。
应该合理选择变压器的绕组耦合方式、相术、冷却方式，绕组数、绕组导线材质、以及调压方式。
1 相术和频率的选择220KV及以下的电力变压器、配电变压器，一般都选用三相，50Hz的变压器。
2 额定电压的选择额定电压是变压器的重要数据之一，变压器的额定电压应该与所连接的输变电线路电压相符合，我国输变电线路电压等级为0.38KV，3KV，6KV，10KV，35KV，63KV，110KV，220KV，330KV，500KV。
输变电线路电压等级就是线路终端的电压值，因此连接线路终端变压器一侧的额定电压与上列数字相同，线路始端电压考虑了线路的电压降、将比等级电压要高。
35KV以下电压等级的始端电压比电压等级要高 5 % ，35KV以上电压等级的始端电压比电压等级要高 10 % ，所以变压器的额定电压也就相应提高。
线路始端电压值为0.4KV，3.15 KV，6.3 KV，10.5 KV，38.5 KV，69 KV，121 KV，242 KV，363 KV，550KV。
变压器产品系列是以高压的电压等级而划分的，现在电力变压器的系列分为10KV及以下系列，35KV系列，63KV系列，110KV系列，220KV系列。
在选择变压器的电压等级时，应该根据当地电网结构的现状，新建电源输电线路的可能性，变电所供电负荷的大小，用户用电负荷的大小，选用变压器容量的大小，来确定选用变压器的电压等级。
电缆变压器型号、规格
常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。
常见型号名称用途铜芯铝芯ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。
中压电缆局放耐压试验步骤
中压电缆局放耐压试验步骤试验过程1、闭上总电源开关、闭上控制电源开关。
2、确认屏蔽室大门已关闭，系统处于通电状态。
3、根据电缆长度和截面，选择好适当的电抗器，高压抽头。
当电抗器内电动切换抽头开关已处于完毕定（流）状态时，蜂鸣器应停止声响，表明高压抽头已就绪。
4、选择合适的电压测量量程。
5、检查“调谐速度”，将它调整到最大值的约30%。
6、接通高压电源主回路。
7、升压，以升高“励磁变压器的输出电压”直到所需试验电压值的1%处，例如：试验电压为10KV，那么励磁变压器的输出电压即为0.1KV。
8、在该励磁电压下，调节高压电抗器间隙位置，使试验回路达到谐振。
应注意高压输出电压，输出值达到最高时，说明回路已达到谐振状态。
9、当试验回路处于谐振状态时，再按下“升压”按钮以升高输出电压至试验电压值。
10、当试验时间到，按下“降压”按钮，降低输出电压至最小值，再按下“高压分”按钮，试验系统便切断回路高压电源。
注意：切勿在试验电压很高情况下直接按下“高压分”按钮，以防造成试品击穿。
11、试验结束后，断开调压器上的“空开”，必要时应断开整个设备电流的进线开关，以保证操作人员的安全。
试验前准备工作：剥电缆头：1）半导体屏蔽剥（10kV）100~150mm 长，（35kV）剥500~700mm长；要求：剥切口要光滑，不允许有尖端点。
2）屏蔽铜带剥切长度要比半导体屏蔽长约100mm。
3）铠装钢带要剪平并清理干净。
变压器油（氟里昂）准备：过滤、干燥，击穿场强应在40KV 以上。
注意事项：1、做试验时不能随意开操作室的门和窗，此时，如有放电，将会出现滤电的现象，导致出现误导数据。
2、试验电缆两端都应浸入到油杯中，高压引到电缆上的叫近油杯，油杯内有弹性铜针。
另一短为远油杯，无弹性铜针。
3、油要浸过半导体屏蔽约5~10mm，以免放电，远油杯端电缆端部要离油杯底部约10mm。
电力电缆的耐压试验方法选择
容中 ，在电缆主绝缘耐压试验一项 中增加 了电缆的交流耐压试 验标 准 。之 后 ，国 内很 多 地 方 也 相 应 的 出 台 了地 方 性 试 验 标 准 ， 其试 验 频率 大 多都 在３０～３００ Ｈｚ，中低 压 电缆试 验 电压 为 １．６～２．Ｏ倍的相电压 ，高压电缆试 验电压一般都在 １．４—１．７倍 的 相电压 ，具体根 据各个地方略有不 同 ，浙 江推荐 中低压 电缆试 验频率为４５～６５ Ｈｚ，高压电缆试验频率为３５—７５ Ｈｚ。 ３ 结 语
２）对 于吹扫用压缩空气质量不符合要求 的情况 ，最好可 以 从 压缩空气的生产环节 人手 ，提高 压缩空气 的质量 ，使之能够 达到系统 的使用要求 。但是 ，如果存在其他原 因而不能根本上 提高压缩 空气质量 ，可以在 炉管泄漏 系统 的每个电磁阀前加装 一 台空气过滤 、净化设 备 ，以此提高系统所 用压缩空气的质量 ， 达到系统的使用要求 ，防止声波取样管堵灰情况的发生。
８）根据锅炉的具体形式 ，对于水冷管壁鳍片横向间距较小 的情况 ，在系统设计 时 ，可以适当加大取样 孔纵 向的大小 ，使声 波取样孔 的实际面积大于或者等于原设计取样孔 面积 。从而保 持声波传感器 的测量半径 ，同时最大限度地避免声波取样管的 堵 塞 。 ３．２ 对 于 实 际 生 产过 程 中 可 能存 在 问题 的 解 决
３）交联 聚乙烯 电缆 的直流耐压试 验 ，由于空间 电荷 的效 应 ，绝缘 中的实 际电场强度最高可达 电缆绝缘工作电场强度 的
十几倍 ，所 以即使 电缆在通过 了直流耐压试验不发生击穿 ，也 会引起绝缘的严重损伤 。
４）直流耐压试验所施加的直流 电压 电场强度分布状况与 运行 中的交流 电压电场强度分布状况不同 ，直流耐压试验并不 能模仿运行状态下电缆 承受 的过 电压 ，而且也不能有效地发现 电缆本身及 电缆接头和施工工艺上 的缺陷 。
