霍尔效应是指当电流通过导体时，垂直于电流方向施加一个磁场时，在导体两侧会产生一个横向电势差，这个现象称为霍尔效应。
霍尔效应实验可以通过以下方法进行：
材料准备：
霍尔元件：一块具有霍尔效应的半导体材料，如硅、镓等。
电源：提供电流的直流电源。
磁体：产生磁场的磁体，可以是永磁体或电磁体。
电压测量仪：用于测量霍尔元件两侧的电势差。
实验步骤：
将霍尔元件固定在实验台上，并连接电源和电压测量仪。
将电流源与霍尔元件的两端相连，确保电流通过霍尔元件。
调节电流源的电流值，并记录下来。
打开磁体，使其磁场垂直于电流方向，并在霍尔元件两侧产生磁场。
使用电压测量仪测量霍尔元件两侧的电势差（霍尔电压）。
改变磁场的强度，重复步骤5，记录不同磁场强度下的霍尔电压
值。
改变电流值，重复步骤5和6，记录不同电流和磁场条件下的霍尔电压值。
实验注意事项：
确保实验台面整洁，避免杂物干扰实验结果。
确保电流和电压测量仪的连接正确可靠。
磁场应垂直于电流方向，避免斜向或平行的磁场干扰结果。
记录实验数据时要准确、清楚，并注意单位的一致性。
通过以上实验步骤和注意事项，你可以进行霍尔效应的实验，并获得霍尔电压随电流和磁场的变化关系。
霍尔效应的研究实验报告

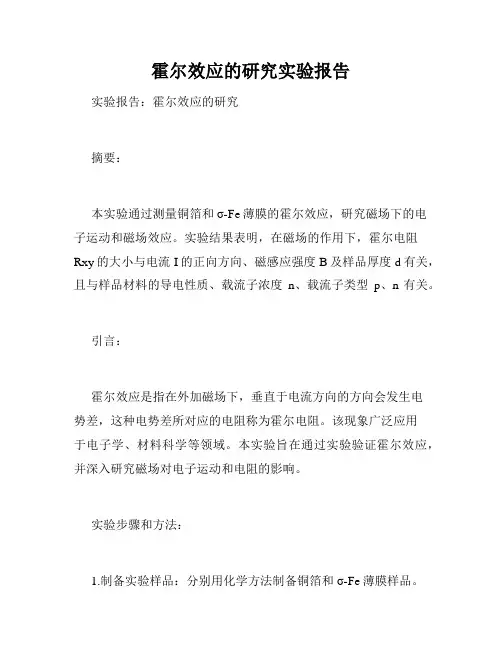

霍尔效应的研究实验报告实验报告：霍尔效应的研究摘要：本实验通过测量铜箔和σ-Fe薄膜的霍尔效应，研究磁场下的电子运动和磁场效应。
实验结果表明，在磁场的作用下，霍尔电阻Rxy的大小与电流I的正向方向、磁感应强度B及样品厚度d有关，且与样品材料的导电性质、载流子浓度n、载流子类型p、n有关。
引言：霍尔效应是指在外加磁场下，垂直于电流方向的方向会发生电势差，这种电势差所对应的电阻称为霍尔电阻。
该现象广泛应用于电子学、材料科学等领域。
本实验旨在通过实验验证霍尔效应，并深入研究磁场对电子运动和电阻的影响。
实验步骤和方法：1.制备实验样品：分别用化学方法制备铜箔和σ-Fe薄膜样品。
2.测量实验样品的电阻率：用四端子法测量样品的电阻率ρ。
3.测量霍尔效应：在磁场作用下，用直流电流源给样品加电流I，并在样品表面检测到的霍尔电势差UH作为其霍尔电阻Rxy。
4.测量实验数据：通过数据处理对实验结果进行定量分析，并进行结果分析与比较。
结果：1.铜箔和σ-Fe薄膜样品的电阻率分别为2.5×10-8 Ω·m和2.0×10-7 Ω·m。
2.在外加磁场下，两种材质的霍尔电势差UH分别变化，随磁感应强度B增大而增大。
霍尔电阻Rxy的大小与磁场强度B、电流I梦想方向、样品厚度d、载流子密度n和载流子类型p、n有关。
3.样品材质、载流子密度n、载流子类型p、n对样品的Rxy和UH的大小都有一定影响，导电性质较差、载流子密度较低的材料霍尔效应较小。
分析：1.样品的电阻率与样品材质的导电性质有关，样品的Rxy和UH与样品材料及其性质有关。
2.载流子密度n是决定材料电导率的关键因素之一，导电性质优越的材料，其载流子密度较高，霍尔电阻和霍尔电势差都会增大。
3.磁感应强度B的增大清楚样品中载流子受到的场强增大，样品中的霍尔电阻和霍尔电势差增大。
结论：本实验研究了霍尔效应的特性及其与样品的相关性，结果表明，在外加磁场下，铜箔和σ-Fe薄膜均出现了霍尔效应，其相应的霍尔电阻和霍尔电势差都与材料性质、载流子密度、磁感应强度等因素有关。
霍尔实验报告实验步骤

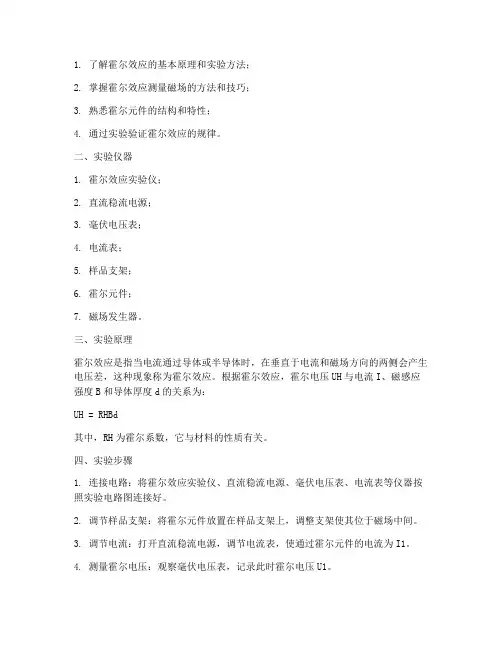

1. 了解霍尔效应的基本原理和实验方法；2. 掌握霍尔效应测量磁场的方法和技巧；3. 熟悉霍尔元件的结构和特性；4. 通过实验验证霍尔效应的规律。
二、实验仪器1. 霍尔效应实验仪；2. 直流稳流电源；3. 毫伏电压表；4. 电流表；5. 样品支架；6. 霍尔元件；7. 磁场发生器。
三、实验原理霍尔效应是指当电流通过导体或半导体时，在垂直于电流和磁场方向的两侧会产生电压差，这种现象称为霍尔效应。
根据霍尔效应，霍尔电压UH与电流I、磁感应强度B和导体厚度d的关系为：UH = RHBd其中，RH为霍尔系数，它与材料的性质有关。
四、实验步骤1. 连接电路：将霍尔效应实验仪、直流稳流电源、毫伏电压表、电流表等仪器按照实验电路图连接好。
2. 调节样品支架：将霍尔元件放置在样品支架上，调整支架使其位于磁场中间。
3. 调节电流：打开直流稳流电源，调节电流表，使通过霍尔元件的电流为I1。
4. 测量霍尔电压：观察毫伏电压表，记录此时霍尔电压U1。
5. 调节磁场：调整磁场发生器，改变磁感应强度B，保持电流I1不变。
6. 重复步骤3和4，记录不同磁场强度下的霍尔电压U2、U3、U4。
7. 改变电流方向：将霍尔元件的电流方向调反，重复步骤3、4和5，记录不同磁场强度下的霍尔电压U5、U6、U7。
8. 测量样品厚度：使用游标卡尺测量霍尔元件的厚度d。
9. 计算霍尔系数：根据霍尔电压U1、U2、U3、U4、U5、U6、U7和样品厚度d，计算霍尔系数RH。
10. 分析实验数据：根据实验数据，分析霍尔效应的规律，验证实验原理。
五、实验注意事项1. 在实验过程中，注意安全操作，防止触电、电火花等事故发生。
2. 调节电流和磁场时，动作要轻柔，避免对霍尔元件造成损伤。
3. 保持实验环境的稳定，避免外界因素对实验结果的影响。
4. 记录实验数据时，注意数据的准确性和完整性。
六、实验报告撰写1. 实验报告应包括实验目的、实验原理、实验仪器、实验步骤、实验数据、实验结果和分析等内容。
研究量子霍尔效应的实验方法与注意事项
研究量子霍尔效应的实验方法与注意事项量子霍尔效应（Quantum Hall Effect，简称QHE）是固体物理学领域中的一项重要研究课题。
它在半导体材料中的发现给了人们对输运现象的新认识，并揭示了电子输运中的拓扑性质。
想要成功地研究量子霍尔效应，需要采用合适的实验方法，并注意一些重要事项。
本文将介绍研究量子霍尔效应时常用的实验方法，并重点关注在实验中需要特别注意的事项。
一、实验方法1.1 样品制备在进行量子霍尔效应的实验研究中，样品的制备至关重要。
一般来说，使用高纯度、低载流子浓度的半导体材料作为样品，在制备过程中需要注意防止外界杂质的污染和干扰。
常见的实验材料包括硅(Si)、镓砷(GaAs)等。
制备样品的过程中，还需要进行光刻、蚀刻等步骤，以便制作出所需的微米尺度结构。
1.2 构建霍尔电阻测量系统为了研究量子霍尔效应，需要构建一个稳定可靠的霍尔电阻测量系统。
一般采用四探针电阻测量方法，其中两个探针用于加电，另外两个探针用于测量电压。
在测量过程中，需要保持系统的稳定性，并准确测量样品的电阻。
同时，还要注意排除外界干扰和噪声，以确保实验结果的准确性。
1.3 施加磁场研究量子霍尔效应需要施加强磁场，以使电子出现量子化的能级结构。
为了获得可靠的实验结果，磁场的稳定性和均匀性十分重要。
磁场强度的选择应该根据具体的实验需求和样品的特性来确定，常见的磁场强度范围为几特斯拉到数特斯拉。
1.4 测量霍尔电阻与磁场在实验中需要测量样品的霍尔电阻与磁场之间的关系。
这通常需要进行多次测量，以获得准确的结果。
测量过程中，还需要注意减小实验误差，避免因外界因素引起的数据错误。
同时，还需要记录实验条件和测量结果，为后续分析和研究提供依据。
二、注意事项2.1 温度控制量子霍尔效应通常在低温下观测得到，因此对温度的控制是非常重要的。
实验过程中应尽量保持稳定的低温环境，避免温度的波动对实验结果产生干扰。
常用的低温冷却方法包括液氮冷却和制冷机冷却。
实验十霍尔效应

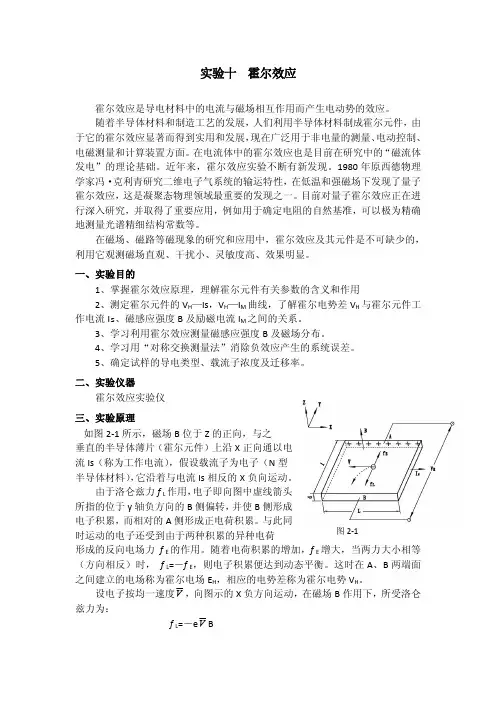

实验十霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
随着半导体材料和制造工艺的发展，人们利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
一、实验目的1、掌握霍尔效应原理，理解霍尔元件有关参数的含义和作用2、测定霍尔元件的V H—Is，V H—I M曲线，了解霍尔电势差V H与霍尔元件工作电流I s、磁感应强度B及励磁电流I M之间的关系。
3、学习利用霍尔效应测量磁感应强度B及磁场分布。
4、学习用“对称交换测量法”消除负效应产生的系统误差。
5、确定试样的导电类型、载流子浓度及迁移率。
二、实验仪器霍尔效应实验仪三、实验原理如图2-1所示，磁场B位于Z的正向，与之垂直的半导体薄片（霍尔元件）上沿X正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
与此同图2-1时运动的电子还受到由于两种积累的异种电荷形成的反向电场力f E的作用。
随着电荷积累的增加，f E增大，当两力大小相等（方向相反）时，f L=－f E，则电子积累便达到动态平衡。
这时在A、B两端面之间建立的电场称为霍尔电场E H，相应的电势差称为霍尔电势V H。
霍尔效应实验方法

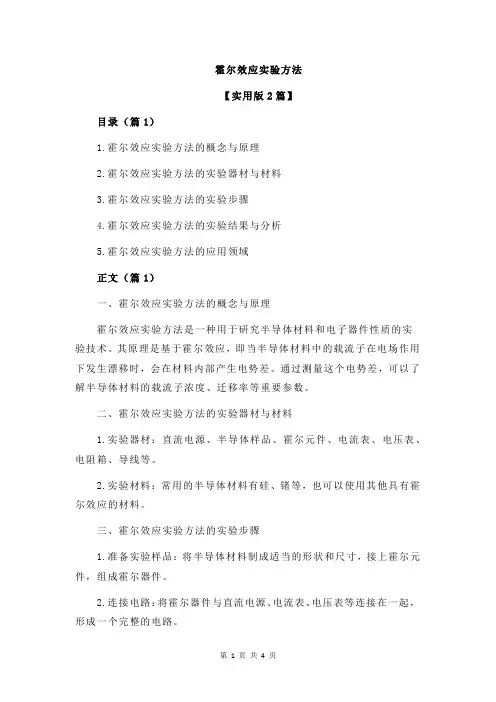

霍尔效应实验方法【实用版2篇】目录（篇1）1.霍尔效应实验方法的概念与原理2.霍尔效应实验方法的实验器材与材料3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的实验结果与分析5.霍尔效应实验方法的应用领域正文（篇1）一、霍尔效应实验方法的概念与原理霍尔效应实验方法是一种用于研究半导体材料和电子器件性质的实验技术。
其原理是基于霍尔效应，即当半导体材料中的载流子在电场作用下发生漂移时，会在材料内部产生电势差。
通过测量这个电势差，可以了解半导体材料的载流子浓度、迁移率等重要参数。
二、霍尔效应实验方法的实验器材与材料1.实验器材：直流电源、半导体样品、霍尔元件、电流表、电压表、电阻箱、导线等。
2.实验材料：常用的半导体材料有硅、锗等，也可以使用其他具有霍尔效应的材料。
三、霍尔效应实验方法的实验步骤1.准备实验样品：将半导体材料制成适当的形状和尺寸，接上霍尔元件，组成霍尔器件。
2.连接电路：将霍尔器件与直流电源、电流表、电压表等连接在一起，形成一个完整的电路。
3.施加电压：通过电阻箱调节电路中的电压，使半导体材料内的载流子发生漂移。
4.测量电压：测量霍尔器件两端的电压，得到霍尔电压。
5.计算参数：根据霍尔电压和已知条件，计算半导体材料的载流子浓度、迁移率等参数。
四、霍尔效应实验方法的实验结果与分析实验结果主要表现为霍尔电压与载流子浓度、迁移率之间的关系。
通过改变半导体材料的性质和实验条件，可以得到不同的霍尔电压值。
通过对比实验结果和理论预测，可以对半导体材料的性能进行评价和优化。
五、霍尔效应实验方法的应用领域霍尔效应实验方法广泛应用于半导体材料和电子器件的研究、开发和生产过程中。
例如，在半导体制程中，通过霍尔效应实验方法可以对薄膜厚度、掺杂浓度等关键参数进行实时监测，以保证器件性能的稳定性和可靠性。
目录（篇2）1.霍尔效应实验方法概述2.霍尔效应实验原理3.霍尔效应实验设备与材料4.霍尔效应实验步骤5.霍尔效应实验结果分析6.霍尔效应实验注意事项正文（篇2）一、霍尔效应实验方法概述霍尔效应实验方法是一种用于检测和测量霍尔效应的实验技术。
霍尔效应实验报告步骤(3篇)
第1篇一、实验目的1. 理解霍尔效应的基本原理。
2. 学习使用霍尔效应实验仪测量磁场。
3. 掌握霍尔效应实验的数据记录和处理方法。
4. 通过实验确定材料的导电类型和载流子浓度。
二、实验原理霍尔效应是当电流通过一个导体或半导体时，若导体或半导体处于垂直于电流方向的磁场中，则会在导体或半导体的侧面产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度以及导体或半导体的厚度有关。
三、实验仪器1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 导线6. 螺线管7. 磁铁四、实验步骤1. 仪器连接与调整- 将霍尔元件放置在实验仪的样品支架上，确保霍尔元件处于隙缝的中间位置。
- 按照实验仪的接线图连接电路，包括直流稳流电源、霍尔元件、螺线管和毫伏电压表。
- 调节稳流电源，使霍尔元件的工作电流保持在安全范围内（一般不超过10mA）。
- 使用调零旋钮调整毫伏电压表，确保在零磁场下电压读数为零。
2. 测量不等位电压- 在零磁场下，测量霍尔元件的不等位电压，记录数据。
3. 测量霍尔电流与霍尔电压的关系- 保持励磁电流不变，逐渐调节霍尔电流，从1.00mA开始，每隔1.0mA改变一次，记录每次霍尔电流对应的霍尔电压值。
- 改变霍尔电流的方向，重复上述步骤，记录数据。
4. 测量励磁电流与霍尔电压的关系- 保持霍尔电流不变，逐渐调节励磁电流，从100.0mA开始，每隔100.0mA改变一次，记录每次励磁电流对应的霍尔电压值。
- 改变励磁电流的方向，重复上述步骤，记录数据。
5. 绘制曲线- 根据实验数据，绘制霍尔电流与霍尔电压的关系曲线和励磁电流与霍尔电压的关系曲线。
6. 数据处理与分析- 根据霍尔效应的原理，计算霍尔系数和载流子浓度。
- 分析实验结果，确定材料的导电类型。
五、注意事项1. 操作过程中，注意安全，避免触电和电火花。
2. 霍尔元件的工作电流不应超过10mA，以保护元件。
3. 在调节电流和磁场时，注意观察毫伏电压表的读数变化，避免超出量程。
霍尔效应实验方法
霍尔效应实验方法【实用版3篇】目录（篇1）1.霍尔效应实验方法的概述2.霍尔效应实验方法的原理3.霍尔效应实验方法的步骤4.霍尔效应实验方法的应用5.霍尔效应实验方法的注意事项正文（篇1）【霍尔效应实验方法的概述】霍尔效应实验方法是一种用于测量半导体材料中的霍尔效应的实验方法。
霍尔效应是指当半导体材料中的载流子在电场作用下发生偏移，并在材料内部产生横向电场，从而导致横向电流的现象。
霍尔效应实验方法可以帮助研究者了解半导体材料的性质，并为器件设计和制造提供重要参数。
【霍尔效应实验方法的原理】霍尔效应实验方法的原理是基于霍尔效应的测量。
在半导体材料中，载流子受到电场作用而发生偏移，形成横向电场。
当横向电场达到一定程度时，会在材料表面产生横向电流。
通过测量横向电流，可以计算出载流子浓度和电场强度等相关参数。
【霍尔效应实验方法的步骤】1.准备半导体材料：选择合适的半导体材料，如硅、锗等，并加工成薄片或晶圆。
2.制作电极：在半导体材料表面制作电极，通常需要四个电极，分别是源极、漏极、霍尔极和反向霍尔极。
3.施加电压：通过源极和漏极施加直流电压，形成直流电场。
4.测量电流：通过霍尔极和反向霍尔极测量横向电流。
5.计算参数：根据测量得到的横向电流，计算载流子浓度、电场强度等参数。
【霍尔效应实验方法的应用】霍尔效应实验方法在半导体材料研究、器件设计和制造等领域具有广泛应用。
通过测量霍尔效应参数，可以了解半导体材料的载流子浓度、迁移率、电阻率等重要参数，为器件设计和制造提供重要依据。
【霍尔效应实验方法的注意事项】1.在实验过程中，要注意半导体材料的加工和处理，避免污染和损伤。
2.在施加电压时，要注意控制电压和电流，避免超过材料的承受范围。
目录（篇2）1.霍尔效应实验方法的背景和意义2.霍尔效应实验方法的原理3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的注意事项5.霍尔效应实验方法的应用领域正文（篇2）一、霍尔效应实验方法的背景和意义霍尔效应实验方法是一种用于测量磁场强度的实验方法，它基于霍尔效应的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验: 霍尔效应与应用设计
[教学目标]
1. 通过实验掌握霍尔效应基本原理，了解霍尔元件的基本结构；
2. 学会测量半导体材料的霍尔系数的实验方法和技术；
3. 学会用“对称测量法”消除副效应所产生的系统误差的实验方法。
[实验仪器]
1.TH －H 型霍尔效应实验仪，主要由规格为>2500GS/A 电磁铁、N 型半导体硅单晶切薄片式样、样品架、I S 和I M 换向开关、V H 和V σ（即V AC ）测量选择开关组成。
2.TH －H 型霍尔效应测试仪，主要由样品工作电流源、励磁电流源和直流数字毫伏表组成。
[教学重点]
1． 霍尔效应基本原理；
2． 测量半导体材料的霍尔系数的实验方法；
3． “对称测量法”消除副效应所产生的系统误差的实验方法。
[教学难点]
1． 霍尔效应基本原理及霍尔电压结论的电磁学解释与推导；
2． 各种副效应来源、性质及消除或减小的实验方法；
3． 用最小二乘法处理相关数据得出结论。
[教学过程]
（一）讲授内容：
(1)霍尔效应的发现：
1879，霍尔在研究关于载流导体在磁场中的受力性质时发现： “电流通过金属，在磁场作用下产生横向电动势” 。
这种效应被称为霍尔效应。
结论：d
B I ne V S H ⋅=1 (2)霍尔效应的解释：
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
当载
流子所受的横电场力H e eE f =与洛仑兹力evB f m =相等时，样品两侧电荷的积累就达到平衡，
B e eE H v = （1）
bd ne I S v =
（2）
由 （1）、（2）两式可得： d B I R d B I ne b E V S H S H H =⋅=
⋅=1 （3） 比例系数ne
R H 1=称为霍尔系数，它是反映材料霍尔效应强弱的重要参数， (3) 霍尔效应在理论研究方面的进展
1、量子霍尔效应(Quantum Hall Effect)
1980年，德国物理学家冯•克利青观察到在超强磁场（18T ）和极低
温(1.5K ）条件下,霍尔电压 UH 与B 之间的关系不再是线性的，出现一
系列量子化平台。
量子霍尔电阻 获1985年诺贝尔物理学奖！
2、分数量子霍尔效应
1、1982年，美国AT&T 贝尔实验室的崔琦和
斯特默发现：“极纯的半导体材料在超低温(0.5K)
和超强磁场(25T)下，一种以分数形态出现的量子电
阻平台”。
2、1983 年，同实验室的劳克林提出准粒子理
论模型，解释这一现象。
获1998年诺贝尔物理学奖
i
e h I U R H H H 1
2⋅==3,2,1=i
（4）霍尔效应的应用
随着半导体物理学的迅速发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出半导体材料的杂质电离能和材料的禁带宽度。
如今，霍尔效应不但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz ）、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。
在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有更广阔的应用前景。
（5）消除副效应
根据实验内容要求测量霍尔电压引入关于“副效应”问题。
在产生霍尔效应的同时，因伴随着多种副效应，以致实验测得的霍尔电极A 、A 、之间的电压为V H 与各副效应电压的叠加值。
指出：“副效应”是影响测量的系统误差，必须设法消除。
已定系统误差的原因通常是可以被发现的。
因此，应设法找出其根源，求其规律，通过修正公式，改进方法等加以排除和减小。
分析“副效应”产生的原因及其规律；
（1）不等势电压降V 0 ：（V 0的符号与Is 的方向有关，可通过改变Is 的方向予以消除）
(2) 爱廷豪森效应——热电效应引起的附加电压V E
（3）能斯脱效应——热磁效应直接引起的附加电压V N
（4）里纪——勒杜克效应引起附加电压V RL
（V N 、V RL 与磁场的方向有关，可通过改变B 的方向予以消除）
对称测量法
具体方法是在规定了电流和磁场正、反方向后，分别测量由下列四组不同方向的IS 和B 的组合的A 、A ´之间的电压。
设Is 和B 的方向均为正向时，测得A 、A ´之间电压记为V1，即：
当+IS 、+B 时 V1 = VH +VO +VN +VRL +VE
当+IS 、-B 时 V2 =-VH +VO -VN -VRL -VE
当-IS 、-B 时 V3 =VH -VO -VN -VRL +VE
当-IS 、+B 时 V4 =-VH -VO +VN +VRL -VE
求以上四组数据V1、V2、V3和V4的代数平均值，可得
由于VE 符号与IS 和B 两者方向关系和VH 是相同的，故无法消除，但在非大电流，非强磁场下，VH ＞＞ VE ，因此VE 可略而不计，所以霍尔电压为：
4
V V V V V V 4321E H -+-=+4
V V V V V 4321H -+-=
（6）实验仪器介绍
介绍实验仪器装置，讲解操作方法及注意事项
实验仪器装置
（7）实验内容
1.恒定磁场，U H—I s关系
保持I M不变取I M＝0.450A测绘V H－I s曲线
2. 恒定工作电流，U H—I M关系
保持Is不变取Is＝4.50mA 测绘V H－I M曲线
3. 在零磁场下，测V AC
Is(mA) 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00
VAC(mV)
（8）数据处理要求
1.根据测量数据绘制规范的V H－I s和V H－I M特征曲线（直线）
2.用最小二乘法计算V H－I s和V H－I M直线斜率，由此计算霍尔系数R H和载流子浓度n。
3.根据测量数据用最小二乘法计算Is—V AC直线斜率由此计算电导率和载流子的迁移率。
（二）学生进行实验操作，记录所得数据，教师辅导答疑。
（三）检查实验数据。
[课后内容]
完成数据处理结果分析，讨论完成课后复习思考题等拓展内容，上交实验报告
[教学手段]
启发式，讨论式
