DLGJ 159.4-2001 电力设计图纸会签制度
设计法规规范和标准有效清单
线路和变电工程设计法律法规标准和规范清单序号名称版本适用范围状态国家标准1 电力工程电缆设计规范GB50217-2007 线路工程有效2 66kV及以下架空电力线路设计规范GB50061-2010 线路工程有效3 圆线同心绞架空导线GB/T1179-2008 线路工程有效4 10kV及以下变电所设计规范GB50053-94 变电工程有效5 低压配电设计规范GB50054-2011 变电工程有效6 电力装置的继电保护和自动装置设计规范GB/T50062-2008 变电工程有效7 火力发电厂与变电站设计防火规范GB50229-2006 变电工程有效8 民用建筑电气设计规范JGJ16-2008 变电工程有效9 10kV及以下变电所设计规范GB50053－94 变电工程有效10 国家重大建设项目文件归档要求与档案管理整理规范DA/T 28-2002 工程设计有效11 电力工程电缆设计规范GB 50217－2007 线路工程有效12 3-110kV高压配电装置设计规范GB50060-2007 变电工程有效13 低压配电设计规范GB50054-2011 变电工程有效14 110KV-750kV架空输电线路设计规范GB50545-2010 线路工程有效15 供电系统设计规范GB50052-2009 变电工程有效16 66kV及以下架空电力线路设计规范GB50061-2010 线路工程有效17 35-110kV变电所设计规范GB50059-2011 变电工程有效18 建设电子文件与电子档案管理规范CJJ/T 117-2007 工程设计有效电力行业标准19 电力工程竣工图文件编制规定DL/T5229-2005 工程设计有效20 10kV及以下架空配电线路设计技术规程DL/T 5220-2005 线路工程有效21 电测量及电能计量装置设计技术规程DL/T5137-2001 变电工程有效22 35kV-220kV变电站无功补偿装置设计技术规定DL/T5242-2010 变电工程有效23 高压配电装置设计规程DL/T5352-2006 变电工程有效24 变电所总布置设计技术规程DL/T5056-2007 变电工程有效25 电力设计图纸会签制度DLGJ159.4-2001 工程设计有效26 电力设计成品质量评定办法DLGJ159.6-2001 工程设计有效27 35-220kV城市地下变电站设计规范DL/T 5216-2005 变电工程有效28 10kV及以下架空配电线路设计技术规程DL/T 5220-2005 线路工程有效29 电力工程竣工图文件编制规定DL/T 5229-2005 工程设计有效30 城市电力电缆线路初步设计内容深度规程DL/T5405-2008 线路工程有效31 架空线路输电线路工程初步设计内容深度规定DL/T5451-2011 线路工程有效32 《电力勘测设计专业间联系配合制度》、DLGJ 159.3-2001 工程设计有效33 《电力设计图纸会签制度》DLGJ 159.4-2001 工程设计有效国家电网公司技术标准34 国家电网公司输变电工程典型设计电缆敷设分册2006年版线路工程有效35 国家电网公司输变电工程典型设计 110kv变电站分册2005年版补变电工程有效36 工业与民用配电设计分册第三版2012年12月版变电工程有效37 电力工程高压送电线路设计手册第二版2012年9月线路工程有效38 10kV及以下配电装置工程图集设计加工安装2003年变电工程有效39 国家电网公司输变电工程典型设计 110kV变电站二次国家电网公司变电工程有效系统部分（2007年版）40 国家电网公司输变电工程通用设计 110（66）、220kV输电线路金具图册2011年版线路工程有效41 国家电网公司输变电工程通用设计 10kV及35kV配电线路金具图册2013年版线路工程有效42 国家电网公司输变电工程通用设计 110（66）输电线路金具图册2011年版线路工程有效43 国家电网公司输变电工程典型设计 110kV变电站分册2005年版变电工程有效44 电力工程电气设计手册电气一次部分（山西省电网公司）2013年版变电工程有效45 国家电网公司35kV变电站典型设计技术导则2006.9 变电工程有效46 国家电网公司66kV变电站典型设计技术导则2006.9 变电工程有效47 国家电网公司110kV变电站典型设计技术导则2006.9 变电工程有效48 国家电网公司220kV变电站典型设计技术导则2006.9 变电工程有效49 国家电网公司输变电工程初步设计容深度规定工程设计有效国家电网公司设计技术管理制度50 国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2010〕19号工程设计有效51 国家电网公司初步设计评审管理办法基建2010 168号工程设计有效52 送变电工程建设标准强制性条文实施管理规程国家电网科2009642号工程设计有效53 国家电网公司输变电工程设计变更管理办法国家电网基建20111755号工程设计有效54 国家电网公司输变电工程标准工艺管理办法国家电网基建20121587号工程设计有效55 关于深化“标准工艺”研究与应用工作的重点措施建质量2012 20号工程设计有效56 关于印发《国家电网公司输变电工程设计质量评价及考核管理办法（试行）》的通知国家电网基建〔2011〕1152 号工程设计有效57 工程建设标准强制性条文（电力工程部分）2011版2012.3.1 工程设计有效58 国家电网公司初步设计评审管理办法国家电网基建2010168号工程设计有效59 输变电工程设计管理规定国家电网基建20101025号工程设计有效60 国家电网公司输变电工程设计质量评价及考核管理办法国家电网基建20111152号工程设计有效61 国家电网公司输变电工程标准工艺管理办法国家电网基建20121587号工程设计有效国家电网公司企业标准62 输变电工程建设标准强制性条文实施管理规程Q/GDW 248-2008 工程设计有效63 国家电网公司输变电工程施工图设计内容深度规定第1部分 110(66)kV变电站Q/GDW 381.1-2010 变电工程有效64 国家电网公司输变电工程施工图设计内容深度规定第4部分 110(66)kV架空线路Q/GDW 381.4-2010 线路设计有效65 国家电网公司输变电工程施工图设计内容深度规定第5部分 220kV变电站Q/GDW 381.5-2010 变电工程有效66 国家电网公司输变电工程施工图设计内容深度规定第7部分 220kV变电站Q/GDW 381.7-2010 变电工程有效67 国家电网公司输变电工程施工图设计内容深度规定第2部分电力电缆线路Q/GDW 381.2-2010 线路设计有效68 电力建设工程概算定额第一册建筑工程中国电力出版社（2013年版）概算有效69 电力建设工程概算定额第三册电气设备安装工程中国电力出版社2013年版概算有效70 电力建设工程概算定额第四册调试工程中国电力出版社2013年版概算有效71 电力建设工程概算定额第五册通信工程中国电力出版社2013年版概算有效72 电力建设工程工期定额中国电力出版社2012年版概算有效73 电网工程建设预算编制与计算规定中国电力出版社2013年版概算有效74 20kV及以下配电网工程预算定额第一册建筑工程中国电力出版社2009年版概算有效75 20kV及以下配电网工程预算定额第二册电气设备安装工程中国电力出版社2009年版概算有效76 20kV及以下配电网工程预算定额第三册送电线路工程中国电力出版社2009年版概算有效77 20kV及以下配电网工程预算定额第四册电缆工程中国电力出版社2009年版概算有效78 20kV及以下配电网工程预算定额第五册调试工程中国电力出版社2009年版概算有效79 20kV及以下配电网工程预算定额第六册通信及自动化工程中国电力出版社2009年版概算有效80 20kV及以下配电网工程设备材料价格信息中国电力出版社2009年版概算有效81 20kV及以下配电网工程建设预算编制与计算标准使用指南中国电力出版社2009年版概算有效82 勘察设计费编制依据《工程勘察设计收费标准》2002修订本概算有效83 山西省建设工程计价依据安装工程预算定额山西科学技术出版社2011年版概算有效84 山西省建设工程费用定额山西科学技术出版社2011年版概算有效编制：技经室审核：郝丽娜批准：贾旭东 2013年10月10日。
DLGJ 159.2-2001 电力勘测设计生产岗位责任制度.pdf
电力勘测设计生产岗位责任制度DLGJ159.2-2001主编单位：中国电力建设工程咨询公司批准单位：中国电力规划设计协会施行日期：2001年9月1日2001 北 京目 次前言1 范围 (23)2 总则 (23)3 院级生产管理人员职责 (23)3．1 院长 (23)3．2 总工程师 (23)4 生产管理处（室）人员职责 (24)4．1 技术质量管理处（部）处长 (24)4．2 技术和质量管理人员 (25)4．3 科研、标准化管理人员 (26)4．4 信息人员 (26)4．5 计划经营处处长 (27)4．6 经营管理人员 (28)4．7 计划管理人员 (28)4．8 统计人员 (28)4．9 工程处（项目部）处长 (29)4．10 设计总工程师（项目经理） (29)5 设计处（室）人员职责 (30)5．1 设计处处长 (30)5．2 设计处主任工程师 (30)5．3 专业科长 (31)5．4 专业主要设计人 (32)5．5 校核人 (33)5．6 设计人 (33)6 勘测处（室）人员职责 (34)6．1 勘测处处长 (34)6．2 勘测处主任工程师 (34)6．3 勘测处专业队长 (35)6．4 勘测综合队长 (36)6．5 勘测处各专业工程负责人 (36)6．6 钻探机长 (37)6．7 土工试验和水分析人员 (37)6．8 检测人员 (37)6．9 物探人员 (38)6．10 检验、测量试验设备管理人员 (38)7 技术经济处（室）人员职责 (38)7．1 技术经济处长 (38)7．2 主任工程师 (38)7．3 科长 (38)7．4 概预算主要编制人 (38)7．5 概预算专业编制人 (39)8 环境保护处（室）人员职责 (39)持续更新中8．1 环境保护处处长 (39)8．2 主任工程师 (39)8．3 科长 (40)8．4 环保评价与设计人员 (40)8．5 环保测试人员 (40)9 计算机处（室）人员职责 (40)9．1 计算机处处长 (41)9．2 计算机处主任工程师 (41)9．3 计算机处科长 (41)9．4 系统管理员 (41)9．5 软件开发人员 (41)9．6 硬件运行维修人员 (42)9．7 计算机操作人员 (43)10 辅助生产人员职责 (43)10．1 出版处处长 (43)10．2 描图员 (43)10．3 微机录入员 (44)10．4 晒图、印刷和装订人员 (44)10．5 复印员 (44)10．6 摄影、录像人员 (44)10．7 档案处处长 (45)10．8 档案工作人员 (45)10．9 缩微人员 (46)10．10 各处计划统计人员 (46)10．11 各处文书事务员 (46)前 言根据电力规划设计总院电规计（1998）23号文《关于下达1998年度电力勘测设计科研、标准化、信息计划项目的通知》，国电华北电力设计院工程有限公司对《电力勘测设计生产岗位责任制度》（1993年版）进行了修订，于2000年9月完成送审稿。
电力勘测设计专业间联系配合制度
电力勘测设计专业间联系配合制度DLGJ 159.3——2001主编单位：国家电力公司中南电力设计院批准部门：中国电力规划设计协会施行日期：2001年9月1日2001北京目次前言 (3)1 范围 (4)2 总则 (4)3 发电工程设计专业间互提资料项目 (6)3.1 可行性研究阶段 (6)3.2 初步设计阶段 (23)3.3 施工图设计阶段 (60)4 送电线路工程设计专业间互提资料项目 (95)4.1 初步设计阶段 (95)4.2 施工图设计阶段 (97)5 变电工程设计专业间互提资料项目 (100)5.1 可行性研究阶段 (100)5.2 初步设计阶段 (105)5.3 施工图设计阶段 (114)6. 通信工程设计专业间互提资料项目 (124)6.1 可行性研究阶段 (124)6.2 初步设计阶段 (127)6.3 施工图设计阶段 (133)7 调度工程设计专业间互提资料项目 (137)7.1 初步设计阶段 (137)7.2 施工图设计阶段 (139)附录 A 专业间互提资料交接单 (143)前言根据电力规划设计总院电规计（1998）23号文《关于下达1998年度电力勘测设计科研、标准化、信息计划项目的通知》，中南电力设计院对《电力勘测设计专业间联系配合制度》（1993年版）进行了修订，于2000年1月完成送审稿。
2000年10月，中国电力规划设计协会组织部分电力设计院对送审稿进行了审查，根据审查意见，2000年12月完成了报批搞。
本次修订工作根据电力设计和电力设计技术发展的需要，对原制度中的某些条款作了适当修改、补充和完善，增加了燃气—蒸汽联合循环机组、循环流化床锅炉、烟气脱硫和光纤通信等工程的内容。
本制度颁发实施后，原《电力勘测设计专业间联系配合制度》（1993年版）即行废止。
本制度由中国电力规划设计协会归口管理并负责解释。
本制度起草单位：国家电力公司中南电力设计院。
本制度主要起草人：张红。
施工图会签管理规定
施工图会签管理规定1．目的通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。
2．适用范围本文件适用于本院工程施工图设计阶段的会审质量控制。
3．会签要求3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。
3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。
3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。
3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。
4．会签方式4．1图纸打印出来后集中会签。
4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。
对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。
5．会签内容5．1建筑工程5.1.1总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。
5.1.2建筑专业图/文：在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。
结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。
图纸会签规定
图纸会签规定公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]图纸会签规定1 目的确认各相关专业的设计与本专业设计无干扰；确认各相关专业的设计满足了本专业所提的要求；预防“错、漏、碰、缺”现象的发生，使各专业协调一致，确保工程设计的总体质量；未经会签的图纸不得晒发用户和归档。
2 范围本规定适用于工程设计的初步设计和施工图设计的图纸会签。
3 引用文件及标准质量手册 SYB-QM-2006设计质量控制程序 SYB-QP9-20064 职责设计人a 按计划进度要求主动将自己的图纸提请给相关专业（如：提供设计资料的专业；与本专业设计内容的设计、施工、安装、维修等阶段有关联的专业）进行会签；b 对提交给本专业进行会签的图纸，应认真、仔细核对，然后方可签署；c 在会签中如发现遗漏或不一致的事项时，应及时提出，经核对、协商、修正后，再行签署；d 会签中如发生有争议的事项时，应及时提请项目主师协调裁决，并执行其裁决；e 当设计人因故不能进行会签时，应由所长指定相关人员代为会签。
审核人对图纸会签的完整性、正确性进行检查后，方可签署。
项目主师汇总检查各专业会签的质量，协调、裁决会签中有争议的事项。
必要时（对规模较大，专业交叉情况复杂的项目），应召集相关专业负责人（设计人）进行会审会签。
项目主师应对会签中的更改事项进行验证。
责任划分当由于图纸会签不完善而出现诸如缺、漏项或核对不仔细等失误而引起的质量缺陷、返工、甚至质量不合格时，按下述原则划分责任；a 图纸未提交相关专业会签的，由该设计人负主要责任；b 图纸按规定提交给了相关专业，且也进行了签署，但仍发生因未满足所提设计条件而引发的质量事项时，由会签人负主要责任。
5 会签的程序会签的依据：工程项目的阶段进度计划必须对图纸会签进行规定。
各相关专业之间所提供的全部正式的互提资料（含图、表、文字说明）。
会签的程序设计人自校→校对人校对→专业负责人签署→提交相关专业会签→交审核人检查签署→所审（跨院/所项目）→主师汇总（会签检查）→院/所审（院/所管项目）→公司审（公司管项目）会签关系a 提出（借给）设计资料（条件）的专业在接受（使用）资料专业的相关图纸上签字；b 管线、设施交叉互相提供设计资料（条件）的相关专业，应相互在相关的图纸上签字；c 其它可造成相互影响的专业应相互在相关的图纸上签字；d 会签关系应遵守本规定附表A《工业项目图纸会签表》和附表B《民用项目图纸会签表》执行。

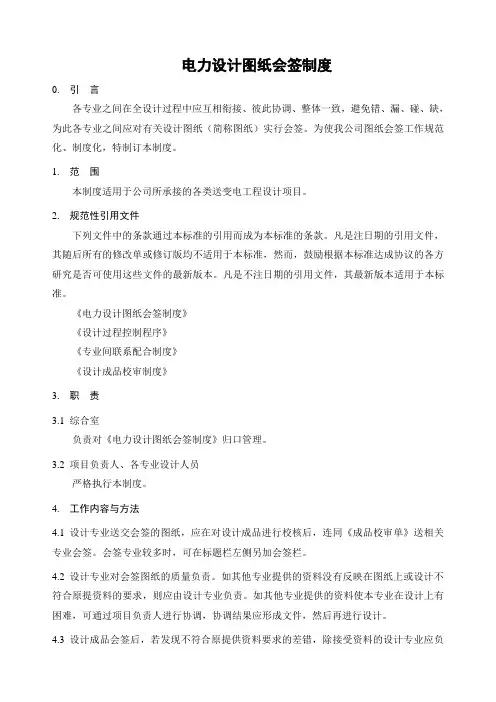

电力设计图纸会签制度
电力设计图纸会签制度0.引言各专业之间在全设计过程中应互相衔接、彼此协调、整体一致，避免错、漏、碰、缺，为此各专业之间应对有关设计图纸（简称图纸）实行会签。
为使我公司图纸会签工作规范化、制度化，特制订本制度。
1.范围本制度适用于公司所承接的各类送变电工程设计项目。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
《电力设计图纸会签制度》《设计过程控制程序》《专业间联系配合制度》《设计成品校审制度》3.职责3.1综合室负责对《电力设计图纸会签制度》归口管理。
3.2项目负责人、各专业设计人员严格执行本制度。
4.工作内容与方法4.1设计专业送交会签的图纸，应在对设计成品进行校核后，连同《成品校审单》送相关专业会签。
会签专业较多时，可在标题栏左侧另加会签栏。
4.2设计专业对会签图纸的质量负责。
如其他专业提供的资料没有反映在图纸上或设计不符合原提资料的要求，则应由设计专业负责。
如其他专业提供的资料使本专业在设计上有困难，可通过项目负责人进行协调，协调结果应形成文件，然后再进行设计。
主要责任外，提供资料的会签专业应负次要的、校对不周的责任。
4.4会签专业对会签的设计成品应按下列要求认真校对：1）设计成品内容与会签专业所提资料的内容相一致，并与会签专业设计意图相符合；2）专业之间在图纸设计内容上衔接协调。
会签概算书、说明书时校核的重点是：1）设计项目和工程量应符合本专业要求；2）文字部分应包括本专业提出的有关要求；3）主要设备价格应正确，所用名词应统一。
4.5会签专业应将会签中发现的问题及修改意见填写在《成品校审单》中，供设计专业进行修改，待修改完成并复核无误后再在会签图标中签署。
4.6凡需要会签的设计成品，设计专业主设人应负责确认会签齐全后再送交下一步校审程序。
电力公司电力工程设计图纸管理办法
电力公司电力工程设计图纸管理办法0 引言为了加强公司电力工程设计图纸(以下简称图纸)管理工作，提高图纸编制质量和管理水乎，充分发挥图纸在电力建设中的作用，结合公司图纸技术管理和档案管理工作的具体情况，制定本办法。
1 范围本办法适用于公司电力工程设计可行性研究、初步设计及施工图设计阶段形成的设计图纸与卷册(含设计非图纸文件等成品)及套用图纸、修改图纸的管理，其他工程可参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/JXY-B09-2013 《设计、服务过程控制程序》3 职责3.1 综合办公室负责对电力工程设计图纸管理办法归口管埋。
3.2 项目负责人、各专业设计人员须严格按此办法执行。
3.3计划、计算机、印制及档案等部门的有关图纸管理工作均应遵照执行。
4 工作内容与办法4.1 图纸的幅面及图标4.1.1 电力工程勘测设计图纸幅面和图框尺寸、图纸长边加长及图幅分区，应符合电力行业标准《电力工程制图标准》(综合篇)有关条文的规定。
4.1.2 图标分为工程设计图标及会签图标。
图标尺寸分别如图4.1.2-1~4.1.2-3。
4.1.3 工程设计图标设置位置应符合电力行业标准《电力工程制图标准》(综合篇)有关条文的规定。
当需要用会签图标时，其图标可设置在原有图标的左侧或上方近旁空白处。
公司标印制位置图4.1.2-1 用于2、3、4号图纸的标准设计图标图4.1.2-2 用于0、1号图纸的标准设计图标图4.1.2-3 图纸会签图标4.2 设计图纸及卷册编号4.2.1 工程设计图纸图号与卷册检索号的基本模式如图4.2.1。
4.2.1.1设计单位代号用两位阿拉伯数字后跟字母E表示，单位代号为：JXY。
4.2.1.2 工程设计分类代字用一个汉语拼音字母表示，其含义见表4.2.1.2。
DLGJ 159.3-2001 电力勘测设计专业间联系配合制度
可采用联系方式处理
3 主厂房水工设备布置
——
4 全厂总平面布置图
可行性研究阶段布置方案
提资 专业
电
备注
控 水 总
5 主厂房建筑布置图
——
6 主厂房内运煤设施布置图 ——
7 除尘效率、烟囱高度
除尘器最低效率、烟囱高度的建议
8
锅炉排渣型式要求、及排渣 装置布置图
——
9 凝结水精处理装置布置图 ——
10 对除尘器排灰方式要求
5 行方式
卸煤出力等
门
3．1．3 除灰专业提供和接受外专业资料项目，应符合表 3.1.3-1 和表 3.1.3-2 的
要求。
编号
表 3.1.3-1 提供外专业资料表
资料名称
资料主要内容
类别
1 对锅炉排渣型式要求
——
一般
接受 专业
机
备注
2 对除尘器排灰方式要求
——
一般
机
3 除灰渣设施平面布置图
——
重要 总、结构
2总 则
2．0．1 专业间互提资料项目表是依据电力行业设计院目前专业间分工的一般 情况编制的，不作为工程设计中专业分工的依据。各院可根据本院专业设置和 专业分工的具体情况作相应的变动，有些项目也可合并或取消。 2．0．2 专业间联系配合工作中，工程的主体和基础专业必须先行，保证在各设 计阶段的准备期间即能向有关专业提供必要的设计资料。发电工程初步设计项目 表中的进度栏内划分为确定方案（简称方），编制设计文件（简称为编）两个阶段。 在工程设计中“进度”以具体日期代替（同一阶段的资料可在不同的时间提供， 前后可错开）。 2．0．3 施工图项目表中确定进度的原则应是：在施工图准备工作与专业总图（司 令图）设计阶段，各专业应均衡地满足设计计划进度要求，全面地协调开展工作， 为此主体专业必须先行，在准备工作阶段即应提出必要的资料，使大部份专业在 主体专业总图（司令图）开始时能全面开展设计工作。如：在发电工程项目设计 时，以热机专业先行，提供必要的资料供电气、土建、热控、运煤等专业，以使 电气、热控及运煤等专业能开展订货图的设计，土建专业能开展主厂房基础图的 设计，以满足订货及土建开工的要求。本项目表中将专业总图（司令图）设计阶 段简称并分为司 1～司 3，如此分批是为了控制专业间必要顺序，当然在工程设计 中设总应根据工程情况，“进度”以具体日期代替（同一批资料可在不同时间提供， 前后可错开）。 2．0．4 对工程勘测设计本阶段技术原则影响较大的资料定为“重要”资料，其 余为“一般”资料。 2．0．5 发电厂勘测设计各专业简称如下：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 177 -
1 范围
本制度规定了电力设计各有关专业在设计图纸上进行专业会签的基本要求，适用
于单机容量为 50MW～600MW 的火力发电厂工程（简称“发电工程”）和 220kV～500kV
电压等级的送电线路工程（简称“送电工程”）、变电所工程（简称“变电工程”）以及
调度、通信工程的初步设计和施工图设计阶段的图纸会签，其他单机容量机组的发电
△
√√△
△
主要设计人 **）
24 屋内配电装置平、立、剖面图
△
√√△ √
△
主要设计人
25 化学水处理室布置图（建筑与工艺合并出图）
√△
√△
主要设计人
- 175 -
表 3.0.1（续） 发电工程初步设计图纸会签项目
序 图纸名称
号
26 生产试验楼建筑平、立、剖面图 27 炉架外形、分段图 28 运煤建筑布置总图 29 灰浆泵房布置图(建筑与工艺 合并出图) 30 供水系统图 31 水工建筑物总布置图 32 厂区水工建筑物布置图 33 取水建筑物平、剖面图
需的会签时间。
2．0．7 凡需要会签的设计成品，设计专业主要设计人应负责确认应会签的专业会签
齐全后再送审或送印出版。
- 178 -
2．0．8 在本制度的设计图纸会签项目表中，凡要求对图纸进行会签的提供资料专业 或要求核实主体专业设计与本专业设计相协调的相关专业，用符号“△”表示，而该 图纸的设计专业或接受资料专业用符号‘√”表示。
号
56 脱硫工艺系统图 57 脱硫岛布置平剖面图 58 脱硫岛电气设备布置图 59 脱硫岛控制室平面布置图 60 脱硫岛建筑平、立、剖面图 61 脱硫岛结构布置图 62 脱硫岛零米布置图 63 施工总平面布置示意图 64 主厂房建筑构件吊装图(平、剖面图) 65 主厂房大件设备起吊方案图 66 概算
表 3.0.1（续） 发电工程初步设计图纸会签项目
会签专业
热 机
电 气
热 控
总 图
建 筑
结 构
水 布
水 结
化 水
运 煤
除 灰
暖 通
系 统
通 信
继 保
自 动 化
环 保
施 工 组 织
技 经
会签人
备注
△△
√
主要设计人
△
√△
△
主要设计人
△△√
△
△
主要设计人
△△√
△
△
△
主要设计人
△△
△△△△
△√
△
主要设计人
△△
负责。如其他专业提供的资料使本专业设计有困难时，设计专业应及时进行反馈，并
报告设总，以进行协调，协调结果应形成文件，然后再进行设计。
2．0．5 设计成品会签后，施工时若发现仍有不符合原提供资料要求的差错，除接受
资料的设计专业应负主要责任外，提供资料的会签专业应负次要的、校对不周的责任。
2．0．6 为了使会签工作真正起到验证设计成品的作用，在安排设计进度时应留有必
√△△
△
△
△
△
主要设计人
√△△
△
△
△ △△
主要设计人
√△△
△
△
△
主要设计人
√△
△
△
主要设计人
√△
△
△
△
△
主要设计人
√
△
主要设计人
√△
△
△
主要设计人
备注
*） *）
- 179 -
表 3.0.2（续） 发电工程热机专业施工图会签项目
序 图纸名称
号
14 压缩空气系统及设备布置图
会签专业
热 机
电 气
热 控
总 图
表 3.0.2 发电工程热机专业施工图纸会签项目
会签专业
热 机
电 气
热 控
总 图
建 筑
结 构
水 布
水 结
化 水
运 煤
除 灰
暖 通
系 统
通 信
继 保
自 动 化
环 保
√
△
△
△
△
会签人 主要设计人
√
△
△
△ 主要设计人
√△△
△
△
△
△
主要设计人
√△△
△
△
△
△
主要设计人
√△△
△
△
△
△
主要设计人
√△△
△
△
△
△△
主要设计人
△△△△
△√
△
主要设计人
△△△
△
△
√
△
主要设计人 *)
△△△△
△△
△
√
主要设计人 *)
△
△
√
主要设计人
△△
√△
△
主要设计人
△
√
△
主要设计人
△△
△√
△
主要设计人
△△△
√△△
△
主要设计人
△
√
△△△△
△
主要设计人
△△△△
√
△
主要设计人
- 177 -
表 3.0.1（完） 发电工程初步设计图纸会签项目
序 图纸名称
取水泵房平、剖面图(工艺与水结合并出 34 图) 35 汽机房前管沟布置图 36 厂区外循环水管、沟；渠平剖面 图 37 排水口子、剖面图 38 冷却塔附近管沟布置图 39 补给水管平、剖面图 40 净化站系统和高程图
会签专业
热 机
电 气
热 控
总 图
建 筑
结 构
水 布
水 结
化 水
运 煤
除 灰
暖 通
系 统
5 主厂房横剖面图
√△△
△△△
△△
主要设计人
6 电气主接线图
√
△
主要设计人
7 电气建(构)筑物及设施平面布置图
△√
△△△△
△
主要设计人
8 各级电压(及厂用电)配电装置平、断面图 △ √
△
△
主要设计人
9 主厂房电缆桥架通道规划图
△√△
△
△
主要设计人
10 厂区主要电缆构筑物规划图
√
△
△
主要设计人
- 174 -
√
△△
△△
主要设计人
13 厂区总平面布置图
△△ √△ △△△△△△ △
△△
主要设计人
14 厂区竖向布置图
△△ √△△△△△△△
主要设计人
15 厂区管沟规划图
△△ √ △△ △△△△
△
主要设计人
16 厂区管道架构布置规划图
△
√ △△ △
△
主要设计人
17 主厂房结构总图
△△
△√
△
主要设计人
18 主厂房建筑图——底层平面
建 筑
结 构
水 布
水 结
化 水
ቤተ መጻሕፍቲ ባይዱ运 煤
除 灰
暖 通
系 统
通 信
继 保
自 动 化
环 保
会签人
√△△
△
卷册负责人
备注
15 综合维修车间平、剖面布置图
√△
△
△
卷册负责人
16 柴油发电机室布置图
√△
△
△
△
卷册负责人
17 启动锅炉燃烧系统图(包括点火)
- 176 -
前
言
根据电力规划设计总院电规计（1998）23 号文《关于下达 1998 年度电力勘测设 计科研、标准化、信息计划项目的通知》，华东电力设计院对《电力设计图纸会签制度》 （1993 年版）进行了修订，于 2000 年 1 月完成送审稿。2000 年 10 月，中国电力规划 设计协会组织部分电力设计院对送审稿进行了审查，根据审查意见，2000 年 11 月完成 了报批稿。
表 3.0.1（续） 发电工程初步设计图纸会签项目
序 图纸名称
号
11 发电机封闭母线平、剖面布置图
会签专业
热 机
电 气
热 控
总 图
建 筑
结 构
水 布
水 结
化 水
运 煤
除 灰
暖 通
系 统
通 信
继 保
自 动 化
环 保
施 工 组 织
技 经
施 工 组 织
技 经
会签人
备 注
△√ △△ △
主要设计人
12 网络控制楼（主控制楼）各层平面布置图
△△△△√△△ △ △△
△
主要设计人
19 主厂房建筑图——运转层平面
△△△ √△△
△
主要设计人
20 主厂房建筑图——除氧煤仓间及各层平面 △ △ △ √ △ △
△△
主要设计人
21 主厂房建筑图——横剖面图
△△△ √△√
△
主要设计人
22 主厂房地下设施规划布置图
△△
△√△ △△△
主要设计人
23 网络控制楼（主控制楼）建筑平、立、剖面图
2、专业之间在设计成品内容上衔接协调。
2．0．3 会签中发现的问题，提供资料专业应将修改意见填写在“设计成品校审单（附
页）”上，供设计专业进行修改，待修改完成并复核无误后再在会签图标中签署。
2．0．4 设计专业对会签图纸的质量负责。如其他专业提供的资料没有反映在图纸上
或设计不符原提资料的要求，则资料的遗漏或设计不符原提资料之事，应由设计专业
电力设计图纸会签制度
DLGJ159.4-2001
2001 北 京
