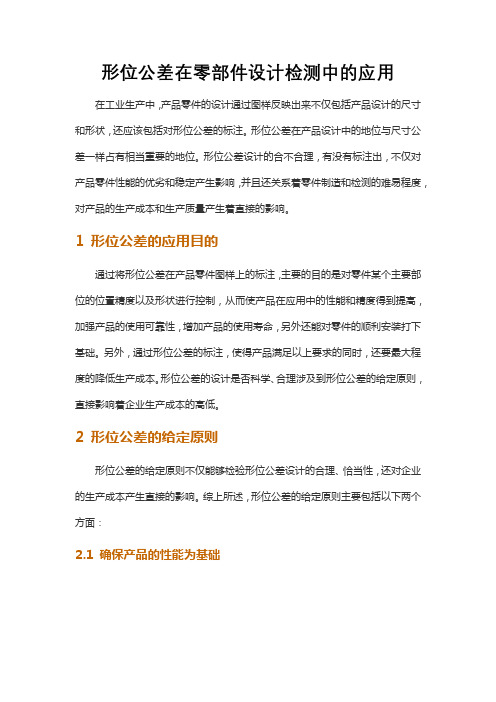

形位公差在零部件设计检测中的应用
形位公差在零部件设计检测中的应用在工业生产中，产品零件的设计通过图样反映出来不仅包括产品设计的尺寸和形状，还应该包括对形位公差的标注。
形位公差在产品设计中的地位与尺寸公差一样占有相当重要的地位。
形位公差设计的合不合理，有没有标注出，不仅对产品零件性能的优劣和稳定产生影响，并且还关系着零件制造和检测的难易程度，对产品的生产成本和生产质量产生着直接的影响。
1 形位公差的应用目的通过将形位公差在产品零件图样上的标注，主要的目的是对零件某个主要部位的位置精度以及形状进行控制，从而使产品在应用中的性能和精度得到提高，加强产品的使用可靠性，增加产品的使用寿命，另外还能对零件的顺利安装打下基础。
另外，通过形位公差的标注，使得产品满足以上要求的同时，还要最大程度的降低生产成本。
形位公差的设计是否科学、合理涉及到形位公差的给定原则，直接影响着企业生产成本的高低。
2 形位公差的给定原则形位公差的给定原则不仅能够检验形位公差设计的合理、恰当性，还对企业的生产成本产生直接的影响。
综上所述，形位公差的给定原则主要包括以下两个方面：2.1 确保产品的性能为基础任何产品以及产品相关零件的设计和制造，都是为了保证在产品使用中的功能性稳定和完整，不仅要具有使用的可靠性还要保证产品的使用寿命。
因此，确保零件性能是给定形位公差时必须要要考虑的首要因素。
对于零件来说，既要保证性能可靠，又要对使用寿命进行保障。
而要做好这两方面，除了与零件选择加工材料的要求和相关热处理的方式相关外，还与零件的几何精度关系密切。
在产品的零件形状和零件的尺寸已经被正确的设计和确定的基础上，对几何精度的要求与提高，还与形位公差的确定有关。
而对于形位公差精度级别的确定，又与零件的具体加工方法的确定和选用有关。
由此可见，对于一个普通的产品零件来说，形位公差的给定如果做到了科学、合理，不仅能够对产品的良好性能有所保证，还能对零件的具体加工工艺和加工方案产生影响。
2.2 对零件的工艺性进行分析考虑和分析零件的工艺性，通常从两个方面入手：a.产品零件制造的可行性。
现代飞机装配技术知识点.
《现代飞机装配技术》知识点总结南京航空航天大学第一章1、飞行器数字化和传统制造的最大区别特点(1改模拟量传递为数字量传递。
(2把串行工作模式变为并行工作模式。
带来的必然结果是缩短产品研制周期,提高产品质量,降低研制成本。
2、 MBD 的定义,其数据集应包括的内容,采用的技术意义。
MBD 技术定义 :用集成的三维实体模型来完整表达产品定义信息,详细规定了三维实体模型中产品定义、公差标注准则和工艺信息的表达方法。
数据集包括的内容 :相关设计数据、实体模型、零件坐标系统、三维标注尺寸、公差和注释工程注释、材料要求、其它定义数据及要求。
技术意义:1. 改双数据源定义为单源定义,定义数据统一 2. 提高了工程质量 3. 减少了零件设计准备时间 4.电子化的存储和传递 , 协调性好 5.减少成本 6.易于向下兼容 (派生出平面信息3、国外飞机数字化技术发展的三个主要历程:部件数字样机阶段 1986—— 1992全机数字样机阶段 1990—— 1995数字化生产方式阶段 1996—— 20034、飞机结构的特点零件多、尺寸大、刚度小、外形复杂、结构复杂、精度要求高、其装配具有与一般机械产品不同的技术和特点。
5、什么是飞机装配,发展历程?根据尺寸协调原则, 将飞机零件或组件按照设计和技术要求进行组合、连接形成更高一级的装配件或整机的过程。
自动化装配6、飞机数字化制造的三个主要内容CAD 、 CAM 、 CAPP第二章1、产品数字建模的发展过程中提出的产品信息模型有哪三种概念?面向几何的产品信息模型 (geometry- oriented product model面向特征的产品信息模型 (feature- oriented product model集成产品信息模型 IPIM(integrated product information model2、物料清单(BOM 的定义,企业三种主要的 BOM 表, EBOM 、 PBOM 、MBOMBOM 定义 :又称为产品结构表或产品结构树;在 ERP 系统中,物料一词有着广泛的含义,它是所有与生产有关的物料的统称。
圆周均布的形位公差-概述说明以及解释
圆周均布的形位公差-概述说明以及解释1.引言1.1 概述：在工程设计和制造领域中，圆周均布和形位公差是两个重要的概念。
圆周均布指的是在一个圆周上等间隔的分布一定数量的特征或零件，这种布置方式能够确保零件在装配或使用过程中的稳定性和可靠性。
形位公差则是用来描述零件之间或零件内部特征之间的相对位置关系的一种标准，它能够确保零件在装配过程中的精确性和准确性。
本文将重点探讨圆周均布的形位公差这一重要概念，探讨其在工程设计中的应用和意义。
通过深入分析和案例讨论，我们将展示圆周均布的形位公差如何影响产品的质量和性能，以及如何在实际生产中合理应用这一概念。
希望通过本文的阐述，读者能够更好地理解和掌握圆周均布的形位公差，从而提高产品制造的质量和效率。
1.2文章结构文章结构部分主要是对整篇文章进行了简要介绍，说明了文章的整体框架和内容安排。
通过本部分，读者可以清晰地了解本文的内容和结构，对整篇文章有一个总体把握。
文章结构主要包括：1. 引言部分：介绍了文章的背景和重要性，引入了文章的主题，突出了本文要讨论的问题和目的。
2. 正文部分：详细讨论了圆周均布的概念、形位公差的定义和圆周均布的形位公差应用，分析了相关的理论知识和实际应用情况。
3. 结论部分：总结了圆周均布的形位公差的重要性和应用价值，展望了未来的应用前景，并对整篇文章进行了总结和回顾。
通过以上三个部分的结构，本文将系统地介绍了圆周均布的形位公差相关的知识和信息，为读者提供了全面的了解和认识。
文章1.3 目的部分的内容如下：在本文中，我们的主要目的是探讨圆周均布的形位公差在工程设计和制造中的重要性和应用。
通过深入分析圆周均布的概念和形位公差的定义，我们将进一步探讨这一概念在实际工程中的具体应用和意义。
最终，我们希望通过这篇文章能够帮助读者更好地理解圆周均布的形位公差，提升他们在工程设计和制造领域的实践能力，促进工程质量的提升和生产效率的提高。
2.正文2.1 圆周均布的概念圆周均布是一种工程制图中常用的设计要求，主要用于确定零件上各个特征之间的位置关系，确保零件装配后能够达到规定的功能要求。
形位公差与实际应用
合格！
30h6
t
A
公差带是距离为公差值 t 且垂直于 基准直线的两平行平面之间的区域。
三、形位公差带 垂直度
0.01 A
合格！
30h6
50h7
t
A
公差带是距离为公差值 t 且垂直于 基准直线的两平行平面之间的区域。
三、形位公差带 垂直度
0.01 A
不合格！
30h6
A
50h7
t
公差带是距离为公差值 t 且垂直于 基准直线的两平行平面之间的区域。
0.01 0.01
t1xt2
合格！
3.在相互垂直的两个方向上对实际直线 提出要求，即在这两个方向分别标注公差框 格，公差带是一个t1xt2的四棱柱面围成的区 域，只要被测直线不超出该区域即为合格。
三、形位公差带 直线度
50h7
合格！
t
0.01
4.在任意方向 上对实际直线提出要 求，公差带是一个直 径为公差值 t 的圆柱 面内的区域，只要被 测直线不超出该区域 即为合格。
三、形位公差带 面轮廓度
SR
A
公差带是包 络一系列直径为 公差值 t 的球的 两包络面之间的 区域，诸球心位 于具有理论正确 几何形状的曲面 上。被测轮廓面 应位于该区域内 。
三、形位公差带 面轮廓度
SR
A
公差带是包 络一系列直径为 公差值 t 的球的 两包络面之间的 区域，诸球心位 于具有理论正确 几何形状的曲面 上。被测轮廓面 应位于该区域内 。
2
举例1
没有特别增加粗糙 度值的要求 增加了粗糙度0.4 值的要求
老状态冲头
新状态冲头
通过对原有冲头的型腔表面粗糙度要求，改善现有冲头在 使用过程中出现的扩口面光亮度不一致的问题
尺寸传递和容差分配
容差分配
在飞机制造中，根据生产工艺条件把反 应关键质量特征（KPC）旳产品设计公 差合理地分配到制造有关旳工艺装备及 各道工序中，称之为容差分配（或容差 设计）。
20
10
相 关 技 术与 研 究 背 景
公差设计是产品设计中不可缺乏旳主要构成 部分，是连接产品设计、工艺、制造、装配 各环节旳桥梁。合理旳公差设计是确保产品 设计功能实现和降低产品研制成本旳关键原 因和必要手段。
11
相 关 技 术与 研 究 背 景
公差设计成果不但影响产品旳精度，也影响到产 品旳加工成本，而公差设计涉及旳原因较多（工具能 力、技术水平、经济性等），怎样合理分配构成产品 旳各零件、组件旳公差是一种复杂旳问题。
14
相 关 技 术与 研 究 背 景
另一方面，当代并行工程措施要求综合考虑产品 全生命周期内各阶段旳原因（如功能、制造、装配、 作业调度、质量、成本、维护与顾客需求等等），综 合考虑各有关原因旳影响，使后续环节中可能出现旳 问题在设计旳早期阶段就被发觉，并得到处理，从而 使产品在设计阶段便具有良好旳可制造性、可装配性、 可维护性及回收再生等方面旳特征，最大程度地降低 设计反复，缩短设计、生产准备和制造时间。
如今，以CAD/CAM为代表旳数字化技术在老式机械 制造领域引起了深刻旳革命。国内外有关计算机辅助 公差设计已开展数年研究并取得了丰富成果，并在老 式机械产品制造中取得了初步应用，但还未到达完全 实用旳程度。与CAD/CAM技术对制造业旳深远影响 相比，作为机械产品设计和制造过程中一项主要内容 旳公差设计，还远远滞后于数字化技术旳整体发展水 平，成为CAD/CAM集成中凾待处理旳关键问题。
4
5
按相互修配原则进行协调
采用相互 修配原则进行 协调时，协调 精确度仅决定 于将A零件旳 尺寸传递给B 零件时这一环 节旳精确度。
多个基准的形位公差-概述说明以及解释
多个基准的形位公差-概述说明以及解释1.引言1.1 概述概述在机械设计和制造领域中，形位公差是一种用于描述零件之间相对位置关系的重要指标。
在实际应用中，常常需要同时考虑多个基准，以确保零件装配后满足设计要求。
多个基准的形位公差是一种综合了多个基准要求的形位公差。
本文将围绕多个基准的形位公差展开讨论。
首先，我们将介绍多个基准的概念，解释为什么在实际应用中需要考虑多个基准。
然后，我们将详细定义形位公差，并探讨多个基准的形位公差的重要性和应用。
通过对多个基准的形位公差的研究，我们可以更好地理解和掌握零件间复杂的相对位置关系。
这对于提高零件装配的精度和可靠性具有重要意义。
同时，了解多个基准的优势和形位公差的应用也有助于指导实际工程中的设计和制造决策。
在接下来的正文部分，我们将深入探讨多个基准的概念和形位公差的定义，以及它们在实际应用中的具体应用场景。
最后，通过对多个基准的形位公差的结论进行总结，我们将得出一些对于机械设计和制造的启示和建议。
本文旨在提供一个全面而系统的介绍和探讨多个基准的形位公差的文章，希望能够为读者提供有关这一重要领域的深入理解和应用指导。
文章结构:本文共分为引言、正文和结论三个部分。
1. 引言部分:1.1 概述:在现代制造工艺中，形位公差是评价零件的精度和质量的重要指标之一。
然而，在实际应用中，由于零件的复杂性和加工精度要求的提高，单个基准已经不能满足实际需要。
因此，本文将探讨多个基准的形位公差，并分析其优势和应用。
1.2 文章结构:本文将分为三个部分进行讨论。
首先，我们将介绍多个基准的概念和形位公差的定义。
其次，我们将探讨多个基准的优势和形位公差的应用。
最后，我们将总结全文并给出一些未来研究的方向。
2. 正文部分:2.1 多个基准的概念:在传统的制造工艺中，通常只需要一个基准来确定零件的位置和形状。
然而，在某些情况下，单个基准无法满足精度要求，需要引入多个基准来共同确定零件的位置。
形位公差的应用
6/ GE – Aviation /
பைடு நூலகம்
四、 圆柱度
圆柱面必须位于半径 差值0.05的两同轴圆 柱面之间。
7/ GE – Aviation /
五、 线轮廓度
在平行于正投影面的任一截面上， 实际轮廓线必须位于包络一系列直 径为公差值0.04，且圆心在理想轮 廓线上的圆的两包线之间。
8/ GE – Aviation /
端面绕基准轴线作无轴向移动地连 续回转，同时，指示器作垂直于基 准轴线的直线移动。在端面上任意 一点的轴向跳动量不得大于0.05。 （在运动时，指示器必须沿着端面 的理论正确形状和相对于基准所确 定的正确位置移动）
20 / GE – Aviation /
Q & A？ 问答？
21 / GE – Aviation /
13 / GE – Aviation /
八、 垂直度
φd的轴线必须位于 正截面为公差值 0.2×0.1，且垂直 于基准平面的四棱 柱内。
线对线 (两个方向)
14 / GE – Aviation /
九、 同轴度
φd的轴线必须位于直径为 公差值0.1，且与基准轴 线同轴的圆柱面内
φd的轴线必须位于直径为 公差值0.1，且与公共轴 线A-B同轴的圆柱面内
通用航空（苏州）
1/ GE – Aviation /
一、 直线度
圆柱表面上任一素线必 须位于轴向平面内，距 离为公差值0.02的两平 等直线之间。
圆柱表面上任一素线 在任意100长度内必须 位于轴向平面内，距 离为公差值0.04的两 平等直线之间。
2/ GE – Aviation /
一、 直线度
d的轴线必须位于正截面为公差值0201且垂直于基准平面的四棱线对线两个方向d的轴线必须位于直径为公差值01且与基准轴线同轴的圆柱面内d的轴线必须位于直径为公差值01且与公共轴线ab同轴的圆柱面内槽的中心面必须位于距离为公差值01且相对基准平面对称配置的两平行平面之间
形位公差概述
3. 最大实体实效状态、尺寸
(1) 最大实体实效状态(MMVC) 在给定长度上，实际要素处
于最大实体状态且其中心要素的形状或位置误差等于给出的 形位公差值时的综合极限状态。
(外2)作最用大尺实寸体。实效尺寸(DMV、dMV) 最大实体实效状态下的体
dMV ＝dfe＝da+f ＝dM + t ＝dmax + t DMV＝Dfe＝Da－f ＝DM–t ＝Dmin- t
按几何特征分 1）轮廓要素：构成零件轮廓的可直接触及的点、线、 面。 2）中心要素：不可触及的，轮廓要素对称中心所示 的点、线、面。
一、 零件的要素
按在形位公差中所处的地位分 1）被测要素：零件图中给出了形状或（和）位置 公差要求，即需要检测的要素。 2）基准要素：用以确定被测要素的方向或位置的 要素，简称基准。
三、形位公差带的标注
３．形位公差的标注 框格指引线 标注时指引线可由公差框格的一端引出，并与
框格端线垂直，箭头指向被测要素，箭头的方向 是公差带宽度方向或直径方向。
三、形位公差带的标注
３．形位公差的标注 基准 基准代号的字母采用大写拉丁字母。 为避免混淆，标准规定不许采用E、I、J、M、
O、P、L、R、F等字母。 基准的顺序在公差框格中是固定的 。
形位误差不仅会影响机械产品的质量（如工作精 度、联接强度、运动平稳性、密封性、耐磨性、噪 声和使用寿命等），还会影响零件的互换性。
为了满足零件的使用要求，保证零件的互 换性和制造的经济性，设计时必须合理控制零 件的形位误差，即对零件规定形状和位置公差 （简称形位公差）。
形位公差的新国家标准 ： GB／T 1182－1996《形状和位置公差通则、定义、符 号和图样表示法》； GB／T 1184－1996《形状和位置公差未注公差值》； GB／T 4249－1996《公差原则》； GB／T16671－1996《形状和位置公差最大实体要求、 最小实体要求和可逆要求》 GB1958－80《形状和位置公差检测规定》。
2d的形位公差
2d的形位公差2D形位公差是一种在工程领域中使用的测量和控制物体几何形状的技术。
在许多机械设计和制造过程中，形位公差是确保零件之间互换性和功能性的重要因素。
这篇文章将从多个角度介绍2D形位公差的概念、应用和意义。
首先，我们来了解一下形位公差的定义。
形位公差是用于描述一个对象的几何特征与理想位置之间的差异的一种度量方式。
它将一个零件或特定的几何特征与一个参考点、线或平面进行比较，并衡量它们之间的偏差。
这种偏差可以在2D面上以距离和角度的形式表示。
形位公差的一个重要应用是确定零件之间的平移和旋转关系。
当多个零件需要进行组装或运动时，形位公差可以保证它们的位置和运动的精确性。
例如，在汽车制造中，引擎和变速器的零件必须精确配合，以确保汽车的正常运行。
另一个形位公差的应用是在制造过程中确保零件的质量和可靠性。
通过在零件的制造图纸中设置适当的形位公差要求，制造商可以控制零件的几何形状，并确保其功能和性能。
这对于诸如飞机发动机和医疗设备等精密机械的制造至关重要。
形位公差的不同类型和符号也是理解其概念的重要组成部分。
常见的2D形位公差符号包括平面度、圆度、圆柱度、轮廓度和角度等。
这些符号通过画线、箭头和数字表示，并精确描述了几何特征与参考线之间的差异。
形位公差对于优化设计和提高生产效率也具有重要的指导意义。
通过合理设置形位公差，设计师可以在满足功能需求的同时，避免不必要的加工、测量和装配过程，从而节约时间和成本。
同样，制造商也可以根据形位公差来评估生产过程中的偏差，并采取适当的措施进行调整和改进。
最后，了解并正确应用形位公差的知识对于工程师和技术人员来说是必不可少的。
掌握形位公差的原理和方法可以提高产品的质量和性能，并确保符合相关标准和规范。
因此，学习和理解2D形位公差不仅对于个人的职业发展有益，也对于整个工程行业的发展至关重要。
总而言之，2D形位公差在工程领域具有广泛的应用和重要的指导意义。
它是确保零件之间互换性、控制质量和提高生产效率的关键因素。
形位公差,公差原则与应用
最大实体 状态
最大实体 尺寸
最小实体 状态
最小实体 尺寸
最大实体 实效状态
理想基准要素的简称，它是确定要 最 大 实 体 素间几何系的依据，分别称为基准点， 实效尺寸 基准直线（ 轴 线 ） 和 基 准 平 面 （中 心 平面）
作为单一基准使用的单个要素
作为单一基准使用的一组要素
最小实体 实效状态
测量被测实际要素上具有代表性的 参数（即特征 参 数 ） 来 表 示 形 位 误 差 值
被测实际要素绕基准轴线回转过程 中，沿 给 定 方 向 测 量 其 对 某 参 考 点、 或线的 变 动 量。 变 动 量 是 指 指 示 器 最 大与最小读数之差
检测被测实际要素是否超过实效边 界，以判断合格与否
三、形状和位置公差
%+*
表!"#!# 被测要素、基准要素的标注及其他附加符号（摘自 "#／$%%&’—%(()）
项目
符号
项目
符号
项目
符号
直接 被测要素的标注
用字母
理论正确尺寸
*+
包容要求
可逆要求 延伸公差带
基准要素的标注
最大实体要求
自由状态 （非刚性零件）条件
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
或连 续 回 转 时 所 允 许 的 最 大 跳 动
量
固定公差带
限制实际要素变动的区域。公差带
是一个 给 定 的 区 域， 是 误 差 的 最 大 允
许值，它由大小、形 状、方向、位 置 浮动公差带
四个因素来决定
根 据 被 测 要 素 的 特 征 和 结 构 尺 寸， 延伸公差带
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形位公差设计在民用飞机设计中的应用研究摘要:形位公差是形状公差和位置公差的统称。
本文从收集到的国外飞机结构设计形位公差设计原则及标准,结合国内飞机制造厂的零件加工和装配水平,提出了我国大型民用飞机结构设计中形位公差的选择方法和数值标准的建议。
关键词:形位公差形状公差位置公差
长期以来,我国民用飞机结构设计中公差设计主要以尺寸公差为主,设计人员往往只注重零件中的一些重要尺寸,并加以尺寸公差的约束,对于其他尺寸则未加以足够重视,通常按线性通用公差标准进行要求。
然而工厂按图纸要求进行零件加工后,常常出现零件超差现象,尤其常见的是装配超差。
国外民机设计强国十分注重对零件加工和装配的要求,在零件图和装配图中大量采用形位公差设计,对机加、钣金等不同加工方法提出详细设计要求和标准,在严格控制零件加工的同时,确保了最终的零件装配要求,大大减少了超差的情况。
现阶段大范围推广形位公差设计无论在提高我国民机设计和制造水平还是减少加工和装配超差、降低成本上来说都有着非常重要的实际意义。
1 形位公差概念
形位公差可化分为形状公差、位置公差、形状或位置公差三类,
常用的形位公差有14种。
（1)形状公差:直线度、平面度、圆度、圆柱度形状公差是对零件自身形状的公差要求,无基准要求。
（2)位置公差:平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动位置公差是对零件定位的公差要求,有基准要求。
(3)形状或位置公差:线轮廓度、面轮廓度形状或位置公差既可能是形状公差也可能是位置公差,视其对基准有无要求而定。
2 基准的创建原则
零件的各种不同的形状,是由许多表面以各种不同的组合形式构成的,各表面之间有一定的尺寸和相互要求。
基准是确定零件(或部件)上某些点、线、面的位置时所依据的点、线、面,即基准是零件本身上的或者是与零件有关的面、线或点,根据这些面、线或点来确定零件上的另一些面、线或点的位置。
任一刚体,在空间直角坐标系中均有六个自由度,即沿三个互相垂直的坐标轴的平移自由度和沿三个坐标轴的旋转自由度。
因此,要确定零件在夹具中的准确位置,必须限定其相应的自由度。
选取基准时,应依据不同零件自身定位特点选取相应的基准定位
对象。
通常情况下,选取面积较大、加工余量较小或不加工的配合面作为第一定位基准,再选取另外两个正交平面、点或线定位来约束其他自由度。
或零件是圆柱、圆锥等特征实体,可选取轴线作为第一定位基准。
选取基准一般情况下要选择实际存在的点、线、面等特征,特殊情况下,如在装配定位中可选取非零件实体特征的工装定位基准。
3 我国民用飞机结构设计中形位公差应用的建议
通过研究分析国外民用飞机结构设计中形位公差的应用及设计标准,并结合我国民用飞机的制造和装配能力,现提出我国民用飞机结构设计中形位公差设计选取原则及数值标准。
(1)定位基准。
所有零件需指定零件加工定位基准。
选取面积较大、加工余量较小或不加工的配合面作为第一定位基准,圆柱等特殊特征实体可选取轴线为第一定位基准。
装配部件下以工装定位或配合面为基准定位。
(2)面轮廓度(或平面度)。
机加零件表面限定面轮廓度要求。
对于配合机加面,规定面轮廓度相对于三基准平面为0.3mm。
(3)位置度。
零件上结构孔轴线位置度公差按。
在装配图中,按需标明重要零件相对于装配基准的位置度公差。
(4)直线度。
对于机加零件,直线度加工精度可达到0.15/M,可按需给出限定的数值。
以上几点是应用最为广泛的几个形位公差,通常情况下在图纸中规定了相应的公差要求后,可以有效提高零件的加工和装配精度,大大的减少超差的发生。
4 形位公差在某型客机吊挂斜撑杆上的应用
某型客机吊挂斜撑杆是连接吊挂和机翼和一个重要结构件,主要传递来自发动机的拉伸和压缩载荷。
其结构与常规飞机结构件不同,零件加工是首先将一根管材在两端挤压成型,而后再通过机加切削最
终成型。
由于吊挂斜撑杆长度较大(总长为 1.2m),且在最终装配时安装要求高,因此对零件的加工精度要求很高,见图1。
首先选择基准,由于吊挂斜撑杆是一个圆柱形零件,因此选取圆柱轴线为第一基准,这样可以确定了四个自由度,即沿非轴线方向的两个平移自由度和沿非轴线方向的两个旋转自由度。
此零件主要关心的尺寸是零件两端的螺栓孔相对位置,因此可选取其中一端孔的轴线为第二基准,由此所有六个自由度全部限制。
此零件两端连接耳片与孔轴线有垂直方向的要求,因些可将耳片的一个面作为辅助基准,便于零件的公差标注,基准选取见图2。
吊挂斜撑杆要满足最终飞机装配,是由两个要素控制的。
一是斜撑杆两端螺栓孔的相对距离,一是螺栓孔与螺栓之间的间隙。
通过对工厂加工的了解,斜撑杆两端螺栓孔之间距离公差最小可以控制在+/-0.5mm范围内,因此螺栓孔与螺栓间隙配合可选为H7/f6,即间隙范围为0.25mm～0.66mm。
因此,当螺栓孔取最大实体状态时,两端孔与螺栓最小间隙分别为0.25mm,亦即总可调间隙为0.25×2=0.5mm,刚好可满足斜撑杆两端螺栓孔之间距离公差的补尝要求。
同时,当螺栓孔不取最小实体状态时,即孔径变大,亦是说两端孔与螺栓总可调间隙增大,此时可以适当放宽斜撑杆两端螺栓孔之间距离公差,允许其公差变化大于0.5mm,因此对吊挂斜撑杆孔的位置度是一个在包容原则下的位置度要求,详细标注见图3。
5 结语
形位公差设计对我国民用飞机零件的加工和装配有着非常重要的作用,适当正确的应用形位公差不仅能保证零件加工和装配的精度,同时也是飞机设计人员必备的一项基本要求。
本文对民用飞机形位公差概念、选取原则和标准进行了初步解读,提出民用飞机常用形位公差的数值标准,并以某型客机吊挂斜撑杆为对象进行了形位公差的分析。
参考文献
[1]结构设计手册.中国航空工业总公司.
[2]ASME Y14.5-2009 Dimensioning and Tolerancing.The American Society of Mechanical Engineers,2009.
[3]航空制造工程手册.航空工业出版社,1993.。
