数据检查和拓扑处理

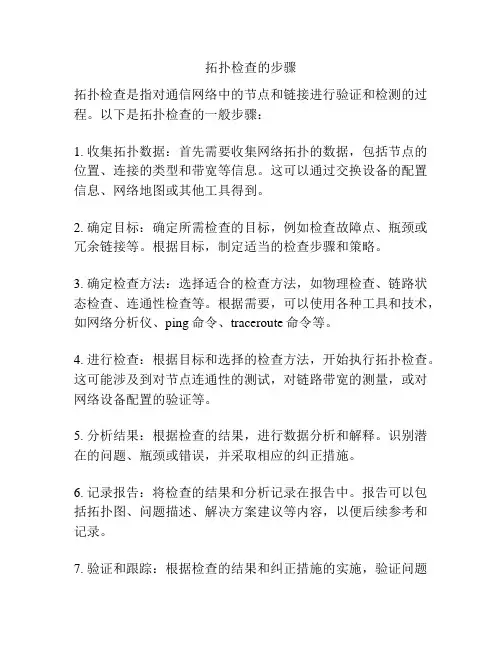

拓扑检查的步骤
拓扑检查的步骤
拓扑检查是指对通信网络中的节点和链接进行验证和检测的过程。
以下是拓扑检查的一般步骤：
1. 收集拓扑数据：首先需要收集网络拓扑的数据，包括节点的位置、连接的类型和带宽等信息。
这可以通过交换设备的配置信息、网络地图或其他工具得到。
2. 确定目标：确定所需检查的目标，例如检查故障点、瓶颈或冗余链接等。
根据目标，制定适当的检查步骤和策略。
3. 确定检查方法：选择适合的检查方法，如物理检查、链路状态检查、连通性检查等。
根据需要，可以使用各种工具和技术，如网络分析仪、ping命令、traceroute命令等。
4. 进行检查：根据目标和选择的检查方法，开始执行拓扑检查。
这可能涉及到对节点连通性的测试，对链路带宽的测量，或对网络设备配置的验证等。
5. 分析结果：根据检查的结果，进行数据分析和解释。
识别潜在的问题、瓶颈或错误，并采取相应的纠正措施。
6. 记录报告：将检查的结果和分析记录在报告中。
报告可以包括拓扑图、问题描述、解决方案建议等内容，以便后续参考和记录。
7. 验证和跟踪：根据检查的结果和纠正措施的实施，验证问题
是否得到解决，是否达到预期的效果。
同时，保持对网络拓扑的跟踪和更新，以保持其准确性。
需要注意的是，拓扑检查是一个持续的过程，网络拓扑会随着时间和变化不断发展。
因此，定期进行拓扑检查，并及时更新拓扑信息是十分重要的。
拓扑检查与编辑
Page 29
三、拓扑错误处理 1）拓扑工具条的介绍：
拓扑Topology工具条在 ArcMap中，通过右键增加，要 想使用数据处于编辑状态 2）拓扑错误处理
一、 ArcGIS拓扑规则介绍
ArcGIS的拓扑都是基于geodatabase（mdb，gdb， sde），shp文件是不能进行拓扑检查的。
首先要建立Feature Dataset（要素集），把需要检查的数 据放在同一要素集下,要素集和检查数据的数据基础（坐标系 统、坐标范围）要一致，有拓扑时要先删除拓扑。
拓扑容差大小与数据的要有关，一般 0.001m，就可以了。
Page 25
二、拓扑建立和拓扑检查
在Arccatalog中，如果数据是shp格式，先转 Geodatabase，如果是Geodatabase，看是否有 FeatureDataset，要检查的数据是否在同一个 FeatureDataset下，坐标系可以采用导入 （import）已有数据的坐标系统。
Page 30
1）拓扑工具条的介绍
① Map Topology：设置拓扑图层 ② Constuct Feature 构建拓扑要素——线转面、面转线。
操作是选中要素，后点击该按钮。 ③ Planarize lines ：对线拓扑处理，交叉线自动按交点打
断，删除重复线，操作同上。 ④ Topology Edit Tool：拓扑编辑工具，选择共享要素（如
与线层重叠（线层可以有非重叠的更多要素） 所有的by都是多图层之间
Page 21
2）两个图层之间拓扑——线线之间
GIS数据处理和制图8.拓扑检查和处理
ArcGIS中拓扑的几个基本概念
• 容差Tolerance：XY 容差是 XY 坐标之间所 允许的最小距离，如果两个坐标之间的距离在 此范围内，它们会被视为同一坐标。 • 脏区Dirty Area：在初始拓扑校验过程以后， 已被改变的要素的周围区域，且该要素还需执 行额外的拓扑校验来发现错误。 • 拓扑规则Topology Rule：定义地理数据库中 一个给定要素内或两个不同要素类之间所许可 的要素关系指令。
四.拓扑错误处理（中级）
1、拓扑工具条的介绍：
拓扑Topology工具条 在ArcMap中，通过右键 增加，要想使用数据处 于编辑状态 2、拓扑错误处理
/ PPT编写：闫磊
PPT美化：东方首选企业管理顾问有限公司
中科院计算所教育中心 出品
4.1、拓扑工具条的介绍
PPT美化：东方首选企业管理顾问有限公司
中科院计算所教育中心 出品
3.3拓扑检查实际会改变数据，不仅仅是拓扑检查。
数据：8.拓扑检查和处理\两个图层之间.gdb中jzd和jzx
/ PPT编写：闫磊 PPT美化：东方首选企业管理顾问有限公司 中科院计算所教育中心 出品
/ PPT编写：闫磊 PPT美化：东方首选企业管理顾问有限公司 中科院计算所教育中心 出品
地理数据库拓扑规则和拓扑错误修复
/ PPT编写：闫磊
PPT美化：东方首选企业管理顾问有限公司
中科院计算所教育中心 出品
拓扑容差
/ PPT编写：闫磊
2.2.5两个图层之间拓扑 面面之间
/ PPT编写：闫磊
PPT美化：东方首选企业管理顾问有限公司
中科院计算所教育中心 出品
数据检查和拓扑处理概述
Page
4
1.数据质量检查的内容-属性检查
①属性查询 Get unique values 可以获 得对应字段的唯一值 查询产生选择集方法：创立 新的选择集、添加到当前 选择集、删除从当前选择 集、从当前选择集中选择 可以实现二次查询 也可以使用下列方式设置
Page
5
SQL的语法
类型 shp pgdb fgdb 字符串 单引号 单双引号都可以 单引号 空的判断 =’‘ is Null或则 =”“ =’‘ 模糊查询 _(下划线）表示 1位，%表示多位 ?表示1位，*表 示多位 _表示1位，%表 示多位 _表示1位，%表 示多位 _表示1位，%表 示多位
oracle Sql server
模糊查询 cast ( FID as character) like '%1%' CAST("OBJECTID" AS varchar(20)) like '%1%' str( [OBJECTID] ) like "*1*" OBJECTID like ‘%1%’ Str(OBJECTID) like ‘%1%’
要素集和检查数据的数据基础（坐标系统、坐标 范围）要一致
使用数据:4top\check\topcheck.mdb
Page
24
MDB一个小技巧(高级） 如果数据坐标系统一致，数据能叠加在一起，就是坐标 范围定义不一致，一般的方法，重新 建立一个表后数据 转，对于mdb有个小技巧，在access打开mdb 修改 GDB_ObjectClasses 中的都DatasetID=1为对应的 GDB_FeatureDataset主键(newdljx放在gp)
Page
23
空间数据检查与拓扑处理
空间数据检查与拓扑处理一、引言空间数据检查与拓扑处理是地理信息系统（GIS）中的重要任务，它涉及到对空间数据的质量进行评估和改进。
本文将详细介绍空间数据检查和拓扑处理的概念、目的、方法和常见应用。
二、空间数据检查1. 概念空间数据检查是指对地理要素数据的完整性、一致性和准确性进行评估的过程。
它主要包括数据完整性检查、拓扑一致性检查和属性一致性检查。
2. 目的空间数据检查的目的是确保地理要素数据的质量，以提高GIS系统的可靠性和准确性。
通过检查空间数据，可以发现和纠正数据错误、缺失和冗余，保证数据的一致性和准确性。
3. 方法空间数据检查可以使用多种方法和技术，包括数据比较、数据验证、数据分析和数据挖掘等。
常用的方法包括拓扑检查、属性检查、空间关系检查和逻辑一致性检查等。
4. 应用空间数据检查广泛应用于各个领域，如城市规划、土地管理、环境保护和交通规划等。
它可以帮助用户发现地理要素数据中的问题，并提供准确的数据支持。
三、拓扑处理1. 概念拓扑处理是指对地理要素之间的空间关系进行分析、优化和修复的过程。
它主要包括拓扑建模、拓扑规则定义和拓扑错误修复。
2. 目的拓扑处理的目的是确保地理要素之间的空间关系的一致性和正确性。
通过拓扑处理，可以发现和解决地理要素之间的重叠、重复和断裂等问题，提高GIS系统的数据质量。
3. 方法拓扑处理可以使用多种方法和技术，包括空间分析、拓扑规则检查和拓扑错误修复等。
常用的方法包括缓冲区分析、拓扑关系建立和拓扑错误修复算法等。
4. 应用拓扑处理广泛应用于地理要素数据的编辑、更新和维护等工作中。
它可以帮助用户解决地理要素数据中的拓扑错误，提高数据的一致性和准确性。
四、案例分析以城市道路数据为例，进行空间数据检查与拓扑处理的案例分析。
1. 空间数据检查首先，对城市道路数据进行数据完整性检查，确保数据集中没有缺失和错误的要素。
然后，进行属性一致性检查，验证道路要素的属性信息是否一致和准确。
ARCGIS 拓扑检查步骤与修正拓扑错误技巧
ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库,用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录,"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase,"右键"->"新建"->"数据集dataset";设置数据集的坐标系统,如果不能确定就选择您要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入您要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑",创建拓扑,根据提示创建拓扑,添加拓扑处理规则;进行拓扑分析。
最后在arcmap中打开由拓扑规则产生的文件,利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中,点击edit按钮进行编辑。
打开eidt下拉菜单,选择more editing tools－－topology出现拓扑编辑工具栏。
选择要拓扑的数据,点击打开error inspector按钮。
在error inspector对话框中点击search now,找出所有拓扑的错误。
对线状错误进行Mark as Exception。
对polygon错误逐个检查,首先选择错误的小班,点击右键选择zoom to,然后点击merge,选择合适的图班进行merge处理,这样不会丢失小班信息。
另一个说法:用catalog建一个个人地理数据库,new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset,new一个topoloy数据层,点击下一步,勾选刚才导入的shp层,下一步,添加拓扑检查规则,这一步很重要,您要显示断线,没接上的线,出头线等,都要选相应的拓扑规则!选完之后,点下一步完成catalog生成一个拓扑检查层文件,用arcmap打开该文件就可以瞧见您需要显示的错误,这样再用编辑工具修改起来就方便好多。
ArcGIS实验报告
合肥工业大学资源与环境工程学院《GIS软件应用》实验报告姓名学号专业任课教师实验一、ArcMap地图制图及版面设计一、实验目的(1)掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。
(2)使用ArcMap Layout（布局）界面制作专题地图的基本操作。
(3)了解如何将各种地图元素添加到地图版面中生成美观的地图设计。
二、实验数据省会城市、主要公路、主要铁路、国界线、省级行政区、县级行政区等三、实验内容根据各类统计要求，设计专题地图，主要步骤：1．图层渲染（应包括分类、图表渲染等）2．版面设计通过本次试验，总共得到三幅专题图：专题图一是中国中东部地区县市分布图（图表1）该专题图还包括图例、县级行政区划、指北针及比例尺。
该专题图是通过分类渲染的方式将中国中东部地区以县级行政区划的方式进行渲染，突出显示中国中东部地区的县级行政区划整体概况。
专题图二是中华人民共和国各省区域面积图（图表2）该专题图还包括图例、国界省界区、指北针和比例尺。
该专题图是通过图表渲染的方式将中国各个省份通过面积的大小来显示出来，一目了然。
专题图三是-----流经安徽省的部分铁路、河流、公路专题图（图表3）该专题图还包括图例、指北针和比例尺。
该专题图主要是显示在安徽省境内的主要公路、铁路与河流的分布流域。
图表 1 图表 2图表 3四、实验心得在之前的学习中我们已经对ArcGIS有了一个初步的了解和学习，ArcGIS是一个功能非常强大的软件，里面有很多东西可以极大的方便专业人员的应用。
通过本次学习，我们学习和掌握了如何制作专题图，如何对图标进行各种渲染来表达自己想要的最好结果，最后我们还学习了ArcGIS专题图的整个制作过程，包括如何插入图例、比例尺、文字、图表等。
通过本次学习，我们对ArcGIS有了更加深入的学习，对我们以后的学习有着非常大的帮助。
实验二、影像配准及矢量化、拓扑处理一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
数据检查和拓扑处理概述(PPT 48张)
Page
21
2.3拓扑容差 拓扑容差是拓扑错误，关键因素，不同容差，错误个数 也不一样，甚至在指定容差下有拓扑错误，如0.001，而 容差为0.005，就没有了。 拓扑容差大小与数据的要有关，一般0.001m,就可以了
Page
22
3.拓扑建立和拓扑检查-内容
1、建拓扑 是arccatalog中， 2、拓扑检查：可以在arccatalog，或arcmap中，拓 扑错误处理是在arcmap。 3、拓扑检查实际会改变数据，不仅仅是拓扑检查。
使用的数据为：4top\check\topcheck.mdb\tt
Page
26
3.1建拓扑 4、拓扑验证，点击拓扑，右键 validate 5、修改容差，右键，properies，在 error中看错误
Page
27
3.2拓扑检查 拓扑有效后就可以查看拓扑错误，设置不同拓扑，就实 现不同拓扑检查 可以arccatalog，也可是在acrmap将一个图层叠加在一 起看，有错误就可以进行拓扑编辑
Page
18
2.2.4两个图层之间拓扑 线线之间 线线之间拓扑，可以用于一个线图层自己和自己运 算 Must Not Overlap With:要素层相互不能重叠，拓 扑错误，是将两个图层重叠的列出来，图层顺序 不影响最后的结果，只能用于两个不同图层之间。
Page
19
2.2.5两个图层之间拓扑 面面之间
Page
15
2.2.1两个图层之间拓扑 点线之间
点线拓扑 must be covered by endpoint of：点被线终 点完全重合如①红点错误 point must be covered by line：点都在线上 如②红点错误 可以看出①包含② 线点拓扑 endpoint must be covered by：线＋点， 线层中的终点必须和点层的部分（或全部）点 重合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Page 7
选择查询方法
1、创建新的选择集 2、增加到当前选择集 3、从当前选择集中删除 4、从当前选择集中选择
中国科学院计算技术研究所教育中心
Page 8
1.数据质量检查的内容-属性统计
中国科学院计算技术研究所教育中心
在属性浏览中，选中字段标题，右键，升序排列对选中从 小到大排序， 降序排列从大到小排序
首先要建立Feature Dataset（要素数据集），把需要检查的 数据放在同一要素集下,要素集和检查数据的数据基础（坐标 系统、坐标范围）要一致，直接拖进入就可以，拖出来也可 以，有拓扑时要先删除拓扑
拓扑分为两种：
1. 一个图层自身拓扑：数据类型肯定一致，要么是点，要么线、 要么面
2. 两个图层之间的拓扑：数据类型可能不同，有点点，线点、 点面、线面、线线、面面五种，检查前提必须在同一Feature Dataset（要素集）下，数据基础（坐标系统、坐标范围）要 一致
Page 21
2.2.3两个图层之间拓扑 线面之间
中国科学院计算技术研究所教育中心
线面拓扑：检查线
必须被其他元素的边界覆盖：线被多边形边检查面
边界必须被其他要素覆盖:多边形层的边界与线层重叠（线层 可以有非重叠的更多要素）
所有的by都是多图层之间
Page 22
Page 26
3.1建拓扑
中国科学院计算技术研究所教育中心
在要素数据集右键拓扑，一个要素数据集中可以有多个拓扑， 但一个图层只能在一个拓扑
1. 首先给拓扑设置名称和容差 2. 选择参与的图层，最少一个图层 3. 添加拓扑
重点一定要先见要素数据集
使用的数据为：5top\check\topcheck.mdb\tt，看拓扑检查.exe
3. 拓扑容差，9.3，26中，arcgis10,32中拓扑规则
Page 11
拓扑容差
中国科学院计算技术研究所教育中心
Page 12
2.1一个图层自身拓扑
中国科学院计算技术研究所教育中心
点层：一个图层ArcGIS中没有拓扑检查，在我们实际中 可能用到是点重复检查，做法是：没有点的坐标，可以使 用ArcToolBox中增加点XY坐标，再新建一个字段XYStr， 值更新为str([POINT_X]*1000) + str([POINT_Y]*1000)， 这里的1000，就是容差为0.001，按XYStr， Summarize 导出，个数不一致，就有重复，通过XYStr连接可以查找
类型 Shp
gdb
mdb
模糊查询
cast ( FID as character) like '%1%'
CAST("OBJECTID" AS varchar(20)) like '%1%'
str( [OBJECTID] ) like "*1*"
oracle Sql server
OBJECTID like ‘%1%’ Str(OBJECTID) like ‘%1%’
ArcGIS没有接边检查，提供了一个自动（线)接边的工具
Page 4
1.数据质量检查的内容-属性检查
① 属性查询 可以获得对应字段的唯一值 查询产生选择集方法：创立
新的选择集、添加到当前 选择集、删除从当前选择 集、从当前选择集中选择 可以实现二次查询 也可以使用下列方式设置
中国科学院计算技术研究所教育中心
汇总是分类汇总，选中字段唯一值。其他字段，可以是最大值， 最小值、平均值，汇总等，
对于数字字段，右键界面如
统计 有最大值，最小值、平均值，汇总
使用的数据：5top\check\tb.gdb\xzq
Page 9
拓扑关系
中国科学院计算技术研究所教育中心
拓扑：空间数据的的位置关系。 地理对象的拓扑关系，主要有以下三种： 1. 相邻: 是指对象之间是否在某一边界重合，例如行政区划
_表示1位，%表 示多位
Sql server
单引号
is Null
_表示1位，%表 示多位
总结字符串一般用单单引号，特殊查询，如北大，应该为’%北%大%’
Page 6
模糊查询使用Like, 精确查询使用=,字符串查询加引号
SQL的语法续，数字的模糊查询，思路是转字符串中国科学院计算技术研究所教育中心
三.拓扑建立和拓扑检查-内容
中国科学院计算技术研究所教育中心
1、建拓扑 是arccatalog中，
2、拓扑检查：可以在arccatalog，或arcmap中，拓扑错误 处理是在arcmap。
3、拓扑检查实际会改变数据，不仅仅是拓扑检查。一定要 备份数据,
级别(Rank)(高级）
在拓扑验证的过程中，有自动捕捉的过程，要素会移动。在 ArcGIS拓扑关系中每一个要素类是根据Rank值的大小来 控制移动程度的。Rank等级越高的要素移动程度越小。 ArcGIS10提供的Rank范围在（1-50），Rank值等于1的 为最高等级。
使用数据为：5top\check\topcheck.mdb\line\line_TopoloPgagye 下36 的
重叠面 must not overlap
① 在错误上右键选择merge，将重叠部 分合并到其中一个面里。
② 在错误上右键选择create feature，将 重叠部分生成一个新的要素，然后利用 editor下的合并merge把生成的面合并 到相邻的一个面里。
中国科学院计算技术研究所教育中心
Page 3
1.数据质量检查的内容-总结
中国科学院计算技术研究所教育中心
属性检查：表结构检查、字段值范围（如必须在范围，如高 程不大于8900，行政代码必须在行政代码表中），通过 属性查询和属性统计，进行属性检查
空间关系检查：拓扑一致性检查、碎片检查、接边检查
拓扑一致性检查、碎片检查在ArcGIS是通过拓扑检查完成，
图中的省、县数据。 2. 重合: 是指确认对象之间是否在某一局部互相覆盖，如巴
士线路和道路之间的关系。
3. 连通: 连通关系可以确认通达度、获得路径等。
Page 10
2、拓扑规则介绍（中级）
中国科学院计算技术研究所教育中心
ArcGIS的拓扑都是基于geodatabase（mdb，gdb，sde）， shp文件是不能进行拓扑检查的。
① 完全重叠的话，1）选中其中一条删除 2） 选中重叠几条，
使用打断相交线处理，重叠只保留一个
② 部分重叠，1）在错误上右键，选择去除重复部分2）选 中较短一条删除， 3） 选中重叠几条，使用打断相交线 处理后，自动分段，后再合并
打断相交线还可以处理交叉线，在交叉点自动打断，八字图 交叉也可以，面的交叉使用
中国科学院计算技术研究所教育中心
Page 17
一个面自身错误
中国科学院计算技术研究所教育中心
Page 18
两个图层之间，点点
中国科学院计算技术研究所教育中心
Page 19
2.2.1两个图层之间拓扑 点线之间
中国科学院计算技术研究所教育中心
点线拓扑 必须被其他要素的端点覆盖：点被线终点完全重
合如①红点错误 点必须被线覆盖：点都在线上 如②红点错误 可以看出①包含② 线点拓扑 端点必须被其他要素覆盖：线＋点，线层中的终
中国科学院计算技术研究所教育中心
数据检查和拓扑处理
闫磊 Email： gisworld@
讲解内容
1. 数据质量检查的内容 2. 拓扑规则介绍 3. 拓扑建立和拓扑检查 4. 拓扑错误处理 5. 拓扑错误高级处理 6. 拓扑编辑
中国科学院计算技术研究所教育中心
Page 2
一.数据质量检查的内容
Page 5
SQL的语法
类型 shp
字符串 单引号
空的判断 =’‘
pgdb fgdb
单双引号都可以 is Null或则
=”“
单引号
=’‘
中国科学院计算技术研究所教育中心
模糊查询 _(下划线）表示 1位，%表示多位 ?表示1位，*表 示多位 _表示1位，%表 示多位
oracle 单引号
is Null而不是 =null
Page 29
3.3拓扑检查实际会改变数据，不仅仅是拓扑中检国科学院查计算技。术研究所教育中心
使用数据\5top\33\line.gdb中point和line
Page 30
3.3拓扑检查实际会改变数据之二
中国科学院计算技术研究所教育中心
使用数据\5top\33\over.gdb中polygon
Page 31
③ 用editor下切割clip直接裁剪掉重叠部 分。
④ 可以直接修改要素节点去除重叠部分。 ⑤ 使用排除substact去除重叠的 1-4是推荐的方法，5慎用
中国科学院计算技术研究所教育中心
使用数据为：5top\check\topcheck.mdb\line\tp_poly下P的age 37
4.2.2缝隙(面) must not have gaps
2.2.4两个图层之间拓扑 线线之间
中国科学院计算技术研究所教育中心
线线之间拓扑，可以用于一个线图层自己和自己运 算
不能和其他要素重叠:要素层相互不能重叠，拓扑错 误，是将两个图层重叠的列出来，图层顺序不影 响最后的结果，只能用于两个不同图层之间。
Page 23
2.2.5两个图层之间拓扑 面面之间
中国科学院计算技术研究所教育中心
① 不能和其他要素重叠:要素层相互不能重叠，拓扑错误， 是将两个图层重叠的列出来，图层顺序不影响最后的结果， 只能用于两个不同图层之间。
② 必须被其他要素覆盖：第一个多边形层必须被第二个完全 覆盖（如所有图必须在行政区划范围内，省与全国的关 系），图层的先后，效果是不一样的，
