桥梁垫石中心高度计算

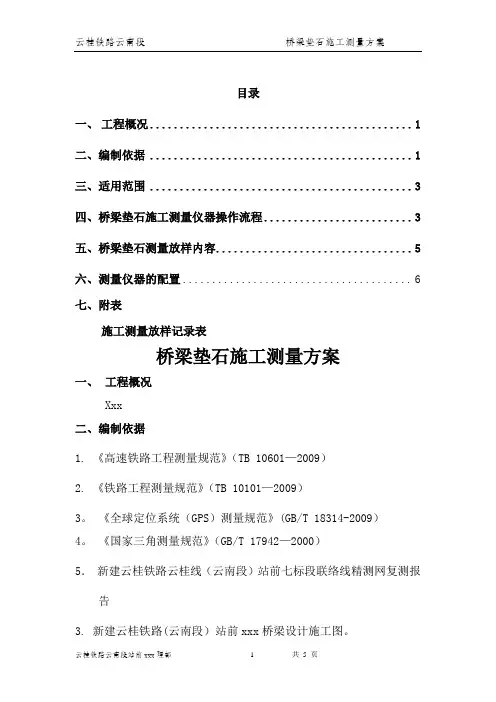

桥梁垫石测量方案(1)
目录一、工程概况 (1)二、编制依据 (1)三、适用范围 (3)四、桥梁垫石施工测量仪器操作流程 (3)五、桥梁垫石测量放样内容 (5)六、测量仪器的配置 (6)七、附表施工测量放样记录表桥梁垫石施工测量方案一、工程概况Xxx二、编制依据1.《高速铁路工程测量规范》（TB 10601—2009）2.《铁路工程测量规范》（TB 10101—2009）3。
《全球定位系统（GPS）测量规范》(GB/T 18314-2009）4。
《国家三角测量规范》（GB/T 17942—2000）5．新建云桂铁路云桂线（云南段）站前七标段联络线精测网复测报告3.新建云桂铁路(云南段）站前xxx桥梁设计施工图。
三、适用范围适用于云桂铁路(云南段）站前xxx内所有桥梁的施工测量。
四、桥梁垫石施工测量仪器操作流程桥梁工程主要采用LaikaTS02全站仪施测平面控制方法1.全站仪极坐标法测量操作流程1)在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数;输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标,照准后视点进行后视定向。
定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。
测量无误,方可进行施工测量.否则,重复以上步骤，直至符合限差要求（如果遇到高温、阳光直射，需要给仪器打伞).2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
利用仪器自身计算功能进行计算时,记录员也应进行相应的核对以检核输入数据的正确性。
3)在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。
以上步骤为测站点的测量。
4)在测站点上安置全站仪,照准另一置镜点检查坐标和高程。
5)观测员在全站仪内输入放样点的坐标，尤其输入后重新核对坐标无误。
6)观测员旋转仪器至目标方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。
7)根据仪器所显示的距离（+前进-后退),指挥司镜员在视线上前进或后退。
桥梁设计垫石(垫块)计算(改进版)
11号板
12号板1ຫໍສະໝຸດ 号板14号板15号板
16号板
第22块 第23块 第24块 第25块 第26块 第27块 第28块 第29块 第30块 第31块 第32块
9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 10.2 10.2 10.1 10.1 10.1 10.0 10.0 10.0 9.9 9.9 9.8 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 10.2 10.2 10.1 10.1 10.0 10.0 10.0 10.0 9.9 9.9 9.8 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 10.2 10.2 10.1 10.1 10.0 10.0 10.0 9.9 9.9 9.9 9.8
0.00 0.56 0.00 0.56 0.00 0.56
0.00 -0.56
0.00 -0.56
0.00 -0.56
18.0 1.5
全桥垫 块个数
192
105
149
板底垫块尺寸表
单 位:cm
垫块中 心高
P
Q
M
N 横桥向长度X 纵桥向长度Y
1.5 1.5 2.4 1.5 0.6
48.5
39.7
1.5 1.5 2.4 1.5 0.6
第2块
9.5 10.4 9.6 10.4 9.6 10.4
9号板
第3块
9.5 10.4 9.6 10.4 9.6 10.3
第4块
9.5 10.3 9.6 10.3 9.6 10.3
10号板
第5块
9.5 10.3 9.6 10.3 9.6 10.3

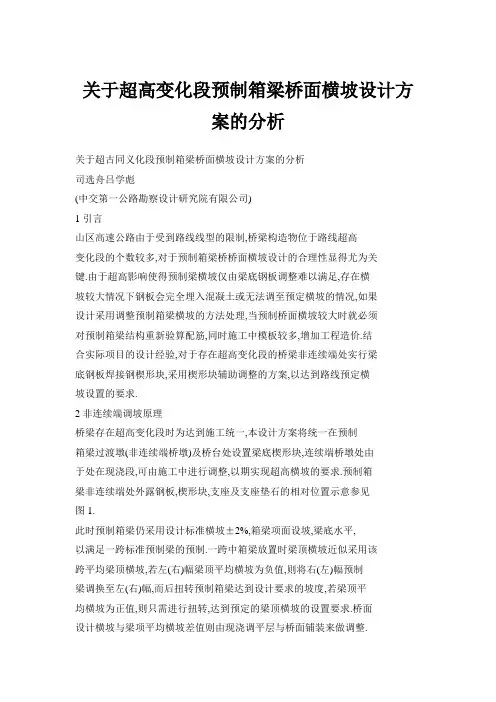

关于超高变化段预制箱梁桥面横坡设计方案的分析
关于超高变化段预制箱梁桥面横坡设计方案的分析关于超古同义化段预制箱梁桥面横坡设计方案的分析司选舟吕学彪(中交第一公路勘察设计研究院有限公司)1引言山区高速公路由于受到路线线型的限制,桥梁构造物位于路线超高变化段的个数较多,对于预制箱梁桥桥面横坡设计的合理性显得尤为关键.由于超高影响使得预制梁横坡仅由梁底钢板调整难以满足,存在横坡较大情况下钢板会完全埋入混凝土或无法调至预定横坡的情况,如果设计采用调整预制箱梁横坡的方法处理,当预制桥面横坡较大时就必须对预制箱梁结构重新验算配筋,同时施工中模板较多,增加工程造价.结合实际项目的设计经验,对于存在超高变化段的桥梁非连续端处实行梁底钢板焊接钢楔形块,采用楔形块辅助调整的方案,以达到路线预定横坡设置的要求.2非连续端调坡原理桥梁存在超高变化段时为达到施工统一,本设计方案将统一在预制箱梁过渡墩(非连续端桥墩)及桥台处设置梁底楔形块,连续端桥墩处由于处在现浇段,可由施工中进行调整,以期实现超高横坡的要求.预制箱梁非连续端处外露钢板,楔形块,支座及支座垫石的相对位置示意参见图1.此时预制箱梁仍采用设计标准横坡±2%,箱梁项面设坡,梁底水平,以满足一跨标准预制梁的预制.一跨中箱梁放置时梁顶横坡近似采用该跨平均梁顶横坡,若左(右)幅梁顶平均横坡为负值,则将右(左)幅预制梁调换至左(右)幅,而后扭转预制箱梁达到设计要求的坡度,若梁顶平均横坡为正值,则只需进行扭转,达到预定的梁顶横坡的设置要求.桥面设计横坡与梁项平均横坡差值则由现浇调平层与桥面铺装来做调整.非连续端预制梁经过扭转后,箱梁底面由于预设预埋钢板,钢板外露厚度均为1.5cm,那么钢板底即与梁底平行,而梁底钢板平均横坡即为预制梁扭转后所产生的横坡值.为了放置支座,即将支座水平放置,在梁底预埋钢板底焊接钢楔形块,楔形块顶面横坡取梁底平均横坡,纵坡取该跨箱梁纵坡,上表面外形长,宽尺寸与预埋钢板一致,保证楔形块与梁底钢板的紧密焊接.楔形块底设置水平,接四氟滑板支座.设计当中,为了避免各片预制箱梁沿高度交错放置时导致支座底垫石高度差异过大或厚度过厚,一般将盖梁顶横坡设置为该处桥面横坡, 本方案也即如此,取非连续端处该桥墩(台)盖梁顶横坡为此处桥梁设计横坡.如此设置后盖梁顶横坡与箱梁底面平均横坡将会产生差异,此横坡差将由每片梁底两支座的垫石的高度差来进行调整,以保证支座总高度为定值.3非连续端横,纵坡的设置及计算本方案中所用及的横纵坡有i1,i2及i,设Hk为k#墩墩顶处设计高程,iok为k#墩墩顶桥面处相应横坡,LⅡ为前进侧两墩(或墩与台)之间孔径,为后退侧两墩(或墩与台)之间孔径,各横纵坡意义及计算如下: 3.1i1值的意义及计算i1:每孔桥梁平均纵坡,以路线前进方向为正,假定6#墩为过渡墩为例:及发挥广大干部职工的智慧讨论形成的确实可行的具体实施办法才行. 3公路改革方针从大多数的现状来说,不改革,或许可以勉强维持生存,但很难有和谐公路,矛盾也会慢慢的积累,总有一天会爆发;改革可以激发活力,化解矛盾,凝集人心;让广大干部职工认识到改革的好处,热情参与改革,真正让他们做改革的主人,他们才会支持改革.如何让广大干部职工对工作的问题敢说话,说真话,这就需要领导能真正深入群众,和群众真正打成一片,这样广大干部职工才能抛除顾虑,对事情畅所欲言,这对于改革是大有好处的,对于和谐干群关系也有帮助.考虑到人性的弱点,平衡好个人利益和公共利益的关系,设计完善一个好的制度,并加以贯彻实行,才能让公路养护事业更快更好的发展.因此,除了金钱,我们更要追求一种生命的成就感,要明白有些东西确实用钱是买不到,也不应该用钱去买;要培养人的荣誉感,激发广大职工的责任感和使命感,转变一些人头脑中的拜金主义想法,清除那些不分美丑善恶,只要你有钱你就是老大,才不管你的钱从那来的不良思想;要坚持落实科学发展观,牢固树立社会主义荣辱观,真正建立路畅我荣的优良传统;并积极采用现代化的管理手段和先进的养护技术,加强技术创新,制度创新,大力推广应用新技术,新材料,新工艺,提高养护质量,延长公路使用寿命,降低公路养护成本;干线公路小修保养工程应逐步推行维护和维修分离制度.根据交通部提出的"管养分离,事企分开"的原则,在确保稳定的前提下,公路养护工作初步实现了"三个转变两种制度",即:养护生产单位由事业型向企业型转变,养护任务由指定养护向合同养护转变,养护投资由经费制向养护定额管理和养护工程费制转变;公路养护管理实行管养分离, 推行公路养护公司制,公路养护大中修,小修保养等各类公路养护工程, 均实行招标制.也就是根据养护的公路技术等级及路面状况,整合现有道班(站)资源,合理布设公路养护管理站和机械化养护中心,建成功能齐备,规模适度,技术先进的公路养护中心或大道班,推行机械化养护,提高养护生产单位的市场竞争力,逐步建立起一批专业化,机械化的维修队伍,实现维护和维修分离,分散与集中相结合,为实现养护生产市场化创造条件.通过竞争方式实施公路中修以上工程,全面实行定额管理和计量支付;同时,鼓励公路养护管理站和机械化养护中心立足公路养护,积极向外拓展;并要加强民主管理,实行站(中心)务公开,并引导养护职工积极参与民主管理.随着党的十七大的召开,国家的政治体制和经济体制改革进一步的深入;随着交通运输部成立《公路法》颁布实施多年以来,国家将公路养路费的征收改为出台燃油税,全国二级公路收费站也已停止收费:近两年来,随着该省对地级市行政区划的调整,将原属地区行署及市级政府管辖的各地市公路管理局收归交通厅直属管理,并对部分管养公路里程较少的市,县级公路局进行合并,管理人员减少将近一半,大大减少了行政经费的开支:我想这应该是一种信号,意味着交通部设想多年的一省一厅一局规划也将实现减员增效的目标,人心所向;整合人力资源,充分利用配套机械设备,统一燃油税的使用,加大对县级公路管理机构养护经费的投入,提高资金的使用效率,理顺管理体制,加大改革力度,适时成立交通综合执法队伍,实行省市县三级垂直管理,将路政职能从公路管理机构中分离出去,在不久的将来也应该会实现.4结束语总的来说,改革肯定要触及既得利益集团的利益,只要改革使得绝大多数人的利益能够得到保障,面对机遇和挑战,同享阳光,共担风雨, 县级公路管理机构要走向市场经济,融入市场经济大潮,还将面临不少困难及问题,但迎难而上,正是我们公路人百折不挠的精神;随着改革的成功,我们公路人一定会迎来更美好的明天.固团2011年12月左幅桥横桥向支座调坡布置示意圈坚右幅桥横桥向支座调坡布置示意图图1左右幅桥横桥向调坡示意前进侧il=(H7一H6)/Lq;后退侧il=(H6一H5)/Lh;3.2i2值的意义及计算i2:每孔桥梁梁底平均横坡;fi2=1(1idI一0.02)l?IidI/idIidl≥0.02【i2=～{(Iidl一0.02)1?lidl/idlidI<0.02以上公式中,id代表箱梁顶的平均横坡,当id表示前进侧箱梁顶平均横坡时,计算结果即为前进侧i2,当id表示后退侧箱梁顶平均横坡时, 计算结果即为后退侧i2.且从公式可看出,若id小于0,需将另半幅预制粱放置此半幅,然后扭转到位,若id大于0则预制梁不进行换位放置,仅需将梁底扭转,实现横坡设置.其中id的计算以6#过渡墩为例说明,前进侧id=(i07+io6)/2;后退侧id=(io6+io5)/2;3_3横坡i值的意义及计算横坡i:桥墩台处的盖梁横坡.该横坡值等于该处桥梁设计横坡,即保证墩台顶盖梁与该处桥面平行.以研墩为过渡墩为例:i6=io63.4其它本方案中除用及以上横纵坡外,在计算过程当中,还将用到箱梁底与盖梁横坡差ai,其中:ai=i2一i.4楔形块细部尺寸计算本方案中所用及的楔形块及细部尺寸如图2所示.楔形块各尺寸中,a,b值保证与梁底钢板一致,即a:50era,b=37.4.m.l,a2.a3,a4中保证四个数中的最小值为0.5cm,其余值根据楔形块顶面纵,横坡相应计算而得,其中楔形块顶面横坡值等于箱梁底面平均横坡i2,具体计算在此不再赘述.5非连续端垫石高度h1,h2计算支座垫石高度的计算是通过先计算每片梁底两支座中心线处的虚拟垫石高度,而后用粱底与盖梁顶横坡差推算至两垫石中心高度得到的.其中每片梁底两支座中心线处的虚拟支撑总高度恒为2Ocm,那么此处的虚拟垫石高度为:h=支撑总高度(20cm)一外露钢板厚(1.5cm)一楔形块中心高度((0.5+i1?a/2+i2?b/2)cna)一支座高度(8.4cm)铺张目晰自标目图2左,右幅梁底楔形块示意那么由箱梁底与盖梁横坡差Ai和两支座垫石之间距离(50cm)即可求得两垫石高h1及h2,如下:内侧垫石高h1=h+Ai?50/2外侧垫石高h2=h—Ai?50/26标高计算及桩位坐标6.1桥墩(台)移位值(j)的取值通过以上调坡原理可看出,预制梁位于超高变化段时由于梁体的扭转,可能会使边预制箱梁与桥墩防震挡块距离过近,为了保证两者之间保持一定距离,应将桥墩适当移位j值,其中的取值如下:(1)当桥墩(台)处的盖梁横坡li1<3%时,i=0;(2)当桥墩(台)处的盖梁横坡3%<1il≤4%时,i_一2?lilfi(cm);(3)当桥墩(台)处的盖梁横坡4%<1il≤5%时,一4?lil/i(cm).6.2标高计算对于连续段,非连续段桥墩及桥台处支撑总高度均取20era,计算各标高值时可先求出盖梁外缘顶高程H1,而后根据盖梁横坡等资料推至其它标高.在计算H1值时需注意,应由桥面标高推至虚拟支座中心线处的桥面标高,而后用20cm的支撑总高度计算到该点处的盖梁标高,再用盖梁横坡推至H1处即可(因为只有在两支座中心线处的支撑总高度为20cm).同时应特别注意桥墩(台)移位j值的修正.6_3桩位坐标在计算(或点取)桩位坐标时需注意桥墩中心线与路线中心线之间的距离并非为定值,需要值修正.特别注意的是桥台处仅挪动台位处的挡块产生j距离,故桥台桩位坐标不发生变化.7其它以上整个设计方案应在设计说明和相关图纸中予以说明,清楚的表达设计意图和设计思路,以方便设计复核和审查工作,避免施工过程中的理解偏差.盘年利2。
桥梁墩柱支座垫石计算步骤
桥梁墩柱支座垫石计算步骤
桥梁墩柱支座垫石是为了支撑和固定桥梁墩柱而设置的，其尺寸和位置直接影响到桥梁的结构安全和稳定性。
因此，正确计算支座垫石的尺寸和位置是桥梁设计中的重要环节。
以下是计算桥梁墩柱支座垫石的一般步骤：
1.确定桥梁墩柱的位置和轴线
2.在计算支座垫石的尺寸和位置之前，需要先确定桥梁墩柱的位置和
轴线。
这可以通过测量桥梁墩柱的中心坐标和方向来完成。
3.确定支座垫石的形状和尺寸
4.支座垫石的形状和尺寸取决于桥梁墩柱的形状和尺寸。
通常情况下，
支座垫石呈矩形或圆形，其尺寸根据桥梁墩柱的直径和高度来确定。
5.计算支座垫石的平面面积
6.支座垫石的平面面积是指其水平投影面积。
对于矩形垫石，其平面
面积可以直接用其长和宽的乘积来计算；对于圆形垫石，其平面面积可以用圆的面积公式来计算。
7.确定支座垫石的高度
8.支座垫石的高度需要根据桥梁的设计要求和地质条件来确定。
一
般情况下,支座垫石的高度在5cm到20cm之间。
9.计算支座垫石的体积
10.支座垫石的体积可以由其平面面积和高度计算得出。
11.确定支座垫石的位置和标高
12.支座垫石的位置和标高需要根据桥梁的设计要求和施工要求来确
定。
一般情况下，支座垫石的位置应位于桥梁墩柱的中心，其标高应根据桥梁的设计要求和地质条件来确定。
总之，计算桥梁墩柱支座垫石的尺寸和位置需要根据桥梁的设计要求和施工要求进行具体分析和计算，以确保桥梁的结构安全和稳定性。
在实际工程中，可以通过测量和计算来确定支座垫石的具体尺寸和位置。
桥梁垫石施工方法
桥梁垫石施工方法1、钢筋除锈对锈蚀严重的钢筋，进行除锈。
钢筋保护层大于5cm的加（同垫石顶面钢筋根数及间距的）ф12钢筋网片，保护层厚度小于3.5cm的进行调整。
2、测量放线：技术员在墩顶放出墩中心线，并监督现场施工人员用墨线弹出垫石位置，按照放样点位定出模板位置，并用水准仪测量出垫石高程。
3、模板安装模板采用12mm厚竹胶板支立，方木加固，确保模板尺寸正确、四周平整、光洁，模板拼装紧密。
模板采用拉杆进行加固，保证模板稳定并便于拆卸。
测量班将垫石顶标高定位于模板上，施工时垫石顶标高按低于设计标高5mm控制。
4、支座预留孔安装支座预留孔按孔跨及直曲线形式预留，支座预留孔使用PVC材料现场预埋，ø10钢筋固定，必须保证浇注混凝土后支座预留孔的位置及深度不受混凝土振捣而改变。
5、浇筑垫石混凝土垫石混凝土采用C50混凝土。
浇筑前须对墩顶垫石位置混凝土表面清理干净并洒水润湿，润湿不能出现明水。
浇筑时应经常检查混凝土的各项试验指标。
混凝土分层浇筑厚度不超过30cm，并用插入式振动器振捣密实。
振动器移动间距不超过其作用半径的1.5倍并与模板保持5～10cm的间距，插入下层5cm～10左右，防止碰撞模板、钢筋及预埋件。
振捣以混凝土不再下沉、表面开始泛浆、不出现气泡为度。
混凝土浇筑完毕应及时检查模板顶面高程，如模板标高有变动，需及时调整并对混凝土表面标高进行相应调整。
收面需在混凝土初凝后进行。
技术员全程监督浇筑过程，并现场抽取样品做4组试块，2组同条件养护，2组实验室标准养护。
混凝土浇筑时垫石顶面标高应严格控制（按低于设计标高5mm 控制），必须保证不高于设计标高。
并表面平整度（平整度允许偏差5mm）。
6、垫石养护混凝土浇筑完毕后用麻布袋洒水进行覆盖养护，拆模后人工凿毛支座就位的支承垫石面。
拆模需注意避免磕碰垫石棱角，拆模后需及时对垫石根部进行处理，对突出部分进行凿除，并修整至与垫石侧面相平；对有坑洼部位采用M15砂浆进行修补。
桥梁标高及坐标复核计算表
3.37
21.290
4-1#、4-2#
4.50
5.44
4.62
21.272
5-1#、5-2#
5.75
6.69
5.87
21.253
6-1#、6-2#
7.00
7.94
7.12
21.234
7-1#、7-2# 8-1#、8-2#
8.25 9.50
9.19 10.44
8.37 9.62
22.843
21.215 21.197
尹家湖桥直线段空心板梁垫石标高反算表
桥墩号（直线段）
桥墩、承台、盖梁
结构控制点里 程计算
桩基
垫石
中心里程 小里程侧 大里程侧 小里程侧 大里程侧
18
456.500 454.900 458.100 456.130 456.870
说明：该表为0#台～18#墩（直线 段）空心板梁的垫石标高反算， 并作为“坐标计算”的辅助计 算，输入墩台号则自动计算对应 控制点的“里程桩号、偏距及垫 石标高”；根据空心板预制情 况，在垫石标高反算时把1cm外露 的预埋钢板考虑为垫石上1cm的砂 浆找平层。
每排垫石编号 垫石中心距道路中心 每板支撑中心距 设计中线
内侧→外侧
线距离（m） 挡块边距离(m) 高程(m)
垫石顶标高(m)
连接墩16m跨垫 石顶标高(m)
1-1#、1-2#
0.75
1.69
0.87
21.328
2-1#、2-2#
2.00
2.94
2.12
21.309
3-1#、3-2#
3.25
4.19
9-1#、9-2#
10.75 11.69
桥台基础规范
U型桥台设计设计资料：1、下部结构：采用扩大基础重力式U型桥台，基础埋置在块石层中，桥台各部分材料：台帽：采用C30混凝土；台身：采用C20片石混凝土，桥台基础：采用C15片石混凝土；支座：采用C30混凝土。
2、上部结构：该梁桥采用钢筋混凝20mT型梁，标准跨径10m，计算跨径取9.5m,桥梁跨径取28m, 双向两车道，桥梁有效宽度为2.0（人行道）+3.75(机动车道)+0.1（中间分隔线）+3.75（机动车道）+2.0（人行道）m=11.6m3、重力式U型桥台特点重力式U型桥台由台帽、台身和基础三部分组成。
前墙除承受上部结构传来的荷载外，还承受路堤的水平压力。
前墙顶部设置台帽，以放置支座和安设上部结构，其构造要求与台帽基本相同。
台顶部分用防护墙将台帽与墙体隔开，侧墙用以连接路堤并抵挡路堤填土向两侧的压力。
侧墙长度可根据锥形护坡长度决定，侧墙后端应伸入路堤锥坡内75cm，以防填土松坍。
尾端上部做成垂直形式，下不按一定坡度缩短，前端与前墙相连，改善了前墙的受力条件。
桥台前墙的下缘一般与锥坡下缘相齐。
两个侧墙间应填以渗透性较好的土。
为了排除桥台前墙后面的积水，应与侧墙间略高于水位的平面上铺一层向路堤方向设有斜坡的夯实粘土作为防水层，并在粘土层上再铺一层碎石，将积水引向设于桥台后横穿路堤德盲沟内。
桥台两侧设有锥形护坡，锥形的坡度一般由纵向为1:1逐渐变至横向为1:1.5，以便和路堤边坡一致。
锥坡的平向形状为1:4的椭圆，锥坡用土夯筑而成，其表面用片石砌筑。
对于侧墙，其构造虽然简单，但圬工数量大，并有自身重力而增加对地基的压力，因此，一般宜在填土高度和跨度不大的桥梁中用。
U形桥台构造简单，但台身较高时工程量较大，一般用于桥梁跨度较小的低矮桥台。
重力式桥台构造简单、体积和自重均较大，多由石砌、片石混凝土或混凝土等圬工材料建造，桥台后的土压力主要靠自重来平衡。
重力式桥台宜在地基较好处修建。
3、设计资料：1、公路—I级2、设计洪水频率：1/1003、设计桥面布置：双向两车道，桥梁有效宽度为2.0（人行道）+3.75(机动车道)+0.1中间分隔线+3.75（机动车道）+2.0（人行道）m=11.6m4、标高：设计水位标高：170.93m；现河床面标高：168.91m；一般冲刷线标高：168.60m；基础顶面标高：168.55m。
高程计算使用说明
高程计算程序设计的目的——提高效率
桩位坐标
通过桥梁构造物几何关系来确定其平面 位置（通过简单的作图即可得到）
设计出图 阶段
桥梁高程
通过桥梁构造物几何关系来确定其立面 位置（计算量较大且麻烦，极易出错）
工程数量
纯计算（计算量最大，但相对简单）
高程计算程序简述
1.适用范围
此程序适用于单幅桥、双幅桥，针对常规的公路桥设计， 对于城市立交枢纽桥梁，匝道桥这类，因为缺少测试数据 不知道能否适用。
2.功能介绍
（1）可计算整体式路基，分离式路基，变宽桥。 （2）可识别伸缩缝墩与连续墩。
（3）可识别常见的桥台形式（目前只做了U台，柱式台，肋
板台的识别，一字台也同样适用）。
高程计算程序简述
2.功能介绍
（4）可识别有无盖梁。 （5）可识别双支座形式，如空心板，可做垫石等高程计算， 也可做垫石不等高程计算。 （6）可从梁板厚度的变化来识别L型盖梁。 （7）对于单幅桥，可支持设置盖梁顶部平坡或者与桥面平行， 盖梁底部同样可设置为平坡或者弯折。 （8）支持各个墩台的支座个数变化，墩柱个数变化。 （9）可以算全桥，也可以单独计算某一个或某几个墩台。 （10）单排支座最大值：单端单支座形式最大26个，单端双支 座形式最大52个，单排墩柱最大值：10个。 （11）增加数据自检功能，可自动甄别错误数据，以及与此桥 信息相违背的数据。
高程计算程序简述
1.计算原则（以双幅桥为例）：
横向
以中央分隔带边缘处的位置为初始计算点，往下进行推算各个 构件的高程。
高程计算程序简述
1.计算原则：
纵向
以支座中心线的位置为初始计算点，往下进行计算，对于伸缩 缝墩或者过渡墩，以设计高程较低的一侧为初始计算点，以保证较 最小的支撑高度满足设计值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁垫石中心高度计算
一：根据设计图确定支座型号
例：
桥台支座：GYZ F4 350×76
连续桥墩支座：GYZ 350×63
非连续桥墩支座：GYZ F4 350×76
二：根据设计图确定垫石平面尺寸，垫石中心线桩号和相对设计高程表示位置的距离并计算对应垫石中心线横坡度（注意分清正交还是斜交计算）
三：垫石中心高度计算（正交，以某桥梁正交1#墩左幅小里程靠外侧的垫石计算，桩号：K127+419.585，中距离：左15.6m）
垫石中心对应中桩设计路面高程：49.839
垫石中心对应设计高程点平距：14.1
横坡：-2%
可计算出垫石中心对应的路面高程=49.839-14.1×0.02=49.557
则：梁底高程=垫石中心对应的路面高程-沥青层厚－整体层厚－梁高=49.557－0.1－0.08-1.2
=48.177
根据桥墩一般构造图可计算出垫石底（盖梁面）高程=47.924
推算出支承系统高度=梁底高程－垫石底高程
=48.177－47.924
=0.253m
考虑到计算存在误差，结合桥墩一般构造图显示支承系统高度为0.25m
采用0.25m作为支承系统高度
连续墩如采用GYZ 350×63支座可推算出连续墩垫石中心高度垫石中心高度=支承系统高度－梁底预埋钢板厚度－支座厚度
=0.25－0.01－0.063
=0.177m
非连续墩和桥台支座确定后，可依此方法计算垫石中心厚度。
