【高压设备安全距离】生产设备(高压)安全评价的方法
电气高压设备安全距离
1 .设备不停电时的安全距离电压等级（kV ） 安全距离（m ） 10及以下（13.8） 0.70 20、35 1.00 63（66）、110 1.50 220 3.00 330 4.00 500 5.002.工作人员工作中正常活动范围与带电设备的安全距离电压等级（kV ） 安全距离（m ） 10及以下（13.8） 0.35 20、35 0.60 63（66）、110 1.50 220 3.00 330 4.00 500 5.00表中未列电压按高一档电压等级的安全距离2.安全距离的定义电气安全距离是指人体、物体等接近带电体而不发生危险的安全可靠距离，如带电体与地面之间，带电体与带电体之间、带电体与人体之间、带电体与其它设施和设备之间，均应保持一定的距离，这种距离称为安全距离。
3.安全距离的种类根据各种电气设备（设施）的性能、结构和工作的需要，安全间距大致可分为以下四种： （1）各种线路的安全间距。
（2）变、配电设备的安全间距。
（3）各种用电设备的安全间距。
（4）检修、维护时的安全间距。
根据新安规所列安全距离的有以下三种： （1）设备不停电时的安全距离（2）工作人员工作中正常活动范围与带电设备的安全距离 （3）带电作业时人身与带电体的安全距离4.绝缘工具最小有效绝缘长度5.车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离注：（1）因受设备限制达不到1.8m 时，经单位主管生产领导（总工程师）批准，并采取必要的措施后，可采用括号内（1.6m ）的数值。
（2） 海拔500m 以下，500kV 取3.2 m 值，但不适用于500kV 紧凑型线路。
海拔在500m ～1000m 时，500kV 取3.4m 值。
主要高压电气设备安全要求
主要高压电气设备安全要求高压电气设备，在各种电气设备中属于高风险设备。
使用不当会导致严重的人身伤害和财产损失。
因此，对高压电气设备开展安全工作尤为重要。
本文将介绍主要高压电气设备的安全要求，以及如何遵守这些要求从而确保高压电气设备的安全使用。
1. 高压电气设备的安全距离高压电气设备具有高电流、高电压、高温度等特点，因此高压电气设备的安全距离至关重要。
在进行检修、维护或操作高压电气设备时，应保持安全距离。
常用的安全距离标准如下：•10 kV以下电压等级的设备，安全距离为0.5米；•10 kV至35 kV电压等级的设备，安全距离为1米；•35 kV至110 kV电压等级的设备，安全距离为2米；•110 kV至220 kV电压等级的设备，安全距离为3米；•超过220 kV电压等级的设备，安全距离需根据具体情况确定。
2. 高压电气设备的接地保护高压电气设备的接地保护是确保设备安全的关键措施之一。
符合标准规定的接地保护可有效降低设备和人员的触电风险。
常用的接地保护措施包括：•建立可靠的接地系统，对设备进行保护接地；•避免在高压电气设备周围堆放金属材料，避免带电体与接地体接触导致短路事故；•对设备直接接地，不允许采用中性点接地；•接地电阻应符合标准要求，一般应小于4欧姆。
3. 高压电气设备的防误操作和信号管理防误操作是保障高压电气设备安全操作的重要环节。
对于高压电气设备，防误操作主要体现在如下几个方面：•在开关柜或其他操作处设置“禁止入内”或“危险”标识，提示人员注意安全；•在操作前应对设备进行彻底检查，确认设备处于安全状态；•在操作完成后应将开关柜门锁紧，避免错误触动导致危险；•在操作期间，应向其他人员做出示意，确保安全。
信号管理是实现人员安全和设备正常操作的必要手段，关键措施包括：•设置信号灯、按钮等控制器，确保设备停止后再打开柜门操作；•对于高压电气设备，需要使用独立的系统信号，不能与其他设备混淆；•涉及高压电气设备的信号传输，建议采用光电传输，防止电气干扰。
电力设备高压试验方法及安全措施
电力设备高压试验方法及安全措施电力设备高压试验是指对电力设备进行高电压试验的行为。
在试验过程中，需要采取一系列安全措施来保障试验人员的安全。
本文将介绍电力设备高压试验方法，以及相应的安全措施。
1.组态设备和连接设备在对电力设备进行高压试验之前，需要对设备进行组态和连接。
组态设备包括高压变压器、变频器、电容器和电感器等。
连接设备包括电源、控制装置和测试仪器等。
在组态和连接设备时，需要按照设备的规定进行操作，严格遵守设备的电气原理图和接线图。
2.测试电压和测试时间测试电压和测试时间是电力设备高压试验中两个非常重要的参数。
测试电压必须符合设备规定的标准，一般来说，测试电压会根据设备的额定电压进行设定。
测试时间也必须符合设备规定的标准，一般来说，测试时间在5-10分钟之间。
在实际测试过程中，需要对测试电压和测试时间进行有效的控制，避免因过高或过低的测试电压和测试时间导致设备受损。
3.检查设备外观和内部结构在进行高压试验之前，需要对设备的外观和内部结构进行检查。
特别需要注意的是，要检查设备上是否有损坏或松动的零部件、是否有漏电情况等。
此外，还需要检查设备的接地线是否可靠，设备周围是否存在危险物品等。
4.绝缘检测绝缘检测是电力设备高压试验的关键环节。
在进行绝缘检测时，需要用绝缘电阻表或介电强度测试仪来测试设备绝缘。
如果测试结果超出设备规定的标准范围，需要对设备进行修理或更换部件。
二、安全措施为了确保电力设备高压试验的安全，需要采取一系列安全措施。
下面是一些常见的安全措施：1.确保试验区域安全在进行高压试验时，需要将试验区域进行围栏。
进入试验区域的人员必须是经过培训的专业人员，并且必须穿戴好相应的安全防护装备。
此外，还需要将试验区域内所有危险物品清除，确保环境安全干净。
2.使用合适的防护装备在进行高压试验时，试验人员需要穿戴相应的防护装备。
这些装备包括绝缘靴、绝缘手套、安全帽和防护眼镜等。
这些装备可以有效地保护试验人员免受电击3.确保设备安全4.应急措施万一发生意外情况时，需要能够及时采取应急措施。
电力设备高压试验方法及安全措施
电力设备高压试验方法及安全措施电力设备高压试验是指对电力设备在额定工作电压以上进行试验，以验证其绝缘性能和耐受能力，确保设备正常运行和使用安全。
一、高压试验方法：1. 设备安装：将被试设备正确安装在试验设备上，并连接好电源和接地线。
2. 绝缘测量：在高压试验之前，应先对设备的绝缘电阻进行测量。
测量时应断开设备的电源，将接地线与设备的外壳分别连接，使用万用表或绝缘电阻测量表进行绝缘电阻的测量。
3. 试验电压选择：根据设备的额定电压选择试验电压。
试验电压为额定电压的1.5倍，最低应为1000V。
4. 试验时间：试验时间一般为1分钟。
在试验期间，观察设备有无异常情况，如电弧、放电等。
5. 观察记录：在试验过程中，应记录设备的试验电压、试验时间、设备使用情况等信息。
如发现异常情况，应及时停止试验，并记录详细情况。
6. 试验结束：试验结束后，应将设备的电源断开，并进行绝缘电阻的再次测量。
1. 安全防护：试验过程中，操作人员应佩戴防护手套、护目镜等个人防护装备，以防止触电和电弧伤害。
2. 试验设备检查：在试验之前，应对试验设备进行检查和维护，确保设备的正常工作状态。
如发现设备故障或不符合安全要求，应及时修理或更换。
3. 环境整理：试验现场应保持整洁，并严禁堆放杂物。
地面和设备应保持干燥和清洁，以防止漏电事故。
4. 电源和接地线连接：试验电源和接地线应正确连接，并进行绝缘测试，以确保电源与设备的安全接地。
5. 人员培训：试验操作人员应经过专业培训，并熟悉试验设备的操作方法和安全注意事项，具备相应的安全意识和应急处理能力。
电力设备高压试验是一项重要的安全措施，能够保证电力设备的绝缘性能和耐受能力，在设备运行和使用过程中起到重要的作用。
但在进行高压试验前，必须采取一系列的安全措施，确保试验过程的安全可靠。
电力设备高压试验方法及安全措施
电力设备高压试验方法及安全措施电力设备高压试验是指对电力设备进行高压电击试验，以验证设备的绝缘性能和耐压能力。
高压试验通常通过施加高电压，测试设备在高电压下是否能够正常工作，并确定设备与大气环境之间的绝缘是否合格。
下面将介绍电力设备高压试验的方法以及相应的安全措施。
高压试验方法：1. 设备准备：在进行高压试验之前，应对设备进行充分的准备工作。
包括检查设备是否完好，仔细检查绝缘材料是否完好，是否存在损伤或老化等情况。
2. 架设试验电压：根据设备的额定电压和绝缘等级，选择适当的试验电压。
试验电压通常远远高于设备的额定电压，以此来测试设备的绝缘强度。
3. 进行试验：将试验电压逐步施加到设备上，观察设备是否出现异常情况，如放电、击穿等。
应记录试验电压和设备的反应情况。
4. 试验结束：试验结束后，将试验电压逐步降低至零，并切断电源。
对设备进行全面的检查，确保设备没有损伤或故障。
安全措施：1. 人员培训：参与高压试验工作的人员必须经过专门的培训，了解测试的目的、方法和安全措施。
人员需要熟悉设备的操作原理和特点。
2. 工作环境：高压试验应进行在安全可靠的场所，远离易燃易爆物质。
保持良好的通风条件，避免电气设备产生的臭氧等有害气体对人体的危害。
3. 试验设备：试验设备应符合相关的规范和标准，确保设备的安全性能。
试验设备应定期进行检查和维护，保持正常的工作状态。
5. 试验过程中：参与试验的人员应穿戴绝缘手套、防静电鞋等防护用具。
在试验过程中，要注意观察设备的反应情况，确保试验过程的安全性。
6. 突发情况处理：在试验过程中，如出现设备异常或突发情况，应立即切断电源，并采取相应的救援措施，确保人员的安全。
总结：高压试验是电力设备质量保证的重要环节，通过严谨的试验方法和合理的安全措施，可以保证设备的质量和安全。
在进行高压试验时，应严格按照相关的规范和标准进行操作，确保试验的准确性和可靠性。
加强人员的安全意识培养，提高应急处理能力，以应对可能出现的突发情况。

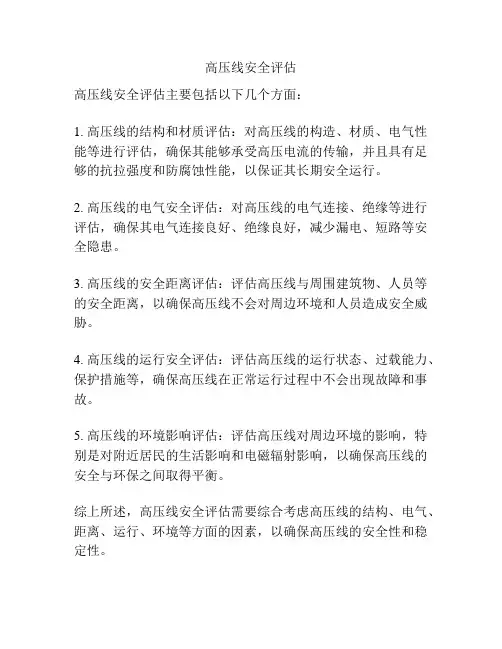

高压线安全评估
高压线安全评估
高压线安全评估主要包括以下几个方面：
1. 高压线的结构和材质评估：对高压线的构造、材质、电气性能等进行评估，确保其能够承受高压电流的传输，并且具有足够的抗拉强度和防腐蚀性能，以保证其长期安全运行。
2. 高压线的电气安全评估：对高压线的电气连接、绝缘等进行评估，确保其电气连接良好、绝缘良好，减少漏电、短路等安全隐患。
3. 高压线的安全距离评估：评估高压线与周围建筑物、人员等的安全距离，以确保高压线不会对周边环境和人员造成安全威胁。
4. 高压线的运行安全评估：评估高压线的运行状态、过载能力、保护措施等，确保高压线在正常运行过程中不会出现故障和事故。
5. 高压线的环境影响评估：评估高压线对周边环境的影响，特别是对附近居民的生活影响和电磁辐射影响，以确保高压线的安全与环保之间取得平衡。
综上所述，高压线安全评估需要综合考虑高压线的结构、电气、距离、运行、环境等方面的因素，以确保高压线的安全性和稳定性。
论电力设备高压试验的方法及安全措施
论电力设备高压试验的方法及安全措施电力设备质量的好坏是决定电网安全稳定运行最重要的因素之一，保证电力设备安全稳定运行需要对电力设备进行高压试验，确保电力设备不会因存在质量缺陷而导致安全事故的发生。
电力设备的高压检测种类十分全面，不仅有出厂检测，还有交接试验和预试定检。
介绍电力设备高压检测的种类和电力设备高压试验的方法，重点阐述了电力设备高压试验的安全措施，希望对电力设备的安全有所帮助。
标签：电力设备;高压试验;安全措施;生产企业1电力设备高压检测的种类1.1把控出厂检测电力设备生产企业在设备出厂前都必须经过出产检测，检测不合格的设备不能出场，在所有检测方法中高压试验是最直观、最能检查设备绝缘状态的方法。
以变压器为例来说明这种想象。
型式试验是在一台有代表性的变压器上所进行的试验，以证明被代表的设备也符合规定要求。
若一台变压器在额定值或其他特性与其余变压器的差异不大时，对其所做的型式试验也可认为有效，其差异应由制造厂和用户协商确定。
特殊试验为除型式试验和例行试验外，由用户和制造厂协商确定的试验。
型式试验包括：1）温升试验2）线端雷电截波冲击试验3）中性点雷电全波冲击试验4）套管电流互感器暂态特性试验5）套管抗地震能力的型式试验报告6）油箱机械强度试验特殊试验包括：1）暂态电压传输特性测定2）短路承受能力试验3）套管介质损耗-温度特性试验4）耐受直流偏磁试验1.2现场交接试验交接试验为变压器安装完毕后进行的现场试验。
交接试验主要用以判断设备经过运输、安装及调试后各项性能是否满足相关标准要求，交接验收工作主要以消除设备运输、安装及调试后存在的隐患和缺陷为重点，防止设备带病投产为目标，全面掌握设备投运前的各项性能指标，交接试验或验收不合格的设备、设施，不得投入运行。
交接验收应按照《电力设备交接验收规程》Q/CSG1205019-2018以及公司反措文件进行验收，如变压器需做绝缘电阻、绕组连同套管的介质损耗因数tanδ及电容量、绕组变形试验、绕组连同套管的交流耐压试验、绕组连同套管的长时感应电压试验带局部放电测量、空负载损耗试验等。
电力设备高压试验方法及安全措施
电力设备高压试验方法及安全措施随着工业化的发展，电力设备在各种领域中发挥着重要作用。
为了确保电力设备的安全运行，高压试验成为了不可或缺的步骤。
高压试验是指对电力设备进行高压电击，以验证其绝缘性能和安全性能的测试方法。
本文将详细介绍电力设备高压试验的方法及安全措施。
一、电力设备高压试验方法1.高压试验的意义和要求高压试验是指对电力设备进行高压电击，以验证其在额定工作电压下的绝缘性能和安全性能。
其主要目的是验证设备在额定工作电压下的绝缘强度和耐受能力，以确保设备在实际工作中不会因绝缘层损坏而导致电击或火灾等意外事故。
高压试验的要求包括：测试电压、测试时间、测试波形和测试环境等方面。
2.高压试验的基本原理高压试验通过对电力设备施加高电压，使其在一定时间内能够承受预定的电压，而不出现击穿或放电的现象。
这一过程实际上是在对设备的绝缘强度和耐受能力进行验证。
在高压试验中，测试电压和测试时间是两个至关重要的参数。
测试电压应该是设备额定工作电压的1.5倍至2倍，测试时间一般为数分钟至十分钟。
3.高压试验的具体操作步骤高压试验的具体操作步骤包括：（1）设备准备：将待测试的电力设备放置在高压试验设备上，并进行必要的接地和连接；（2）进行预试：在进行正式的高压试验之前，需先进行预试，以确保设备的连接和绝缘状态良好；（3）施加高压：根据设备的额定工作电压确定测试电压，并将其施加到设备上，保持一定时间；（4）观察检测：在高压试验过程中，需要时刻观察设备的运行情况，检测是否出现击穿或放电的现象；（5）记录数据：对高压试验过程中的电压、电流和时间等数据进行记录；（6）结束测试：测试结束后，需将测试电压逐渐减小至零，并切断连接。
高压试验是一项高危操作，因此在进行高压试验时必须严格遵守相关的安全措施，以确保人员和设备的安全。
下面将介绍一些常见的高压试验安全措施：1.人员安全措施（1）测试人员需接受专业培训，熟悉高压试验的操作规程和安全注意事项；（2）测试人员需佩戴绝缘手套、绝缘靴、绝缘眼镜等防护装备，以防止触电事故；（3）在高压试验现场设置明显的安全警示标识，限制非测试人员进入；（4）测试人员需严格遵守操作规程，不得擅自操作高压试验设备，确保测试过程中不出现人为失误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【高压设备安全距离】生产设备(高压)安全评
价的方法
《【高压设备安全距离】生产设备(高压)安全评价的方法》的范文，希望大家能有所收获。
生产设备(高压)安全评价的方法生产设备安全评价的方法
以高压气体设施的安全评价为例。
本评价方法适用于高压气体制造车间或工厂设施的安全评价。
因为高压气体设施一般是隔离操作或自动化程度较高,涉及到人机界面的问题有些特殊性,所以特别列出作一介绍。
该评价方法从高压气体设施的设计、运行和安全管理各方面考虑防止高压气体设施发生事故。
一、设备安全评价要点
高压气体设施本身技术复杂,运行条件特殊。
为此,在这类设施中,操作人员应首先排除人机界面的危险性。
虽然自动化程度提高,但最后还需要操作人员进行判断。
所以对设施还必须考虑安全措施。
评价内容有 :
(1) 安全标志;
(2)仪表和操作显示判读方法;
(3) 阀门及管线(包括安全阀等);
(4) 警报系统。
具体评价要点如下：
1.安全标志
对安全标志的张贴有如下要求:
(l) 有关场所应张贴安全标志
(2) 标志的尺寸大小,在可见距离内应能看清
(3 〉标志应安在设备容易看到的位置
(4) 标志应简单明了,即使外面来的人也容易看懂
(5) 同一系列的标志应按同一原则制订,形状、尺寸和涂色应有一定的规定
2.仪表和操作 :
对仪表及其操作提出以下要求 :
(1) 仪表盘的操作要求 :
①仪表盘上的仪表布置应按统一规定
②视线和仪表盘面应垂直
范文TOP100③照明不能在仪表盘的玻璃上形成反射,应该把光源安装在使仪表容易看清的位置④重要仪表或需要频繁观察的仪表应安装在容易看到的地方
(2) 仪表的操作要求 :
①仪表盘数值精度,应使操作者能很快读出
②仪表的量程应合乎要求
③从仪表读出的单位能直接应用,原则上不要再进行换算
④压力、流量和温度仪表应有上、下限和正常值的标记
⑤仪表刻度的增加方向,原则上是由左到右、由下到上
(3) 操作机器的要求 :
①重要的或频繁操作的机器应具备良好的操作位置和简单的操作方式②操作机器应易于辨别操纵哪些系统,可用分组方式或用涂色加以区别③紧急按钮、开车的停车按钮等应有明显区别,避免产生误操作
④在操作机器上应装置防止于部偶然触及按钮的装置
(4) 仪表指示计的操作要求 :
①操纵器和有关仪表应相互对应,按操作程序布置
②操纵器的动作方向原则上应和仪表指针的动作方向一致
③如操纵器会对仪表发生影响,则应把仪表装在不受干扰的地方
④如操纵器和仪表装得很近,要注意使操作人员的手部不易碰到开关按钮
⑤为防止主要机器误操作,应设置联锁回路
⑥控制仪表应对调节计和开关方向和开度等输出情况有明确的表示方法
2.仪表和操作 :
对阅门与管线的要求是 :
(1) 对阅门的要求 :
①需要紧急操作的阀门应设在容易操作的位置
②紧急或重要的阀门的手轮要用不同的色彩涂色,表示操作方向和开关状态,如紧急时开、紧急时关或正常操作等
精品③阀门的开关方向要明确,主要阔门的号码牌开关牌( 运
行时开或运行时关)要有明确的标志
④检修工作中用的切断阀,要按规定装设色盲板或加锁
⑤调节阅扳动阅门子轮时,应使操作人员便于操作,一般要保
持正面或向下的操作方式
(2) 对管线的要求 :
①重要管线要涂色加以区别,见 GB7231-1987《工业管路法基
本识别色和识别符号》②管线上要标明管内流体名称
和流动方向
2.仪表和操作 :
对警报设施的要求如下:
(1) 警报器要设置在操作人员值班地点,如仪表室
(2) 警报的声音应保持适当的音量和音色,以便于分辨清楚
(3) 警报应能辨清设备机械发生何种异常情况
(4) 一种机器有多种警报方式时,应有一定的区分标准,以便
于弄清
(5) 警报灯应设试验按钮,定期试按以确定它是否能正常动作
二、操作运转
操作人员的误操作和误判断是造成高压气体设施重大事故的
原因之一。
为了防止发生误操作情况,除应从仪表和机器的布置
等硬件方面考虑外,还应同时从培养操作人员的判断能力和水平等
软件方面考虑。
思想汇报专题其评价内容可归纳为如下几个方面 :
(1) 操作方法;
(2) 操作规程;
(3) 教育训练。
三、环境
人的能力是否能充分发挥与周围环境有很大关系。
为不使操作人员的辨别、判断活动能力受到影响,必须对光、照明、色彩、噪声、通风、湿度、温度等状况加以考虑。
此外还要注意通道、地面、操作间的行走畅通和文明整洁。
对上述环境内容应区别以下几种场合,分别确定评价内容的侧重点 :
(1) 对仪表室内的环境要求;
(2) 对操作现场的环境要求;
(3) 对设备布置与现场环境的要求。
四、维护检修
设备维护检修是保证设备安全运转的重要措施,进行维护检修的目的是为了掌握设备和机器的磨损、老化等劣化倾向,及时进行维修,就可达到预防和减少事故的目的。
同时,从事故的发生阶段看,发生在维修阶段的各类事故也占有相当大的比例,所以,在评价内容中也应强调突出维修过程中的安全工作。
(1) 维护部门的职责:维修工具、最全面的设备维修档案,维修时与运转部门的协调与联系,及维修部门与运转部门的分工、各自的职责等。
(2) 安全检查的有关内容: 设备运转日志,设备维修状况检查表,巡回检查路线、次数,重点危险部位日常自检记录,设备异常情况的处理和技术措施,紧急时所用的安全设备的保养、整理和定期检查制度等。
