滚珠丝杆电机,直线丝杆步进电机的工作原理及详细结构部件介绍滚珠丝杆电机是一种常见的电机类型，主要用于实现直线运动。
它的工作原理是基于滚珠丝杆传动的原理，通过电机驱动滚珠丝杆进行运动，从而实现物体的直线位移。
滚珠丝杆电机的结构主要由电机部分和滚珠丝杆传动部分组成。
电机部分通常由直线步进电机组成，它采用了特殊的转子和定子结构，可以实现精确的步进运动。
滚珠丝杆传动部分由驱动电机的转动轴与滚珠丝杆之间通过一组滚珠进行传递力，滚珠丝杆通常由一个长丝杆和若干个滚珠组成。
在运动中，电机的旋转转换成滚珠丝杆的直线运动，从而实现物体的直线位移。
滚珠丝杆电机的工作过程可以简单描述如下：当电机启动时，电机控制器通过控制电流进行驱动，使电机旋转。
驱动电机的旋转轴与滚珠丝杆相连接，电机的旋转运动转化为滚珠丝杆的直线运动。
滚珠丝杆与工作物体相连接，工作物体可以根据需要在滚珠丝杆的带动下进行直线运动。
滚珠丝杆电机具有许多优点。
首先，它可以实现高精度的直线位移，因为滚珠丝杆的滚动传动可以减小传动误差。
其次，滚珠丝杆电机具有较大的负载能力，能够承受较大的力和扭矩。
此外，由于滚珠丝杆电机的运动是直线的，因此它在一些特殊应用领域具有明显的优势，例如工业自动化、机床加工等。
然而，滚珠丝杆电机也有一些局限性。
首先，滚珠丝杆电机的结构复杂，需要定期维护和润滑。
其次，滚珠丝杆电机的响应速度相对较慢，不能适用于一些高速运动的应用场景。
综上所述，滚珠丝杆电机是一种重要的直线传动装置，能够实现精确的直线位移。
它的工作原理基于滚珠丝杆传动，通过电机驱动滚珠丝杆的转动，实现物体的直线运动。
滚珠丝杆电机具有高精度、大负载能力等优点，在工业自动化等领域有着广泛的应用前景。
然而，也需要注意滚珠丝杆电机的维护和使用限制，以保证其正常工作和延长使用寿命。
直线滑台模组结构介绍
以实现比滚珠丝杠更高的速度。同时没有临界速度的限制，在长行程传送 方面具有更加的性价比。 • 皮带传动的定位精度较之滚珠丝杠要低。
直线滑台介绍
直线滑台组合样式：
直线滑台应用案列分析
应用场合
直线滑台当前已普遍运用于测量、激光焊接、激光切 割、涂胶机、喷涂机、打孔机、点胶机、小型数控机床、 雕铣机、样本绘图机、裁床、移载机、分类机、试验机 及适用教育等场所。
总结：有计算
• 轴向负荷 • 最大转速 • 螺杆寿命 • 马大功率计算 • 水平、垂直最大负载
参数计算
直线滑台日常知识
1、滑台的固定方式 外锁式，从底板往上锁； 内锁式，固定时需先打开端盖，从滑台内部向底板固定
2、传感器的固定 外挂式：sensor固定在铝壳的沟槽，可以随意调节 内藏式：sensor固定在两端的轴承座附近，调节维修麻烦（不建议）
一般都有正极限、负极限、原点三个传感器。 3、螺杆分为转造级和研磨级，我们C7的属于转造级，精度在2个丝，还 有C5，C4，C3，等研磨级的 行程长的螺杆的不是不可以做，是精度会变很差，难矫正，并且跑起来 不顺畅，寿命也短。
3、推力公式 螺杆推力公式：入力扭距*2*PIO*马达正效率/螺杆导程 皮带推力公式：N=（0.102*马达功率*1000/速度）*10
直线滑台相关参数计算
参数计算
• 最大转速 • 螺杆寿命
直线滑台相关参数计算
参数计算
• 轴向负荷 • 马大功率计算
KW=F*V/102*60*η
直线滑台相关参数计算
直线滑台介绍
直线滑台名称
浅析直线滑台模组的分类以及特点
浅析直线滑台模组的分类以及特点随着工业时代的变革带来了产业升级，越来越多的自动化设备显现在生产加工中，其中之一就是直线模组进给。
模块化设计的思想越来越多地用于自动化制造解决方案，而作为直线运动机构中的紧要模块，在传动方面常用的可以分为三类（滚珠丝杠式、同步带式、齿轮齿条式）其中滚珠丝杠传动应用广泛，由于这种传动方式的直线传动转换为直线运动定位精度更高，使用寿命稳定。
同步带式的运转速度更快，价格更实惠。
齿轮齿条式的负载更高。
下面实在来分析一下他们的特点。
1、全封闭滚珠丝杠直线模组：该模组在半封闭型的基础上加添了不锈钢带防尘结构，设计美观大方。
特点：高刚度、高精度、高速度、高负载、高推力。
2、封闭式滚珠丝杠直线滑台模组：本滑轨模组采纳不锈钢带防尘结构，防尘防溅；线性模组设计，耐磨性高，寿命长，从小型到大型，型号丰富，支持各种应用。
特点：耐磨性高，寿命长，防尘防溅3、开放式滚珠丝杠直线滑台模组：该滑轨模块由电机、联轴器、滚珠丝杠、轴承座、电机座和适配器座等模块构成，采纳小型轻质铝合金。
组装便利，无需客户自行设计制造直线运动机构，广泛应用于各行各业。
特点：高刚性、高精度、直线模组安装、维护和修理便利、体积小、重量轻。
4、开放式同步带直线滑台模组：该滑动模块采纳同步带代替滚珠丝杆，无不安全限速，可实现远距离运输和传动。
结构简单，安装维护和修理便利，为客户的节省成本，应用性强！特点：高刚性、高速度、安装便利、维护和修理便利、体积小、重量轻。
5、半封闭同步带直线滑轨模组：该滑轨模组与铝型材一体成型，半密封防尘。
线性模组的特点从小到大，产品型号丰富，可以支持不同的用途。
特点：高刚度、高精度、高速度、高负载、高推力。
6、全封闭同步带直线模组：该模组在半封闭型的基础上加添了不锈钢带防尘结构。
设计美观大方。
用于有防尘要求的场合，可在长距离工序间运输。
特点：高刚度、高速度、无不安全限速。
7.风琴式齿轮齿条直线模组：此模组在打开的结构上添加了风琴罩，形成一个防尘结构，常用用于高负载，低速运行的传送搬运场景，可依据距离定制行程。
直线模组组成结构
直线模组组成结构摘要：一、直线模组的概念二、直线模组的组成结构1.直线导轨2.滚珠丝杠3.直线轴承4.铝型材5.马达6.控制器三、直线模组的应用领域四、直线模组的优势正文：一、直线模组的概念直线模组，又称线性模组，是一种将马达、控制器、导轨、滚珠丝杠、轴承等组件整合在一起的高精度传动装置。
它可以将电能直接转化为直线运动，具有结构简单、运动平稳、高精度等特点，广泛应用于各种自动化设备和工业生产领域。
二、直线模组的组成结构1.直线导轨：直线导轨是直线模组的基础部件，负责承载和导向运动部件。
它具有较高的承载能力和良好的运动性能，可以降低摩擦、减小磨损，提高设备使用寿命。
2.滚珠丝杠：滚珠丝杠是直线模组的关键传动部件，将马达的旋转运动转化为直线运动。
它具有较高的传动效率、承载能力和刚性，能够满足高速、高精度的传动需求。
3.直线轴承：直线轴承用于支撑滚珠丝杠，保证其在导轨上的平稳运动。
它具有较低的摩擦系数和良好的耐磨性能，能够减小运动阻力，提高传动精度。
4.铝型材：铝型材作为直线模组的支撑结构，具有重量轻、刚性好、耐腐蚀等特点，能够满足各种工况条件下的使用需求。
5.马达：马达是直线模组的动力来源，负责为滚珠丝杠提供旋转动力。
根据不同的应用需求，可以选择步进马达、伺服马达等不同类型的马达。
6.控制器：控制器是直线模组的核心部件，负责对马达进行控制，实现对运动部件的位置、速度、加速度等参数的精确调节。
它可以根据不同的应用场景选择不同的控制方式，如脉冲控制、闭环控制等。
三、直线模组的应用领域直线模组广泛应用于自动化设备、机器人、数控机床、电子设备、医疗设备等领域，满足各种直线运动需求，提高生产效率和设备性能。
四、直线模组的优势直线模组具有以下优势：1.高精度：直线模组采用高精度的导轨、滚珠丝杠等部件，能够实现高精度的直线运动。
2.高效率：直线模组将马达、控制器等部件集成在一起，具有较高的传动效率，能够提高生产效率。
滚珠丝杠传动装置的组成结构和应用特点

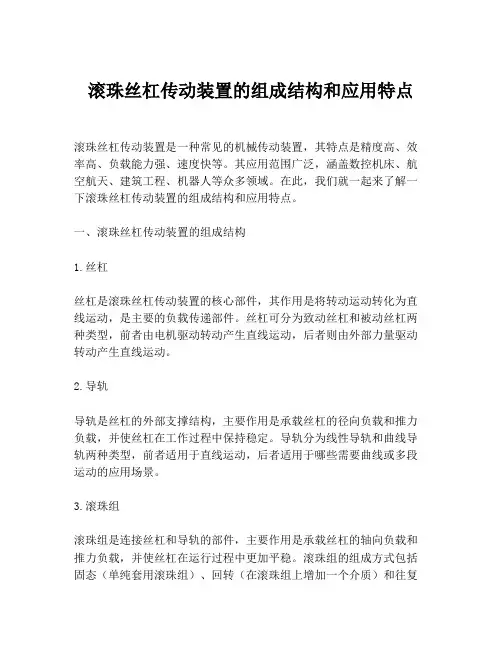

滚珠丝杠传动装置的组成结构和应用特点滚珠丝杠传动装置是一种常见的机械传动装置，其特点是精度高、效率高、负载能力强、速度快等。
其应用范围广泛，涵盖数控机床、航空航天、建筑工程、机器人等众多领域。
在此，我们就一起来了解一下滚珠丝杠传动装置的组成结构和应用特点。
一、滚珠丝杠传动装置的组成结构1.丝杠丝杠是滚珠丝杠传动装置的核心部件，其作用是将转动运动转化为直线运动，是主要的负载传递部件。
丝杠可分为致动丝杠和被动丝杠两种类型，前者由电机驱动转动产生直线运动，后者则由外部力量驱动转动产生直线运动。
2.导轨导轨是丝杠的外部支撑结构，主要作用是承载丝杠的径向负载和推力负载，并使丝杠在工作过程中保持稳定。
导轨分为线性导轨和曲线导轨两种类型，前者适用于直线运动，后者适用于哪些需要曲线或多段运动的应用场景。
3.滚珠组滚珠组是连接丝杠和导轨的部件，主要作用是承载丝杠的轴向负载和推力负载，并使丝杠在运行过程中更加平稳。
滚珠组的组成方式包括固态（单纯套用滚珠组）、回转（在滚珠组上增加一个介质）和往复式（将滚珠组的排列方式更改）等多种。
4.调整机构调整机构主要是用来调节滚珠丝杠传动装置的密封性、温度和噪音等方面的参数。
它主要包括密封件、冷却器和声音衰减器等。
二、滚珠丝杠传动装置的应用特点1.高速运动性能滚珠丝杠传动装置的高速运动性能比较优秀，其转速可达到几千转/分钟。
同时，其平稳且精密的运动特性，也使其在高速机械中受到广泛应用。
2.高精度传动性能滚珠丝杠传动装置在传递力矩和转矩方面，具有高精度的传动性能。
由于其采用了形状设计优美的滚珠组，使得传动过程中的滑动减少，从而保证了精度的稳定性和可靠性。
3.高负载能力滚珠丝杠传动装置在承受负载的方面，也具备很强的能力。
其采用滚珠和丝杠的匹配配合，使得其承受的负载能力大，长期运行无损伤。
4.寿命长滚珠丝杠传动装置在使用寿命方面，由于其滚珠组、丝杠和导轨等部件的优良设计，寿命长，且维护成本低。
丝杆直线模组的结构
丝杆直线模组的结构1.丝杆：丝杆是丝杠直线模组中最核心的部件之一，一般采用高强度的合金材料制成。
丝杆的表面通常经过磨削和镀铬等处理，以保证其光滑度和耐磨性。
丝杆上的螺纹与滑块的螺母配合，通过旋转丝杆实现滑块的直线移动。
2.导轨：导轨是丝杠直线模组中用于支承和导向滑块的部件，常见的导轨包括直线导轨和滚动导轨。
直线导轨由高强度铝合金或钢制成，具有较好的刚性和耐磨性。
滚动导轨则采用滚珠或滚子与滑块的滑轮配对，以减小摩擦力，提高滑块运动的平稳性。
3.滑块：滑块是丝杠直线模组中的移动部件，通常由铝合金制成，具有较好的刚性和重量优势。
滑块上设有滑轮或滚子，以配合导轨的滚动部件进行直线运动。
滑块的设计通常考虑到承载能力、刚性和密封性等因素。
4.电机：电机是丝杠直线模组中的驱动部件，常见的电机类型有直流电机和步进电机。
电机通过丝杆和滑块间的螺纹连接，驱动滑块的直线运动。
电机可以根据需要设有编码器或限位开关等控制器，以实现运动的准确性和定位功能。
丝杠直线模组的结构布局一般包括以下几个部分：丝杆、导轨座、导轨、滑块、电机、连接件和外壳等。
在装配时，首先将导轨座固定在机械设备上，然后将导轨安装在导轨座上，以确保其平稳度和稳固性。
接下来，将丝杆安装在导轨上，与滑块的螺纹配对。
电机通过连接件与丝杆连接，形成直线运动的驱动装置。
最后，根据需要安装外壳和控制器，以保护和控制丝杆直线模组的运动。
丝杠直线模组的优点在于结构简单、使用寿命长、运动平稳、精度高、承载能力强等。
它广泛应用于精密测量、机床加工、自动化生产线、搬运系统以及医疗设备等领域，提高了生产效率，降低了人力成本，并提供了更高的准确性和可靠性。
滚珠丝杆简介介绍
滚珠丝杆的特点和优势
特点 1. 高传动效率：滚珠丝杆的传动效率可达90%以上，远高于滑动丝杆。
2. 高精度：滚珠丝杆滚珠丝杆的特点和优势
• 高刚度：滚珠丝杆的结构设计使其具有很高的轴 向刚度，能承受较大的轴向载荷。
滚珠丝杆的特点和优势
01
优势
02
维护保养
定期的维护保养对滚珠丝杆的性能和寿命至关重要，包括清洁、润滑、检查等。
滚珠丝杆的选型原则和方法
选型原则
根据应用需求，选择合适的精度等级、 负载能力、刚度、运行速度和加速度等 性能参数。
VS
选型方法
通过计算和分析，确定满足性能要求的滚 珠丝杆型号，可参考厂家提供的技术规格 和选型手册。同时，需考虑成本、交货期 等其他实际因素。
03
04
1. 长寿命：滚珠丝杆的滚珠 在滚道中滚动，摩擦小，磨损
低，因此寿命长。
2. 低噪音：滚珠丝杆运动平 稳，噪音低，有利于提高工作
环境的质量。
3. 易于维护：滚珠丝杆的结 构简单，维护方便，可降低维
修成本。
滚珠丝杆的应用领域
机械制造
航空航天
数控机床、磨床、铣床等机械设备中，滚 珠丝杆作为重要的传动元件，可实现高精 度、高效率的加工。
飞机、卫星等航空航天器的部件制造和装 配过程中，滚珠丝杆可提供稳定的直线运 动，确保装配精度。
医疗设备
自动化设备
医疗器械如CT扫描仪、X光机等设备中，滚 珠丝杆的高精度、低噪音特性有助于提高 设备的成像质量和患者的舒适度。
自动化生产线、机器人等设备中，滚珠丝 杆可实现高速、高精度的直线运动，提高 设备的生产效率和产品质量。
求选择合适的密封方式。
材料选择
密封件通常采用橡胶或塑料材料 制造，具有良好的弹性和耐磨性
直线模组单轴多轴的结构搭建以及优点
直线模组单轴多轴的结构搭建以及优点
（文章由奥铭机电整理发布）
直线模组单轴多轴的结构搭建以及优点，直线模组近几年的发展很快，范围一直在扩大，做的人也多，直线模组本身是用于自动化设备这一块领域当中的，而需求量也一直呈递增趋势，这说明国人的设备研发和制造行业越来越多，也是越来越多的人选用科技来代替人工。
奥铭其直线模组的核心优点是：重复定位精度高、设备面积空间小、有效行程可定制、支持多种驱动方式、单体速度运动快、寿命长成本低、还可以搭建多种结构。
现在受欢迎程度最高的还是单轴直线模组，其次是多轴直线模组，多轴直线模组又分为龙门型模组、工字型模组、十字型模组、井字型模组，又称为xyz三轴模组、xy轴模组，但总体来说都是由直线模组来完成搭建的，只是组合成不同形状结构，故衍生出多种叫法。
奥铭直线模组主要是由铝合金型材、镀烙棒、滑块和一些五金件组合而成，看似不打紧的零件其实缺一不可，当然还需要配合联轴器、电机变速组件，最重要的是电机和驱动器，最后能让Automain直线模组按规定程序运作的就要归功于操控系统，现在常用的多为电气操控系统，可以分配Automain直线模组依规运作，还能回忆设定的指令信息。
运用直线模组实现了企业低成本高品质的愿景，减少了人工提高了效益，为不少企业带来了便利，由直线导轨、滚珠丝杆直线传动机构升级版的直线模组，相信在不久后的将来又会迎来新的升级，让我们拭目以待。
简述滚珠丝杠传动装置的组成,结构和应用特点
简述滚珠丝杠传动装置的组成,结构和应用特点滚珠丝杠传动装置是一种常见的机械传动装置，其主要用于改变旋转运动为直线运动或直线运动为旋转运动。
它由滚珠丝杠、导轨、支撑结构、电机等组成，具有结构简单、精度高、效率高等特点，在机械制造、自动化设备、航空航天等领域得到了广泛应用。
一、滚珠丝杠的组成和结构滚珠丝杠是滚珠丝杠传动装置的核心部件，它由螺纹杆、滚珠、导轨、螺母等组成。
其中，螺纹杆是主动件，它上面有一定螺距的螺纹，滚珠则是被螺纹杆带动的被动件，它们在内外导轨的引导下进行往复运动。
螺母是滚珠丝杠的固定件，它与滚珠配合，使螺纹杆的旋转运动转化为滚珠的往复运动，从而实现滚珠丝杠的传动功能。
滚珠丝杠的结构主要有两种：内循环式和外循环式。
内循环式滚珠丝杠的滚珠在滚动过程中只在螺纹杆的一侧进行往复运动，而外循环式滚珠丝杠的滚珠在滚动过程中可以在螺纹杆的两侧进行往复运动。
外循环式滚珠丝杠的精度比内循环式高，但价格也更贵。
二、滚珠丝杠传动装置的应用特点1. 结构简单：滚珠丝杠传动装置的结构相对简单，易于制造和维护。
同时，滚珠丝杠传动装置的结构紧凑，占用空间小，适用于各种空间有限的场合。
2. 精度高：滚珠丝杠传动装置的精度高，可以达到较高的传动精度和定位精度。
这使得滚珠丝杠传动装置在机械制造、自动化设备等领域中得到广泛应用。
3. 转换效率高：滚珠丝杠传动装置的转换效率高，可以达到90%以上。
这使得滚珠丝杠传动装置在大功率传动和高效率传动方面具有优势。
4. 负载能力强：滚珠丝杠传动装置的负载能力强，可以承受较大的负载。
这使得滚珠丝杠传动装置在高负载、高速度、高精度、长寿命等方面具有优势。
5. 应用范围广：滚珠丝杠传动装置的应用范围广泛，可以用于机械制造、自动化设备、航空航天、医疗器械、精密仪器等领域。
三、滚珠丝杠传动装置的应用案例1. 机床：滚珠丝杠传动装置广泛应用于机床上，如车床、铣床、磨床等。
它们可以实现机床的高精度、高速度、高效率、长寿命等要求。
直线电机模组同步带与丝杆的特点
直线电机模组同步带与丝杆的特点
线性同步模组
皮带的直线模组的组成主要是有皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等部件组成。
全封闭与半封闭，一般是速度快、行程长等特点。
丝杆直线模组主要是由滚珠丝杆、直线导轨、铝合金型材、电机、马达座等部件组成。
两个不同的直线模组，毕竟规格不同，故此速度相比是没有意义的，组多因素会影响速度，冲程越长，最大的速度就越小，模组的宽度，在选择模组时，要考虑到最大速度，这关系到设备的生产效率。
直线电机模组又称线性马达，是各行业制造企业较常用的一类机械设备。
1、简单，便于长行程，高速使用。
2、高速稳定，最大速度10m/s.
3、加速度高，响应快。
4、高精度，最大的重复定位精度±0.5m.
5、整套解决方案，集成模组，方便、快捷，提高设计效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线模组的组成和滚珠丝杆模组的组成以及各自的优势
（文章由奥铭机电整理发布）
直线模组的组成和滚珠丝杆模组的组成以及各自的优势，模组主要作用是减省人工，效率精准，不过模组也有分类，有直线模组，有滚珠丝杆模组，有人说模组用直线的好，有人说模组还是用滚珠丝杆的好，其实两种模组都用各自的优势，主要还是看适用范围跟领域，好的模组但不适用于你的产品，那就是一种浪费。
今天我们来看一看两种模组的区别。
滚珠丝杆模组：主要由滚珠丝杆、直线导轨、铝合金型材、联轴器、马达、电机座等零部件组成，由全封闭式和半封闭式，伺服或步进电机驱动，承重达130KG，精度在±0.02mm,价格偏贵，速度慢，有噪音，有效行程2500mm，可用于在精度高负载大时的自动化设备，例如：螺丝、焊锡、太阳能、新能源中。
直线模组：主要是由同步带、直线导轨、铝合金型材、联轴器、马达、电机变速组件等零部件组成，可选步进电机、步进伺服电机、伺服电机，有自清洁系统，噪音低，摩擦少，价格低，易保养，精度在±0.05mm，最快速度可达2m/s，有效行程达4000mm，承重达30KG，适用于承载重量没那么重速度要求快的自动化设备上，例如：刻字机、贩卖机、点胶机、自动机械手等。
希望大家看到这篇文章能够了解到自己所需产品适用于哪种模组，如果负载没有那么重的话还是更建议选择直线模组，因为直线模组的成本较低，效率较高，动作更加灵活。
