给水管道及配件安装施工工艺
给水管道安装工程施工工艺
给水管道安装工程施工工艺本工程共有DN32、DN50、DN65三种规格PPR 给水管，以及阀门5个，洒水栓25个。
施工流程图：1、给水管道施工前应进行设计交底。
2、埋地管道的管沟底面应平整，无突出的坚硬物。
宜设厚度为100—150mm 砂垫层，宽不应小于管外径的2.5倍，并与管道坡度相同。
3、PPR 给水管安装（1）管道安装前应对管材管件内处表面检查，当有污物时应清理干净。
管道在安装过程中应严格防止油漆、沥青等有机污染物沾污。
（2）管道安装前后应铺软土或黄沙。
（3）给水管道管道口径大于等于32mm 的水表、阀门及其附件应设固定支架。
定位放线 室外埋地管道沟槽支撑 沟槽开挖 管道检验与试管道下管与配管 管道安装 管道支墩 沟槽的回填土 验收（4）管道穿墙壁，壁柜应设置塑料套管。
（5）管材断料应选用细齿锯，断口应平整，并及时去除毛刺。
（6）管道粘接时，应坡15°-20°坡口，并清除管接口配件处污物，管道涂抹粘接剂时，粘胶剂应涂抹均匀、适量，先涂管件承口，后涂抹管端接口处，一次插入后旋转90°，待管口处粘接剂凝固后，方可继续完成。
（7）支架设置位置应正确、固定、平整、牢固。
管道与管卡接触紧密，但不得损坏管道表面支吊架。
（8）沟槽回填土：管道两恻应同时均允回填，以免管线水平移位。
7、给水管道压力试验（1）埋地管道安装外观检查合格，在管身两侧及其上部回填土不少于0.5米以后，进行压力试验；室内给水管道在安装完毕后经检查无安装缺陷后应进行压力试验。
（2）室内给水管道的水压试验必须符合设计要求。
各种材质的给水管道系统试压均为工作压力的1.5倍，但不得小于0.6Mpa。
（3）确定各用水点的供水到位后，对各层使用器具按规定进行通水试验并做好记录，检查器具管路是否畅通和渗漏，及时解决出现的问题。
检验方法为观察和开启阀门、水嘴等放水。
8、给水管道冲洗、消毒：（1）给水管道在水压试验后，应进行冲洗和消毒。
室内给水管道施工方案
室内给水管道及配件安装施工方案一、材料质量要求（1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。
（2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。
（3）阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
二、主要机具设备⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。
三、作业条件⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
⒊立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。
⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。
四、施工方法（1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。
（2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。
给排水管道及工艺管道工程施工技术方案及控制措施
给排水管道及工艺管道工程施工技术方案及控制措施1.1、给排水部分：1、给水系统安装：（1）、施工顺序：引入管→水平干管→立管→水压试验→支管→卫生器具给水管道主要工作量在厨房、卫生间。
安装施工宜采用标准层、样板间引路，并尽量采用预制化加工。
（2）、PE给水塑料管施工方法：①、管材、管件等材料应有质量检验部门的产品合格证。
管道系统安装前，应对材料外观和接头配合的公差进行仔细的检查，并清除管材及管件内外的污垢和杂物。
②、室内明敷管道应在土建粉饰完毕后进行安装。
安装前应首先复核预留也洞的位置是否正确。
管道安装前，宜按要求先设置管卡。
位置应准确，埋设应平整、牢固，管卡与管道接触应紧密，但不得损伤管道表面。
管道系统安装间断或完毕的敞口处，应随时封堵。
管道穿过地下室或地下构筑物外墙时，采取严格的防水措施。
③、同种材质的给水塑料管及管配件之间，应采用热熔连接，安装应使用专用热熔工具，与金属管件或卫生洁具五金配件采用丝扣连接。
切割管材，必须使端面垂直于管轴线。
管材切割一般使用管子剪或管道切割机，必要时可使用钢锯，但切割后管材断面应去除毛边和毛利刺。
管材与管件连接端面必须清洁、干燥、无油。
（4）、支吊架安装管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。
采用金属管卡或吊架时，金属管卡与管道之间应采用塑料带或橡胶等软物隔垫。
在金属管配件与给水聚丙烯管道连接部位．管卡应设在金属管配件一端。
（5）、试压管道试验压力应为管道系统工作压力的1.5倍，但不得小于1.0MPa。
热熔连接管道，水压试验时间应在24h后进行，水压试验之前．管道应固定，接头须明露，加压宜用手动泵，升压时间不小于10min，测定仪器的压力确度应为0.01MPa。
至规定试验压力，稳压lh，测试压力降不得超过0.06MPa。
在工作压力的 1.15倍状态下，稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
给排水系统工程安装施工工艺及施工方法
给排水系统工程安装施工工艺及施工方法给排水系统工程安装施工工艺及施工方法提要：水泵接合器安装位置应有明显标志,阀门窗位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件物管学堂给排水系统工程安装施工工艺及施工方法㈠、室内给水系统施工工艺施工工艺流程：安装准备→支吊架制作安装→管道预制加工→干管安装→支管及配件安装→管道试压→管道防腐和保温→管道消毒冲洗。
⑴、安装准备：认真熟悉施工图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉。
管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决,办好变更洽商记录。
⑵、管道支架制作安装：管道支架、支座的制作应按照图样要求进行施工；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定;管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。
制作合格的支吊架应进行防腐处理和妥善保管。
⑶、预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门窗位置等施工草图,在实际位置做上标记.按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号.⑷、干管安装：室内部分生活给水管及热水管和热水回水管，管径＞DN100采用镀锌内衬不锈钢管,丝接或法兰连接；管径≤DN100时,采用”mAPRESS"不锈钢管，卡压连接。
连接及安装工艺按照设计图纸及国标有关规定执行.⑸、立管明装:每层从上至下统一吊线安装卡件,将预制好地立管按编号分层排开,按顺序安装,对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确.立管阀门窗安装朝向应便于操作和修理。
⑹、立管暗装:竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件.安装在墙内的立管应在结构施工中预留管槽,立管安装后吊直找正，用卡件固定。
给排水管道安装施工工序工艺
U-PVC排水管道安装施工工序工艺一、施工工序：安装准备→定位放线→预制加工→干管安装→立管安装→支管安装→卡架安装→管道灌水试验→管道通水通球试验二、施工工艺：1. 施工准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更记录。
2. 材料准备及要求(1）管材采用硬质聚氯乙烯U-PVC管材及管件粘接。
所用管材及粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
所有材料进场时，必须经过监理、甲方检验合格后方可用于工程，严禁不合格材料进入施工现场。
(2）管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
3.干管安装在整个楼层施工过程中，应配合土建作好管道穿越墙壁和楼板的预留孔洞。
预留孔洞尺寸按规范规定执行。
管道安装前应检查预留孔洞的位置和标高，并应清除管材和管件的污垢。
首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向，坡度开挖槽沟并夯实。
采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。
施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。
各管段粘连时也必须按粘接工艺依次进行。
全部粘连后，管道要直，坡度均匀，各预留口位置准确。
干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。
地下埋设管道应先用细砂回填至管上皮100mm，上覆细土，夯实时勿碰损管道。
托吊管粘牢后再按水流方向找坡度。
最后将预留口封严和堵洞。
4.立管安装首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。
安装前清理场地，根据需要支搭操作平台。
将已预制好的立管按编号运到安装部位。
首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。

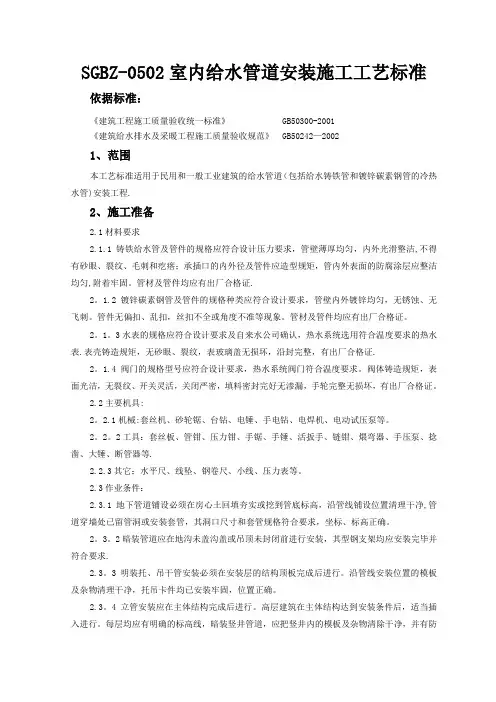

SGBZ-0502室内给水管道安装施工工艺标准
SGBZ-0502室内给水管道安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242—20021、范围本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢管的冷热水管)安装工程.2、施工准备2.1材料要求2.1.1铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁,不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀,附着牢固。
管材及管件均应有出厂合格证.2。
1.2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
2。
1。
3水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表.表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，沿封完整，有出厂合格证.2。
1.4阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2.2主要机具:2。
2.1机械:套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。
2。
2。
2工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等.2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。
2.3作业条件：2.3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净,管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2。
3。
2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求.2.3。
3明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
给水管道及配件安装施工操作规程及质量要求
×××××建筑工程总公司施工技术标准（给排水及采暖)文件名称：给水管道及配件安装施工操作规程及质量要求文件编号:版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称:给水管道及配件安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期:版号: 审核人/日期：受控号: 批准人/日期:生效日期：备注：执行已有文件室内给水管道及配件安装施工操作规程及质量要求1 适用范围本操作规程及质量要求适用于本公司所承建的室内给水管道（金属管、塑料管、铝塑复合管）及配件安装。
2 室内金属给水管道及配件安装2。
1施工准备：2。
1。
1材料、机具设备金属给水管道及配件材料必须具有中文质量合格证明文件，生活给水系统所涉及的材料必须达到饮用水卫生标准。
氧割设备、电焊机、套丝机、电锤、管钳、活动扳手、试压泵、人字楼梯。
2.1。
2作业条件：2。
1.2。
1所有安装项目的设计图纸已具备，施工方案已编制，填写了“施工技术交底记录”或“工程任务单”。
2.1.2.2安装工程应待土建工程基本完成后进行施工.2。
1。
2.3施工场地及施工用水、用电满足施工需要。
2.1.2.4核对图纸、配料单与到场的材料在规格、尺寸、数量、性能是否一致.2。
2操作工艺2。
2。
1工艺流程→→→→→2。
2。
2室内金属给水管套丝安装2。
2。
2。
1配合土建预留、预埋。
在土建作业时,要进一步核对管道位置和尺寸，在浇灌混凝土过程中，施工人员要有专人监护，做好记录。
地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
对严格防水要求的建筑物,采用柔性防水套管.2。
2。
2.2管位确定:先确定干管的标高、位置、坡度、管径等，管道安装定位应合理安排顺序，一般先地下、后地上，先大管、后小管，先立管、后支管，先钢管后铝塑管，明装管道成排安装时，应互相平行，转弯时，曲率半径应一致，当管道交叉矛盾时，应按照小管让大管，低压管让高压管，一般管道让高温或低温管道，支管让主管的原则进行定位。
给排水系统管道安装程序和施工方法
给排水系统管道安装程序和施工方法（1）给排水管道安装程序施工程序：安装准备—→管道预制—→管道支架制作安装—→管道安装—→封堵洞口—→闭水（或试压）—→系统冲洗（通水试验）—→调试—→竣工验收。
（2）给排水部分管材及接口：本工程的生活给水管、热水管采用热镀锌钢管，DN100 以下采用镀锌管件丝口连接，DN100 以上采用焊接。
污废水排水管和排出管、专用通气立管采用PVC 管，粘接连接。
与潜水泵连接的管道均采用镀锌钢管，焊接或法兰连接，直接排至室外污水井。
室内雨水管，采用热镀锌钢管，焊接连接，直接排至室外雨水井。
（3）管道工程施工方法针对本工程，管道连接采用了丝口连接、焊接连接、PVC 粘接，具体方法如下：1）丝扣连接管材加工：管道丝扣连接安装施工时，管材量取长度决定后，用钢锯或无齿锯切割，砂轮据断管时，应将管材放在砂轮据卡钳上，对准划线卡牢，进行断管，断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净；使用手据断管时，应将管材固定在压力案的压力钳内，将锯条对准划线，双手推据，锯条要保持与管轴线垂直，推拉锯用力要均匀，据口要据到底，不许扭断或折断，以防断口变形。
切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料。
套丝：将断好的管材，按管径尺寸分次套制丝扣，一般管径15~32mm 者套二次，40~50mm 者套三次，70mm 以上者套3~4 次。
用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定顶板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。
用手工套丝，先松开固定板机，把套丝板板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后二手推套丝板，带上2~3 扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。
