气井学习资料 -
《气井操作与管理》专业课重点知识总结
井身结构油管柱尺寸和下入深度，油管下端管件，各层套管尺寸及下入深度，各层套管相应的钻头尺寸，各层套管外水泥浆的返回高度，井底深度，完井方法分离器区存在的危害火灾爆炸、机械伤害、超压爆炸、人员中毒特种作业动火作业、有限空间作业、临时用电作业、登高作业、动土作业。
两书一表一卡HSE作业指导书，作业计划书，巡回检查表，HSE 作业指导卡.燃烧的三要素可燃物、助燃物、点火源呼吸防护用品过滤式和隔绝式单井采气工艺流程加热—调压—分离—计量—放空单井采气流程可应用于边远气井的气开发、水套炉是以水作传热介质的间接加热设备生产气井主要录取资料压力、温度、产气量、产水量、氯根含量温度计分类玻璃温度计、双金属温度计、压力表温度计、热电阻温度计、热电偶温度计现场上阀门的种类分类及用途1切断阀类：主要用于切断或接通介质流；2调节阀类：主要用于调节介质的流量压力；3止回阀类：用于阻止介质倒流；4分流阀类：用于分配、分离或混合介质；5安全阀类：用于设备场站等超压安全保护。
气举排水的基本原理利用从套管注入的高压气，来逐级启动安装在油管柱上的若干个气举阀，逐段降低油管柱的液面，从而使水淹气井恢复生产。
连续气举装置分类开式气举装置、半闭式气举装置、闭式气举装置。
公称直径指阀门与管道连接处通道的直径公称压力指阀门在基准温度下允许的最大工作压力水合物在一定压力温度条件下，天然气中某些气体组分和液态水生成一种不稳定的、具有非化合性质的晶体。
水合物的危害1在管道中生成时，会降低井口压力，影响产气量，防害测井仪器的下入；2水合物在井口节流阀或地面管线中生成，会使下游压力降低，严重时会堵死管线，造成供气中断或引起工艺设备超压运行，发生事故。
水合物的形成条件1液态水的存在2低温3高压4流动条件的突变防治水合物的方法干燥气体、提高气流温度、加防冻剂、降压等。
特种作业动火作业、登高作业、有限空间作业、临时用电作业、动土作业燃烧分为闪燃、着火、自燃、爆燃闪燃在一定温度下，易燃、可燃液体表面上的蒸汽和空气的混合气与火焰接触时，能闪出火花，但随即熄灭，这种瞬间燃烧的过程叫闪燃闪点易燃液体表面挥发的蒸汽足以引起闪燃时的最低温度爆炸极限可燃气体在一定压力下与空气混合，形成爆炸的浓度范围高处作业指在有坠落危险且坠落高度基准面2米以上位置进行的作业。
气井基础知识
据泰勒（1964）%
46.40 28.15 8.23 4.63 4.15 2.36
2.09 2.33
--
三、采气地质基础知识
气井基础知识
2.岩石
岩石是由各种矿物组成的复杂结合体。
按其成因可将岩石分为岩浆岩、沉积岩、 变质岩三大类。
三、采气地质基础知识
1）岩浆岩
气井基础知识
4.油气藏形成的条件
1）生油气层
具备生油、气条件，且能生成一定数量 的石油、天然气的地层。生油气层是有机质 堆积、保存，并转化成油气的岩层。
2）储层
具备能使石油、天然气在孔隙（孔、洞、 裂缝）中流动、聚积和储存的岩层。
2、相对密度——在某一温度、压力下天然气的密 度与标准状况下干燥空气的密度之比。
Gg /
式中：G——天然气的相对密度； ρg——天然气的密度； ρ——干燥空气的密度。
二、天然气形成及理化性质
天然气的主要物理化学性质
气井基础知识
3、粘度——当天然气流动时，由于气体内部分子 间相对运动产生的摩擦力，称为天然气的粘度。
二、天然气形成及理化性质
天然气的主要物理化学性质
气井基础知识
1、密度——单位体积的天然气所具有的质量称为 天然气的密度。
g
Mg Vg
式中：ρg——天然气的密度，kg/m3； Mg——天然气所具有的质量，kg ；
Vg——天然气的体积，m3。
二、天然气形成及理化性质
气井基础知识
天然气的主要物理化学性质
断层的分类
气井基础知识
根据两盘的相对位移：
❖ 正断层：上盘相对下 降，下盘相对上升的断层。
❖ 逆断层：上盘相对上 升，下盘相对下降的断层。

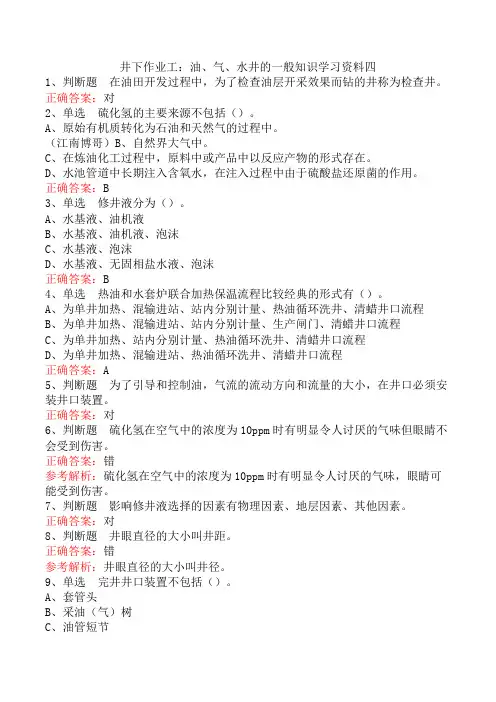

井下作业工：油、气、水井的一般知识学习资料四
井下作业工：油、气、水井的一般知识学习资料四1、判断题在油田开发过程中，为了检查油层开采效果而钻的井称为检查井。
正确答案：对2、单选硫化氢的主要来源不包括（）。
A、原始有机质转化为石油和天然气的过程中。
（江南博哥）B、自然界大气中。
C、在炼油化工过程中，原料中或产品中以反应产物的形式存在。
D、水池管道中长期注入含氧水，在注入过程中由于硫酸盐还原菌的作用。
正确答案：B3、单选修井液分为（）。
A、水基液、油机液B、水基液、油机液、泡沫C、水基液、泡沫D、水基液、无固相盐水液、泡沫正确答案：B4、单选热油和水套炉联合加热保温流程比较经典的形式有（）。
A、为单井加热、混输进站、站内分别计量、热油循环洗井、清蜡井口流程B、为单井加热、混输进站、站内分别计量、生产闸门、清蜡井口流程C、为单井加热、站内分别计量、热油循环洗井、清蜡井口流程D、为单井加热、混输进站、热油循环洗井、清蜡井口流程正确答案：A5、判断题为了引导和控制油，气流的流动方向和流量的大小，在井口必须安装井口装置。
正确答案：对6、判断题硫化氢在空气中的浓度为10ppm时有明显令人讨厌的气味但眼睛不会受到伤害。
正确答案：错参考解析：硫化氢在空气中的浓度为10ppm时有明显令人讨厌的气味，眼睛可能受到伤害。
7、判断题影响修井液选择的因素有物理因素、地层因素、其他因素。
正确答案：对8、判断题井眼直径的大小叫井距。
正确答案：错参考解析：井眼直径的大小叫井径。
9、单选完井井口装置不包括（）。
A、套管头B、采油（气）树C、油管短节D、油管头正确答案：C10、单选水基液分为（）。
A、水基液、油机液、改性修井液B、改性修井液、无固相盐水液C、水基液、泡沫、改性修井液D、改性修井液、无固相盐水液、泡沫正确答案：B11、单选硫化氢在空气中的浓度为300ppm时吸入人体人体会有（）。
A、明显的结膜炎和呼吸道刺激B、短期暴露会不省人事，如不迅速处理就会停止呼吸C、头晕，一会就好了D、使眼睛产生刺痛，严重时导致失明正确答案：A12、问答题井口装置包括哪三部分？正确答案：（1）套管头；（2）油管头；（3）采油（气）树。
油气藏动态分析： 气井产水分析
层水(气层下面水层的水)。 ✓ 地面水：由于井下措施等把地面上的水泵入井筒，部分被渗入气井周围，随着气
井生产被天然气带出地面。
4.2.1气井产水分析
一、气井产水的类别及主要特征
2. 非气层水
气井产水分类及其典型特征
4.2.1气井产水分析
谢谢欣赏
4.2.1 气井产水分析
4.2.1气井产水分析
【学习目标】
1.掌握气井产水的类别及特征； 2.能根据生产数据进行产水分析。
4.2.1气井产水分析
一、气井产水的类别及主要特征
1. 气层水
气
边水
层
水
底水
层间水
4.2.1气井产水分析
一、气井产水的类别及主要特征
2. 非气层水
✓ 凝析水：由于温度降低，天然气中的水汽组分凝析成的液态水。 ✓ 钻井液：钻井过程中钻井液渗入井附近岩石缝隙中，天然气开采时，被带出地面。 ✓ 残酸水：酸化措施后，未喷净的残酸水，滞留在井周围岩石缝隙中，气井生产时，
4.2.1气井产水Hale Waihona Puke 析二、根据生产数据进行产水分析
1. 根据气井生产资料分析是否有边(底)水侵入
(1) 根据钻探资料证实气藏有边(底)水存在，气井 则易有边(底)水侵入。 (2) 井身结构完好，排除有外来水窜入的可能，气 井出水则可判断是边(底)水。 (3) 气井产水的水性与边水一致，如边水舌进。
边水舌进
4.2.1气井产水分析
二、根据生产数据进行产水分析
1. 根据气井生产资料分析是否有边(底)水侵入
(4) 采气压差增加，可能引起底水锥进。水锥 高度升高，气井产水量增加。
气井知识
油管柱结构 （4）
• • • •
油管鞋有以下作用: (1)一旦下井工具(刮蜡片、压力计、流量计等)掉到井底，打捞时容易进人油管; (2)便于流量计等过油管的仪器上提，经喇叭口顺利进人油管; (3)喇叭口有利于原油从油层进人井底后汇集到油管里，使油中的天然气更有效地举升原油。
第二节 井口装置 • 二、
气井知识
第一节 气井结构 一、气井积液：
1、积液的产生：地层中的游离水或烃类凝析液与气体一起渗流入井筒； 地层中含水汽的天然气流入井筒，由于热损失使温度沿井筒逐渐下降 ，出现凝析水。
2、积液的危害：积液的存在将增大对气层的回压，并限制其生产能力， 有时甚至会将气层完全压死以致关井。 3、气体积液的识别： （1）产量急剧下降 （2）井口油压或套压急剧下降 （3）气井产出液体的量急剧减少
• • • •
油层套管又称 生产套管。 是油气井套管程序里的最后一层 套管，从 井口一直下到穿过的油气层以下。油层套管下入的深度 ，基本就是钻井的 深度。 油层套管的作用是 油气到地面的通道，把油气与全部 地层隔绝，保证油气压力不泄漏。油层套管 在油气井转入生产之后，其质量要保证能够维持一定的开采年限。 油层套管的 固井质量，关系到 气井本身，直接影响井的寿命。
第二节 优选管 ) 0.2.5 7.15[ ] 2 g
储气库知识培训(气藏和井)
• 大港地区建成储气库均由废弃或正在开发中期油气藏改建
二、储气库气藏
• 1、储气库气藏
类型 储存界质 储存方法 优越性 缺点 用途 枯竭油气藏 原始饱和油气 水的孔隙性渗 透地层 原始饱和水的 孔隙性渗透地 层 利用水溶漓形 成的洞穴 采矿后形成的 洞穴 由注入气把原 始液体加压并 驱离 由注入气把原 始液体加压并 驱离 气体压缩挤出 卤水 充水后用气体 压缩挤出水来 储气量大,可利 用油气田原有 设施 储气量大 地面处理要求 高,垫气量大, 部分垫气无法 回收 有勘探风险,垫 气不能完全收 回 卤水排放处理 困难,有可能出 现漏气 易发生漏气现 象,容量小 季节调峰与战 略储备
二、储气库气在地质条件下，天然气储存在岩石的微小孔隙内，对气藏而言 ，岩石的孔隙内除储存有天然气外，还储存有水。 • ——孔隙度：岩石的孔隙体积与岩石体积的百分比，即是岩石的孔 隙度。它反映岩石储集流体的能力。 • ——含（油）气饱和度：岩石孔隙中天然气所占孔隙体积的百分比 ，它代表孔隙内充满油气的程度。 • ——绝对渗透率：绝对渗透率反映的是流体通过岩石多孔介质的能 力，单位压差条件下通过的流体体积越多，渗透率越高，岩石绝对 渗透率的大小是岩石的特性决定的，与流体性质无关。
投建时间
2000建成 2002年建成
一期2003年建成
二期2004年建成
板中南储气库
板808储气库 板828储气库
废弃凝析气藏
带油环水淹气藏 带油环水淹气藏
背斜
半背斜构造 断鼻构造
2005年建成
2006年建成 2006年建成
二、储气库气藏
• 1、储气库气藏
（3）油气藏形成的一般条件 一般油气藏形成所具备的条件归纳起来为:生、储、盖、圈、运。 生和运为生成油气和油气运移条件， 储、圈、盖攽为油气的保存条件， 上述条件缺少一个就形成不了油气藏。 生：为生成油气的条件，生油岩一般为泥岩、页岩、泥灰岩。 运：指生成的油气由生油岩向储集油气的岩石运移的条件和过程，一般沿 断层面运移、水动力运移等。 储：为储集油气的空间，一般为砂岩的孔隙、碳酸盐的孔、洞及裂缝等。 圈：必须具备一定的水动力圈闭条件，保证油气的有效聚集。 盖：为储层的盖层，对聚集的油气给予有效的保护，防止油气的扩散。
气井管理知识点总结
气井管理知识点总结一、气井管理的重要性气井是天然气开采的重要设施，对于有效管理气井，提高采收率、降低生产成本具有重要意义。
科学合理的气井管理能够确保气井稳定、安全的产出天然气，并且最大限度地延长气井的寿命。
因此，做好气井管理工作，对于维护气井稳定产量、保证气井安全生产具有非常重要的意义。
二、气井管理的基本原则1.安全第一气井管理的首要原则是安全第一。
要在确保安全的前提下进行气井生产，防止因为安全事故造成人员伤亡和资产损失。
2.效益最大化气井管理目的是确保气井高产、高效、高效益。
要通过技术手段和管理手段，提高气井的产量，降低生产成本，确保气井盈利。
3.环境友好气井管理要做到环保，要通过合理的管理方式降低气井给环境带来的污染。
4.合规运营气井管理要合法合规，按照相关法律法规和标准规范进行生产。
三、气井管理的内容气井管理的主要内容包括气井生产管理、气井维护管理、气井安全管理和气井环境保护管理。
1.气井生产管理气井生产管理是气井管理的核心内容，包括：（1）生产计划制定：根据天然气市场需求、储量情况和气井工艺参数，制定合理的气井生产计划。
（2）生产监控：通过实时监测气井生产数据，及时了解气井的运行状态，发现问题并及时处理。
（3）生产优化：通过技术手段和管理手段，提高气井的产能，降低生产成本。
2.气井维护管理气井维护管理是保证气井稳定、安全生产的基础，包括：（1）设备维护：定期对气井设备进行检修、保养，确保设备正常运行。
（2）井下作业：根据气井运行状态，进行井下维护作业，确保气井稳定产出。
（3）异常处理：发现气井异常情况，及时进行处理，避免事故发生。
3.气井安全管理气井安全管理是确保气井安全稳定生产的重要环节，包括：（1）作业安全：对气井作业过程进行风险评估和安全管理，确保作业过程安全。
（2）应急预案：制定气井事故应急预案，发生事故时能够迅速处置，降低损失。
（3）安全意识培训：对气井作业人员进行安全意识培训，提高安全意识，避免事故发生。
气井基础知识
中生界侏罗系下统自流井组大安寨段
中生界三叠系上统须家河组 古生界二叠系上统长兴组
三、采气地质基础知识
4.地质构造
气井基础知识
地壳运动：又称构造运动，是由于地壳的内部 原因（重力、地内热能等）和外部原因（行星引力） 引起地壳形态的变化的运动。 基本类型： 1.水平运动：地壳以水平运动为主。 2.升降运动：此起彼伏，相互补偿（局部）。
2、相对密度——在某一温度、压力下天然气的密 度与标准状况下干燥空气的密度之比。
G g /
式中：G——天然气的相对密度；
ρg——天然气的密度；
ρ——干燥空气的密度。
二、天然气形成及理化性质
天然气的主要物理化学性质
气井基础知识
3、粘度——当天然气流动时，由于气体内部分子 间相对运动产生的摩擦力，称为天然气的粘度。
三、采气地质基础知识
3.地层相关术语
气井基础知识
1）地层指具有一定时间和空间涵义的层状岩 石的自然组合。 岩石：反映地壳发展变化的情况。
化石：反映生物发展史、岩层形成的年代和Байду номын сангаас形成的沉积环境。
三、采气地质基础知识
2）地质时代：地层的年龄。 地质时代单位：代、纪、世。
气井基础知识
地层单位：界、系、统及群、组、段、带。 例如：
相对湿度——在一定条件下，天然气的含水 量与饱和含水量之比。
露点——在一定压力下，天然气刚被水饱和 时对应的温度。
二、天然气形成及理化性质
天然气的主要物理化学性质
气井基础知识
7、天然气的溶解度
在地层压力下，地层水中溶解有部分天然气， 每立方米地层水中含有标准状态下天然气的体积系 数称为天然气的溶解度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业一区考试题
一、名词解释
油压：在油气井中，油管头测得的压力
套压：在油管和套管的环形空间测得的压力
输气压力：天然气通过地面设备后，流入输气管线时的压力
瞬时流量：单位时间内流体流过的流量
水化物：在一定压力和温度条件下，天然气中的某些气体组分和液态水生成的一种不稳定的具有非化合性质的晶体
地层原始压力：气藏未开采前的气藏压力
静压：气井投产后，短时间的关井，使气井底部压力恢复稳定后，测得气层中部的压力
差压：节流装置上下游取气孔上所测得流动气体绝对值的压力差
探井：为进一步探明气田构造，储气层性质，含气、水的边界等综合资料所钻的井。
生产井：在已探明的气田上，为开采天然气而钻的井。
天然气：以碳氢化合物为主的可燃性烃类气体
二、填空：
5、井口各点压力表量程：( )( )( )( ) ( )。
6、水套炉“三不点火”是什么：(不控制不点火)、(有余气不点火)、(不检查不点火)。
78、防止和解除水化物的方法有：(提高节流前的气体温度) ﹑(加入干燥剂、防冻剂)、(降压)。
10、常见的完井方法主要有：(裸眼完井)、(射孔完井)、(衬管完井)、(尾管完井)。
1三、简答题：
1、天然气中的杂质主要有哪些？
天然气中的杂质主要有固体，液体，气体。
固体主要是泥沙，岩石颗粒。
液体主要是水和油。
气体主要是硫化氢和二氧化碳。
2、简述安全阀的作用。
保证井、站设备不超压。
3、分别简述低产井、中产井、高产井的特点。
低产井：⑴关井压力恢复慢经过较长时间后才转为稳定⑵生产过程中压力和产量下降快，生产压差大⑶日产气量小于10万m3
中产井：⑴渗透性较好，关井压力恢复较快⑵生产过程中压力和产量下降缓慢，生产压差较高⑶日产气量在10万m3到30万m3
高产井：⑴渗透性好，关井压力恢复快⑵生产过程中压力和产量比较稳定，生产压差相对较小⑶产量大，日产气量在30万m3
4、分析气井生产中，油压等于套压是什么原因，应如何处理？
原因：①油套压闸门同时开着②压力表有误③井内油管在离井口不远处断④井口油管柱螺纹及锥塞封闭不严，泄漏
处理方法：①检查设备，看有套压管闸门是否同时开着②检查压力表是否有误③若油管断落修井捞油管④解除窜漏
6、如果发现井场天然气严重泄漏，应如何处理？
立即向中控室汇报，根据风向在保护好自身的前提下关闭气源
7、气井开关井如何操作？
开井：①向中控汇报开井原因、时间、开井人
②记录表底、油套压、
②检查井口流程，一切正常后方可开井
③开井按先开低压后高压的原则，缓慢打开采气树生产闸门9#，并完全打开，不准半开半关闭，严禁用采气树阀门控制流量。
（热输井开井前要先点加热炉使水温达到70℃）
④当流量稳定后，向站内汇报。
关井：①向中控汇报关井原因、时间、开井人
②记录关井前油套压
③关井按先开高压后开低压的原则，全关采气树9#。
“（热输井如又需要可停加热炉）
④记录好关井后的表底、油套压。
注意事项：①开各级阀门必须按照先开低压再开高压的顺序，防止憋压
②操作人员必须穿戴静电劳动用品
③开关闸门要平稳缓，侧身操作。
8、如何更换压力表？
①选定已校验合格的压力表，要求被测压力处于表量程1/3—2/3的范围
②关压力表控制闸门开放空，无放空可用扳手，把压力表接头卸松1~2圈排空降压至零
③卸下旧压力表，检查接头并进行吹扫
④装上垫子，装上新压力表
⑤关压力表放空阀
⑥缓慢打开压力表控制阀，使新表起压
⑦用肥皂水检漏，确保表阀和连接处严密不漏
9、在巡井过程中，现场异常有几种，应如何处理？
1、地面流程发生冻堵。
反排、加醇解堵。
2、井下冻堵强排、加醇解堵
3、正常生产流量计无流量确认是否有瞬流有，有报修
4、油套压与交班记录值相差大，先确实压力表是否好使，看油套闸门是否关死，看油套是否有冻堵
11、如果流量计不能正常工作，如何判断该井是否正常生产？
听管线内有无过气声。
关生产阀看油压升的是否快
12、请说出9阀采气树各阀门的名称。
13、井口阀门的开关顺序是什么？
井口开关顺序：关时先高压后低压;开时先低压后高压，防止憋压。
14、井口切断阀是什么功能，简述其工作原理。
保护地面流程不超压当压力超过设定值切断阀自动切断来气
15、目前苏十一区块所采用的节流器下深一般为多少？为什么？
1800米有利于排水，可以提高地面气体温度防止冻堵。
16、简述甲醇的危害性，如不慎有甲醇进入眼中应如何处理？
甲醇对人体的神经系统和血液系统影响最大。
甲醇蒸气能损害人的呼吸道粘膜和视力用大量清水冲洗，然后涂一点抗生素眼膏防止感染
17、水化物对生产有什么危害，形成条件是什么？
水化物在油管中生成时，会降低井口压力，影响产气量，妨碍测井仪器下入。
水化物在井口节流器阀或地面管线中生成时，气体下游压力降低，严重时堵死管线造成供气中断，或引起工艺设备超压放空或爆裂，引发生产事故。
形成条件：①液态水的存在②低温③高压④流动条件的突变
19、气井出水有哪几个明显阶段？
三个：①预兆阶段：气田水中氯根含量明显上升，压力、气产量无明显变化。
②显示阶段：水量开始上升，井口压力、产气量波动。
③出水阶段：气井出水增多，井口压力。
产气量大幅度下降。
20、常见的排水采气工艺有哪些？
①小油管带水采气②泡排采气③气举排水采气④柱塞排水采气⑤机抽排水采气
21、简述井口加醇的操作方法。
①操作前检查井口流程，关闭井口真空炉炉火。
②依次关闭9#4#阀门，打开7#阀门放空，压力归零后，侧身加药，加完后关7#打开4#。
需要多次加药重复以上步骤。
③套管加药关闭6#打开加药阀门放空，归零侧身加药，加完后关加药，打开6#。
22、简述单井地面管线解堵方法及注意事项。
单井地面流程冻堵，首先关闭4#阀门打开9#7#阀门放空，
然后从放空处向冻堵方向解堵。
自供气管线冻堵时，首先打开分气包阀门排空，然后从排空处向冻堵方向解堵。
23、井口加热炉加水应该如何操作？
先确定炉内压力放净，关闭炉火，打开加水阀门，排气阀门向炉内加水，观察液位计加到2/3处即可
24、简述井口放喷的操作方法。
1、看现场是否有放喷管线，放喷罐，流程是否连接畅通。
2、派去人到现场进行监护
3、关闭生产阀门缓慢打开测试阀进行发喷
4、观察出液情况
5、待出气时倒回正常生产流程
6、记录好井号、时间、放喷人、出液量
26、新井接井时应注意那些？
1、各闸门是否完好，手轮有无丢失、变形
2、油套压表是否完好
3、采气树有无漏气处
44、用简易画法画出冷输井和热输井的地面流程，并详细说明各部位名称，功能，最高承受压力等。
