波形梁钢护栏施工技术交底记录
波形梁钢护栏施工技术交底大全记录及安全技术交底大全
2.2.3防阻块、托架、横隔梁安装
（1）防阻块、托架应通过连接螺栓固定于护栏板和立柱之间，在拧紧连接螺栓前应调整防阻块、托架使其准确就位。防撞等级为SA、SAm和SS的波形梁护栏在安装防阻块时，应同时安装上层立柱，线性应与下层立柱相同。
（2）设有横隔梁的中央分隔带护栏，应在立柱准确定位后安装横隔梁。在护栏板安装前，横隔梁与立柱间的连接螺栓不应过早拧紧。
镀锌构件锌层质量、涂塑层厚度要求
平均锌层质量涂塑层厚度平均锌层质量涂塑层厚度构件名称构件名称（(g/m2)
mm（mm）(g/m2)
）紧固件、防0.25
270
﹥﹥0.25
120
头、立柱阻块、托架2.2施工
2.2.1立柱施工（1）严格按照设计图纸对立柱进行放样施工，路侧立柱放样的基准点为路面(上面
.
.
层)，基准线为路面中心线。首先以桥梁、通道、涵洞、中分带开口、立交等为控制点，再纵向展开测距定位；控制点之间利用调整段调整间距，并利用分配方法处理间距零头数，以减少非标准护栏板的数量和避让构造物、通讯、电力管线、横向排水管等不允许打桩点，尽量使构造物和地下管线等正好落在两立柱之间。
注意事项：采用打入法打入过深时，不得将立柱部分拔出加以矫正，必须将其全部拔出，将基础压实后再重新打入。立柱无法打入到要求深度时，严禁将立柱的地面以上部分焊割、钻孔，不得使用锯短的立柱。
波形梁钢护栏施工技术交底记录与安全技术交底
施工技术交底记录编号： HXHL-001工程名称G205国道南陵渡桥至九连立交分部工程护栏快速化改造项目01 标段分项工程名称波形梁护栏交底提要：1、按照图纸及相关规范标准进行施工。
2、选择合理的施工方法进行施工。
3、施工人员、机具齐备。
4、施工时认真自检，自检合格后报监理验收, 验收合格后方可进行下一道工序施工。
交底内容一、工程概况根据《公路工程技术标准》（JTGB01-2003）规定 , 交通工程及沿线设施等级分为 A、B、C、 D 四级， B 级配置主要针对一级公路和二级公路作为干线公路时设置。
因本路段属于干线一级公路，其交通工程及沿线设施采用 B 级配置。
二、波形护栏施工技术标准2.1材料2.1.1等截面波形梁、立柱、防阻块应采用Q235钢，并符合 JT/T457-2001 的有关规定。
2.1.2 拼接螺栓采用高强度螺栓，并符合 GB3077的规定，螺栓材料类别为 20MnTiB，拼接螺母采用 45#钢，并符合 GB699的有关规定。
2.1.3所有螺母、垫圈采用防盗型。
2.1.4路侧及中央分隔带波形护栏所用的各种材料的规格、材质均应符合现行《高速公路波形梁钢护栏》（ JT/T281）、《公路三波形梁钢护栏》（ JT/T457）及《结构用冷弯空心心型钢尺寸、外形、重量及允许偏差》（GB/T6728）等标准、规范的要求。
2.1.5材料进场后，需提供出厂合格证及相关的质量证明文件。
试验室要派专人对进场的波形护栏材料进行表面质量、外形尺寸检查，并按批次取样，对波形护栏的立柱、托架、梁板、端头的镀锌层质量和钢板原材料性能指标进行检验。
波形梁板及立柱技术要求项次检查项目设计值及允许偏差检查方法和频率2320+3、-23320±4标称长度（ mm）每 200 片抽查 1 片，用尺测量3820±4波4320±51形标称厚度（ mm）4±0.16每 200 片抽查 1 片，用尺，距端部 100mm测量梁310标称宽度（ mm）506+5、 0每 200 片抽查 1 片，用尺测量标称高度（ mm）85平面、立面翘曲（mm/m） 2.5每 200 片抽查 1 片，用尺测量2150+5长度（ mm）每 200 根抽查 1 根，用尺测量2540+52立柱厚度（ mm） 4.5±0. 25直线度（ mm/m） 1.5每 200 根抽查 1 根，用尺测量4外观表面具有均匀完整的涂层，颜色一致，表面具有实用性光滑，无流挂、滴瘤或多余结块，且无漏镀、露铁等缺陷。
波形梁钢护栏施工技术交底记录备课讲稿
高强螺栓2.2.5端头安装
各类护栏端头应通过拼接螺栓与护栏板牢固连接，拼接螺栓必须采用高强螺栓。
2.3施工质量控制
2.3.1在施工现场，应根据交通部颁发的《公路交通安全设施施工技术规范》（JTG F71-2006）和《公路工程质量检验评定标准》（JTG F80/1-2004），严格进行质量控制。
2320
、+3-2
片，用尺测量1片抽查200每
3320
±4
3820
±4
4320
±5
）mm（标称厚度．
3
、4
±0.16
测量100mm片，用尺，距端部1片抽查200每
2 3 42.2层再纵向展开测距定位；控制点之间利用调整段调整间距，并利用分配方法处理间距零头数，以减少非标准护栏板的数量和避让构造物、通讯、电力管线、横向排水管等不允许打桩点，尽量使构造物和地下管线等正好落在两立柱之间。设施，或构造物顶部埋土深度不够时，应调整某些立柱的位置或采用混凝土基础的方式进行固定。
力学性能指标牌号钢的技术要求。Q235JT/T457-2001规定的必须符合
镀锌构件锌层质量、涂塑层厚度要求
构件名称
平均锌层质量(g/m2)
涂塑层厚度构件名称（mm）
平均锌层质量(g/m2)
涂塑层厚度（mm）
护栏板、端头、立柱
270
紧固件、防﹥0.25
阻块、托架
120
0.25﹥
施工
2.2.1立柱施工（1）严格按照设计图纸对立柱进行放样施工，路侧立柱放样的基准点为路面(上面)，基准线为路面中心线。首先以桥梁、通道、涵洞、中分带开口、立交等为控制点，
（2）立柱间距不规则时，可利用调节板、梁进行调节，不得采用现场切割护栏板的方法。
波形梁护栏施工技术交底
波形梁护栏施工技术交底一、工程概述波形梁护栏是高速公路、一级公路等道路上常见的交通安全设施，其主要作用是防止车辆失控冲出道路，保护车辆和行人的安全。
本次施工的波形梁护栏路段位于_____，全长_____公里，采用的是_____型波形梁护栏。
二、施工准备1、技术准备熟悉施工图纸和相关规范，制定详细的施工方案和技术交底。
进行测量放线，确定护栏的中心线和立柱的位置。
2、材料准备波形梁护栏板、立柱、防阻块、螺栓等材料应符合设计要求和相关标准，具备质量合格证明文件。
对进场的材料进行检验，确保其质量合格，外观无缺陷。
3、施工设备准备配备钻孔机、打桩机、吊车、运输车辆等施工设备，并确保设备性能良好。
对施工设备进行调试和维护，保证施工过程中的正常运行。
4、现场准备清理施工现场的障碍物，平整场地，确保施工道路畅通。
设置施工标志和安全警示标志，保证施工安全。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或水准仪进行测量放线，确定护栏的中心线和立柱的位置。
测量放线时应注意保证测量精度，偏差应符合相关规范要求。
2、立柱安装立柱的安装方式有打入法和钻孔法两种。
打入法适用于土质路段，钻孔法适用于石质路段或无法打入的路段。
打入立柱时，应保证立柱的垂直度和水平度，打入深度应符合设计要求。
钻孔立柱时，应保证钻孔的直径和深度符合设计要求，孔内清理干净后，灌注混凝土并插入立柱。
3、波形梁安装波形梁应通过防阻块或托架与立柱连接，连接螺栓应拧紧，不得松动。
波形梁的拼接应平顺，不得有高低起伏和扭曲现象。
4、调整线形安装完成后，应对护栏的线形进行调整，使其符合设计要求和美观要求。
调整线形时，应注意不得损坏护栏板和立柱。
5、紧固螺栓线形调整完成后，再次紧固连接螺栓，确保护栏的稳定性和安全性。
四、施工质量控制要点1、立柱的埋深、垂直度和水平度应符合设计要求和相关规范。
2、波形梁的拼接应紧密，不得有缝隙，螺栓应拧紧。
3、护栏的线形应顺畅，不得有明显的凹凸和扭曲现象。
波形梁钢护栏施工技术交底记录簿及安全系统技术交底
安徽建工集团
接收单位
冠县亿通高速设施有限公司
交底人
接收人
安全技术交底单
交底名称
波形护栏
日期
交底人
复核人
审核人
被交底人
交底内容
为了保证施工安全，特制定如下安全措施，请严格执行。
一、施工机械安全的基本要求
1、操作人员在工作中不得擅自离开岗位，不得操作与操作证不相符合的机械；不得将机械设备交给无本机种操作证的人员操作。
2.3.4立柱中心距定位的控制
在波形梁的安装过程中，规范、准确的立柱中心距是确保其顺利安装的前提条件，立柱中心距过大或过小都会导致护栏板无法安装。在实际施工过程中，立柱中心距的控制一般通过放线时确定柱位，立柱安装时用定尺杆控制偏位。
定尺杆一端卡在已打入立柱的一端，定尺杆另一端即为相邻立柱的定位端，使用定尺杆控制立柱的间距一般比较准确。打入时，采用水平尺对立柱沿路纵向校正，根据路基硬度和易偏位向，采用侧向略倾斜(与易偏位向方向相反)，打入至30 cm深度后，再对立柱的前后、左右进行校正，注意控制锤击频率以免产生再度偏位。

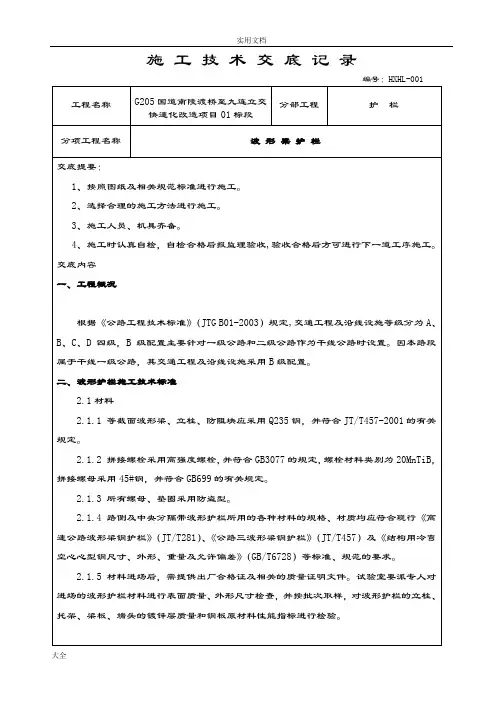

施工技术交底记录
编号：HXHL-001
工程名称
G205国道南陵渡桥至九连立交快速化改造项目01标段
分部工程
护栏
分项工程名称
波形梁护栏
交底提要：
1、按照图纸及相关规范标准进行施工。
2、选择合理的施工方法进行施工。
3、施工人员、机具齐备。
4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。
注意事项：采用钻孔法施工时，立柱定位后要用与路基相同的材料回填，并分层夯填密实。
（3）在铺有路面的路段设置立柱时，柱坑从路基至面层以下5cm处应采用与路基相同的材料回填并分层夯实，余下部分应采用与路面相同的材料回填并压实。
波形梁钢护栏施工技术交底记录及安全技术交底
波形梁钢护栏施工技术交底记录及安全技术交底施工技术交底记录编号：HXHL-001--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档--------------------------------------------------------------------------------------------------------------------------------------------------------------------安全技术交底单--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档--------------------------------------------------------------------------------------------------------------------------------------------------------------------。
波形梁钢护栏施工技术交底记录大全记录文稿
编号：01
工程名称
重庆市合川小正路县道整治工 程
分部工程
波形梁钢护栏
分项工程名称
波形梁钢护栏
交底提要：1、按照图纸及相关规范标准进行施工。选择合理的施工方法进行施工。
2、施工人员、机具齐备。
3、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。
交底内容：
注意事项：采用钻孔法施工时，立柱定位后要用与路基相同的材料回填，并分层夯填密实。
（3）在铺有路面的路段设置立柱时，柱坑从路基至面层以下5cm处应采用与路基相同的材料回填并分层夯实，余下部分应采用与路面相同的材料回填并压实。
（4）位于石方区的立柱，应根据设计图纸的要求设置混凝土基础。
（5）位于小桥、通道、明涵等混凝土基础中的立柱，可设置在预埋的套筒内，通过灌注砂浆或混凝土固定，或通过地脚螺栓与桥梁护轮带基础相连。
阻块、托架头、立柱2.2 施工
2.2.1 立柱施工 （1）严格按照设计图纸对立柱进行放样施工，路侧立柱放样的基准点为路面(上面)，基准线为路面中心线。首先以桥梁、通道、涵洞、中分带开口、立交等为控制点，
（2）在用水准仪测量定位立柱标高时，要认真填写测量记录。
（3）立柱放样后，应仔细检查每根立柱位置的地基状态。如遇地下管线、排水管等
1.1.4 路侧及中央分隔带波形护栏所用的各种材料的规格、材质均应符合现行《公路三波形梁钢护栏》（JT/T457）及《结构用冷弯空心心型钢尺寸、外形、重量及允许偏差》（GB/T6728）等标准、规范的要求。
1.1.5 材料进场后，需提供出厂合格证及相关的质量证明文件。试验室要派专人对进场的波形护栏材料进行表面质量、外形尺寸检查，并按批次取样，对波形护栏的立柱、
波形梁护栏技术交底
技术交底记录工程名称分部工程分项工程波形梁护栏名称交底内容：护栏施工1、测量放样：按图纸设计要求及实际地形、地物的情况进行施工放样，出立柱中心线，按规定的坡度和线形安装围栏网。
2、立柱固定分段进行，用膨胀螺丝固定两端的立柱，从纵向看，立柱的轴线在一条直线上，不该有参差不齐的现象；从高度看，柱顶平顺，不应出现高低不平的情况，特殊地形除外。
3、立柱的安装过程中必须保证立柱的稳固，以及和基础的连接紧密，立柱安装过程中应用小线对立柱安装的顺直度进行检测，对局部进行调整，确保直线段直顺，曲线段圆滑，立柱固定要符合设计图纸要求。
立柱施工完毕后，监理工程师要对立柱的线形、高度进行检测，以及和基础连接的稳固性进行检测，符合要求后，方可进行挂网施工。
施工方法1 基地施工方法1.1基础采用现场浇筑，基坑采用人工开挖，不能用人工开挖的岩石部分采用风镐或风枪打浅孔辅以弱爆破，开挖上部土质坑壁放坡，下部岩石坑壁垂直。
1.2 基坑开挖坡坡度视地而定，基坑尺寸应满足基坑轮廊。
安装混凝土基础前及时检验基坑尺寸，平面位置及地面平整度和密实度，随即进行基础施工。
1.3 基地检验灌筑基础混凝土前，对基坑进行隐蔽工程检查，检查的内容为：①基地平面位置，标高是否符合规范要求。
②基地土质是否与规范相符，承载力是否满足规范要求。
③基低有无积水，杂物、松散土质，是否清洁，平整。
1.4基低处理基低为干土时，应将其湿润，过程土应在基低设计标高下夯填一层碎石层，基低面为岩石时，加以湿润，铺一层水泥砂浆，砂浆凝结前进行基础混凝土施工。
1.5 基础混凝土浇筑基低开挖到位后不得长期暴露，应尽快浇筑混凝土基础，基础浇筑时要保证其位置，稳定性及标高：立柱混凝土基础尺寸为400mm*300mm*300mm2. 施工顺序及工艺桃形柱护栏网的安装和其他的护栏网不同。
如波浪型护栏网，体育球场围网，铁路护栏网，公路防护网等都是先安装好立柱后，再连接网片。
而桃型柱护栏网的安装就不可以这样安装了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：HXHL-001
工程名称
分部工程
护栏
分项工程名称
波形梁护栏
交底提要：
1、按照图纸及相关规范标准进行施工。
2、选择合理的施工方法进行施工。
3、施工人员、机具齐备。
4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。
交底内容
一、工程概况
根据《公路工程技术标准》（JTG B01-2003）规定,交通工程及沿线设施等级分为A、B、C、D四级，B级配置主要针对一级公路和二级公路作为干线公路时设置。因本路段属于干线一级公路，其交通工程及沿线设施采用B级配置。
注意事项：采用钻孔法施工时，立柱定位后要用与路基相同的材料回填，并分层夯填密实。
（3）在铺有路面的路段设置立柱时，柱坑从路基至面层以下5cm处应采用与路基相同的材料回填并分层夯实，余下部分应采用与路面相同的材料回填并压实。
（4）位于石方区的立柱，应根据设计图纸的要求设置混凝土基础。
（5）位于小桥、通道、明涵等混凝土基础中的立柱，可设置在预埋的套筒内，通过灌注砂浆或混凝土固定，或通过地脚螺栓与桥梁护轮带基础相连。
2.2.4横梁安装
（1）护栏板应通过拼接螺栓相互连接成纵向横梁，并由连接螺栓固定于防阻块、托架或横隔梁上。护栏板拼接方向应与行车方向一致。拼接螺栓采用高强度螺栓。
（2）防撞等级为SA、SAm和SS的波形梁护栏通过螺栓将上层横梁与上层立柱加以连接。
（3）立柱间距不规则时，可利用调节板、梁进行调节，不得采用现场切割护栏板的方法。
2.3.6过渡段处理
在有些地段，由于构造物(如桥、涵、通道等)施工在路面前，难免出现构造物线形与路幅轴线形成一定偏离，使得防撞护栏设置在局部地段的线型不能与之对应。为了使立柱水平、竖直方向形成平顺的线型，在过渡段及每处端部的立柱，要求测量技术人员对所施工段地形、地貌要了如指掌，并应严格按设计规定的坐标进行安装，并应与开口处的线型相一致。
（1）严格按照设计图纸对立柱进行放样施工，路侧立柱放样的基准点为路面(上面层)，基准线为路面中心线。首先以桥梁、通道、涵洞、中分带开口、立交等为控制点，再纵向展开测距定位；控制点之间利用调整段调整间距，并利用分配方法处理间距零头数，以减少非标准护栏板的数量和避让构造物、通讯、电力管线、横向排水管等不允许打桩点，尽量使构造物和地下管线等正好落在两立柱之间。
（4）所有的连接螺栓及拼接螺栓应在护栏的线性达到规定要求时才能拧紧。终拧扭矩应符合下表规定：
波形护栏板连接螺栓及拼接螺栓的终拧扭矩规定值
螺栓类型
螺栓直径（mm）
扭矩值（N·m）
普通螺栓
M16
60-68
M20
95-102
M22
163-170
高强螺栓
315-430
2.2.5端头安装
各类护栏端头应通过拼接螺栓与护栏板牢固连接，拼接螺栓必须采用高强螺栓。防撞等级为SA、SAm和SS的波形梁护栏上横梁必须按设计文件的规定进行端部处理。
506
标称高度（mm）
85
平面、立面翘曲（mm/m）
2ቤተ መጻሕፍቲ ባይዱ5
每200片抽查1片，用尺测量
2
立柱
长度（mm）
2150
+5
每200根抽查1根，用尺测量
2540
+5
厚度（mm）
4.5
±0.25
每200根抽查1根，用尺测量
直线度（mm/m）
1.5
4
外观
表面具有均匀完整的涂层，颜色一致，表面具有实用性光滑，无流挂、滴瘤或多余结块，且无漏镀、露铁等缺陷。检查100%
2.3施工质量控制
2.3.1在施工现场，应根据交通部颁发的《公路交通安全设施施工技术规范》（JTGF71-2006）和《公路工程质量检验评定标准》（JTG F80/1-2004），严格进行质量控制。
2.3.2顺直度控制
顺直度是检测波形护栏线形是否顺直、美观的关键指标。顺直度必须在立柱放样、测距定位时进行控制。通过使用全站仪、水准仪等测量仪器以确保放样的准确，保证护栏的线形。纵向测量放样时，首先应根据图纸及规范要求对整体线形进行统筹考虑。直线段以100 m为一段落放线，有弧度的地段以60 m为一段落放线；然后以每10 m或8 m间距测定控制点；控制点处用铁钉将线绳固定并拉直，观察其线形是否流畅，是否与路形相一致。
三、波形护栏验收标准
3.1基本要求
（1）波形梁钢护栏产品应符合《高速公路波形梁钢护栏》（JT/T281）及《公路三波形梁钢护栏》（JT/T457）的规定。
（2）护栏立柱、波形梁、防阻块及托架的安装应符合设计和施工的要求。
（3）为保证护栏的整体强度，路肩和中央分隔带的土基压实度不应小于设计值。达不到压实度要求的路段不应进行护栏立柱打入施工。石方路段和挡土墙上的护栏立柱的埋深及基础处理应符合设计要求。
2.3.4立柱中心距定位的控制
在波形梁的安装过程中，规范、准确的立柱中心距是确保其顺利安装的前提条件，立柱中心距过大或过小都会导致护栏板无法安装。在实际施工过程中，立柱中心距的控制一般通过放线时确定柱位，立柱安装时用定尺杆控制偏位。
定尺杆一端卡在已打入立柱的一端，定尺杆另一端即为相邻立柱的定位端，使用定尺杆控制立柱的间距一般比较准确。打入时，采用水平尺对立柱沿路纵向校正，根据路基硬度和易偏位向，采用侧向略倾斜(与易偏位向方向相反)，打入至30 cm深度后，再对立柱的前后、左右进行校正，注意控制锤击频率以免产生再度偏位。
±20
直尺：抽检10%
2
10Δ
护栏顺直度（mm/m）
±5
拉线、直尺：抽检10%
2
3.3外观鉴定
（1）焊接钢管的焊缝应平整，无焊渣、突起。构件镀锌层表面应均匀完整、颜色一致，表面具有实用性光滑，不得有流挂、滴瘤或多余结块。镀件表面应无漏镀、漏铁、擦痕等缺陷。构件镀铝层表面应连续，不得有明显影响外观质量的熔渣、色泽暗淡及假浸、漏浸等缺陷。构件涂塑层应均匀光滑、连续，无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其他有害缺陷。
a、打入法：施工时先根据测量标高，计算每根立柱实际打入的深度，并在每根立柱上用红油漆作出标记；然后进行复核校对无误后方可在定位点打入立柱。在打入立柱的过程中，及时用水平尺测量打入立柱的纵向和横向竖直度，检查立柱是否偏离定位点，发现偏差要立即调整。立柱接近打入深度红油漆处时，要控制好锤击频率和锤头落差，以确保立柱准确埋入规定标高位置。打入施工上道工序合格方可进行下道工序施工，以确保标高一致，间距准确，在纵向与横向均垂直竖立；打入的立柱应牢固地埋入土中，达到设计深度。
二、波形护栏施工技术标准
2.1材料
2.1.1等截面波形梁、立柱、防阻块应采用Q235钢，并符合JT/T457-2001的有关规定。
2.1.2拼接螺栓采用高强度螺栓，并符合GB3077的规定，螺栓材料类别为20MnTiB，拼接螺母采用45#钢，并符合GB699的有关规定。
2.1.3所有螺母、垫圈采用防盗型。
注意事项：采用打入法打入过深时，不得将立柱部分拔出加以矫正，必须将其全部拔出，将基础压实后再重新打入。立柱无法打入到要求深度时，严禁将立柱的地面以上部分焊割、钻孔，不得使用锯短的立柱。
b、钻孔法：在设置立柱的位置用螺旋钻孔机等机械钻孔，待钻孔达埋立柱深度的一半左右时，再按照打入法工艺把立柱打到设计要求深度。
（2）直线段护栏不得有明显的凹凸、起伏现象，曲线段护栏应圆滑顺畅，与线形协调一致，中央分隔带开口端头护栏的抛物线形应与设计图相符。
（3）防阻块、托架、端头的安装应与设计图相符，安装到位，不得有明显变形、扭转、倾斜。
（4）波形梁板和立柱不得现场焊割和钻孔。
（5）立柱及柱帽安装牢固，其顶部应无明显塌边、变形、开裂等缺陷。
波形梁板及立柱技术要求
项次
检查项目
设计值及允许偏差
检查方法和频率
1
波
形
梁
标称长度（mm）
2320
+3、-2
每200片抽查1片，用尺测量
3320
±4
3820
±4
4320
±5
标称厚度（mm）
4
±0.16
每200片抽查1片，用尺，距端部100mm测量
标称宽度（mm）
310
+5、0
每200片抽查1片，用尺测量
2.1.4路侧及中央分隔带波形护栏所用的各种材料的规格、材质均应符合现行《高速公路波形梁钢护栏》（JT/T281）、《公路三波形梁钢护栏》（JT/T457）及《结构用冷弯空心心型钢尺寸、外形、重量及允许偏差》（GB/T6728）等标准、规范的要求。
2.1.5材料进场后，需提供出厂合格证及相关的质量证明文件。试验室要派专人对进场的波形护栏材料进行表面质量、外形尺寸检查，并按批次取样，对波形护栏的立柱、托架、梁板、端头的镀锌层质量和钢板原材料性能指标进行检验。
（4）波形梁护栏的端头处理及桥梁护栏过渡段的处理应满足设计要求。
3.2实测项目
波形梁钢护栏实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
波形梁板基底金属厚度（mm）
±0.16
板厚千分尺：抽检5%
2
2Δ
立柱壁厚（mm）
4.5±0.25
测厚仪、千分尺：抽检5%
2
3Δ
镀（涂）层厚度（μm）
符合设计
2.3.5横梁中心高度的控制
在测量放线时，先用水准仪测量定位立柱需打入的绝对高度，认真填写测量记录，在立柱上用红油漆标出需打入深度的标记。路侧立柱打入时，立柱所标注线应与路面平齐。这样基本可保证所打入的立柱高度比较平齐且与路面线形较协调一致。立柱安装就位后，其水平方向和竖直方向应形成平顺的线性，并要保证双波护栏横梁中心相对于沥青路面的平均高度为60cm；三波护栏横梁中心相对于沥青路面的平均高度为69.7 cm。
