铝合金圆棒生产操作
铝合金圆棒生产操作集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
铸造铝合金圆棒铸棒生产线操作工艺
2．铸棒工艺流程
电解铝原液
灌 炉 配料
▲
精炼
扒 渣→废渣 送检 炉前样 静 置 分检铝灰 AL-Ti-B 细化丝 铸 棒 低倍组织检查 锯 成 品
3．生产原料
（1）电解铝原液 出炉前有准确的预分析报告
（2）工艺废料——不合格原锭、头尾料、分拣铝片
4．外部来料
材料包括：打渣剂、复盖剂、过滤板、过滤网、细化剂采用AL-TI-B 细化丝。
5．铸棒质量要求：
（3）圆棒表面质量执行YS67-93标准
①圆棒表面不允许有拉裂 气泡及腐蚀斑点。
②表面允许存在深度不大于1.5㎜的拉痕、成层（冷隔）气孔等缺
陷。
③允许有经过铲凿修整过的且不大于2mm 的机械碰伤 ，并不多于4
处。
④表面不允许有高出基面1mm 的金属瘤。
⑤表面应清洁无油污及泥土。
⑥不允许有飞边和毛刺。
⑦低倍组织执行YS67-93标准。
（4）铸棒低倍组织中不允许存在裂纹、气孔等缺陷。
不允许单个面积大于0.5㎡夹渣，小于0.5㎡夹渣不允许超过两处。
（5）允许不多于10点每点平均直径大于3mm 的光亮，不多于2处 。
每处平均直径不大于10mm 的晶粒。
（6）羽毛状晶的面积不大于试面总面积的30%。
晶粒度不应大于1级，疏松不超过国2级。
电解铝原液由电解车间供应并有准确的预分析成分析报告，高低品位铝水灌炉前应整好顺序。
6．灌炉混合：
6．1将不同槽号的铝水按品位高低灌入混合炉中调整出要求的铝水牌号，
99.70以上为高品位 99.70以下为低品位
6．2方法：灌炉时要小心操作，从流槽灌入铝液时要防止高温原铝溅出伤人，操作工与天车工密切配合控制倒铝的高度和方位、角度，完毕后及时清理现场并统计好数量看准时间做好记录。
6．3打渣：按每吨 2㎏标准将打渣及均匀的撒入炉中，用大耙沿炉底平稳均匀的搅动，力求分布均匀，然后将铝液表面浮渣集中扒出炉外并及时摊渣降温以防堆积燃烧，然后向炉内洒入定量覆盖剂，一般每炉6㎏/次。
6．4炉前取样：加热取样勺取样，位置选在炉门中间，门内 0.5米处，熔体深一半的部位快速取出，冷却后用钢印打熔炼号送检。
6. 5精炼：当化学成分合格后，调整铝液温度在730－780℃之间，对铝液进行精炼，精炼剂用量为2.5公斤，精炼时间不少于15分钟，精炼时，将精炼管四处游动，要到边到角，精炼完15分钟后扒除表面浮渣，然后静止。
6．6静置：静置时间不少于40分钟，同时调整保持炉温710-760℃，注意观察仪表、硅炭棒、软连接等是否正常，并做好打眼准备。
7．铸造
7．1铸造前准备：
（1）将铸造盘翻转90°固定后对结晶器、石墨环、转接板、下注管、流道等部位认真检查，将石墨环与转接板结合处用滑石粉泥抹好，确保期间配合严密无缝隙控制结晶区有效宽度6-8㎜，并用400目水砂纸对石墨环、结晶器进行抛光处理确保有效结晶区表面光滑然后涂上润滑油。
（2）清理疏通结晶器水眼用高压风吹干净引锭头中的积水。
（3）用天然气烘烤下注管、转接板及分流管、流道等。
（4）翻转铸造盘，并复位调平，操作底座缓慢上升使引锭头平稳的进入结晶器中，调整引锭头与结晶器的间隙。
（5）将陶瓷过滤板烘烤加热，按要求固定在过滤箱中，在箱前的流道中布置2-3道玻璃丝过滤网布。
（6）根据铸造规格计算好AL-Ti-B细化丝的喂料速度，一般为熔体流量的0.8-1.2％。
（7）操作过程中所使用的工具必须充分预热干燥以防爆炸伤人。
（8）检查并开启水泵，做好准备工作。
8．打眼铸造
8．1打开静置炉铸造炉眼放流，铝液经过流槽、滤网、过滤板、过滤箱，然后进入铸造盘、结晶器中，用打渣铲捞净流道及热瑁中的浮渣，并将流口外的凝铝及时去除，同时开启喂料机喂细化丝。
8．2看好大流控制好铝液流量，保证铸造盘铝水平液面平稳，避免铝液水平忽高忽低，开启水阀并适量供水然后启动铸造底座下降，下降速度由小到大并转入正常，同时将冷却水调整至正常水量。
8．4铸造进入稳定状态，铸造盘及热帽中的铝液表面氧化膜不能随意搅动，此时液面高度应保持和控制在120-140mm之间。
8．5铸造过程中要注意观察铸造圆棒的表面及液面情况，可根据情况调整铸造参数，若某一结晶器发生漏铝现象，应果断的用堵套将此结晶器堵塞，若大面积发生弯棒现象，应果断停止铸造进行处理。
8．6铸棒达到一定长度后堵好水眼断流，迅速清理流道流槽及浇帽中的积铝和铝渣，同时关闭冷却水。
8．7操作翻转铸造盘，支好安全支承开动铸造机上升到适当高度停车。
8．8使用铸棒专用钢丝绳，指挥天车吊出铸棒并放到指定位置准备锯切。
9．锯切
9．1锯切工应熟悉锯切机的操作过程。
9．2每次操作前首先检查锯切各部位是否正常，加好冷却液调整皮带松紧度和锯切定长标尺确定后方可开始锯切，
9．3锯片冷却液采用水化白油，油水比1：10到1：20。
9．4按生产指令调整锯切长度尺寸。
9．5锯切过程中经常检查锯切好的圆棒的外表质量，若发现不达标要对超标缺陷进行修整，若无法修整在锯切时将其去掉。
9．6铸锭两端应锯掉头尾不少于200毫米。
锯切后要检查锯好的铸棒长度公差、切斜度，发现超差进行处理。
发现裂纹气孔疏松等应判废锯掉。
9．7每批铸棒应任取一根切头去尾，在前后各取 15-20毫米的切片供作低倍组织分析。
9．8锯切后表面和两端不允许有连接的铝屑和毛刺。
9．9锯切的表面应保持清洁最大限度的避免人为造成的污染。
9．10操作者要强化质量意识做好自检互检，发现不合格产品及时挑出判废。
9．11锯好的的铸棒整齐的放到料筐中，堆放高度不得超出料筐的最大允许高度，并标明尺寸，打印熔炼号、班号。
锯切机及周围工作现场的卫生，做到工完场清，并做好记录。
10．记录：
《电解铝化学成分报告单》
《炉前分析告单》
《铸造工艺卡片》
11．相关记录
《班组交接班记录》。
6063铝合金棒生产流程
6063铝合金棒生产流程1.原材料准备：生产6063铝合金棒的主要原材料是纯铝、硅、锰和铝合金添加剂。
这些原材料经过精细的配比和筛选后，以固态铝的形式供给生产线。
2.熔炼和铸锭：将原材料放入高温熔炉中，控制温度和熔化时间，使原料完全熔化。
熔融的铝合金液体通过浇铸过程，借助铸型机械装置，注入铸锭模具中，形成长形的铝锭。
3.预热：铸锭经过一段时间的冷却后，需要进行预热。
预热的目的是使铸锭的温度均匀，并将其潜在的应力释放。
4.加热和均热：将预热的铸锭放入均热炉中进行再次加热，将温度升至均匀的水平，以减少后续的加热过程中的温度差异。
5.挤压：使用挤压机将均热的铸锭送入挤压头中。
挤压头具有特定的形状和尺寸，可以将铝锭挤压成所需的形状，形成初步的铝材。
6.坯料退火：将初步挤压成型的铝材进行退火处理，使其恢复到较为稳定的晶格结构，提高其机械性能。
7.冷却：退火后的铝材经过冷却处理，以控制其温度，使其达到合适的加工硬度。
8.修磨和抛光：经过冷却处理后，铝材通过修磨和抛光，去除表面粗糙之处，提高其表面质量。
9.拉伸和成形：将抛光后的铝材送入拉伸机中，通过拉伸和成形，使其达到标准尺寸和形状要求。
10.退火和淬火处理：完成形状成形后，铝材经过再次退火和淬火处理，以增强其机械性能和硬度。
11.表面处理：铝材表面可能存在一些氧化层或杂质，需要进行表面处理，如喷砂、氧化、电镀等。
12.检验和包装：对生产出的6063铝合金棒进行检验，确保其质量合格。
然后对产品进行包装和标识，以便存储和运输。
以上是6063铝合金棒的主要生产流程，通过精细的工艺和控制，确保了产品的质量和性能。
在实际生产中，可能还会根据具体需求和工艺要求，采取一些其他的工艺步骤，以满足不同应用领域的需求。
铝棒铸造安全指引及工艺操作规程
铝合金圆铸锭（铝棒）等水平密排热顶式铸造设备操作规程一、等水平密排热顶铸造安全指引1、操作人员注意事项2、铸造设备注意事项3、铸造用水4、铸造环境，深井与地面情况要求5、铸造工具要求6、铸造过滤要求7、天车及吊棒工具二、等水平密排热顶铸造工艺规程1、铸造工艺规程2、铸造操作要求3、铝棒质量控制及问题解决要点4、铸造机的保养方法及注意事项5、针对石墨环更换步骤及维护细节把握6、铸造工艺参数，合理运用数据参考分析等水平密排热顶铸造安全指引一．操作人员注意事项1、所有操作人员必须经过铸造安全及技能培训并签订安全协议。
2、所有操作人员必须体检视力、听力达标，无身体疾病。
3、所有操作人员必须穿戴好以下安全用品才能上岗：高温鞋、高温手套、牛仔布工作服，避免烫伤。
夜间操作人员必须穿戴反光服，以免受到其他伤害。
4、铸造之前点检确认铸造准备工作是否到位，铸造过程中，必须最少有3人在场看管并对应站在指定位置。
二．铸造设备注意事项1、流槽、分流盘、套管及引锭头、使用工具必须干燥。
2、每次铸造前必须铸造盘进行试水，通入铸造机正常铸造水量，检查水帘的成形情况及溢水孔有否漏水，溢水孔如有漏水，及时处理好再次确认后才能铸造。
3、铸造前引锭座必须上升至正常起动位置并调好水平，提前检查引锭头是否有卡死及脱落现象。
4、铸造开水泵前，必须将减压排水阀打开，直至铝液全部充满套管后才能关闭，以免“反水”造成爆炸。
5、若铸造机长时间不用或由于天气潮湿造成引锭头生锈，利用黄油做好防锈措施，则再次铸造前检查全部引锭头活动。
6、铸造机钢丝绳出现起毛或断股必须更换，以免铸造时断裂事故。
7、铸造机牵引钢丝绳轴承定期检查，损坏及时更换，每年对所有轴承进行统一更换一次。
8、流槽、分流盘、套管出现破损及时修补，情节严重的及时更换，以免造成渗铝水情况发生。
9、整个铸造系统定期维护保养，结晶器定期拆开清理水眼，确保冷却水水帘均匀成形。
三．铸造用水1、铸造用水必须有独立水泵，经过小于1毫米过滤，水的PH值约为7。
铝合金圆棒生产操作
铸造铝合金圆棒铸棒生产线操作工艺2．铸棒工艺流程电解铝原液灌炉工艺废料配料▲精炼扒渣→废渣送检炉前样静置分检铝片铝灰外委加工AL-Ti-B细化丝铸棒废品低倍组织检查锯切头尾料铝屑成品3．生产原料（1）电解铝原液出炉前有准确的预分析报告（2）工艺废料——不合格原锭、头尾料、分拣铝片4．外部来料材料包括：打渣剂、复盖剂、过滤板、过滤网、细化剂采用AL-TI-B细化丝。
5．铸棒质量要求：（1）生产标准6063铝合金棒时，要求如下图：成分牌号杂质含量不大于Fe Si Cu Mg Zn 其他其他合计6063正常生产时，化学成分按企业内部标准或用户要求进行。
（3）圆棒表面质量执行YS67-93标准①圆棒表面不允许有拉裂气泡及腐蚀斑点。
②表面允许存在深度不大于1.5㎜的拉痕、成层（冷隔）气孔等缺陷。
③允许有经过铲凿修整过的且不大于2mm的机械碰伤，并不多于4处。
④表面不允许有高出基面1mm的金属瘤。
⑤表面应清洁无油污及泥土。
⑥不允许有飞边和毛刺。
⑦低倍组织执行YS67-93标准。
（4）铸棒低倍组织中不允许存在裂纹、气孔等缺陷。
不允许单个面积大于0.5㎡夹渣，小于0.5㎡夹渣不允许超过两处。
（5）允许不多于10点每点平均直径大于3mm的光亮，不多于2处。
每处平均直径不大于10mm的晶粒。
（6）羽毛状晶的面积不大于试面总面积的30%。
晶粒度不应大于1级，疏松不超过国2级。
外形尺寸及允许偏差铸造公称直径直径允许偏差铸锭长度长度允许偏差弯曲度端面切斜每米全长不大于≦±2±3300-4500300-4500﹢10﹢1555151555电解铝原液由电解车间供应并有准确的预分析成分析报告，高低品位铝水灌炉前应整好顺序。
6．灌炉混合：6．1将不同槽号的铝水按品位高低灌入混合炉中调整出要求的铝水牌号，99.70以上为高品位99.70以下为低品位6．2方法：灌炉时要小心操作，从流槽灌入铝液时要防止高温原铝溅出伤人，操作工与天车工密切配合控制倒铝的高度和方位、角度，完毕后及时清理现场并统计好数量看准时间做好记录。
铝合金圆铸锭铸造工艺操作规程
铝合金圆铸锭铸造工艺操作规程（炉前1、炉膛准备新建或大修后的炉子在生产前，必须要进行烘炉。
配料与备料 2.1原材料的选择必须严格把关。
2.2配料所需的原料，包括铝液、镁锭、金属硅、中间合金等成分必须明确。
没有明确标志的必须在进行取样，验明成分才能使用。
2.3一级废料：本厂熔铸车间的1.炉膛准备新建或大修后的炉子在生产前，必须要进行烘炉。
2、配料与备料2.1原材料的选择必须严格把关。
2.2配料所需的原料，包括铝液、镁锭、金属硅、中间合金等成分必须明确。
没有明确标志的必须在进行取样，验明成分才能使用。
2.3一级废料：本厂熔铸车间的铸锭切头、切尾，炉中浇铸剩铝，成分分析和低倍试样。
2.4镁锭：品位不低于99.90%。
2.5 Al—Si中间合金外购，每炉有化验成分值，进厂化验。
2.6铜、铬、铁、锰等金属添加剂，分别按其供方提供的百分比含量。
2.7以上的原材料必须干燥、清洁、不得有水、泥土、油污等。
3、原材料及辅助材料的使用要求3.1电解铝业AL99.7以上，铝硅合金三级以上，镁锭三级以上，氮气99.99%，铝钛硼丝含钛5%以上，打渣剂、精炼剂、陶瓷过滤板必须符合有关规定。
3.2原材料的加入状态：Mg—以纯镁的形式Si—以中间合金的形式Ti—以铝钛硼丝的形式4、投料4.1投料前先检查炉内是否清洁，要用清炉铲将墙壁、炉角、炉底的渣及氧化物要清理干净。
4.2炉子在停歇后，若为冷炉状态，应对炉子进行预热，使炉膛温度达到700~800℃左右。
4.3将电解铝厂运来的铝液按浇包缓慢、平稳地注入炉内，必须进行测温并要有记录。
测量温度不要光测炉内，炉口温度也要测量，以便了解炉内温度的均匀性。
4.4投料时应注意先将碎铝、小料投向炉底，然后装入大块废料，投料不能集中在炉口，要分布均匀，并定时搅拌。
4.5当加入的废料较多，一次难以全部加入时，剩余的废料也可以在铝液注入后分别加入，但加入的废料应能被铝液所淹没。
5、熔炼5.1点火5.1.1打开炉门，开风机将炉内积存的气吹走，关上风门。
铸铝圆铝杆生产工艺

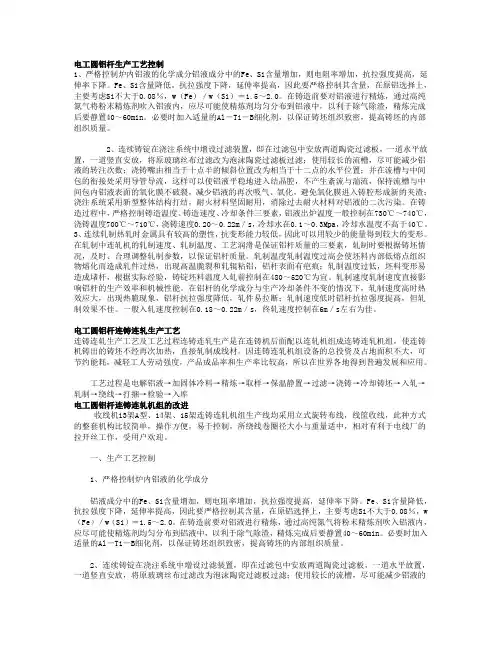

电工圆铝杆生产工艺控制1、严格控制炉内铝液的化学成分铝液成分中的Fe、Si含量增加，则电阻率增加，抗拉强度提高，延伸率下降。
Fe、Si含量降低，抗拉强度下降，延伸率提高，因此要严格控制其含量，在原铝选择上，主要考虑Si不大于0.08％，w（Fe）／w（Si）＝1.5～2.0。
在铸造前要对铝液进行精炼，通过高纯氮气将粉末精炼剂吹入铝液内，应尽可能使精炼剂均匀分布到铝液中，以利于除气除渣，精炼完成后要静置40～60min。
必要时加入适量的Al－Ti－B细化剂，以保证铸坯组织致密，提高铸坯的内部组织质量。
2、连续铸锭在浇注系统中增设过滤装置，即在过滤包中安放两道陶瓷过滤板，一道水平放置，一道竖直安放，将原玻璃丝布过滤改为泡沫陶瓷过滤板过滤；使用较长的流槽，尽可能减少铝液的转注次数；浇铸嘴由相当于十点半的倾斜位置改为相当于十二点的水平位置；并在流槽与中间包的衔接处采用导管导流，这样可以使铝液平稳地进入结晶腔，不产生紊流与湍流，保持流槽与中间包内铝液表面的氧化膜不破裂，减少铝液的再次吸气、氧化，避免氧化膜进入铸腔形成新的夹渣；浇注系统采用新型整体结构打结，耐火材料坚固耐用，消除过去耐火材料对铝液的二次污染。
在铸造过程中，严格控制铸造温度、铸造速度、冷却条件三要素，铝液出炉温度一般控制在730℃～740℃，浇铸温度700℃～710℃，浇铸速度0.20～0.22m／s，冷却水在0.1～0.3Mpa，冷却水温度不高于40℃。
3、连续轧制热轧时金属具有较高的塑性，抗变形能力较低，因此可以用较少的能量得到较大的变形。
在轧制中连轧机的轧制速度、轧制温度、工艺润滑是保证铝杆质量的三要素，轧制时要根据铸坯情况，及时、合理调整轧制参数，以保证铝杆质量。
轧制温度轧制温度过高会使坯料内部低熔点组织物熔化而造成轧件过热，出现高温脆裂和轧辊粘铝，铝杆表面有疤痕；轧制温度过低，坯料变形易造成堵杆，根据实际经验，铸锭坯料温度入轧前控制在480～520℃为宜。
铝棒生产工艺
铝棒生产工艺
铝棒是指由铝合金材料制成的圆形棒状产品，广泛应用于航空、航天、汽车、电子、机械等行业。
下面将介绍铝棒的生产工艺。
首先，铝棒的生产一般使用两种常见的工艺：挤压和拉伸。
挤压工艺主要适用于直径较大的铝棒生产，而拉伸工艺适用于直径较小的铝棒生产。
在挤压工艺中，铝合金坯料经预加热后，被放入挤压机的料斗中。
挤压机采用高温和高压的挤压技术，将坯料挤压成圆形截面的铝棒。
挤压过程中需要控制挤压速度和温度，以获得所需的铝棒形状和性能。
挤压出的铝棒经过拉直、粗磨、精磨等工序，最终成为成品。
在拉伸工艺中，铝合金坯料通过预加热后，被送入拉伸机的料斗中。
拉伸机利用一系列的模具，将坯料逐渐拉伸成所需尺寸的铝棒。
拉伸过程中需要控制拉伸速度和温度，以获得所需的铝棒形状和性能。
拉伸出的铝棒经过退火、冷却、表面处理等工序，最终成为成品。
无论是挤压还是拉伸工艺，生产铝棒的关键是选用合适的铝合金材料。
常用的铝合金包括纯铝、铜铝合金、镁铝合金等。
不同的合金具有不同的力学性能和耐腐蚀性，可以根据使用环境和要求选择合适的铝合金。
此外，铝棒的生产还需要考虑产品的质量控制。
包括对原材料的检验和选择、对生产过程中各环节参数的严格控制、以及对
成品的质量检验等。
通过对原材料的严格控制和生产过程的精细管理，可以确保铝棒达到所需的力学性能和表面质量要求。
总结起来，铝棒的生产工艺主要包括挤压和拉伸两种方式。
无论是挤压还是拉伸，都需要选择合适的铝合金材料，并严格控制生产过程和质量。
这样才能生产出符合要求的铝棒，满足各行各业的需求。
铝合金棒生产工艺
铝合金棒生产工艺
铝合金棒生产工艺是指通过一系列的工艺步骤将铝材料加工成为棒状产品的过程。
具体的工艺步骤有以下几个：
首先，选取合适的铝材料。
常用的铝材料有纯铝、铝硅合金、铝镁合金等。
选择合适的材料对于产品的质量和性能有着重要的影响。
其次，将选取的铝材料进行熔炼。
铝材料经过加热，达到熔点后，可以进行熔炼。
在熔炼过程中，要控制好熔炼温度和时间，以确保熔炼的铝合金材料具有良好的结晶状态。
接下来，将熔炼好的铝合金材料进行浇铸。
浇铸是将熔炼好的铝合金材料倒入模具中，通过冷却凝固形成所需的棒状产品。
在浇铸过程中，要控制好浇注速度和温度，以确保所制备的铝合金棒的尺寸和性能满足要求。
然后，对浇铸后的铝合金棒进行热处理。
热处理是利用热力和时间对铝合金棒进行加热和冷却，以改变其组织和性能。
常用的热处理方法有固溶处理和时效处理。
固溶处理是将铝合金棒加热到一定温度，使固溶体中的合金元素均匀溶解，然后迅速冷却。
时效处理是在固溶处理后，将铝合金棒加热到一定温度，保持一定时间，以使固溶体中的合金元素重新沉淀，形成均匀的硬化相。
通过热处理，可以改善铝合金棒的强度、硬度和耐腐蚀性能。
最后，对热处理后的铝合金棒进行修磨和表面处理。
修磨是对
铝合金棒的外表面进行研磨和抛光，以提高其表面平整度和光洁度。
表面处理是对铝合金棒的外表面进行阳极氧化、喷砂等处理，以增加其耐腐蚀性和装饰性。
以上就是铝合金棒生产工艺的基本步骤，通过这些步骤，可以制备出不同尺寸和性能要求的铝合金棒产品，广泛应用于机械制造、航空航天、汽车工业等领域。
铝棒的生产过程
铝棒的生产过程
铝棒是一种常见的金属制品，由铝合金材料制成。
下面介绍铝棒的生产过程。
1. 材料准备：首先需要准备适量的铝合金原材料。
一般来说，铝棒的制作需要使用纯度较高的铝合金，如AA6061或
AA7075。
这些材料可以通过购买或回收来获得。
2. 熔炼：铝合金材料需要经过熔炼才能制成铝棒。
熔炼通常使用电炉或气炉等设备进行。
在熔炼过程中，要注意保持恰当的温度和熔炼时间，确保铝合金材料的质量。
3. 铸造：熔炼后，铝合金液体被倒入铸模中进行铸造。
铸造可以采用不同的方法，如重力铸造、压力铸造和等温铸造等。
其中，压力铸造可以制造出更为均匀和致密的铝棒。
4. 热处理：铝棒制成后，需要进行热处理使其结构更紧密、硬度更高。
常用的热处理方法包括固态时效和人工时效等。
5. 微调与切割：最后，铝棒需要进行微调和切割，使其符合特定的长度和尺寸要求。
这可以通过铝棒拉拔、切割等方法进行。
以上就是铝棒的生产过程简要介绍，当然其中的细节和步骤还有很多，不同厂商也可能会有不同的生产流程。
不过总的来说，铝棒的生产需要经过多个环节，技术和设备的要求也较高。
02熔铸生产工艺操作规程
4.4.3四条钢丝绳张力大小不一致；
4.4.4铸造过程中人或物碰着钢丝绳；
4.4.5铸造速度不稳定；
4.4.6轴承损坏；
4.4.7棒头弯曲可将起铸速度设定为铸速的75%，下降50mm后调至正常铸造；
4.4.8钢丝绳新旧不一；
4.4.9塞的铝棒太多或太集中。
4.5氧化夹渣，表面气泡，产生原因
4.3.2铝液太低温；
4.3.3铸造速度太慢。
4.3.4表面竖向拉花，产生原因：
4.3.5转接板与石墨环有间隙；
4.3.6石墨环损坏或老化；
4.3.7石墨环下端结晶器损伤；
4.3.8转接板与套管间接缝漏铝；
4.3.9石墨环无上油；
4.3.10冷却不足；
4.4铝棒弯曲，产生原因
4.4.1铸造温度过高或水量不足；
3.12.3锯切好的锭坯检查切斜度后按材质牌号、规格、炉号班次整齐摆放专用框架中并做好标志。
3.12.4锯切完毕，由操作者点清数目，如实填写在生产卡片上。
3.13入库：按照《铝棒司磅作业指导书》办理相关入仓手续。
4.质量控制
4.1表面裂纹（环状裂纹）产生原因
4.1.1冷却强度不均匀；
4.1.2浇注温度太高；
—
冷却水入口温度
≤45
℃
冷却水压
0.10～0.20
Mpa
3.3配料：配料计算时，6063、6063A、6061等6×××系铝合金应保证镁硅比在规定范围内，控制杂质含量不超标，同时要充分考虑多元素在熔铸过程中的烧损量，配料操作参见《熔铸车间配料工艺操作规程》。本厂所有6×系铝合金及其它常用铝合金均需严格按《常用合金工艺要求操作规程》规定之内控成分和熔铸工艺参数配料及执行。
铝圆棒的生产工艺流程
铝圆棒的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝圆棒的生产工艺流程一、准备工作阶段。
在进行铝圆棒的生产之前，有许多准备工作需要完成。
