铝圆棒生产
6063铝棒生产工艺
6063铝棒生产工艺
6063铝棒的生产工艺分为以下几个步骤：
1. 原料准备：根据制定的配方，准备好所需的原料，主要包括铝合金氧化铝粉、球磨素铝粉等。
2. 装料：将准备好的原料按照一定比例投入到制备铝棒的容器中。
3. 加热：将装有原料的容器送入高温炉中进行加热，使原料在高温下熔化。
4. 搅拌：在原料熔化的过程中，通过机械搅拌装置对熔融铝液进行搅拌，使其均匀混合。
5. 浇注：将搅拌均匀的铝液倒入铝棒模具中，通过适当的震动和振动使铝液充分填充模具的每一个角落。
6. 冷却：倒入模具的铝液在模具内冷却后逐渐凝固，冷却时间根据铝棒的直径和长度来确定。
7. 开模：在铝棒冷却完全后，将模具拆开，取出冷却凝固的铝棒。
8. 查验：对取出的铝棒进行外观和尺寸的检验，确保其符合要求。
9. 补强处理：对铝棒进行补强处理，可以采用热处理等方法，使铝棒的性能更加优化。
10. 成品处理：对铝棒进行切割和修整，使其达到所要求的长
度和形状。
11. 表面处理：对铝棒进行清洁、打磨和氧化等表面处理，以
增加其表面的光洁度和防腐性能。
12. 包装：对处理完毕的铝棒进行包装，以便储存和运输。
以上是6063铝棒的生产工艺的基本步骤，根据具体工艺要求，可能会有一些其他的加工工序，如拉伸、退火等。
不同的厂家会根据自己的生产工艺和设备条件来调整和改进具体的生产流程。
铝棒的生产工艺
铝棒的生产工艺
铝棒是一种常见的金属材料，广泛应用于建筑、机械、电子等领域。
下面将介绍铝棒的生产工艺。
首先，铝棒的原材料是铝锭。
铝锭经过熔炼和除杂等处理后，得到纯度较高的铝液。
接下来，将铝液倒入连铸机中进行连续铸造。
连铸机利用连铸模具将铝液流入模具中，并通过冷却水将铝液快速冷却成为形状为圆柱的铝坯。
在连铸过程中，铝液内的杂质会随着冷却水的作用被冲刷掉，确保铝坯的质量。
铝坯冷却后，需要进一步加工成为铝棒。
首先，将冷却后的铝坯送入剪切机，用刀片将铝坯切割成所需要的长度。
然后，将切割后的铝坯送入加热炉中进行加热。
加热的目的是为了提高铝坯的可塑性，便于下一步的挤压成型。
加热后的铝坯被送入挤压机中进行挤压成型。
挤压机是利用高压将铝坯压入特定形状模具中，通过模具孔隙挤出形状与模具孔隙相对应的铝棒。
这一工艺可以生产出不同形状和尺寸的铝棒，如圆形、方形、六角形等。
挤压成型后的铝棒需要经过退火处理。
退火是通过加热和冷却的过程，使铝棒的晶粒重新排列，降低内部应力，提高铝棒的
力学性能和可加工性。
最后，对铝棒进行表面处理和检验。
表面处理可以涂层、阳极氧化等，以提高铝棒的耐腐蚀性和美观度。
检验包括外观检查、尺寸检测等，以确保铝棒符合相关的标准和要求。
综上所述，铝棒的生产工艺包括原材料处理、连铸、切割、加热、挤压成型、退火、表面处理和检验等环节。
这些工艺的合理操作和优化设计可以提高铝棒的质量和性能，满足不同领域对铝材的需求。
铝合金圆棒规格型号
铝合金圆棒规格型号1. 引言铝合金圆棒是一种常见的建筑材料，其具有轻质、高强度、耐腐蚀等特点，在各个领域都有广泛的应用。
本文将对铝合金圆棒的规格型号进行全面详细的介绍，包括材质、直径、长度等方面。
2. 材质铝合金圆棒主要由铝和其他合金元素组成，常见的合金元素包括铜、镁、锰、硅等。
不同的合金元素可以赋予铝合金不同的性能特点，如增加强度、提高耐腐蚀性等。
根据不同的应用需求，选择适当的材质和合金配比可以达到最佳效果。
3. 直径铝合金圆棒的直径是指其截面直径，通常用毫米（mm）作为单位进行表示。
常见的直径规格有2mm、3mm、4mm等，也有更大尺寸如20mm、30mm等。
直径越大，圆棒的强度一般也会相应增加。
4. 长度铝合金圆棒的长度是指其整体的长度，通常用米（m）作为单位进行表示。
常见的长度规格有1m、2m、3m等，也有更长的尺寸如6m、12m等。
根据实际应用需求，可以选择合适的长度进行切割和加工。
5. 表面处理铝合金圆棒在生产过程中通常会进行表面处理，以提高其耐腐蚀性和美观度。
常见的表面处理方式包括阳极氧化、喷砂、喷涂等。
阳极氧化是一种常用的表面处理方法，可以形成一层氧化膜，增加铝合金圆棒的耐腐蚀性和硬度。
6. 适用领域铝合金圆棒广泛应用于各个领域，包括建筑、航空航天、汽车制造等。
在建筑领域中，铝合金圆棒常用于制作窗框、门框等构件；在航空航天领域中，铝合金圆棒被广泛应用于飞机结构件；在汽车制造领域中，铝合金圆棒可以用于制作车身结构件等。
7. 应用案例以建筑领域为例，铝合金圆棒可以用于制作窗框、门框等构件。
其具有轻质、高强度的特点，可以减轻建筑物自重，提高整体结构的稳定性。
此外，铝合金圆棒还具有良好的耐腐蚀性，可以在恶劣的环境中长期使用而不易受损。
8. 结论铝合金圆棒规格型号涵盖了材质、直径、长度、表面处理等方面的内容。
选择适当的规格型号可以根据实际需求来确定，在不同领域中都有广泛应用。
铝合金圆棒以其优异的性能和多样化的规格型号，在建筑、航空航天、汽车制造等领域发挥着重要作用。
铝棒生产工艺
铝棒生产工艺
铝棒是指由铝合金材料制成的圆形棒状产品，广泛应用于航空、航天、汽车、电子、机械等行业。
下面将介绍铝棒的生产工艺。
首先，铝棒的生产一般使用两种常见的工艺：挤压和拉伸。
挤压工艺主要适用于直径较大的铝棒生产，而拉伸工艺适用于直径较小的铝棒生产。
在挤压工艺中，铝合金坯料经预加热后，被放入挤压机的料斗中。
挤压机采用高温和高压的挤压技术，将坯料挤压成圆形截面的铝棒。
挤压过程中需要控制挤压速度和温度，以获得所需的铝棒形状和性能。
挤压出的铝棒经过拉直、粗磨、精磨等工序，最终成为成品。
在拉伸工艺中，铝合金坯料通过预加热后，被送入拉伸机的料斗中。
拉伸机利用一系列的模具，将坯料逐渐拉伸成所需尺寸的铝棒。
拉伸过程中需要控制拉伸速度和温度，以获得所需的铝棒形状和性能。
拉伸出的铝棒经过退火、冷却、表面处理等工序，最终成为成品。
无论是挤压还是拉伸工艺，生产铝棒的关键是选用合适的铝合金材料。
常用的铝合金包括纯铝、铜铝合金、镁铝合金等。
不同的合金具有不同的力学性能和耐腐蚀性，可以根据使用环境和要求选择合适的铝合金。
此外，铝棒的生产还需要考虑产品的质量控制。
包括对原材料的检验和选择、对生产过程中各环节参数的严格控制、以及对
成品的质量检验等。
通过对原材料的严格控制和生产过程的精细管理，可以确保铝棒达到所需的力学性能和表面质量要求。
总结起来，铝棒的生产工艺主要包括挤压和拉伸两种方式。
无论是挤压还是拉伸，都需要选择合适的铝合金材料，并严格控制生产过程和质量。
这样才能生产出符合要求的铝棒，满足各行各业的需求。
铝合金棒生产工艺

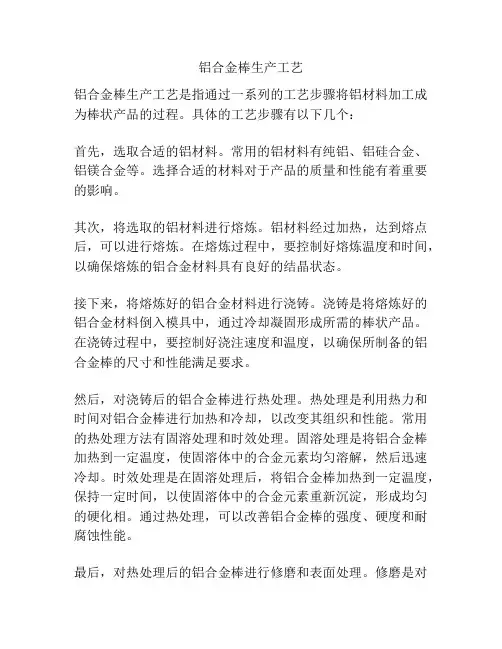

铝合金棒生产工艺
铝合金棒生产工艺是指通过一系列的工艺步骤将铝材料加工成为棒状产品的过程。
具体的工艺步骤有以下几个：
首先，选取合适的铝材料。
常用的铝材料有纯铝、铝硅合金、铝镁合金等。
选择合适的材料对于产品的质量和性能有着重要的影响。
其次，将选取的铝材料进行熔炼。
铝材料经过加热，达到熔点后，可以进行熔炼。
在熔炼过程中，要控制好熔炼温度和时间，以确保熔炼的铝合金材料具有良好的结晶状态。
接下来，将熔炼好的铝合金材料进行浇铸。
浇铸是将熔炼好的铝合金材料倒入模具中，通过冷却凝固形成所需的棒状产品。
在浇铸过程中，要控制好浇注速度和温度，以确保所制备的铝合金棒的尺寸和性能满足要求。
然后，对浇铸后的铝合金棒进行热处理。
热处理是利用热力和时间对铝合金棒进行加热和冷却，以改变其组织和性能。
常用的热处理方法有固溶处理和时效处理。
固溶处理是将铝合金棒加热到一定温度，使固溶体中的合金元素均匀溶解，然后迅速冷却。
时效处理是在固溶处理后，将铝合金棒加热到一定温度，保持一定时间，以使固溶体中的合金元素重新沉淀，形成均匀的硬化相。
通过热处理，可以改善铝合金棒的强度、硬度和耐腐蚀性能。
最后，对热处理后的铝合金棒进行修磨和表面处理。
修磨是对
铝合金棒的外表面进行研磨和抛光，以提高其表面平整度和光洁度。
表面处理是对铝合金棒的外表面进行阳极氧化、喷砂等处理，以增加其耐腐蚀性和装饰性。
以上就是铝合金棒生产工艺的基本步骤，通过这些步骤，可以制备出不同尺寸和性能要求的铝合金棒产品，广泛应用于机械制造、航空航天、汽车工业等领域。
铝棒生产工艺流程
铝棒生产工艺流程铝棒生产工艺流程铝棒是一种常见的金属材料，在工业生产中广泛应用。
它具有重量轻、导热性好、良好的可塑性等特点，因此在航空航天、建筑、汽车、电子等领域都有广泛的应用。
下面将介绍铝棒的生产工艺流程。
1. 原料准备：选择合适的铝合金材料作为原料，根据要求进行预处理，如清洗、去除杂质等。
确保原料的纯度和质量。
2. 熔炼：将预处理过的铝合金材料放入熔炉中进行熔炼。
熔炼过程需要控制温度、压力和气氛，以保证熔炼过程的稳定性和铝合金的质量。
3. 浇铸：将熔炼好的铝合金液倒入铸模中进行铸造。
铸造过程需要控制浇注速度和温度，以保证铝棒的形状和尺寸。
4. 精炼：将铸造好的铝棒进行精炼处理。
通常采用热处理、冷加工等方法，去除残留的气泡和杂质，提高铝棒的机械性能和表面质量。
5. 成型：将精炼后的铝棒进行成型，通常采用挤压或冷拉的方法。
挤压是将铝棒通过模具挤出成所需的形状和尺寸，冷拉是利用力的拉伸将铝棒加工成细长的条状。
6. 热处理：对挤压或冷拉好的铝棒进行热处理，以改善其力学性能和结构性能。
热处理一般包括固溶处理和时效处理，通过调整温度和时间来实现铝棒的硬度、强度和韧性的平衡。
7. 表面处理：对热处理后的铝棒进行表面处理，如氧化、电镀等。
表面处理可以提高铝棒的防腐性能、装饰性能和耐磨性能。
8. 检验和包装：对成品铝棒进行质量检验，包括外观检查、尺寸测量、化学成分分析等。
合格的铝棒经过严格检验后，进行包装并准备发货。
以上是铝棒的生产工艺流程。
在实际生产过程中，还需要根据不同的铝棒用途和要求选择合适的工艺参数和方法。
通过这些工艺流程的控制和优化，可以制备出质量优良、性能稳定的铝棒产品。
6061铝合金圆棒车削加工工艺的优化
6061铝合金圆棒车削加工工艺的优化刀具选择方面，应选用适合铝合金车削加工的硬质合金刀具或刚玉刀具。
硬质合金刀具具有优异的耐磨性和热稳定性，能够在高速切削时保持较长的寿命；刚玉刀具则具有较高的切削速度和切削质量，但价格较高，适用于高精度要求的加工。
在切削参数选择方面，应注意选择适当的切削速度、进给量和切削深度。
通常情况下，铝合金的切削速度较高，进给量较大，但过大的进给量会导致刀具磨损加剧，因此需根据具体情况进行调整。
同时，要注意避免太大的切削深度，以免引起振动和切屑堆积，影响加工质量。
冷却润滑是优化铝合金车削加工工艺的重要环节。
铝合金具有良好的导热性，容易产生高温，如果不及时进行冷却润滑，则容易引起刀具磨损、加工硬化以及表面质量降低等问题。
因此，在加工过程中应加强冷却润滑，可采用切削液冷却、空气冷却和液压冷却等方式，以保证加工质量。
工艺路线也是优化车削加工工艺的关键。
应依据具体情况选择合适的工艺路线，包括刀具路径、切削方式和切削顺序等。
对于圆棒车削而言，一般采用单刀单程切削方式，即依次进行粗车、半精车和精车。
同时，需注意刀具路径的选择，要尽量减少切削时的回程，以提高加工效率和工件表面质量。
最后，表面质量也是加工工艺优化的重要指标之一、铝合金圆棒的表面质量直接影响其后续加工工序和使用寿命。
为了获得良好的表面质量，可以采用细小的进给量和较小的切削深度，结合切削液的冷却润滑效果，减少刀具与工件的磨擦和热影响，确保切削过程中的平稳和精确。
此外，还可以采用超精磨或抛光等后续加工工艺，进一步提高铝合金圆棒的表面质量。
综上所述，优化6061铝合金圆棒车削加工工艺的关键在于刀具选择、切削参数、冷却润滑、工艺路线和表面质量等方面。
通过合理的优化，可以提高加工效率和工件质量，降低成本，提高企业的竞争力。
铝合金圆棒挤压过程应力场模拟
２３ ｌ ５ ８６ ７ ． ９ ５ ６
２２ ５ ８， ４６
影响由方程 （） ３定义 ，又可评估接触面的相对滑移
速 度 。考 虑 到 不 同的摩 擦 条 件 ，本 模 拟 计 算 中的 摩擦 系数 取０１～ ． 。 ．００３ ０
１９１ ７ ９ ．３
１ ９． ７ ６ ７２ １ ０． ７ ４ ３１ ｌｌ ９０ ０． ７ ８ｌ ４ ８ ＿ｇ
作者简介 ：黄成华 （９ ３ ） １７ 一 ，男 ，福建建瓯人 ，２ ０ ０ ６年毕业 于东北大学 ，材料工程硕士。
收稿 日期 ：２ ０ — ９ ２ ０９ ０ — ８
・
９ ・
黄成华 ：铝合 金圆棒 挤压过 程应 力场模拟
学 术综论
１ ． ３摩擦边界条件
在 本 次模 拟研 究 中 ，确 定 的 摩擦 定律 是 库 伦 类 型 ，摩擦 因子 为ｍ （ ≤ｍ≤１ ，ｍ是 由实 验及 文 ０ ）
塑性变形能量剩余 的部分与 内部结 构变化有 关 ，挤压制 品和模具相对移动引起 的摩擦热精确 值无法知道 ，因为整个挤压过程摩擦 因子都在变 化 。温 度 在 工 件 、模 具 和 衬 垫 上 的分 布 可 通 过 离
图 １ 网格 分 布
散 化解 由能量平 衡方 程 （ ） １获得 。
述： （Ｔ） ｆ （ Ｃ Ｔ ＝ ｋ ｊ＋ 一 ｐ ｐ ） Ｏ ｊ （） １
以Ｍ Ｒ 作为有限元计算分析的平 台，模拟试 ＡＣ 样为６６ 铝合金 圆铸锭 ，为了便于数学处理 ，把试 ０３ 样 理想化 为刚粘 塑性材 料 ；由于铸锭 和制 品为 轴对 称 ，本模拟时选择 四分之一的体积部分来研究。如 图ｌ 所示 ，为 自动生成 的单元 网格分 布 隋况 。
最大 ，说明变形 的结束 ；同时应力从 中心位置 向 周 边 增 大 ，这 里 主 要 是剪 切 应 力 的增 大 。模 子 人 口（ 工作带前沿 ） 处应力增加梯 度较大 ，有较大应
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程
电解铝原液
灌炉工艺废料
配料
▲
精炼
扒渣→废渣
送检炉前样静置分检铝片
铝灰外委加工
AL-Ti-B细化丝铸棒废品
低倍组织检查锯切头尾料
铝屑
成品
3．原料
（1）电解铝原液出炉前有准确的预分析报告
（2）工艺废料——不合格原锭、头尾料、分拣铝片
4．外部来料
材料包括：打渣剂、复盖剂、过滤板、过滤网、细化剂采用AL-TI-B细化丝。
5．铸棒质量要求：
（1）生产标准6063铝合金棒时，要求如下图：
成分牌号
杂质含量不大于
Fe Si Cu Mg Zn 其他其他合计
6063
正常生产时，化学成分按企业内部标准或用户要求进行。
（3）圆棒表面质量执行YS67-93标准
①圆棒表面不允许有拉裂气泡及腐蚀斑点。
②表面允许存在深度不大于1.5㎜的拉痕、成层（冷隔）气孔等缺陷。
③允许有经过铲凿修整过的且不大于2mm的机械碰伤，并不多于4处。
④表面不允许有高出基面1mm的金属瘤。
⑤表面应清洁无油污及泥土。
⑥不允许有飞边和毛刺。
⑦低倍组织执行YS67-93标准。
（4）铸棒低倍组织中不允许存在裂纹、气孔等缺陷。
不允许单个面积大于0.5㎡夹渣，小于0.5㎡夹渣不允许超过两处。
（5）允许不多于10点每点平均直径大于3mm的光亮，不多于2处。
每处平均直径不大
于10mm的晶粒。
（6）羽毛状晶的面积不大于试面总面积的30%。
晶粒度不应大于1级，疏松不超过国2级。
外形尺寸及允许偏差
铸造公称
直径直径允许偏差铸锭长度长度允许偏差
弯曲度
端面切斜
每米全长
不大于
≦±2
±3
300-4500
300-4500
﹢10
﹢15
5
5
15
15
5
5
电解铝原液由电解车间供应并有准确的预分析成分析报告，高低品位铝水灌炉前应整好顺序。
6．灌炉混合：
6．1将不同槽号的铝水按品位高低灌入混合炉中调整出要求的铝水牌号，
99.70以上为高品位99.70以下为低品位
6．2方法：灌炉时要小心操作，从流槽灌入铝液时要防止高温原铝溅出伤人，操作工与天车工密切配合控制倒铝的高度和方位、角度，完毕后及时清理现场并统计好数量看准时间做好记录。
6．3打渣：按每吨2㎏标准将打渣及均匀的撒入炉中，用大耙沿炉底平稳均匀的搅动，力求分布均匀，然后将铝液表面浮渣集中扒出炉外并及时摊渣降温以防堆积燃烧，然后向炉内洒入定量覆盖剂，一般每炉6㎏/次。
6．4炉前取样：加热取样勺取样，位置选在炉门中间，门内0.5米处，熔体深一半的部位快速取出，冷却后用钢印打熔炼号送检。
6. 5精炼：当化学成分合格后，调整铝液温度在730－780℃之间，对铝液进行精炼，精炼剂用量为2.5公斤，精炼时间不少于15分钟，精炼时，将精炼管四处游动，要到边到角，精炼完15分钟后扒除表面浮渣，然后静止。
6．6静置：静置时间不少于40分钟，同时调整保持炉温710-760℃，注意观察仪表、硅炭棒、软连接等是否正常，并做好打眼准备。
7．铸造
7．1铸造前准备：
（1）将铸造盘翻转90°固定后对结晶器、石墨环、转接板、下注管、流道等部位认真检查，将石墨环与转接板结合处用滑石粉泥抹好，确保期间配合严密无缝隙控制结晶区有效宽度6-8㎜，并用400目水砂纸对石墨环、结晶器进行抛光处理确保有效结晶区表面光滑然后涂上润滑油。
（2）清理疏通结晶器水眼用高压风吹干净引锭头中的积水。
（3）用天然气烘烤下注管、转接板及分流管、流道等。
（4）翻转铸造盘，并复位调平，操作底座缓慢上升使引锭头平稳的进入结晶器中，调整引锭头与结晶器的间隙。
（5）将陶瓷过滤板烘烤加热，按要求固定在过滤箱中，在箱前的流道中布置2-3道玻璃丝
过滤网布。
（6）根据铸造规格计算好AL-Ti-B细化丝的喂料速度，一般为熔体流量的0.8-1.2％。
（7）操作过程中所使用的工具必须充分预热干燥以防爆炸伤人。
（8）检查并开启水泵，做好准备工作。
8．打眼铸造
8．1打开静置炉铸造炉眼放流，铝液经过流槽、滤网、过滤板、过滤箱，然后进入铸造盘、结晶器中，用打渣铲捞净流道及热瑁中的浮渣，并将流口外的凝铝及时去除，同时开启喂料机喂细化丝。
8．2看好大流控制好铝液流量，保证铸造盘铝水平液面平稳，避免铝液水平忽高忽低，开启水阀并适量供水然后启动铸造底座下降，下降速度由小到大并转入正常，同时将冷却水调整至正常水量。
8．3铸造工艺参数
铸棒规格铸造速度mm/min 铸造温度（℃）冷却水压
0.08-0.20
0.08-0.20
0.08-0.20
0.08-0.20
8．4铸造进入稳定状态，铸造盘及热帽中的铝液表面氧化膜不能随意搅动，此时液面高度应保持和控制在120-140mm之间。
8．5铸造过程中要注意观察铸造圆棒的表面及液面情况，可根据情况调整铸造参数，若某一结晶器发生漏铝现象，应果断的用堵套将此结晶器堵塞，若大面积发生弯棒现象，应果断停止铸造进行处理。
8．6铸棒达到一定长度后堵好水眼断流，迅速清理流道流槽及浇帽中的积铝和铝渣，同时关闭冷却水。
8．7操作翻转铸造盘，支好安全支承开动铸造机上升到适当高度停车。
8．8使用铸棒专用钢丝绳，指挥天车吊出铸棒并放到指定位置准备锯切。
9．锯切
9．1锯切工应熟悉锯切机的操作过程。
9．2每次操作前首先检查锯切各部位是否正常，加好冷却液调整皮带松紧度和锯切定长标尺确定后方可开始锯切，
9．3锯片冷却液采用水化白油，油水比1：10到1：20。
9．4按生产指令调整锯切长度尺寸。
9．5锯切过程中经常检查锯切好的圆棒的外表质量，若发现不达标要对超标缺陷进行修整，若无法修整在锯切时将其去掉。
9．6铸锭两端应锯掉头尾不少于200毫米。
锯切后要检查锯好的铸棒长度公差、切斜度，发现超差进行处理。
发现裂纹气孔疏松等应判废锯掉。
9．7每批铸棒应任取一根切头去尾，在前后各取15-20毫米的切片供作低倍组织分析。
9．8锯切后表面和两端不允许有连接的铝屑和毛刺。
9．9锯切的表面应保持清洁最大限度的避免人为造成的污染。
9．10操作者要强化质量意识做好自检互检，发现不合格产品及时挑出判废。
9．11锯好的的铸棒整齐的放到料筐中，堆放高度不得超出料筐的最大允许高度，并标明尺寸，打印熔炼号、班号。
锯切机及周围工作现场的卫生，做到工完场清，并做好记录。
