ABB-PH计-用户维护标定手册
PH计的使用与维护
PH计的使用与维护酸度计简称pH计，由电极和电计两部分组成。
使用中若能够合理维护电极、按要求配制标准缓冲液和正确操作电计,可大大减小pH示值误差，从而提高化学实验、医学检验数据的可行性。
一、正确使用与保养电极目前实验室使用的电极都是复合电极，其优点是使用方便，不受氧化性或还原性物质的影响，且平衡速度较快。
使用时，将电极加液口上所套的橡胶套和下端的橡皮套全取下，以保持电极内氯化钾溶液的液压差。
下面就把电极的使用与维护简单作一介绍：1、复合电极不用时，可充分浸泡3M氯化钾溶液中。
切忌用洗涤液或其他吸水性试剂浸洗。
2、使用前，检查玻璃电极前端的球泡。
正常情况下，电极应该透明而无裂纹；球泡内要充满溶液，不能有气泡存在。
3、测量浓度较大的溶液时，尽量缩短测量时间，用后仔细清洗，防止被测液粘附在电极上而污染电极。
4、清洗电极后，不要用滤纸擦拭玻璃膜，而应用滤纸吸干, 避免损坏玻璃薄膜、防止交叉污染，影响测量精度。
5、测量中注意电极的银—氯化银内参比电极应浸入到球泡内氯化物缓冲溶液中，避免电计显示部分出现数字乱跳现象。
使用时，注意将电极轻轻甩几下。
6、电极不能用于强酸、强碱或其他腐蚀性溶液。
7、严禁在脱水性介质如无水乙醇、重铬酸钾等中使用。
二、标准缓冲液的配制及其保存1、pH标准物质应保存在干燥的地方，如混合磷酸盐pH标准物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标准物质即不可使用。
2、配制pH标准溶液应使用二次蒸馏水或者是去离子水。
如果是用于0.1级pH计测量，则可以用普通蒸馏水。
3、配制pH标准溶液应使用较小的烧杯来稀释，以减少沾在烧杯壁上的pH标准液。
存放pH标准物质的塑料袋或其它容器，除了应倒干净以外，还应用蒸馏水多次冲洗，然后将其倒入配制的pH标准溶液中，以保证配制的pH标准溶液准确无误。
4、配制好的标准缓冲溶液一般可保存2—3个月，如发现有浑浊、发霉或沉淀等现象时，不能继续使用。
5、碱性标准溶液应装在聚乙烯瓶中密闭保存。

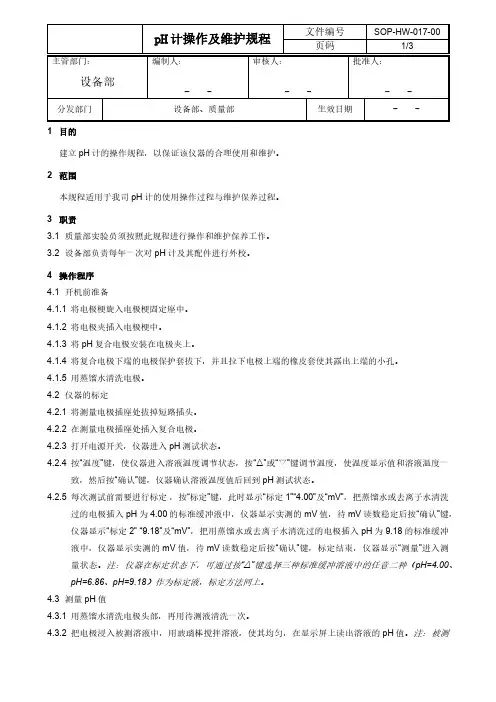

PH计操作及维护规程
主管部门：编制人：审核人：批准人：设备部−−−−−−分发部门设备部、质量部生效日期−−1目的建立pH计的操作规程，以保证该仪器的合理使用和维护。
2范围本规程适用于我司pH计的使用操作过程与维护保养过程。
3职责3.1质量部实验员须按照此规程进行操作和维护保养工作。
3.2设备部负责每年一次对pH计及其配件进行外校。
4操作程序4.1开机前准备4.1.1将电极梗旋入电极梗固定座中。
4.1.2将电极夹插入电极梗中。
4.1.3将pH复合电极安装在电极夹上。
4.1.4将复合电极下端的电极保护套拔下，并且拉下电极上端的橡皮套使其露出上端的小孔。
4.1.5用蒸馏水清洗电极。
4.2仪器的标定4.2.1将测量电极插座处拔掉短路插头。
4.2.2在测量电极插座处插入复合电极。
4.2.3打开电源开关，仪器进入pH测试状态。
4.2.4按“温度”键，使仪器进入溶液温度调节状态，按“△”或“▽”键调节温度，使温度显示值和溶液温度一致，然后按“确认”键，仪器确认溶液温度值后回到pH测试状态。
4.2.5每次测试前需要进行标定，按“标定”键，此时显示“标定1”“4.00”及“mV”，把蒸馏水或去离子水清洗过的电极插入pH为4.00的标准缓冲液中，仪器显示实测的mV值，待mV读数稳定后按“确认”键，仪器显示“标定2” “9.18”及“mV”，把用蒸馏水或去离子水清洗过的电极插入pH为9.18的标准缓冲液中，仪器显示实测的mV值，待mV读数稳定后按“确认”键，标定结束，仪器显示“测量”进入测量状态。
注：仪器在标定状态下，可通过按“△”键选择三种标准缓冲溶液中的任意二种（pH=4.00、pH=6.86、pH=9.18）作为标定液，标定方法同上。
4.3测量pH值4.3.1用蒸馏水清洗电极头部，再用待测液清洗一次。
4.3.2把电极浸入被测溶液中，用玻璃棒搅拌溶液，使其均匀，在显示屏上读出溶液的pH值。
注：被测溶液与标准溶液的温度应相同。
4.4缓冲液的配制方法4.4.1pH4.00溶液：用邻苯二甲酸氢钾10.12g，溶解于1000mL蒸馏水中，摇匀即得。
abbph计标定步骤
pH计的校准
仪器准备
01
确保pH计已经预热并稳定在室温。
校准点选择02来自根据仪器说明书选择合适的校准点，通常为3个点（如pH4.01、
pH6.86、pH9.18）。
校准操作
03
按照仪器说明书进行校准操作，包括清洗电极、浸泡电极、调
整仪器等步骤。
校准验证
验证方法
通过测量已知pH值的标准 缓冲液，检查仪器是否准 确测量并达到预期的pH值。
监测仪器性能
通过标定，可以监测ABB pH计的性能状况，及时发 现和解决潜在问题，延长 仪器的使用寿命。
标定的重要性和意义
保证产品质量
准确的pH值测量对于工业生产中的产品质量控制至关重要，标定 是确保测量准确性的关键环节。
维护生产安全
不准确的pH值测量可能导致生产过程中的安全事故，如酸碱中和 反应不完全或过度，标定能够预防这类事故的发生。
确保仪器周围无强烈磁场和干扰源。
04
ABB pH计标定步骤
校准缓冲液的准备
准备标准缓冲液
根据需要选择合适的标准缓冲液，如pH4.01、 pH6.86、pH9.18等。
缓冲液有效期
确保所使用的缓冲液在有效期内，以保证标定结 果的准确性。
缓冲液储存
正确储存缓冲液，避免光照、温度波动等影响其 稳定性。
ABB pH计标定步骤
• 引言 • ABB pH计介绍 • ABB pH计标定前的准备 • ABB pH计标定步骤 • 常见问题及解决方案 • 结论
01
引言
目的和背景
01
02
03
确保测量准确性
通过定期标定，确保ABB pH计的测量准确性，为工 业生产提供可靠的数据支 持。
ABBPH计安装标定说明
PH表安装维护说明我厂化学水系统安装使用的PH表计为ABB公司生产，有3种型号：一种变送器为AX4.6.0.1.0.0.0.C 配用AP30.3./2.1.0.3.0.00.1投入式电极（复合电极），一种变送器为AX4.6.0.5.0.0.0.C配用76.51/.0.3.2.0电极，一种变送器为AX4.6.6.5.0.0.0.C（双通道）配用76.51/.0.3.2.0电极一、安装其安装比较简单，按说明书要求安装接线即可，但接线时需注意：1、必须可靠的接地线，否则将对起远传信号有一定影响。
2、电极在使用前，严禁卸下测量电极头部的保护帽，在使用过程中应保证测量电极始终浸泡在测量介质中，避免电极损坏，如特殊原因不能保证电极浸泡在测量介质内时，需将电极保护帽内加KCL溶液戴至电极上，并保证不泄漏，以保护电极。
二、日常维护1、每日检查电极是否侵泡在测量介质内，测量值是否存在异常，如有异常，则找出原因并消除(主要存在样水流量过小、7651参比电极内参比液不足、温度电极测量不准、测量电极表面结垢等原因）2、每月对PH计进行标定。
3、在每次标定时，需检查76517651参比电极内参比液，测量电极表面是否结垢。
三、标定1、配置PH=4.01及PH=9.18两种标液2、将电极从流通池取下，用第一种4.01标液冲洗电极后，浸入装好4.01标液的容器中，必须保证电极完全浸入3、按变送器面板上第一个键（菜单键）至显示SENSOR CAL，再按第二个键（側滚键）至显示sensor cal A4、按变送器面板上第三个键（下滚键）选择标定模式，使用面板上第四(向上键）及第五个键（向下键）将标定模式选择为显示屏中间显示2-PT（手动两点标定）5、按第三个键，显示当前标液标准温度值6、按第三个键后，用第四第五个键将显示屏上部显示的PH值调整为4.017、按第三个键，开始第一种标液标定，待显示屏上上显示的PH值计与PH电极输出的毫伏值稳定后按第四个键（向上键）以接受校验（此时程序会自动进入下一程序界面，进行第二点标定）8、将电极用第二种9.18标液冲洗，浸入装好9.18标液的容器中，必须保证电极完全浸入，等待30秒左右，显示屏下部显示A:Immerse buf 2时，按第四第五个键将显示屏上部显示的PH值调整为9.18 9、按第三个键，开始第二种标液标定，待显示屏上上显示的PH值计与PH电极输出的毫伏值稳定后按第四个键（向上键）以接受校验10、此时会自动弹出校验结果界面，提示校验是否通过，显示屏中部显示Passed 为校验通过，显示FAILED为校验未通过11、按第三个键以查看校验的斜率，斜率越接近100%，说明电极性能越良好。
pH计操作和维护保养规程
文件制修订记录
1.目的
建立pH计的操作规程，使检验员正确使用pH计，确保实验结果准确性。
2.适用范围
适用于检验人员使用pH计。
3.操作规程
3.1检查pH计的接线是否完好。
接通电源，打开仪器开关，预热5min以上。
3.2取下复合电极上的电极套，注意不要将电极套中的KCl溶液撒出。
3.3用蒸馏水冲洗电极头部，用滤纸吸干残留水分。
3.4在测量之前，首先对pH计进行标定。
选择pH=
4.00， pH=6.86，pH=9.18的缓冲液进行标定。
3.5标定过程结束后，进入测量状态。
用蒸馏水清洗电极，将复合电极放入盛有待测溶液的烧杯中，轻轻摇动，待读数稳定后，读取pH值。
3.6完成测试后，用蒸馏水冲洗电极，用滤纸吸干水分后套上套管，关闭仪器，整理台面，结束实验。
4.维护保养及注意事项
4.1电极在测量前必须用已知pH的标准缓冲溶液进行校准，其pH值越接近被测pH值越好。
4.2取下电极保护套后，应避免电极的敏感玻璃泡与硬物接触，因为任何破损或擦毛都使电极失效。
4.3测量结束，及时将电极保护套套上，电极套内应放少量外参比补充液，以保持电极球泡的湿润，切忌浸泡在蒸馏水中。
4.4复合电极的外参比补充液为3mol/L氯化钾溶液，补充液可以从电极上端小孔加入，复合电极不使用时，拉上橡皮套，防止补充液干涸。
4.5电极经长期使用后，如发现斜率略有降低，则可把电极下端浸泡在4%HF（氢氟酸）中（3~5）s，用蒸馏水洗净、然后在0.1mol/L盐酸溶液中浸泡，使之复
新。
4.6定期更换电极套中的KCl溶液，每年检定一次。

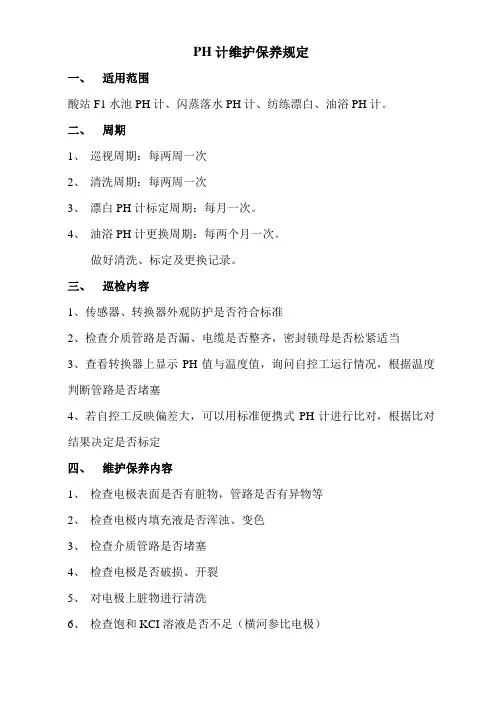

PH计的规范维护保养操作步骤
PH计维护保养规定一、适用范围酸站F1水池PH计、闪蒸落水PH计、纺练漂白、油浴PH计。
二、周期1、巡视周期：每两周一次2、清洗周期：每两周一次3、漂白PH计标定周期：每月一次。
4、油浴PH计更换周期：每两个月一次。
做好清洗、标定及更换记录。
三、巡检内容1、传感器、转换器外观防护是否符合标准2、检查介质管路是否漏、电缆是否整齐，密封锁母是否松紧适当3、查看转换器上显示PH值与温度值，询问自控工运行情况，根据温度判断管路是否堵塞4、若自控工反映偏差大，可以用标准便携式PH计进行比对，根据比对结果决定是否标定四、维护保养内容1、检查电极表面是否有脏物，管路是否有异物等2、检查电极内填充液是否浑浊、变色3、检查介质管路是否堵塞4、检查电极是否破损、开裂5、对电极上脏物进行清洗6、检查饱和KCI溶液是否不足（横河参比电极）五、维护清洗规程1、清洗前首先与相关工艺车间自控工取得联系，并通知现场岗位工2、在取得工艺车间自控工与岗位工同意后，方可进行清洗3、清洗时必须穿戴合格防护用品，戴耐酸碱手套及防护面罩等4、清洗工具必须使用软眼镜布（或软棉布），3%稀盐酸及蒸馏水，5、程序步骤：横河PH计a、先关闭进液阀门后关闭出液阀门b、打开排污阀c、轻轻拧开复合电极上盖，轻拔复合电极，冷却2-3分钟，待温度降低40℃以下d、将电极浸在3%盐酸中，用眼镜布清洗e、待电极上脏物清洗干净后，用蒸馏水冲洗后，将电极装入流通池中，拧紧上盖f、关闭排污阀，打开出液阀门，然后轻轻打开进液阀门，注意流速不要太高E+H PH计①先关闭进液阀门后关闭出液阀门②慢慢拧下测量室下盖，待全部拧下之前先缓慢泄压，注意不要烫伤③待复合电极冷却2-3分钟，后待温度降低40度℃以下，用烧杯装3%HCL溶液浸没电极，用眼镜布清洗，再用蒸馏水冲洗并清洗流通池及测量室下盖④电极上脏物清洗干净后，拧上测量室下盖，松紧适当，注意密封环不要丢掉⑤打开出液阀门，缓缓打开进液阀门，注意流速不要太高⑥观察PH计转换器上PH值及温度值，正常后通知岗位工及自控工六、标定规程1、在标定前必须按照清洗规程进行清洗2、由于我公司使用的电极测量的溶液酸性不同，所以使用的标准溶液的PH值也不同，如油浴使用PH=7和4两种标液，漂白使用PH=7和9.18两种标准溶液。
PH计正确使用与维护
PH计正确使用与维护pH计是一种用于测量溶液酸碱度的仪器，广泛应用于实验室、工业生产和环境监测等领域。
正确使用和维护pH计对于确保测量结果准确且仪器性能稳定非常重要。
本文将详细介绍pH计正确使用和维护的方法。
一、pH计正确使用方法：1.准备工作：b.电极处理：根据电极种类（玻璃电极或者玻璃组合电极）以及使用前的情况，进行正确的电极清洗和处理，如清洗、填充电极，以确保电极表面干净并且电解质填充正常。
2.清洁样品容器：选择与样品性质相匹配的容器，并进行彻底清洁，以避免旧样品对测量结果的干扰。
3.进行样品测量：a.打开pH计电源，等待仪器进行启动和预热。
b.将电极插入样品中，确保电极完全浸泡，并且避免电极与容器壁接触，以减少测量误差。
c.稳定电极：在样品中保持电极稳定，直到测量值稳定。
这通常需要一段时间，具体时间取决于样品的性质和温度。
d.记录测量值：在电极稳定前后的测量值范围内，记录稳定的测量值。
如果样品颜色、浊度等因素影响测量结果，则可能需要采取前处理步骤，如过滤样品或调整样品的颜色校正。
4.清洁和存储：a.清洗电极：使用纯净水和适当的清洗液清洗电极，以去除残余样品和污垢，尤其是在不同样品之间进行测量时。
b.校准电极：根据需要定期校准电极。
在每次使用前必须校准电极，以确保测量结果的准确性。
c.储存电极：使用指定的电极储存液和容器正确储存电极，以保护电极的稳定性和延长使用寿命。
二、pH计正确维护方法：1.定期校准：根据仪器说明书的要求，定期校准pH计。
选择合适的标准缓冲液进行校准，以确保测量结果的准确性。
2.清洁电极：使用纯净水洗涤电极，并在需要时使用适当的清洁剂清洗电极。
注意不要用力刷洗玻璃电极，以免损坏电极敏感膜。
3.准确放置电极：在存放电极时，使用合适的容器和储存液，避免电极的干燥和污染，同时要定期更换储存液，保持电极的稳定性。
4.避免电极受损：在使用过程中，避免将电极直接接触坚硬表面，以防止电极损坏。
pH计操作、使用、清洁、维护、保养标准操作规程
1 主题内容与适用范围本SOP规定了pH计操作、使用、清洁、维护、保养操作规程。
本SOP适用于pH计操作、使用、清洁、维护、保养。
2 引用标准pH计说明书3 职责操作人员负责pH计的使用与日常校准维护。
设备部负责对pH计的使用与维护情况进行监督检查，负责联系pH计的外部校验。
\4 操作内容准备工作安装电极架电极架由底座金属片，支杆和电极夹组成，先将底座金属片安装到仪器底部，注意该金属片可以任意安装在仪器底部的二侧，旋紧螺丝即可。
将支杆旋紧到金属片上，再将电极夹安装到支杆上。
连接电源适配器：将电源适配器插头插入仪器的“DC9V”插座中并插紧。
电源电压应符合适配器上标注的电压要求。
适配器插口内径2.5mm，电源内“ + ”外“–”。
电极插口电极有二个插口：BNC插口连接pH传感器，RCA插口连接温度传感器。
将电极的二个插头分别接入仪器“pH/mV”接口和“TEMP”接口。
注意不要用力拉扯电缆线，否则会接触不良。
保持插头洁净干燥,不要用脏手去触摸插头。
电极使用pH电极浸入溶液后，要搅拌晃动几下再静止放置，以排除气泡干扰，读数更加精确和稳定。
或者可以将电极头部的保护罩旋下进行测试，但要注意小心球泡损坏。
:仪器校准仪器首次使用时应进行三点校准，首先将pH计电极插入标准邻苯二甲酸盐缓冲液（）中进行测量，然后用纯化水清洗pH计电极并甩干，再将pH电极插入标准磷酸盐缓冲液（）中进行测量，之后用纯化水清洗pH计电极并甩干，最后将pH计电极插入标准硼砂缓冲液（）中进行测量，三次测量的差值与标准缓冲液应在内方可进行样品的测量。
溶液测量将pH电极用纯水洗净并甩干，浸入被测溶液中，稍加搅动后静止放置，等LCD显示稳定的测量值和“笑脸”图标时读数，即为所测量的pH值。
pH电极维护和保养日常保养pH电极前端的保护瓶内有适量电极浸泡溶液，电极头浸泡其中，以保持玻璃球泡和液接界的活化。
测量时旋松瓶盖，拔出电极，用纯水洗净即可使用。
PH计标定说明书
E+H PH标定步骤e,h,ph计标定(篇一)PH标定步骤1、用标定液标定。
准备好两种标定液，分别PH=6.86和PH=4 的标定液（化验室可以配制）2、将电极和变送器连接好，用蒸馏水清洗电极后，把电极浸入PH=6.86 的标定液中，然后按CAL键，按+或者-找到Calibration,按CAL 键，会出现，用+或者-将此值修改为6.86后，按CAL键2次，此时屏幕会闪烁一段时间，直到显示值稳定，然后会自动进入，然后把电极取出，用蒸馏水清洗后放置在PH=4的标定液中一段时间，然后按CAL键2次，此时屏幕会闪烁一段时间，直到显示值稳定后会出现变送器计算出的标定斜率,按CAL键，出现计算零点值,按CAL键出现，按CAL键，出现，按CAL键保存标定结果，返回到测量画面。
标定完成。
注意：如果标准液的PH值与变送器的显示值相差过大，会出现标定错误E32，此时标定无法进行。
如果会这样，请：变送器是否有报警?接线是否正确电极是否有损坏电极不可长时间在空气中暴露，长时间暴露会引起电极老化，不用时用饱和KCL或者一般水来浸泡，不要用蒸馏水浸泡。
E H-PH表的标定步骤e,h,ph计标定(篇二)ENDRESS+HAUSER标定步骤：1. 按CAL 键，屏幕显示CODE，用“+”键输入密码222. 屏幕显示CALIBRATE,.按CAL 屏幕显示温度，继续按CAL，屏幕下方显示BUFFER1，上方显示PH值，值后面是个C12，将电极放入6.86缓冲液中，将PH值修改到6.86。
3. 按E键，PH值后面变成C13,再按E键，屏幕闪10秒，稳定后标定完成4. 按E键（自动）屏幕下方显示BUFFER2，上面显示4.00 后面是C14,将电极放入4.00 的缓冲液中5. 按E键，变成C15，再按E键，屏幕闪10秒，稳定后标定完成。
6. 按E键，屏幕出现SLOPE(斜率)显示7. 按E键，屏幕出现ZERO（零点）显示8. 按E键，屏幕出现STATUS(状态OK)显示9. 按E键，屏幕出现STORE（保存YES）,按E键保存，10. 结束。
AbbAX400系列PH分析仪说明书
…2.3 2.3.4
操作页面 双输入 Redox （ORP）
测得的毫伏数 传感器 A
传感器 B
注释 如传感器 A 及 B 的探头类型均设置为 ORP（见 5.3 节），下部 显示行显示 Dual ORP（双 ORP）。
样品温度 传感器 A
传感器 B
注释 仅在温度传感器未设置为 None（无）时才显示测得的温度-见 5.3 节。
传感器A偏移 显示在A：调节偏移中设置的传感器A偏移值-见4.1.3节。
传感器B偏移 显示在B：调节偏移中设置的传感器B偏移值-见4.1.3节。
报警 3 设置为清洗（A3：类型，5.5 节）-见 2.3.6 节。 报警 3 未设置为清洗。
9
…2 操作
…2.3 2.3.5
操作页面 双输入 pH 及 Redox（ORP）
双输入 4 电极电导率及 pH/氧化还原（ORP）
4 电极电导率
双输入 4 电极电导率及溶解氧
4 电极电导率
单输入 2 电极电导率（USP）
2 电极电导率
双输入 2 电极电导率（USP）
2 电极电导率
双输入 2 电极电导率（USP）及 pH/氧化还原（ORP） 2 电极电导率
单输入 pH/氧化还原（ORP）
符号
下列符号可能出现在仪器标签上。
警告-参见手册中的说明 注意-电击危险 保护接地（大地）端子 接地（大地）端子
仅限直流电源 仅限交流电源 直流与交流电源 仪器受到双重绝缘保护
本手册中的信息仅用于帮助我们的用户高效地使用本公司生产的设备。严禁将本手册用于任何其他目的， 未经技术发行部预先许可，不得全部或部分复制本手册的内容。 健康与安全
差分pH输入设计用于含有溶液接地（地线）棒的pH 电极系统。用两个高阻抗放大器分别测量测量电极 及参比电极的信号，并与溶液接地（地线）电势比 较。 测量结果之间的差值即为用于pH测量的数值。
