按钮人行道交通灯设计报告

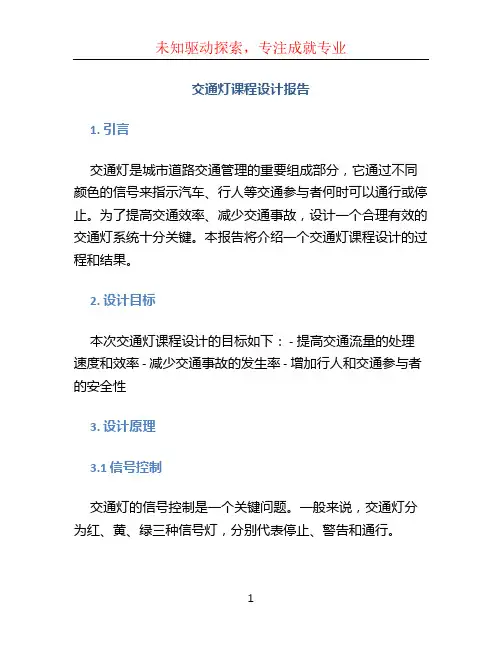

交通灯课程设计报告 (2)
交通灯课程设计报告1. 引言交通灯是城市道路交通管理的重要组成部分，它通过不同颜色的信号来指示汽车、行人等交通参与者何时可以通行或停止。
为了提高交通效率、减少交通事故，设计一个合理有效的交通灯系统十分关键。
本报告将介绍一个交通灯课程设计的过程和结果。
2. 设计目标本次交通灯课程设计的目标如下： - 提高交通流量的处理速度和效率 - 减少交通事故的发生率 - 增加行人和交通参与者的安全性3. 设计原理3.1 信号控制交通灯的信号控制是一个关键问题。
一般来说，交通灯分为红、黄、绿三种信号灯，分别代表停止、警告和通行。
本次设计中，我们采用了定时控制的方式来控制交通灯的信号变换。
根据不同的道路交通情况，我们可以设置不同的时间间隔来控制信号的变换。
3.2 车辆感应为了提高交通流量的处理效率，我们还引入了车辆感应技术。
通过在道路上安装车辆感应器，可以及时地检测到车辆的存在，从而及时调整信号灯的变换。
3.3 行人过街为了提高行人的安全性，我们还在交通灯系统中加入了行人过街功能。
在红灯亮起时，行人可以按下按钮，触发行人灯的变换，以确保行人安全地过马路。
4. 设计过程4.1 规划交通路口结构首先，我们需要规划交通路口的结构。
考虑到交通流量和道路宽度等因素，我们设计了一个十字路口的结构。
4.2 设计信号控制方案根据交通流量的情况，我们设计了一个定时控制的信号方案。
主要包括红绿灯信号的时间间隔和黄灯信号的闪烁时间等。
4.3 安装车辆感应器为了感知车辆的存在，我们在每个道路上安装了车辆感应器。
这些感应器可以及时地检测到车辆的到来，并将信号发送给交通灯控制系统。
4.4 设计行人过街方案在交通灯系统的设计中，我们还考虑了行人的安全性。
我们设计了一个行人过街按钮，在行人需要过马路时，可以按下按钮触发行人灯的变换。
5. 设计实现在设计的过程中，我们使用了如下的工具和技术来实现交通灯系统： - 使用Arduino开发板作为交通灯控制器 - 使用红、黄、绿三种颜色的LED灯作为交通灯信号灯 - 使用车辆感应器进行车辆检测 - 使用按钮模拟行人过街6. 结果与分析经过实际测试和观察，我们发现交通灯系统设计具有以下优点： - 交通流量处理速度明显提高，道路的通行效率得到了提升 - 通过车辆感应器的使用，交通灯能及时地根据道路情况进行信号变换，减少了交通拥堵的可能性 - 行人过街功能提高了行人的安全性，减少了交通事故的发生率然而，我们也发现了一些问题和不足之处： - 当交通流量较大时，仍可能出现交通拥堵的情况，需要进一步优化信号控制方案 - 行人过街功能对于年龄较大、行动不便的行人来说存在一定的困难，在未来的设计中需要考虑到这一点。
(完整word版)按钮式人行横道交通灯PLC控制系统
按钮式人行横道指示灯PLC控制系统应用并行性分支与汇合编程方法设计一个按钮式人行横道指示灯的控制程序，其工作示意图所示。
按钮式人行道交通灯的工作示意图一、实训目的1．熟悉步进顺控指令的编程和用法；2．掌握并行性流程程序的编制；3．掌握按钮式人行横道指示灯的程序设计及其外部接线。
二、实训器材1．可编程控制器模块1台(FX2N-48MR)；2．实训控制台1个；3．电工常用工具1套；4．手持式编程器或计算机1台；5．连接导线若干。
三、实训要求应用并行性分支与汇合编程方法设计一个按钮式人行横道指示灯的控制程序。
控制要求如下：按X0或X1按钮，人行横道和车道指示灯按图9.2所示工作时序点亮。
按钮X0或X1闪5次15S5S20S30S 10S30ST0T1T2T3T4=T5=0.5S 车道绿（Y3）车道黄（Y2）车道红（Y1）人行道红（Y5）人行道绿（Y6）图9.2 按钮式人行横道指示灯的工作时序图四、软件程序1．I/O 点分配X0：左起动；Xl ：右起动；Y1：车道红灯；Y2：车道黄灯；Y3：车道绿灯；Y5：人行道红灯；Y6：人行道绿灯。
2．程序设计方案根据系统控制要求及PLC 的I/O 分配，设计双头钻床的程序如图9.3所示。
说明：1）PLC 从STOP-RUN 时，初始状态S0动作，车道信号为绿灯，人行道信号为红灯；2）当车道两侧行人要过车道时，可分别按人行横道按钮X0或X1，则状态转移到S0和S30，车道为绿灯，人行道为红灯；3）30S后车道为黄灯，人行道仍为红灯；4）再过10S后车道变红灯，人行道仍为红灯，同时定时器T2起动，5S后T2触点接通，人行道变为绿色；5）15S后人行道绿灯开始闪烁（S32人行道绿灯灭，S33人行道绿灯亮），闪烁间隔0.5秒。
6）中S32、S33反复循环动作，计数器C0设定值为5，当循环即闪烁达到5次时，C0常开触点就接通，动作状态向S34转移，人行道变为红灯，期间车道仍为红灯，5S后返回初始状态，完成一个周期的动作。
按钮式人行道交通灯的控制课件
目 录
• 引言 • 交通信号灯系统概述 • 按钮式人行道交通灯系统 • 按钮式人行道交通灯控制系统设计 • 实验及结果分析 • 结论与展望 • 参考文献
01
引言
目的和背景
目的
通过分析行人需求和交通情况，设计和优化按钮式人行道交通灯控制系统，提 高行人通行效率和安全性。
该系统在面对不同交通流量和行人需 求时，其性能和效率有待进一步评估 。
未来研究可以进一步优化系统性能， 提高其稳定性和可靠性，以满足更多 道路条件和行人需求。
07
参考文献
参考文献
《交通工程设计手册 》
《城市交通规划设计 规范》
《交通信号控制与安 全》
THANKS
感谢观看
背景
随着城市交通的发展，人行道交通灯在保障行人安全、缓解交通压力方面起着 重要作用。然而，当前人行道交通灯控制存在一些问题，如等待时间过长、不 合理的时间设置等，需要进一步优化。
研究意义
01
02
03
减少行人等待时间
通过优化交通灯控制系统 ，可以减少行人在等待红 灯变绿的时间，提高行人 的通行效率。
模拟测试
在实验室或实际场景中模 拟测试新系统的性能和效 果，并进行评估和改进。
02
交通信号灯系统概述
交通信号灯系统的定义
01
交通信号灯系统是一种交通管理 系统，用于在道路交叉口或行人 过路处控制车辆和行人的通行， 以保证交通安全和顺畅。
02
它由红绿灯、黄灯和绿灯等组成 ，分别代表停止、警告和正常通 行。
电路设计
应考虑电源、按钮开关、LED灯 等元件的电路连接，确保系统能
够稳定工作。
软件设计

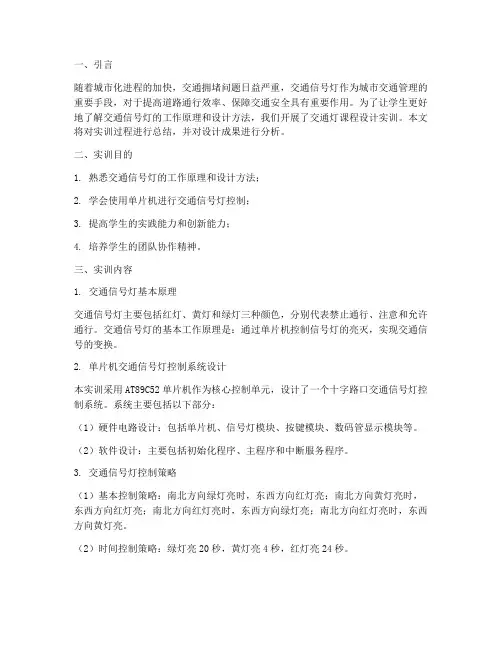

交通灯课程设计实训报告
一、引言随着城市化进程的加快，交通拥堵问题日益严重，交通信号灯作为城市交通管理的重要手段，对于提高道路通行效率、保障交通安全具有重要作用。
为了让学生更好地了解交通信号灯的工作原理和设计方法，我们开展了交通灯课程设计实训。
本文将对实训过程进行总结，并对设计成果进行分析。
二、实训目的1. 熟悉交通信号灯的工作原理和设计方法；2. 学会使用单片机进行交通信号灯控制；3. 提高学生的实践能力和创新能力；4. 培养学生的团队协作精神。
三、实训内容1. 交通信号灯基本原理交通信号灯主要包括红灯、黄灯和绿灯三种颜色，分别代表禁止通行、注意和允许通行。
交通信号灯的基本工作原理是：通过单片机控制信号灯的亮灭，实现交通信号的变换。
2. 单片机交通信号灯控制系统设计本实训采用AT89C52单片机作为核心控制单元，设计了一个十字路口交通信号灯控制系统。
系统主要包括以下部分：（1）硬件电路设计：包括单片机、信号灯模块、按键模块、数码管显示模块等。
（2）软件设计：主要包括初始化程序、主程序和中断服务程序。
3. 交通信号灯控制策略（1）基本控制策略：南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。
（2）时间控制策略：绿灯亮20秒，黄灯亮4秒，红灯亮24秒。
（3）手动/自动控制策略：通过按键切换手动/自动模式，实现交通信号灯的手动控制。
四、实训过程1. 硬件电路搭建：按照设计要求，将单片机、信号灯模块、按键模块、数码管显示模块等硬件电路连接起来。
2. 软件编程：使用C语言编写单片机程序，实现交通信号灯的控制。
3. 系统调试：对系统进行调试，确保交通信号灯工作正常。
4. 优化设计：根据实际情况，对系统进行优化设计，提高系统性能。
五、实训成果1. 成功设计并实现了十字路口交通信号灯控制系统。
2. 系统具有手动/自动控制功能，可满足实际交通需求。
交通灯课程设计报告
交通灯课程设计报告交通灯课程设计报告一、引言交通灯是城市交通管理中不可或缺的一环，它通过指示车辆和行人的通行状况，维护道路交通的有序进行，提高交通安全性。
本报告将对交通灯的设计、原理、控制方式以及发展前景进行探讨。
二、设计交通灯的设计需要考虑到信号显示、亮度、耐用性和易维护性等因素。
通常，交通灯的信号灯由红、黄、绿三个颜色的灯组成，每个颜色的灯有独立的显示装置。
为了保证在不同天气条件下的可见性，交通灯的信号灯通常采用草绿色、黄色和橙红色。
在信号灯显示方面，交通灯要具备明显的色差和亮度，这样才能保证司机和行人能够迅速识别交通灯的状态。
另外，交通灯的灯光还应具备较长的寿命和抗干扰能力，以确保长时间稳定工作。
三、原理交通灯的原理主要基于电路控制。
交通灯通常由电源、信号控制器和信号灯组成。
电源提供电能给信号控制器，信号控制器则负责对不同灯光进行控制。
信号控制器根据预设的时间间隔或检测到的交通流量等信息，自动切换信号灯的显示状态。
当交通灯显示红灯时，表示车辆和行人需要停下等待。
黄灯表示即将转换为红灯，提醒车辆和行人准备停下。
绿灯则表示车辆和行人可以通行。
四、控制方式交通灯的控制方式主要有计时控制、感应控制和远程控制三种。
计时控制是指预先设定好信号灯的显示时间，定期切换信号灯的显示状态。
这种控制方式简单且容易实现，但对交通流量的实际情况适应性不强。
感应控制是通过感应器检测交通流量，并根据检测到的信息进行信号灯的切换。
这种控制方式可以根据实际情况动态调整信号灯的显示状态，适应交通流量的变化。
常用的感应器包括磁敏感传感器和红外线传感器等。
远程控制是利用通信技术将信号控制器与交通管理中心相连，由交通管理人员根据交通情况进行远程控制。
这种控制方式可以针对特定路段的交通情况进行即时调控，提高交通效率和安全性。
五、发展前景随着城市交通的不断发展和改善，交通灯的技术也在不断创新和更新。
未来，交通灯有望实现智能化和信息化。
按钮式人行横道交通灯设计
目录1.课程设计的目的 (1)2.课程设计的题目和要求 (1)2.1课程设计的题目 (1)2.2课程设计的要求 (1)3.课程设计内容 (2)3.1按钮人行道系统的CPU选择及I/O端口的分配 (2)3.1.1 CPU的选择 (2)3.1.2 I/O端口分配 (2)3.2按钮人行道系统的闪烁电路 (3)3.3按钮人行道系统的顺序功能图 (4)3.4按钮人行道系统的梯形图 (6)3.5调试 (9)4.设计总结 (9)1.课程设计的目的课程设计是对学生综合运用本门课程及相关知识解决问题能力的培养和训练，加深对知识的理解。
通过此次课程设计,主要训练和培养学生查询资料、方案的比较选择,以及运用简洁的文字,清晰的图表来表达自己设计思想等能力。
从而锻炼分析、解决实际问题的本领,真正实现由知识向智能的转化。
并且通过此综合训练,为以后毕业设计打下一定的基础。
2.课程设计的题目和要求2.1 课程设计的题目:按钮人行道系统设计2.2 课程设计的要求（1）熟悉题目，收集资料，明确课题要求，为设计工作做准备。
（2）总体设计，正确设计方案，完成硬件和软件的设计。
（3）画出PLC外部接线图，顺序功能图，时序图和梯形图，并作简要说明。
（4）写出系统调试结果，整理设计方案。
设计按钮式人行横道指示灯其工作示意图如图2.2.1所示图2.2.13.课程设计内容由于设计要求中信号灯亮有时间限制及闪烁，故采用定时器进行时间控制，闪烁电路完成闪烁，在程序中使用顺序控制继电器来控制灯的亮灭，利用自锁、互锁实现顺序控制。
在正常情况下公路上只允许车辆通行，车道保持绿灯，人行道也一直保持红灯，当有人需要过马路时，按下车道两侧设有的开关X0或X1，人行道收到信号送入端子任选SL-200 PLC中，SL-200 PLC在接受信号后开始执行相应程序。
3.1 按钮人行道系统的CPU选择及I/O端口的分配3.1.1 CPU的选择由于公路两侧各有一按钮，固有两个输入。
交通灯课程设计报告
5、教学内容
《交通灯课程设计报告》
5.1创意交通灯模型制作
-指导学生运用各种材料制作创意交通灯模型，提高动手操作能力。
-鼓励学生尝试使用环保材料，培养环保意识。
5.2交通灯智能控制技术
-介绍智能交通灯系统的基本原理，如传感器技术、自动控制技术等。
-探讨现有交通灯系统的不足，提出优化方案。
-鼓励学生思考如何通过技术创新来提升交通灯系统的智能性和效率。
2.5课后延伸活动
-安排课后研究任务，让学生调查不同地区的交通灯特点和功能。
-布置创意作业，鼓励学生设计未来智能交通灯系统的蓝图。
3、教学内容
《交通灯课程设计报告》
3.1交通灯电路模拟
-引导学生了解交通灯的基本电路原理，使用简单的电子元件进行电路搭建。
交通灯课程设计报告
一、教学内容
《交通灯课程设计报告》
本节课选自小学四年级信息技术课程中“计算机与生活”章节，教学内容主要包括：
1.认识交通灯：介绍交通灯的组成部分、功能及其在生活中的应用。
2.交通灯编程设计：利用Scratch编程软件，设计一个简单的交通灯控制系统。
3.交通灯控制系统原理：了解交通灯控制系统的基本原理，如红绿灯变换规律、行人过马路提示等。
5.5课后拓展研究
-鼓励学生利用网络、图书馆等资源，进行交通灯相关领域的拓展研究。
-布置研究性学习任务，让学生深入探讨交通灯技术的发展历程及其对未来交通的影响。
4.3交叉学科融合
-探索交通灯设计中的跨学科知识，如物理学、工程学、计算机科学等。
-鼓励学生将不同学科的知识综合运用到交通灯设计项目中。
4.4交通流量分析
交通灯设计实验报告
一、实验目的1. 理解交通灯控制系统的基本原理和设计方法。
2. 掌握使用单片机进行交通灯控制系统的设计与实现。
3. 培养动手实践能力和团队协作精神。
二、实验原理交通灯控制系统是城市交通管理的重要组成部分，其主要目的是通过红、黄、绿三种信号灯的变换，实现对车辆和行人的有序通行。
本实验采用单片机作为控制核心，通过编写程序实现对交通灯的控制。
三、实验设备1. 单片机开发板（如51单片机开发板）2. 交通灯模块（红、黄、绿三色LED灯）3. 按键模块4. 数码管模块5. 电阻、电容等电子元器件6. 调试工具（如万用表、示波器等）四、实验步骤1. 系统设计（1）确定交通灯控制系统的功能需求：实现红、黄、绿三色LED灯的交替闪烁，满足交通信号灯的基本要求。
（2）设计系统框图：单片机作为核心控制单元，通过编写程序实现对交通灯的控制。
系统框图如下：```+------------------+ +------------------+ +------------------+| | | | | || 单片机 |-------| 交通灯模块 |-------| 按键模块|| | | | | |+------------------+ +------------------+ +------------------+```（3）编写程序：根据系统需求，编写单片机控制程序，实现红、黄、绿三色LED灯的交替闪烁。
2. 硬件搭建（1）将单片机开发板与交通灯模块、按键模块、数码管模块等连接。
（2）根据电路原理图，连接电阻、电容等电子元器件。
（3）使用万用表测试电路连接是否正确。
3. 软件编程（1）使用C语言编写单片机控制程序。
（2）编译程序，生成可执行文件。
（3）将可执行文件烧录到单片机中。
4. 系统调试（1）使用示波器观察单片机引脚输出波形。
（2）检查交通灯模块是否正常工作。
（3）使用万用表测试按键模块是否正常工作。
（4）根据实际情况调整程序参数，确保系统稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012/2013（2）学期
《电气控制与PLC应用》课程设计说明书
设计题目：按钮人行道控制设计报告
专业班级：电气11-2
指导教师：
学生姓名：
学号：
设计时间：2013年7月1日~12日
目录
一、设计题目 (1)
二、控制要求 (1)
三、设计内容 (1)
1. 按钮式人行道交通灯的工作过程及原理分析 (1)
2.按钮人行道控制的I/O分配 (2)
3.按钮人行道控制的顺序功能图 (3)
4.按钮人行道控制的时序图 (4)
5.按钮人行道控制的梯形图 (4)
总结 (6)
参考文献 (7)
一、设计题目
按钮人行道控制设计报告
二、控制要求
正常情况下，主干道的汽车通行，即Y003绿灯亮，Y005红灯亮；当行人想过马路，就按按钮。
当按下按钮X000（或X001）之后，主干道交通灯从绿（5s）→绿闪（3s）→黄（2s）→红（20s），当主干道红灯亮时，人行道从红灯亮转为绿灯亮，15s以后，人行道开始闪烁，闪烁5s后转入主干道绿灯亮，人行道红灯亮。
如下表：
三、设计内容
正常情况下横道只允许车辆通行，车行道保持绿灯亮，人行道道口处指示灯保持红灯亮，在车道两侧各设有开关，人想过横道时，需要按下开关，人行道收到的信号送入端子任选PLC中，PLC在接受有人要走人行道信号，执行相应的程序。
1.按钮式人行道交通灯的工作过程及原理分析
按钮人行道图
2.按钮人行道控制的I/O分配
（1）PLC是用来执行具体的控制，具体的工艺要求和具体的工作环境决定了如何具体选择PLC的系统配置和I/O模块。
一般从PLC的内存容量大小和PLC 的CPU最多能支持1/0点数多少这两个方面来考虑。
见图1
图1 按钮人行道外部接线图
（2）PLC所需的I/O点个数
输人信号端:2个人行道的手动开关，作为人要过人行道的输入指令。
输出信号端：5个信号灯，分别控制车行道和人行道的红绿灯。
表1 I/O分配方式
3.按钮人行道控制的顺序功能图
猪肝道的一个工作周期分为4步，分别为绿灯亮、绿灯闪烁、黄灯亮和红灯亮，用M1~M4表示。
人行道的一个工左周期分为3步，分别为红灯亮、绿灯亮和绿灯闪烁，用M5~M7表示。
再加上初始步M0，一共有8步构成。
各按钮和定时器提供的信号是各步之间的转换条件。
顺序功能图如下图：
顺序功能图
4.按钮人行道控制的时序图
时序图5.按钮人行道控制的梯形图
图如下：
梯形图
指令程序
指令程序图
总结
回顾起此次课程设计，至今我仍感慨颇多，从理论到实践，在整整半个月的日子里，我学到很多很多的东西，不仅巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的内容。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才是真正的知识，才能提高自己的实际动手能力和独立思考的能力。
在设计的过程遇到了各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，通过这次课程设计，把以前所学过的知识重新温故，巩固了所学的知识。
在整个设计过程中，经常遇到各种问题，在编写梯形图时认为正确的，但经过上机实验，发现总是有连线，编程等个方面的问题，无法实现。
回顾本次课程设计，在这两个星期的时间里，我收获很多，不仅巩固了所学知识，将相应知识运用于实践，而且学到很多课本以外的内容。
通过这次课程设计使我懂得了理论与实践结合的重要性，只有将所学运用到实践中才是真正学懂了，才能提高自己的动手能力和独立思考能力。
在查找和整理资料过程中，我获得了更广泛的PLC 的相关知识，对此有了更深层次的认识。
对一些辅助画图的工具（AutoCAD）的简单使用，能达到基本掌握，熟练使用。
还要感谢我的指导老师，杨老师对我的指导，在我有困难时，提了很多的宝贵意见，对我非常有帮助，是我成功完成这次设计的重要因素之一。
参考文献
[1]建筑电气控制技术，马小军主编，机械工业出版社，2003
[2]电气控制与PLC应用，胡汉文丁如春主编，人民邮电出版社，2009
[3]可编程控制器教程，黄云龙主编，科学出版社，2003
[4]可编程控制器应用技术，张万忠主编，化学工业出版社，2002
[5]十字路口交通灯的PLC控制，来自三笔网
[6]可编程控制器原理及应用教程，王晖主编，清华大学出版社出版，2004。
