室内排水管道及配件安装技术交底
室内给水管道安装技术交底四篇
室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。
二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
管件及管件均应有出厂合格证。
（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。
（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
（3）立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。
三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。
参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。
有问题及明与设计和有关人员研究解决，办好变更洽商记录。
室内排水管道技术交底
5、排水管道的检查口、通气管的安装高度必须符合设计或规范要求，地漏的安装高度应低于瓷砖面3~5mm。
6、排水口的安装尺寸：各地面排水口的安装尺寸必须按照有关的产品型号和：填发日期：年月日
建设单位
单位工程名称
工程部位
室内排水管道安装工程
接受交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量检验标准
技术交底内容：
施工前仔细阅读图纸和有关设计说明，联系图纸会审提出的问题和设计变更等相关内容，按照技术交底和施工规范要求进行施工。
1、施工前准备：室内排水管安装必须是先吊线修洞，先装好管道支架后，再进行管道安装。支架的安装，要求使不同管径的管道的中心线处于统一轴心，支架的间距必须符合要求。
2、管道支架的选用与加工：室内部分采用塑料管卡。塑料管卡外露的金属部分要加保护套管。严禁用木头作为管卡入墙固定用。
3、选材与下料：本楼室内使用的排水管材采用的是PVC-U管，首先应对照图纸选择与图纸相对应的管件，以现场实测为依据进行下料安装。
7、通球、灌水试验：排水立管安装完毕后要进行通球试验，一层排水管道安装完毕后要进行灌水试验。
8、产品保护：排水管道安装完成后，要用尼龙薄膜做产品保护。
9、通水试验：排水管道系统在交付使用前做通水试验。
交底人：
室内排水管道安装安全技术交底
室内排水管道安装安全技术交底
1. 安全技术交底的目的和范围
本次室内排水管道安装安全技术交底的目的是为了保障施工人
员的安全，并确保排水系统的正确安装和运行。
该交底适用于室内
排水管道的安装过程。
2. 安装前的准备工作
在安装室内排水管道之前，必须进行以下准备工作：
- 制定详细的施工方案，包括材料选择、施工流程和安全措施。
- 确保施工人员具备相应的技术知识和操作技能。
- 在施工现场设置明显的安全警示标志，提醒工人注意安全。
3. 管材和接头的选择
选择适当的管材和接头是确保排水系统安全运行的重要步骤。
应根据实际情况选择具有耐腐蚀、强度合适的管材和接头，并确保
其符合相关安全标准和规范要求。
4. 安装过程中的安全措施
在安装过程中，必须采取一系列安全措施，以保障施工人员的安全。
包括但不限于：
- 穿戴适当的个人防护装备，如手套、口罩和安全鞋。
- 在施工现场设置合适的防护措施，如警示标志、警戒线等。
- 严禁使用损坏或老化的工具和设备。
- 注意施工现场的通风条件，确保空气流通。
- 防止火源接近施工区域，严禁在有易燃气体存在的环境下施工。
5. 完工验收及安全培训
室内排水管道安装完工后，应进行全面的验收，确保系统安全运行。
同时，对施工人员进行安全培训，提高其安全意识和操作技能。
结论
室内排水管道安装安全技术交底是保障施工人员安全和排水系统正常运行的重要环节。
施工人员必须遵守相关安全措施，确保安装过程安全，并及时进行完工验收和安全培训。
室内给排水管道安装技术交底
室内给排水管道安装技术交底一、工程概况按照设计图纸实验配套区工程给排水系统由12个单体组成，另包括实验配套区外的单体。
室内给水管道采用PP-R管道，热熔连接，室内排水管道采用UPVC 管，粘接连接。
二、施工顺序给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管→试压→保温→与设备连接。
三、施工预备操作方式：班组在施工进程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量查验评定标准等要求进行施工。
安全注意事项：施工人员必需严格遵守国家安全劳动保护法，所有进入施工现场人员，要同意安全教育、防火教育，学习安全法规，并做好记录。
自检记录：施工班组生产的产品，要依据设计图、施工规范、质量查验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。
限额领料：班组应限额领料，以控制材料浪费。
四、PP-R给水管安装1、给水管道施工工艺流程：安装预备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐、保温→完工验收。
二、施工预备给水管道安装工程正式施工前，施工人员第一要熟悉图纸，进行技术交底和材料预备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。
在土建主体施工时，由于本工程生活楼楼板大部份为现浇，因此要特别注意各类套管的预留及预埋件的预埋，进行严格的技术复核，并及时办理隐蔽手续。
在浇筑混凝土时，安装应派专人负责值班，及时解决现场出现的问题。
本工程的给水管道主要施工方式有热熔连接（PP-R塑料管）PP-R管是聚丙烯改性的环保型塑料管材,洗手间给水管全数采用PP-R管和与之配管的管件连接，管件与管材、管材与管材连接采用PP-R热熔方式连接，洗手间除吊顶内安装外采用暗敷，土建墙体砌好后，在粉灰之前，应按照图纸洗手间大样图将管槽砖墙凿好，并处置干净，管道穿墙加设钢套管，套管应比管子大两号，长度与墙体相等。
3、管材、管件质量要求：管材、管件的颜色应一致，无色泽不均及分解变色线。
室内UPVC排水管道安装技术交底
室内UPVC排水管道安装技术交底本次施工的内容为凤鸣小区公租房项目中1#楼（29F）、2#（28F）楼标准层住宅、商业、管道竖井排水管道及配件安装。
执行标准为《建筑给排水及采暖工程质量验收规范》GB-2002.本次交底的内容为UPVC室内排水管道的安装。
在施工准备方面，管材要求为硬质聚氯乙烯（UPVC），卫生间选用加强型实壁螺旋消音排水管（12肋型），厨房、阳台及管道竖井选用实壁螺旋消音排水管（6肋型）。
所用粘接剂应是同一厂家配套产品，并与卫生洁具连接相适宜，并有产品合格证。
管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
其它材料包括粘接剂、卡件、螺栓、螺母、肥皂等。
主要工具包括冲击钻、切割机（或手锯）、活扳手、手锤、螺丝刀、水平尺、钢卷尺、毛刷、棉布、线坠、墨斗、人字梯等。
作业条件要求管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。
沿管线安装位置的模板及杂物清理干净，安装场地无障碍物，托吊卡件均已安装牢固，位置正确。
室内弹出房间尺寸线及准确的水平线。
施工工艺流程为安装准备→预制加工→立管安装→支管安装→卡件固定→封口堵洞。
预制加工时，根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外毛刺。
立管安装时，先将立管放置在安装位置上，然后用卡件将其固定。
支管安装时，根据图纸要求和实际情况，测量支管长度，进行断管，然后用卡件将其固定在立管上。
最后进行卡件固定和封口堵洞的工作。
5.6 阻火圈安装：在高层建筑内，塑料排水管道应在明敷立管穿越楼层的贯穿部位下方设置阻火圈。
5.7 UPVC排水管支吊架安装要求：UPVC排水管道支吊架的最大间距应符合下表的规定：排水塑料管道支吊架最大间距（单位：mm）管径（mm）立管横管50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.65.8 UPVC排水管道坡度安装要求：UPVC排水水平干管管道的坡度必须符合下表的设计要求：生活污水塑料管道坡度项次 1 2 3 4 5管径（mm） 50 75 110 125 160坡度（‰）＞25 ＞15 ＞12 ＞10 ＞75.9 UPVC排水管道试验：安装完UPVC排水管道后，水平干管管道必须进行闭水试验，灌水高度不低于上一层的检查口下沿。

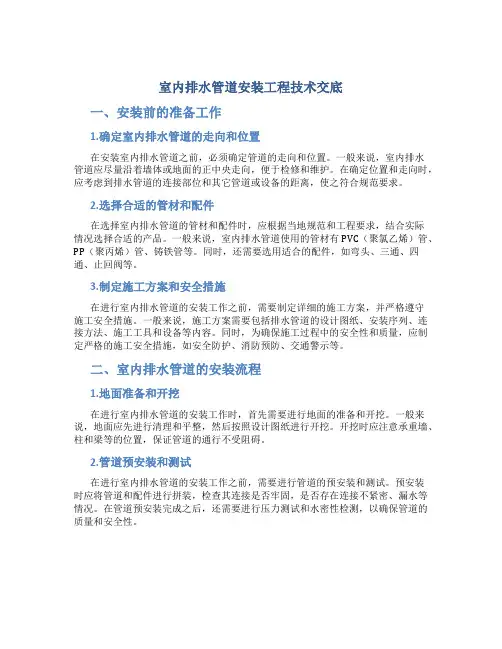

室内排水管道安装工程技术交底
室内排水管道安装工程技术交底一、安装前的准备工作1.确定室内排水管道的走向和位置在安装室内排水管道之前，必须确定管道的走向和位置。
一般来说，室内排水管道应尽量沿着墙体或地面的正中央走向，便于检修和维护。
在确定位置和走向时，应考虑到排水管道的连接部位和其它管道或设备的距离，使之符合规范要求。
2.选择合适的管材和配件在选择室内排水管道的管材和配件时，应根据当地规范和工程要求，结合实际情况选择合适的产品。
一般来说，室内排水管道使用的管材有PVC（聚氯乙烯）管、PP（聚丙烯）管、铸铁管等。
同时，还需要选用适合的配件，如弯头、三通、四通、止回阀等。
3.制定施工方案和安全措施在进行室内排水管道的安装工作之前，需要制定详细的施工方案，并严格遵守施工安全措施。
一般来说，施工方案需要包括排水管道的设计图纸、安装序列、连接方法、施工工具和设备等内容。
同时，为确保施工过程中的安全性和质量，应制定严格的施工安全措施，如安全防护、消防预防、交通警示等。
二、室内排水管道的安装流程1.地面准备和开挖在进行室内排水管道的安装工作时，首先需要进行地面的准备和开挖。
一般来说，地面应先进行清理和平整，然后按照设计图纸进行开挖。
开挖时应注意承重墙、柱和梁等的位置，保证管道的通行不受阻碍。
2.管道预安装和测试在进行室内排水管道的安装工作之前，需要进行管道的预安装和测试。
预安装时应将管道和配件进行拼装，检查其连接是否牢固，是否存在连接不紧密、漏水等情况。
在管道预安装完成之后，还需要进行压力测试和水密性检测，以确保管道的质量和安全性。
3.正式安装和施工在管道预安装和测试完成之后，即可进行正式的管道安装和施工工作。
在安装过程中，应按照设计图纸和施工方案，逐步完成管道的连接、弯曲、支座和夹件的安装等工作。
安装完成后，还需要进行终检和验收，确保管道安装的质量和安全性。
三、常见的室内排水管道施工质量问题及解决方法1.管道连接不紧密管道连接不紧密是指在管道连接处存在缝隙，导致漏水或者排污不畅。
室内排水管道安装工程技术交底记录
室内排水管道安装工程技术交底记录1. 工程介绍本工程为某商业建筑的室内排水管道安装工程，总长度约为2000米。
本工程主要施工内容包括：排水管道、检查井、水泥混凝土地面及排水沟的铺设。
2. 施工方式2.1 排水管道类型排水管道将采用PVC排水管道，其管径为50-200mm。
在弯曲、分支等部分采用弯头、三通、四通等管件。
2.2 施工步骤1.确定施工区域，并划定安装路线。
2.开挖槽口，并确保槽口边缘整齐，无明显裂缝和凸起。
3.安装管道。
管道应垂直铺设，管道间距应符合国家建筑标准，管道与墙面、地面接触部位应使用防水胶粘。
4.安装检查井。
根据建筑设计要求，在管道的拐弯处、分支口、水平方向改变处安装检查井。
5.测试管道。
在管道安装完成后，使用水泵进行水压试验，确保管道密封无漏水情况。
6.进行修整工作。
对于管道连接处、弯曲处等不平整部位，需进行修整工作，保证管道平整美观。
7.安装水泥混凝土地面及排水沟。
在管道安装完毕之后，按照设计要求进行水泥混凝土地面及排水沟铺设工作。
3. 安全注意事项1.施工过程中，应按照安全要求进行作业。
2.工人应当正确定位、稳固用脚，使用尽可能多的工具和专用设备，并固定好工具和设备。
3.工人应遵守工程现场管理制度，确保各项安全措施的有效执行。
4.施工期间，应严格遵守环保要求，保证施工过程中不产生污染和噪声。
4. 工程验收及保养4.1 工程验收管道安装完成后，应委托专业机构进行水压试验，确保管道密封无漏水情况。
同时，还应对管道安装质量、安装位置、接口是否牢固等进行验收。
4.2 工程保养本工程的管道安装需要长期使用，因此在验收结束后，还要加强管道的日常保养。
保养内容包括清洗、排水、除菌、维护管道密封性等。
5.本工程涉及面广，要求施工人员必须熟悉工程要求，严格遵守施工规定，确保工程的质量和安全。
同时，还要注意工程保养，延长工程使用寿命。
室内排水管道安装技术交底
室内排水管道安装技术交底一、概述在工程建设中，室内排水系统是不可或缺的一部分，而室内排水管道安装则是实现室内排水系统功能的基础。
为了确保住宅、公共建筑等场所的安全性和卫生性，对于室内排水管道的安装必须严格遵循相关标准和技术规范。
二、管道选择室内排水管道主要分为PVC管、PP管、HDPE管、铸铁管等，各种管道材料有其特点和应用范围。
1、PVC管PVC管道是以聚氯乙烯为主要原材料制成的管道，具有耐腐蚀、密封性好、重量轻、安装方便等优点。
适用于建筑物内部的排水和通风管道。
2、PP管PP管道是以聚丙烯为主要原材料制成的管道，具有高温抗力、耐腐蚀、柔性好等特点。
适用于排放温度较高的废水、化学品等。
3、HDPE管HDPE管道是以高密度聚乙烯为主要原材料制成的管道，具有抗冲击、耐腐蚀、高静音、抗老化等优点。
适用于大型排水工程。
4、铸铁管铸铁管道是一种传统材料，具有抗压强度高、使用寿命长等优点。
适用于高层建筑内部排水管道。
在实际工程中，应根据工程项目的实际需求进行选材。
三、管道安装1、前置工作在室内排水系统安装前，需进行施工准备工作。
包括确认室内排水管道的路线和位置、计算管道的坡度、设计排水孔等。
2、管道安装步骤室内排水管道安装一般包括以下步骤：1.安装管道支架，使管道固定在相应位置。
2.割开管道，使管道能够拼接，拼接之前需进行除锈、清洗等处理。
3.在孔洞处安装衬套，衬套应该与管道接口处准确对齐。
4.进行管道的拼接，注意管道的垂直度和坡度是否符合标准规范。
5.安装排水系统中所需的附件和配件，如法兰、弯头、三通等。
3、管道安装注意事项在室内排水管道安装过程中，还需要注意以下问题：1.确保所有管件和附件符合相关标准，防止出现漏水、渗水等问题。
2.管道拼接处应该严密、牢固，不得出现受力不均、翻边、塌陷等现象。
3.管道的坡度应符合规范要求，以保证排水顺畅。
4.各种管道应作标识，标明管道种类、管道方向等，方便日后使用和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底内容：
编号
交底日期 分项工程名
称 页数
2010 年 8 月 10 日 室内排水管道及配件安装
共 4 页，第 2 页
4.2 干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入 地下时，按设计坐标、标高、坡向、坡度开挖糟沟并夯实。采用托吊管安装时应 按设计坐标、标高、坡向做好托、吊架。施工条件具备时，预制加工好的管段， 按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部 粘连，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩节 上沿距地坪或蹲便台 70—100mm。干管安装完后应做闭水试验，出口用充气橡胶 堵封闭，达到不渗漏，水位不下降为合格。地下埋设管道应先用细沙回填至管上 皮 100mm，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡 度。最后将预留口封严和堵洞。 4.3 立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大， 更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的 立管运到安装部位。首先清入端应先划好插入长度标记，然后涂上肥皂液，套上 锁母及 U 型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标 记为止（一般预留胀缩量为 20—30mm）。合适后即用自制 U 型钢制抱卡紧固于伸 缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可 堵洞，并将上层预留伸缩节封严。 4.4 支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支 搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。 将支管水平初步吊起，涂抹粘结剂，用力推入预留口。根据管段长度调整好坡 度。合适后固定卡架，封闭各预留管口和堵洞。 4.5 器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标 高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编 号。安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直， 封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试 验。合格后，撤去橡胶堵，封好扫除口。 4.6 排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按 分项工序进行。卫生洁具及设备安装后，必须进行通水试验。且应在油漆粉刷刷 最后一道工序前进行。 4.7 地下埋设管道及出层顶透气立管如不采用硬质聚氯乙烯排水管件而采用下水 铸铁管件时，可采用水泥捻口。为防止渗漏，塑料管插接处用粗砂纸将塑料管横 向打磨粗糙。 4.8 粘接剂易挥发。使用后应随时封盖。冬季施工进行粘接时，凝固时间为 2— 3min。粘接场所应通风良好，远离明火。
室内排水管道及配件安装技 术交底
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
表 C013 技术交底记录
工程名称 兴隆丽景城 A—26 号楼
施工单位 长春建设股份有限公司 交底摘要 室内塑料排水管道安装
交底内容：
编号
交底日期 分项工程名
称 页数
2010 年 8 月 10 日 室内排水管道及配件安装
签 交底人
4 审核人
字 栏
接受交底人
工程名称底记录
5
施工单位 交底摘要
长春建设股份有限公司 室内塑料排水管道安装
交底日期 分项工程名
称
页数
2010 年 8 月 10 日 室内排水管道及配件安装
共 4 页，第 3 页
交底内容：
5.质量标准 5.1 保证项目 （1）管道的材质、规格、尺寸、粘结剂的技术性能必须符合设计要求。 （2）隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求和施工规范规 定。
丙酮除掉。用毛刷涂抹粘结剂，先涂抹承口后涂抹插口，随即用力垂直插入，插
入粘结时将插口稍作转动，以利粘结剂分布均匀，约 30 秒至一分钟即可粘结牢
固。粘牢后立即将溢出的粘结剂擦拭干净。多口粘连时应注意预留口方向。
签 交底人
审核人
2
字 栏
接受交底人
表 C013 技术交底记录
3
工程名称 兴隆丽景城 A—26 号楼
共 4 页，第 1 页
室内塑料排水管道安装 1、材料要求 1.1 管材为硬质聚氯乙烯（UPVC）。所用粘结剂应是同一厂家配套产品，应与卫 生洁具连接相适宜，并有产品合格证及说明书。 1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠 度不大于 1%。管件造型应规矩、光滑、无毛刺。承口应有梢度，并与插口配套。 1.3 其它材料：粘结剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。 2.主要机具 2.1 手电钻、冲击钻、手锯、钢刮板、活板手、手锤、水平尺、套丝板、毛刷、 棉布、线坠等。 3.作业条件 3.1 埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。 3.2 安装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标 高、坐标的排列有无矛盾。预留空洞、预埋件已配合完成。土建模板已拆除，操 作场地清理干净，安装高度超过 3.5 米应搭好架子。 3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹 好，粗装修抹灰工程已完成。安装场地无障碍物。 4.操作工艺:工艺流程
检验方法：检查区（段）灌水试验记录，管材出厂证明及粘结剂合格证。 （3）管道的坡度必须符合设计要求或施工规范规定。
检查方法：检查隐蔽工程记录或用水准仪（水平尺）、接线和尺量检查。 （4）管道及管道支座（墩），严禁铺设在冻土和未经处理的松土上。
检查方法：观察检查或检查隐蔽工程记录。 （5）排水塑料管必须按设计要求装伸缩节。如设计要求，伸缩节间距不大于 4m。
安装准备
预制加工
干管安装
立管安装
支管安装
卡件固定
封口堵洞
闭水试验
通水试验
4．1 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加
工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用刮刀除掉断口内外
飞刺。粘结前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。
试插合格后，用棉布将承插口需粘结部位的水分、灰尘擦拭干净。如有油污需用
