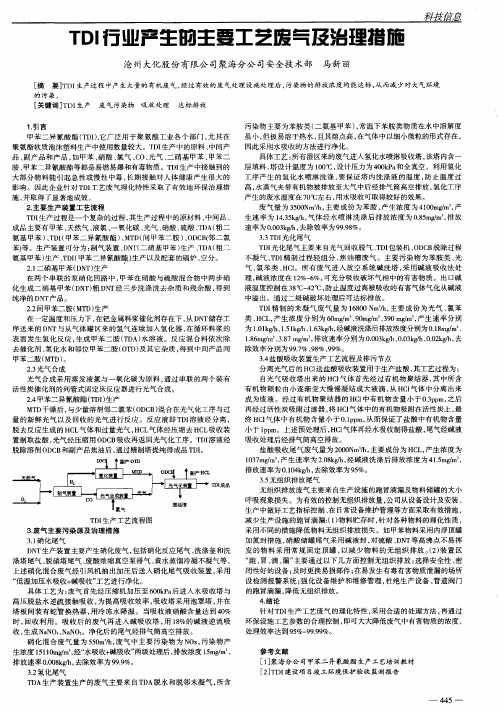

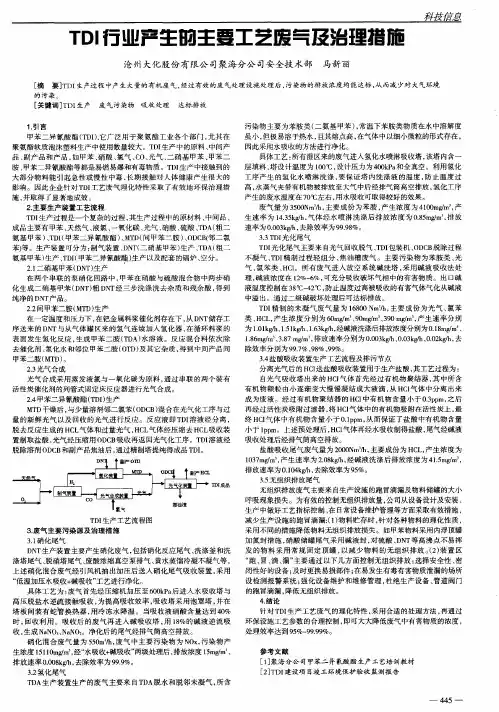

TDI行业产生的主要工艺废气及治理措施
Ｔ Ｄ Ｉ 光化尾气主要来 自光气 回收脱气 、 Ｔ Ｄ Ｉ 包装机 、 Ｏ Ｄ Ｃ Ｂ脱除过程
不凝 气 、 Ｔ Ｄ Ｉ 精制 过程轻组 分 、 焦油 槽废气 。主要污染 物为苯胺 类 、 光 气、 氯苯类 、 ＨＣ １ 。所有 废气进 入放空 系统碱洗 塔 ， 采 用碱液 吸收法处 理， 碱液 浓度在 １ ２ ％一 ６ ％， 可充分吸收破坏气相 中的有 害物质。出 口碱 液温度控制在 ３ ８ ℃一 ４ ２ ￣ Ｃ， 防止 温度过 高被 吸收的有害气体气化从碱液 中溢 出。通过二级碱破坏处理后可达标排放 。 Ｔ Ｄ Ｉ 精 制的未 凝气 废气 量为 １ ６ ８ ０ ０ Ｎ ｍ ／ ｈ ， 主要成份 为光 气 、 氯苯 类、 Ｈ Ｃ Ｌ ， 产 生浓度分 别为 ６ ０ ｍ ｇ ／ ｍ 、 ９ ０ ｍ ｇ ｍ 、 ３ ９ ０ ｍ ｇ ／ ｍ ， 产生速率 分别 为１ ． Ｏ ｌ ｋ ｇ ／ ｈ 、 １ ． ５ ￣ ｋ ｇ ／ ｈ 、 １ ． ６ ３ ｋ ｇ ／ ｈ ， 经碱液洗涤后排放浓度分别为０ ． １ ８ ｍ ｇ ／ ｍ 、 １ ． ８ ６ ｍｇ ／ ｍ 、 ３ ． ８ ７ ｍｇ ／ ｍ ， 排放速率分别 为 ０ ． ０ ０ ３ ｋ ｇ ／ ｈ 、 ０ ． ０ ３ ｋ ｇ ／ ｈ、 ０ ． ０ ２ ｋ ｇ ／ ｈ ， 去
２ ＿ ３ 光气合成 光气合成 采用蒸发 液氯与一氧 化碳 为原料 ， 通过 串联 的两个装有 活性炭催 化剂的列管式 固定床反应器进行光气合成 。 ２ ． ４甲苯二异氰酸Ｉ ￣（ Ｔ Ｄ Ｉ ） 生产 ＭＴ Ｄ干燥后 ， 与少量溶剂邻二氯苯 （ Ｏ ＤＣ Ｂ ） ￣合在光气化工序 与过 量 的新鲜 光气 以及 回收 的光气进行 反应 。反 应液 即Ｔ Ｄ Ｉ 溶液 经分离 ， 脱去反应 生成 的 Ｈ Ｃ Ｌ 气体和过量 光气 ， Ｈ Ｃ Ｌ 气体经 压缩去 Ｈ Ｃ Ｌ 吸收装
甲苯二异氰酸酯安全技术说明书
操作注意事项：
在通风良好处操作。穿戴合适的个人防护用具。避免接触皮肤和进入眼睛。远离热源、火花、明火和热表面。采取措施防止静电积累。
储存注意事项：
储存于阴凉、干燥、通风良好的不燃库房。远离火种、热源。包装密封. 防止受潮和雨淋。应与酸类、氧化剂、潮湿物品等分开存放。搬运时要轻装轻卸，防止包装及容器损坏。操作现场不得吸烟、饮水、进食。分装和搬运作业要注意个人防护。
第八部分：接触控制/个体防护
工程控制：
提供充分的排风。现场应备有冲洗眼及皮肤的设备。
呼吸系统防护：
可能接触其粉尘时，应该佩戴防毒口罩。紧急事态抢救或逃生时，佩戴自给式呼吸器。
眼睛防护：
戴化学安全防护眼镜。
身体防护：
穿防腐工作服。
手防护：
戴橡胶手套。
第九部分：理化特性
pH：
无资料
熔点(℃)：
无资料
沸点(℃)：
第三部分：成分/组成信息
第四部分：急救措施
皮肤接触：
用流动清水冲洗，若有灼伤，按碱灼伤处理。
眼睛接触：
拉开眼睑，用流动清水冲洗 15 分钟。就医。
吸入：
脱离现场至空气新鲜处。呼吸困难时给输氧。防治肺水肿。
食入：
误服者，口服牛奶、豆浆或蛋清，就医。
第五部分：消防措施
危险特性：
燃烧室可能会释放毒性烟雾。加热时，容器可能爆炸。暴露于火中的容器可能会通过压力安全阀泄露处内容物。受热火接触火焰可能会产生膨
胀或爆炸性分解。
灭火方法：
二氧化碳、干粉。禁止用水。
第六部分：泄漏应急处理
应急处理：
隔离泄漏污染区，周围设警告标志，切断火源。建议应急处理人员戴好防毒面具，穿一般消防防护服。不要直接接触泄漏物，禁止向泄漏物直接喷水，更不要让水进入包装容器内。对污染地带进行通风。如大量泄漏，收集回收或无害处理后废弃。

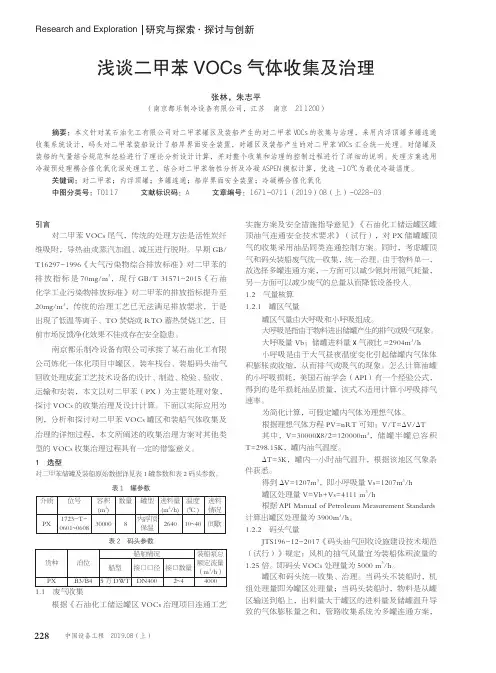

浅谈二甲苯VOCs气体收集及治理
228研究与探索Research and Exploration ·探讨与创新中国设备工程 2019.08（上）引言对二甲苯VOCs 尾气，传统的处理方法是活性炭纤维吸附，导热油或蒸汽加温、减压进行脱附。
早期GB/T16297-1996《大气污染物综合排放标准》对二甲苯的排放指标是70mg/m 3，现行GB/T 31571-2015《石油化学工业污染物排放标准》对二甲苯的排放指标提升至20mg/m 3，传统的治理工艺已无法满足排放要求，于是出现了低温等离子、TO 焚烧或RTO 蓄热焚烧工艺，目前市场反馈净化效果不佳或存在安全隐患。
南京都乐制冷设备有限公司承接了某石油化工有限公司炼化一体化项目中罐区、装车栈台、装船码头油气回收处理成套工艺技术设备的设计、制造、检验、验收、运输和安装，本文以对二甲苯（PX）为主要处理对象，探讨VOCs 的收集治理及设计计算。
下面以实际应用为例，分析和探讨对二甲苯VOCs 罐区和装船气体收集及治理的详细过程，本文所阐述的收集治理方案对其他类型的VOCs 收集治理过程具有一定的借鉴意义。
1 选型对二甲苯储罐及装船原始数据详见表1罐参数和表2码头参数。
表1 罐参数介质位号容积(m 3)数量罐型进料量(m 3/h)温度(℃)进料情况PX1723-T-0601~0608300008内浮顶保温264010~40间歇表2 码头参数货种泊位船舶情况装船泵总额定流量（m 3/h）船型接口口径接口数量PXB3/B45万DWT DN4002~440001.1 废气收集根据《石油化工储运罐区VOCs 治理项目连通工艺浅谈二甲苯VOCs 气体收集及治理张林，朱志平（南京都乐制冷设备有限公司，江苏 南京 211200）摘要：本文针对某石油化工有限公司对二甲苯罐区及装船产生的对二甲苯VOCs 的收集与治理，采用内浮顶罐多罐连通收集系统设计，码头对二甲苯装船设计了船岸界面安全装置，对罐区及装船产生的对二甲苯VOCs 汇合统一处理。
甲苯二异氰酸酯生产过程中废气的回收与利用
甲苯二异氰酸酯生产过程中废气的回收与利用甲苯二异氰酸酯生产过程中废气有：光气、氯化氢气体，这些废气能否有效回收及处理，做到回收减少光气损耗，及无害化处理排放，是保障甲苯二异氰酸酯生产安全连续稳定运行、环保达标、降低生产成本的一个关键因素。
本文主要对甲苯二异氰酸酯生产过程中光气分离塔、闪蒸塔、精馏塔、光气储罐挥发出来的光气回收及处理进行研究，采用的工艺路线是：用冷冻甲苯吸收上述光气、然后加热甲苯解析光气、排除异组分后回收利用，通过建立一条中试生产线，实现过程控制，研究最佳工艺控制条件，应用到生产线中确保回收光气之纯度达到工艺要求，并且将少量尾气全部吸收并破坏达到安全环保排放。
1、甲苯二异氰酸酯生产工艺简介甲苯二胺和光气在加压条件下反应生成甲苯二异氰酸酯和氯化氢,同时生成少量的重残渣。
反应分两步进行,第一步是放热反应,在光化反应器中进行。
其反应方程式如下：第二步是吸热反应。
其反应方程式如下：光气经精制提纯后送往光气储罐以补充反应中消耗的光气。
TDI反应中的过量光气回收提纯后送至光气储罐。
光气储罐用冷冻甲苯冷却。
光气储罐排出的废气经过换热器用冷冻甲苯冷却,冷凝的光气经返回光气储罐,未冷凝的气体被送往光气回收塔T510。
光气储罐中的光气由泵送往光化反应，使甲苯二胺TDA在溶剂DEIP的混合溶解状态下与光气在光化反应器中反应，送入反应器R400A/B与光气完成第一步反应,反应是在温度100℃、压力2.1MP的条件下进行。
然后溶剂DEIP和TDA经混合后,反应混合物进入反应塔,完成第二步反应,反应条件是温度148℃、压力1.51MPa。
塔顶为光气和HCl,未冷凝的HCL和光气送往分离塔。
液态光气收集于反应塔的集液盘上,通过冷却器冷却后，送往光气储罐回收使用。
底部的液体（TDI、DEIP、COCL2、和TDI残渣）经热虹吸式再沸器蒸汽加热,送至降压闪蒸脱出光气。
塔顶送出的HCL和光气在冷凝器内用氟利昂冷却,冷凝的光气返回作为塔顶回流,气态HCL送往HCL盐酸吸收系统。
二苯基甲烷二异氰酸酯生产流程
二苯基甲烷二异氰酸酯生产流程二苯基甲烷二异氰酸酯，又称为MDI (Methylene diphenyl diisocyanate)，是一种重要的工业原料，广泛应用于聚氨酯合成树脂的生产中。
下面介绍二苯基甲烷二异氰酸酯的生产流程。
首先，二苯基甲烷二异氰酸酯的生产主要通过二苯基甲烷和异氰酸酯的反应来完成。
该反应需要在合适的温度和压力下进行，以确保高产率和纯度的产品。
在反应开始之前，需要准备好用于反应的原料和溶剂。
二苯基甲烷可以通过苯胺与甲醛反应制得，而异氰酸酯则可以通过氰铁催化剂和异氰酸与醇类反应得到。
首先，将二苯基甲烷和异氰酸酯按照一定的摩尔比例加入反应釜中，并加入适量的溶剂，如二甲苯或甲苯。
然后，将反应釜升温至适当的反应温度，通常在150-250°C之间。
在反应过程中，使用搅拌器将反应物混合均匀，以促进反应的进行。
同时，需要控制反应釜内的压力，通常在1-10MPa之间，以确保反应物在理想条件下发生反应。
经过一定的反应时间后，停止加热，将反应物冷却至室温。
然后，通过适当的方法，如蒸馏、萃取等，将所需的二苯基甲烷二异氰酸酯分离和纯化。
最后，通过常规的工艺流程，如过滤、干燥等，得到二苯基甲烷二异氰酸酯的最终产品。
产品可以经过进一步的检验和质量控制，以确保符合相关的标准和要求。
需要注意的是，在整个生产流程中，需要对工艺参数进行严格的控制，以确保反应的安全性和有效性。
此外，对废水、废气等产生的废物需要进行处理和回收，以减少对环境的影响。
总体而言，二苯基甲烷二异氰酸酯的生产流程相对复杂，需要仔细操作和严密的控制，以确保产品的质量和产量。
随着技术的不断发展，生产工艺也在不断改进，以提高产品的生产效率和质量。

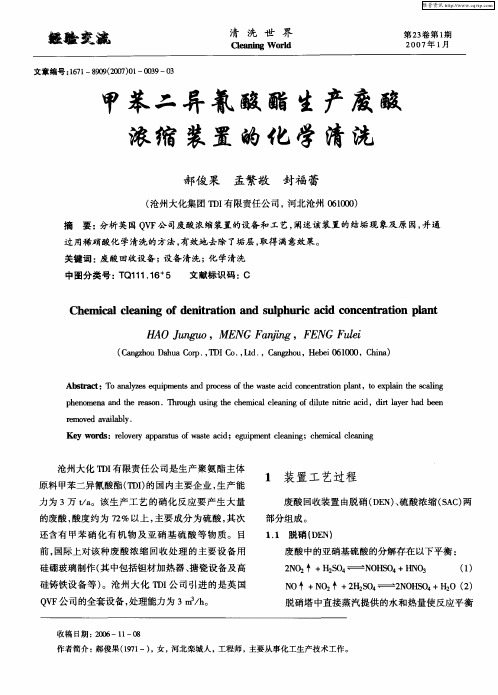

甲苯二异氰酸酯生产废酸浓缩装置的化学清洗
