芯片封装概述
芯片封装原理及分类
芯片封装原理及分类1.芯片封装原理芯片封装是指将微电子器件（包括集成电路、晶体管等）连接到封装基座上的工艺过程。
其原理是将芯片导线通过焊接或焊球连接到封装基座上的金属脚，然后采用封装材料将芯片进行封装。
这样可以保护芯片免受外界环境的影响，并且提供了芯片与外部世界之间的连接接口。
2.芯片封装分类（1）DIP封装（Dual In-line Package）DIP封装是最早的一种芯片封装方式，其特点是通过两排金属脚与外部电路连接。
这种封装方式成本低、可焊接，但体积大，适用于较低密度的集成电路。
（2）SOP封装（Small Outline Package）SOP封装是DIP封装的改进版，其特点是脚距更近，体积更小，适用于较高密度的集成电路。
SOP封装有多种形式，如SOIC（Small Outline Integrated Circuit）、TSOP（Thin Small Outline Package）等。
（3）QFP封装（Quad Flat Package）QFP封装是一种表面贴装封装方式，其特点是四个侧面都带有金属端子，适用于较高密度、中等规模的集成电路。
QFP封装有多种形式，如TQFP（Thin Quad Flat Package）、LQFP（Low-profile Quad Flat Package）等。
（4）BGA封装（Ball Grid Array）BGA封装是一种表面贴装封装方式，在封装基座上布置了一定数量的焊球来实现与外部电路的连接。
BGA封装的特点是密封性好、性能稳定，并且适用于超高密度的集成电路。
BGA封装有多种形式，如CABGA （Ceramic Ball Grid Array）、TBGA（Thin Ball Grid Array）等。
（5）CSP封装（Chip Scale Package）CSP封装是一种紧凑型封装方式，其特点是尺寸和芯片相似，在封装基座上布置了少量焊球或焊盘。
CSP封装的优势在于占据空间小、重量轻、功耗低，并且适用于高密度的集成电路。
芯片封装技术
芯片封装技术
芯片封装技术是一项科学技术，用于将集成电路连接在一起，以实现整个系统中各部件之间的正确通信。
它可以支持电路元件在成品系统中的互连、与环境之间的界面和故障检测和维护。
芯片封装技术被广泛应用于电子行业，是低成本大规模集成电路制造的基础。
芯片封装技术包括多项技术，主要由封装表面贴装技术、封装热接技术和封装互连技术组成。
封装表面贴装技术指将封装元器件表面连接在一起，它包括直接焊接、铜布网焊接和热接技术等；封装热接技术是将封装元件和PCB进行连接，其主要技术有热封技术和半封装技术;封装互连技术是将封装元件和其他集成电路元件互连，它主要包括DSBGA、PBGA、CSP、FC-BGA等。
芯片封装技术有助于工程师和研究人员更好地设计集成电路，改善准确性、效率和可靠性。
除了上述技术外，芯片封装技术还包括封装结构、有源和无源材料、封装工艺路线、封装设备和测试等技术。
它们能够满足集成电路的多样化需求，为电子产品的开发和制作提供技术支持。
芯片的封装认识
芯片的封装认识一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设?坪椭圃欤 虼怂 侵凉刂匾 摹：饬恳桓鲂酒 庾凹际跸冉 敕竦闹匾 副晔切酒 婊 敕庾懊婊 龋 飧霰戎翟浇咏?1越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－> QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。

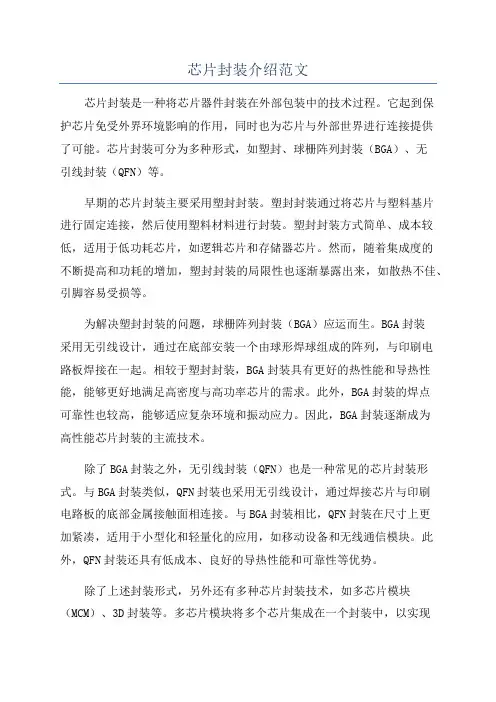

芯片封装介绍范文
芯片封装介绍范文芯片封装是一种将芯片器件封装在外部包装中的技术过程。
它起到保护芯片免受外界环境影响的作用，同时也为芯片与外部世界进行连接提供了可能。
芯片封装可分为多种形式，如塑封、球栅阵列封装（BGA）、无引线封装（QFN）等。
早期的芯片封装主要采用塑封封装。
塑封封装通过将芯片与塑料基片进行固定连接，然后使用塑料材料进行封装。
塑封封装方式简单、成本较低，适用于低功耗芯片，如逻辑芯片和存储器芯片。
然而，随着集成度的不断提高和功耗的增加，塑封封装的局限性也逐渐暴露出来，如散热不佳、引脚容易受损等。
为解决塑封封装的问题，球栅阵列封装（BGA）应运而生。
BGA封装采用无引线设计，通过在底部安装一个由球形焊球组成的阵列，与印刷电路板焊接在一起。
相较于塑封封装，BGA封装具有更好的热性能和导热性能，能够更好地满足高密度与高功率芯片的需求。
此外，BGA封装的焊点可靠性也较高，能够适应复杂环境和振动应力。
因此，BGA封装逐渐成为高性能芯片封装的主流技术。
除了BGA封装之外，无引线封装（QFN）也是一种常见的芯片封装形式。
与BGA封装类似，QFN封装也采用无引线设计，通过焊接芯片与印刷电路板的底部金属接触面相连接。
与BGA封装相比，QFN封装在尺寸上更加紧凑，适用于小型化和轻量化的应用，如移动设备和无线通信模块。
此外，QFN封装还具有低成本、良好的导热性能和可靠性等优势。
除了上述封装形式，另外还有多种芯片封装技术，如多芯片模块（MCM）、3D封装等。
多芯片模块将多个芯片集成在一个封装中，以实现更高的功能集成和性能。
3D封装则是将多个芯片堆叠在一起，通过垂直连接实现信号传输和功耗管理。
这些封装形式在高端应用领域得到广泛应用，如服务器、网络设备和高性能计算机等。
总之，芯片封装是将芯片器件封装在外部包装中的技术过程，它为芯片提供了物理保护和外部连接的功能。
在不同类型的封装中，塑封封装适用于低功耗芯片，BGA和QFN封装适用于高性能芯片，而MCM和3D封装则适用于高度集成和功能复杂的芯片。
先进芯片封装知识介绍
先进芯片封装知识介绍芯片封装是将半导体芯片封装成具有特定功能和形状的封装组件的过程。
芯片封装在实际应用中起着至关重要的作用，它不仅保护芯片免受外部环境的干扰和损害，同时也为芯片提供了良好的导热特性和机械强度。
本文将介绍先进芯片封装的知识，包括封装技术、封装材料和封装工艺等方面。
一、芯片封装技术芯片封装技术主要包括无引线封装（Wafer-Level Package，简称WLP）、翻装封装（Flip-Chip Package，简称FCP）和探针封装（Probe Card Package，简称PCP）等。
1.无引线封装（WLP）：无引线封装是在芯片表面直接封装焊盘，实现对芯片进行封装和连接。
它可以使芯片的封装密度更高，并且具有优秀的热传导和电性能。
无引线封装技术广泛应用于移动设备和无线通信领域。
2.翻装封装（FCP）：翻装封装是将芯片颠倒翻转后通过导电焊球连接到基板上的封装技术。
它可以提供更好的电路性能和更高的封装密度，适用于高性能芯片的封装。
3.探针封装（PCP）：探针封装是通过探针头将芯片连接到测试设备进行测试和封装的技术。
它可以快速进行芯片测试和封装，适用于小批量和多品种的芯片生产。
二、芯片封装材料芯片封装材料是指用于封装过程中的材料，包括基板、封装胶料和焊盘等。
1.基板：基板是芯片封装的重要组成部分，主要用于支撑和连接芯片和其他封装组件。
常用的基板材料包括陶瓷基板、有机基板和金属基板等。
2.封装胶料：封装胶料用于固定和保护芯片，防止芯片受损。
常见的封装胶料包括环氧树脂、硅胶、聚酰亚胺等。
3.焊盘：焊盘是连接芯片和基板的关键部分，用于传递信号和电力。
常见的焊盘材料包括无铅焊料、焊接球和金属焊点等。
三、芯片封装工艺芯片封装工艺是指在封装过程中实施的一系列工艺步骤，主要包括胶黏、焊接和封装等。
1.胶黏：胶黏是将芯片和其他封装组件固定在基板上的工艺步骤。
它通常使用封装胶料将芯片和基板粘接在一起，并通过加热或压力处理来保证粘结的强度。
芯片封装介绍
一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP 公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP （薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、 SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。
芯片封装详细图解通用课件
焊接方法主要有两种：热压焊接 和超声焊接。
焊接过程中需要控制温度、时间 和压力等参数，以保证焊接质量
和可靠性。
封装成型
封装成型是将已贴装和焊接好的芯片封装在保护壳内的过程。
封装材料主要有金属、陶瓷和塑料等。
成型过程中需要注意保护好芯片和引脚，防止损坏和短路。同时要保证封装质量和 外观要求。
质量检测
VS
详细描述
高性能的芯片封装需要具备低延迟、高传 输速率和低功耗等特性，以满足电子设备 在运行速度、响应时间和能效等方面的需 求。同时，高可靠性的封装能够确保芯片 在各种环境条件下稳定运行，提高产品的 使用寿命和可靠性。
多功能集成化
总结词
为了满足电子设备多功能化的需求，芯片封 装也呈现出多功能集成化的趋势。
02
芯片封装流程
芯片贴装
芯片贴装是芯片封装流程的第 一个环节，主要涉及将芯片按 照设计要求粘贴在基板上。
粘贴方法主要有三种：粘结剂 粘贴、导电胶粘贴和焊接粘贴 。
粘贴过程中需要注意芯片的方 向和位置，确保与设计要求一 致，同时要保的引脚与基板 的引脚对应焊接在一起的过程。
塑料材料具有成本低、重量轻、加工方便等优点，常用于 封装壳体和绝缘材料等。
常用的塑料材料包括聚苯乙烯、聚酯、聚碳酸酯等，其加 工工艺包括注塑成型、热压成型等。
其他材料
其他材料包括玻璃、石墨烯、碳纳米管等新型材料，具有优异的性能和广阔的应 用前景。
这些新型材料的加工工艺尚在不断发展和完善中。
05
芯片封装发展趋势
02
陶瓷材料主要包括95%Al2O3、 Al2O3-ZrO2、Al2O3-TiO2等， 其加工工艺包括高温烧结、等静 压成型和干压成型等。
金属材料
集成电路芯片封装的概念
集成电路芯片封装的概念集成电路芯片封装的概念1. 引言集成电路芯片封装是现代电子技术中非常重要的一环。
它是将微小的芯片封装在保护性外壳中，以便保护芯片免受损坏，并提供电气连接和散热功能。
本文将深入探讨集成电路芯片封装的概念，从封装形式、封装材料、封装技术以及封装的发展趋势等多个方面展开，帮助读者更全面、深刻地了解这一关键电子技术。
2. 集成电路芯片封装的形式集成电路芯片封装有多种形式，每种形式都有不同的特点和适用范围。
常见的封装形式包括：2.1 芯片级封装（Chip-scale Package，CSP）：CSP封装将芯片直接封装在微小的外壳中，尺寸比传统封装更小。
它适用于高密度集成电路和轻薄移动设备等应用。
2.2 简单封装（Dual in-line Package，DIP）：DIP封装是最早的一种封装形式。
芯片被封装在具有导脚的塑料外壳中，易于插拔和焊接。
但该封装形式占用空间较大，适用于较低密度的应用。
2.3 小型封装（Small Outline Package，SOP）：SOP封装是一种相对较小的封装形式，兼具DIP封装的插拔性和CSP封装的高密度特点。
2.4 超薄封装（Thin Small Outline Package，TSOP）：TSOP封装比SOP封装更薄，适用于具有高密度布局的应用。
2.5 高温封装（High-Temperature Package，HTP）：HTP封装在高温环境下依然能够保持电性能，适用于高温工作环境中的电子设备。
3. 集成电路芯片封装的材料3.1 塑料封装材料塑料封装材料是集成电路芯片封装中最常见的材料之一。
它具有廉价、轻便、隔热、防潮的特点，适用于大规模生产。
常见的塑料封装材料有聚酰亚胺（Polyimides）、环氧树脂（Epoxy Resin）等。
3.2 陶瓷封装材料陶瓷封装材料的热导率较高，能够较好地散热，适用于高性能和高功率的集成电路芯片。
常见的陶瓷封装材料有氧化铝（Alumina）和氮化铝（Aluminium Nitrite）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片封装概述 ****
摘要：本文介绍了芯片封装的演变过程，并以BGA为重点，介绍了当前较为先进的面积阵列封装。
关键词：封装，组装，面积阵列封装，球栅阵列封装
引言
随着半导体技术的飞速发展，IC在处理速度上的高速增长，处理能力上的增强，芯片内部结构日趋复杂。
因而IC制造也遇到挑战，其封装形式的小型化与I／0端数量的增长的矛盾推动封装形式的革新。
l.封装形式的演变
1.1 双列直插式封装DIP(Dual In—line Package)
传统芯片因工艺、功能等诸多因素制约，多采用DIP形式封装，甚至有些采用SIP(Single In—line Package)封装。
相对于采用SMD这样组装所占面积较大，给设备小型化带来困难，且组装自动化程度较低。
64脚DIP封装的IC，安装面积为25.4mm*76.2mm，相同端数采用引脚中心距为0.64mm无引线器件进行表面安装，安装面积为12.7mm*12.7mm，仅为前者的l／12。
1.2 SMT常用封装
1.2.1 小外型封装SOP(Small Outline Package)
SOP器件又称为SOIC(Small Outline Integrated Circuit)，是DIP的缩小形式，引线中心距为1.27mm，引脚形式：欧翼型、J型、I型，常用欧翼型。
1.2.2 塑封有引线芯片载体PLCC(Plastic Leaded Chip Carrier)
塑封有引线芯片载体PLCC，引线中心距为1.27mm，引线呈J形，向器件下方弯曲，有矩形、方形两种。
PLCC器件组装面积小，引线强度高，不易变形，多根引线保证了良好的共面性，使焊点的一致性得以改善。
因J形引线向下弯曲，检修有些不便。
1.2.3 无引线陶瓷芯片载体LCCC(Leadless Ceramic Chip Carrier)
无引线陶瓷芯片载体LCCC电极中心距有1.0mm、1.27mm两种。
因为是无引线组装，故寄生参数小，噪声、延时特性明显改善；亦因无引线，应力小，焊点易开裂。
1.2.4 方形扁平封装QFP(Quad Flat Package)
方形扁平封装QFP，主要应用于ASIC(Application Of Specific Integrated Circuit)专用集成电路。
普通引线中心距为1.0mm、0.8mm、0.65mm、0.5mm，目前亦有采用0.3mmQFP。
为保证引出线良好的共面性，美国的QFP器件四个脚都有一个突出的脚，其尺寸超过引出线O.05mm。
1.3小结
综合上述介绍，I／O数量的增加是以牺牲引线间距为代价。
间距的缩小给芯片制造、组装工艺提出更高要求，难度亦随之增加，加之间距亦有极限，因此即使I／O数较多的QFP的发展也受到间距极限的限制，因而更新型的封装，更先进的技术就呼之欲出。
2．新型封装
2.1 球栅阵列BGA(Ball Grid Array)
正如1.3所述，缩小间距不是解决I／O数增长最有效的解决方案。
于是便有以封装底面来互连的解决办法，这便是面积阵列封装AAP(Area Array Package)。
采用AAP，相同I／O数与组装面积，AAP间距明显较大，这使组装容易，芯片制造难度下降；相同的组装面积和间距，AAP可使I／O数增多；若间距、I／O数相同，AAP的组装面积明显较小，这使设备的小型化易于实现。
因此AAP成为当前封装的热点和趋势。
以结构形式划分，AAP可分为BGA和FC。
BGA又可分为PBGA、CBGA、CCGA、TBGA四类，下面分述之。
2.1.1 塑封球栅阵列PBGA(Plastic Ball Grid Array)
PBGA是最普遍的BGA封装类型，其载体为普通的印制板基材，如FR—4等。
硅片通过金属丝压焊方式连到载体的上表面，然后塑料模压成型。
有些PBGA封装结构中带有空腔，称热增强型BGA，简称EBGA。
下表面为呈部分或完全分布的共晶组份(37Pb／63Sn)的焊球阵列，焊球间距通常为1.0mm、1.27mm、1.5mm。
PBGA有以下特点：
其载体与PCB材料相同，故组装过程二者的热膨胀系数TCE(Thermal Coefficient Of Expansion)几乎相同，即热匹配性良好。
组装成本低。
共面性较好。
易批量组装。
电性能良好。
2.1.2 陶瓷球栅阵列CBGA(Ceramic Ball Grid Array)
CBGA即是以多层陶瓷作载体，硅片采用金属丝压焊方式或采用硅片线路面朝下，以倒装片方式实现与载体的互联，然后用填充物包封，起到保护作用。
陶瓷载体下表面是90Pb／10Sn的共晶焊球阵列，焊球间距常为1.0mm和1.27mm。
CBGA 具有如下特点：
优良的电性能和热特性。
密封性较好。
封装可靠性高。
共面性好。
封装密度高。
因以陶瓷作载体，对湿气不敏感。
封装成本较高。
组装过程热匹配性能差，组装工艺要求较高。
2.1.3 陶瓷柱栅阵列CCGA(Ceramic Cloumn Grid Array)
CCGA是CBGA的扩展，因此在制作工艺，性能上与CBGA相似。
不同的是以90Pb／10Sn焊料柱替代了CBGA中的焊球，焊料柱的产生减小了组装过程PCB与陶瓷载体热性能失配产生的应力，但是焊料柱在组装过程中易受到机械损坏。
CCGA的典型柱距为1.27mm。
2.1.4 载带球栅阵列TBGA(Tape Ball Grid Array)
载带球栅阵列TBGA是载带自动键合TAB(Tape Automated Bonding)技术的延伸。
TBGA的载体为铜／聚酰亚胺／铜的双金属层带(载带)。
载体上表面分布的铜导线起传输作用，下表面的铜层作地线。
硅片与载体实现互连后，将硅片包封起到保护作用。
载体上的过孔实现上下表面的导通，利用类似金属丝压焊技术在过孔焊盘上形成焊球阵列。
焊球间距有 1.0mm、1.27mm、1.5mm几种。
TBGA有以下特点：
封装轻、小。
电性能良。
组装过程中热匹配性好。
潮气对其性能有影响。
2.1.5 小结
综合上述介绍，BGA性能明显优于QFP，有良好的电性能，高I／O数。
各类BGA的焊球、柱的组份基本是90Pb／10Sn(PBGA 除外)，间距基本上是1.0mm、l.27mm，因此间距还有进一步缩小的空间，这样I／O数将进一步增多，这将是BGA的发展方向——uBGA，亦称之为CSP(芯片尺寸封装)，后面将简要介绍。
2.2 倒装芯片FC(F1ip Chip)
倒装芯片FC即是将芯片的有源面通过分布于上面的焊球与PCB实现直接互连，从而取代金属丝压焊的连接方式。
因此连接长度减小，电路时延也小，电性能较好，可提供较多I／O数且芯片外形尺寸小。
2.3芯片尺寸封装CSP(Chip Scale Package)
芯片尺寸封装规约为：封装尺寸为芯片本身尺寸大小的l——1.2倍。
正如前文所述，某种意义上而言，CSP是BGA的
微小化。
CSP尺寸小，I／O数高导致间距缩小，给组装工艺带来挑战。
2.4 其它
多芯片模块MCM(Multi—chip Module)是将多个芯片封装在一起，从而完成某特定功能的多芯片封装。
其种类有：MCM—C、MCM—L、MCM—D。
板载芯片COB(Chip On Board)技术是适应微组装技术发展的，越来越微小的间距，无法实现封装，因而直接将裸芯片安装到PCB板上。
3．结语
芯片封装的发展是适应微组装技术FPT(Fine Pitch Technology)的发展而发展。
朝轻、薄、小化，高I／O数，外形尺寸小，引线或焊球间距小的方向发展。
随着技术的发展，性能将进一步提高，价格将会下降。
这样电子组装的新时代将来临，整机性能将明显改善。
