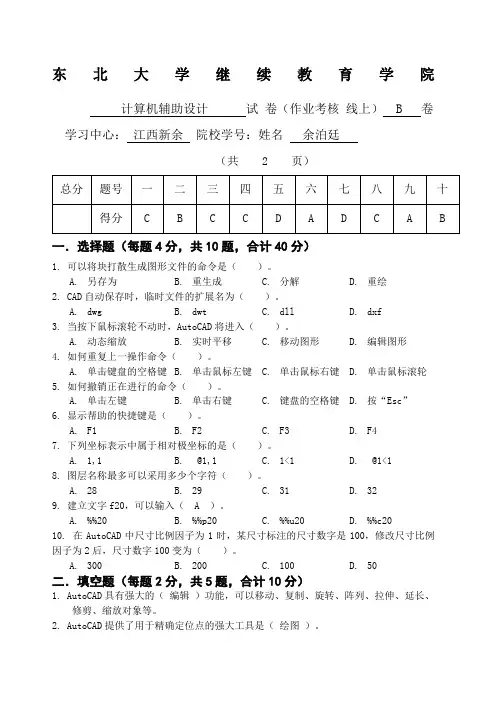

计算机辅助设计B李明及答案Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT东北大学继续教育学院计算机辅助设计试卷（作业考核线上） B 卷学习中心：江西新余院校学号：姓名余泊廷（共 2页）总分题号一二三四五六七八九十得分 C B C C DA D C A B一．选择题（每题 4 分，共10 题，合计40 分）1. 可以将块打散生成图形文件的命令是（）。

A. 另存为B. 重生成C. 分解 D. 重绘2. CAD 自动保存时，临时文件的扩展名为（）。

A. dwgB. dwtC. dllD. dxf3. 当按下鼠标滚轮不动时，AutoCAD将进入（）。

A. 动态缩放B. 实时平移C. 移动图形 D. 编辑图形4. 如何重复上一操作命令（）。

A. 单击键盘的空格键B. 单击鼠标左键C. 单击鼠标右键 D. 单击鼠标滚轮5. 如何撤销正在进行的命令（）。

A. 单击左键B. 单击右键C. 键盘的空格键 D. 按“Esc”6. 显示帮助的快捷键是（）。

A. F1B. F2C.F3 D. F47. 下列坐标表示中属于相对极坐标的是（）。

A. 1,1B. @1,1C.1<1 D. @1<18. 图层名称最多可以采用多少个字符（）。

A. 28B. 29C. 31D. 329. 建立文字f20 ，可以输入（ A ）。

A. %%20B. %%p20C. %%u20D. %%c2010. 在AutoCAD中尺寸比例因子为 1 时，某尺寸标注的尺寸数字是100，修改尺寸比例因子为2 后，尺寸数字100 变为（）。

A. 300B. 200C.100 D. 50课程名称: 计算机辅助设计1二．填空题（每题 2 分，共 5 题，合计10 分）11.AutoCAD具有强大的（编辑）功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。

12. AutoCAD 提供了用于精确定位点的强大工具是（绘图）。

13.平面图形是由点、（直线）、圆、圆弧及其他一些复杂的曲线组成的。

14.在AutoCAD中，（多线）是一种由多条平行线构成的线型，可以被填充为实心线或空心线的轮廓线。

15.AutoCAD为用户提供了无限大的绘图空间，这个空间就是AutoCAD窗口中的绘图区域，（三维模型）是绘图区域的一部分，它用以标明用户的工作区域。

三．名词解释与简答题（每题 4 分，共 5 题，合计20 分）1. 文字样式答：是一组可随图形保存的文字设置的集合，这些设置可包括字体、文字高度以及特殊效果等。

文字样式在不同的软件环境下显示的方式也会不一样。

2. 夹点答：当用户在选择对象时，所选择的对象一般呈虚线显示，并在所选对象上出现若干个小方框，这些小方框所确定的点即为对象的特征点，在AutoCAD 中称为夹点。

3. 简述AutoCAD中实体选择方式。

答：一、直接点取方式（默认）；二、窗口方式；三、交叉选择；四、组方式；五、前一方式；六、最后方式；七、全部方式；八、不规则窗口方式；九、不规则交叉窗口方式。

4. 简述AutoCAD中标注的各个组成部分。

答：标注是用于向图形中添加说明注释的过程。

标注的组成：标注由：标注文字、尺寸线、箭头、和尺寸界线组成。

①. 标注文字是用于说明测量值的数字文本，标注文字可以包含极限偏差、前缀和后缀。

②. 尺寸线是说明标注方向和范围的。

角度标注尺寸线是一段圆弧。

③. 箭头（终止符号）位于尺寸线的两端，可以在标注样式中设置箭头样式和大小。

（单重引线箭头的大小和样式也是可以设置的）④. 尺寸界线是从所测量的图形的两端延伸到尺寸线得到的。

5. 简述AutoCAD软件中运行和处理命令调用的方式。

答：在AutoCAD 中，输入或调用命令的方式主要有：菜单栏、工具栏、功能区面板、应用程序菜单、快速访问工具栏、快捷菜单、命令行或快捷键等。

在多数情况下，执行一个命令可以使用不同的调用方式，也有个别命令只有一种输入方式（如重画Redraw 就只能通过命令行输入）。

尽管调用命令的方式不同，但在所有的方式中命令是AutoCAD 绘图和编辑的核心。

在AutoCAD2010 调用命令的方式中，功能面板、命令行及快捷键是使用较多的输入或调用命令的方式。

（1）【功能区面板】方式：单击功能区面板中的按钮，即可执行相应的命令。

（2）【命令行】方式：在命令行中输入命令全称或简写名称后，按下回车键或空格键即可调用相应的命令。

（3）【快捷菜单】方式：部分命令还可以在右键菜单中快速调用，如选项、快速选择等。

【说明】：对于菜单栏、工具栏、应用程序菜单、快速访问工具栏、快捷键输入命令等方式，其操作方法与Windows 应用程序（如Word）相似；而通过键入调用命令的方式则不仅适用于命令行，也适用于动态输入文本框。

【提示】：虽然AutoCAD 调用命令的方式多种多样，但系统执行命令的方式相同，且执行命令后系统一般都会在命令行中显示提示信息，或显示一个对话框以便于后续操作。

【注意】：在AutoCAD 中，命令与变量是不相同的。

命令用来指示AutoCAD 执行什么样的操作，主要用来进行图形的绘制和编辑工作。

变量则用于控制AutoCAD 的功能以及工作环境选项，并设置命令的工作方式。

四．分析论述题（每题15 分，共 2 题，合计30 分）16.试述AutoCAD2008动态块的优点，并分析创建动态块的过程。

答：块具有以下几方面的优点：①提高绘图效率。

用CAD绘制建筑图样时，经常遇见一些重复出现的图样。

如果把经常使用的图形组合制作为块，绘制它们时以插入块的方式实现，就可以大大提高绘图效率。

②节省存储空间。

CAD需要保存图中的每一个对象的相关信息，如对象的类型、位置、图层、线型、颜色等，这些信息要占用存储空间。

如果把图形定义为快，绘图时把它插到图中各个相应位置，既可以满足绘图要求，又可以节省磁盘空间。

③便于修改。

如果图中用块绘制的图样有误，可以按照正确的方法再次定义块，图中插入的所有块均会自动的修改。

④加入属性。

AutoCAD允许用户为块创建某些文字属性，该属性是一个变量，可以根据用户的需要输入，这就大大丰富了块的内涵，使块更加实用。

⑤交流方便。

用户可以把常用的块保存好，与别的用户交流使用。

一、创建动态块步骤一般经过以下几个步骤创建动态块。

6. 在创建动态块之前规划动态块的内容在创建动态块之前，应当了解其外观以及在图形中的使用方式。

在命令行输入确定当操作动态块参照时，块中的哪些对象会更改或移动。

另外，还要确定这些对象将如何更改。

例如，用户可以创建一个可调整大小的动态块。

另外，调整块参照的大小时可能会显示其他几何图形。

这些因素决定了添加到块定义中的参数和动作的类型，以及如何使参数、动作和几何图形共同作用。

7. 绘制几何图形可以在绘图区域或块编辑器中绘制动态块中的几何图形。

也可以使用图形中的现有几何图形或现有的块定义。

通过使用可见性状态，可以更改几何图形在动态块参照中的显示方式，可以在整个图形中使部分图形不显示。

8. 了解块元素如何共同作用在向块定义中添加参数和动作之前，应了解它们相互之间以及它们与块中的几何图形的相关性。

在向块定义添加动作时，需要将动作与参数以及几何图形的选择集相关联。

此操作将创建相关性。

向动态块参照添加多个参数和动作时，需要设置正确的相关性，以便块参照在图形中正常工作。

例如，要创建一个包含若干个对象的动态块。

其中一些对象关联了拉伸动作。

同时，还希望所有对象围绕同一基点旋转。

在这种情况下，应当在添加其他所有参数和动作之后添加旋转动作。

如果旋转动作没有与块定义中的其他所有对象（几何图形、参数和动作）相关联，那么块参照的某些部分可能不会旋转。

4. 添加参数按照命令行上的提示向动态块定义中添加适当的参数。

使用块编写选项板的“参数集”选项卡可以同时添加参数和关联动作。

5. 添加动作向动态块定义中添加适当的动作。

按照命令行上的提示进行操作，确保将动作与正确的参数和几何图形相关联9. 定义动态块参照的操作方式可以指定在图形中操作动态块参照的方式。

可以通过自定义夹点和自定义特性来操作动态块参照。

在创建动态块定义时，将定义显示哪些夹点以及如何通过这些夹点来编辑动态块参照。

另外，还指定了是否在“特性”选项板中显示出块的自定义特性，以及是否可以通过该选项板或自定义夹点来更改这些特性。

7. 保存块然后在图形中进行测试保存动态块定义并退出块编辑器。

然后将动态块参照插入到一个图形中，并测试该块的功能。

2. AutoCAD 中，模型空间和图纸空间有什么区别答：AutoCAD有两个不同的空间：即模型空间和图纸空间( 通过使用LAYOUT标签) 。

模型空间中视口的特征：(1) 在模型空间中，可以绘制全比例的二维图形和三维模型，并带有尺寸标注。

(2) 模型空间中，每个视口都包含对象的一个视图。

例如：设置不同的视口会得到俯视图、正视图、侧视图和立体图等。

(3) 用VPORTS命令创建视口和视口设置，并可以保存起来，以备后用。

(4) 视口是平铺的，它们不能重叠，总是彼此相邻。

(5) 在某一时刻只有一个视口处于激活状态，十字光标只能出现在一个视口中，并且也只能编辑该活动的视口( 平移、缩放等) 。

(6) 只能打印活动的视口；如果UCS图标设置为ON，该图标就会出现在每个视口中。

(7) 系统变量MAXACTV决P定了视口的范围是 2 到64。

图纸空间中视口的特征：(1) 状态栏上的PAPER取代了MODE。

LVPORT、SPS、MS、和VPLAYER命令处于激活状态。

( 只有激活了MS命令后，才可使用PLAN、VPOINT和DVIEW命令) 。

(3) 视口的边界是实体。

可以删除、移动、缩放、拉伸视口。

(4) 视口的形状没有限制。

例如：可以创建圆形视口、多边形视口等。

(5) 视口不是平铺的，可以用各种方法将它们重叠、分离。

(6) 每个视口都在创建它的图层上，视口边界与层的颜色相同，但边界的线型总是实线。

出图时如不想打印视口，可将其单独置于一图层上，冻结即可。

(7) 可以同时打印多个视口。

(8) 十字光标可以不断延伸，穿过整个图形屏幕，与每个视口无关。

(9) 可以通过MVIEW命令打开或关闭视口;SOLVIEW命令创建视口或者用VPORTS命令恢复在模型空间中保存的视口。

在缺省状态下，视口创建后都处于激活状态。

关闭一些视口可以提高重绘速度。

(10) 在打印图形且需要隐藏三维图形的隐藏线时，可以使用MVIEW命令>HIDEPLOT拾取要隐藏的视口边界，即可。

(11) 系统变量MAXACTV决P 定了活动状态下的视口数是64。

通过上述的讲解，相信大家对这两个空间已经有了明确的认识，但切记：当我们第一次进入图纸空间时，看不见视口，必须用VPORTS或MVIEW命令创建新视口或者恢复已有的视口配置( 一般在模型空间保存) 。
