数模电课程复习
总复习-模电基础篇
学习方法与建议
01
02
03
04
理论与实践相结合
既要掌握基本理论知识，又要 注重实验和实践操作能力的培
养。
多角度思考
对于同一个问题，可以从不同 的角度进行分析和思考，培养
创新思维。
勤加练习
通过大量的习题和实验练习， 加深对知识点的理解和掌握程
度。
及时总结
在学习过程中要及时总结归纳 ，形成自己的知识体系和思维
BTL功率放大电路设计要点
BTL电路采用双电源供电，两个放大器的输出端分别与负载的两端相连。设计要点包括选择合适的电源电 压和偏置电路，确保两个放大器在安全工作区内，并实现低的交越失真、高的电源利用率和良好的平衡 性。
直流稳压电源组成及工作原理
直流稳压电源组成
直流稳压电源主要由整流电路、滤波电路、稳压电路等部分组成。其中整流电路 将交流电转换为脉动直流电，滤波电路将脉动直流电平滑为稳定的直流电，稳压 电路则保证输出电压的稳定性。
集成运算放大器（简称集成运放）是一种高电压放大倍数、高输 入阻抗和低输出阻抗的电子器件。
集成运算放大器特点
具有高放大倍数、高输入阻抗、低输出阻抗、低噪声、低失真等特 点，广泛应用于模拟电路中。
集成运算放大器分类
根据制造工艺可分为双极型和单极型；根据输入级类型可分为差分 输入和单端输入。
集成运算放大器线性应用
功率放大电路基本概念及分类
功率放大电路定义
功率放大电路是指能输出足够大功率以驱动负载的电子电路 。它是电子设备中重要的组成部分，用于将微弱的输入信号 放大为具有足够功率的输出信号。
分类
根据放大器的输出级与负载的连接方式，功率放大电路可分 为变压器耦合功率放大电路、无输出变压器功率放大电路（ OTL电路）、无输出电容功率放大电路（OCL电路）和桥式 推挽功率放大电路（BTL电路）等类型。

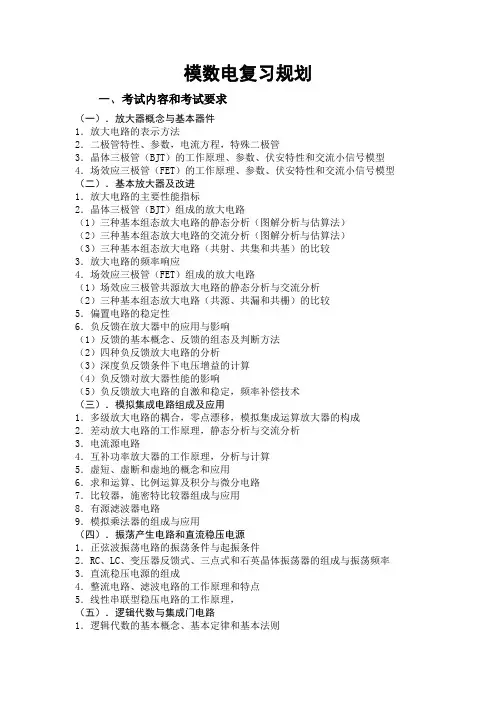

深圳大学模数电复习规划
模数电复习规划一、考试内容和考试要求（一）．放大器概念与基本器件1．放大电路的表示方法2．二极管特性、参数，电流方程，特殊二极管3．晶体三极管（BJT）的工作原理、参数、伏安特性和交流小信号模型4．场效应三极管（FET）的工作原理、参数、伏安特性和交流小信号模型（二）．基本放大器及改进1．放大电路的主要性能指标2．晶体三极管（BJT）组成的放大电路（1）三种基本组态放大电路的静态分析（图解分析与估算法）（2）三种基本组态放大电路的交流分析（图解分析与估算法）（3）三种基本组态放大电路（共射、共集和共基）的比较3．放大电路的频率响应4．场效应三极管（FET）组成的放大电路（1）场效应三极管共源放大电路的静态分析与交流分析（2）三种基本组态放大电路（共源、共漏和共栅）的比较5．偏置电路的稳定性6．负反馈在放大器中的应用与影响（1）反馈的基本概念、反馈的组态及判断方法（2）四种负反馈放大电路的分析（3）深度负反馈条件下电压增益的计算（4）负反馈对放大器性能的影响（5）负反馈放大电路的自激和稳定，频率补偿技术（三）．模拟集成电路组成及应用1．多级放大电路的耦合，零点漂移，模拟集成运算放大器的构成2．差动放大电路的工作原理，静态分析与交流分析3．电流源电路4．互补功率放大器的工作原理，分析与计算5．虚短、虚断和虚地的概念和应用6．求和运算、比例运算及积分与微分电路7．比较器，施密特比较器组成与应用8．有源滤波器电路9．模拟乘法器的组成与应用（四）．振荡产生电路和直流稳压电源1．正弦波振荡电路的振荡条件与起振条件2．RC、LC、变压器反馈式、三点式和石英晶体振荡器的组成与振荡频率3．直流稳压电源的组成4．整流电路、滤波电路的工作原理和特点5．线性串联型稳压电路的工作原理，（五）．逻辑代数与集成门电路1．逻辑代数的基本概念、基本定律和基本法则2．最小项与最大项的定义、性质、与或标准型3．逻辑函数的真值表、表达式、逻辑图和卡诺图表示及相互转换4．逻辑函数的卡诺图化简5．TTL非门的结构、功能和特性6．集电极开路门和三态门电路结构、原理和应用7．CMOS反相器结构、工作原理及特性8．CMOS传输门结构、工作原理及特性（六）．组合逻辑电路1．组合逻辑电路的分析与设计2．逻辑函数式的最优与电路的竞争冒险3．中规模组合逻辑电路原理与应用（编、译码器、全加、数据选择和比较）4．组合逻辑电路的点阵图表示（七）．触发器与时序逻辑电路1．基本RS触发器2．时钟触发器（以D和JK为主）的逻辑功能、表示方法和相互转换3．时序逻辑电路的分析与设计方法4．中规模时序逻辑电路（移存器、计数器）的组成原理与应用5．实现任意进制计数器的方法（八）．定时器、存储器和接口电路1．555定时器的应用，用于单稳，多谐和施密特触发器2．只读存储器ROM和随机存储器RAM3．D/A转换电路的组成与原理，精度与误差，倒T型D/A，集成D/A电路4．A/D转换电路的组成与原理，精度与速度，逐次逼近型A/D，双积分式A/D二、考试基本题型主要题型可能有：概念题、选择题、填空题、简答题、分析题、计算题等。

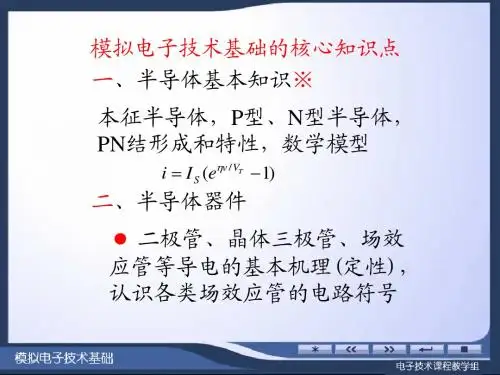

模电终极复习课 浙大版
七、反馈类型的判断 ● 各种反馈类型的识别，判断 ● 反馈放大器的增益函数，1+AF， AF，F的意义。 ●不同的负反馈组态对放大器技术 指标的改善情况 ● 深度负反馈的含义，深度负反馈 放大器的技术指标计算（运算电路， 分立元件组成的电路等）
八、放大器的频率特性分析 ● 影响放大器频率特性原因 ● 频率响应的分析方法和手段 ● 频率特性曲线绘制（近似）及 参数（上下限频率，带宽） ● 负反馈放大器稳定性的定性理 解和自激问题，电路自激振荡的 条件，如何判断和消除？相位裕 度和增益裕度。
● 放大电路的基本分析方法（包 括多级放大电路） 直流通路（如何画？）、工作点 （IBQ、ICQ、VCEQ等）的计算； 交流通路（如何画？），器件的低 频小信号模型（简化形式）。 放大电路的主要技术指标（电压 放大倍数、输入电阻、输出电阻， 最大不失真输出幅度，失真分析等） 的计算。
多级放大电路的级间耦合方式，多 级放大电路技术指标的计算与单级 有何不一样？总增益如何计算？ 四、差分放大电路 ● 为什么要用差分电路，它的基本 形式，基本原理,差模、共模信号，4 种电路结构，理想差分放大器特性。 ● 差分放大电路的技术指标计算 差模增益、差模输入电阻、输出 电阻；共模增益、共模抑制比等
+3V>vI>-3V时
等效 电路
此时，I1应为零， 所以下面稳压管肯 定击穿，输出为 +5V。
2.vI>+3V时，vo1为低电平-vom ，vo2 为高电平+vom，D1导电、D2截止， v D D 输出vo =- 5V。 如果R1和R2不标明阻值，DZ是 否一定击穿？为什么？
vI>+3V或-3V>vI
1.分析该电路引入了哪种组态的交 流负反馈； 2.vo=？ 3.若R3短路，vo=？若R6短路，则 vo=？
《模电复习参考》课件
本课件是为了帮助大家复习模拟电子技术而制作的。我们将介绍模拟电子技 术的基本概念、应用领域以及常用器件和元器件，同时还有模拟电路设计流 程的详细说明。
什么是模拟电子技术
模拟电子技术是一门研究模拟信号处理、模拟电路设计和模拟电子系统的学 科。它涉及到电子元器件、电路和系统的设计与分析。
1
电路设计
2
选择合适的拓扑结构和器件，进行电路
设计和仿真。
3
测试验证
4
对电路进行测试和验证，调整电路参数
以满足要求。
5
需求分析
明确电路的功能需求和性能指标。
电路实现
将设计方案转化为实际的电路板和元器 件连接。
生产和应用
批量生产电路板，并应用于具体的电子 设备中。
模拟电子电路的基本特征
模拟电子电路具有连续性、线性性和时变性的特征。它可以处理模拟信号，将其转换为不同的形式来实现各种 功能。
模拟电子技术的应用领域
模拟电子技术广泛应用于通信系统、音频处理、视频处理、传感器接口、功 率放大器等领域。
模拟电子技术基础知识回顾
1
电路元件
电阻、电容和电感等基本电子元件的特性和应用。
2
电路分析
基本电路参数计算、节点电压和电流的分析方法。。
模拟电子技术的常用器件和元器件
二极管
用于整流、开关和放大电路。
运放
用于放大、滤波和信号调理电路。
晶体管
用于放大、开关和振荡器电路。
集成电路
集成了多个功能模块的电路，广泛应用于各种 电子设备中。
模拟电路设计流程
模型电和数字电的一般复习题(期末考试复习题).doc
模型电和数字电的一般复习题(期末考试复习题)模拟和数字电路综述一、对错问题:(每个问题2分) ()1.通过半导体的电流是电子电流和空穴电流的总和。
√()2.N型半导体可以通过在本征半导体中掺杂少量硼来形成，并且其多道是自由电子。
×()3.PN结的电场方向是从N区到P区，N区的电位高于P区的电位。
√()4.半导体二极管具有单向导通的重要特性。
反向电流越大，管的单向导电性越好。
×()5.场效应晶体管和晶体管一样，都是电流控制的电子器件。
×()场效应晶体管和晶体管是一样的，它们只有一种载流子参与传导。
×()7、串联负反馈可以降低输入电阻，并联负反馈可以提高输入电阻。
×()8.乙类功率放大器的工作效率高于甲类功率放大器。
×()9.共模放大系数越大，差模放大系数越小，共模抑制比越大，放大器性能越好。
×()10.设置A、B和C为逻辑变量。
如果已知，B=C×(1)1.如果这两个函数有相同的真值表，那么这两个逻辑函数必须相等。
√( )12.如果这两个函数有不同的表达式，那么这两个逻辑函数一定不相等。
×(1)3.组合电路的逻辑功能的特征在于:电路在任何时候的输出仅取决于当时的输入状态，与电路上一次的状态无关。
√( )14.时序逻辑电路的特点是:任何时候的输出不仅取决于当时输入逻辑变量的状态，还取决于电路的原始状态，因此时序逻辑电路具有记忆功能。
√( )15.数字信号和模拟信号的区别在于:数字信号在大小和时间上是连续的，而模拟信号则相反。
×第二，选择题:(每个问题2分)1.n型半导体(c)。
a:带正电荷的b:带负电的c:保持中立2.在正常温度下，正向电流流过二极管，并在二极管两端施加电压(B)。
a:几乎不相关的b:大约指数上升c:线性关系3.当用图解法分析基本放大器的静态特性时，必须画出晶体管特性曲线和(a)，两者的交点是Qpoint。
模电复习提纲(仅供参考)
模电复习提纲（仅供参考）第十章 直流电源考点：概念 直流电源的组成，各部分的作用，稳压管；几个输出电压与U2的关系；1. 直流稳压电源的组成及作用直流稳压电源是由变压、整流、滤波以及稳压四个部分构成。
直流稳压电源：将50Hz 、220V （或380V ）的单相交流电压转换为幅值稳定、输出电流为几百毫安以下的直流电压。
1) 电源变压器：将电网电压变换（降压）成所需要的交流电压。
2) 整流电路：将交流电压转换成单方向的脉动电压。
3) 滤波电路：滤除交流分量，减小脉动，产生平滑的直流电压。
4) 稳压电路：使输出电压获得更高的稳定性。
负载变化输出电压基本不变； 电网电压变化输出电压基本不变。
2. 单相半波整流电路（U 2为有效值）输出电压的平均值：3. 桥式整流电路（U 2为有效值）输出电压的平均值：4. 电容滤波电路输出电压的平均值：5.稳压二极管稳压管是一种特殊的面接触型半导体硅二极管。
稳压区：反向击穿区稳定电压 UZ ：稳压管的击穿电压稳定电流 IZ ：使稳压管工作在稳压状态 的最小电流最大耗散功率 P ZM ：允许的最大功率， P ZM = I ZM U Z动态电阻 r z ：工作在稳压状态时，O(AV )2U 0.45U ≈O(AV )2U 0.9U ≈o(AV )2U 1.2U ≈伏安特性符号等效电路r z＝ΔU / ΔI6.稳压管稳压电路限流电阻的选择第九章功率放大电路（9.11）考点：熟背几个公式，概念功率放大电路与一般放大电路的区别1.2.3.最大效率:4.5.在电路参数一定时，负载上可能获得的最大的交流功率称为最大输出功率，用P om表示。
6.功率放大电路与一般放大电路的区别1)功率放大电路要有尽可能大的输出功率2)功率放大电路要有尽可能高的效率3)非线性失真尽可能小4)功率放大电路的功放管要不超过极限运用状态5)重视功率管的散热和保护第七章信号的运算和处理（习题7.6 7.10 7.19）考点：多级电路，求Uo与Ui的关系，概念有源滤波电路1.反相比例电路2.同相比例运算电路3.4.电压跟随器5.反相求和运算电路6.同相求和运算电路fO IRu uR∴=-⋅fO IRu(1)uR∴=+⋅O Iu u=I3I1I2O f123uu uu R()R R R =-++7. 加减运算电路8. 滤波电路：一种能够使特定频率的有用信号通过，同时滤除信号中无用信号频率的电路。
数模电培训ying
2.电路设计 电路设计是按功能模块确定的单元电路设计。 在该部分设计中，应详细拟定单元电路的组成，性 能指标及与前后级的关系，例如进行单元电路设计。 如果（即单一电路）的任务是对信号进行放大，应 确定是低频放大器还是高频放大器。在此基础上， 是应明确是采用分立元件还是采用模拟集成电路。 若采用分立元件组成电路，要考虑是采用三极管还 是采用场效应管等。 电路仿真及调试 3.器件设计 器件设计，是在单元电路的结构确定后，根据 单元电路的功能，确定具体元器件型号及计算相 应电路系数，元器件选择分为①阻容元件的选择； ②分立元件的选择和③模拟集成电路的选择； ① 阻容元件的选择 电阻器及电容器的种类很多，不同的电路对器要求 也不同，应具体情况具体分析。
设计要求
方案设计
电路设计
器件设计
PCB设计
结构设计
图2-2 电子系统设计流程
a.对于低频小信号放大器， 高频小信号放大器， 即工作与甲类的小信号放大器。 电阻选用
1 w～ 4
1 w 电阻 2
b.对于整流滤波电路中的滤波电容，一般选用 25uF ～ 3000 uF 的电解电容；若滤除高频谐波，则 要在 25uF ～ 3000 uF 电解电容两旁并联 0.1uF ～ 2uF 瓷片电容。对于电路中的退藕电容，常选 用 0.01uF ～瓷片电容，以滤除高频谐波。对于振荡器所用电容，一般选用杂质较少的硅石电容 ② 分立元件的选择 常用分立元件包括半导体二极管，三极管，场效应管等，应根据用途不同，分别进行选择。 a.对于稳压二极管，应注意其稳压值，不同稳压值的稳压二极管，其型号是不一样的，例如：常用
+VCC Rf +VCC 7 N + P 4
V R Rf ，即 o1 1 f V2 R2 R2
模电复习大全
1、在N型半导体中如果参入足够量的三价元素，可将其改型为P型半导体。
2、因为N型半导体的多子是自由电子，所以它带负电。
（错，原子呈电中性）3、PN结在无光照、无外加电压时，结电流为零。
4、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
5、PN结加正向电压时，空间电荷区变窄。
6、稳压管的稳压区是其工作在反向击穿。
7、当晶体管工作在放大区时，发射结电压和集电结电压应为前者正偏，后者反偏。
8、在本征半导体中加入五价元素可形成N型半导体，加入三价元素可形成P型半导体。
9、当温度升高时，二极管的反向饱和电流将增大。
10、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变成2mA，那么它的β约为100。
第二章1、只有电路既放大电流又放大电压，才称其有放大作用。
（错，其中一项即可。
本质是对功率的放大）2、可以说任何放大电路都有功率放大的作用。
3、放大电路中输出的电流和电压都是由有源元件提供的。
（错）4、电路中各电量的交流成分是交流信号源提供的（错）5、放大电路必须加上合适的直流电源才能正常工作。
6、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
（错）7、只要是共射放大电路，输出电压的底部失真都是饱和失真。
（错）第三章1、要求输入电阻为1kΩ到2kΩ，电压放大倍数大于3000，第一级应采用共射电路，第二级应采用共射电路。
2、要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用共源电路，第二级应采用共射电路。
3、要求输入电阻为100~200kΩ，电压放大倍数数值大于100，第一级应采用共基电路，第二级应采用共射电路。
4、要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用共源电路，第二级应采用共集电路。
5、设信号源为内阻很大的电压源，要求将信号源电流转换成输出电压，且|Auis|=|Uo/Is|>1000,输出电阻Ro<100，第一级应采用共基电路，第三级应采用共集电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分《模拟电子技术基础》
参考书：
[1]刘京南主编：电子电路基础。
电子工业出版社，2003
[2]康华光主编：电子技术基础，模拟部分，第四版。
高等教育出版社，1999
一、半导体器件概述
（1）PN结及二极管
主要内容：半导体及PN结、二极管的基本特性、二极管的电路模型及主要参数、特殊二极管
（2）半导体三极管
主要内容：三极管的基本工作原理、三极管的基本特性、三极管的电路模型及主要参数
（3）半导体场效应管
主要内容：结型场效应管、绝缘栅场效应管、场效应管的主要参数及电路模型
（4）集成运算放大器
主要内容：集成运放的基本特性、理想运放
二、基本放大电路
（1）放大电路的组成与技术指标
主要内容：放大电路的组成、放大电路的技术指标
（2）放大电路的稳定偏置
主要内容：温度对半导体器件的影响、分压式偏置电路、电流源偏置电路
（3）各种基本组态放大电路的分析与比较
主要内容：共基极放大电路、共集电极放大电路、场效应管的直流偏置电路、共源极放大电路、共漏极放大电路
三、组合放大电路
（1）一般组合放大电路
主要内容：组合放大电路的级间耦合、组合放大电路的增益、共源—-共射放大电路、共射—共基—共集放大电路
（2）差动放大电路
主要内容：基本差动放大电路、差动放大电路的传输特性（3）集成运放的典型电路
主要内容：偏置电路及输入级、中间级及输出级电路
（4）集成运放的参数及实际电路模型
主要内容：集成运放的主要参数、集成运放的实际电路模型、运放电路的调零
四、放大电路的频率响应
（1）放大电路频率响应的有关概念
主要内容：幅频响应、相频响应、波特图、上限频率、下限频率（2）单级放大电路频率响应的分析方法
主要内容：单管放大电路的高频响应、单管放大电路的低频响应（3）多级放大电路的频率响应
主要内容：多级放大电路的高频响应、多级放大电路的低频响应
五、反馈放大电路及其稳定性分析
（1）反馈的基本概念与分类
主要内容：反馈的基本概念、反馈的分类与判断、反馈放大电路的方框图表示及其一般表达式
（2）负反馈对放大器性能的改善
主要内容：提高放大倍数的稳定性、减少非线性失真、扩展通频带、对输入电阻和输出电阻的影响
（3）深度负反馈放大电路的分析计算
主要内容：深度负反馈的特点、深度负反馈放大电路的计算（4）负反馈放大电路的稳定性分析及频率补偿
主要内容：负反馈电路的稳定性分析、常用的频率补偿方法
六、波形产生与整形电路
（1）正弦波振荡电路的基本概念
主要内容：正弦波振荡器的振荡条件、正弦波振荡器的组成及分类（2）正弦波振荡电路
主要内容：RC文氏电桥振荡电路、LC三点式振荡电路、变压器反馈式振荡电路、石英晶体振荡电路
（3）非正弦振荡电路
主要内容：矩形波振荡电路、三角波振荡电路
七、信号运算和处理电路
（1）集成运放运算电路
主要内容：比例运算电路、加减运算电路、微分与积分电路、对数与反对数电路
（2）有源滤波器
主要内容：滤波器的基本概念、一阶有源滤波电路、二阶有源滤波电路、状态变量滤波器
（3）模拟乘法器
主要内容：对数式模拟乘法器、变跨导式模拟乘法器、模拟乘法器应用（4）锁相环电路
主要内容：锁相环的基本概念、锁相环的相位模型与系统分析、集成锁相环及其应用
八、功率电路
（1）功率放大电路
主要内容：功率放大电路的特点与分类、互补对称功率放大电路、集成功率放大器
（2）串联型直流稳压电路
主要内容：稳压电路的主要指标、全波整流电容滤波电路、三端集成稳压器
第二部分《数字电子技术基础》
参考书：
[1] 黄正瑾编。
计算机结构与逻辑设计（第一版）。
高等教育出版社，1999。
[2] 康华光主编：电子技术基础，数字部分，第四版。
高等教育出版社，1999
一、数制和码制
（1）数制
主要内容：十进制、R进制、二进制、二进制的优点、数制间的转换、
八进制与十六进制
（2）数的表示方法与格式
主要内容：码的概念、二进制码与循环码、十进制数的表示方法、BCD 码
二、逻辑函数与门电路
（1）逻辑代数的基本知识
主要内容：三种基本逻辑运算、逻辑代数的基本定律、逻辑代数的基本规则、逻辑代数的常用公式
（2）逻辑函数及其描述方法
主要内容：逻辑表达式、逻辑图、真值表、卡诺图、标准表达式、最大项和或与表达式
（3）门电路的基本知识
主要内容：正逻辑与负逻辑、非门的电路模型、其它门电路、门电路的技术要求
（4）逻辑函数的简化
主要内容：逻辑简化的意义和标准、公式法简化、卡诺图法简化
三、组合逻辑电路
（1）组合逻辑电路分析
主要内容：组合逻辑电路的定义与特点、组合逻辑电路的分析方法、几种常用的组合逻辑模块：编码器、译码器、加法器、数据选
择器和数值比较器
（2）组合逻辑电路的设计
主要内容：组合逻辑电路的设计方法、组合电路的竞争冒险现象及其消
除方法
（3）可编程逻辑器件(PLD)
主要内容：可编程逻辑器件的基本结构、PAL、GAL、FPGA和CPLD的特点及电路结构
四、时序逻辑电路
（1）触发器的原理和应用
主要内容：基本RS触发器、J-K触发器、D触发器等的电路结构、工作原理及动态特性
（2）时序逻辑电路分析
主要内容：时序电路的特点、描述方法和分析方法、含中规模集成模块的时序逻辑电路的分析
（3）常用时序逻辑电路模块
主要内容：数据寄存器、移位寄存器、集成移位寄存器、计数器、常用
集成计数器、计数器的应用、多片集成计数器构成任意模计
数器
五、半导体存储器
主要内容：ROM、RAM等的电路结构、工作原理和扩展存储容量的方法、用ROM实现组合逻辑函数的方法
六、数模与模数转换
主要内容：D/A数模转换电路组成、工作原理、功能及主要参数；A/D模数转换电路组成、工作原理、特点及应用
七、脉冲的产生和整形电路
主要内容：施密特触发器、单稳态触发器和多谐振荡器的工作原理、主要参数的分析方法及应用；555定时器的工作原理及应用
另一版本的数电复习
1. 10，8，16进制互换。
1.原码，反码，补码。
1.常用编码：1）十进制：8421码、余3码。
2）格雷码含义
第二章
1.基本运算及其符号：与，或，非。
2.复合逻辑运算符号：与非，或非，异或，同或。
3.基本公式和常用公式：表2.3.1、表2.3.3
4.基本定理：代入、反演、对偶。
5.逻辑函数的表示方法：真值表、函数表达式、逻辑图、波形图，之间能任意地相互转换。
6.逻辑函数的标准形式：最小项之和、最大项。
7.逻辑函数化简：公式化简、卡诺图及其化简、有无关项的卡诺图化简。
（综合计算）
第三章
1.简单的门电路图:二极管与门、或门和CMOS与门、或、非门。
2.数字集成电路有两大类:由MOSFET构成，简称CMOS集成电路；由三极管组成，简称TTL集成
电路。
TTL：输入悬空为1。
3. TTL门电路符号及特点:OC门、三态门。
课后题P3.14，P3.15
第四章
组合逻辑电路的分析和设计，用中规模组合逻辑芯片设计组合逻辑电路最简单和最常用的方法：用数据选择器设计多输入、单输出的逻辑函数；用二进制译码器设计多输入、多输出的逻辑函数。
使用译码器138设计电路
课后题4.14
第五章
触发器外部逻辑功能、触发方式。
第六章
时序逻辑电路的分析、设计，寄存器、计数器（任意进制计数器的构成，M）N）第七章
利用ROM实现组合逻辑函数。
课后题7.8
第十章、十一章
基础知识，主要在填空、判断题中出现。
AD输入信号的最大值就是V REF。
