高强混凝土施工工艺要求方案
高强混凝土施工工艺技术规程

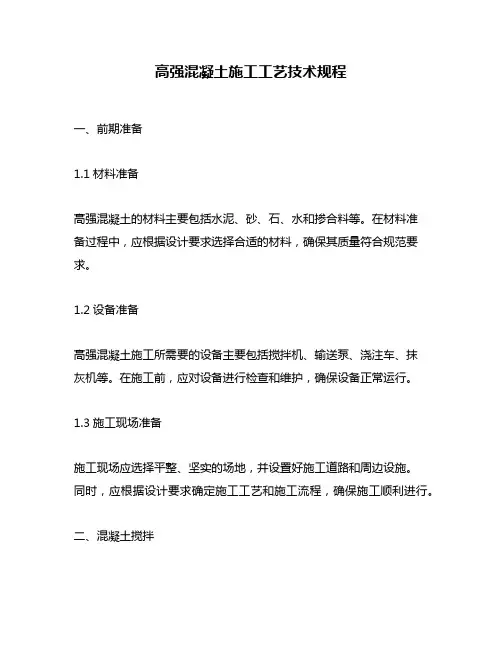

高强混凝土施工工艺技术规程一、前期准备1.1材料准备高强混凝土的材料主要包括水泥、砂、石、水和掺合料等。
在材料准备过程中，应根据设计要求选择合适的材料，确保其质量符合规范要求。
1.2设备准备高强混凝土施工所需要的设备主要包括搅拌机、输送泵、浇注车、抹灰机等。
在施工前，应对设备进行检查和维护，确保设备正常运行。
1.3施工现场准备施工现场应选择平整、坚实的场地，并设置好施工道路和周边设施。
同时，应根据设计要求确定施工工艺和施工流程，确保施工顺利进行。
二、混凝土搅拌2.1搅拌比例控制根据设计要求和材料性能，确定混凝土的搅拌比例，并严格按照比例进行控制。
在搅拌过程中，应保证搅拌时间充足，混凝土的均匀性和稳定性得到保证。
2.2搅拌机操作在搅拌机操作过程中，应注重以下几点：（1）严格遵守搅拌机的使用规程，确保搅拌机正常运行。
（2）在搅拌机投料时，应逐步加料，避免一次性加入过多材料。
（3）在搅拌过程中，应注意观察混凝土的状态，及时调整搅拌时间和搅拌速度。
三、混凝土输送3.1输送泵操作在混凝土输送过程中，应注重以下几点：（1）严格遵守输送泵的使用规程，确保输送泵正常运行。
（2）在输送过程中，应控制混凝土的流速和流量，避免混凝土流速过快或过慢。
（3）在输送过程中，应注意观察混凝土的状态，及时调整输送速度和输送距离。
四、混凝土浇注4.1浇注前准备在浇注前，应对模板进行检查和维护，确保其平整、牢固。
同时，应根据设计要求确定浇注顺序和浇注方法，确保浇注质量。
4.2浇注操作在浇注过程中，应注重以下几点：（1）在浇注前，应先进行试灌，确保混凝土顺畅流动。
（2）在浇注过程中，应控制混凝土的流速和流量，保证混凝土的均匀性和稳定性。
（3）在浇注过程中，应注意观察混凝土的状态，及时调整浇注速度和浇注厚度。
五、混凝土养护5.1养护时间在混凝土浇注后，应根据混凝土的强度等级和养护条件，确定养护时间。
在养护期间，应保持混凝土表面湿润，避免表面龟裂和开裂。
高强混凝土的制备方法及注意事项
高强混凝土的制备方法及注意事项高强混凝土是一种具有较高抗压强度和耐久性的材料，广泛应用于高层建筑、桥梁、水坝等工程项目中。
为了制备高强混凝土，并确保其性能和质量，我们需要注意以下几个方面。
1. 材料的选择：对于高强混凝土制备而言，水泥的选择非常关键。
通常情况下，我们会选用高性能水泥，如硅酸盐水泥或粉煤灰水泥等。
还需要选择优质的骨料和细集料，以确保混凝土的整体性能。
2. 配合比的确定：配合比是制备高强混凝土过程中的关键参数，它是水泥、骨料、细集料和水的比例关系。
通过科学合理的配合比设计，可以确保混凝土的强度和耐久性。
在确定配合比时，需要考虑到材料的种类、砂浆的流动性和工程的具体要求。
3. 控制水灰比：混凝土中的水灰比是指水的质量与水泥含水量的比值，它对混凝土的强度和耐久性有着重要影响。
通常情况下，较低的水灰比可以获得更高的强度，但过低的水灰比可能会影响混凝土的流动性和施工性能。
我们需要在控制水灰比时进行合理折衷，以兼顾强度和可施工性。
4. 充分搅拌和养护：混凝土的搅拌和养护是确保其强度和耐久性的关键环节。
在搅拌过程中，应充分混合各种材料，确保混凝土的均匀性。
而在养护过程中，应保证混凝土的表面湿润，防止过早干燥和开裂。
5. 使用掺合料：掺合料是指在混凝土中添加的其他材料，如粉煤灰、矿渣粉等。
掺合料的使用可以改善混凝土的工作性能、强度和耐久性。
在使用掺合料时，需要根据混凝土的具体需求和工程要求进行适量添加，并注意掺合料的质量和性能。
总结回顾：高强混凝土的制备方法及注意事项主要包括选择适当的材料、确定合理的配合比及控制水灰比、充分搅拌和养护以及使用掺合料等。
这些方面的注意事项可以确保高强混凝土具有优秀的强度和耐久性。
我们还需要根据具体工程需求和要求进行相应调整和优化。
个人观点和理解：高强混凝土的制备需要综合考虑多个因素，其中材料的选择和配合比的确定是非常重要的。
在选择材料时，应选择质量好、性能稳定的水泥、骨料和细集料，以确保混凝土的整体性能。
高强钢筋混凝土施工工艺技术规范
高强钢筋混凝土施工工艺技术规范一、前言高强钢筋混凝土在建筑工程中得到了广泛的应用，其施工工艺技术规范的制定对于确保工程质量和安全具有重要意义。
本文将从材料准备、钢筋加工、混凝土浇筑、养护等方面详细介绍高强钢筋混凝土的施工工艺技术规范。
二、材料准备1.水泥：采用普通硅酸盐水泥或矿渣水泥，其28d强度不低于42.5 MPa。
2.骨料：采用规格均匀、表面光滑的细集料和粗集料，其强度不低于混凝土设计强度的90%。
3.砂：采用细度模数在2.3-2.7之间的天然砂或人工砂。
4.水：应使用符合国家标准的饮用水。
5.高强钢筋：采用符合国家标准的HRB400或HRB500钢筋。
三、钢筋加工1.钢筋的加工应符合国家标准要求，其长度应符合设计要求。
2.钢筋的弯曲应使用专用的弯曲机进行加工，弯曲角度不宜大于135度。
3.钢筋的连接应采用搭接或机械连接，其连接长度应符合国家标准要求。
四、混凝土浇筑1.混凝土的浇筑应从低处向高处逐层浇筑，每层浇筑高度不宜超过2m。
2.混凝土浇筑前，应进行充分的浇注前检查，确保模板、支撑、排水等设施完好。
3.混凝土浇筑应采用振捣器进行振捣，振动时间应根据混凝土的设计强度和孔隙率进行确定。
4.混凝土浇筑后，应进行充分的养护，养护时间不少于7天。
五、养护1.混凝土浇筑后应进行覆盖养护，覆盖材料应采用塑料膜或湿麻袋等材料。
2.混凝土浇筑后应及时进行养护，防止混凝土表面干裂和龟裂。
3.混凝土硬化后应定期进行养护，养护周期根据混凝土的强度等级和养护环境进行确定。
六、验收标准1.混凝土的强度应符合设计要求，且不得低于设计强度的90%。
2.混凝土的抗渗性能应符合设计要求，且不得出现渗漏现象。
3.混凝土的表面平整度应符合设计要求，不得出现明显的坑洼、波浪等现象。
4.混凝土的弯曲、拉伸、剪切等性能应符合设计要求，不得出现明显的裂缝、断裂等现象。
七、安全措施1.混凝土浇筑过程中应加强现场管理，确保施工人员和设备的安全。
C60高强混凝土施工及底板大体积混凝土施工方案
C60高强混凝土施工技术交底本工程部分核心筒及框架柱采用C60混凝土，C60混凝土属高强混凝土，在配合比和施工中必须加以注意，以消除对工程质量造成的隐患。
一般是从材料和施工两方面进行控制。
1.材料选用：1）宜采用等级大于或等于42.5的硅酸盐水泥或普通硅酸盐水泥。
2）砂石：砂要求细度模数Mk≥2.6，级配良好，含泥量≤2%，泥块含量≤1%，碎石采用5~30mm连续级配，要求针片状颗粒含量不宜大于5.0%，含泥量≤1%，泥块含量≤0.5%，压碎指标值≤20%；3）外加剂选用高效缓凝泵送剂或减水剂，其减水率〉25%；4）为降低水化热，可掺用一定数量的Ⅱ级或Ⅱ级以上的粉煤灰；5）在试配中可选用FS矿粉，其细度大于400m2/kg、活性较好。
6）各种原材料每盘称量的偏差不应超出以下规定：水泥±2%；粉煤灰掺合料±2%；粗、细骨料±3%；水、高效减水剂±1%。
7）搅拌站在拌制高强度混凝土时，搅拌时间可适当延长。
8）高强度混凝土搅拌时，必须注意高效减水剂投入的时间。
高效减水剂不能与干水泥接触，否则将使混凝土质量下降，宜在其他材料充分拌合后再加入高效减水剂。
9）搅拌时应准确控制用水量，应仔细测定砂石中的含水量，并在拌合用水中扣除。
10）石料在搅拌前湿水降温，严格按进料、搅拌程序进行搅拌。
11）混凝土进料、搅拌流程为：石子→水泥→沙子→加水搅拌2min→加高效减水剂再搅拌1.5min→出料。
在C60生产时，要求混凝土搅拌站符合以下几点要求：搅拌站的计量：静态计量及动态计量均要符合要求；搅拌站原材料要按我司要求进料，尤其是水泥及粗骨料；搅拌站要严格控制塌落度及砂、石含水率，以及作相调整；搅拌站中的砂、石料不能离析。
2.混凝土的运输拌制好的混凝土用混凝土搅拌运输车运至施工现场。
高强混凝土塌落度的经时损失较普通混凝土大，因此，施工中应尽量缩短运输时间，以保证混凝土有较好的工作度。
预应力高强混凝土管桩施工方案
预应力高强混凝土管桩施工方案一：预应力高强混凝土管桩施工方案1. 引言1.1 目的本方案的目的是制定预应力高强混凝土管桩施工的具体方案，确保施工过程安全、高质量完成。
1.2 范围本方案适用于预应力高强混凝土管桩的施工过程，包括原材料准备、施工工序及设备使用等方面内容。
2. 施工前准备2.1 设计准备2.1.1 掌握设计图纸及相关资料2.1.2 确定施工工艺及技术要求2.2 场地准备2.2.1 地质勘测2.2.2 场地平整及清理3. 施工工序3.1 材料准备3.1.1 检查材料质量及数量3.1.2 将材料送至施工现场3.2 管桩成型3.2.1 搭建模板支架3.2.2 安装预应力钢筋3.2.3 浇筑高强混凝土3.3 预拉伸3.3.1 在管桩达到设计强度后进行预拉伸处理3.3.2 确保预拉伸过程稳定和精确3.4 焊接处理3.4.1 根据需要进行焊接处理工作3.4.2 保证焊接质量和强度4. 施工设备4.1 塔吊4.2 模板支架4.3 预应力张拉设备4.4 混凝土搅拌设备5. 安全措施5.1 施工现场警示标志5.2 施工人员佩戴安全帽及防护服5.3 施工设备操作人员持证上岗6. 质量控制6.1 施工现场质量验收6.2 材料检测6.3 施工过程监控7. 进度计划7.1 制定施工进度计划7.2 调整施工进度计划附件：施工图纸、技术规范、安全操作规程法律名词及注释：1. 预应力：通过预先施加拉力的方法增强钢筋混凝土的抗压强度和抗剪强度。
2. 高强混凝土：抗压强度超过普通混凝土的混凝土材料。
二：预应力高强混凝土管桩施工方案1. 引言1.1 目的制定预应力高强混凝土管桩施工方案，确保施工过程安全、高质量完成。
1.2 范围适用于预应力高强混凝土管桩的施工过程，包括原材料准备、施工工序及设备使用等内容。
2. 施工前准备2.1 设计准备- 掌握设计图纸及相关资料；- 确定施工工艺及技术要求。
2.2 场地准备- 进行地质勘测，了解地质条件；- 完成场地平整及清理工作。
高强混凝土技术要求
高强混凝土技术要求1、混凝土原材料1.1、混凝土拌合物的原材料（如水泥、砂、石、水、外加剂、掺合料）的质量，必须符合国家现行规范、规程、标准，并按有关规定具有产品出厂合格证和进场复验报告。
1.2、配制高强混凝土宜选用标号不低于525号的硅酸盐水泥和普通硅酸盐水泥。
对立窑生产的水泥宜根据其质量稳定性，慎重选用。
1.3、细骨料宜选用质地坚硬、级配良好的河砂或人工砂，其细度模数不宜小于2.6，含泥量不应大于1.5％，且不容许有泥块存在，必要时应冲洗后使用。
1.4、粗骨料应选用质地坚硬、级配良好的石灰岩、花岗岩、辉绿岩等碎石或碎卵石。
骨料母体岩石的立方体抗压强度应比所配制的混凝土强度高20％以上。
仅当有可靠的依据时，方可采用卵石配制。
粗骨料颗粒中，针片状颗粒含量不宜大于5％，不得混入风化颗粒，含泥量不应大于1％。
粗骨料的最大粒径不宜大于25mm。
强度等级较高时粒径适当减小。
粗骨料宜采用二级级配。
1.5、用作高强混凝土掺合料的粉煤灰一般应选用Ⅰ级灰。
对强度等级较低的高强混凝土，通过试验也可选用Ⅱ级灰，应尽可能选用需水量比小且烧失量低的粉煤灰。
其他掺合料的要求均需符合《高强混凝土结构技术规程》相关要求。
1.6、配制高强混凝土的外加剂，应根据现场需求添加，其质量应符合《混凝土外加剂》GB/T8076-2008及《混凝土泵送剂》JC473-92的规定。
外加剂应经质量检测并试配后选定。
确保正确添加使用。
1.7、拌制混凝土所用的水，应采用饮用水，严禁使用碱、氯含量超标的海水或工业废水等其他水。
2、混凝土配合比2.1、高强混凝土的配合比，应根据施工工艺要求的拌合物工作性和结构设计要求的强度，充分考虑施工运输和环境温度等条件进行设计，通过试配并经现场试验确认满足要求后方可正式使用。
高强混凝土的配合比应有利于减少温度收缩、干燥收缩、自生收缩引起的体积变形，避免早期开裂。
对于有侵蚀性作用介质环境的结构物，所用高强混凝土的配合比应考虑耐久性的要求。
超高强混凝土应用技术规程
超高强混凝土应用技术规程一、前言超高强混凝土（Ultra-High Performance Concrete，简称UHPC）是一种高强度、高耐久、高韧性、高密实性能的混凝土，由于其综合性能优异，广泛应用于各种重要工程中。
本文将介绍UHPC的材料组成、施工工艺、质量控制等方面的技术规范。
二、材料组成UHPC的材料组成主要包括水泥、细粉料、矿物掺合料、砂、高性能粉体、超细矿物粉末、纤维、化学外加剂等几种材料，其中关键是高性能粉体和超细矿物粉末。
1.水泥UHPC中使用的水泥应为高强度水泥，其强度等级应不低于HPC C80级别。
水泥应符合《水泥标准》（GB175-2007）中规定的要求，同时需要具有良好的流动性和初始凝结时间。
2.细粉料细粉料应具有较高的活性和细度，其粒径应小于40微米。
细粉料的含量应高于传统混凝土，一般为水泥用量的20%-25%。
3.矿物掺合料矿物掺合料的种类可以是矿渣粉、粉煤灰、硅灰、石英粉等，其中矿渣粉的应用最广泛。
矿物掺合料的含量应高于传统混凝土，一般为水泥用量的15%-20%。
4.砂UHPC中的砂应为高性能石英砂，其粒径应在0.1-0.6毫米之间，具有良好的圆整度和角质度。
5.高性能粉体高性能粉体是UHPC中的关键材料之一，它可以是硅灰、白炭黑、氧化铝等，其粒径应小于10微米。
高性能粉体的用量应为水泥用量的5%-10%。
6.超细矿物粉末超细矿物粉末是UHPC中的另一个关键材料，它可以是纳米硅灰、纳米二氧化硅等，其粒径应小于1微米。
超细矿物粉末的用量应为水泥用量的5%-10%。
7.纤维UHPC中的纤维可以是钢纤维、玻璃纤维、碳纤维等，其直径应在0.1-0.3毫米之间，长度应为10-30毫米。
纤维的用量应为水泥用量的1%-2%。
8.化学外加剂UHPC中的化学外加剂可以是高效减水剂、增强剂、防止腐蚀剂等。
化学外加剂的用量应根据具体情况确定。
三、施工工艺UHPC的施工工艺应根据具体工程情况进行选择，但需要注意以下几点：1.搅拌UHPC的搅拌应采用高速搅拌机械，搅拌时间应不少于5分钟。
高强混凝土施工工艺及质量控制
一
加剂 混凝土的用水量 中扣 除按外 加剂减水率计算得 出的减水量 ，即为 掺减水剂 时混凝土 的用 水量 。４）水泥用 量。为 了增加 砂浆 中胶结 料 的比例 ，水泥用量要 比较 高，但 应注意的是 ，水泥用量又不 宜过 高 ， 否则会 引起水化期间放热速度过 快或收缩量过大等 问题 。高强混凝 土 水泥用量一般宜５ ０ ｇ ３ ５ ｋ／ 。如配制Ｃ ０ ｍ ６ 混凝土时 ， 需水泥用 量通 常为 所 ５ ０ｇ ， ５０ ｇ ３ ） ０ ｋ／ ～ ５ｋ ｌ 。５ 试拌调整。对计算所得的配合 比结果要通过试 ｍ ｍ 配 、试拌来验证 。要注意试拌量应不小于拌和机额定量的 ，混凝土的 搅拌方式及外加剂的掺法 ，宜与实际生产时的使用方法一致 。对试拌得 出的拌合物要进行实测 和仔细观察，检验坍落度是否满足要求 ， 聚性 粘 和保水性是否 良好。６ ）配合 比的确定 。当拌合物的实测密度 与计算值 之差的绝对值不超过计算值的２ ％时，可不调整 。若超过２ ％时 ， 应按照
２２ 合理确定配合 比 ． １ 水 灰 比的确 定 。高 强混凝土水 灰 比的计算应对 试验结 果进行 ） 统计 ，提 出混凝 土强度 与水灰 比的关系式 ， 然后 用作图法或计算法求 出与混凝土配制强度相 对应 的水灰 比。当采用多个 不同的配合 比进行 混凝土的强度试验时 ， 中一个应为基准配合 比 ，其他 配合 比的水灰 其 比宜较基准配合 比分别增 加或减少０ ２ ０ ３ ） ． ～ ． 。２ 集料用 量。每ｌ ３ ０ ０ ｍ 高 强混凝土的碎石用量为０９ ．ｍ ０９ ｍ， ．５ ；砂 的用量应经试 验确定 ，一般 控制在２ ％ ～３ ％。３）用水量 。计算高强 混凝土 的配合 比时 ，其用 ８ ６ 水量可在普通混凝土用水量 的基础上用减水率法加 以修 正。在不掺外
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高强混凝土施工工艺要求方案
1、混凝土运输
1.1 本工程高强混凝土均采用商品混凝土，由商品混凝土厂家提供。
1.2 混凝土供应搅拌站位于***市，从搅拌站到工地约12km，运输时间约17~20min，搅拌站运输路线：附路线图
2、混凝土浇筑方法
2.1 混凝土泵的定位与水平输送管道的布置
2.2.1 混凝土泵定位如下图。
附混凝土输送泵平面布置图
2.1.2 泵管的选择及管道布置
1）地面水平管道的长度一般为垂直泵送高度的1/5-1/4，即地面管道长度为90米-113米。
2）整条管道壁厚采用等寿命设计，采用壁厚10mm的高强耐磨输送管。
3）框架柱浇筑和楼面浇注时，在相应楼层拆开垂直φ150管道，采用弯管、过渡管连接拆开的垂直φ150管至φ125B输送管（壁厚4mm）连接布料机，或用φ150管直接浇筑楼板。
4）垂直输送管的长度，按爬模平台爬升步距或楼层高度模数确定，以有利于爬模时管道加节、管道维护。
2.2 布料机选择与安装
塔楼核心筒混凝土浇筑时，采用BLG-15布料机安放在爬模支撑平台上配合混凝土浇筑，能360°回转，回转半径为15m，出料口接串管进行混凝土浇筑。
附*楼混凝土浇筑布料机布置
3、混凝土的浇筑顺序
附**楼混凝土浇筑平面布置
注：图中虚线表示为施工缝留设及混凝土浇筑分区；带箭头线为塔楼每层混凝土浇筑流水顺序。
当混凝土强度等级相差两个标号以上时，需在交接部位采用钢丝网区别两边混凝土。
4、墙体混凝土施工
4.1 墙体混凝土浇筑采用斜面分层浇筑法，每层厚度控制在500mm左右。
4.2 浇筑混凝土时要特别注意做好控制标高，墙体浇筑混凝土时，为准确下料，使用混凝土分层控制尺杆，尺杆上按每隔20cm划厚度控制线并钉上小钉，用以控制下料高度，防止出现分层过厚的情况。
4.3 为保证墙体混凝土与下面板面混凝土接合紧密，不产生烂根现象，应在每根柱每道墙浇筑前先在底部均匀铺浇50～100mm厚与混凝土同配比减石混凝土。
4.4 洞口两侧应均匀下灰，两侧灰头高差不超过300mm，以免混凝土侧压力使洞口模变形。
4.5 在高支模区域竖向结构与水平结构分开浇注，当墙体混凝土浇筑完后，落地灰要及时清理，墙上口甩出的钢筋应加以整理，然后用抹子按板下口预定标高线，将其表面找平。
由于振捣口的混凝土表面常留有一层浮浆层，为保证墙体与顶板的粘接密实，找平时应略高于预定顶板下皮标高线20mm，当混凝土终凝后，将此高出的浮浆层用钢纤剔凿（使墙体顶标高比楼板底标高高5mm），并清理干净方可进行下道工序的施工。
4.6 因核心筒墙体中含钢板剪力墙，前期深化设计时已在钢板墙上设计有灌浆孔；在墙体混凝土浇筑时，需两边对称下料，避免不对称下料对钢板剪力墙造成挤压移位等影响。
5、柱混凝土施工
5.1 符合大体积混凝土标准（最小截面尺寸大于1m）的框架柱混凝土的浇筑应控制浇注速度不大于2m/h。
5.2 浇筑柱混凝土前，为了避免产生蜂窝现象，在底部应先铺50～100mm 厚与混凝土成分相同的水泥砂浆，以保证接缝质量。
为避免发生离析现象，混凝土自高处倾落时，应设置串筒分层进行浇筑，并相应设置分层浇筑工具：尺杆、手把灯。
5.3 为了保证混凝土结构良好的整体性，考虑到混凝土的收缩沉降，每次浇筑高度不超过2m，待混凝土初步沉实后，再浇筑至梁底，间歇不超过混凝土初凝时间（约1小时）。
上层混凝土应在下层混凝土初凝之前浇筑完毕，并在振捣上层混凝土时，振动棒下插50mm，使上下层混凝土之间更好的结合，在浇筑过程中要注意振动棒不得触动钢筋和预埋件，振动棒插入点要均匀，振捣时当气泡停止溢出、有浮浆上反时判定振捣到位，停止振捣，防止多振或漏振。
6、梁板、墙柱节点混凝土浇筑
6.1 由于节点区混凝土强度等级差别较大，在梁板与墙柱交接处必须用双层钢丝网分隔墙柱、梁板混凝土，具体见下图：
梁柱节点混凝土浇筑立面图
6.2 混凝土浇筑时，先浇筑墙、柱、连梁的高强等级混凝土，再浇筑梁板的低强度等级混凝土。
若墙柱水平施工缝留设在梁底时，需先浇筑墙头、柱头混凝土，然后再浇筑梁板混凝土。
6.3 由于梁柱接头处钢筋较密，应采用ZX-30振动棒加强振捣，在浇筑梁板混凝土之后立即对柱头部分混凝土进行二次振捣，以增强混凝土的密实性，减少收缩。
7、夜间施工措施
7.1 混凝土浇筑尽量安排在白天进行，当无法避免在夜间施工时，应提前向有关部门申报夜间施工的有关手续。
作业班组需提前向项目部报送夜间施工申请书，申请书包括：作业部位、作业人数、照明安排申请作业时间、值班负责人安排、安全技术交底情况等。
7.2 夜间施工必须遵守国家及重庆市有关夜间施工的安全生产管理条例，严禁盲目施工，不准安排年老体弱、带病、疲劳及一切不适合夜间作业的工人进行施工。
7.3 必须保证夜间施工的照明。
8、混凝土养护
8.1 高强混凝土养护采用保湿养护膜覆盖养护，保湿养护时间不得少于14d，14d之内需保证混凝土表面处于湿润状态。
当进入春秋季节施工时，养护膜需采用保温保湿养护膜，避免混凝土表面温度与混凝土中心温度相差过大。
8.2 冬季施工时，若温度连续5天均低于-5℃，则考虑采用综合蓄热养护，
竖向结构拆模后在混凝土表面粘贴聚苯板保温层，在核心筒及塔楼内采取蒸汽升温养护措施，保证混凝土表面温度。
9、季节性施工措施
9.1 夏季施工措施
9.1.1 夏季施工高强大体积混凝土时，应按《大体积混凝土施工规范》（GB50496-2009）要求控制混凝土的入模温度及工作性能。
9.1.2 夏季施工时，应对直接照射的泵管进行洒水覆盖。
9.2 冬季施工措施
9.2.1 冬季施工时，应对泵管采用麻袋进行保温覆盖，保证混凝土的出罐温度和入模温度相差不大。
9.2.2 浇筑完的混凝土先带模养护约48h，拆模后及时覆盖保护材料（先盖一层保湿养护膜，然后在其上盖一层聚苯板被保温，以保证混凝土在正温下达到受冻临界强度。
9.2.3 当温度连续5天低于-5℃时，则考虑采用综合蓄热养护法。
