2020-2021广州中考物理 电路类问题 综合题
一、初中物理电路类问题
1．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（ ）
A． B．
C． D．
【答案】A
【解析】
【分析】
【详解】
A．从图中可以看到，三个开关处于闭合状态，符合在行驶过程中的情况，电动机正常运转；用任一只手柄刹车时，该手柄上的开关立即断开，此时电路中没有电流，电动机停止工作，选项A符合题意；
B．从图中可以看到，在行驶过程中，两开关处于闭合状态，电动机正常运转；但是用任一只手柄刹车时，该手柄上的开关立即断开，电动机依然有电流流过，还在工作；B项不合题意；
C．从图中可以看到，在行驶过程中要求两开关处于闭合状态，这时没有电流流过电动机，电动自行车就不能正常运作，这种情况矛盾，C项不合题意；
D．从图中可以看到，没有电源，无论开关闭合还是断开，电动自行车都行驶不了，D项不合题意．
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（ ）
A．L1 与 L2 并联，电流表 A1 测 L2 的电流
B．L1 与 L2 串联，电流表 A2 测干路上的电流
C．当开关 S2 断开时,通过 L1 的电流不变, A2 的示数变小 D．当开关 S2 断开时, A2 的示数不变，通过 L1 的电流变大
【答案】AC
【解析】
【分析】
【详解】
AB．由图可知，闭合开关 S1、S2，L1 与 L2 并联，电流表 A1 与 L2 在同一支路，所以的电流表 A1 测 L2 的电流，电流表 A2测量干路电流，故A正确、B错误；
CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2 所在支路断开，通过L2电流为0，通过 L1 的电流不变，干路电流表A2示数变小，故C正确、D错误。
3．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
【答案】C
【解析】
【分析】
【详解】
A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
【答案】D
【解析】
【分析】
【详解】
由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．
5．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（ ）
A．L1、L2串联 B．通过L1、L2的电流相等
C．电流表测干路中的电流 D．电流表测通过L2的电流
【答案】C
【解析】
【详解】
由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．
6．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是( )
A．两灯都发出昏暗的光，两灯串联 B．两灯都不亮，这样连接造成了短路
C．两灯都正常发光，且两灯并联
D．上面的灯正常发光，下面的灯没有电流通过
【答案】C
【解析】
【详解】
电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V，因为两灯的规格都是“3V 1W”，所以两灯都正常发光，故选C。
7．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
8．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；
CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D错误，C正确。
故选C。
9．如图，电阻丝R1、R2的材料和长度均相同，阻值R1∶R2=2∶1，甲、乙为电表（电流表或电压表），开关S处于闭合状态，R1、R2均接入电路中。以下说法中，正确的有：（ ）
A．R1的横截面积比R2的大 B．甲为电流表，乙为电压表
C．R1、R2上的电压之比为2∶1 D．R1、R2中的电流之比为1∶2
【答案】BD
【解析】
【分析】
【详解】
A．导体的电阻跟导体的横截面积有关，长度相同的同种材料的导体，横截面积越大，电阻越小。因为电阻丝R1、R2的材料和长度均相同，阻值R1∶R2=2∶1，所以R1的横截面积比R2的小，故A错误；
B．若甲为电流表，乙为电压表，开关S处于闭合状态时，R1、R2并联接入电路中，甲测通过R1的电流，乙测电源电压，故B正确；
C．因为R 1、R2并联，故R1、R2上的电压之比为1∶1，故C错误；
D．因为R 1、R2并联，根据欧姆定律，R1、R2中的电流之比
12211212UUIIRRRR∶∶∶∶
故D正确。
故选BD。
10．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（ ）
A．1、2、3都是电流表 B．1、2、3都是电压表
C．1、2一定是同类型的表 D．1和3一定是同类型的表
【答案】D
【解析】
【详解】
第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L乙与 1串联在一条支路中，所以1就是电流表； L甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。 第二种情况：如果把1和3去掉，这样我们就能看出L甲、2、L乙在一
2020-2021中考物理家庭电路故障的分析问题(大题培优 易错 难题)含详细答案
一、初中物理家庭电路故障的分析问题
1．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02
【解析】 【分析】
解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

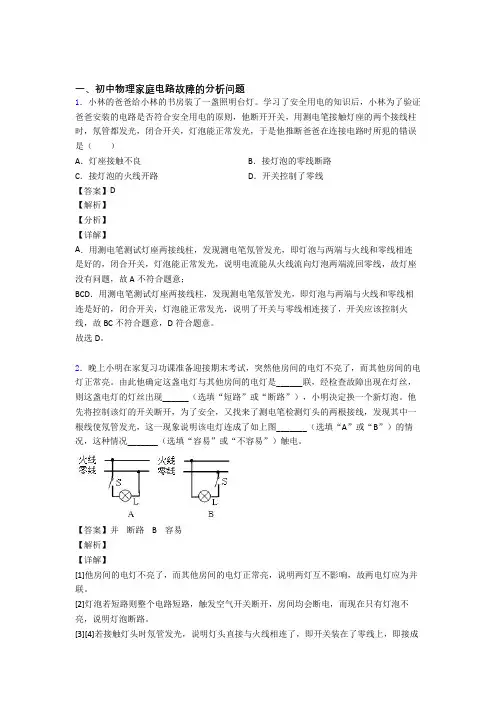

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析含答案
一、初中物理家庭电路故障的分析问题
1．小林的爸爸给小林的书房装了一盏照明台灯。学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（ ）
A．灯座接触不良 B．接灯泡的零线断路
C．接灯泡的火线开路 D．开关控制了零线
【答案】D
【解析】
【分析】
【详解】
A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；
BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并 断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。

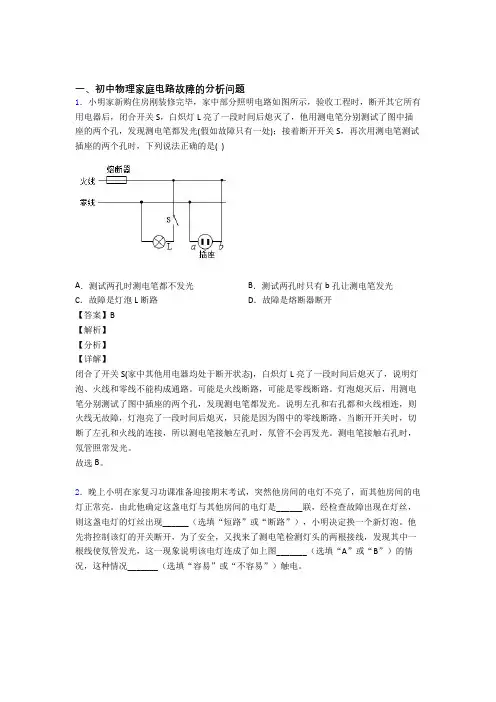

2020-2021中考物理家庭电路故障的分析问题-经典压轴题附答案解析
一、初中物理家庭电路故障的分析问题
1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
A．测试两孔时测电笔都不发光 B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路 D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
故选B。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并 断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
2020年中考物理试题分类汇编(第03期)动态电路专题1
1 / 24
2019年中考物理试题分类汇编（第03期）动态电路专题1
编 辑：__________________
时 间：__________________
教学资料范本
2 / 24
动态电路1
一、选择题
1.（20xx昆明.2）如图所示.用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管.用来研究螺线管磁性强弱与哪些因素有关。闭合开关后.发现螺线管能够吸引一些铁钉.要使它能吸引更多铁钉的办法是
A. 在纸筒中插入一根铁芯
B. 减少线圈匝数
C. 使滑动触头P向右滑动
D. 将电源正负极互换
2.（20xx江西.16）如图所示.电源电压保持不变.S掷到1时.小灯泡恰好正常发光。当S由1掷到2时.下列说法正确的是
A. 电流表示数变小.小灯泡正常发光
B. 电压表示数不变.小灯泡发光暗淡
C. 电流表示数变小.电压表示数变小
D. 电压表示数不变.电流表示数变大
3.（20xx重庆A卷.8）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全.车主可通过旋钮开关实现功能切换。图是模拟加热原理图.其中测试电源的电压为10V.四段电热丝电阻均为10Ω.防雾、除露、化霜所需加热功率依次增大。下列说法正确的是
3 / 24
A.开关旋至“1”档.开启化霜功能
B.开启防雾功能.电路总电阻为5Ω
C.化霜与防雾电路的总功率之差为15W
D.从防雾到除露.电路总电流变化1A
4.（20xx襄阳.9）如图所示,电源电压保持不变.闭合开关S.当滑动变阻器滑片P向右滑动过程中,下列说法正确的是
A. 电流表A1的示数变大
B. 电压表的示数变大
C. 电压表V的示数与电流表A2的示数的比值变大
D. 电压表V的示数与电流表A2的示数的乘积变大
5.（20xx新疆.9）如图所示.开关闭合后．当滑动变阻器滑片向某一方向滑动时.观察到灯泡变暗.该过程中
A. 电流表示数变大.电压表示数变小

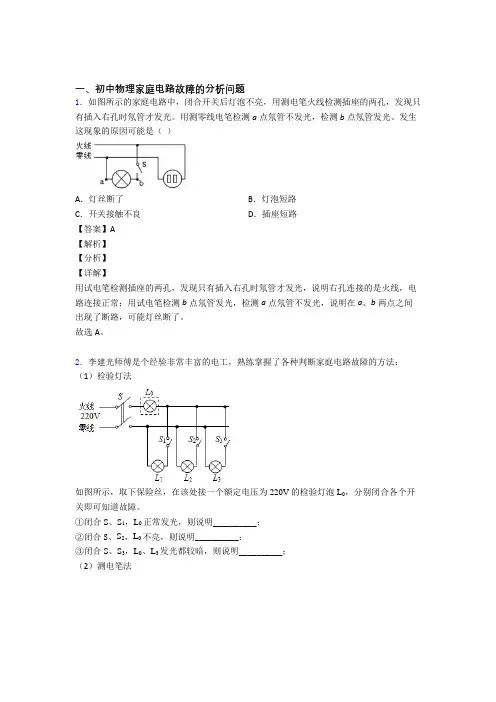

2020-2021中考物理家庭电路故障的分析问题综合题及详细答案
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了 B．灯泡短路
C．开关接触不良 D．插座短路
【答案】A
【解析】
【分析】
【详解】
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电
2020-2021中考物理与电路类问题有关的压轴题含答案解析
一、初中物理电路类问题
1．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为
A．89R B．76R C．910R D．67R
【答案】B
【解析】
【详解】
如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为Rx，则由并联电阻规律可知：
111113xxxRRRR
解得Rx=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：
AB11721136RRRRR
故选B。
2．关于如图所示的课堂小实验，下列说法中正确的是（ ）
A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极
B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈
C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上
D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断
【答案】BC
【解析】
【分析】
本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。
【详解】
A．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A不正确；
B．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得快，故B正确；
C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C正确；
D．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D不正确。
2020-2021备战中考物理专题题库∶电路类问题的综合题附答案
一、初中物理电路类问题
1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；
CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D错误，C正确。
2020-2021中考物理电路类问题综合题
一、初中物理电路类问题
1．将规格为“12V 3W”的灯1L和规格为“12V 6W”的灯2L串联在电压为12V的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．1L与2L灯丝电阻之比为1:2
B．1L灯与2L灯实际功率之比为1:2
C．两灯均不能正常发光，灯2L更亮些
D．两灯消耗的总功率为2W
【答案】D
【解析】
【详解】
A．根据2UPR可得，两灯的电阻
2211112483VΩWURP，222221224VΩ6WURP
两灯的电阻之比为
12482:124ΩΩRR
故A错误；
B．因为两灯串联，所以通过两灯的电流相等，根据2PIR可得，两灯消耗的实际功率为
211实1PIR，222实2PIR
两灯消耗的实际功率之比为
122:1实1实2PRPR
故B错误；
C．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B分析知，灯1L的实际功大于灯2L的实际功率，1L比2L亮，故C错误；
D．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为
11482472ΩΩΩRRR
由2UPR得，两灯消耗的总功率为
2212272VWΩUPR
故D正确。
故选D。
2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是（ ）
A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大
C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体
D．0R电阻去掉后，也能保证电路安全工作
【答案】AC
【解析】
【分析】
(广东卷)学科网2020年中考物理第三次模拟考试(答题卡)
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
学科网2020年中考物理第三次模拟考试【广东】
物理·答题卡
选择题(请用2B铅笔填涂)
非选择题（请在各试题的答题区内作答）
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！ 请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！ 请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
姓 名：
准考证号：
贴条形码区
考生禁填： 缺考标记
违纪标记
以上标志由监考人员用2B铅笔填涂
选择题填涂样例：
正确填涂
错误填涂 [×] [√] [／] 1．答题前，考生先将自己的姓名，准考证号填写清楚，并认真核准条形码上的姓名、准考证号，在规定位置贴好条形码。
2．选择题必须用2B铅笔填涂；非选择题必须用0.5mm黑色签字笔答题，不得用铅笔或圆珠笔答题；字体工整、笔迹清晰。
3．请按题号顺序在各题目的答题区域内作答，超出区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠、不要弄破。
注意事项
一、单选题（请用2B铅笔填涂）（每小题3分，共21分）
1 [A] [B] [C] [D]
2 [A] [B] [C] [D]
3 [A] [B] [C] [D]
4 [A] [B] [C] [D] 5 [A] [B] [C] [D]
6 [A] [B] [C] [D]
7 [A] [B] [C] [D]
二、填空题（每空1分，共18分）
8．_____________ ____________
9．_____________ ____________ ____________
中考物理 家庭电路故障的分析问题 综合题附答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
A．一定是电路超负荷工作
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光
D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；
B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；
C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；
D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
