多功能安检门电路
安检门故障排查及解决方案
安检门故障排查及解决方案
安检门故障排查及解决方案：
故障排查步骤：
1. 确认是否安装了正确的电源供应和并确保电源正常供电。
2. 检查安检门的连接线路是否正常连接，包括电源线、数据线等，确保连接牢固。
3. 检查安检门的检测传感器是否正常工作，可以通过手动触发传感器来检查其是否能够正常触发报警。
4. 检查安检门的控制系统是否正常工作，包括主控制板、显示屏等，确保其正常工作并能够接收和处理指令。
解决方案：
1. 对于电源供应故障，可以检查电源线是否受损或者更换一个可靠的电源插座进行测试，如果问题仍然存在，可能需要更换或修理电源模块。
2. 若发现连接线路出现问题，可以重新连接线路或更换损坏的连接线路。
3. 如果传感器故障，可以检查传感器的电路和连接线路是否正常，必要时更换传感器。
4. 如果控制系统故障，可以尝试重新启动系统，如果问题仍然存在，可能需要更换或修理主控制板或显示屏等。
值得注意的是，在进行故障排查和解决方案时，确保断开安检门的电源，以确保自身安全，并严格按照安检门的操作说明和维修手册进行操作。
如果不确定如何进行排查和解决方案，建议联系专业技术人员进行维修。
安检门检测原理
安检门检测原理
金属安检门的检测原理就是在通过检测门的时候，门周围的线圈会产生一个磁场，如果碰到人身上带着的金属后在金属表面会形成一圈电流来产生一个反方向的磁场。
然后金属探测门如果探测到这个反方向的磁场后就会响。
金属安检门能对通过的金属物体产生报警，是由于两侧门板内装有能发射和接收交变电磁场的传感器。
金属导电体受交变电磁场激励时，在金属导电体中产生涡流电流, 而该电流又发射一个与原磁场频率相同但方向相反的磁场,金属探测器就是通过检测该涡流信号有无来发现附近是否存在金属物。
由发射器发射出激励电磁波,由接收传感器接收金属物的信号，接收传感器把涡流产生的信号检取出来，再经过电路一系列的放大处理，当信号量达到设定值时即以声光形式产生报警。
现今国际市场上掌门神金属安检门比较流行使用的有两种电磁场发射信号模式：
1、正弦波：正弦波发射方式的优点是信号处理较简单、成本低、灵敏度高;缺点是容易受干扰。
2、脉冲波：脉冲发射方式与正弦波发射方式相反，信号处理较复杂、成本高;优点是抗干扰能力强。
3、现国内市场生产的多区位安检门，其技术都是从最早的一两家未及时做知识产权保护的研发厂家中抄袭出来，所以都是采用原始的正
弦波发射方式。
从原理及信号处理方式来讲，各家基本生产技术、工艺、材料都趋于同质化。
多功能金属探测器的研究与设计
漆 包 线 绕 制成 电感 值 为 １ ０ ０ ｍＨ的 空 心 线 圈 ，与外 接 电容 组 成 Ｌ Ｃ谐 振 网
图 ２ 系统 设 计 框 图
一
荡 功能 。ＭＣｌ ４ ８的最 高频 率可 达到 ６
ｒ ３ ２５ ２ ＭＨＺ 。为 了让 ＭＣ１ ４ ６ ８的输 出电 参￣Ｍｆ
图 １ 采 用 基 准 频 率 进 行 差 频
的有 源 晶振 进 行 ３ ２分 频 后 得 到 １２Ｈ ０ ４ ｚ的频 率 ，与 接 收 通道 的频 率 信 号进 行差 频 ，将 得到 的频率 差通 过
ＰＬ Ｌ进行 倍频 处理 ，就可 以得 到比较
高的灵 敏 度 ，同时 ，频 率信号 的稳 定
Ｄ ｓ ｎ＆Ａ ｐｉａｉｎ 职 丌 皿 用 ｅｉ ｇ ｐｌ ｔ ｓ ｃ ｏ
多功能金属探测器的研究与设计
Ｒｅ ｅ ｒｈａ ｄＤｅ ￣ｎｏ Ｍｕｔｆｎ ｔ ｎ ｌ ｔｌ ｔｃｏｓ ｓ ａｃ ｎ ｓ ｆ ｌ－ ｃｉ ａ ａ ｅ ｔｒ ｉ ｏ Ｍｅ Ｄｅ
■ 中国地 震局地震研究所地震大地测量重点实验室 吴鹏 周欣
Ｃ Ｌ 组成的测频模块进行频率测量 。 ＰＤ
绕制 ２ ０ ５ ０圈，该 空 心线 圈内径 ９ ｍ， ｃ
人机交 互界面 由键盘 、Ｌ ＣＤ和单片机 外径 １ｃ １ ｍ，电感值 约 为 １ ０ ０ ｍＨ。绕
本文 所设 计 的金属探 测器 属于 手持式
金 属探测 器 。金属探 测器 一般 都是基
荡信 号 与基准 频率进 行差 频处理 后 ，
（ 感 应探 头 １）
感应探头 部分 是模 拟 电路 的核心
简称 ： 安检 门 ） 、手持式金属探测 器 、

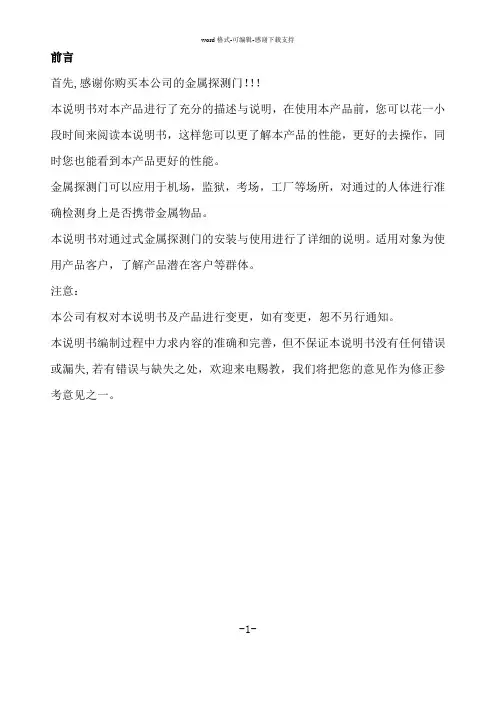

安检门使用说明书图文版
前言首先,感谢你购买本公司的金属探测门！！！本说明书对本产品进行了充分的描述与说明，在使用本产品前，您可以花一小段时间来阅读本说明书，这样您可以更了解本产品的性能，更好的去操作，同时您也能看到本产品更好的性能。
金属探测门可以应用于机场，监狱，考场，工厂等场所，对通过的人体进行准确检测身上是否携带金属物品。
本说明书对通过式金属探测门的安装与使用进行了详细的说明。
适用对象为使用产品客户，了解产品潜在客户等群体。
注意：本公司有权对本说明书及产品进行变更，如有变更，恕不另行通知。
本说明书编制过程中力求内容的准确和完善，但不保证本说明书没有任何错误或漏失,若有错误与缺失之处，欢迎来电赐教，我们将把您的意见作为修正参考意见之一。
-1-安检设备厂家我公司生产的LED通过式金属探测门-标准版采用了国际先进技术，专门用于对人身上隐藏的金属及合金物品的探测防范，它安全性高，适用性强，灵敏度高，探测范围广，抗外界干扰能力强，能够全天智能工作，并可以声光同时报警，在质量，效果，技术上均达到了世界领先水平，它可以调节灵敏度，最高精确探测可以小到曲形别针大小的金属物，并可以区分人体隐藏的具体位置，用户还可以根据金属的大小，体积，重量等进行灵敏度的设置，以排除钥匙，首饰，皮带金属扣而产生的误报警，而且本产品还可以防止贵重物品的流失，如海关，生产重金属工厂，私人毫宅等地方，都可以购买本产品作为一道安全防护。
因此安装本公司生产的通过式金属探测门是你英明的选择！◆六个探测区域：6个相互重叠的探测区域划分，准确判断金属物品的位置。
◆报警区域指示：在门的两边或主机箱有与人体等高的报警部位指示灯，配和声音，一目了然，大大提高工作效率。
◆区域灵敏度可调：最高灵敏度可以探测到回形针大小的金属，能稳定探测到直径2cm的金属体。
每个探测区域有100个灵敏档，0-99供选择，可自行调节灵敏度，去除硬币，皮带扣等误报警。
◆频率切换：多种不同频率可供选择，较小范围内使用多台产品时频率设置不同，可以避免干扰。
人体红外感应门自动开关电路
人体红外感应门自动开关电路
人体红外感应门自动开关电路
当TX982发出人体感应信号后，SB1的A、B两点闭合对地导通，此时的IC1的第2脚为低电平信号输入，再经内部电路翻转第3脚B 点输出高电平。
此高电平信号同时发送给IC2和IC3的第2脚。
因为发送给IC3第2脚信号为高电平，所以IC3第3脚信号为低电平，接地。
而发送给IC2第2脚高电平信号经VT2三极管导通示值转为低电平，所以IC2第3脚信号为高电平输出。
电机通过IC2第3脚高电平输入又经IC3第3脚低电平信号接地导通而正转运行。
当TX982没有人体感应信号时，SB1的A、B两点断开，相当于给IC1的第2脚输入了高电平，经翻转后第3脚输出低电平，此时VT2三极管9014管截止，并通过R5电阻使IC2第2脚圣高电平接地IC3第3脚低电平信号接地。
由于开始时的IC3第3脚信号为低电平并发送到IC3第2脚后，使第3脚翻转为高电平。
此时的IC2第3脚圣低电平，电机以反转运行。

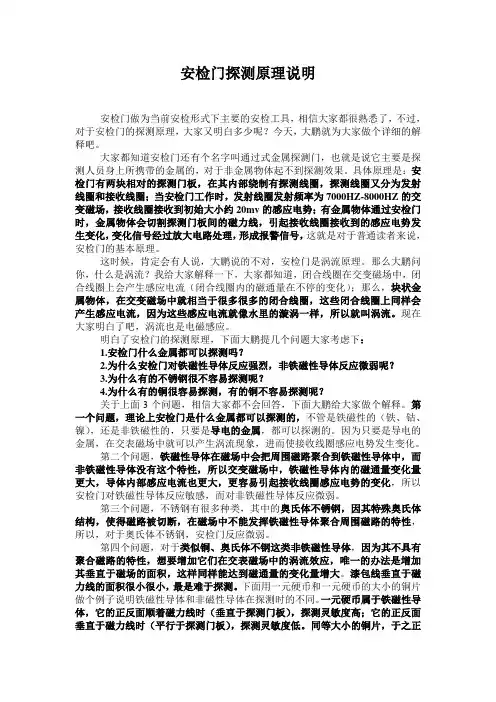

安检门探测原理说明
安检门探测原理说明安检门做为当前安检形式下主要的安检工具，相信大家都很熟悉了，不过，对于安检门的探测原理，大家又明白多少呢？今天，大鹏就为大家做个详细的解释吧。
大家都知道安检门还有个名字叫通过式金属探测门，也就是说它主要是探测人员身上所携带的金属的，对于非金属物体起不到探测效果。
具体原理是：安检门有两块相对的探测门板，在其内部绕制有探测线圈，探测线圈又分为发射线圈和接收线圈；当安检门工作时，发射线圈发射频率为7000HZ-8000HZ的交变磁场，接收线圈接收到初始大小约20mv的感应电势；有金属物体通过安检门时，金属物体会切割探测门板间的磁力线，引起接收线圈接收到的感应电势发生变化，变化信号经过放大电路处理，形成报警信号，这就是对于普通读者来说，安检门的基本原理。
这时候，肯定会有人说，大鹏说的不对，安检门是涡流原理。
那么大鹏问你，什么是涡流？我给大家解释一下，大家都知道，闭合线圈在交变磁场中，闭合线圈上会产生感应电流（闭合线圈内的磁通量在不停的变化）；那么，块状金属物体，在交变磁场中就相当于很多很多的闭合线圈，这些闭合线圈上同样会产生感应电流，因为这些感应电流就像水里的漩涡一样，所以就叫涡流。
现在大家明白了吧，涡流也是电磁感应。
明白了安检门的探测原理，下面大鹏提几个问题大家考虑下：1.安检门什么金属都可以探测吗？2.为什么安检门对铁磁性导体反应强烈，非铁磁性导体反应微弱呢？3.为什么有的不锈钢很不容易探测呢？4.为什么有的铜很容易探测，有的铜不容易探测呢？关于上面3个问题，相信大家都不会回答，下面大鹏给大家做个解释。
第一个问题，理论上安检门是什么金属都可以探测的，不管是铁磁性的（铁、钴、镍），还是非铁磁性的，只要是导电的金属，都可以探测的。
因为只要是导电的金属，在交表磁场中就可以产生涡流现象，进而使接收线圈感应电势发生变化。
第二个问题，铁磁性导体在磁场中会把周围磁路聚合到铁磁性导体中，而非铁磁性导体没有这个特性，所以交变磁场中，铁磁性导体内的磁通量变化量更大，导体内部感应电流也更大，更容易引起接收线圈感应电势的变化，所以安检门对铁磁性导体反应敏感，而对非铁磁性导体反应微弱。
多功能安检门电路
一、功能说明多功能安检门电路主要由红外编码发射电路（红外发射板）和红外（解码）接收电路、控制部分及各单元电路组成。
编码和解码芯片分别采用PT2262-IR和PT2272-M4，发射和接收地址编码设置必须完全一致才能配对使用。
红外发射电路将编码后的地址码、数据码、同步码随同38KHz红外载波一起发射出去；接收电路接收到有效信号，经过解码、处理后变成所需的电信号（当接收到发送过来的信号时，解码芯片PT2272-M4的VT脚输出一个正脉冲，与此同时，相应的数据管脚输出高电平），控制运放波形发生报警电路、声光控灯电路、金属检测报警电路、开关门指示电路几个单元电路。
二、电路功能简介用红外发射板发射红外信号，按下红外编码发射电路的不同按键（K1、K2、K3、K4）主板接收到相应的信号后，实现相应功能：●按下K1键盘：开关门指示电路用发光二极管LED5和LED6指示门的状态:绿灯亮代表门开，红灯亮代表门关闭。
●按下K2键盘：金属检测报警电路工作，实时检测有没有金属，如有金属则发出音乐报警声。
再次按下K2键盘可以消除报警。
●按下K3键盘：振动检测报警电路工作，实时检测有没有振动，如有振动则控制电路给运放波形发生报警电路供电发出报警声。
再次按下K3键盘可以消除报警。
●按下K4键盘：控制LED2灯亮并延时一段时间模拟门灯的亮灭。
声光控灯电路也可控制LED2的亮灭，但只有在光暗的情况下才能通过声音控制LED2灯亮。
此外，通过按下控制部分电路中的K4、K3、K2、K1，也可以同样实现上述对应功能。
三、元器件介绍1.集成电路PT2262-IR/PT2272-M4PT2262-IR和PT2272-M4是通用配对编、解码芯片，PT2262-IR / PT2272-M4最多可有12位(A0-A11)三态地址端管脚(悬空、接高电平、接低电平)，任意组合可提供531441种地址码。
编码芯片PT2262-IR发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272-M4接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。
安检门的设计原理应用场景
安检门的设计原理应用场景1. 安检门的设计原理安检门（也称金属探测门）是一种安全设备，用于检测人体和物体身上是否携带金属物品。
它的设计原理基于电磁感应和电路技术，通过检测金属物体对电磁场的干扰来确定是否触发报警。
下面是安检门的设计原理的具体解释：•电磁感应原理：安检门中会产生一个电磁场，当人体或物体携带金属物品穿过安检门时，金属物品会扰动电磁场，并改变电磁场的信号，导致传感器的输出发生变化。
•电路技术：安检门还包括了一套精密的电路技术来处理和分析传感器的输出信号。
这套电路可以对信号进行放大、滤波和处理，并根据设定的阈值来触发报警。
•报警系统：当安检门检测到金属物品时，会通过声光报警或其他方式进行提示，同时记录报警事件的时间和位置。
2. 安检门的应用场景安检门广泛应用于公共场所、机场、车站、地铁站、购物中心和各类活动场所等，以确保人员和场所的安全。
下面列举了安检门的几个主要应用场景：2.1 机场和车站在机场和车站，安检门是必备的安全设备之一。
它可以快速、准确地检测旅客是否携带危险品和非法物品，如刀具、枪支、爆炸物等。
机场和车站的安检门通常设置在出发大厅、登机口和安检区域，确保旅客的安全，同时防止恐怖袭击和非法物品的运输。
2.2 公共场所和活动场所在公共场所和各类活动场所，安检门的使用也非常普遍。
例如，大型展览会、演唱会、体育赛事等。
通过设置安检门，可以防止人员带入非法物品、违禁品和危险品，确保公共场所的安全和秩序。
2.3 高安全性场所在需要严格控制出入人员和物品的场所，如政府机关、军事基地、监狱等，安检门更是必不可少。
安检门可以有效地检测人员身上是否携带非法物品和危险品，帮助管理人员确保场所的安全。
2.4 商业和零售场所在商业和零售场所，安检门也被广泛应用。
它可以帮助商家预防和减少盗窃行为，提高店铺的安全性。
安检门还可以检测零售员工是否违规带出商品，减少内部盗窃行为。
2.5 学校和教育机构学校和教育机构也可以使用安检门来确保师生的安全。
安检门使用原理
安检门使用原理简介：安检门作为安防行业的新兴事物，正在被越来越多的企业和用户关注和使用。
但对于如何鉴别安检门好坏，如何购买到质量过关的安检门，大多数人还没有明确的认知和了解。
国内的安检门行业现在鱼龙混杂，产品的质量参差不齐，为了各行各业需要安检门的朋友能够购买到价格公道，质量过关的产品，现将如何鉴别安检门好坏的方法以及安检门的一些常识介绍给大家。
一、安检门原理：由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.8K左右正弦波，经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。
接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在300毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。
二、结构：门板结构：由1个大线圈、6个小线圈、补偿线圈及石墨组成。
三、探测时工作流程：CPU探测→ 一组红外被挡→ 检测各采集卡数据是否变化→ 报警→ 检测另一组红外→ 复位重新探测。
四、不同场合使用注意点：1.工厂防盗：①安装稳固，尽力建议其安装于远离高频设备的区域，以免除干扰产生的误报、串报。
②防雨、防晒，在室外安装，最好配有雨蓬等设施，以增长使用寿命。
③安装时尽力远离大型金属物体。
④避免附近有运动的金属物体。
2.公检法(娱乐场所)：安装稳固，符合客户要求即可。
(稳定>灵敏度)，调节时从最低灵敏度调节。
五、调试指导：由低灵敏度向高灵敏度调试，即先将门灵敏度设低，不能探测物体，无报警时为止，然后单区依次加高灵敏度，至能探测到要求物品即可。
六、常见问题及解决方案：1、能探测物体：一般易导磁金属，即易被磁铁吸附物体，如硅钢、铁、铜、合金等物体。
但如物体分散，如粉状金属、线状金属等不易探测。
金属能探测到以一元硬币为标准，如客户材料特殊，可要求提供样品进行测试。
2、常见问题：A：安装，分清左右门板，左边(4P插头)，右边(3P插头)，插接牢固，不能反装。
安检门检测原理
安检门检测原理
安检门是一种用于检测人体携带的金属物品的安全设备。
它主要由传感器、控制电路、报警器和外壳等部分组成。
安检门的工作原理是基于电磁感应和金属导体的特性。
当一个人通过安检门时，传感器会发射无线电波，这些无线电波会穿过人体并返回到传感器。
如果人体携带有金属物品，如钥匙、手机、硬币等，这些金属物品会反射回来一部分无线电波。
传感器会接收到这些反射回来的无线电波，并将其转换为电信号。
控制电路会对这些接收到的信号进行处理，并与预设阈值进行比较。
如果接收到的信号超过了预设阈值，则控制电路会触发报警器发出声音或光闪烁等警报信号，以提示安检门监控人员。
除了金属物品之外，其他非金属物品如纸张、塑料袋等也可以反射回来一部分无线电波。
为了避免误报警情况的发生，现代化的安检门通常具有多种过滤和调节功能。
例如，可以通过调整灵敏度来控制安检门的检测范围，也可以通过设置不同的过滤器来排除非金属物品对安检门的影响。
总之，安检门是一种高效、准确、可靠的安全设备，它可以帮助监控
人员有效地识别和拦截携带危险物品的人员。
在现代化社会中，安检门已经成为了公共场所、机场、车站等重要场所必备的一种设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能安检门电路功能说明
一、功能说明
多功能安检门电路主要由红外编码发射电路（红外发射板）和红外（解码）接收电路、控制部分及各单元电路组成。
编码和解码芯片分别采用PT2262-IR和PT2272-M4，发射和接收地址编码设置必须完全一致才能配对使用。
红外发射电路将编码后的地址码、数据码、同步码随同38KHz红外载波一起发射出去；接收电路接收到有效信号，经过解码、处理后变成所需的电信号（当接收到发送过来的信号时，解码芯片PT2272-M4的VT脚输出一个正脉冲，与此同时，相应的数据管脚输出高电平），控制运放波形发生报警电路、声光控灯电路、金属检测报警电路、开关门指示电路几个单元电路。
二、电路功能简介
用红外发射板发射红外信号，按下红外编码发射电路的不同按键（K1、K2、K3、K4）主板接收到相应的信号后，实现相应功能：
●按下K1键盘：开关门指示电路用发光二极管LED5和LED6指示门的状态:绿灯亮代
表门开，红灯亮代表门关闭。
●按下K2键盘：金属检测报警电路工作，实时检测有没有金属，如有金属则发出音乐
报警声。
再次按下K2键盘可以消除报警。
●按下K3键盘：振动检测报警电路工作，实时检测有没有振动，如有振动则控制电路
给运放波形发生报警电路供电发出报警声。
再次按下K3键盘可以消除报警。
●按下K4键盘：控制LED2灯亮并延时一段时间模拟门灯的亮灭。
声光控灯电路也可
控制LED2的亮灭，但只有在光暗的情况下才能通过声音控制LED2灯亮。
此外，通过按下控制部分电路中的K4、K3、K2、K1，也可以同样实现上述对应功能。
三、元器件介绍
1.集成电路PT2262-IR/PT2272-M4
PT2262-IR和PT2272-M4是通用配对编、解码芯片，PT2262-IR / PT2272-M4最多可有12位(A0-A11)三态地址端管脚(悬空、接高电平、接低电平)，任意组合可提供531441种地址码。
编码芯片PT2262-IR发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272-M4接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。
PT2262-IR的管脚图如图1所示，管脚说明如表1所示；PT2272-M4的管脚图如图2所示，管脚说明如表2所示。
图1 PT2262管脚图图2 PT2272-M4管脚图
CD4013是双D 触发器，其管脚图及功能表如图3所示。
CD4011是与非门，其管脚图如图4所示。
图3 CD4013管脚图及功能表 图4 CD4011管脚图
3.音乐芯片
音乐芯片管脚如图5所示。
