看图学习电风扇故障维修

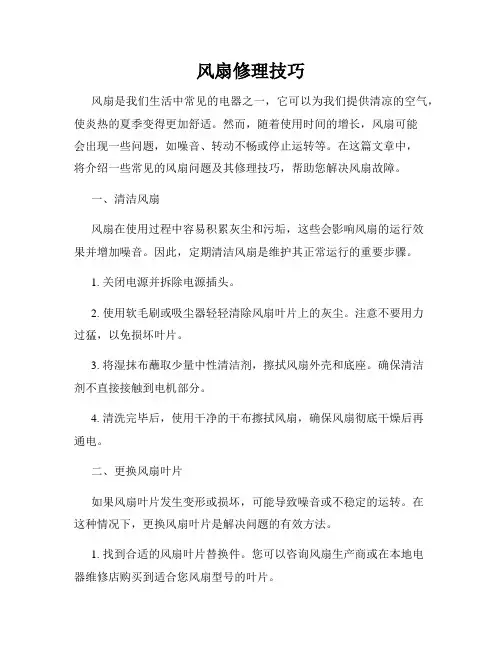

风扇修理技巧
风扇修理技巧风扇是我们生活中常见的电器之一，它可以为我们提供清凉的空气，使炎热的夏季变得更加舒适。
然而，随着使用时间的增长，风扇可能会出现一些问题，如噪音、转动不畅或停止运转等。
在这篇文章中，将介绍一些常见的风扇问题及其修理技巧，帮助您解决风扇故障。
一、清洁风扇风扇在使用过程中容易积累灰尘和污垢，这些会影响风扇的运行效果并增加噪音。
因此，定期清洁风扇是维护其正常运行的重要步骤。
1. 关闭电源并拆除电源插头。
2. 使用软毛刷或吸尘器轻轻清除风扇叶片上的灰尘。
注意不要用力过猛，以免损坏叶片。
3. 将湿抹布蘸取少量中性清洁剂，擦拭风扇外壳和底座。
确保清洁剂不直接接触到电机部分。
4. 清洗完毕后，使用干净的干布擦拭风扇，确保风扇彻底干燥后再通电。
二、更换风扇叶片如果风扇叶片发生变形或损坏，可能导致噪音或不稳定的运转。
在这种情况下，更换风扇叶片是解决问题的有效方法。
1. 找到合适的风扇叶片替换件。
您可以咨询风扇生产商或在本地电器维修店购买到适合您风扇型号的叶片。
2. 关闭电源并断开电源插头。
3. 移除原有叶片。
通常叶片固定在风扇电机上的一根轴上，您可能需要拆卸螺丝或其他固定装置。
4. 安装新的叶片。
将新叶片正确地安装在风扇电机轴上，并确保固定螺丝牢固。
三、润滑风扇轴承长时间使用风扇可能会导致轴承磨损，进而降低运转效果或产生噪音。
润滑轴承可以减少摩擦并延长风扇的使用寿命。
1. 关闭电源并拆除电源插头。
2. 找到风扇轴承。
轴承通常位于风扇底座或电机上。
3. 使用适量的润滑油或润滑脂滴在轴承上。
确保不要滴得太多以防止油脂溢出。
请注意，不同型号的风扇可能要求不同类型的润滑物质，您应该查阅风扇的用户手册或咨询专业人士以确保使用正确的润滑材料。
4. 润滑完毕后，等待一段时间以确保润滑物质充分分布在轴承中。
四、调整风扇角度如果风扇吹出的风力不均匀或方向不理想，您可以尝试调整风扇角度来改善空气流动。
1. 关闭电源并断开电源插头。
电吹风常见故障维修手册
电吹风常见故障维修手册一、前言电吹风作为我们日常生活必备的电器之一，经常用于吹干头发或风干衣物等。
然而，由于长时间的使用或不当的操作，电吹风也会出现一些常见故障。
本手册旨在帮助用户快速了解和自行解决电吹风常见故障，以提高使用体验。
二、故障一：电吹风无法启动1. 检查电源插座是否通电，尝试插拔其他电器以验证电源插座是否工作正常。
2. 检查电吹风电源线是否完好，如有损坏则需要更换电源线。
3. 检查电吹风的开关是否处于关闭状态，尝试打开开关以启动电吹风。
三、故障二：电吹风无风或风力弱1. 检查电吹风的风口是否堵塞，如有堵塞则需要清洁风口。
2. 检查电吹风的滤网是否积尘，如有积尘则需要清洁滤网。
3. 检查电吹风的电机是否故障，如电机故障则需要更换电机。
四、故障三：电吹风发出异常噪音1. 检查电吹风的风轮是否松动，如有松动则需要紧固风轮。
2. 检查电吹风的电机是否异常，如电机异常则需要更换电机。
3. 检查电吹风的风扇叶片是否破损，如有破损则需要更换风扇叶片。
五、故障四：电吹风发出异常气味1. 检查电吹风的电源线是否受潮或损坏，如有潮湿或损坏则需要更换电源线。
2. 检查电吹风的发热丝是否烧毁，如发热丝烧坏则需要更换发热丝。
3. 若以上两项排除无异常，建议停止使用电吹风，并送至专业维修中心检查和修复。
六、故障五：其他常见故障1. 检查电吹风的温度控制器是否失效，如失效则需要更换温度控制器。
2. 检查电吹风的电源开关是否损坏，如损坏则需要更换电源开关。
3. 若以上故障无法解决，建议联系电吹风售后服务中心或专业维修人员进行进一步的维修。
七、注意事项1. 在清洁电吹风或更换零部件之前，请确保电吹风已经断开电源并且完全冷却。
2. 若遇到无法解决的故障或需要更换零部件，请务必联系符合规范的维修人员进行维修，避免自行拆解和修理造成的更大损失。
3. 为了延长电吹风的使用寿命，请经常进行清洁和维护，并定期更换滤网等易损零部件。
电风扇不转的维修方法-电风扇不转的原因.
电风扇不转的维修方法-电风扇不转的原因2018-01-12电风扇不转的维修方法-电风扇不转的原因电风扇不转的原因1、保养差，长期缺乏润滑油。
这个是风扇不转最普遍的原因，所以可以第一个考虑。
风扇转轴部分是要确保有润滑油，不然风叶在上面的动机拖动不了。
如果是自己在家里，可以选择关闭电源，然后拨动风叶，如果旋转僵硬的话，基本上就是没有润滑油了。
2、过热引起的风扇不转。
在风扇的装置里是有电机的，电机内会有个过热断路器，如果线圈绕组的地方发生短路，会让发热量短时间内增加，这样情况下电机都会“罢工”不动的了。
另外，电机太热的话，负载能力会相应的变差，这样引起功率变低，无法带动风叶旋转。
3、用久了引起的磨损。
如果一台风扇用久了，电机就会损耗，电机的轴套磨损后会很容易烧掉。
而且这个时候电机的内阻也变大了，带负载能力变低，风叶很容易转动不了。
长期的磨损也会让轴与轴之间的空隙太大，让风叶不转。
4、启动电容容量变小。
当风扇用久了，电容容量会降低，导致电机启动转矩变小，无法带动负载。
5、电气的故障问题。
例如线路损坏等。
电风扇不转的维修方法风扇使用中出现损坏或者故障是正常的，在它的风叶转不动的时候，我们应该怎么去修理，下面介绍几种方法。
1、很多时候引起风扇风叶不转的原因，都是保养较差的问题。
如果关闭电源后用手拨动风叶转动僵硬，则应该用一些润滑油滴入转轴，让它能被润滑，才不会影响动机拖动风叶。
2、转轴轴向间隙太大的问题，可以选择拆卸电机后调整垫片。
不过记得在把电机安装回去的时候，要注意转子必须和轴承同心，润滑用螺丝对角慢慢的扭紧，最后用木把敲一下转轴，确保它同心。
拆电机是很容易的，但是装回去比较困难，千万别随随便便，否则很容易把风扇修坏。
如果拆下电机时发现轴瓦磨损严重的话，应该换一个新的零件。
3、如果电容容量变小引起风扇不转，可以拆下电容，换一个同型号的新的电容，建议选择比原来的电容大20%的，会有更好的转动效果。
4、针对磨损导致的风叶不转动，最简单的还是更换零件，特别是轴套，如果磨损后容易烧掉的。
电风扇常见故障维修
电风扇常见故障维修电风扇常见故障维修随着天气的逐步炎热，使用电风扇日益频繁，电风扇的故障在所难免，为了使您对电风扇有所了解，进而尝试着自己维修电风扇。
下面，将我维修电风扇的一点做法写出来，供有兴趣的朋友参考。
一、电风扇电机不转的维修从维修的实践中得知，如果电风扇电机启动电容两端有 1.3KΩ电阻值，就可快速判定电风扇电机是好的。
反之，则可断定电机损坏。
电机不转的原因，主要有：绕组断路，缺油抱轴，电容异常等。
从对电风扇的维修实践来看，后两种故障居多。
对于不转的电风扇，我的维修步骤是：测插头、转电机、量电容、再处理第一步，测量电风扇运行和调速绕组。
先把电风扇定时器旋转一下，当听到有嗒嗒声时，说明定时器是正常的。
（定时器触点损坏或积碳除外）。
如果没有嗒嗒声，说明定时器损坏。
如果定时器正常，把万用表调到R×100Ω档，用一手持两只万用表笔，夹住电风扇电源插头，（电源插头内部或电源线内断的情况极少）一手分别按动电风扇档位开关，测量电风扇电机的运行和调速绕组电阻值。
大多数电风扇的正常电阻值在600—1000Ω之间。
且快、中、慢每档电阻值相差100Ω左右。
如果电阻值相符，说明电风扇运行调速绕组基本正常。
但是，不能说电风扇电机就是好的。
因为，电机还有启动绕组，以及绕组存在局部短路的可能。
如果无电阻值，一，可能是电机绕组烧毁断路。
二，对串有热熔断器的电机，可能是热熔断器开路，还应拆开电机看一看，如果只是开路，短接热熔断器即可恢复正常，三，档位开关全部损坏，但可能性不大。
第二步，检查是否抱轴：拆开电风扇护罩，用手旋动电机轴，如果转不动，说明电机抱轴严重。
拆开电机，先清除前后轴套和电机轴上的油污、锈迹，然后在前后轴套的油毡上加足缝纫机油，大部分电风扇都能排除故障。
拆电机时，只要卸掉电机的四颗固定螺丝以及妨碍拆卸的摇头拉杆螺丝后，就可轻轻地拉开电机外壳。
动作一定要轻，防止拉坏电机绕组漆包线。
特别是鸿运扇电机，转子大多数只能从后边拉出，如果硬从前面拉出，就有可能造成电机报废。
电吹风无法启动或无法吹风可能的故障和维修方法
电吹风无法启动或无法吹风可能的故障和维修方法电吹风作为一种常见的家用电器，为我们提供了快速便利的吹风体验。
然而，有时我们可能会遇到电吹风无法启动或无法吹风的问题，给我们的生活带来困扰。
本文将为大家介绍电吹风可能的故障原因和维修方法，帮助解决这一问题。
一、电吹风无法启动的可能故障和维修方法1. 电源故障：检查电吹风的电源是否正常接通，可尝试在其他插座上进行测试。
同时，检查电源线是否受损或断裂，如果发现有问题，建议更换电源线。
2. 电机故障：电吹风无法启动可能是由于电机故障导致的。
首先，检查电机是否有异味或烧焦的气味，如果有，说明电机可能已经损坏，需要替换新的电机。
其次，可以检查电机的转子是否卡住或受损，如果有问题，可以清理或替换转子。
3. 开关故障：电吹风无法启动还可能是由于开关故障引起的。
检查开关是否正常工作，可使用万用表进行测试开关的导通性。
如果开关出现故障，应该及时更换新的开关。
二、电吹风无法吹风的可能故障和维修方法1. 风机叶片故障：当电吹风无法吹风时，有可能是风机叶片故障导致的。
检查风机叶片是否有异物卡住，如果有，应该清理卡住的物体。
同时，检查叶片是否受损，如发现叶片变形或断裂，需要更换新的叶片。
2. 发热丝故障：电吹风无法吹风还可能是由于发热丝故障引起的。
检查发热丝是否断裂或烧坏，如果有问题，可以更换新的发热丝。
3. 温控模块故障：电吹风无法吹风的原因还可能是温控模块故障。
温控模块负责调节电吹风的温度，如果出现故障，可以更换新的温控模块来解决问题。
总结：电吹风无法启动或无法吹风可能的故障包括电源故障、电机故障、开关故障、风机叶片故障、发热丝故障以及温控模块故障。
根据具体故障原因进行维修，可能需要更换电源线、电机、开关、风机叶片、发热丝或温控模块。
如果不确定故障原因，建议将电吹风送至专业维修机构进行维修或咨询相关专业人士的意见。
通过正确的维修方法，我们可以快速解决电吹风无法启动或无法吹风的问题，恢复正常使用，享受舒适的吹风体验。
电风扇不转的原因
电风扇不转的原因
电风扇不转了怎么办？特别是夏季，没有风扇，真要命，别急，赶紧来看下电风扇不转的原因和简单修理，或许只是小问题，你都可以维修呢？
如果你家里的电风扇不转了，首先不要急着安装枫叶哦~可以通电开机，看轴是否会转，
也可以用手帮助轴转的方向挪动。
一：通电检查，看电机有没有坏
件（电机）没坏就还有得修，这也是电风扇不转的其中一个原因。
这时，你可以用螺丝刀将电机拆开，尽可能还弄些润滑脂（黄油），在轴与轴套处抹一些（量不宜多）润滑就好，前盖后盖共两处。
做完这步后把前、后盖合上（不要忙着装螺栓）用手挪轴，看是否比之前更灵活了，回
答是肯定的话，就可以装电机螺栓了，装好后开机应该会正常转起来了，这时你还得从轴缝隙中慢慢注入黄油，凭听觉视觉来判断是否合适了。
/JiaDian/DianFengShan/30386.shtml。
学修电吹风~常见故障检修
学修电吹风~常见故障检修一、不吹风、不发热的故障检修电吹风接上电源，按下功能操作开关后不吹风不发热的故障，故障范围涉及整个电吹风电路。
故障原因包括电源线是否断路、功能操作开关是否损坏、电动机和电热丝是否损坏等。
具体检修步骤如下所述。
【第1步】检查电源线用万用表Rx1挡测量电吹风电源线是否正常，只要其中有一根电源线岀现断路，则需更换电源线来排除故障，如图所示。
【第2步】检查功能操作开关用万用表Rx1挡测量功能操作开关内部各挡位触点是否接触良好，如果内部触点都不通，说明内部开路，需更换同规格的功能操作开关来排除故障，如图所示。
【第3步】检查温度调节开关和整流电路如果温度调节开关常闭触点内部开路，主电热丝不发热；如果整流二极管VD1〜VD4有损坏，电动机不转。
首先用万用表Rx1挡测量温度调节开关常闭触点是否导通，如果电阻值为无穷大，则该温度调节开关损坏，需更换新的开关；再用万用表Rx100挡测量4个桥式整流二极管的单向导电性是否良好，如果不正常，则更换同型号的整流二极管来排除故障，如图。
【第4步】检查电热丝和永磁直流电动机首先用万用表Rx10挡测量电热丝总成上的主发热丝和降压发热丝两端的电阻值是否约为75Ω和140Ω，如果电阻值为无穷大，则发热丝已烧断，则需更换电热丝。
再用万用表Rx1挡测量永磁直流电动机两端的电阻值是否约为5Ω，如果电阻为零或为无穷大，则说明该电动机损坏，需更换同规格的电动机来排除故障，如图所示。
二、有吹风但无热风的故障检修电吹风有吹风，说明电动机运转正常，只不过是无热风吹出，其故障发生在温度调节开关和主电热丝元件。
具体检修步骤如下所述。
【第1步】检查温度调节开关如果温度调节开关常闭触点内部开路，主电热丝不发热，无热风吹岀。
用万用表Rx1挡测量温度调节开关常闭触点是否导通，如果电阻值为无穷大，则该温度调节开关损坏，需更换新的开关来排除无热风吹出的故障，如图所示。
【第2步】检查主电热丝仔细观察电热总成上的电热丝有无烧断的痕迹，或者用万用表Rx10挡测量电热丝总成上的主发热丝两端的电阻值是否约为75Ω,如果电阻值为无穷大，说明发热丝已烧断，则需更换电热丝总成来排除无热风的故障，如图所示。
电风扇维修常识 (2)
精心整理离职电风扇常见故障维修一、电风扇电机不转的维修从维修的实践中得知，如果电风扇电机启动电容两端有1.3KΩ电阻值，就可快速判定电风扇电机是好的。
反之，则可断定电机损坏。
说明左右。
开路，大用表表，也可用同型号的电容直接代换试之），。
如果一切都正常，通电，电机应旋转。
用手指捏不住电机轴，说明电风扇电机正常。
反之，电机旋转无力，用手指可以捏住，并且可以用手轻易改变电机的旋转方向，一般是电机局部绕组短路，只有更换电机了。
二、能动电风扇的维修??对电机能动的电风扇，我是根据实际情况，一步到位。
而不是象上述那样，按部就班地进行维修。
如果用户说，电风扇先慢慢转，然后渐渐变快。
根据经验，一般是电机轻微抱轴。
原因是电风扇润滑油初期缺失。
直接拆开电风扇电机，在前后轴套的油毡上加足缝纫机油，一般即可修复。
如果用户说：电风扇早先能慢慢转，一段时间后渐渐变快，现在只能微微转动了。
说明电风扇电机干涸的润滑油残渣，滞涩、阻碍着电机的转动，形成了严重抱轴。
也可直接拆开电机，先清除前后轴套和电机轴上的油污和锈迹，然后在前后轴套的油毡上加足缝纫机油，大部分电风扇都能恢复正常。
精心整理如果用户说：电风扇快档象慢档，只能能慢慢地转，则有可能是电扇的启动电容容量变小，直接代换电容试一试。
往往即可手到病除。
三、遥控电扇，上电就转故障的排除现在的遥控电扇，控制执行元件基本上都是可控硅。
从原理可知，可控硅实质等同于开关，可控硅击穿等同于开关接通。
接通电源，电风扇当然就转啦了。
如一台莱格落地遥控电风扇，使用时，遥控各功能基本正常，但是，电风扇关闭后（不是拔掉电源），手摸电风扇，有明显的震动感，并且电风扇发出嗡嗡声，夜晚尤为明显，细看电风扇扇叶，也在缓慢地转动。
因为各项控制功能基本正常，说明MCU正常，从上述原理可知，可控硅有故障。
拆开电风扇。
测量各可控硅，阻值正常。
由于只是缓慢地转动，估计低速档可控硅有故障。
焊开低速档连线，嗡嗡声消失，更换可控硅，故障排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电风扇整机结构及故障判别1了解电风扇的整机结构电风扇是夏季用于驱散室内热量，达到清凉目的的家用设备，是家庭日常生活中必备的家电产品之一。
1．1电风扇的外部结构电风扇从外形上看主要由风扇组件、摇头组件和支架等构成，如图1-1所示。
前后两个扇叶的网罩由网罩箍固定。
电风扇的主要功能就是送出风力，推动空气流动，让人感觉凉爽。
配合不同的控制器又添加了许多功能，如风力方式、风速调整、摇头、定时等。
风力方式包括普通风、仿自然风和睡眠风（微风）等。
通过选择，使电风扇的电动机旋转周期受到不同程度的控制，从而送出普通风、类似自然风或便于睡眠的风力。
风速调整就是强风、中风、弱风三种风速的调整。
通过选择，控制电动机旋转速度，以实现风叶转速的不同。
摇头功能是通过摇头机构使电风扇的往复摇摆，将风的方向进行扩展。
定时功能是通过不同时间的设置，实现自动关机的功能。
1．2电风扇的整机结构电风扇的整机结构主要包括风扇电动机、摇头电动机、调速开关、摇头开关、风叶螺母、扇叶、网罩、支架等部分，如图1-2所示。
1．风扇组件风扇组件包括扇叶、风扇电动机、调速开关和扇叶螺母等部分，用于实现电风扇的送风功能，由电风扇的调速开关控制风扇电动机的旋转速度。
2．摇头组件摇头组件由摇头开关、摇头电动机构成，用于实现电风扇的摆风功能。
摇头电动机由摇头开关控制，当摇头开关调整至不同的挡位，控制电风扇是否摆风。
2 掌握电风扇的工作原理电风扇可以使人感觉清爽，驱散室内热气，这是因为电风扇在工作中，加速了周围空气的流通，从而加快了人体皮肤表面毛细孔蒸发水分的速度。
水分蒸发的过程中会带走大量的热能，从而使人感觉凉爽。
2．1电风扇的送风原理不同的电风扇其送风的方式也有所区别，这里主要以壁扇和转页扇为例，讲解一下电风扇的送风原理。
1．壁扇的送风原理壁扇的送风原理如图1-3所示，当风扇电动机高速旋转的同时，会带动风叶一起高速旋转，风叶的叶片是带有一定角度的，旋转就会切割空气，从而促使空气加速流通。
2．转页扇的送风原理转页扇的送风原理如图1-4所示，当风扇电动机高速旋转的同时，同样会带动风叶一起高速旋转，此时风叶的叶片旋转切割空气，促使空气加速流通，产生推动转页的风力。
转页是呈不同角度的百叶状，可以将推动旋转的风力，再次进行切割，形成不同方向、不同角度的风。
此时产生的风，由于经过了百叶状转页的扩散，吹在人体上感觉非常舒服，酷似自然风。
2．2电风扇的工作原理随着电子技术的不断进步，电风扇的功能控制与工作方式也有所区别，目前新型的电风扇除了带有其自身的控制电路外，还具有遥控功能，下面主要介绍遥控功能的电风扇和转页扇的工作原理。
1．遥控电风扇的工作原理具有遥控功能的电风扇（格力FBI-40B1），其电路分为两部分：一部分是遥控发射电路；另一部分是风扇电动机和驱动电路。
（1）遥控发射电路如图1-5所示为电风扇的遥控发射器电路图，它是由遥控信号的编码调制控制芯片IC BA5104晶体和红外发光二极管及驱动电路等部分构成的。
1．电池为遥控发射器供电，控制芯片IC的③～⑦脚，外接人工操作按键，这些键是给IC输入人工操作指挥的微动开关。
2．12、13脚外接晶体用于产生455kHz的时钟信号，操作按键后，IC芯片的③～⑦脚中会有任一脚接地，控制芯片经引脚功能识别后，形成功能控制信号。
3．功能控制信号在IC内部进行编码，调制将控制信号调制到38kHz的载波上，然后由15脚输出，去驱动晶体管VT，经VT去驱动红外发光二极管（LED），红外发光二极管将控制信号以光的形式发射出去。
（2）风扇电动机的驱动电路如图1-6所示为风扇电动机的驱动电路。
该电路中的微处理器芯片IC1型号为BA8204BA4，是该电路中的核心元件。
1．IC2 BA5302是遥控接收电路，接收红外光信号，并将红外光信号变成电信号进行放大、滤波、整形，变成控制信号送到IC1控制芯片的①脚。
IC1收到遥控信号后经内部程序识别，对电动机输出控制信号。
2．风扇电动机的公共端接到交流220V的火线端（L），高速、中速和低速控制端由三个双向晶闸管VS1、VS2、VS3进行控制，速度控制触发信号分别由IC1 13、14、15脚输出，并分别控制晶闸管的触发端。
3．此外，在风扇中还设有水平摆头电动机和垂直摇头电动机，这两个电动机也分别由晶闸管VS4、VS5控制，图中地端为交流220V的零线。
IC1 12脚输出能触发脉冲，触发VS4的栅极，VS4则导通，M2旋转。
IC1 11脚输出触发脉冲，则VS5导通，M3旋转。
4． IC1控制芯片的18、19脚外接晶体，为芯片提供时钟信号。
IC1 17脚外接蜂鸣器HA，当收到控制信号或进行功能转换时会发出声响提醒用户。
IC1芯片再进行控制时，发光二极管显示器显示相应的LED，在风扇主体上也设有人工指令键，可以直接操作该过程使之进行工作。
5．在交流220V输入电路中设有分压限流电路、整流电路和稳压电路。
R1～R4为4个100Ω的并联电路用以限流和分压，R6、C1电路用以对冲击电压进行限制，VD1、VD2为整流电路，整流后由C2进行滤波，然后经R7、R8、VD3进行稳压输出－5V电压为IC1芯片电路供电交流输入零线接地。
注意电路板上设有与交流输入隔离，有可能带高压，检测时需要注意，最好使用220V隔离变压器。
2．转页扇的工作原理图1-7所示为转页扇的电路原理图（长城KYT11-30）。
该电路是由交流供电电路、电动机和控制电路构成的。
1．交流220V电源输入后，火线端（L）经由电源开关S1、熔断器和降压电路R1、C1后，由VD1进行整流，再由C2滤波、VD2稳压、C3滤波输出＋3V电压，交流输入零线（N）端接地。
2．IC BA3105是主控芯片，⑦脚为电源供电端，④、⑤脚外接晶体形成32. 768kHz的晶振信号，作为芯片的时钟信号。
3．IC芯片的⑧～12脚外接操作按键电路和功能显示发光二极管，S2～S6为人工操作键，按某一键时，按键引脚经10kΩ电阻器接地，这些键分别表示相应的操作功能，当按动某一键时，芯片相应引脚变为低电平，在芯片内经引脚功能的识别后，会使相应的引脚输出控制信号。
4．VS1、VS2、VS3三个晶闸管相当于三个速度控制开关。
VS1导通时低速绕组供电，SV2导通时中速绕组供电，VS3导通时则为高速绕组供电，以此可以控制电动机转速。
5．VS4接在转页电动机的供电电路中，如果IC芯片②脚输出触发信号使VS4导通，则转页电动机旋转。
6．控制芯片的操作和显示共用一套电路，例如操作风速按键使风扇处于强风（高速）状态时，操作后IC的11脚保持高电平，13脚为低电平，则强风指示灯点亮。
3 搞清电风的故障判别方法电风扇的故障判别方法主要采用故障初查法、观察法、电压检测法和电阻检测法。
通过检测判断出电风扇的故障部位，对损坏部位进行维修后，排除故障。
3．1故障初查法初查电风扇的故障，主要通过观察电风扇的工作情况，电风扇启动后，观察电风扇的风速旋转过程，或摇头摆动情况是否良好，如图1-8所示。
3．2观察法当电风扇内部电路出现过载故障时，很有可能会引起内部的某些元器件烧坏，此时，就需要通过嗅觉、视觉等感官直接观察电风扇内的元器件或电路板，是否有烧坏的保险管、电容是否漏液等现象等，如图1-9所示。
3．3电阻检测法通过电阻检测法可以直接检测可疑器件的阻值，然后与正常情况下的阻值进行比较，大致判断元器件的好坏，或判断电风扇电路中是否存在短路和断路情况。
例如，如图1-10所示，为采用电阻检测法，检测电风扇电路板上的色环电阻，通过检测得出的阻值与色环识读的数值相比较，若测量的值相差太大，则可初步判断该电阻已经损坏，更换为新的电阻即可。
3．4电压检测法电压检测法主要是在通电状态，使用万用表检测关键点的电压，将测量的电压结果与电风扇正常情况下的数值比较，从而推断出故障部位，最终找出故障元器件，进而排除故障，如图1-11所示。
二、风扇组件故障维修1 找到风扇组件风扇组件是电风扇中的主要器件，该组件主要由扇叶、风扇电动机、调速开关等构成，如图2-1所示。
风扇组件中，由调速开关控制风扇电机的工作，风扇电动机工作后带动风扇旋转，从而实现电风扇的送风功能。
1．风扇电动机的结构如图2-2所示为风扇电动机的结构图。
从该图中可以看出，风扇电动机主要由启动电容器、固定销及线圈绕组等构成。
2．调速开关的结构如图2-3所示为调速开关的实物结构图。
此种调速开关不但可以实现手动旋转控制，也可以通过控制线控制。
如图2-4所示为调速开关内部结构图。
从图中可以看出，通过控制旋转轴带动动片旋转，与定片接触。
接触到不同的位置，就与电动机不同的绕组端相接处，从而实现速度的控制。
此种调速开关能够实现线控，是因为线控控制杆上有一个凸起，可以与旋转轴上的斜棱相作用，如图2-5所示。
这样一来，拉动控制线，控制杆上的凸起作用斜棱，并带动旋转轴旋转，实现对开关的控制。
如图2-6所示为调速开关的旋转弹力装置。
调速开关每转动一次，旋转轴上的旋转棱就会作用旋转弹力装置一次，因此旋转弹力装置起到锁定开关状态的作用。
图2-7所示为调速开关的旋转轴，这个旋转轴有多个功能，斜棱是与线控装置相作用的，旋转棱是与弹力装置相作用的，上面用来连接手动旋钮，下面安装动片，以便于开关定片相作用。
如图2-8所示为旋转弹力装置，主要是由一个弹簧控制的。
2 搞清风扇电动机的工作原理如图2-9所示为风扇电动机的内部结构电路图。
风扇电动机大多采用交流感应电动机，该电动机具有两个绕组（线圈），主绕组通常作为运行绕组，另一辅助绕组作为启动绕组。
交流供电电压经启动电容器加到启动绕组上，由于电容的作用，使启动绕组中所加电流的相位超前于运行绕组900，在定子和转子之间就形成了一个启动转矩，使转子旋转起来。
外加交流电压使定子线圈形成旋转磁场，即使启动绕组中电流减小也不影响电动机旋转。
实际上在启动后由于启动电容器上的被充电，使启动绕组中的电流减小。
风扇电动机的调速采用绕组线圈抽头的方法比较多，实际上就是改变绕组线圈的数量，从而使定子线圈所产生磁场强度发生变化，实现速度调整。
（1）壁扇电动机的调速原理如图2-10所示为一种壁扇电动机绕组的结构，运行绕组中设有两个抽头，这样就可以实现三速可变的风扇电动机。
由于两组线圈接成L形，也就被称之为L形绕组结构。
根据电阻并联的公式可知比如：将运行绕组和启动绕组的阻值均设为R，则其中，运行绕组处L1的绕组阻值即为1/3R，L2阻值为2/3R， L3阻值为R。
1．当开关S1与低速控制线连接时，此时接通运行绕组L1处的抽头，根据电阻并联的公式，可知此时，风扇电动机中的阻值为2．而当开关S1与中速控制线连接时，此时接通运行绕组L2处的抽头，根据电阻并联的公式，可知此时，风扇电动机中的阻值为3．而当开关S，与高速控制线连接时，此时接通运行绕组L3处的抽头，根据电阻并联的公式，可知此时，风扇电动机中的阻值为4．根据欧姆定律可知，当电路中的电压恒定时，电阻的阻值越小，电流越大，从而使电动机的转速越高。
