受力分析典型例题

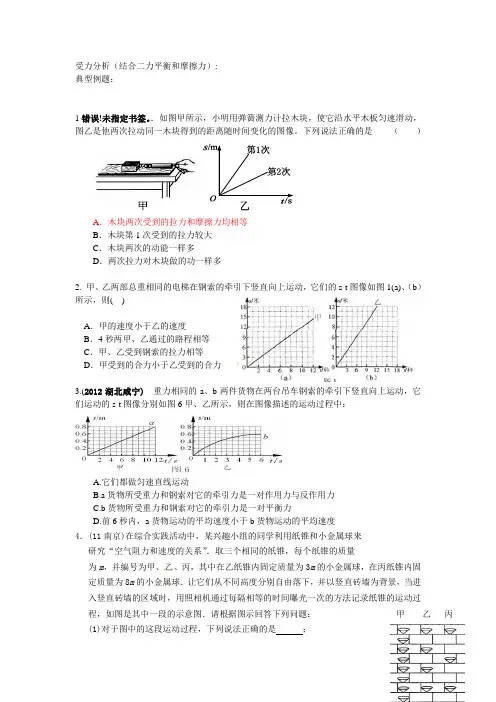

受力分析（结合二力平衡和摩擦力）:典型例题：1错误！未指定书签。
．如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。
下列说法正确的是（）A．木块两次受到的拉力和摩擦力均相等B．木块第1次受到的拉力较大C．木块两次的动能一样多D．两次拉力对木块做的功一样多2. 甲、乙两部总重相同的电梯在钢索的牵引下竖直向上运动，它们的s-t图像如图1(a)、（b）所示，则( )A．甲的速度小于乙的速度B．4秒两甲、乙通过的路程相等C．甲、乙受到钢索的拉力相等D．甲受到的合力小于乙受到的合力3.(2012湖北咸宁)重力相同的a、b两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t图像分别如图6甲、乙所示，则在图像描述的运动过程中：A.它们都做匀速直线运动B.a货物所受重力和钢索对它的牵引力是一对作用力与反作用力C.b货物所受重力和钢索对它的牵引力是一对平衡力D.前6秒内，a货物运动的平均速度小于b货物运动的平均速度4．(11南京)在综合实践活动中，某兴趣小组的同学利用纸锥和小金属球来研究“空气阻力和速度的关系”．取三个相同的纸锥，每个纸锥的质量为m，并编号为甲、乙、丙，其中在乙纸锥内固定质量为3m的小金属球，在丙纸锥内固定质量为8m的小金属球．让它们从不同高度分别自由落下，并以竖直砖墙为背景，当进入竖直砖墙的区域时，用照相机通过每隔相等的时间曝光一次的方法记录纸锥的运动过甲乙丙程，如图是其中一段的示意图．请根据图示回答下列问题：(1)对于图中的这段运动过程，下列说法正确的是；A ．只有甲做匀速直线运动B ．只有乙做匀速直线运动C ．只有丙做匀速直线运动D ．甲、乙、丙都做匀速直线运动(2)对于图中的这段运动过程，甲、乙、丙三个纸锥的速度之比是 ；它们所受的空气阻力之比是 ；由此可以得出的实验结论是 ．5.一人站在电梯上随电梯一起匀速上升，如图1所示，则关于人的受力分析的下列叙述正确的是A ．人受到重力，竖直向上的弹力以及水平向右的摩擦力B ．人受到重力，竖直向上的弹力以及水平向左的摩擦力C ．人受到重力，竖直向上的弹力D ．人受到重力，竖直向上的弹力，电梯对人斜向上与速度方向一致的推力6. （2010湖北黄冈，29题）如图所示，用两橡皮筋悬挂的金属棒AB 处于磁场中，金属棒两端连接着导线(导线对金属棒的作用力忽略不计)，当棒中通以由A 流向B 的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B 流向A ，金属棒仍静止，请画出此时金属棒受力的示意图．7．如图12所示，放在M 、N 两水平桌面上的P、Q 两物体，分别在F P ＝5N 、F Q =3N 的水 平拉力作用下做匀速直线运动，可以确定A ．桌面M 一定比桌面N 粗糙B ．P 的速度一定大于Q 的速度C ．P 的质量一定大于Q 的质量D ．P 受到的摩擦力一定大于Q 受到的摩擦力8．（09·枣庄）一重为G 的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出右图物体受力的示意图。
中学物理受力分析经典例题__物理受力分析
中学物理受力分析经典例题1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.2.对下列各种情况下的物体A 进行受力分析3. 对下列各种情况下的物体A 进行受力分析，在下列情况下接触面均不光滑.4.对下列各种情况下的A 进行受力分析（各接触面均不光滑）（1）沿水平草地滚动的足球 V （3）在光滑水平面上向右运动的物体球 （2）在力F 作用下静止水平面上的物体球 F （4）在力F 作用下行使在路面上小车F V v （5）沿传送带匀速运动的物体 （6）沿粗糙的天花板向右运动的物体 F>G F A V（2）沿斜面上滑的物体A （接触面光滑） A V （1）沿斜面下滚的小球， 接触面不光滑. A V （3）静止在斜面上的物体 A （4）在力F 作用下静止在斜面上的物体A. A F （5）各接触面均光滑 A （6）沿传送带匀速上滑的物块A A F （1）A 静止在竖直墙面上 A v （2）A 沿竖直墙面下滑A （4）静止在竖直墙轻上的物体AF A （1）A 、B 同时同速向右行使向B A F F B A （2）A 、B 同时同速向右行使向 （4）静止的杆，竖直墙面光滑A （5）小球静止时的结点A A（6）小球静止时的结点A A （6）在拉力F 作用下静止在斜面上的物体A F A（5）静止在竖直墙轻上的物体A F A5．如图所示，水平传送带上的物体。
（1）随传送带一起匀速运动 （2）随传送带一起由静止向右起动6．如图所示，匀速运动的倾斜传送带上的物体。
（1）向上运输 （2）向下运输7.分析下列物体A 的受力：（均静止）8.如图1—13甲所示，竖直墙壁光滑，分析静止的木杆受哪几个力作用。
αB A BA （光滑小球A ）ABα 乙图1—139.如图1—14甲所示，Ａ、Ｂ、Ｃ叠放于水平地面上，加一水平力Ｆ，三物体仍静止，分析Ａ、Ｂ、Ｃ的受力情况。
10.如图1—15甲所示，物体Ａ、Ｂ静止，画出Ａ、Ｂ的受力图。
物体的受力分析及典型例题
物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。
受力分析的依据是各种力的产生条件及方向特点。
一. 几种常见力的产生条件及方向特点。
1•重力。
重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2•弹力。
弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例1】如图1 —1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。
图a中接触面对球无弹力；图b中斜面对小球有支持力。
【例2】如图1 —2所示，判断接触面MO、ON对球有无弹力，已知球静止，接触面光滑。
水平面ON对球______ 支持力，斜面MO对球______________ 弹力。
【例3】如图1—4所示，画出物体A所受的弹力。
a图中物体A静止在斜面上。
b图中杆A静止在光滑的半圆形的碗中。
c图中A球光滑，0为圆心，0/为重心。
图1 —4【例4】如图1— 6所示，小车上固定着一根弯成 a 角的曲杆，杆的另一端固定一个质 量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。
图1—63•摩擦力。
摩擦力的产生条件为：（1 ）两物体相互接触，且接触面粗糙； （2）接触面间有挤压;（3）有相对运动或相对运动趋势。
摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。
判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。
初中物理受力分析典型例题
初中物理受力分析典型例题【1】如图，一根细线拴着一只氢气球A ，试画出A 所受的力的示意图。
【2】试画出下图中斜面上木块A 的受力示意图。
【3】如图所示，物体A 、B 各重10N 、20N ，水平拉力F1＝2N ，F2＝4N ，物体保持静止，则A 、B 间的静摩擦力大小为________N ，B与地面间的摩擦力大小为________N 。
【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。
分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖直向上。
水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也大小相等、方向相反、作用在一条直线上。
【5】如图甲所示，重量为4N 的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为N ；若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，AB AF2铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为N。
【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平桌面上，两边分别用细线通过定滑轮与重物A、B相连，小车两边的细线在同一直线上且与水平桌面平行，如图所示。
当小车静止在桌面上时，A、B的物重G A和G B的关系为（）A、G A＞G BB、G A＜G BC、G A＝G BD、以上三种说法都有可【7】如图所示，小王在探究“力和运动的关系”的实验中，他将M能以速度要让物体M【810C．F1=F2，v1＞v2D．F1＞F2，v1＞v2【9】如图所示，质量相等的物块A、B叠放在水平地面上，物块A受一水平力F作用，A、B共同在水平地面上匀速直线运动，则（）A、物体A受到的摩擦力为零。
B、物体B受地面的摩擦力为F。
F。
C、物体A受到的摩擦力为2F。
D、物块B受到地面摩擦力为2【10】如图所示，货物随传送带一起斜向上匀速运动，请画出在此过程中货物受力的示意图。
受力分析典型例题
受力分析典型例题1.重 G 的光滑小球静止在固定斜面和竖直挡板之间。
若挡板逆时针缓慢转到水平 位置，在该过程中，斜面和挡板对小球的弹力的大小 F 1 、F 2 各如何变化？ 解：由于挡板是缓慢转动的，可以认为每个时刻小球都处于静止状态， 因此所受合力为零 。
应用三角形定则， G 、F 1 、F 2 三个矢 F 1量应组成封闭三角形， 其中 G 的大小、方向始终保持不变； F 1 的 F 2 方向不变； F 2 的起点在 G 的终点处，而终点必须在 F 1 所在的直 线上， 由作图可知， 挡板逆时针转动 90°过程， F 2 矢量也逆时针转动 90°， 因此 F 1 逐渐变小， F 2 先变小后变大。
(当 F 2 ⊥F 1， 即 G 挡板与斜面垂直时， F 2 最小)2. 重 G 的均匀绳两端悬于水平天花板上的 A 、B 两点。
静止时绳两端的切线方 向与天花板成α角。
求绳的 A 端所受拉力 F 1 和绳中点 C 处的张力 F 2。
解：以 AC 段绳为研究对象，根据判定定理，虽然 AC 所受的三个力分别作用在 不同的点 (如图中的 A 、C 、P 点)， 但它们必为共点力 。
设它们延长线的交点为O ， 用 平 行 四 边 形 定 则 作 图 可 得：F 1 αα P O C G/2 G3. 用与竖直方向成 α=30°斜向右上方， 大小为 F 的推力把一个重量为 G 的木块压在粗糙竖直墙上保持静止。
求墙对木块的正压 力大小 N 和墙对木块的摩擦力大小 f 。
解：从分析木块受力知，重力为 G ，竖直向下，推力 F 与竖直成 30°斜向右上 方， 墙对木块的弹力大小跟 F 的水平分力平衡， 所以 N=F/2， 墙对木块的摩擦力 是静摩擦力，其大小和方向由 F 的竖直分力和重力大小的关系而决定：当 F = 2 G 时， f=0； 当 F > 2 G 时， f = 3 F 一 G ， 方向竖直向下； 当 F 2 G3 3 2 3时， f = G 一 3 F ，方向竖直向上。
高中物理 受力分析 相互作用 典型例题(含答案)【经典】
第二章：相互作用考点一：有关弹簧弹力的分析与计算1．(单选)一根轻质弹簧，当它上端固定、下端悬挂重为G的物体时，长度为L1；当它下端固定在水平地面上，上端压一重为G的物体时，其长度为L2，则它的劲度系数是( )．答案DA.GL1B.GL2C.GL1－L2D.2GL1－L22．（单选）一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F2－F1l2－l1B.F2＋F1l2＋l1C.F2＋F1l2－l1D.F2－F1l2＋l1答案C3．（单选）如图所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F的拉力作用，而左端的情况各不相同：①弹簧的左端固定在墙上；②弹簧的左端受大小也为F的拉力作用；③弹簧的左端拴一小物块，物块在光滑的桌面上滑动；④弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧质量都为零，以L1、L2、L3、L4依次表示四个弹簧的伸长量，则有( )．答案DA．L2>L1 B．L4>L3C．L1>L3 D．L2＝L44．（多选）如图，两相同的木块a、b置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a、b均静止，弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力F f a≠0，b所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )．答案ADA．F f a大小不变B．F f a方向改变 C．F f b仍然为零D．F f b方向向右5．(单选)如图所示的装置中，小球的质量均相同，弹簧和细线的质量均不计，一切摩擦忽略不计，平衡时各弹簧的弹力分别为F1、F2、F3，其大小关系是( )．答案AA．F1＝F2＝F3 B．F1＝F2<F3C．F1＝F3>F2 D．F3>F1>F26．（多选）如图所示，轻质弹簧连接A、B两物体，A放在水平地面上，B的上端通过细线挂在天花板上。
受力分析练习题(含答案及详解)
受力分析练习题（含答案及详解）精选受力分析练习题35道（含答案及详解）1 •如右图1所示，物体M 在竖直向上的拉力F 作 用下静止在斜面上，关于 M 受力的个数，下列说法 中正确的是（D ）C . M 可能受三个力作用D . M 不是受两个力作用就是受四个力作用2.（多选）如图6所示，两个相似的斜面体 A 、B 在竖直向上的力F 的作用下静止靠在竖直粗糙墙壁上。
关于斜面体 A 和B 的受力情况，下列说法正确的是（AD ）图6A. A 一定受到四个力B. B 可能受到四个力C . B 与墙壁之间一定有弹力和摩擦力D . A 与B 之间一定有摩擦力3、如图3所示，物体A 、B 、C 叠放在水平-一m in__ F桌面上，水平力F 作用于C 物体，使A 、B 、 | J 厂zz7zzzzzzzz/////zzz/zC以共同速度向右匀速运动，那么关于物体图A ・M —定是受两个力作用力作用B . M 一定是受四个图受几个力的说法正确的是（A ）A .A受6个，B受2个，C受4个B. A受5个,B受3个，C受3个C・A受5个，B受2个，C受4个D・A受6个，B受3个，C受4个4 ■（多选）如图5所示，固定的斜面上叠放着A、B两木块，木块A与B的接触面是水平的，水平力F 作用于木块A,使木块A、B保持静止，且F工0。
则下列描述正确的是（ABD ）图5A.B可能受到5个或4个力作用B .斜面对木块B的摩擦力方向可能沿斜面向下C . A对B的摩擦力可能为0D. A、B整体可能受三个力作用5、如右图5所示，斜面小车M静止在光滑水平面上，一边紧贴墙壁.若再在斜面上加一物体m,且M、m相对静止, 小车后来受力个数为（B ）A. 3B. 4C. 5D. 6解析：对M和m整体，它们必受到重力和地面支持力•对小车因小车静止，由平衡条件知墙面对小车必无作用力，以小车为研究对象.如右图所示，它受四个力；重力M g,地面的支持力F NI，m对它的压力F N2和静摩擦力Ff，由于m静止，可知F f和F N2的合力必竖直向下，故B项正确.6、如图6所示，固定斜面上有竖直轻弹簧P与一平行斜面的轻弹簧Q连接着，小球处于静止状态，则关于小球所受力的个数不可能的是（A ）A. 1B. 2C. 3D. 47、如图7所示，在竖直向上的恒力F作用下，物体A、B一起向上做匀加速运动。
高中物理必修1受力分析专题(含答案)
受力分析精选例题1如图所示，球B放在真空容器A内，且B略小于A，将它们以初速度v竖直向上抛出．则下列说法中正确的是（）A．若不计空气阻力，在它们上升的过程中，B对A无压力作用B．若不计空气阻力，在它们上升的过程中，B对A的压力向下C．若考虑空气阻力，在它们上升的过程中，B对A的压力向上D．若考虑空气阻力，在它们下落的过程中，B对A的压力向上2(2010·安徽理综)L型木板P(上表面光滑)放在固定斜面上，轻质弹簧一端固定在木板上，另一端与置于木板上表面的滑块Q相连，如图所示．若P、Q一起沿斜面匀速下滑，不计空气阻力．则木板P的受力个数为( )A．3B．4C．5 D．63.（四川省德阳市高中2010届“一诊”考试 2）如图所示，一长直轻杆左端水平插入墙壁固定，右端用一绳子系住拉于墙上，绳与杆之间夹角为θ.现在杆的右端挂一重物mg.则拉于墙上那根绳子的张力大小等于（）A.mgB.mg/sinθC.mg/cosθD.无法确定4．(2014·昆明市质量检测)如图7所示，两个质量均为m的小球用轻质细杆连接静止于内壁光滑的半球形碗内，杆及碗口平面均水平、碗的半径及两小球之间的距离均为R，不计小球半径，则碗对每个小球的支持力大小为( )A.33mg B.233mg C.3mg D．2mg5（1）如图1所示，一质量为m的物体系于长度分别为L1、L2的两根细线上，L1的一端悬挂在天花板上，与竖直方向夹角为θ，L2水平拉直，物体处于平衡状态.现将L2线剪断，求剪断瞬间物体的加速度.（2）若将图1中的细线L1改为长度相同、质量不计的轻弹簧，如图2所示，其他条件不变，求剪断L2瞬间物体的加速度.1）下面是某同学对该题的一种解法：解：设L1线上拉力为T1，L2线上拉力为T2，重力为mg，物体在三力作用下保持平衡，T1cosθ=mg，T1sinθ=T2，T2=mgtanθ，，剪断线的瞬间，T2突然消失，物体即在T2反方向获得加速度。
