EPS板现浇混凝土外墙外保温系统(无网体系)
EPS模块现浇混凝土外墙外保温系统（无网）技术方案目录一．工程概况二．外墙外保温施工工艺三．质量保证措施四．实现质量目标措施五．技术组织措施六. 材料节约措施七．安全及文明施工的技术组织措施八. 其他注意事项一．工程概况（1）建筑饰面为外墙面砖（2）外墙外保温体系选用。
EPS板现浇混凝土外墙外保温系统二.外墙外保温施工工艺（一）、施工依据。
国家有关过程施工规范和规定。
《外墙外保温建筑构造（一）》（02Ｊ121－1）《外墙外保温工程技术规程》（ＪＧＪ144－2004）《EPS模块现浇钢筋混凝土外墙外保温应用技术规程》（ＤB64／664-2010）《EPS模块外保温工程技术规程》（DB64/665-2012）《外墙外保温技术规程》（JGJ144-2008）《建筑工程施工质量验收统一标准》。
《建设工程安全生产管理条例》。
《建筑施工手册》（二）、施工做法(1)、施工工艺原理将工厂标准化生产的EPS模块经积木式互相错缝插接拼装成现浇混凝土墙体的外侧免拆模块，用木模板作为内外侧模板，通过连接桥将两侧模板组合成空腔构造，在空腔构造内浇筑混凝土，混凝土硬化后，拆除复合墙体内侧模板和外侧支护，由混凝土握裹连接桥、连接桥拉结模块和模块内表面燕尾槽与混凝土机械咬合所构成的外墙外保温体系。
(2)、施工工艺流程基础顶面或楼地面抄测放线和表面找平——→外墙钢筋隐检通过验收——→绑扎砂浆垫块——→EPS保温模块安装就位——→插入连接桥——→结构墙体合模——→结构墙体砼浇筑——→拆除复合墙体模块外侧支护和内侧模块、提升承重架至结构完成——→修补穿墙孔处保温层、检查及清理EPS模块表面——→抹面抗裂胶浆、网格布（三浆二布）——→饰面空腔构造。
模块经积木式插接作现浇混凝土剪力墙的外侧免拆模板，木模板经拼装作内侧模板，通过链接桥将内外两侧模板链接，形成模板组合(3)、结构部分1．施工准备组织各部门相关人员认真熟悉审核各方提供的有关图纸资料。
参阅有关施工工艺，了解材料性能，掌握施工要领，明确施工顺序，组织人员培训，学规范和操作规程，编写好各部位的安全、技术交底。
1.1 材料1）钢筋加工成型。
根据设计要求的规格尺寸，预先成型外墙钢筋。
2）加工制作木模板。
3）根据设计的层高、门窗洞口位置，加工各种规格的保温模块（直角﹑阴角﹑阳角，见图1），按编号运送现场，并码放整齐。
图14）根据要求，预制50mm×50mm×15mm带铁丝的水泥砂浆垫块。
5）根据要求准备连接桥（用树脂塑料与0.5mm厚钢板{木模板是不设钢板}经模具注塑复合而成，用于连接EPS保温模块和钢丝网并起限位及固定作用的连接杆件，见图2）。
图26）根据外墙饰面要求，准备相应的保温抹面胶浆。
耐碱玻纤网格布（160g/㎡）。
慧鱼锚栓。
为敲击式锚栓DIPS，由塑料套筒与电镀锌膨胀钉组成。
也为永久性固定件(入墙≥6㎜)。
专用界面剂。
1.2 作业条件1）待绑扎钢筋位置的基层清扫干净。
2）墙身、门窗洞口、模板线，并将预留伸出搭接钢筋处的松散混凝土剔凿干净。
3）施工环境温度不应低于5℃，空气相对温度宜小于5％，风力不宜大于5级，不宜在5级及5级以上大风气候条件下施工，如需施工需有防风措施。
抗裂防护层施工环境温度不应低于5℃。
严禁雨天、雾天施工，雨期施工应做好成品及现场的防雨措施。
1.3劳动力准备根据工程施工组织设计和工程各阶段工作量，合理安排劳动力，EPS板安装以2人为一组，二人共同搬运、安装，结构及装饰工程可按常规方法组织人员进行施工。
1.4现场准备根据需要设置库房及加工棚等，材料应采取离地架空堆放，EPS板存放场地应具有防火设施。
2. 施工操作要点2.1绑扎钢筋1）按设计图纸要求绑扎墙体钢筋，绑扎钢筋时严禁碰撞预埋件，若碰动应按设计位置重新固定牢固，剪力墙钢筋应逐点绑扎，安装时应注意墙体钢筋网自身的垂直度。
墙体钢筋绑扎完毕，将绑扎丝头朝内。
2.2 外墙外保温安装1）采用Ф48脚手架管及10×10木方沿外墙搭设操作平台，平台面与首层基底面相差的高度应根据外墙模板高度确定。
2）凝土保护层厚度要求，在外墙钢筋外侧绑扎预先制作好的水泥砂浆垫块，每块外墙保温板内不少于6块。
外墙钢筋的内侧钢筋按间距小于600mm，呈梅花状绑扎水泥砂浆垫块。
3）EPS模块应自下而上，先转交，后大面。
先将大角模块固定，再固定小角模块，大﹑小角模块应上下插接到位，直板模块的燕尾槽应与直角模块的燕尾槽互相垂直，具体做法如图3。
4）靠近门窗口的直板行模块的垂直对接缝与门窗口距离不小于150mm 如图4。
图45）EPS板应紧贴模板，安装高度应比墙体模板高出20～50mm，防止混凝土浇筑时污染外墙EPS板。
6）根据设计的窗口尺寸，在现场用模块切割器切出所需形状尺寸，将在现场加工完毕的窗口保温模块安装到相应位置。
2.3 模板安装1）钢筋和保温板通过工程监理、甲方代表的验收，并办理隐检手续。
2）按弹出的墙线位置安装模板，先用吹风机清理，后安装模板。
3）保温板安装就位后，先安内侧模板，再安装外侧模板。
安装外侧模板时，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防止模板挤靠保温板。
利用外脚手架作为外墙模板的操作平台和防护平台。
模板放在平台上，将模板就位，穿螺栓紧固校正，连接必须严密、牢固，以防止出现错台和漏浆现象。
（注。
由于外墙面增加了保温板厚度，墙体厚度加大，大模板用的穿墙螺栓长度、阴阳角模板的加工尺寸及角模板穿墙螺栓孔位等，均要进行调整改变，在加工模板时应仔细核对。
）。
4）安装木模板的穿墙螺栓时，严禁直接捅入，否则保温板容易破坏而造成跑浆，影响混凝土的浇筑质量。
正确的做法为，从内模向外模用钢筋将穿墙螺栓孔处的保温板戳破，然后再穿穿墙螺栓。
2.4 混凝土浇筑1）外墙砼浇筑前，新旧混凝土接茬处应均匀浇筑30~50mm厚与墙体混凝土成分相同的水泥砂浆或减石子混凝土。
为保护保温层，可用镀锌铁皮作成盖帽，将外保温层和外墙模板一起扣住，以防浇筑砼时破坏保温板，严禁砼泵管对准保温板浇筑砼。
2）在浇筑和振捣混凝土时，混凝土对底部保温模块产生较大的侧压力，如果保温模块强度不足，保温模块会遭到破坏，有必要对每层底部保温模块承压进行验算。
楼层层高为2.7米，采用坍落度为60mm的普通混凝土，浇筑速度为2.5m/h，浇筑入模温度为15℃。
则根据《钢筋混凝土工程施工及验收规范》中提出的新浇混凝土作用在模板上的最大侧压力计算公式，计算如下。
Ks＝1，Kw＝1，Pm1=4+1500* Ks * Kw *V1/3/(T+30)=49.24KN/m2 ， Pm2=25H=25*2.7=67.5KN/m2 ，按取最小值，故最大侧压力为49.24 KN/m2＜60 KN/m2（保温板抗压标准值），经计算，按照施工规范浇筑和振捣，保温模块不会遭到破坏。
3）混凝土应分层浇筑，每层浇筑厚度控制在500mm左右，一次浇筑的高度不宜超过1m。
振捣时要快插慢拔，振点适当加密，分布要均匀，振动时间不宜过长。
混凝土下料点应分散布置，浇筑墙体的混凝土应连续进行，时间间隔不宜超过2小时。
振捣棒严禁斜插接触保温板，以免破坏保温板。
并及时清理落地灰。
4）在洞口处浇筑混凝土时，应沿门窗洞口两侧同时下料，使洞口两侧浇筑高度一致，振捣棒应距洞口边30cm以上，以防洞口变形。
5）施工缝宜留置在门洞口过梁跨度1/3范围内，亦可留在纵横墙的交接处，施工缝的表面与梁轴线或板面垂直，不得留斜茬，接茬处混凝土应加强振捣，保证接茬混凝土密实。
6）外墙砼浇筑到楼层顶标高时，在外墙外侧留出企口，企口宽30~50mm，厚度与楼层楼板相同，其作用是便于外墙外保温模块的安装固定和浇筑混凝土时不漏浆。
7）墙体混凝土浇筑振捣完毕后，整理上口甩出的钢筋，并用木抹子按标高线或以模板上口为准，将墙上口表面混凝土找齐、抹平2.5 拆模1）在常温下墙体混凝土强度大于1.0Mpa，冬期施工时混凝土掺防冻剂，其强度高于4.0Mpa时方可拆模。
2）先拆外墙外侧模板，再拆外墙内侧模板，模板拆除后应及时用干硬性砂浆捻塞墙体中的孔洞，填满后孔洞处所缺保温板须用保温材料补齐。
2.6 墙体养护常温施工时，模板拆除后12h内喷水养护，养护时间不少于7d，次数以保持混凝土湿润为准。
冬期施工时，应定点、定时测定混凝土的养护温度并做记录，拆模后混凝土表面应覆盖塑料薄膜。
2.7网格布的铺设1）保温板面抹胶浆。
保温板面抹胶浆应自上而下，并沿外墙转角水平横向依次进行。
抹第一遍胶浆(底层)，厚度宜为1.5mm～1.8mm，一次抹面高度比标准网格布或加强网格布宽出50mm。
抹面后随即铺贴网格布、压出胶浆，表面应平整。
按此方法直至把整片墙面干完。
抹第二遍胶浆(面层)，亦宜从上而下，沿水平横向进行，厚度为l～1.2mm，表面应平整、光洁。
2）网格布铺设应自上而下，并沿外墙转角处依次铺设。
遇门窗洞口，应在洞口四角内壁的相邻两边加贴200mm长、65mm宽和在四角外表加贴长为300mm，宽为240mm的45°斜向标准网格布。
并将大面铺设的标准网格布沿门窗口转角拐进65mm宽，见图 7-1,阴阳角应加设一道加强网或标准网见图7-2图7-1 门窗洞口网格布加强图图7-2 阴阳角加强网格布做法图7-3 首层墙面加铺加强网格布3）标准网格布搭接宽度应大于等于80mm，加强网格布不得搭接及转折，布边应对接。
标准网格布铺设至转角处应连续，包转宽度应大于等于200mm。
4）保温墙面贴面砖时，其抹面层内应铺设两层标准网格布。
5）网格布铺设及抹面胶浆完后，全部网格布应埋入胶浆中，并至少经24h养护，方可进行下一道工序。
2.8 质量标准1）墙体混凝土振捣密实均匀，墙面和接茬处应光滑平整。
墙面不得有孔洞露筋及灰渣等缺陷，墙体混凝土允许偏差见表1。
2）EPS保温模块必须是阻燃聚苯板，外面覆以50mm*50mm的Ф2mm组焊而成的冷拔钢丝网片。
板的规格、尺寸和形状与设计相符，棱角不应有破损现象。
出厂前应有合格证及相应的检测报告。
保温模块的安装允许偏差及检验项目见表2、表3。
2.9 应注意的质量问题1）严格按工艺要求设置墙体钢筋保护层的砂浆垫块和连接桥，不得少放漏放,以防以后的结合层开裂。
2）EPS保温模块在运输过程中要轻拿轻放，防止磕碰棱角。
堆放要平整，高度不超过1.2m。
不宜长期暴晒和雨淋，要设专用堆放场或房间。
吊运时距离外墙应有一定的距离，以防破坏保温板。
3）模板拆除及承重架提升过程中应谨慎操作，有专人负责，防止损坏保温层。
4）因首层为施工人员经常流动的部位，所以首层保温板应采取保护措施，用竹胶板保护阳角。
5）外墙门窗洞口模板宽度应按外墙厚度加保温模块厚度预先加工制作成型。
6）模板拆除及承重架提升过程中应谨慎操作，有专人负责，防止损坏保温层。
外墙外保温工程技术规程
目次1 总则 ··························································································错误!未定义书签。
2 术语 ··························································································错误!未定义书签。
EPS板现浇(无网)混凝土外墙外保温系统
EPS板现浇(无网)混凝土外墙外保温系统施工工艺施工说明本工艺适用于外饰面为涂料的高层住宅建筑现浇混凝土剪力墙结构，其工艺是将聚苯泡沫乙烯保温板置于外模内侧，浇灌混凝土后，墙体与保温板有机的结合在一起，保温板表面涂覆抗裂聚合物水泥砂浆耐碱玻纤网格布，外表装饰涂料面层的一种外保温体系。
施工准备一、技术准备1. 熟悉各方提供的有关图纸资料。
参阅有关施工工艺。
做好内业。
2. 了解材料性能，掌握施工要领。
3. 与提供成套材料和技术的企业联系，并由该企业派员在现场对工人进行培训和做技术指导。
聚苯保温板施工顺序墙体钢筋隐检完毕→安装阴阳角板构件→拼装角之间板（同时做好临时固定，如冬季施工可不留洞口）→弹胀管定位线→用电烙铁在胀管定位点上预先穿孔→在孔中塞入胀管→胀管与墙体钢筋绑扎→填补门窗缝隙抗裂层施工顺序抹第一道抗裂聚合物砂浆→首层阳角安放金属防护角→压入第一层玻璃纤维网格布→抹第二层抗裂聚合物砂浆二、材料准备1.保温材料：厚度根据热工计算、容量18kg/m3—20kg/ m3自熄型聚苯泡沫保温板（以下简称JBS板）。
2.JBS板连接材料：115mm长、Φ10膨胀螺栓，聚苯胶。
3.抗裂层材料：32.5＃普通硅酸盐水泥，中砂、抗裂聚合物砂浆、耐碱镀塑玻璃纤维网格布，冲孔镀锌铁皮护角。
4.面层涂料：按设计要求。
5.其他材料：发泡聚胺脂或聚苯颗粒保温砂浆、塑料滴水线槽、塑料胀管等。
三、机具准备操作平台、电热丝、接触式调压器、电烙铁、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。
（注：操作平台需在施工现场制作。
接触式调压器为市面上出售的小型调压器各五金交电公司均有售）施工顺序和方法一、 JBS板安装1.按设计墙体厚度弹出水平线和垂直线，以保证墙体厚度准确。
绑扎完墙体钢筋后在外墙钢筋外侧绑扎水泥垫块。
且要求每块JBS板内不少于6块（垫块具体数量视板高而定），用以保证保护层厚度符合《规范》要求，同时确保保护层厚度均匀一致。
EPS钢丝网架板现浇混凝土外墙外保温施工工法(2)

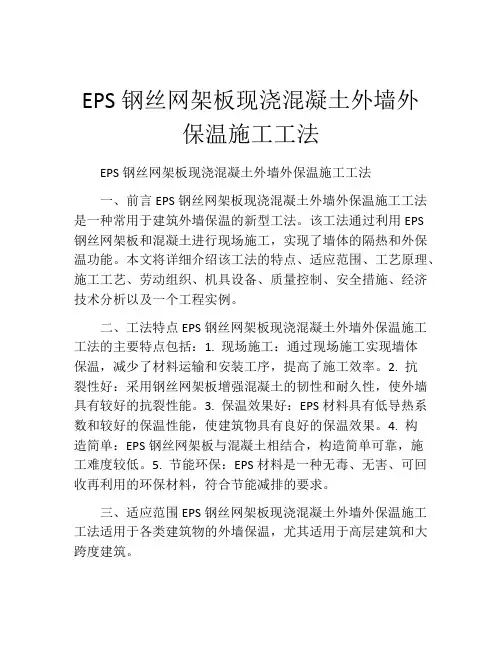

EPS钢丝网架板现浇混凝土外墙外保温施工工法EPS钢丝网架板现浇混凝土外墙外保温施工工法一、前言EPS钢丝网架板现浇混凝土外墙外保温施工工法是一种常用于建筑外墙保温的新型工法。
该工法通过利用EPS钢丝网架板和混凝土进行现场施工，实现了墙体的隔热和外保温功能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点EPS钢丝网架板现浇混凝土外墙外保温施工工法的主要特点包括：1. 现场施工：通过现场施工实现墙体保温，减少了材料运输和安装工序，提高了施工效率。
2. 抗裂性好：采用钢丝网架板增强混凝土的韧性和耐久性，使外墙具有较好的抗裂性能。
3. 保温效果好：EPS材料具有低导热系数和较好的保温性能，使建筑物具有良好的保温效果。
4. 构造简单：EPS钢丝网架板与混凝土相结合，构造简单可靠，施工难度较低。
5. 节能环保：EPS材料是一种无毒、无害、可回收再利用的环保材料，符合节能减排的要求。
三、适应范围EPS钢丝网架板现浇混凝土外墙外保温施工工法适用于各类建筑物的外墙保温，尤其适用于高层建筑和大跨度建筑。
四、工艺原理该工法通过采用EPS钢丝网架板和混凝土实现墙体外保温。
EPS钢丝网架板作为保温层的骨架，通过连接和连接件固定在墙体上。
然后在EPS钢丝网架板上进行现浇混凝土施工，形成一个整体的保温墙体结构。
EPS材料能够提供良好的保温性能，而混凝土能够增强墙体的力学性能和耐久性。
五、施工工艺 1. 基层处理：清理基层表面，确保其平整、牢固和无污染。
2. 安装钢丝网架板：根据设计要求，将钢丝网架板固定在基层上，并保证板与板之间的连接牢固。
3. 混凝土浇注：在钢丝网架板上进行混凝土现浇施工，确保混凝土均匀分布，保证墙体的整体性能。
4. 防水层施工：在混凝土养护完成后，施工防水层，确保外墙的防水性能。
六、劳动组织根据工程规模和施工周期，合理安排施工人员和工作队伍，确保施工任务的顺利进行。
常用外墙外保温系统简介
常用外墙外保温系统简介一、聚苯板（挤塑板、聚氨酯板）薄抹灰外墙外保温系统1、系统组成：该系统由基层找平层、保温层（聚苯板、挤塑板、聚氨酯板）、薄抹面层和饰面层组成。
保温板用专用的粘结剂固定在找平层上，薄抹面层中满铺耐碱玻璃纤维网格布。
2、适用范围：该系统可适用于多层及高层的砖混结构、框架结构、剪力墙结构建筑；饰面层应为高弹性涂料，建筑高度一般控制在100m以内。
不宜贴面砖（目前国家标准不允许，其抗震性和火灾安全性尚待检验），但可采用柔性饰面砖（柔性饰面砖是以无机材料作为主要基材，配以高分子聚合物，再经过特殊加工而成的一种新型内外墙装饰面材。
由于其颜色、结构、形状可按用户的要求调配，通过不同的表面结构，饰面砖的尺寸大小及颜色可以充分发挥建筑师及用户的丰富的想象力，从而使得建筑物室内外的装饰材料变得更加丰富多彩。
特别是柔性饰面砖那种类似于传统粘土砖的装饰风格，给人一种返璞归真，回味无穷的感觉）。
目前省标《外墙外保温构造详图》（二）（挤塑聚苯乙烯保温板）L07109允许贴面砖，但应控制在40m以内。
3、主体节点详图：4、设计与应用中应注意的问题：1）、结构的基层应做找平层，其平整度应不超过3～4mm；2）、建筑高度大于20m或受负风压作用较大时，应采用锚栓辅助固定。
3）、聚苯板密度为18-22kg/m3，挤塑板密度为25-32kg/m3，聚氨酯板密度为≥35kg/m3；4）、薄抹面层厚度控制：涂料饰面时，普通型3-5mm，首层加强型5-7mm；粘贴面砖饰面时，后热镀锌电焊网7-10mm；玻纤网格布5-7mm。
（应尽量采用大值，因为从实际工程应用来看，较薄时，观感较差、裂缝很难避免）；5）、薄抹面层应使用抹面胶浆，不能用一般抗裂砂浆代替；抹面胶浆、面砖粘结剂及勾缝料的压折比应≤3.0。
6）、保温板的两侧一般均应预喷界面剂以增强其粘结力。
7）、当使用锚栓辅助固定时，单个锚栓的抗拉承载力标准值不应小于0.3kN。
建筑外墙外保温技术
浅析建筑外墙外保温技术摘要：本文依照新疆维吾尔自治区住房城乡建设厅相关文件编制，浅析严寒寒冷地区建筑外墙外保温材料、外墙外保温系统、保温施工技术及质量通病。
关键词：保温材料及防火要求；外墙外保温系统；保温施工技术要求；质量通病。
1 外墙外保温主要材料性能指标1.1聚苯乙烯板（eps板）、挤塑板（xps）、硬聚氨酯板（pur）主要性能指标项目指标eps板xps板pur板密度（kg/m3）18～2225～35≥35导热系数[w/（m.k）]≤0.039≤0.030≤0.024抗拉强度（mpa）≥0.10≥0.10≥0.10尺寸稳定性（%）≤0.30≤1.0≤1.0燃烧性能不低于b2级1.2胶粉eps颗粒保温浆料和贴砌浆料性能要求项目指标保温浆料贴砌浆料干密度（kg/m3）≤250≤350导热系数[w/（m.k）]≤0.06≤0.08抗压强度（mpa）≥0.30抗拉强度（mpa）≥0.10≥0.10软化系数≥0.50线性收缩率（%）≤0.30燃烧性能等级b1级1.3锚栓主要性能指标项目性能指标基材混泥土实心砖多孔砖砼小型空心砌块加气砼单个锚栓抗拉承载力性能指标（kn）≥0.60≥0.40≥0.30≥0.30锚栓圆盘的强度标准值（kn）≥0.502 几种常见外保温体系2.1 粘贴保温板外保温系统、a型（简称粘贴保温板系统）粘贴保温板系统由粘接层、保温层、锚栓固定、抹面层、网格布及装饰层构成。
粘接层材料为胶粘剂或粘贴砂浆，保温板与基层墙体的有效粘接面积不得小于保温板面积40%；保温层材料可为聚苯乙烯板（eps板）、挤塑板（xps板）、硬泡聚氨酯板（pur板）保温板宽度不宜大于1200mm，高度不宜大于600mm；抹面材料为抹面砂浆，砂浆中满铺耐碱玻纤网；饰面层可为涂料或饰面砂浆。
2.2 胶粉eps颗粒保温浆料外保温系统、b型（简称保温浆料系统）保温浆料系统保温层材料为胶粉eps颗粒保温浆料，经现场拌合后摸或喷涂在基层上，设计厚度不宜超过100mm，施工时应分遍涂抹，每遍间隔时间应在24h以上，每层厚度不宜超过20mm。
EPS钢丝网架板现浇混凝土外墙外保温工程(整理)
EPS钢丝网架板现浇混凝土外墙外保温工程技术规程（试行）Technical specification forexternal thermal insulation engineeringbased on EPS board with metal network in cast-in-situ concrete2011年2月28日发布2011年3月3日实施根据辽宁省住房和城乡建设厅“关于印发《2010年度辽宁省工程建设地方标准编制/修订计划》》（辽住建[2010]118）文件要求，标准编制组结合辽宁的工程实践，认真总结实践经验，参考有关国内外标准，并在广泛征求意见基础上，编制本规程。
本规程规范了辽宁地区EPS钢丝网架板现浇混凝土外墙外保温系统的材料规格、设计标准、施工工艺和质量验收等方面的要求，对促进辽宁地区建筑围护结构节能技术的发展和保证建设工程质量将起到积极作用。
本规程的主要内容包括：总则、术语、基本规定、性能要求、系统构造和技术要求、施工、质量标准、工程验收，共八章和四个附录。
本规程由辽宁省住房和城乡建设厅负责管理，由锦州城乡规划建设委员会科技处负责解释。
在本技术规程的实施过程中，若对本规程有修改意见和建议，请将意见函寄至锦州市城乡规划建设委员会科技处（地址：辽宁省锦州市太和区中央南街45号，邮编121013），以供修订本规程时参考。
1 总则22 术语23 基本规定34 性能要求44.1 原材料44.2 制品64.3 系统性能要求74.4 检验与验收85 系统构造和设计要求95.1 系统构造95.2 设计要求106 施工136.1 施工准备136.2 施工工艺137 质量标准158 工程验收17附录A 辽宁省各城市基本风压18附录B 检验批质量验收记录19附录C 分项工程质量验收记录20附录D 本规程用词用语说明21条文说明221总则1.0.1 为推进辽宁省新建住宅和公共建筑节能率65%设计标准的执行，规范EPS钢丝网架板现浇混凝土外墙外保温工程的技术要求，统一工程施工质量验收，保证工程质量，制定本规程。
关于建筑外墙外保温施工技术探究
关于建筑外墙外保温施工技术探究【摘要】本文主要分析在施工过程中出现质量问题的主要原因，提出了保证施工质量，提高外墙外保温效果的措施，以尽量避免和减少施工过程中出现同类错误，进一步提高建筑工地外墙外保温的施工水平及施工质量。
【关键词】外墙外保温；保温材料；质量隐患前言外墙外保温技术作为一种先进的保温形式，在国内的推广和应用中取得了许多宝贵的经验，得到了用户的广泛认可，但也出现了很多问题。
外保温体系的基本原理是在建筑物外墙体的外侧上粘贴或涂抹一层高效隔热保温材料，以隔断室内外热量通过墙体材料进行传递，外保温包在主体结构的外侧，能够保护主体结构，延长建筑物的寿命；有效减少了建筑结构的热桥，不占用建筑的有效空间；同时有效解决了冷凝避免结露，提高了居住的舒适度。
外墙外保温系统经过不断的发展和完善，按所采用的保温材料的不同可分为保温板系列，矿棉板系列和保温浆料系列，按照施工工艺可分为 eps 板薄抹灰外墙外保温系统、eps 钢丝网架板现浇混凝土外墙外保温系统、胶粉 eps 颗粒保温浆料外墙外保温系统、eps 板现浇混凝土外墙外保温系统、机械固定 eps 钢丝网架板外墙外保温系统、挤塑聚苯乙烯板外保温材料的外墙外保温系统、岩棉外保温系统、泡沫玻璃保温系统等。
在实际施工过程中，经常会由于多种因素的影响，而导致出现各种不同的外墙外保温系统质量隐患，进而影响整个工程质量，造成了许多不必要的损失。
1 建筑外墙外保温系统的分类1.1 eps板薄抹面外保温系统。
以eps板为保温材料，玻纤网增强聚合物砂浆抹面层为保护层，采用粘结方式固定，抹面层厚度小于6ram的外墙外保温系统。
1.2 胶粉eps颗粒保温浆料外保温系统。
以矿物胶凝材料和eps 颗粒组成的保温浆料为保温材料并以现场抹灰方式固定在基层上，以抗裂砂浆玻纤网增强抹面层和饰面层为保护层的外墙外保温系统，在此基础上又开发了适合于粘贴面砖饰面层的外墙外保温系统。
1.3 现浇混凝土复合无网eps板外保温系统。
几种建筑物外墙外保温系统缺点分析
几种建筑物外墙外保温系统开裂原因简析●EPS板薄抹灰外墙外保温系统EPS板薄抹灰外墙外保温系统是国内使用最普遍的，出现面层开裂、保温层脱落、火灾等问题最多的一种。
从保温材料的因素来讲，膨胀聚苯板在自然环境中的自身收缩变形时间达60天，实验证明在自然条件下陈化42天、或在60°蒸汽中陈化不小于5天才能上墙使用。
但在实际情况下很少有达到该要求的。
结果造成膨胀聚苯板上墙后继续收缩，而这种收缩应力集中在板缝处，对粘附在膨胀聚苯板的防护层产生应力而造成面层开裂。
保温板之间应是紧密拼接相连，其缝隙应小于1.5㎜，如保温板是非紧密相连，则砂浆会压到板缝中去，当砂浆层膨胀冷缩到极限，就会出现应力不均而导致裂缝的产生。
安装猫栓钻孔时应保证水平,不让猫栓发生倾斜现象，以免防护层在斜翘的猫栓处发生开裂而渗水。
在猫栓盘压入过程中，要防止保温板面发生脆裂，以防水从裂缝处渗入。
同时必须要求猫栓固盘与保温层表面持平，所以要求很高。
该体系通常才采用纯点粘或框点粘。
采用纯点粘时，该体系存在整体贯通的空腔；即便是采用框点粘时，由于必须留有排气孔，每块板的空腔通过对排气孔及板缝仍是贯通的，当建筑物垂直偏差通过粘结点砂浆来调整时，特别是墙体偏差较大时，空腔的大小是不能确定的。
由于该体系存在整体贯彻的空腔，正负风压对保温墙面进行挤或拉，而挤拉的力量释放点均为板缝处，也极易造成板缝处开裂，极端情况下负风压甚至会将保温板掀掉。
再者粘结砂浆的粘结点在聚苯板上，手工抹的厚度大致相同，由于墙面的不平整，又有外挂线找平，故只能在墙面高处粘结、凹处虚粘，形成空腔。
若猫栓打在空腔处，直接对保温层造成破坏，出现裂缝时雨水还会顺着猫栓进入墙体，不宜修复。
在该系统中，聚苯板外仅为3-5㎜的抗裂砂浆复合玻纤网，（聚苯板的导热系数为0.041-0.045，抗裂砂浆为0.093），两种材料的导热系数相差近20倍。
聚苯板的热阻很大，尤其在夏季当太阳直射时热量集聚在抗裂砂浆上，其表面温度高达60-70°，突遇降雨降温，温度很快降到十几度。
EPS板外墙外保温系统施工方案
EPS ^温板外墙外保温系统施工方案在外墙体基糙已做好（抹平）采用膨胀聚苯板（EPS板）作为保温层，160g/m2耐碱玻纤网格布，由重庆聚源塑料有限公司生产的胶粘剂、抹面胶浆作保护层。
二、编制依据《膨胀聚苯板抹灰外墙外保温系统》JG 149-2003;《建筑节能工程施工质量验收规程》DGJ 32/J 19-2007;《外墙外保温工程技术规程》JGJ 144-2004;《建筑节能工程施工质量验收规范》GB 50411-2007;三、主要材料及性能指标1、膨胀聚苯保温板膨胀聚苯保温板（EPS）,具优良的保温隔热、防水透气性能，与抹面层形成柔韧、牢固的外墙外保温系统。
厚度20mm，容重18~22 kg/m 3，粘结砂浆点粘法固定。
2、粘结砂浆/聚合物抗裂砂浆由粉料、水泥、石英砂、树脂和添加剂组成的干粉状混合剂，与洁净水搅拌成厚浆分别作为粘结胶浆和抹面抗裂胶浆使用。
粘结胶浆干凝后与常规材料墙面和聚苯板具有较高的粘结强度；抹面胶浆薄涂层与耐碱玻璃纤维网格布结合形成一道具有一定得柔韧性、防水性和透气性的保护层，对保温板形成牢固耐久有效的保护。
3、耐碱玻纤网格布采用插编式并经特殊耐碱涂敷的玻璃纤维网格布，插编网能缓冲由于墙体位移、开裂等原因引起的保温板的轻微位移，经耐碱涂敷后，网格布能抵抗水泥的碱性腐蚀。
将网格布完全埋入抹面胶浆内，能提高系统防护层的机械强度和抗裂性。
4、锚固件由带圆盘的塑料膨胀套管和塑料栓或具防腐性能的金属螺钉组成，用来把保温板固定于基层墙体，对系统起到辅助加固的作用。
5.1膨胀聚苯板性能指标1、本项目施工水、电、道路等条件已落实。
2、主体结构已封顶，且外墙找平粉刷已完成养护7天以上，同时通过单项验收。
3、基层墙体必须清理干净、平整、无污染及妨碍粘结的物质。
墙体平整度、垂直度不符合要求的应用1：3水泥砂浆抹平找平。
抹灰层与基层墙体之间必须粘结牢固，无空鼓、松动、脱层等不良现象。
外门窗框安装就绪，外墙面及窗洞口粉刷完毕。
建筑节能理论知识考试题库(含答案)
建筑节能理论知识考试题库（含答案）一、单选题1 .匀质材料热值试验结果的有效范围为（）MJ/kgoA、0-2.8B、0-3.2C、0-4. 1D、0-5.0答案：B2.《建筑材料可燃性试验方法》GB/T8626-2007中，边缘点火方式对于总厚度大于3mm的单层制品，火焰应施加在试样底部中心且距受火表面。
mm处。
A、1B、2C、1.5D、2.5答案：C3,热值试验应在标准试验条件下进行,试验室内温度要保持稳定，对于手动装置,房间内的温度和量热筒内水温的差异不能超过（）KoA、±1D、±10B、±2C、±5D、±10答案：B4.据《挤塑聚苯板薄抹灰外墙外保温系统用砂浆》JC/T2084-2011,粘结砂浆与挤塑聚苯板的标准条件下拉伸粘结强度要求不小于（）MPa oA、0.4B、0.2C、0. 1D、0. 3答案：B5.室内温度：夏季不得低于设计计算温度0 ℃,且不应高于0 ℃oA、11B、21C、12D、22答案：B6. GB/T10801.1-2002规定，在进行模塑板表观密度试验中，试件尺寸要求为（）。
A、100mm×100mm× 50mmB∖100mm×100mm× 25mmC× 100mm X 100mm X 原厚D× 150mm X 150mm X 原厚答案：A7.单体燃烧设备所用热电偶共（）个。
A、1B、2C、3D、4答案：D8.依据《玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法》GB/T20102-2006.氢氧化钠溶液浓度为0 oA、0. 08B、0. 04C、0. 05D、0. 1答案：C9.挤塑板w200压缩强度指标应该为（）。
A、2200B、≥250C、≥150D、≥350答案：A10.室内温度检测设备为温度自动检测仪，当温度测量扩展不确定度（k=2）时,要求0 ℃oA、≥0. 1B、≥0. 5D、≤0. 5答案：D11.单体燃烧试验当试样的残余燃烧完全熄灭至少（）min后，记录试验结束时的情况。
