圆锥滚子轴承游隙设定的方法

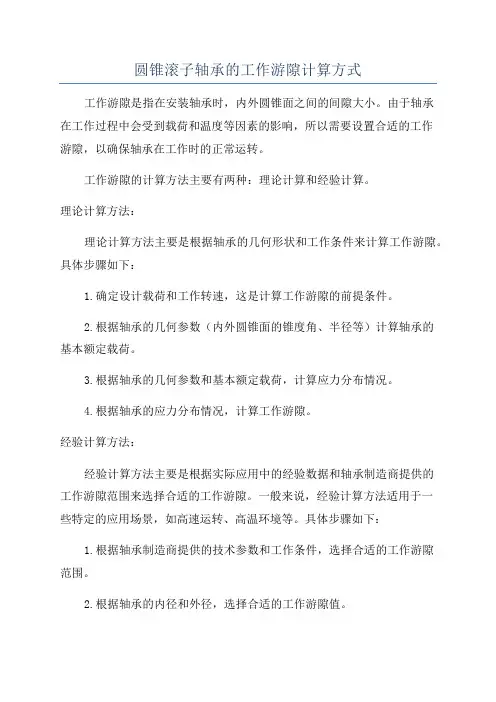

圆锥滚子轴承的工作游隙计算方式

圆锥滚子轴承的工作游隙计算方式工作游隙是指在安装轴承时,内外圆锥面之间的间隙大小。
由于轴承在工作过程中会受到载荷和温度等因素的影响,所以需要设置合适的工作游隙,以确保轴承在工作时的正常运转。
工作游隙的计算方法主要有两种:理论计算和经验计算。
理论计算方法:理论计算方法主要是根据轴承的几何形状和工作条件来计算工作游隙。
具体步骤如下:1.确定设计载荷和工作转速,这是计算工作游隙的前提条件。
2.根据轴承的几何参数(内外圆锥面的锥度角、半径等)计算轴承的基本额定载荷。
3.根据轴承的几何参数和基本额定载荷,计算应力分布情况。
4.根据轴承的应力分布情况,计算工作游隙。
经验计算方法:经验计算方法主要是根据实际应用中的经验数据和轴承制造商提供的工作游隙范围来选择合适的工作游隙。
一般来说,经验计算方法适用于一些特定的应用场景,如高速运转、高温环境等。
具体步骤如下:1.根据轴承制造商提供的技术参数和工作条件,选择合适的工作游隙范围。
2.根据轴承的内径和外径,选择合适的工作游隙值。
3.根据实际应用的载荷和转速等因素,调整工作游隙值。
无论是理论计算方法还是经验计算方法,都需要注意以下几点:1.工作游隙的计算结果应该在允许范围内。
2.工作游隙的设置应该在装配过程中进行,并且要保证轴承的内外圆锥面与滚动体(滚子)之间有足够的间隙。
3.在装配时,要使用专用的工具和装配润滑剂,以确保轴承的正常安装和润滑。
总之,圆锥滚子轴承的工作游隙是确保其正常工作的关键之一、通过正确的计算和设置,可以提高轴承的使用寿命和可靠性,减少故障和维修成本。

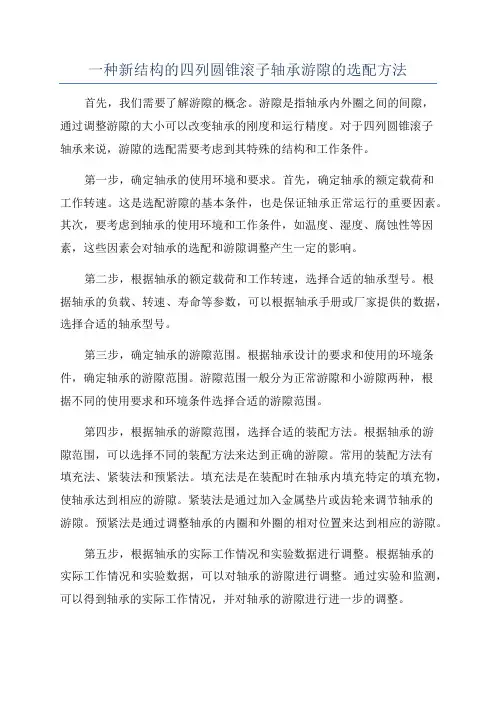

一种新结构的四列圆锥滚子轴承游隙的选配方法

一种新结构的四列圆锥滚子轴承游隙的选配方法首先,我们需要了解游隙的概念。
游隙是指轴承内外圈之间的间隙,通过调整游隙的大小可以改变轴承的刚度和运行精度。
对于四列圆锥滚子轴承来说,游隙的选配需要考虑到其特殊的结构和工作条件。
第一步,确定轴承的使用环境和要求。
首先,确定轴承的额定载荷和工作转速。
这是选配游隙的基本条件,也是保证轴承正常运行的重要因素。
其次,要考虑到轴承的使用环境和工作条件,如温度、湿度、腐蚀性等因素,这些因素会对轴承的选配和游隙调整产生一定的影响。
第二步,根据轴承的额定载荷和工作转速,选择合适的轴承型号。
根据轴承的负载、转速、寿命等参数,可以根据轴承手册或厂家提供的数据,选择合适的轴承型号。
第三步,确定轴承的游隙范围。
根据轴承设计的要求和使用的环境条件,确定轴承的游隙范围。
游隙范围一般分为正常游隙和小游隙两种,根据不同的使用要求和环境条件选择合适的游隙范围。
第四步,根据轴承的游隙范围,选择合适的装配方法。
根据轴承的游隙范围,可以选择不同的装配方法来达到正确的游隙。
常用的装配方法有填充法、紧装法和预紧法。
填充法是在装配时在轴承内填充特定的填充物,使轴承达到相应的游隙。
紧装法是通过加入金属垫片或齿轮来调节轴承的游隙。
预紧法是通过调整轴承的内圈和外圈的相对位置来达到相应的游隙。
第五步,根据轴承的实际工作情况和实验数据进行调整。
根据轴承的实际工作情况和实验数据,可以对轴承的游隙进行调整。
通过实验和监测,可以得到轴承的实际工作情况,并对轴承的游隙进行进一步的调整。
综上所述,一种新结构的四列圆锥滚子轴承游隙的选配方法包括确定轴承的使用环境和要求,选择合适的轴承型号,确定轴承的游隙范围,选择合适的装配方法,根据轴承的实际工作情况和实验数据进行调整。
这种选配方法可以保证轴承在实际工作中具有较好的刚度和运行精度,提高轴承的使用寿命和可靠性。

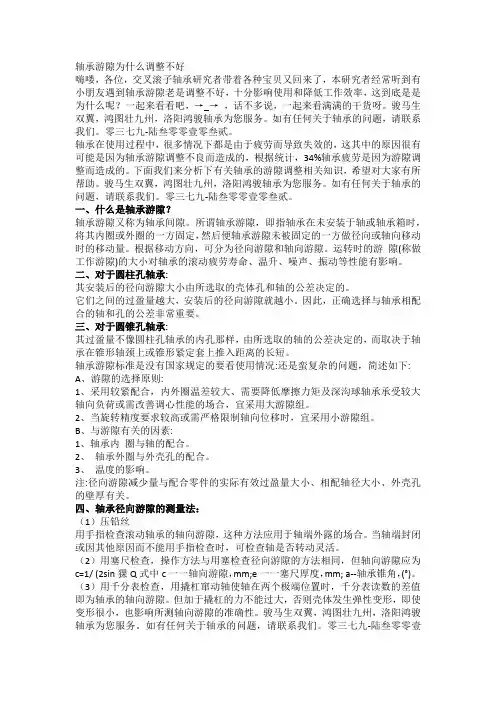

轴承游隙的正确调整办法

轴承游隙为什么调整不好嗨喽,各位,交叉滚子轴承研究者带着各种宝贝又回来了,本研究者经常听到有小朋友遇到轴承游隙老是调整不好,十分影响使用和降低工作效率,这到底是是为什么呢?一起来看看吧,→_→,话不多说,一起来看满满的干货呀。
骏马生双翼,鸿图壮九州,洛阳鸿骏轴承为您服务。
如有任何关于轴承的问题,请联系我们。
零三七九-陆叁零零壹零叁贰。
轴承在使用过程中,很多情况下都是由于疲劳而导致失效的,这其中的原因很有可能是因为轴承游隙调整不良而造成的,根据统计,34%轴承疲劳是因为游隙调整而造成的。
下面我们来分析下有关轴承的游隙调整相关知识,希望对大家有所帮助。
骏马生双翼,鸿图壮九州,洛阳鸿骏轴承为您服务。
如有任何关于轴承的问题,请联系我们。
零三七九-陆叁零零壹零叁贰。
一、什么是轴承游隙?轴承游隙又称为轴承间隙。
所谓轴承游隙,即指轴承在未安装于轴或轴承箱时,将其内圈或外圈的一方固定,然后便轴承游隙未被固定的一方做径向或轴向移动时的移动量。
根据移动方向,可分为径向游隙和轴向游隙。
运转时的游隙(称做工作游隙)的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
二、对于圆柱孔轴承:其安装后的径向游隙大小由所选取的壳体孔和轴的公差决定的。
它们之间的过盈量越大,安装后的径向游隙就越小。
因此,正确选择与轴承相配合的轴和孔的公差非常重要。
三、对于圆锥孔轴承:其过盈量不像圆柱孔轴承的内孔那样,由所选取的轴的公差决定的,而取决于轴承在锥形轴颈上或锥形紧定套上推入距离的长短。
轴承游隙标准是没有国家规定的要看使用情况:还是蛮复杂的问题,简述如下:A、游隙的选择原则:1、采用较紧配合,内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合,宜采用大游隙组。
2、当旋转精度要求较高或需严格限制轴向位移时,宜采用小游隙组。
B、与游隙有关的因素:1、轴承内圈与轴的配合。
2、轴承外圈与外壳孔的配合。
3、温度的影响。

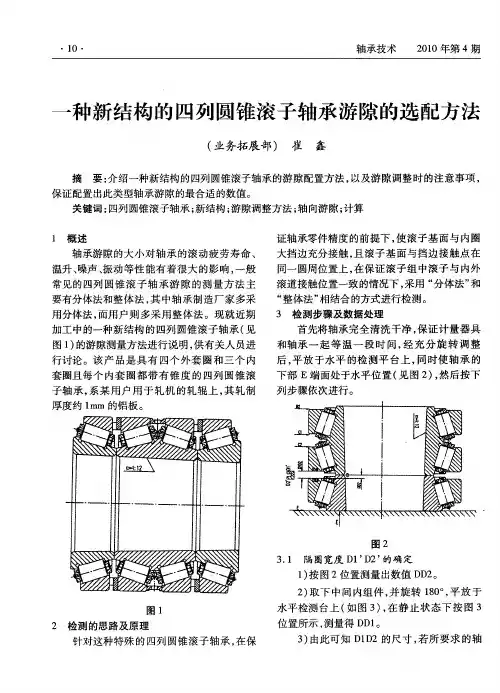

一种新结构的四列圆锥滚子轴承游隙的选配方法

1 0・
轴 承技术
21 0 0年第 4期
一
种 新 结构 的 四列 圆锥滚 子 轴 承 游隙 的选 配方 法
( 业务拓展部 ) 崔
摘
鑫
要 : 绍一 种新 结构 的 四列 圆锥滚 子轴承 的 游 隙配置 方法 , 介 以及游 隙调 整 时 的注 意事 项 ,
保证配 置 出此 类型 轴承游 隙 的最合适 的数值 。 关 键词 : 四列 圆锥滚 子轴 承 ; 新结 构 ; 隙调整 方法 ; 向游 隙 ; 算 游 轴 计
水 平检 测 台上 ( 图 3 , 静 止 状 态 下 按 图 3 如 )在
2 检测 的思路及 原理
位 置所 示 , 量得 D 1 测 D。
针对 这种特 殊 的 四列 圆锥 滚 子 轴承 , 保 在
3 由此可知 D D ) 1 2的尺寸 , 若所要求的轴
轴 承技 术
21 0 0年第 4期 该 处 隔圈 的实 际宽度 B ’ 2 应为 B 2和 1B ’ B
B 1的数 值 和减去 所要 求 的轴 向游隙 值 C , B a 以 此 宽度 配 得 的隔 圈尺 寸 即 可 保 证 所 要 求 的游 隙。
3 3 外隔 圈宽度 C ’ 2’ . 1 C 的确 定
1 如 图 5所示 , 轴 承 中 间组 件 的下 部 D ) 使
端 面置 于水平 平 台 上 , 完 全 静 止 的状 态 下 检 在 测 出数值 B D。 2
图3
向游隙为 G , a则该处隔圈的实际宽度尺寸可按 下 列公 式计 算
D1 D ’ D 2+ D 1 a … … … ( ) ’2 = D D 一G 1
该 处 隔 圈 的实 际 宽 度 D ’ 2’ 为 D 2 lD 应 D
无隔圈四列圆锥滚子轴承游隙调整与测量方法

( 上 接第 5 3页 )
株式会社 , 2 0 0 8 .
S c h a e f l f e r Gr o u p . R o l l i n g B e a r i n g s f o r R o l l i n g Mi l l Ap —
对 比表 2与 表 3可 知 , 采 用 2种 不 同方 法测 量
Wo r c e s t e r : Mo r g a n C o n s t r u c t i o n Co mp a n y, 2 0 0 5 . F A G OE M u n d Ha n d e l AG. T h e De s i g n o f Ro l l i n g
S e r v i c e s .F A G R o l l i n g B e a i r n g s or f R o l l i n g Mi l l s[ z ] .
G e ma r n y :W e p p e r t Gmb H &
20 0 3.
C o .KG 。S c h w e i n f u r t .
B e a r i n g Mo u n t i n g s[ Z ] . G e ma r n y : S c h a e f l f e r T e c h n o l o —
g i e s Gmb H &C o . KG.
S K F . S K F探索者 四列 圆锥滚子轴承安装 与维 护说 明 [ Z ] . S K F , 2 0 1 0 .
论 了无隔圈四列圆锥滚子轴承 的游隙调整。四列 圆锥的结构变异 中还有其他形式 , 如外圈 3隔圈, 内圈无隔圈的 T Q I 结构 等 , 均可依据上文 的调整
浅谈圆锥滚子轴承游隙调整的几种判定方法

杨 绪才 摘
和说 明 。
科
王 东
浅谈 圆锥滚子轴承游隙调整的几种判定方法
安水聚
( 中铁 四局 六公 司机 械 租 赁 中心 , 徽 芜湖 2 10 ) 安 407
要: 圆锥滚子轴承也称 向心推力 圆锥滚子轴承, 广泛应 用在汽车 、 工程机械 的减速 器上 。 它的优点是结构简单、 维护方便 、 摩擦 系数 小、 润滑
一
3 5—
果:
21 .装配游隙过大。 圆锥滚子轴承装配时其游 隙过大, 会造成工作部件窜轴, 从而引起 主被动锥 齿 轮 产生 冲击 载荷 , 主 被动 锥齿 轮磨 损 加剧 , 会使
严 重 时也会 打 齿 。同时 由于锥 齿 轮 的窜 动也会 导 致 主 被动锥 齿 轮I 齿合痕迹 的 改变 ,致 使其 丁作 时
ቤተ መጻሕፍቲ ባይዱ
噪音加 大 ( 的在加 速 时发 响 ,有 的在 减 速时 发 有 响) 。圆锥 滚子 轴 承的轴 向游 隙过 大 , 径 向游 隙 其
也会同时增大, 径向游隙过大, 其轴承在工作时就 会产生侧 向力, 导致不能使所有滚子同时受力, 而 是 只有部 分滚 子受 力 。 只有 部分 滚子 受力 , 加 又会 剧 轴承 的磨 损 , 导致 轴承 寿命减 短 或碾 压起 皮 而 使 轴承损 坏 。 2 . 配 游隙 过小 。 阗锥 滚子轴 承 装 配时 凋 2装 整 的游 隙过 小 , 轴承 T作 过程 中 温度 升高 后 , 会存 其热膨 胀 而使 游隙 消除 ,使 其 在无 间隙状 态 或 过盈状态 下丁作, 从而导致轴承过热或轴承烧毁。 综 L所述 ,圆锥滚 子轴 承 的装 配游 隙过 大或 过小 都会产生严重的不良后果 , 那么其标准是多少?其 标准又怎么来判定呢? 3装配游隙的渊整方法 装 配游 隙 的调 整方 法 有 两种 , 一种是 采 用加 减两 圆锥 滚子 轴承 之 间隔套 厚度 ( 减 调整 垫 片 ) 加 的方 法来 调整 其装 配游 隙 , 为调 整垫 片厚 度 法 。 称 这 种 凋整方 法 多用 于汽 车 ,装 载 机减 速器 主 动齿 轮处 ;另一种是利用旋松紧固螺母的方法来调整 其装配游隙的,这种调整方法多用存汽车的前后
圆锥滚子轴承调整间隙方法

圆锥滚子轴承调整间隙方法
调整圆锥滚子轴承的间隙是为了确保轴承的正常运转和使用寿命。
下面是一种常用的调整方法:
1. 准备工作:在调整前,先将轴承拆解开,清洗干净,检查零件是否有损坏或磨损。
2. 调整内圈与滚子的间隙:将内圈安装在轴上,然后加装一定数量的滚子,确保它们能够平稳地滚动。
然后,用手摇晃内圈,调整滚子的数量,直到感觉到滚子之间的间隙适中,既能够自由滚动,又没有松动感。
3. 调整外圈与滚子的间隙:将外圈安装在外壳孔中,然后安装一定数量的滚子。
用手轻轻地抬起外圈,使其稍微转动,在感觉到滚子与外圈之间的间隙适中,既能够自由转动,又没有松动感的情况下停止。
4. 安装垫圈:根据需要,在内圈和外圈之间安装垫圈,以进一步调整间隙。
在安装垫圈时,要确保其位置正确,以避免对轴承的正常运转产生不良影响。
5. 装配和测试:将调整好间隙的轴承重新装配到设备中。
装配时要遵循正确的装配步骤和使用适当的工具。
装配后,进行测试运转,以确保轴承能够正常运转。
需要注意的是,调整间隙时要根据实际情况和轴承使用要求进
行调整。
如果不确定如何调整,请咨询专业的技术人员或生产厂家。
双列圆锥滚子轴承间隙调整

双列圆锥滚子轴承间隙调整双列圆锥滚子轴承,听起来是不是有点拗口?别着急,咱们今天就把这个专业名词给它拆解开来,轻松搞定。
你得知道它是啥。
简单来说,它就像是机器里面的小小英雄,悄悄地在转动和承受负荷中,保护着整个设备的平稳运行。
就像你车轮子里的那几个小零件,看似不起眼,可没有它们,车子一秒都不可能顺利转动。
那轴承的“间隙调整”,就是在说:给这些“小零件”找个合适的位置,既不太紧也不太松,让它们能发挥最大的功效。
你想啊,如果这间隙大了,轴承就像戴着大号耳环,摇摇晃晃的,搞不好还容易松动;反之,如果间隙太小,轴承就像穿上了过紧的裤子,转不动,磨损还特别严重。
那这调整得当的话,轴承的使用寿命能大大延长,机器的运转也会更加顺畅,谁都希望工作中少点麻烦,多点顺利,不是?调整间隙听起来是不是很简单,实则复杂。
就像你调音响的音量,不是每次都能完美拿捏。
你要考虑的是负载、转速、温度等多个因素,有时候一个微小的变化就可能让效果大不一样。
就拿双列圆锥滚子轴承来说吧,它本身就承受着两个方向的力,压力大,轴承的表现就不如预期。
温度一上升,间隙就可能出现变化,想让它稳定可真得下点功夫。
调节轴承的间隙,一般来说有两种常用方法:一种是直接用手动的方法调整,一种是通过预加载来进行。
手动调整嘛,就像你在车上拧螺丝一样,随时都能感受到紧松的程度;不过这种方式需要你有足够的经验,否则很容易一不小心把手弄成油滑的,搞得轴承动弹不得。
另一种方法,预加载就是在装配时让轴承提前承受一点压力,通过这种“微调”,保持最佳的运行状态。
这两种方法各有千秋,得看你的具体需求来选择。
你要是觉得调整轴承的间隙是个小事,那可就大错特错了!轴承间隙调整做得不好,机器就可能出现卡滞、过热甚至损坏的情况。
就像你一开始换了台车,发动机跑得飞快,但长期忽视了轮胎和刹车,最后再快的车也会因为小问题出大麻烦。
轴承就像是机器的“心脏”,如果它运转不畅,整个机器就可能会受到影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对于圆锥滚子轴承,“设定游隙”指某个已安装的轴承的特 定量的轴向间隙或预紧量(轴向干涉)。圆锥滚子轴承的结构形 式决定了它可以在装配时轻松调整并优化游隙。
与其他类型的滚动轴承不同,圆锥滚子轴承设定游隙时不 需要通过严格控制轴或轴承座的配合来获得特定的游隙值。由 于圆锥滚子轴承是成对安装的(图 1),它们的游隙主要取决于两 列轴承的相对轴向位置。
设定合适的轴承游隙可以增加系统的刚度,例如,合适的游 隙可以让齿轮更好地接触,延长齿轮的寿命
轴承内圈和外圈可以分离,更容易安装
轴承的游隙在装配机器时设定,因此可以接受更宽的轴和轴 承座的公差范围
可以通过多种方法来快捷地设定圆锥滚子轴承的游隙。可 以手动设定游隙,预设游隙或自动设定游隙。五种常用的自动 设定游隙的方法(即SETRIGHTTM、ACRO-SETTM、PROJECTASETTM、TORQUE-SETTM 和 CLAMP-SETTM),每一种都有很多实 施方式、注意事项和优势。见表 1。
圆锥滚子轴承游隙设定的方法 3
轴承游隙的设定
圆锥滚子轴承游隙设定的方法
端盖
轴
圆锥滚子轴承游隙设定的方法
圆锥滚子轴承可以在安装时设定游隙。正是由于这种独特 的特性,可以将轴承游隙调整至满足应用条件的最佳范围,从 而得到最佳的轴承性能和系统性能。
圆锥滚子轴承在设定游隙方面有以下优点:
在满足应用性能要求的同时,优化轴承游隙,延长轴承的寿命
紧配的轴承部件内部可能存在较高的张应力。试图通过切割的方式来 拆卸紧配内圈这可能造成部件突然破裂,导致金属碎片在强力作用下弹出。
将轴承从轴上取下时请务必使用适当的防护措施或轴承拉拔器, 并始终穿戴包括护目镜在内的适当的个人防护装备。
注意带座轴承单元。 在加热前除去零件上的润滑油或防锈剂,防止起火或冒烟。
图 1. 机器装配简图显示了一个典型圆锥滚子轴承的(背对背)安装形式
轴承游隙的三个主要类型:
轴向间隙——先在一个方向上对轴施加一个小的轴向力,然 后在相反的方向再次施加这个力,施加力的同时摆动或旋 转轴,滚子和滚道之间的轴向间隙可以产生的一个可测量 的轴向移动(轴承承载区小于180 度) 预紧——滚子和滚道之间的轴向干涉,因此轴在按照上文描 述的方法测量时无法测出轴向移动可以测出轴旋转的滚动 阻力(承载区大于180 度) 零游隙——轴向间隙和预紧之间的过渡,既无间隙也无预紧
注意
不遵守这些注意事项可能造成财产损失。
请勿使用已损坏的轴承。 使用不恰当的轴承配合可能导致设备损坏。
请咨询您的铁姆肯公司工程师获取更多信息与帮助。
注意
安装或拆卸组件时,切勿用力过大。 遵循所有公差、配合和扭矩建议。 务必遵循原始设备制造商的安装和维护指导原则。
保证正确校准。 请勿使用明火加热轴承部件。 请勿将轴承加热至超过149°C。 除非铁姆肯公司另有指示,产品应放置在原始包装之内直至安装。 请勿试图拆解整体式轴承。 上述行为可能会损坏部件,影响轴承的性能和使用寿命。
圆锥滚子轴承游隙设定的方法
警告
不遵守下列警告可能会导致死亡或重伤。
正确的维护和操作程序非常重要。请务必遵守安装说明并保持适当的润滑。
切勿使用压缩空气旋转轴承。滚子可能在强力的作用下弹出。
轴承过热会引燃爆炸性气体。在易燃气体或谷物、 煤碳及其它易燃材料的尘埃聚集物达到爆炸水平的环境中
或附近使用时须格外注意,务必正确选择、安装、 维护和润滑轴承。要获得安装和维护说明, 请咨询设备供应商或设计人员。
免责声明
我们竭尽所能确保本目录中信息的准确性,但错误和疏漏不可避免, 故不承担由此引发的任何责任。
圆锥滚子轴承游隙设定的方法
圆锥滚子轴承游隙设定的方法................................................................ 4 轴承游隙的设定 ........................................................................................... 4 手动设定轴承游隙....................................................................................... 6 预设游隙轴承组件....................................................................................... 7 自动设定轴承游隙的方法......................................................................... 7 SET-RIGHT 方法 ............................................................................................. 8 ACRO-SET 方法............................................................................................ 11 PROJECTA-SET 方法................................................................................... 13 TORQUE-SET 方法 ....................................................................................... 14 安装设计和游隙设定装置....................................................................... 16 总结................................................................................................................ 18
