2017年注册电气工程师.专业基础知识点归纳
2017年注册电气工程师.专业基础考试归纳绝对精典1、十进制转为几进制：整数部分除以几取余法，小数部分乘以几取整法2、八（十六）进制转为二进制：把每位数用三（四）位数表示；3、二进制转为八（十六）进制：以小数点为界，向左右三（四）位一组，将每组用相应八（十六）进制表示4、BCD码：用四位二进制数表示十进制0--9十个数；5、8421BCD码：四位二进制数的0000（0）到1111（15）十六种的前十个组合，后六个无效6、若干三态逻辑门输出端连在一起能实现逻辑功能的分时传送数据7、我国主要的输电方式：三相交流输电8、发电机的额定电压：比用电设备、电网的额定电压高5% ；我国发电机额定：0.4、6.3、10.5、13.8、18、24kV9、变压器的额定电压：一次绕组（受电端）与电网额定电压相同；二次绕组（送电端）相当于供电电源，比用电设备高出10%，在3、6、10kV电压时，短路阻抗小于7.5%的配电变压器，则高出用电设备5%10、工作接地：保护设备可靠工作；保护接地：保证人身安全，把可能带电的金属接地；保护接零：外壳与接地中线（零线）直接相连，保护人身安全；防雷接地：雷击或过电压的电流导入大地；防静电接地：消除静电积累11、中性点直接接地：110kv及以上采用；中性点经消弧线圈：60kv及以下采用不接地或经消弧线圈接地，消弧线圈是为了补偿接地短路电流12、中性点经消弧线圈接地系统中一般采用（过补偿形式）13、我国电力系统的频率（50）Hz14、相同长度的分裂导线与单导线的等值电抗关系是（'X<X）（分裂导线的等值电抗'X，单导线的X）15、三相导线的集合均居越大，则导线的电抗（越大）16、在标幺值计算中，只需要选定两个基准（电压和功率）17、中性点不接地系统单相接地短路时，非故障相对地电压升高3倍为线电压，中性点对地电压升高为相电压18、中性点不接地（中性点绝缘）可带电运行2小时，原因短路电流小19、接地体的材料一般为铜和钢20、衡量电能质量的指标：电压、频率、波形21、电力系统运行基本要求：安全、质量、经济、环保22、电阻R：反映发热效应；电抗X：反映磁场效应；电纳B：反映电场效应；电导G：反映电晕和电漏现象23、短路试验的目的是为了测量（铜耗和阻抗电压）24、电力系统分析计算中功率和阻抗一般指：（三线功率、一相等效阻抗）25、三绕组变压器数学模型中电抗反映变压器绕组的（等效漏磁通）26、原件两端电压的相角差主要取决于通过原件的（有功功率），P越大，相角差越大27、电压降落：首末端电压（向量差）；电压损耗：首末端电压的（数值差）28、高压电网线路中流过的无功功率主要影响线路两端的（电压幅值）29、为（抑制空载输电线路末端电压升高），常在线路末端（并联电抗器）30、发电机：基本的有功电源，也是无功电源；无功电源：发电机、同步调相机、电力电容器、静止补偿器31、电力系统的有功功率电源：（发电机）32、在无功电源中，无功功率的控制性能最差的是（并联电容器）33、对供电距离近，负荷变化不大的变电所常采用（顺调压方式）34、调整用户端电压的主要措施有（改变变压器电压比）35、三绕组变压器分接头的位置一般设在（高压和中压绕组）36、同步调相机可以向系统中（既可发出感性无功，也可吸收感性无功）37、降低网络损耗的主要措施之一：（减少线路中传输的无功功率）38、在无功功率不足的电力系统中，首先应该采取的措施是（采用无功补偿装置补偿无功的缺额）39、在电力系统短路电流计算中，假设各元件的磁路不饱和的目的是（可以应用叠加原理）40、三相系统短路类型中属于对称短路的是（三相短路）41、三相短路的短路电流只包含（正序分量）42、单相短路的短路电流为30A ，则其正序分量为（10A ）43、造成短路的原因中属于认为的是（运行人员带负荷拉刀闸）44、冲击电流是指短路后0.01s 的瞬时值45、变压器空载合闸时可能产生很大的冲击电流，原因在于（磁路有一定的剩磁，主磁通的暂态变化）46、电力系统k 点A 相发生单相短路，对称分量以A 相为准，其电流之间的关系为021k k k i i i ==47、在短路的实用计算中，通常只用（周期分量电流）的有效值来计算短路功率48、高压线末端电压升高常用办法是在线路末端加（串联电容器）49、异步电动机等效电路中代表轴上机械功率输出的负载性质为（电容器）50、异步电动机的输入电压与输入电流的相位关系是（输入电压超前于输入电流）51、单相交流绕组产生的磁动势是（脉振磁动势）52、电机理论中电角度与机械角度的关系（机电θθp =）53、利用空间对称分布的三项绕组可以产生圆形旋转磁场，三相交流绕组空间分不差（1200电角度）54、异步电动机等效电路的推导必须坚持的原则是（转子侧磁动势守恒，转子侧功率守恒）55、改变A 、B 、C 三根电源线与异步电动机的连接关系可以改变电动机的转向，正确方法（ABC 三线中任一两根互换一次）56、判断异步电动机工作在电磁制动状态时，电动机转速的工作范围是（0≤n ）57、判断异步电动机工作在发电机状态时，电动机转差率s 的工作范围是（0≤s ）58、判断异步电动机工作在电动机状态时，电动机转差率s 的工作范围是（10≤≤s ）59、判断异步电动机工作在电动机状态时，电动机转速的工作范围是（00≥≥n n ） 0n 代表旋转磁场的转速60、判断异步电动机工作在电磁制动状态时，电动机转差率s 的工作范围是（1≥s ）61、判断异步电动机工作在发电机状态时，电动机转速的工作范围是（00≥≥n n ） 0n 代表旋转磁场的转速62、（笼型异步电动机）是感应电动机63、异步电动机的名称“异步”原因在于（旋转磁场的转速不等于转子转速）64、交流同步电机的最主要特点是（旋转磁场的转速等于转子转速）65、交流异步电动机相对电源呈现的负载特性为（感性）66、变压器与异步电动机在磁路结构上存在的主要区别是（异步机的磁路存在气隙，而变压器的磁路可以封闭）67、交流同步发电机相对负载可能呈现的特性为（任意）68、交流同步电机一般的励磁方式是（双边励磁）69、同步电机的V 形曲线特性正确表示了（同步电机的功率因数调节特性）70、加入同步电机工作于其V 形曲线特性的极小值处，则（同步电机呈现感性）71、72、电力系统的频率主要取决于：（系统中有功功率平衡）73、短路电流冲击值在（短路前空载，电压初相相位为00）的情况下最大74、短路电流的最大有效值用于校验断路器的断流能力75、一台变压器，额定频率50Hz ，如果将其接到60Hz 的电源上，电压的大小仍与原值相等，那么此时变压器铁芯中的磁通与原来相比将（减少）76、若外加电压随时间正弦变化，当磁路饱和时，单相变压器的励磁磁动势随时间变化的波形时（尖顶波）77、变压器运行时，当二次电流增加到额定值，若此时二次电压恰好等于其开路电压，即0%=∆U ，那么二次阻抗的性质为（纯电阻性）78、变压器负序阻抗与正序阻抗相比，则（有与正序阻抗相等）79、一台三相变压器的联结组为Yd5，其含义表示此变压器一次侧的线电压滞后二次侧对应的线电压（1500 ）80、三相异步电动机的旋转磁动势的转速为n1，转子电流产生的磁动势相对定子的转速为n2，则有n1=n281、电动机转子绕组接入2r 2, 转差率为（3s ）82、绕线转子异步电动机拖动恒转矩负载运行，当转子回路串入不同电阻，电动机转速不同。
而串入电阻与未串入电阻相比，对转子的电流和功率因数的影响是（转子的电流和功率因数均不变）83、一台绕线转子异步电动机运行时，如果在转子回路串入电阻使Rs 增大1倍，则电动机的最大转矩将（不变）84、一台绕线转子异步电动机，如果将其定子绕组短接，转子绕组接至频率为50Hz 的三相交流电源，在气隙中产生顺时针方向的旋转磁场，设转子的转速为n ，那么转子的转向是（顺时针）85、三相感应电动机定子绕组，Y 联结，接在三相对称交流电源上，如果有一相断线，在气隙中产生的基波合成磁动势为（脉振磁动势）86、一台三相感应电动机在额定电压下空载起动与满载起动相比，两者情况合闸瞬间的起动电流（相等）87、同步发电机单机运行供给纯电容性负载，当电枢电流达额定时，电枢反应的作用使其端电压比空载时（增高）88、发电机与电网并联时，必先绝对满足条件：（相序相同）条件：相序相同、电压相等、频率相等、相位相同89、一台隐极同步发电机并网运行时，如果不调节原动机，仅减少励磁电流I f ，将引起（功角增大，电磁功率最大值减小）90、增加并联电网上运行的同步发电机的有功输出可采取的办法是（增大输入的有功功率，增大励磁电流）91、一台并联与无穷大电网的同步发电机，在1cos =ϕ的情况下运行，此时若保持励磁电流不变，减小输出的有功功率，将引起(功角减小，功率因数下降)92、一台并网运行的三相同步发电机，运行时输出5.0cos =ϕ（滞后）的额定电流，现在要让它输出8.0cos =ϕ（滞后）的额定电流，可采取的办法是：（增大输入的有功功率，增大励磁电流）93、同步电动机处于过励磁状态，它从电网吸收（容性功率）94、一台并联在电网上运行的同步发电机，若要在保持其输出的有功功率不变的前提下，增大其感性无功功率的输出，可以采用（保持原动机输入不变，增大励磁电流）95、断路器开断空载变压器发生过电压的主要原因是（断路器对小电感电流的截流）96、雷电过电压可分为感应雷过电压和直击雷过电压97、绝缘子污秽闪络等事故主要发生在（雾天）98、接地电阻的阻值大小与（金属接地体本身的电阻）因素基本无关99、我国的规程中规定线路防雷设计用雷电流波头时间为（2.6）s μ100、（雷绕过避雷线击于导线）不是引起工频电压升高的原因101、（铁磁谐振）不是引起操作过电压的原因102、ZnO 避雷器的序流在（微安）级范围之内 。
ZnO 避雷器不具有（灭弧电压参数）103、少油断路器械内的变压器油主要作用是（灭弧）104、变电所进行停电操作时，（先切断断路器，后拉隔离开关）105、断路器重燃弧的熄灭，要求弧隙介质强度的恢复比弧隙电压的恢复（快）106、少油断路器多采用多断口的原因是（有利于灭弧）107、断路器的额定关合电流是其额定开断电流的（2.55倍）108、压缩空气断路器，压缩空气作为（同时作为灭弧介质、绝缘介质的操作动力）109、电流互感器的容量通常表示为（阻抗）110、电流互感器的额定容量为（额定二次负荷下的容量）111、电流互感器二次侧负荷主要包括（仪器仪表和电缆的阻抗）112、电流互感器不完全星形联结时，测量电压的相别是（A 、C ）113、互感器运行时，要求其二次侧（电压互感器开路，电流互感器短路）114、电压互感器配置原则为（主母线接互感器，旁路母线不接）115、（电刷）属于直流电机结构中的定子部分；（换向片）属于转子部分116、直流电机正常工作时，（电枢绕组中的电流）是交变的；（转子铁心中的磁通）是不变的117、直流电机绕组采用叠绕时，其支路对数等于磁极对数；采用波绕时，支路对数等于1118、直流电机工作时必须建立一个磁场，该磁场的性质为（衡稳的磁场）119、直流电动机空载的含义是（电机轴上没有带任何负荷）120、直流电动机启动时具有（很大的启动电流）的特点121、用超低频（0.1Hz ）对大电机进行绝缘试验时，所需的试验设备容量仅为工频试验设备的 （1/500） 122、威胁变压器绕组匝间绝缘的主要因素是（过电压陡坡）123、引起电磁波传播过程中的波反射的原因是（波速的变化）124、一幅值为U 0的无限长直角行波沿波阻抗Z 的输电线路传播至开路的末端时，末端节点上电压值是（2U 0 ） 125、可以提高线路绝缘子雷击闪络电压的方法是(增加绝缘子爬距)126、35kv 及以下输电线路一般不采取全线架设避雷线的原因是 (线路输送容量小 / 系统短路电流小） 127、决定电气设备绝缘水平的避雷器参数是(残压)128、决定避雷器额定电压是(系统标称电压)129、避雷器保护变压器时规定避雷器距变压器的最大电气距离，其原因是(满足避雷器残压与变压器的绝缘配合)130、高压断路器一般采用多端口结构，通常在每个断口（并联电容）的作用（使得电压能均匀分布在每个断口上）131、断路器开断交流电路的短路故障时，弧隙电压恢复过程与电路的参数等有关，为了把具有周期性振荡特性的恢复过程转变为非周期性的恢复过程，可在断路器触头两端并联一只电阻r ，其阻值一般取( C L r /21 ) 132、为使熔断器的弧隙电压恢复过程为非周期性的，可在熔断器触头两端（并联电阻）133、为了保证熔断器在开合短路电流时的安全性，其关合电流满足条件：（应不小于短路冲击电流）134、对于电压互感器叙述正确：二次绕组应装熔断器、接地线不准装熔断器、电压互感器不需要校验热稳定 135、中性点不接地系统中，三相电压互感器作绝缘监视用的附加二次绕组的额定电压应选择为（100/3 V ） 136、中性点接地系统中，三相电压互感器二次侧开口三角形绕组的额定电压为（100/3 V ）137、在3~20kv 电网中，为了测量相对地电压，通常采用（三相五柱式电压互感器）138、电压互感器二次侧开口三角形的作用是（测量零序电压）139、电流互感器的额定容量是（由额定二次电流确定的容量）140、电流互感器二次绕组在运行时，（允许短路不允许开路）141、直流电动机起动电流，半载启动电流等于空载启动电流142、能提高计时精度的元件是（多频振荡器）143、R 、L 、C 串联电路中，在电容C 上再并联一个电阻R ，则电路的谐振频率将降低144、R 、L 、C 串联电路中，在电感L 上再并联一个电阻R ，则电路的谐振频率将升高145、以下情况可不校验热稳定或动稳定：1、用熔断器保护的电气设备，其热稳定由熔断器时间保证；2、采用有限流电阻保护的电气设备，在短路电流未达到峰值时已断开。
注册电气工程师执业资格考试专业基础复习知识点汇总
专业基础1电路与电磁场1.1电路基本概念和基本定律电源：分为独立源和受控源；独立源有电压源s u ≡u 和电流源s i ≡i ；受控源有4种形式：VCVS 、CCVS 、VCCS 、CCCS 。
电源间的等效变换：电阻值不变。
电阻R ：消耗电能量，欧姆定律Ri ±=u ，消耗功率R u R i 22P ==电感L ：电能转换为磁场能（储能），dt di L =u ，储能221W Li L =，电感串、并计算与电阻相同电容C ：电能转换为电场能（储能），dt du C =i ，储能221W Cu C =，电容串、并与电阻并、串相同理想变压器：变化21N N n =；n u u =21；n i i 121-=基尔霍夫定律相量形式：在同频率的正弦电路中，对任意节点，在任何时刻流入（流出）该节点的电流相量的代数和恒等于0（KCL ：0I =∑ ）；对任意闭合回路，在任何时刻沿回路循环时总的电压降相量的代数和恒等于0（KVL ：0=∑U）。
1.2电路分析方法电压源与电流源模型的等效互换：s s s R R ==21R ，ss s R i u =31231231121R R R R R R Y ++=∆接电阻的等效变换：接转3212112R R R R R R Y ++=∆接电阻的等效变换：接转节点方程的列写方法：有效自导X 本节点电压—有效互导X 相邻节点电压=流入本节点电源电流的代数和。
电流源支路电导为0。
回路方程的列写方法：自阻X 本回路电流+∑共阻X 相邻回路电流=本回路电源电位升的代数和。
电流源两端电压按未知处理，并补充方程。
‘叠加定理：在多个激励源的线性电路中，任何一处的电压、电流响应为各激励源单独作用下，在该处的电压、电流响应的代数和。
（独立电压源去掉后在原处短路，独立电流源去掉后在原处开路）戴维南定理：任何一个含有独立电源的线性一端口电阻电路，对外电路而言可以用一个独立电压源和一个线性电阻相串联的电路等效替代；其独立电压源的电压为该含源一端口电路在端口处的开路电压U 0c ；其串联电阻为该含源一端口电路中所有独立电源置零后，端口处的入端电阻R in 。

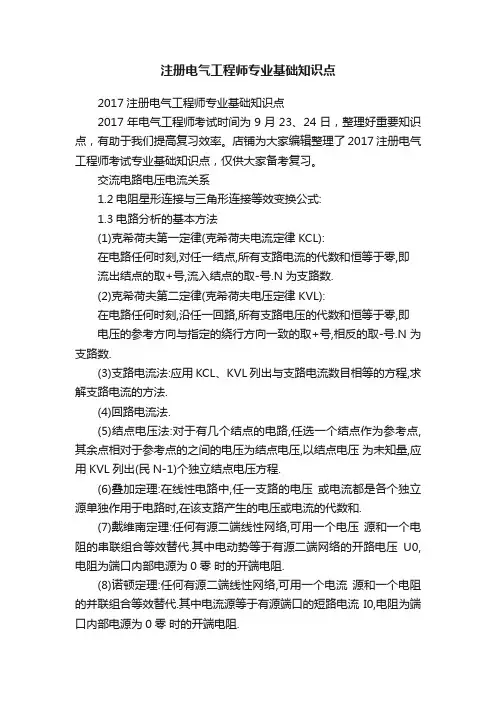

注册电气工程师专业基础知识点
注册电气工程师专业基础知识点2017注册电气工程师专业基础知识点2017年电气工程师考试时间为9月23、24日，整理好重要知识点，有助于我们提高复习效率。
店铺为大家编辑整理了2017注册电气工程师考试专业基础知识点，仅供大家备考复习。
交流电路电压电流关系1.2电阻星形连接与三角形连接等效变换公式:1.3电路分析的基本方法(1)克希荷夫第一定律(克希荷夫电流定律KCL):在电路任何时刻,对任一结点,所有支路电流的代数和恒等于零,即流出结点的取+号,流入结点的取-号.N为支路数.(2)克希荷夫第二定律(克希荷夫电压定律KVL):在电路任何时刻,沿任一回路,所有支路电压的代数和恒等于零,即电压的参考方向与指定的绕行方向一致的取+号,相反的取-号.N为支路数.(3)支路电流法:应用KCL、KVL列出与支路电流数目相等的方程,求解支路电流的方法.(4)回路电流法.(5)结点电压法:对于有几个结点的电路,任选一个结点作为参考点,其余点相对于参考点的之间的电压为结点电压,以结点电压为未知量,应用KVL列出(民N-1)个独立结点电压方程.(6)叠加定理:在线性电路中,任一支路的电压或电流都是各个独立源单独作用于电路时,在该支路产生的电压或电流的代数和.(7)戴维南定理:任何有源二端线性网络,可用一个电压源和一个电阻的串联组合等效替代.其中电动势等于有源二端网络的开路电压U0,电阻为端口内部电源为0零时的开端电阻.(8)诺顿定理:任何有源二端线性网络,可用一个电流源和一个电阻的并联组合等效替代.其中电流源等于有源端口的短路电流I0,电阻为端口内部电源为0零时的开端电阻.1.4运算电路的输入输出电压关系1.5调制:在发送端利用低频信号去控制高频信号的某一个参数,使高频信号的该参数按照低频信号的变化规律而变化的'过程.调幅、调频、调相.调制信号有模拟和数字信号.解调:将低频信号从调制信号中分离的过程.1.6电力变压器的额定容量:变压器二次侧额定输出功率,或称视在功率新系列R10系列为30,50,63,80,100,125,160,200,250,315,400,500,630,.额定电压指相线电压.额定电流:二次侧额定输出时,一次或二次侧流过的电流称为一次或二侧的额定电流.1.7计算机中使用二进制:可行、可靠、简易.计算机病毒:传染、隐藏、破坏、可激发.接地安全8.1等电位联结:在电气装置或某一空间内,将所有金属可导电部分,以恰当的方式互相联结,使其电位相等或接近,消除或减小各部分之间的电位差,有效防止人身遭受电击、电气火灾等事故的发生,此类连接叫等电位联结.总等电位联结MEB,辅助等电位联结SEB,局部等电位联结LEB.8.2等电位联结和接地的关系:接地是指把电气系统、电气设备外露金属外壳和金属构件通过导体与大地联结,使其被连接部分与地电位相等或接近.等电位连接应当接地.但由于对象不同,等电位连接不接地也是安全的.如飞机、车载发电机等.8.3接地故障:相线对装置的外露金属外壳和金属构件、非电气装置人外露可导电部分、大地之间的电气短路.危害极大,造成火灾及人身电击.电气线路设置接地保护的措施是必要的.8.4人身电击安全电压:干燥或湿润的区域,干燥的皮肤、高电阻地面,交流50V;、潮湿的区域,潮湿的皮肤、低电阻地面,交流24V;浸入水中,我国暂无规定,一般6V;与IEC略有不同.以上安全电压包括接地系统的相对地或极对地,在不接地系统中的相间电压或极间电压.8.5交流系统中,中性点接地的作用:系统运行情况发生变化、波动时,中性点电位不发生漂移,保证系统相间电压的稳定,继电保护的可靠性、防止系统振荡,保证系统正常运行,又称为交流系统的工作接地;发生单相接地时,非故障相对地电压仍可保持在相电压附近,中性点不接地时,则相对地电压增加到倍相电压;中性点接地,为地面强大的瞬变电磁场((如雷电)产生的感应对地过电压,提供泄放通路;在实际运行中,为了特殊需要,也有中性点不接地系统,IT系统,在上述的一些电气危险,不可避免的存在,故IT系统复杂且投资大.8.6供电系统的接地形式:工作接地,中性点的接地;保护接地,负载侧设备外露金属外壳和金属构件把通过导体与大地相接.保护接地对安全的贡献巨大,设备外露金属外壳和金属构件不能作为保护导体,必须有专用的保护线.8.7两个公式:8.8隔离变压器供电:配出PE线作用,是设备间等电位,PE线绝不能同地连接,二次回路导线和设备外壳不接地,碰壳故障时,外壳与地不存在电位.【2017注册电气工程师专业基础知识点】。
电气工程师常用知识点总结
电气工程师常用知识点总结一、电力系统基础知识1. 电力系统的组成电力系统通常由电源、输电线路、变电站和配电系统四部分组成。
电力系统的电力供应是通过电源供给电力，再通过输电线路输送到变电站，再经过变压器进行变压、变电，再输送至不同的配电系统。
2. 输电线路输电线路是将电力从发电厂输送到用电用户的关键设施。
根据输电线路的不同电压级别可分为高压输电线路、中压输电线路和低压输电线路。
3. 变电站变电站是电力系统中用于升降电压、切换、分配和保护电力的设备。
变电站通常包括变压器、断路器、隔离开关、避雷器等设备。
4. 配电系统配电系统将变电站输送过来的电力分配给不同的用电用户。
配电系统主要包括配电柜、配电盘、配电设备等。
5. 电力系统的运行原理电力系统的运行原理主要包括负荷平衡、电力传输和分布、电力调度和控制等方面。
6. 电力系统的保护电力系统的保护是指利用各种保护装置对电力设备和电网进行保护，以保证电力系统的正常运行和运行的安全可靠性。
7. 电力系统的自动化控制电力系统的自动化控制是指利用计算机、传感器等自动化设备和技术手段，实现对电力系统的自动监测、自动控制和自动调度。
二、电力系统设备1. 电动机电动机是电力系统中常用的设备，主要用于转动机械设备和驱动各种设备。
电动机按用途可分为交流电动机和直流电动机，按结构原理可分为异步电动机、同步电动机、直流电机等各种类型。
2. 发电机发电机是将机械能转化为电能的设备，是电力系统中的核心设备之一。
根据原理结构不同可分为交流发电机、直流发电机等类型。
3. 变压器变压器是电力系统中用于进行电压的升降和变换的设备，主要包括励磁变压器、继电器、互感器等类型。
4. 断路器断路器是电力系统中用于开断和合闸电路的设备，通过断开和接通电路来实现对电力设备的保护。
5. 避雷器避雷器是用于保护电网设备和线路设施免受雷击和过电压侵害的防护设备。
6. 电力电子设备电力电子设备是利用电子技术实现对电力的调节、转换和控制的设备，主要包括可控整流器、逆变器、变频器等。
(完整)注册电气工程师专业基础知识点总结,推荐文档
电设备高出 10%，在 3、6、10kV 电压时，短路阻抗小于 7.5%的配电变压器，则高出用电设备 5%
7、工作接地：保护设备可靠工作；保护接地：保证人身安全，把可能带电的金属接地；保护接零：外壳与接地
中线（零线）直接相连，保护人身安全；防雷接地：雷击或过电压的电流导入大地；防静电接地：消除静电积
22、降低网络损耗的主要措施之一：（减少线路中传输的无功功率）
23、在无功功率不足的电力系统中，首先应该采取的措施是（采用无功补偿装置补偿无功的缺额）
Hale Waihona Puke 24、在电力系统短路电流计算中，假设各元件的磁路不饱和的目的是（可以应用叠加原理）
25、三相短路的短路电流只包含（正序分量）
26、单相短路的短路电流为 30A，则其正序分量为（10A）
2
67、一台隐极同步发电机并网运行时，如果不调节原动机，仅减少励磁电流 If ，将引起（功角增大，电磁功率 最大值减小） 68、增加并联电网上运行的同步发电机的有功输出可采取的办法是（增大输入的有功功率，增大励磁电流）
69、一台并联与无穷大电网的同步发电机，在 cos 1的情况下运行，此时若保持励磁电流不变，减小输出的
27、冲击电流是指短路后 0.01s 的瞬时值
28、变压器空载合闸时可能产生很大的冲击电流，原因在于（磁路有一定的剩磁，主磁通的暂态变化）
29、电力系统 k 点 A 相发生单相短路，对称分量以 A 相为准，其电流之间的关系为 ik1 ik 2 ik0
30、在短路的实用计算中，通常只用（周期分量电流）的有效值来计算短路功率 31、高压线末端电压升高常用办法是在线路末端加（串联电容器） 32、异步电动机等效电路中代表轴上机械功率输出的负载性质为（电容器） 33、单相交流绕组产生的磁动势是（脉振磁动势）
注册电气考试知识点总结
注册电气考试知识点总结一、电气基础知识1. 电气基本单位及其换算关系（1）电流、电压、电阻的基本概念（2）安培、伏特、欧姆的定义及其换算关系2. 电路基本理论（1）串联电路、并联电路、混合电路的特点及计算方法（2）电路平衡定理及其应用（3）戴维南定理及其应用（4）叠加原理及其应用（5）瞬态分析及其应用3. 电源与电路（1）稳压电源的原理及分类（2）变压器的工作原理及应用（3）整流器的基本原理及类型4. 电气安全知识（1）电气事故的原因及预防措施（2）电气设备的绝缘检测（3）安全用电知识及法律法规二、电气设备知识1. 发电机（1）发电机的种类及工作原理（2）同步发电机的特点及调速原理（3）励磁系统及其稳定性控制2. 变压器（2）变压器的接线方式及耐压测试（3）变压器的运行与维护3. 开关设备（1）断路器、隔离开关、负荷开关的特点及应用（2）接触器、继电器、控制开关的原理及应用4. 输配电网络（1）输电线路的种类及结构（2）配电系统的设计及运行管理（3）配电柜、配电箱的安装及维护三、电气控制知识1. 电气控制基础（1）自动化控制系统的概念及分类（2）控制元件的种类及功能（3）PLC系统的工作原理及应用2. 电气控制回路（1）电动机的正反转控制（2）定位控制回路设计与维护（3）变频器控制原理及应用3. 电气控制技术（1）传感器的种类及应用（2）工控系统的设计与实施（3）故障诊断与维护技术四、电气保护知识1. 电气保护原理（2）欠压保护、过压保护、接地保护原理及应用（3）继电保护的分类及原理2. 电气保护设备（1）保护继电器的种类及功能（2）保护装置的调试与维护（3）保护系统的自动重合闸3. 电气故障处理（1）电气设备故障的判断与排除（2）事故紧急处理流程（3）设备检修及保养程序以上就是注册电气考试涉及的主要知识点，希望对大家备考有所帮助。
祝各位考生取得优异成绩！。
注册电气工程师基础知识考点归纳
注册电气工程师基础知识考点归纳2017注册电气工程师基础知识考点归纳要想顺利通过注册电气工程师的考试，复习好基础知识点必不可少。
下面店铺为大家整理的注册电气工程师基础知识考点归纳，希望大家喜欢。
注册电气工程师基础知识考点归纳1. 什么是正弦交流电?为什么普遍采用正弦交流电?答：正弦交流电是指电路中的电流、电压及电势的巨细都跟着时刻按正弦函数纪律转变，这种巨细和标的目的都随时刻做周期性转变的电流称交变电流，简称交流。
交流电可以经由过程变压器变换电压，在远距离输电时，经由过程升高电压可以削减线路损耗。
而当使用时又可以经由过程降压变压器把高压变为低压，这既有利平安，又能降低对设备的绝缘要求。
此外，交流电念头与直流电念头斗劲，则具有机关简单，造价低廉，维护精练等利益。
在有些处所需要使用直流电，交流电又可经由过程整流设备将交流电变换为直流电，所以交流电今朝获得了普遍地应用。
2. 什么是交流电的周期、频率和角频率?答：交流电在转变过程中，它的瞬时值经由一次轮回又转变到原本瞬时值所需要的时刻，即交流电转变一个轮回所需的时刻，称为交流电的周期。
周期用符号T暗示，单元为秒。
周期越长交流电转变越慢，周期愈短，剖明愈快。
交流电每秒种周期性转变的次数叫频率。
用字母F暗示，它的单元是周/秒，或者赫兹，用符号Hz暗示。
它的单元有赫兹，千赫、兆赫。
角频率与频率的区别在于它不用每秒钟转变的周数来暗示交流电转变的快慢，而是用每秒种所转变的.电气角度来暗示。
交流电转变一周其电角转变为360，360等于2π弧度，所以角频率与同期及频率的关系为。
电气工程师考试复习知识点处理事故的一般顺序是什么?答：(1)如果对人身安全有威胁和对设备安全有重大威胁时，应立即设法解除这种威胁，必要时停止设备的运行。
(2)根据表计的指示，保护和自动装置的动作情况，开关跳闸的先后时间和设备的外部象征等，判断事故的全面情况，有综合自动化系统的变电站应立即打印出事故顺序(SOE)报告，协助判断事故的全面情况。
注册电气工程师基础知识复习知识点
注册电气工程师基础知识复习知识点2017注册电气工程师基础知识复习知识点电气工程师的职责主要是对城市电路的规划进行设计，下面店铺为大家整理的注册电气工程师基础知识复习知识点，希望大家喜欢。
注册电气工程师基础知识复习知识点一、交流断路器用于直流电路交流断路器可以派生为直流电路的保护，但必须注意三点改变：1、过载和短路保护。
①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110%—140%，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路(直流)，需将原交流的整定电流值乘上一个1.3的系数。
全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等;分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。
辅助、报警触头，交直流通用。
电动操作机构，用于直流时要重新设计。
3、由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断;电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。
二、欠电压脱扣器如果线路电压降低到额定电压的70%(称为崩溃电压)，将使电动机无法起动，照明器具暗淡无光，电阻炉发热不足;而运行中的电动机，当其工作电压降低至50%左右(称为临界电压)，就要发生堵转(拖不动负载，电动机停转)，电动机的电流急剧上长，达6IN，时间略长，电动机将被烧毁。
为了避免上述情况的产生，就要求在断路器上装设欠电压脱扣器。
注册电气工程师考试发输变电专业知识点
注册电气工程师考试发输变电专业知识点2017注册电气工程师考试发输变电专业知识点系统的供电电源要求(1)仅有一路交流电源供电的工程，应由配电箱的专用回路供电，功放设备容量在250W及以上的应设专用配电箱。
(2)有两路电源供电的工程，可采用两路电源末端自动切换供电。
(3)交流电源电压偏移值不宜超过±10%，当电压偏移不能满足设备的要求时，在该设备供电电源处增设自切稳压装置。
(4)交流电源容量宜为终期扩声设备耗电容量总和的2倍以上。
(5)体育场(馆)剧院、厅堂等重要公共活动场所的扩声系统，应从变配电所内的低压配电屏(柜)供给两路独立电源于扩声控制室配电箱(柜)内双路互投、自动切换供电。
系统的中继入网方式1.用户交换机进入公网的中继方式一般有以下几种：(1)全自动直拨中继方式。
①DODl+DID中继方式。
当呼入话务量不小于40Erl时，宜采用直拨呼入中继方式，即DID方式。
采用这种中继接入方式的用户单位相当于当地电话局中的一个电话支局，其各个分机用户的电话号码要纳入当地电话网的编号中。
②DOD2+DID中继方式。
(2)半自动中继方式：DOD2′+BID中继方式。
(3)混合中继方式：DODl+DID+BID中继方式。
2.电话系统的设计(1)电话用户数量的确定。
(2)数字用户交换机容量的确定。
用户交换机的实装内线分机限额通常为交换机容量门数的80%(即100门用户交换机实装最高限额为80门内线分机)。
①用户交换机的初装容量计算初装容量=1.3×[目前所需门数+(3～5)年内近期增容数]②用户交换机的终装容量计算(3)用户交换机中继线数量和类型。
①为减少线路阻塞，保证接通率，提高工作效率，用户交换机中继线的数量不应少于交换机容量的10%。
②当用户交换机容量较大时(如2000门以上)，宜与当地电信部门协商，采用数字中继、光缆传输的方式。
考点三：火灾警报装置;1.未设置火灾应急广播的'火灾自动报警系统，应设置火灾警报装置。
注册电气工程师考试专业基础知识点
注册电气工程师考试专业基础知识点2017注册电气工程师考试专业基础知识点汇总【知识点一】隔离刀隔离刀(或称隔离开关)由于有明显的断口可以识别接通或分断,主要是用来隔离高压电源的,以保证线路和设备的安全检修,能分断的电流很小(一般只有几个安培).由于没有专门的灭弧装置,所以它不能用来分断故障电流和正常工作电流,不允许带负荷进行分断操作.【知识点二】线缆的检验要求:(1)工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求.(2)电缆所附标志、标签内容应齐全、清晰.(3)电缆外护套须完整无损,电缆(中大网校电气工程师频道提供基础知识电缆复习资料)应附有出厂质量检验合格证.如用户要求,应附有本批量电缆的电气性能检验报告.(4)电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试.(5)剥开缆线头,有a、b端要求的要识别端别,在缆线外端应标出类别和序号.(6)光缆开盘后应先检查光缆外表有无损伤,光缆端头封装是否良好.(7)综合布线系统工程采用62.5/125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时,现场检验应测试光纤衰减常数和光纤长度.1)衰减测试:宜采用光时域反射仪(otdr)进行测试.测试结果如超出标准或与出厂测试数值差异太大,应用光功率测试,并加以比较,断定是测试误差还是光纤本身衰减过大.2)长度测试:要求对每根光纤进行测试,测试结果应一致.如果在同一盘光缆中,光纤长度差异较大,则应从另一端进行测试或做通光检查,以判定是否有断纤现象存在.(8)光纤调度软线(光跳线)检验应符合下列规定:1)光纤调度软线应具有经过防火处理的光纤保护包皮,两端的活动连接器(活接头)端面应装配有合适的保护盖帽;2)每根光纤调度软线中光纤的类型应有明显的标记,选用应符合设计要求.【知识点三】气体继电器气体继电器是油浸式变压器上的重要安全保护装置,它安装在变压器箱盖与储油柜的联管上,在变压器气体继电器产生的.气体或油流作用下接通信号或跳闸回路,使有关装置发出警报信号或使变压器从电网中切除,达到保护变压器的作用.如果不能正确使用或使用不当,则可能造成变压器损坏.1 案例(1) A变压器,型号为SZ9-4000/35,1999年7月出厂,同年8月安装投运.2001-10-31,色谱分析判断内部存在电弧放电故障及固体绝缘受损,为此安排停电检修.11月2日停电吊芯检查,发现B相高压线圈多处匝间短路,有明显放电痕迹,变压器内游离碳较多;安装的气体继电器没投入使用(无接线),这台变压器在高温电弧下运行,随时都有起火烧毁的危险.由于及时诊断出故障并采取了停电措施,有效地阻止了设备继续损坏,变压器当天返厂检修.(2) B变压器,型号为SZ9-6300/35,2001年3月出厂,2002年9月安装投运.2004-02-23,变压器气体继电器动作跳闸后再次送电跳闸,送油样色谱分析诊断内部存在电弧放电故障,变压器返厂检修时查出放电部位在B相高压线圈内部.2 分析(1) A变压器设置的气体继电器未投入使用,又无其它有效安全保护装置,无法实现故障时对变压器的安全保护.(2) B变压器气体继电器动作后,在没有查明原因的条件下再次送电,致使故障发展,继续损坏设备.(3) 上述2台变压器同属一个生产厂家制造,设备运行年限不长就发生严重故障,说明产品质量存在问题.3 气体继电器使用维护注意事项(1) 按照规定,对800 kV?A及以上的电力变压器和400 kV?A及以上的车间电力变压器均应装设气体继电器保护装置.(2) 气体继电器使用前应经校验合格,并与变压器同时安装投入运行.应做好气体继电器的定期校验和日常巡视检查维护工作,保证动作的可靠性.(3) 变压器安装检修后投运初期,气体继电器内可能会积聚气体,此时应退出跳闸保护,只投信号保护,待变压器内残存气体排尽后再投入跳闸保护.(4) 变压器运行中进行大量放油、补油、带电滤油,更换净油吸附剂、开闭继电器连接管道阀门等工作时,易引起继电器误动,应退出跳闸保护,投信号保护.(5) 经常检查和保持储油柜正常油位,保持呼吸器通畅,防止油位下降缺油引起气体继电器误动,还应设法检查循环油泵的密封性能,防止负压进气.(6) 气体继电器动作后,应检查继电器气室有无气体、保护装置二次回路有无问题、储油柜油位是否正常、有无负压进气现象,注意保存继电器内的气体,设法取气样和油样尽快送检进行色谱分析,查明变压器故障和跳闸原因.必要时做电气试验检查,切忌盲目送电.(7) 当变压器气体继电器时间较长或程度较严重时气体继电器才有动作反应,它对早期潜伏性故障反应不灵敏.需要通过油中气体的色谱分析才能发现诊断早期潜伏性故障,因此要注意做好定期和设备异常时的色谱分析和电气试验.坚持预防为主,做好运行变压器的安全保护.【知识点四】接插件的检验要求:(1)接线排和信息插座及其他接插件的塑料材质应具有阻燃性.(2)保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定.(3)光纤插座的连接器使用型号和数量、位置与设计相符.(4)光纤插座面板应有发射(tx)和接收(rx)明显标志.【知识点五】信息插座安装要求:(1)安装在活动地板或地面上,应固定在接线盒内,插座面板有直立和水平等形式;接线盒盖可开启,并应严密防水、防尘.接线盒盖应与地面齐平.(2)安装在墙体上,宜高出在地面300mm,如地面采用活动地板时,应加上活动地板内净高尽寸.(3)信息插座底座的固定方法以施工现场条件而定,宜采用扩张螺钉、射钉等方式.(4)固定螺丝需拧紧,不应产生松动现象.(5)信息插座应有标签,以颜色、图形、文字表示所接终端设备类型.(6)安装位置应符合设计要求.【知识点六】危急遮断引导阀作用再热主汽门系一90°转角的摇板全开、全关式阀门,其转轴外露,为防止蒸汽沿转轴外漏,转轴结构上采取了金属密封,即转轴上凸肩对管道上凹槽,正常运行中蒸汽作用在凸肩上,压紧防止蒸汽外漏.机组从开机越接近正常运行状态,金属密封越紧.但发生脱扣停机,此蒸汽的压紧作用力即阻碍中主门的关闭.为此设置一油压操纵的遮断引导阀,用以当再热主汽门关闭时泄放作用于轴内部端面不平衡的蒸汽力.该阀由一操作阀和油动机组成.油动机连接到液压系统,因而当AST危急遮断阀和OPC超速遮断阀关闭时,再热主汽门将处于开启状态而危急遮断引导阀则处于关闭状态.当危急遮断机构动作时,遮断引导阀将打开,以使轴端部腔室与一低压区(凝汽器)相通,从而减小作用于轴端的蒸汽压力,以致可以用最小的作用力关闭再热主汽门.。
注册电气工程师考试重要知识点归纳
注册电气工程师考试重要知识点归纳2017注册电气工程师考试重要知识点归纳微型化断路器微型断路器(以下简称mcb)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
mcb虽然是一种终端电器。
但它量大面广，若选用了不合适的mcb，造成的损失也是惨重的。
本文根据mcb的常用电气参数谈mcb的正确选用方法。
低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为0.23/o.4lv，变压器容量大多为1600kva及以下，低压侧线路的短路电流随配电容量增大而增大。
对于不同容量的配变，低压馈线端短路电流是不同的。
一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4.5ka及以上分断能力的mcb即可。
对于有专供或有10kv变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6ka及以上额定分断能力的mcb。
而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10ka及以上分断能力的mcb，具体设计时还必须进行校验。
此外，特别要注意的三点是：1.随着现代建筑物中配变容量的增大;大容量母线槽的使用以及用电设备与电源间的距离在缩短等各种因素，使供电线路末端的短路电流也在不断地增大，特别是一些高档的写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使用的mcb，在设计时应加以注意。
3.一般来说，mcb的额定分断能力是在上端子进线、下端子出线状态下测得的。
在工程中若遇到特殊情况下要求下端子进线、上端子出线，由于开断故障电流时灭弧的原因，mcb必须降容使用，即额定分断能力必须按制造厂商提供的有关降容系数来换算。
