2017年注册电气工程师考试试题及答案
2017年注册电气工程师考试试题及答案1.电气接地按其接地的作用，可分为( )。
A.电气功能性接地B.电气直接性接地C.电气保护性接地D.电气防静电接地2.用电设备的接地及安全设计，应根据( )等因素合理确定方案。
A.工程的发展规划B.工程的地质特点C.工程的规模D.工程的电气设备3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有( )。
A.水平接地体局部埋深不应小于0.8mB.水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2mC.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2mD.水平接地体局部埋深不应小于0.5m4.对辅助等电位连接线的截面要求有( )。
A.当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面B.当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2C.在任何情况下，其最小截面不应小于5m㎡(无机械保护时)D.在任何情况下，其最小截面不应小于5.5m㎡(有机械保护时)5.根据使用场所的要求，洁净手术部主要选用( )系统接地形式。
A.TN-SD.TT6.下列表述正确的是( )。
A.在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统B.绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。
不应作为接地(PR)或接零(PEN)的接续导体C.当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2.5m㎡;无机械保护时不应小于5m㎡D.金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠7.电气功能性接地，主要包括( )等。
A.防静电接地B.直流接地C.交流接地D.信号接地8.当变电所的高压系统与低压系统采用共用接地装置时，在向低压系统供电的变电所的高压侧，一旦发生高压系统接地故障的情况，只要满足( )时，则认为变电所和设备是安全的。
A.暖气管作接地线或保护线B.薄壁钢管或外皮作接地线或保护线C.变电所的外露可导电部分的接地电阻不超过1nD.变电所的有金属护套的高、低压电缆的埋地的总长度超过1km9.局部等电位连接应包括( )。
A.防雷装置的接地引下线B.薄壁钢管的外皮C.公用设施的金属管道D.建筑物金属结构10.下列表述正确的是( )。
C.严禁利用大地做工作中性线D.IT接地系统应装设绝缘监视以及接地故障报警或显示装置11.电梯机房、轿厢和井道中电气装置的间接接触保护，应符合的规定有( )。
A.机房和轿厢的电气设备、井道内的金属件与建筑物的用电设备，采用同一接地型式保护，可不另设接地装置B.整个电梯装置的金属件，应采取等电位连接措施C.轿厢接地线如利用电缆芯线时不得少于两根，采用铜芯导体时，每根芯线截面不得小于2.0m㎡D.在轿顶、机房、滑轮间及底坑，应装有2P+PE型的电源插座12.低压系统接地型式有( )等。
A.TNB.TN-C-NC.ITD.TN-C-S13.下列表述有误的是( )。
A.人工接地体采用角钢地下敷设时，最小厚度为4mmB.埋在大地中的接地线，无防腐保护且有机械保护铜导体最小截面为25m㎡C.手握式及移动式用电设备的配电线路，宜设置剩余电流保护，其动作电流为30mAD.建筑施工工地的用电设备配电线路，宜设置剩余电流保护，其动作电流为20～50mA14.电子计算机机房低压配电系统，应采用频率为50Hz、电压为220/380V的( )系统接地形式。
A.ITB.TN-SC.TN-CD.TN-C-S15.电子设备一般应具有( )措施。
16.下列( )情况下，须作辅助等电位连接。
A.电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时B.低压系统接地型式为IT时C.自TN系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间能满足移动式设备防电击要求时D.为满足浴室、游泳池、医院手术室等场所对防电击的特殊要求时17.TN-C及TN-C-S系统中的PEN导体，应满足的条件有( )。
A.必须按可能遭受的最高电压绝缘B.装置外的可导电部分，用来代替PEN导体C.TN-C-S系统中的PEN导体，从分开点起不允许再相互连接D.煤气管作接地线和保护线18.下列选项中，( )不允许用作接地线或保护线。
A.水煤气管B.薄壁钢管或外皮C.保温管的金属网D.蛇皮管19.下列表述正确的是( )。
A.游泳池和地上水池的水下灯，只允许选用标称电压不超过24V的安全超低压供电B.为防止电气火灾而设置的剩余电流保护器，其动作电流不大于500mAC.应急用发电机组，建议采用IT接地系统D.电气消防系统独立接地装置接地电阻最小值为10Ω20.电气保护性接地，主要包括( )等。
21.接地极型式可以采用( )。
A.金属水道系统B.铝质包皮和其他金属外皮电缆C.埋于基础内的接地极D.钢筋混凝土中的钢筋22.下列可作为保护导体的有( )。
A.单芯电缆的芯线B.导体外部的工作零线C.固定敷设的裸导体或绝缘导体D.金属外护层、屏蔽体及铠装层等23.电子设备可以采用的接地系统有( )。
A.TN-SB.TTC.ITD.TN-C24.金属电缆桥架及其支架和引入或引出的金属电缆导管，必须接地(PE)或接零(PEN)可靠，且必须符合( )规定。
A.金属电缆桥架及其支架全长应不少于两处与接地(PE)或接零(PEN)干线相连接B.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于10m㎡C.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓D.镀锌电缆桥架间连接板应焊接25.在高土壤电阻率地区，降低接地电阻宜采用的方法有( )。
D.采用降阻剂或换土26.采用接地故障保护时，在建筑物内，可用作总等电位连接的有( )。
A.PE、PEN干线B.电气装置接地极的工作零线C.建筑物内的水管、煤气管、采暖和空调管道等金属管道D.建筑物金属构件、导电体等，以及电位连接中金属管道连接处应可靠地连通导电27.对大的故障电流很敏感的负载(电动机)，可以采用的接地系统有( )。
A.ITB.TTC.TN-SD.TN-C28.用于直接接触电击防护时，应选用( )的剩余电流保护器。
A.高灵敏度B.快速动作型C.移动式D.平衡式29.下列表述有误的是( )。
A.所有洁净手术室均应设置安全保护接地系统和等电位接地系统B.心脏外科手术室必须设置有隔离变压器的功能性接地系统C.医疗仪器应采用等电位连接接地系统D.电气设备应采用专用接地系统30.下列表述正确的是( )。
C.35kV配变电所的接地网，应在地下与进线避雷线的接地体相连接，连接线埋设长度不应小于30mD.TN-C及TN-C-S系统中的PEN导体，必须按可能遭受的最高电压绝缘31.接地装置焊接应采用搭接焊，其搭接长度应满足的要求有( )。
A.扁钢与扁钢搭接应为扁钢宽度的2倍，不少于三面施焊B.圆钢与圆钢搭接应为圆钢直径的4倍，双面施焊C.扁钢与圆钢搭接应为圆钢直径的6倍，双面施焊D.扁钢与钢管、扁钢与角钢焊接时，紧贴角钢外侧两面，或紧贴钢管1/2钢管32.交流单相电力电缆的金属护层，必须直接接地，且在金属护层上任一点非接地处的正常感应电压，且必须符合的规定有( )。
A.未采取不能任意接触金属护层的安全措施时，不得大于50VB.接地电阻值符合电气装置保护上和功能上的要求，并要求长期有效C.必须采取保护措施防止由于电蚀作用而引起对其他金属部分的危害D.能承受接地故障电流和对地泄漏电流，特别是能承受热、热的机械应力和电的机械应力而无危险33.下列叙述正确的是( )。
A.在TN-C-S系统中，保护线和中性线从分开点起不允许再相互连接B.可以使用蛇皮管、保温管的金属网、薄壁钢管或外皮作接地线或保护线C.接地制式：发电机或变压器的中性点不与接地装置相连(对地绝缘)，或者通过大电阻或大电抗专用设备与接地装置相连，在发生单相接地短路时，其短路电流很小，故义称小电流接地制式D.用电设备的接地及安全设计，应根据工程的特点、规模、发展规划和地质特点以及操作维护情况合理确定设计方案34.电气装置的接地装置的规定有( )。
A.接地装置应该互相连通，形成接地网。
相邻建筑物不超过30m也应该连通B.引入配电装置室的每条架空线路安装的阀式避雷器的接地线，应与配电装置室的接地装置连接，不需要敷设集中接地装置C.配电变压器等电气装置，安装在由其供电的建筑物内的配电装置室时，其接地装置应与建筑物基础钢筋等相连D.户外柱上配电变压器等电气装置的接地装置，宜敷设成围绕变压器的闭合环形A.经小电阻接地B.经导线接地C.不接地制式D.直接接地36.电气设备和电气生产设施的( )金属部分可不接地。
A.标称电压10kV及以下的蓄电池室内的支架B.安装在已接地的金属架构上的设备(应保证电气接触良好)C.安装在配电屏、控制屏和配电装置上的电测量仪表、继电器和其他低压电器等的外壳，以及当发缘损坏时，在支持物上不会引起危险电压的绝缘金属底座等D.在木质、沥青等不良导电地面的干燥房间内，交流标称电压380V及以下，直流标称电压220V及以下的电气设备外壳37.以下应采用铜芯线缆的工程或场所有( )。
A.人防工程B.爆炸性气体环境的2区C.爆炸性粉尘环境的11区D.住宅套内38.建筑物内的辅助等电位连接线，必须与( )相互连接。
A.固定设备的所有能同时触及的外露可导电部分B.设备和插座内的保护导体C.装置外的绝缘部分D.建筑物结构中的金属构件39.以下( )场所的接地干线，应有两处以上与接地体连接。
A.火灾危险环境B.变配电所C.非爆炸性气体环境40.大量相对地单相负载，建议采用( )接地系统。
A.TN-SB.TTC.TN-C-SD.TN—C41.TT系统适用于( )。
A.高压供电接近变电所的场所B.对接地要求高的电子设备和数据处理设备C.对防火、防爆有要求的场所D.三相负荷比较平衡，电路中三次谐波电流不大，并有专业人员维护管理的一般车间等场所42.关于漏电电流动作保护器，下列说法正确的有( )。
A.PE线严禁穿过漏电电流动作保护器中电流互感器的磁回路B.PEN线允许穿过漏电电流动作保护器中电流互感器的磁回路C.N线严禁穿过漏电电流动作保护器中电流互感器的磁回路D.相线应穿过漏电电流动作保护器中电流互感器的磁回路43.TN-C系统适用于( )。
A.对防火、防爆有要求的场所B.单相负荷比较集中的场所C.信息处理设备的场所D.三相负荷比较平衡，电路中三次谐波电流不大，并有专业人员维护管理的一般车间等场所44.下列表述正确的是( )。
注册电气工程师考试_专业知识_发输变电_真题及答案_2017_背题模式
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_发输变电_真题及答案_2017(60题)***************************************************************************************注册电气工程师考试_专业知识_发输变电_真题及答案_20171.[单选题]图示一端口电路的等效电阻是（ ）。
A)2/3ΩB)21/13ΩC)18/11ΩD)45/28Ω答案:B解析:考察“Y－△”变换的应用，对称结构经过变换后有RΔ＝3RY，因此得到该端口的等效电阻为：R＝3//[（3//3）＋（3//6）]＝21/13Ω2.[单选题]图示电路中N为纯电阻网络，已知当US为5V时，U为2V，则US为7.5V时，U为（ ）。
B)3VC)4VD)5V答案:B解析:由于线性电路的响应与激励具有齐次性的关系，当US＝5V时，有：5K1＝2→K1＝2/5；则当US＝7.5V时，U＝7.5K1＝7.5×2/5＝3V3.[单选题]正弦电压u＝100cos（ωt＋30°）V对应的有效值为（ ）。
A)AB)BC)CD)D答案:B解析:对任意正弦量u＝Umcos（ωt＋φ0），其中Um称为正弦量u的振幅，为正弦量的最大值，最大值与有效值有倍的关系，则：4.[单选题]图示一端口电路的等效电感为（ ）。
A)L1－（M2/L2）B)L2－（M2/L1）C)L1＋（M2/L2）D)L2＋（M2/L1）答案:A解析:去耦等效电路如题9解图所示，容易求得等效电感为：Leq＝（L1－M）＋（L2－M）//M＝（L1－M）＋[（L2－M）M]/L2＝L1－（M2/L2）5.[单选题]图示对称三相电路中已知电源线电压为380V，线阻抗ZL＝j2Ω，负载Z△＝（24＋j12）Ω，则负载的相电流有效值为（ ）。

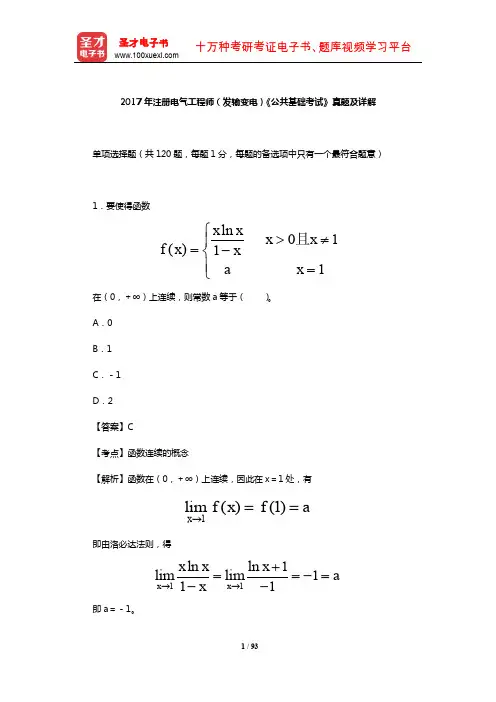

2017年注册电气工程师(发输变电)《公共基础考试》真题及详解【圣才出品】
2 / 93
圣才电子书
B．y＝2ex
十万种考研考证电子书、题库视频学习平台
C．y＝ex＋1
D．y＝e－x＋1
【答案】B
【考点】可分离变量方程
【解析】y′－y＝0，即 dy/dx＝y，则（1/y）dy＝dx，对等式两边积分，∫（1/y）dy
即 a＝－1。
1 / 93
圣才电子书 十万种考研考证电子书、题库视频学习平台
2．函数 y＝sin（1/x）是定义域内的（ ）。 A．有界函数 B．无界函数 C．单调函数 D．周期函数 【答案】A 【考点】函数的有界性 【解析】因为－1≤sin（1/x）≤1，即函数 y＝sin（1/x）是定义域内的有界函数。
3 / 93
圣才电子书
十万种考研考证电子书、题库视频学习平台
f (x) 2 5 t2 dt x
可得：
f (x) 2 5 22 x 5 x2 0 5 x2 5 x2
即有：
f (1) 6
6．若 y＝y（x）由方程 ey＋xy＝e 确定，则 y′（0）等于（ ）。 A．－y/ey B．－y/（x＋ey） C．0 D．－1/e 【答案】D 【考点】隐函数的求导 【解析】由方程 ey＋xy＝e 可得，当 x＝0 时，y＝1。方程两边对 x 求导得 eyy′＋y＋ xy′＝0，即 y′＝－y/（x＋ey），将 x＝0，y＝1 代入，则可得 y′＝－1/e。
dx＝x＋C。
8．函数 f（x，y）在点 P0（x0，y0）处有一阶偏导数是函数在该点连续的（ ）。 A．必要条件
B．充分条件
C．充分必要条件 D．既非充分又非必要条件
2017年注册电气工程师(供配电)《专业知识考试(上)》真题及详解
2017年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。
每题的备选项中只有1个最符合题意）1．某工业厂房，长60m，宽30m，灯具距作业面高度为8m，宜选用下列哪种灯具？（）A．宽配光灯具B．中配光灯具C．窄配光灯具D．特窄配光灯具答案：A解析：《照明设计手册》（第三版）P436表20-2“灯具配光曲线选择表”、P7式（1－9）。
根据灯具在厂房房架上悬挂高度，按室形指数RI值选取不同配光的灯具：当RI＝0.5～1.8时，宜选用窄配光灯具；当RI＝0.8～1.65时，宜选用中配光灯具；当RI＝1.65～5时，宜选用宽配光灯具。
本题中，RI＝LW/[h（L＋W）]＝60×30/[8×（60＋30）]＝2.5，则宜选用宽配光灯具。
2．校核电缆短路热稳定时，下列哪项描述不符合规程规范的规定？（）A．短路计算时，系统接线应采用正常运行方式，且按工程建成后5～10年发展规划B．短路点应选取在电缆回路最大短路电流可能发生处C．短路电流的作用时间，应取主保护动作时间与断路器开断时间之和D．短路电流的作用时间，对于直馈电动机应取主保护动作时间和断路器开断时间之和答案：C解析：《电力工程电缆设计规范》（GB 50217—2018）第3.6.8条规定，①计算用系统接线应采用正常运行方式，且宜按工程建成后5～10年发展规划；②短路点应选取在通过电缆回路最大短路电流可能发生处；③短路电流的作用时间应取保护动作时间与断路器开断时间之和。
对电动机、低压变压器等直馈线，保护动作时间应取主保护时间；对其他情况，宜取后备保护时间。
3．35kV不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下面哪项数值？（已知地表层电阻率为40Ω·m，表层衰减系数为0.8）（）。
A．51.6VB．56.4VC．65.3VD．70.1V答案：B解析：《交流电气装置的接地设计规范》（GB 50065—2011）第4.2.2－2条规定，6kV～66kV不接地、谐振接地和高电阻接地的系统，发生单相接地故障后，当不迅速切除故障时，发电厂和变电站接地装置的接触电位差和跨步电位差不应超过U S＝50＋0.2ρS C S计算所得的数值，式中，U S为跨步电位差允许值；ρS 为地表层电阻率；C S为表层衰减系数。
2017年注册电气工程师(供配电)专业知识上午真题及答案解析
2017年注册电气工程师（供配电）专业知识上午真题及答案解析(1/40)单项选择题(每题的备选答案中，只有1个最符合题意)第1题某工业厂房，长60m，宽З0m灯具距作业面高度为8m，宜选用下列哪项灯具？A.宽配光灯具B.中配光灯具C.窄配光灯具D.特窄配光灯具下一题(2/40)单项选择题(每题的备选答案中，只有1个最符合题意)第2题校核电缆短路热稳定时，下述哪项描述不符合规程规范的规定？A.短路计算时，系统接线应采用正常运行方式，且按工程建成后5〜10年发展规划B.短路点应选取在电缆回路最大短路电流可能发生处C.短路电流的作用时间，应取主保护动作时间与断路器开断时间之和D.短路电流的作用时间，对于直馈电动机应取主保护动作时间与短路器开断时间之和上一题下一题(3/40)单项选择题(每题的备选答案中，只有1个最符合题意)第3题35k V不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下面哪项数值？（己知地表层电阻率为4 0Q m ，衰减系数为0. 8)A.51. 6VB.56.4VC.65. 3VD.70. IV上一题下一题(4/40)单项选择题(每题的备选答案中，只有1个最符合题意)第4题4. 某110KV变电所，当地海拔高度为850m，采用无间隙金属氧化物避雷器不接地系统各相工频过电压的限制措施时，一般条件下避雷器的额定电压不大于下列哪项数值？A.82. 5KVB.94. 5KVC.151. 8KVD.174. 0KV上一题下一题(5/40)单项选择题(每题的备选答案中，只有1个最符合题意)第5题中性点经消弧线圈接地的电网，当采用欠补偿方式时，下列哪项描述是正确的？A.脱谐度小于零B.电网的电容电流大于消弧线圈的电感电流C.电网为容性D.电网为感性上一题下一题(6/40)单项选择题(每题的备选答案中，只有1个最符合题意)第6题系统额定电压为660V 的供电系统中选用的绝缘监测电器，其相地绝缘电阻的整定值应低于下列哪项数值？A.0. 1MQB.0. 5MQC.1. 0MQD.1. 5MQ上一题下一题(7/40)单项选择题(每题的备选答案中，只有1个最符合题意)第7题需要保护和控制雷电电磁脉冲环境的建筑物应划分为不同的雷电防护区，关于防护区划分，下列哪项描述是错误的？A.LPZ0A 区：受直接雷击和全部雷电电磁场威胁的区域。
注册电气工程师：发输变电专业案例2017年考试真题与答案解析[P卷]
![注册电气工程师：发输变电专业案例2017年考试真题与答案解析[P卷]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f248862ef68a6529647d27284b73f242336c3188.webp)
发输变电专业案例[下午卷]·2017年·考试真题与答案解析注册电气工程师————————————————————————————————————————题1-4：某电厂装有2台660MW火力发电机组，以发电机变压器组方式接入厂内500kV升压站，厂内500kV配电装置采用一个半断路器接线。
发电机出口设发电机断路器，每台机组设一台高压厂用分裂变压器，其电源引自发电机断路器与主变低压侧之间，不设专用的高压厂用备用变压器，两台机组的高厂变低压侧母线相联络，互为事故停机电源。
请分析计算并解答下列各小题。
1.若高压厂用分裂变压器的变比为20/6.3-6.3kV，每侧分裂绕组的最大单相对地电容为2.2μF，若规定6kV系统中性点采用电阻接地方式，单相接地保护动作于信号，请问中性点接地电阻值应选择下列哪项数值？（A）420Ω（B）850Ω（C）900Ω（D）955Ω2.当发电机出口发生短路时，由系统侧提供的短路电流周期分量的起始有效值为135kA，系统侧提供的短路电流值大于发电机侧提供的短路电流值。
主保护动作时间为10ms，发电机断路器的固有分闸时间为50ms，全分断时间为75ms，系统侧的时间常数X/R为50。
发电机出口断路器的额定开断电流为160kA。
请计算发电机出口断路器选择时的直流分断能力应不小于下列哪项数值？（A）50%（B）58%（C）69%（D）82%3.电厂内环境温度为40℃，海拔高度800m，主变压器至500kV升压站进线采用双分裂扩径空心导线，请计算进线跨导线按实际计算的载流量且不需进行电晕校验允许的最小截面应为下列哪项数值？（升压主变压器容量为780MVA，双分裂导线的邻近效应系数为1.02）（A）2×LGJK-300（B）2×LGKK-600（C）2×LGKK-900（D）2×LGKK-14004.该电厂以两回500kV线路与系统相连，其中一回线路设置了高压并联电抗器，采用三个单相电抗器，中性点采用小电抗器接地。
注册电气工程师考试_专业知识_供配电专业_真题及答案_2017_背题模式
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_供配电专业_真题及答案_2017(60题)***************************************************************************************注册电气工程师考试_专业知识_供配电专业_真题及答案_20171.[单选题]图示电路中，元件电压u＝（5－9e－t/τ）V，t＞0。
则t＝0和t→∞时电压u的代数值及其真实方向为（ ）。
A)AB)BC)CD)D答案:D解析:当t＝0时，u-＝（5－9e－0/τ）＝（5－9）V＝－4V＜0，则a点电位低于b点；当t→∞时，u＝5V＞0，则a点电位高于b点。
2.[单选题]图示一端口电路的等效电阻是（ ）。
A)2/3ΩB)21/13ΩC)18/11ΩD)45/28Ω答案:B解析:考察“Y－△”变换的应用，对称结构经过变换后有RΔ＝3RY，因此得到该端口的等效电阻为：R＝3//[（3//3）＋（3//6）]＝21/13Ω3.[单选题]用回路电流法求解图示电路的电流I，最少需要列几个KVL方程（ ）。
A)1个B)2个C)3个D)4个答案:A解析:按照如下图所示的方法设置回路电流I1～I4，并列出基尔霍夫电流方程：列出基尔霍夫电压方程：2I2＋4I＋3I4－1I3＝0。
联立解得I＝－9.5A所以至少需要列1个KVL方程。
4.[单选题]图示正弦电流电路已标明理想交流电压表的读数（对应电压的有效值），则电容电压的有效值为（）。
A)10VB)30VC)40VD)90V答案:B解析:设流经ab端口的总电流为由于电阻元件端电压与电流同相位，电容元件电流超前端电压90°，可绘出如下图所示的相量图。
注册电气工程师基础知识试题与答案
注册电气工程师基础知识试题与答案2017注册电气工程师基础知识试题与答案在电气工程师考试之前做好相应基础知识的复习有助于我们顺利通过电气工程师的考试。
那么关于注册电气工程师基础知识试题与答案有哪些呢?下面店铺为大家整理的注册电气工程师基础知识试题与答案，希望大家喜欢。
注册电气工程师基础知识试题与答案1 已知r=3ω,xl=15ω,xc=11ω,将它们串联时,总阻抗z等于(c).a.29ω;b.7ω;c.5ω;d.3ω.2 正弦电路中电容元件的无功功率表达式是(a).a.qc=u2ωc;b.qc=i2ωc;c.qc=xci2;d..3 电磁感应过程中,回路中所产生的电动势是由(b)决定的.a.通过回路的磁通量;b.回路中磁通量变化率;c.回路所包围的面积;d.回路边长.4 某工频正弦电流,当t=0,i(0)=5a为最大值,则该电流解析式是(c).a.i=5sin(100πt-90°);b.i=5sin(100πt+90°)?;c.i=5sin(100πt+90°);d.i=5sin(100πt).5 通电导体在磁场中所受的力是(c).a.电场力;b.磁场力;c.电磁力;d.引力.6 自感系数l与(d)有关.a.电流大小;b.电压高低;c.电流变化率;d.线圈结构及材料性质.7 已知某元件的u=100sin(ωt+30°)v,i=10sin(ωt-60°)a,则该元件为(b).a.电阻;b.电感;c.电容;d.无法确定.8 已知r、l、c串联电路中,电流滞后端电压,则下面结论中,正确的是(b).a.xc>xl;b.xc9 几个电容器串联连接时,其总电容量等于(d).a.各串联电容量的倒数和;b.各串联电容量之和;c.各串联电容量之和的倒数;d.各串联电容量之倒数和的倒数10 正弦电路中电容元件的.无功功率表达式是( a ).a.qc=u2ωc;b.qc=i2ωc;c.qc=xci2;电气工程师考试复习答疑变压器套管的作用是什么?有哪些要求?答：变压器套管的作用是，将变压器内部高、低压引线弓到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。
2017注册电气工程师真题及答案
2017供配电真题解析电气专业基础——纪真银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t.o第31题.架空输电线路等值参数中表征消耗有功功率的是（）A.电阻电导B.电导电纳C.电纳电阻D.电导电感银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第34题.电力系统中最基本的无功功率电源是（）A.调相机B.电容器C.静止补偿器D.同步发电机解析:选项虽然都是无功电压，但是最基本的无功电源是同步发电机。
银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第37题.110kV输电线路参数r=0.2Ω/km,x=0.4Ω/km,=2.19×10 s/km,线路长度l =100km，线路空载，线路末端电压为120kV，线路首端电压和充电功率为（）A.118.66∠0.339°kV，7.946MvarB.121.34∠0.332°kV，8.035MvarC.121.34∠−0.332°kV，8.035MvarD.118.66∠−0.339°kV，7.946Mvar银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第38题.平行架设的双回输电线路的每一回路的等值阻抗与单回输电线路相比，不同在于（）A.正序阻抗减小，零序阻抗增大B.正序阻抗增大，零序阻抗减小C.正序阻抗不变，零序阻抗增大D.正序阻抗减小，零序阻抗不变银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第39题.已知QF的额定切断容量为500MVA，变压器的额定容量为10MVA，短路电压Vs=7.5%，输电线路XL=0.4Ω/km,请以SB=100MVA，VB=Vav为基值，求出f点发生三相短路时起始次暂态电流和短路容量的有名值（）A.7.179kA 78.34MVAB.8.789kA 95.95MVAC.7.377kA 80.50MVAD.7.377kA 124.6MVA银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o银孚国际w w w .e v o f i rs t.or g孚国际w ww .e vo fi rs t .o r g第40题.图示系统中所示参数为标幺值S B =100MVA，求短路点A相单相短路电流的有名值（选B ）A.0.2350kAB.0.3138kAC.0.4707kAD.0.8152kA银孚国际w ww .e vo fi rs t.or g孚国际w ww .e vo fi rs t .o r g银孚国际w w w .e v o f i rs t.o孚国际w ww .e vo fi rs t .o银孚国际w w w .e v o f i rs t.o孚国际w ww .e vo fi rs t .o第41题.一台变压器工作时额定电压调整率为零，此时负载性质应为（）A.电阻性负载B.电阻电容性负载C.电感性负载D.电阻电感性负载银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第42题.若电源电压保持不变，变压器在空载和负载两种运行情况下，主磁通幅值大小关系为（）A.完全相等B.基本相等C.相差很大D.不确定银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第43题.一台单相变压器额定容量S N =1000kVA，U N =100/6.3kV, f N =50Hz，短路阻抗Z k =74.9+j315.2Ω，该变压器负载运行时电压变化率刚好为零，则负载性质和功率因素cosφ2为（）A.感性负载，cosφ2=0.973.B.感性负载，cosφ2=0.8。
注册电气工程师考试_发输变电专业_真题及答案_2017_背题模式
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_发输变电专业_真题及答案_2017(70题)***************************************************************************************注册电气工程师考试_发输变电专业_真题及答案_20171.[单选题]专供动力负荷的直流系统，在均衡充电运行和事故放电情况下，直流系统标称电压的波动范围应为（ ）。
A)85%～110%B)85%～112.5%C)87.5%～110%D)87.5%～112.5%答案:D解析:《电力工程直流源系统设计技术规程》（DL/T 5044-2014）第3.2.3条规定，在均衡充电运行情况下，直流母线电压应满足下列要求：①专供控制负荷的直流电源系统，不应高于直流电源系统标称电压的110%；②专供动力负荷的直流电源系统，不应高于直流电源系统标称电压的112.5%；③对控制负荷和动力负荷合并供电的直流电源系统，不应高于直流电源系统标称电压的110%。
《电力工程直流系统设计技术规程》（DL/T 5044-2014）第3.2.4条规定，在事故放电末期，蓄电池组出口端电压不应低于直流电源系统标称电压的87.5%。
因此，直流系统标称电压的波动范围为87.5%～112.5%。
2.[单选题]保护用电压互感器二次回路允许压降在互感器负荷最大时不应大于额定电压的（ ）。
A)2.5%B)3%C)5%D)10%答案:B解析:《电流互感器和电压互感器选择及计算规程》（DL/T 866-2015）第12.2.2条规定，保护用电压互感器二次回路允许电压降在互感器负荷最大时不应大于额定电压的3%。
2017年注册电气工程师(供配电)《专业知识考试(下)》真题及详解
2017年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。
每题的备选项中只有1个最符合题意） 1．设计要求150W 高压钠灯镇流器的BEF ≥0.61，计算选择镇流器的流明系数不应低于下列哪项数值？（ ）A ．0.610B ．0.855C ．0.885D ．0.915 答案：D 解析：《照明设计手册》（第三版）P5，镇流器的能效因数（BEF ）等于镇流器的流明系数与光源加镇流器的输入功率之比。
故流明系数μ＝BEF ×P/100≥0.61×150/100＝0.915。
2．在可能发生对地闪击的地区，下列哪类建筑不是第三类防雷建筑物？（ ） A ．在平均雷暴日大于15d/a 的地区，高度15m 的孤立水塔 B ．省级档案馆C ．预计雷击次数大于0.05次/a ，且小于或等于0.25次/a 的住宅D ．预计雷击次数大于0.25次/a 的一般性工业建筑物 答案：D 解析：《建筑物防雷设计规范》（GB 50057—2010）第3.0.4条规定，遇到下列情况之一时，应划分为第三类防雷建筑物：①省级重点文物保护的建筑物及省级档案馆；②预计雷击次数大于或等于0.01次/a ，且小于或等于0.05次/a 的部、省级办公建筑物和其他重要或人员密集的公共建筑物，以及火灾危险场所；③预计雷击次数大于或等于0.05次/a ，且小于或等于0.25次/a 的住宅、办公楼等一般性民用建筑物或一般性工业建筑物；④在平均雷暴日大于15d/a 的地区，高度在15m 及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a 的地区，高度在20m 及以上的烟囱、水塔等孤立的高耸建筑物。
3．中性点经低电阻接地的10kV 电网，中性点接地电阻的额定电压与下列哪项最接近？（ ） A ．10.5kV B ．10kV C ．6.6kV D ．6.06kV 答案：D 解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.2.6条规定，当中性点采用低阻接地方式时，接地电阻选择计算为：电阻的额定电压： 1.05RU ≥⨯，即101.056.06k R U ⨯=≥V4．某办公建筑，供电系统采用三相四线制，三相负荷平衡，相电流中的三次谐波分量为30%，采用五芯等截面电缆供电，该电缆载流量的降低系数为下列哪项数值？（ ）A ．1.0B ．0.9C ．0.86D．0.7答案：C解析：《工业与民用配电设计手册》（第四版）表9.2-2（见题4解表）可知，该电缆载流量的降低系数为0.86。
