示波器校正作业指导书
示波器操作作业指引
示波器操作作业指引
1、检查电源电压，在接通电源前先检查电源电压是否正常。
2、仪器使用时面板控制件位置（以CH1输入为例），预置面板各开关、旋钮。
3、将开关和控制部分以上设置后，接上电源，电源接通，电源指示灯亮约20秒后，屏幕出现光迹。
如果60秒还没有出现光迹，再检查开关和控制旋钮的设置。
4、分别调节亮度、聚焦，使光迹亮度适中清晰。
5、调节通道位移旋钮，用螺丝刀调节光迹旋转电位器使光迹与水平刻度平行。
6、用10：1探头将校正信号输入至Y1输入端。
7、对于其它信号的观察，可通过调整垂直衰减开关和扫描速度开关到所需的位置，从而得到清晰的图形。
8、调整垂直和水平位移旋钮，使得波形的幅度与时间容易读出。
9、注意事项：
1、非工程技术（或被受权）人员严禁调整仪器参数。
2、正常情况下环境温度在0°C～40°C之间，在超出此温度范围的情况下操作可能会损坏电路。
3、示波器损坏必须由专业指定维修人员修理，或送经销商由厂家维修，以保证安全。
1 / 1。
监测仪器校验作业指导书
监测仪器校验作业指导书一、实验目的1.学习与掌握常用测量仪器的使用方法；2. 掌握测量仪器校验步骤与方法。
二、实验器材1.示波器；2.数字万用表；3.频率计；4.电源；5.多用表。
三、实验步骤1.示波器的校验（1）检查示波器的各个控件和开关，确保其处于正常状态。
（2）打开示波器的电源，并使其加温10-20分钟。
（3）调节示波器的中心干扰控制器，将其调节到最小。
（4）将示波器的纵向通路调至X-Y方式。
（5）将示波器的水平扫描频率调至50Hz。
（6）将示波器的校准信号源输出端与示波器相应的输入端相连。
（7）通过校准信号源输出相应的幅度和频率信号，调节示波器各控件和开关，使示波器读出的结果能够与校准信号源的输出结果相符合。
2.数字万用表的校验（1）在正常情况下，连接表笔应采取四线法。
（2）将测试电阻箱和万用表进行连接，按照测试步骤进行测量，记录前后测试结果。
（3）重复测试，将测试结果进行比对，确保测试结果的准确性。
3.频率计的校验（1）将频率计的输入端与频率转换器的输出端相连。
（2）将频率转换器的输入端与信号源相连。
（3）根据要求调节信号源的频率，记录频率值。
（4）将频率计的读数与信号源设置的频率进行比对，确保测量的准确性。
4.电源的校验（1）将电源的正极和负极线性连接。
（2）调节输出电压和输出电流，记录读数。
（3）将记录的读数与电源设置的输出值进行比对，确保测量的准确性。
5.多用表的校验（1）将多用表的输入端与信号源的输出端相连。
（2）根据要求调节信号源的幅度和频率，记录测试值。
（3）使用示波器和数字万用表对同一个信号源进行测试，将测试结果比对，确保多用表的测试结果准确性。
四、实验结果分析通过本次实验，掌握了常用测量仪器的使用方法及校验方法，实验结果比对分析，可以确定测量仪器的读数准确性，并对检测结果的合格性提供了保障。
五、注意事项1. 在进行仪器校验前，要检查仪器的各个开关和控件处于正常位置；2. 总是使用正确的连接方式；3. 测量时注意安全，避免扰动和干扰；4. 记录测量值时要确保其准确性和完整性。
示波器作业指导书
2.1.6 垂直衰减开关 VOLTS/DIV（6）：调节垂直偏转灵敏度。
2.1.7 水平扫描开关 TIME/DIV（7）：调节扫描速度。
2.1.8 垂直移动 POSITION（8）:对光迹在显示器上的上下调节。
2.1.9 垂直微调 VAR（9）:连续调节垂直偏转灵敏度，顺时针旋到底为校正位置。
2.1.10 水平移动 POSITION（10）:对光迹条在显示器上的水平位置调节。
信号时，与电平控制配合显示稳定波形，NORM：无信号时，屏幕上无光迹，
有信号时与电平控制配合显示稳定波形，TV：用于观察电视场信号。
2.1.18 信号输入端（18）：当极性出发处于 X 时，为 X-Y 输入端，当触发选择开关
处于 EXT 时，为外触发输入端。
2.2 使用前探针校准：
1：打开电源开关，调节辉度旋纽和聚焦旋纽，使光迹显示清晰明亮。
2.1.15 触发极性+ - X（15）：+:上升沿触发 -:下降沿触发 X:X-Y 工作方式。
2.1.16 触发源选择 INT LINE EXT（16）:INT 内触发,EXT 外触发,LINE 电源触发。
2.1.17 触发方式 AUTO NORMTV（17）：AUTO：无信号时，屏幕上显示光迹，有
2：调整垂直和水平移动旋纽，使光迹在显示器的十字中间。
3：将偶合方式开关拨到 AC，将触发源选择开关拨到外触发，将触发极性开关拨到
下降沿触发，将触发方式开关拨到自动。
4：将探针插入 Y 垂直信号输入端，将探针上的 10：1 档拨到 1，将探针的挂钩接
探极校准端子上。
5：调整垂直衰减开关，使整个波形显示在显示器内，调整水平扫描开关，使扫描
频率同步。（垂直微调必须顺时针旋至底，相应旋转时间微调，更准确同步信号。
示波器校准作业指导书
校准环境: 23℃±5℃；55%±20% RH
标准器选用标准:IWATSUSC-340示波器校正器
一、校正项目：
1.垂直轴（电压VOLTS／DIV）校正。
2.水平轴(时间SEC／DIV)校正。
二、校正前准备事项：
1.阅读各厂牌／型号示波器之相关资料；如：使用手册、说明书…等。
2.校正用设备及待校件需先在仪校室热机0.5hr以上。
3.确认校正环境在合格的状态下。
三、校正方法：
1.垂直轴（电压VOLTS／DIV）校正：
1）将测试线一端接至校正器的output2输出端，一端接至待校示波器的输入端CH1。
2）待校示波器选择DCV档，将时基线往下2格（使波形看的较清楚）。
3）校正器选择"SQUARE WAVE 1"。
4）校正器和示波器设定的电压Range及显示格数参考如下表（波形放大看的较清楚）。
示波器(Volts/Div)
校正器Amplitude
显示格数
1mV
5mV
5格
2mV
10mV
5格
5mV
20mV
4格
10mV
50mV
5格
20mV
0.1V
5格
50mV
0.2V
4格
0.1V
0.5V
5格
0.2V
1V
5格
0.5V
2V
4格
1V
5V
5格
2V
10V
5格
5V
20V
4格
10V
50V
5格
5）参照上表设定好欲校验之电压值后，观察示波器波形所显示之垂直格数并计算误差值。
6）重复上述步骤校正其他channel。
mso5104示波器作业指导书
mso5104示波器作业指导书一、概述1.1 本次作业的目的本次作业的目的是让学生学会如何正确操作mso5104示波器，掌握示波器的基本原理和使用方法。
1.2 适用对象本作业适用于电子信息工程、电子科学与技术等相关专业的本科生。
1.3 作业内容本次作业主要包括以下内容：a) 示波器的基本原理b) 示波器的操作方法c) 示波器的常见故障处理二、示波器的基本原理2.1 示波器的概念示波器是一种用于观察电信号波形的仪器，能够将电信号转换为对应的图形显示出来。
2.2 示波器的工作原理示波器通过对输入信号进行采样、放大、显示等步骤，将电信号转换为可视的波形图形。
2.3 示波器的参数示波器的参数包括带宽、采样率、垂直灵敏度、水平扫描速率等，这些参数决定了示波器的测量能力和适用范围。
三、示波器的操作方法3.1 示波器的基本操作示波器的基本操作包括开机、设置触发条件、调整水平和垂直尺度、观察波形等步骤。
3.2 示波器的高级操作高级操作包括设置存储、测量功能、频谱分析等，能够更多地发挥示波器的功能。
3.3 示波器的注意事项在操作示波器时，需要注意安全用电、正确连接信号源、选择合适的量测参数等，确保操作的准确性。
四、示波器的常见故障处理4.1 示波器无法开机可能原因包括电源故障、示波器内部故障等，需要检查电源连接和通风情况。
4.2 示波器显示异常波形可能原因包括信号源问题、示波器设置错误等，需要检查信号源和示波器设置。
4.3 示波器无法触发可能原因包括触发电路故障、输入信号问题等，需要检查触发设置和输入信号。
五、总结5.1 本次作业的收获通过本次作业，学生可以掌握示波器的基本原理和操作方法，并能够对常见故障进行处理。
5.2 作业的意义示例器是电子工程领域的重要工具，正确的操作方法是保证工程质量的基础。
5.3 作业的展望通过学习示波器的操作，在今后的学习和工作中能够更好地应用示波器进行信号分析和测试。
mso5104示波器作业指导书旨在帮助学生全面了解示波器的使用方法，培养学生对示波器工作原理的理解，提高学生对于电子仪器操作的能力。

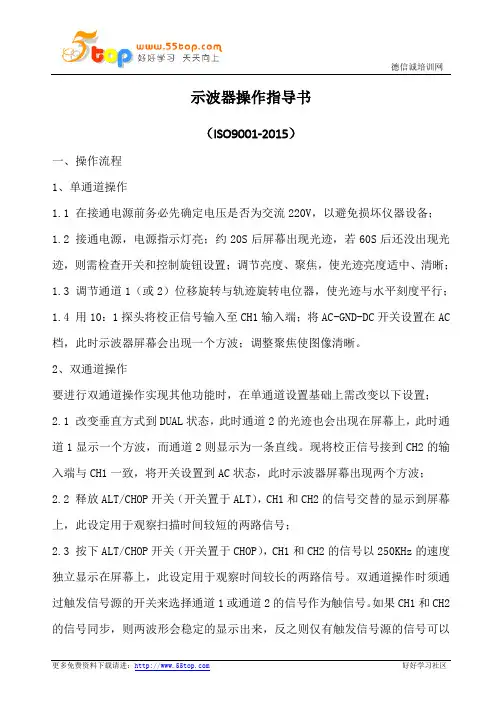

示波器操作指导书
示波器操作指导书（ISO9001-2015）一、操作流程1、单通道操作1.1 在接通电源前务必先确定电压是否为交流220V，以避免损坏仪器设备；1.2 接通电源，电源指示灯亮；约20S后屏幕出现光迹，若60S后还没出现光迹，则需检查开关和控制旋钮设置；调节亮度、聚焦，使光迹亮度适中、清晰；1.3 调节通道1（或2）位移旋转与轨迹旋转电位器，使光迹与水平刻度平行；1.4 用10：1探头将校正信号输入至CH1输入端；将AC-GND-DC开关设置在AC 档，此时示波器屏幕会出现一个方波；调整聚焦使图像清晰。
2、双通道操作要进行双通道操作实现其他功能时，在单通道设置基础上需改变以下设置；2.1 改变垂直方式到DUAL状态，此时通道2的光迹也会出现在屏幕上，此时通道1显示一个方波，而通道2则显示为一条直线。
现将校正信号接到CH2的输入端与CH1一致，将开关设置到AC状态，此时示波器屏幕出现两个方波；2.2 释放ALT/CHOP开关（开关置于ALT），CH1和CH2的信号交替的显示到屏幕上，此设定用于观察扫描时间较短的两路信号；2.3 按下ALT/CHOP开关（开关置于CHOP），CH1和CH2的信号以250KHz的速度独立显示在屏幕上，此设定用于观察时间较长的两路信号。
双通道操作时须通过触发信号源的开关来选择通道1或通道2的信号作为触信号。
如果CH1和CH2的信号同步，则两波形会稳定的显示出来，反之则仅有触发信号源的信号可以稳定显示出来，如果TRIG/ALT开关按下，则两波形都会稳定的显示出来。
二、设备保养2.1保险丝更换在示波器的使用过程中如不能开机或电源指示灯熄灭，在排除市电供应正常及电源连接不良的前提下，则有可能是保险丝损坏，通常情况下，保险丝不会开路，除非电路发生故障，所以在更换保险丝前，先检查电路故障，然后更换保险丝，更换时需用与原规格一致的保险丝。
保险丝更换时需打开上盖且一定要在切断电源的情况下进行。
示波器内部校准指导书
作业指导书
生效日期：
文件名示波器内部校准指导书作业名称部门别文件版次文件编号
作业指导书实验室A/0
1. 目的
对内校仪器进行内部校准，确保其准确度和适用性保持完好。
2. 范围
本准则适用于示波器的内部校准。
3. 应用文件
3.1 文件管制作业程序
3.2 测量与监控装置控制程序
3.3 量测仪器免校(NCR)准则
4. 程序
4.1 校准用基准设备：外校合格的数字多用表及示波器
4.2 环境条件
4.2.1 温度(20±8)℃，相对湿度(65±20)%.
4.2.2 电源电压：220V±3%，(50±2)Hz。
4.2.3 周围无影响工作的电磁场干扰和机械振动。
5. 校准步骤
5.1 外观要求：被检定的示波器不应有防碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动。
5.2 开电源后,要求被检定的示波器亮度、聚焦、水平及垂直调节按钮能使示波器调节至较佳状态（线条清晰、均匀）
5.3 X 轴、Y轴的检测分别按右图所示，连接基准示波器与待校示波器。
5.4 按照待测仪器的具体量程相应地改变测试条件,计算两个示波器每次测试的结果误差。
△(%)=(U-V)/V×100
其中：U ---- 待测仪器计算结果值；
V ---- 基准仪器计算结果值；
5.5 所有检定值的误差在±5%以内，判校准(检定)合格。
6.记录
《示波器内部校准报告》
修订记录NO 版本修订内容日期修改做成确认承认
日期日期日期。
示波器校准作业指导书
示波器校准作业指导书1 采用标准JJG 262-96 （模拟示波器检定规程）JJF 1057-1998（数字存储示波器校准规范）2 校准环境条件2.1 环境温度5)±：(20 C；︒2.2 相对湿度：＜80 %；1)Hz。
±2%，(50±2.3 供电电源：220 V3 校准用测量设备脉冲参数测量仪器校准装置仪器设备名称及编号型号规格准确度等级/不确定度生产厂示波器校准仪(No:40215) 9500 时标：4×10-5 (k=2)电压幅度：5×10-4～2×10-3(k=2)上升时间：30ps FLUKE脉冲电压表（No:80402） SF2145 10mV～±200V: 0.06%～0.5% (k=2) 南通数字多用表（No：2825A07569） 3458A ±10mV～±200V：0.001% (k=2) HP 通用时间间隔计数器 SR620 1×10-7±0.5ns 美国数字示波器(No: 2944A2772) HP54504A ΔT: 0.5% (k=2)ΔV: 1.5% (k=2) HP4 校准项目及方法4.1 外观及电性能检查4.1.1 被校仪器外观及标记应完整，不能有影响操作的机械损伤；接通电源，按说明书要求预热，具有开机自检功能的示波器应自检通过。
然后将被校示波器校准信号输出接至垂直输入端，调节前面板各控制旋钮或按钮使其波形显示稳定，同时按说明书的操作程序对前面板各旋钮功能作定性检查。
检查其功能正常，方可进行校准。
4.1.2 触发特性的检查4.1.2.1内触发（同步）检查a. 将9500的输出通过50Ω通过式负载连接到示波器的垂直输入端。
示波器设置如下：垂直方式：CH1 ON （V/div按需要设置）触发选择：正常，+极性触发源：内（CH1）水平显示：A，s/div置合适。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5-4校正方法：
5-4-1垂直轴（电压VOLTS／DIV）校正：
5-4-1-1将测试线一端接至校正器的output2输出端，一端接至待校示波器的输入端CH1。
5-4-1-2待校示波器选择DCV档，将时基线往下2格（使波形看的较清楚）。
5-4-1-3校正器选择"SQUARE WAVE 1"。
5格
50mV
0.2V
4格
0.1V
0.5V
5格
0.2V
1V
5格
0.5V
2V
4格
1V
5V
5格
2V
10V
5格
5V
20V
4格
10V
50V
5格
5-4-1-5参照上表设定好欲校验之电压值后，观察示波器波形所显示之垂直格数并计算误差值。
5-4-1-6重覆上述步骤校正其他channel。
5-4-2水平轴(时间SEC／DIV)校正：
5-4-1-4校正器和示波器设定的电压Range及显示格数参考如下表（波形放大看的较清楚）。
文件名称
示波器校正作业指导书
版本
A1
文件编号
IE-14101
示波器(Volts/Div)
校正器Amplitude
显示格数
1mV
5mV
5格
2mV
10mV
5格
5mV
20mV
4格
10mV
50mV
5格
20mV
0.1V
文件名称
示波器校正作业指导书
版本
A1
文件编号
1.目的：藉由定期校正使仪器维持其稳定性，确保产品质量。
2.范围：使用于全厂示波器的校验。
3.校正环境条件：
3-1ห้องสมุดไป่ตู้度：23℃±5℃。
3-2相对湿度：55%±20%RH。
3-3电源:220V/50Hz±5%
4.校验周期：一年
5.作业内容：
5-1校正所需设备：
5-4-2-1将测试线一端接至校正器的output2输出端，一端接至待校示波器的输入端CH1。
5-4-2-2示波器电压设为ACV 0.5V／DIV。
5-4-2-3校正器选择"PULSE TRAIN "。
5-4-2-4调整校正器和示波器的时间Range一致。
5-4-2-5设定好欲校验之时间值后，观察示波器所显示波形之水平位置，取10格之总误差量计算每格之平均误差。
5-6注意事项：
5-6-1由最小的RANGE逐一往上校正。
6.判定标准:
±4%
核准:审核:制订:
名称
厂牌
型号
附件
示波器校正器
IWATSU
SC-340
BNC测试线一条
5-2校正项目：
5-2-1垂直轴（电压VOLTS／DIV）校正。
5-2-2水平轴(时间SEC／DIV)校正。
5-3校正前准备事项：
5-3-1阅读各厂牌／型号示波器之相关资料；如：使用手册、说明书…等。
5-3-2校正用设备及待校件需先在仪校室热机0.5hr以上。
5-4-2-6重覆上述步骤校正其他channel。
5-5校正后之处理：
5-5-1拆处连接线关闭电源，并将各仪器收归定位。
5-5-2判定该校验仪器是否合格：
5-5-2-1合格：贴上校验合格标签，通知使用单位领回。
5-5-2-2不合格：贴上暂停使用标签，通知该仪器使用单位领回安排检修事宜。
5-5-2-3整理校正报告并将该仪器此次校正日期、有效日期及校验结果登录于【仪器量规设备校验/保养记录】。
