钢筋笼加工及安装技术交底
钢筋加工、焊接、钢筋笼安装技术交底
技术交底书
a.在加工场进行电弧焊接时，均应采用双面焊缝。
b.不同牌号、直径钢筋帮条的长度、搭接的长度应符合下表规定：
搭接焊或帮条焊接头构造
注：在无条件进行序号1、3 的双面焊缝电弧焊时，可采用序号2、4 的单面焊缝电弧焊。
c.焊缝长度不得小于帮条或搭接长度。
d.钢筋搭接、帮条焊接的焊缝计算厚度 h 应不小于 0.3d，焊缝宽度 b 应不小于 0.8d。
e.搭接接头钢筋的端部应预先折向一侧，搭接钢筋的轴线应位于同一直线上。
f.帮条和被焊钢筋的轴线应在同一平面上。
g.焊条的质量应符合国家现行标准的有关规定。
其型号可按下表选用。
钢筋电弧焊焊条型号
钢筋牌号焊条型
号
HPB235 E4303
HRB335 E4303
HRB400 E5003
h.焊接地线应与钢筋接触良好，不得因接触不良而烧伤主筋。
i.帮条与被焊钢筋间应采用 4 点固定；搭接焊时，应采用 2 点固定。
定位
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；
2、技术交底交至作业班组或多人签收时采用本表记录。
桩基钢筋笼加工技术交底
桩基钢筋笼加工技术交底一、工程概述在进行桩基施工时，钢筋笼的加工质量对于桩基的承载能力和稳定性至关重要。
本工程中，桩基钢筋笼的规格、型号及相关技术要求需严格按照设计图纸执行。
二、施工准备1、材料准备（1）钢筋：应选用符合设计要求及国家标准的钢筋，具备质量证明书，并按规定进行抽样检验，合格后方可使用。
（2）焊条：根据钢筋的型号和焊接方式，选择相应的焊条，焊条应有质量合格证。
2、主要机具（1）钢筋切断机、弯曲机、调直机、电焊机等。
（2）量具：钢尺、卡尺等，且应经过校验合格。
3、作业条件（1）钢筋加工场地应平整、坚实，并具备良好的排水条件。
（2）熟悉施工图纸，明确钢筋笼的尺寸、规格、数量及各项技术要求。
三、工艺流程1、钢筋调直使用调直机将弯曲的钢筋调直，确保钢筋表面无损伤，调直后的钢筋应符合设计和规范要求。
2、钢筋下料（1）根据设计图纸，计算出每种钢筋的下料长度。
（2）使用切断机将钢筋按照下料长度切断，切口应平整，不得有马蹄形或起弯现象。
3、钢筋弯曲成型（1）根据设计要求和钢筋的规格，使用弯曲机将钢筋弯曲成所需的形状。
（2）箍筋的弯钩应符合设计和规范要求，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 25 倍。
4、钢筋笼组装（1）在加强筋上按照设计间距标出主筋的位置。
（2）将主筋依次与加强筋点焊牢固。
（3）按照设计间距绑扎箍筋，箍筋与主筋应垂直，且绑扎牢固。
5、焊接（1）主筋的连接应采用焊接方式，焊接接头应符合设计和规范要求。
（2）焊接时，焊缝应饱满、光滑，不得有夹渣、气孔等缺陷。
6、质量检查（1）对加工完成的钢筋笼进行质量检查，包括钢筋的规格、数量、间距、焊接质量等。
（2）检查合格后，填写质量检验记录。
四、质量标准1、主控项目（1）钢筋的品种、规格、数量应符合设计要求。
（2）钢筋的焊接质量应符合设计和规范要求，焊缝表面应平整、光滑，不得有裂纹、夹渣、气孔等缺陷。
2、一般项目（1）钢筋的间距、长度、弯曲角度等应符合设计和规范要求。
钢筋笼制作及安装三级技术交底.pptx
第32页/共34页
让世界更畅通让生活更美好让城市更宜居
第33页/共34页
感谢您的观看。
第34页/共34页
第30页/共34页
Contents
第31页/共34页
1、注意对钢筋连接套和已套丝钢筋丝扣的成品保护，不得损坏丝扣，丝扣上不得粘有水泥浆等污物。2、钢筋笼制作完成后应整齐存放，上盖下垫，以防下雨腐蚀钢筋。3、切割下的钢筋废料放入现场专用垃圾池内，用于钢筋丝扣的保护帽及时回收，不得随地乱扔。4、加强对套丝机的保养,在维护及维修时,在套丝机下放置接油槽。5、套丝过程中的废水集中收集过滤，统一排放至污水井。
第26页/共34页
第27页/共34页
第28页/共34页
3、钢筋笼安装（1）底笼移至桩基护筒口，钢筋笼放入孔中时应将每节的十字支撑取掉，放入孔中后用临时用两根I10作扁担卡住，两根扁担强度必须满足钢筋笼最大重量1.5倍以上。（2）再吊起第二节钢筋笼就位与下节对接；根据标记将上下两节钢筋笼主筋一一对接，人工管钳拧上套筒。要求上下主筋对接间距不得超过1mm，套筒必须将标准丝拧满，同时给声测管加注清水，注水完毕后，连接上下两节声测管，使用液压钳挤压声测管连接接头。再安装对接主筋部位螺旋钢筋。对接完成后吊车吊起第二节钢筋笼并取出支架继续下沉，下沉过程中必须对声测管进行加固处理。（3）依此法吊放与对接第三节钢筋笼直到吊放完毕。（4）钢筋笼顶笼上端，应根据钢筋骨架长度、孔深、枕木高度等设置吊筋。为防止浇筑混凝土时钢筋笼上浮，可用型钢或钢管将钢筋笼骨架与护筒临时焊接，待混凝土初凝时拆除。
第12页/共34页
套筒长度
长丝
标准丝
第13页/共34页
2、钢筋笼主筋下料长度确定已知桩基桩长为38m，桩径为1.2，钢筋笼长度为39.4，主筋N1为6根，长度为钢筋笼长度，主筋N1a为6根，长度为32.4。原材钢筋长度为定尺9m一根，钢筋接头按错开1m长度布置，同一断面上接头数量不大于主筋根数的50％。求钢筋笼应按照几个节段制作，钢筋笼每根主筋下料长度和根数。
钢筋笼制作安装安全技术交底
一、安全技术交底1.1一般要求：1、施工前组织现场所有施工人员和各班组进行安全教育，针对现场可能出现的危险源，制定相应的安全防范措施。
遵循“安全第一，预防为主”安全方针，确实履行安全职责，树立安全意识。
2、现场人员必须佩戴安全帽，穿胶水鞋，电焊工工作时必须佩戴防护罩。
施工过程中严禁人员进入孔内作业。
钻具悬空时，严禁下方有人。
3、泥浆池周围必须设有防护设施。
成孔后，暂时不进行下道工序的孔必须设有安全防护设施。
夜间设警示灯。
4、导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），并且要求能保证人员的安全。
5、施工现场的临时用电应符合现行行业标准《施工现场临时用电安全技术规范》的相关规定。
电源线路、电箱接线正确，绝缘可靠，接地牢固，漏电保护器灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的要求。
使用的电箱要求箱内无杂物，有锁，有防雨设施，做到“一机一闸一漏”。
电缆通过行走通道时要穿管。
值班电工应做好日常的巡查工作，防止出现电线破皮现象。
水上钻孔作业时要避免出现电缆过水现象。
配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电保护器。
6、挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。
7、水泥砼运输车进出场必须打开转向灯，入场后倒车必须设专人指挥。
8、吊车及钻机工作之前必须进行机械安全检查。
9、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。
10、现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。
1.2施工过程要求：1、遵守各机械的安全操作规程。
钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。
2、导管安装注意：导管对接必须注意手的位置，防止手被导管夹伤。
3、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，制作完成的节段钢筋笼滚动前检查滚动方向上是否有人，防止人员被砸伤。
钢筋笼施工技术交底书
施工技术交底书
技术交底内容：
1.技术交底范围
XX高速公路项目钻孔桩钢筋笼加工。
2.设计情况
3.开始施工的条件及施工准备工作
3.1施工机械准备
准备直螺纹剥肋滚丝机、锯床、滚笼机、电焊机、吊车等相关施工机械。
4.2施工材料准备
准备HRB400625钢筋、HPB300610钢筋、615Omm定位块、Φ25通规、“25止规、D=53mm,壁厚3mm声测管等材料。
3.3资源配置
3.3.1人员配置如下表：
（2）采用扭矩扳手进行正反丝直螺纹套筒连接，使用前先将扭矩扳手力矩值调至260N∙m,连接套筒的位置、规格和数量应符合设计要求。
6.
(1)在施工现场设置安全标识牌，进入现场人员一律佩戴安全帽作业。
(2)各种操作机械应具有操作合格证，对机械操作人员要建立档案，专人管理。
严格执行工作前检查、工作中注意观察、工作后检查保养。
保持机械操作室整洁，不带病、超负荷运转。
(3)电焊工、钢筋工等作业人员必须持证上岗，遵守钢筋机械安全操作规程。
(4)电焊机外壳必须做保护接零，其电源的装、拆均应由电工进行，非电工不得进行装、拆电源。
(5)电焊机要设单独的开关箱，执行“一机一闸一漏一箱”制，开关箱应要防雨，拉合开关时应侧向操作。
(6)焊钳与焊把线必须绝缘良好，连接牢固更换焊条应戴手套,在潮湿地点工作，应站在绝缘胶板上。
(7)焊把线、地线禁止与钢丝绳接触，更不能用钢丝绳代替地线，所有地线接头必须连接牢固。
7.成品保护措施
交底人：复核人：接收人：日期：。

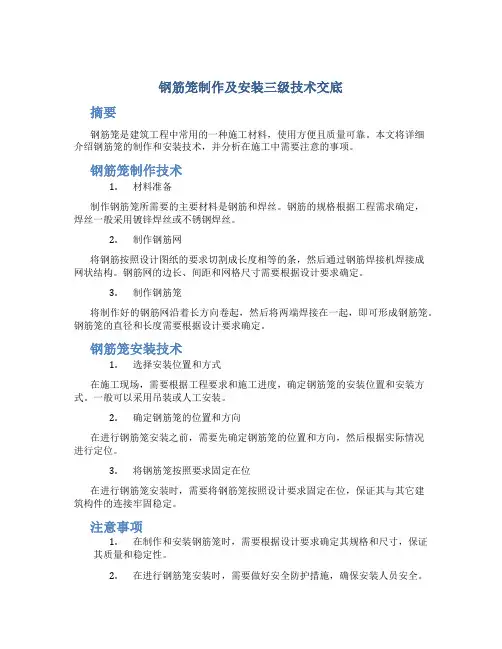

钢筋笼制作及安装三级技术交底
钢筋笼制作及安装三级技术交底摘要钢筋笼是建筑工程中常用的一种施工材料，使用方便且质量可靠。
本文将详细介绍钢筋笼的制作和安装技术，并分析在施工中需要注意的事项。
钢筋笼制作技术1.材料准备制作钢筋笼所需要的主要材料是钢筋和焊丝。
钢筋的规格根据工程需求确定，焊丝一般采用镀锌焊丝或不锈钢焊丝。
2.制作钢筋网将钢筋按照设计图纸的要求切割成长度相等的条，然后通过钢筋焊接机焊接成网状结构。
钢筋网的边长、间距和网格尺寸需要根据设计要求确定。
3.制作钢筋笼将制作好的钢筋网沿着长方向卷起，然后将两端焊接在一起，即可形成钢筋笼。
钢筋笼的直径和长度需要根据设计要求确定。
钢筋笼安装技术1.选择安装位置和方式在施工现场，需要根据工程要求和施工进度，确定钢筋笼的安装位置和安装方式。
一般可以采用吊装或人工安装。
2.确定钢筋笼的位置和方向在进行钢筋笼安装之前，需要先确定钢筋笼的位置和方向，然后根据实际情况进行定位。
3.将钢筋笼按照要求固定在位在进行钢筋笼安装时，需要将钢筋笼按照设计要求固定在位，保证其与其它建筑构件的连接牢固稳定。
注意事项1.在制作和安装钢筋笼时，需要根据设计要求确定其规格和尺寸，保证其质量和稳定性。
2.在进行钢筋笼安装时，需要做好安全防护措施，确保安装人员安全。
3.对于安装位置和方式的选择，需要考虑施工进度和施工要求，保证施工质量和效率。
本文详细介绍了钢筋笼的制作和安装技术，并分析了在施工中需要注意的事项。
在实际工程中，需要根据具体情况进行选择和调整，保证施工质量和进度。
技术交底(钢筋笼制作与安装)
（3）焊接接头的焊缝要饱满，表面平顺，无缺口、裂纹和较大的金属焊瘤，用小锤敲击接头时，钢筋应发出与基本钢材同样的清脆声。
（4）为保证灌注桩的保护层厚度，采用钢筋“耳朵”的方法。钢筋“耳朵”焊在骨架主筋外侧，间距2～4m。控位钢筋采用Φ10圆钢焊接在主筋上，焊接采用双面焊，满足最小焊接长度5d。控位钢筋沿主筋方向间距2m交错布置，与圆平齐方向为每圈3根均匀布置。
（6）改变工作盘旋转方向时，必须在停机后进行，即从正转—停—反转，不得直接从正转—反转或从反转—正转；
（7）弯曲机运转中严禁更换芯轴、成型轴和变换角度及调速，严禁在运转时加油或清扫；
（8）弯曲钢筋时，严格依据使用说明书要求操作，严禁超过该机对钢筋直径、根数及机械转速的规定；
（9）严禁在弯曲钢筋的作业半径内和机身不设固定销的一侧站人；
起吊过程中，不得使钢筋笼产生不可恢复的变形，下笼时，人工轻轻扶持，对准孔位，垂直缓慢下放，避免碰撞孔壁，吊放过程中注意钢筋笼受力筋的方向正确。由测量人员严格控制笼顶标高，达到设计标高后固定吊杠。
六、施工安全防护事项
（1）进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣；
（2）作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；
（2）对盾构端头竖向7m范围内钢筋采用玻璃纤维筋部分，玻璃纤维筋主筋之间采用钢制U型卡连接，连接长度不小于1.12m，连接方法见下图3-1。钢筋与玻璃纤维筋之间的连接应进行连接抗拉力试验，以确定U型卡的紧固扭矩，紧固力矩值不小于50N·m。玻璃纤维筋尽量采用通长主筋和完整箍筋，如必需连接，连接前需与厂家联系，由玻璃纤维筋厂家指导施工。
桩钢筋笼安全技术交底模板
一、交底目的为确保桩钢筋笼制作和安装过程中的安全，防止事故发生，提高施工质量和效率，特进行本次安全技术交底。
二、交底内容1. 人员要求（1）所有参与桩钢筋笼制作和安装的作业人员必须经过专业培训，持有相关操作证书。
（2）作业人员应身体健康，无妨碍施工的疾病。
（3）新入职的学徒工应在师傅的指导下进行工作。
2. 施工现场要求（1）施工现场应保持整洁，清除杂物，确保作业空间安全。
（2）施工现场应配备必要的安全设施，如安全帽、安全带、防护眼镜等。
（3）施工现场应设置明显的警示标志，如“危险区域”、“禁止通行”等。
3. 钢筋笼制作要求（1）钢筋笼加工前，应仔细核对设计图纸，确保钢筋规格、长度、间距等符合要求。
（2）钢筋表面应无油渍、漆污、水泥浆等，如有应清除干净。
（3）钢筋应平直，无局部弯曲，成盘的钢筋和弯曲的钢筋应调直。
（4）钢筋调直采用钢筋调直机进行操作，严格按照安全操作规程进行。
4. 钢筋笼安装要求（1）钢筋笼安装前，应检查基础混凝土强度是否符合要求。
（2）钢筋笼吊装前，应检查吊装设备是否完好，吊装方案是否合理。
（3）吊装过程中，下方严禁站人，确保安全。
（4）钢筋笼安装到位后，应进行自检和互检，确保安装质量。
5. 安全注意事项（1）雷雨天气严禁进行露天操作，预防雷击事故。
（2）钢筋断料、配料、弯料等工作应在钢筋加工棚内进行，不宜在绑机现场进行。
（3）搬运钢筋时要留意四周有无障碍物、架空电线和其他临时电气设备，防止碰撞电线或发生触电事故。
（4）高空作业时，不得将钢筋集中堆在模板和脚手板上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。
（5）钢筋笼制作必须有确定的场地，不同规格钢筋应分开堆放。
三、交底时间本次安全技术交底时间为____年____月____日。
四、交底负责人交底负责人：____（职务）五、被交底对象被交底对象：____（部门或班组）六、执行与监督1. 所有参与桩钢筋笼制作和安装的作业人员必须严格执行本安全技术交底内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中交一航施表6.1
分项工程施工技术交底通知单
施工单位：中交第一航务工程局有限公司蒙华铁路MHTJ-1标段项目经理部编号：
施工程序及操作要点
三、施工工艺及施工方法
1、施工工艺流程
钢筋笼工艺流程图如下：
2、施工方法
采用滚焊机制作钢筋笼骨架，人工焊接加强箍筋，钢筋笼运输采用平板车运输，钢筋笼安装采用25t吊车进行竖向安装（焊接）。
四、施工工艺细则及操作要点
1、主筋加工
本桥钢筋笼采用通长一节笼子，滚焊机加工钢筋前，应提前采用闪光对焊将N1主筋接长。
计算切割钢筋长度时，需考虑闪光对焊对钢筋长度的损耗。
主筋放于滚焊机料架时，相邻两个钢筋焊接头应错开，同一截面接头不到多于50%。
主筋加工效果见下图。
合格
不合格
钢筋原材料进场
主筋闪光对焊连接
原材料取样检测
主筋布置于滚焊机
加强箍筋焊接
骨架成型
焊接箍筋
验收
运输至现场吊装（焊接垫块）
单节完成
施
工
程
序
及
操
作
要
点
3、加强箍筋焊接
箍筋末端要留有弯钩，弯钩的曲直率及弯曲长度需符合设计要求，钢筋末端搭接采用双面焊接，搭接长度不小于5d=11cm。
在主筋上标记出加强箍筋位置，箍筋间距2m，将焊接好的加强箍筋至于钢筋笼骨架内，扶正加强箍筋后，校正其与主筋的垂直度，然后点焊。
加强箍筋与主筋连接全部焊接。
4、钢筋笼运输及安装
钢筋笼制作完成后，骨架由门式起重机吊至运输车上。
为了保证骨架起吊时不变形，骨架吊装前用钢丝绳固定在提前做好的8m工字钢骨架(工
字钢中间切割预留口)上，钢筋笼骨架与工字钢四点加固，且加固长度一致，保持骨架与工字钢水平平行。
骨架与工字钢固定好后，门式起重机两点起
吊工字钢，平稳吊至运输车上。
图4-2 钢筋笼起吊示意图
钢筋笼运输至现场后利用25t汽车吊安装，起吊钢筋笼时，吊点设在加强箍筋处。
吊钢筋笼采用2点起吊，第一点设在钢筋笼顶部，第二点设
在钢筋笼底部，钢筋笼顶端（第一点）设扁担，用钢丝绳扣在两端的加强
箍筋上。
起吊时先提升第一吊点，使钢筋骨架稍稍提起，再提起第二吊点，待钢筋骨架离开原有存放面，继续提升第二点，顶端提升，待钢筋笼角度
垂直地面时，吊住底端的钢丝绳慢慢降低解掉底端钢丝绳，并送至孔口。
钢筋笼下放时尽量竖直轻放、慢放，遇障碍物可慢起慢落使之下落，无效时，立即停止下落，查明原因后再安装。
不允许高起猛落，强行下放，防止碰撞孔壁而引起坍塌。
10、卸笼11、降下支撑架
支撑架降下归位。
把加工好的钢筋笼
移离支撑架。
12、移动盘归位
移动盘归位，准备生
产下一个笼子。
