框架柱钢筋位移处理方案

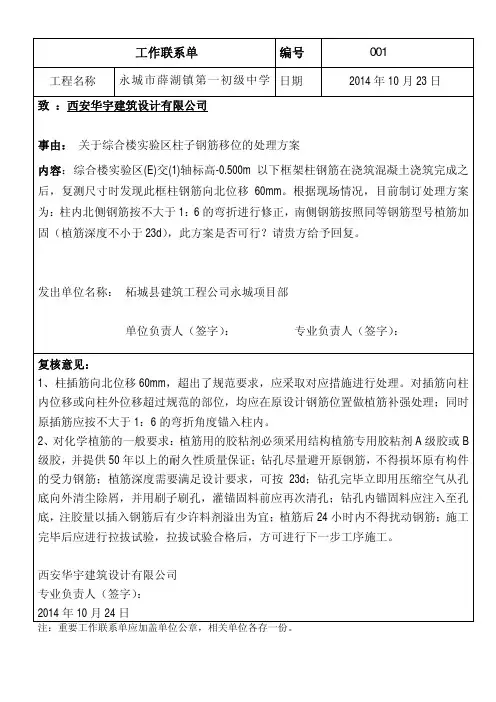

柱钢筋偏位工作联系单
工作联系单编号001 工程名称永城市薛湖镇第一初级中学日期 2014年10月23日
致：西安华宇建筑设计有限公司
事由：关于综合楼实验区柱子钢筋移位的处理方案
内容：综合楼实验区(E)交(1)轴标高-0.500m以下框架柱钢筋在浇筑混凝土浇筑完成之后，复测尺寸时发现此框柱钢筋向北位移60mm。
根据现场情况，目前制订处理方案为：柱内北侧钢筋按不大于1：6的弯折进行修正，南侧钢筋按照同等钢筋型号植筋加固（植筋深度不小于23d），此方案是否可行？请贵方给予回复。
发出单位名称：柘城县建筑工程公司永城项目部
单位负责人（签字）：专业负责人（签字）：
复核意见：
1、柱插筋向北位移60mm，超出了规范要求，应采取对应措施进行处理。
对插筋向柱内位移或向柱外位移超过规范的部位，均应在原设计钢筋位置做植筋补强处理；同时原插筋应按不大于1：6的弯折角度锚入柱内。
2、对化学植筋的一般要求：植筋用的胶粘剂必须采用结构植筋专用胶粘剂A级胶或B 级胶，并提供50年以上的耐久性质量保证；钻孔尽量避开原钢筋，不得损坏原有构件的受力钢筋；植筋深度需要满足设计要求，可按23d；钻孔完毕立即用压缩空气从孔底向外清尘除屑，并用刷子刷孔，灌锚固料前应再次清孔；钻孔内锚固料应注入至孔底，注胶量以插入钢筋后有少许料剂溢出为宜；植筋后24小时内不得扰动钢筋；施工完毕后应进行拉拔试验，拉拔试验合格后，方可进行下一步工序施工。
西安华宇建筑设计有限公司
专业负责人（签字）：
2014年10月24日
注：重要工作联系单应加盖单位公章，相关单位各存一份。
钢筋偏位处理方案
钢筋偏位处理方案
钢筋偏位是指钢筋在混凝土结构中没有按照设计要求的位置布置，导致结构的使用性能和安全性能受到影响。
钢筋偏位问题在实际工程中较为普遍，主要原因包括施工错误、材料问题以及设计不合理等。
为解决钢筋偏位问题，需要采取相应的处理方案。
以下是一些常用的处理方案：
1.加固措施：对于偏位较小且不影响结构安全性能的情况，可以采取加固措施。
例如，在钢筋周围加垫片或采用耐碱玻璃纤维布包扎，以增加钢筋的粘结性能。
2.更换钢筋：对于偏位较大或者存在质量问题的钢筋，应及时更换。
更换钢筋时需要注意与原有结构的连接方式和长度等参数的匹配，以确保结构的连续性和稳定性。
3.重做构件：对于偏位问题较为严重且无法通过加固或更换钢筋解决的情况，可能需要重做相关构件。
在进行重做之前，需要进行结构的全面评估，以确定重做工程的范围和具体方案。
4.纠正措施：在施工过程中发现钢筋偏位问题时，应立即采取纠正措施以防止问题进一步恶化。
纠正措施包括重新布置钢筋、调整模板等，以确保施工符合设计要求。
5.加强监管：建立健全的施工监管制度，加强对施工现场的监督和管理，严格执行施工规范和设计要求。
加强对施工人员的培训和教育，提高其对钢筋偏位问题的认识和处理能力。
在处理钢筋偏位问题时，需要与设计师、施工单位和监理单位等相关方进行充分的沟通和协商。
通过合作和共同努力，可以确保钢筋偏位问题得到有效解决，提高工程质量和安全性能，保证结构的正常使用。
柱筋偏位处理措施
柱钢筋偏位处理措施编制依据GB502０4-200２《混凝土结构工程施工质量验收规范》GB５0010—200２《混凝土结构设计规范》GB５001１—20０２《建筑抗震设计规范》JGJ18—96 《钢筋焊接及验收规范》ＪＧＪ1０7—200３《钢筋机械连接通用技术规程》GB１499 《钢筋混凝土用热轧带肋钢筋》一、柱钢筋质量存在得问题砼浇捣完毕后，项目部在经过轴线测量放线检查发现部分柱竖向钢筋存在定位偏移得现象,个别柱筋严重偏出柱边线。
钢筋质量问题产生原因分析:1、框架柱、剪力墙得模板支撑系统刚度不足，在浇筑砼得过程中产生歪斜，造成个别构件连同竖向钢筋单向倾斜或偏移，梁柱节点模板位置不准确或模板不垂直，同样会产生钢筋偏位现象。
2、梁柱节点内钢筋密集，柱筋被梁筋挤歪，造成柱上端伸出得主筋偏位，排列间距不能满足设计要求３、剪力墙上部水平钢筋或柱子上部定位箍筋绑扎不牢固，浇筑振捣砼时，各竖向钢筋受冲击而出现不规则得移位。
４、砼浇筑时，单方向下料将剪力墙或柱得竖向钢筋挤向一边，造成钢筋移位.5、在绑扎框架柱箍筋时,没搭设脚手架,而直接攀扶在已绑好得箍筋上绑扎上部柱箍筋，造成独立柱主筋骨架扭曲，给模板系统增加了附加力,尤其钢筋直径较大、箍筋密集时，严重影响模板得垂直度与几何尺寸,造成钢筋偏位.二、竖向钢筋偏位质量通病得防治措施1、在框架柱、剪力墙得模板支撑系统搭设前,宜在现浇砼楼面上预埋12得钢筋头作为支点,间距不大于1m并使斜支撑与支点有牢固得连接，起到撑顶、反拉与调节垂直度得多用。
2、在梁节点钢筋密集处,在柱与梁顶交界处，框架柱、暗柱增加一个限位箍筋并与梁得箍筋电焊固定，并沿柱高临时绑扎间距不大于5０0mm得箍筋,确保节点处柱筋在浇砼时不会发生偏位。
3、加强砼现场浇筑管理工作,认真执行技术交底,浇砼要均匀下料,分层浇筑与振捣,这样既能保证砼得施工质量，又可减小对钢筋骨架得冲击力，从而达到防止柱筋偏位得目得。
框架结构的内力和位移计算(精)
假定： （1）平面结构假定； （2）忽略柱的轴向变形； （3）D值法考虑了结点转角， 假定同层结点转角相等
2019/3/19
27
D 值法
计算方法 1、D值——修正抗侧刚度的计算 水平荷载作用下，框架不仅有侧移， 且各结点有转角，设杆端有相对位 移 ，转角 、 ，转角 1 2 位移方程为：
2019/3/19
22
反弯点法
2、剪力的计算 根据假定1：
V1 j d1 j j
Vij d ij j
Vij , d ij
——第j层第I根柱的剪力及其抗侧刚度
第j层总剪力
V pj
Vpj V1 j V2 j Vmj
2019/3/19 23
反弯点法
V1 j
第j层各柱剪力为
M ( z) N B
M(z)——上部水平荷载对坐标Z力矩总和 B——两边柱轴线间的距离
N
2019/3/19 44
柱轴向变形产生的侧移
N j
任意水平荷载下柱轴向变形产生的第j层处侧移 把框架连续化，根据单位荷载法：
2 ( NN / EA)dz
N j 0
Hj
N ( H j z) / B
框架结构的内力和位移计算荷载和设计要求51计算简图计算简图计算简图计算简图计算简图52竖向荷载作用下的近似计算方法分层法分层法分层法分层法力学知识回顾分层法计算过程构件弯矩图53水平荷载作用下内力近似计算方法反弯点法反弯点法弯点法反弯点法反弯点法反弯点法反弯点法反弯点法54水平荷载作用下内力近似计算方法d55水平荷载作用下侧移的近似计算梁柱刚度比k中柱
2019/3/19
9
计算简图
二、结构构件的截面抗弯刚度 考虑楼板的影响，框架梁的截面抗弯刚度应适当提高 现浇钢筋混凝土楼盖： 中框架：I＝2I0 边框架：I＝1.5I0 装配整体式钢筋混凝土楼盖： 截面形式选取： 框架梁跨中截面： 中框架：I＝1.5 I0 T型截面 边框架：I＝1.2 I0 框架梁支座截面： 装配式钢筋混凝土楼盖： 矩形截面 中框架：I＝I0 边框架：I＝I0 注：I0为矩形截面框架梁的截面惯性矩
房屋主体框架梁移位处理方案
************************工程***********⑤～⑥轴楼梯间梯梁(TL4)处理措施施工单位编制人：施工单位审核人：二零一一年十一月三十日目录1 编制说明 (3)2 施工准备 (3)3 处理方法 (3)3.1 处理流程 (3)3.2 施工过程 (3)3.3梯梁(TL4)处理示意图 (4)1 编制说明本方案所指梯梁是指*******位于A轴上交⑤～⑥轴的中间休息平台楼梯梁四（TL4）；************⑤～⑥轴楼梯间施工过程中，由于安装模板时一时疏忽，造成⑤～⑥轴交A轴上的楼梯梁（TL4）往南移位15cm，移位后造成楼梯间窗户（C-2）无法正常安装，为保证楼梯间正常使用功能及满足立面装饰的要求，根据现场实际情况制定本处理措施。
2 施工准备2.1配备机具及材料见下表：2.2 人员配备见下表：3 处理方法3.1 处理流程3.2 施工过程3.2.1楼梯梁凿除：使用空压机将楼梯梁（TL4）凿除，凿除范围包括楼梯梁（TL4）及其内侧250mm宽休息平台板，施工时保护好靠柱边混凝土，保护好可继续使用的钢筋。
3.2.2切除废弃钢筋：楼梯梁及板混凝土凿除后，保留靠梯梁内侧一排纵向钢筋（共有三排纵向钢筋），施工时使用乙炔切断废弃钢筋，其中废弃的两排梁纵向钢筋切至柱边，所有板钢筋切至梁边内侧25mm处（保留钢筋保护层厚度）。
3.2.3基层处理：待所有废弃钢筋切除完毕后，使用凿子把拟施工的楼梯梁（TL4）与混凝土板边接缝处凿毛、柱边接缝处凿毛。
3.2.4纵向钢筋植筋、箍筋绑扎：以该梁往北平移15cm后的钢筋位置植入二排纵向钢筋（B16钢筋共4根，要求植入柱子内深度不小于15cm），用A8@100箍筋使新植入二排纵向钢筋与保留下的一排纵向钢筋组成钢筋骨架。
3.2.5梁底砌体施工：钢筋骨架绑扎完成后，在楼梯梁（TL4）下使用MU10粘土多孔砖、M10水泥砂浆砌筑至梁底，墙体遇窗口位置留洞；施工时要求组砌方式正确、砂浆灰缝在8—12mm范围内，上下皮砖砖缝错开1/4砖长。
钢筋偏位如何处理
钢筋偏位如何处理一、现浇结构(柱、墙)钢筋偏位处理方案；1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。
2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时。
按国标图集16G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。
3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。
4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理。
5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。
植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。
规格同原钢筋。
所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。
植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。
植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。
植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。
钢筋偏位常见的处理办法
钢筋偏位常见的处理办法现浇结构（柱、墙）钢筋偏位处理方案1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。
2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时。
按国标图集16G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。
3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。
4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理。
5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。
植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。
规格同原钢筋。
所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。
植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。
植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。
植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。
钢筋偏位的几种处理办法
钢筋偏位的几种处理办法一、现浇结构(柱、墙)钢筋偏位处理方案1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。
2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时。
按国标图集16G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。
3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。
见图2。
4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理，见图3。
5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。
植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。
规格同原钢筋。
所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。
植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。
植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。
植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金利置业集团有限公司：昌隆工程咨询有限公司：20xx年10月11日上午，我项目部经过对45#楼一层墙柱放线复核时发现，○b轴交○24轴、○29轴、○30轴处3个墙柱竖向钢筋均存在向西侧偏移达到3.5～5cm的现象，位置如下图所示：略
项目有关管理人员及时向在场监督巡查的监理与业主单位人员如实反映了具体情况，并客观地分析了产生此类状况的原因，可能是由于地下室墙柱定位的偏差、放线尺寸的偏差、浇筑砼时泵管的侧向冲击、现场监督管理不到位等种种原因,直接导致次此处墙柱发生竖向外侧较大偏移。
我单位严格遵照建设工程质量验收管理程序及规范，按照建设及监理单位要求，及时安排钢筋班组拆除墙柱一米以下箍筋，经过与业主与监理协商研究拟做如下整改措施：
一、存在问题原因分析
这次出现工程质量问题，主要原因是由于管理人员责任没有落实到位，施工过程质量控制不严格，对工作不够认真，没有责任心，对质量意识不够重视，更没有做到事前预防、事中控制，而造成以上墙柱的偏移。
二、对以上质量问题按照业主要求采用如下方法处理：将西侧的墙柱纵向钢筋打弯，采取结构植筋的方法在原纵筋外侧进行钻孔植筋加固处理，墙柱的东侧在原竖向钢筋内侧也同时进行植筋，严格按照规范规定植筋深度h≥15d，植筋规格同原钢筋。
所植钢筋需要与原有打弯的竖向钢筋绑扎搭接在一起。
植筋所用锚固胶的锚固性能与质量符合规范要求，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。
植筋时先把混凝土表面清理干净，用直径16的钻头钻孔时，在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋所采用的植筋胶应有合格证；同时，打孔深度及清孔均须验收合格才允许进行植筋工序施工。
植筋孔内应清理干净，防止浮灰影响锚固力。
化学植筋置入锚孔后，在固化完成前，应按照厂家所提供的养生条件进行固化养生，固化期间禁止扰动。
待完全固化后强度符合要求后再进行箍筋绑扎及上部结构钢筋的绑扎。
三、预防及控制措施
1、今后施工过程中将严格落实质量管理责任制，严格落实质量检查复查制度，对工程质量从严要求。
2、每次浇筑混凝土前项目部安排专人进行轴线的检查复核工作，并由施工班组挑选经验丰富的工人进行钢筋校正，并在浇筑混凝土过程中在施工现场挂牌明确看守责任人。
混凝土浇捣过程中要由看筋人随时检查钢筋位置，及时校正，尽量不碰撞钢筋，严禁砸压、踩踏钢筋和直接顶撬钢筋。
砼浇注后，应立即检查、校正、固定，防止偏位，特别对框架柱及剪力墙的钢筋，更要严格检查，发现问题及时纠正。
3、钢筋安装绑扎必须牢固，固定钢筋措施可靠有效。
为使保护层厚度准确，垫块要沿主筋方向摆放，位置、数量准确。
4、项目部管理人员必须严格按照图纸及有关图集和规范要求执行，对各项施工质量过程进行监控。
要求各班组长加强管理，组织好交接检验收工作，以防类似问题的发生。
对于施工过程中，未严格按照上述要求执行的，项目部质检人员按要求不允许混凝土浇筑。
5、在进行墙柱定位测量放线时，严格按照《工程测量规范》精确放线，严格复测，从而保证定位轴线的准确性。
6、在拼装柱模板前,应该对柱子钢筋进行一次检查和校正,在浇筑混凝土前对模板上口纵筋的固定情况再作一次复查,以确保柱子外伸纵筋不发生偏移；模板几何尺寸严格控制，精确支模。
7、在梁、板混凝土浇筑前,对柱子的外伸纵筋也要绑扎一定数量的定位箍筋,绑扎要牢固或适当点焊,使钢筋骨架具有较好的稳定性。
现浇钢筋混凝土柱施工时，为防止振动棒伸入柱内将柱纵筋挤偏；项目值班人员应指导工人正确使用振动棒，在振动柱子混凝土时尽量保持柱纵筋的垂直度，与此同时，也可适当增加保护层垫块，保持纵筋的垂直度。
8、通报所有项目施工管理人员，引以为戒，警钟长鸣，对自己的岗位职责进行一次全面深入的检查。
进一步增强全体人员的质量意识。
以上整改处理施工方案报请业主与监理公司审核并监督实施，我公司认真组织严格执行并已经完成整改处理，经验收合格后继续下道工序施工！
中太建设有限公司金利国际城项目部
20xx年10月13日。
