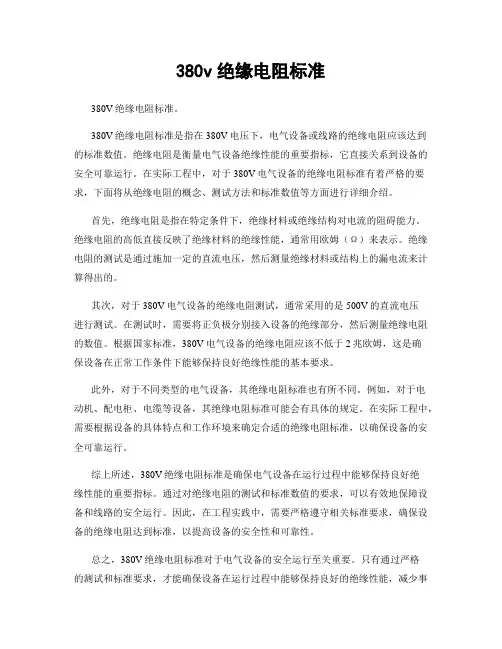

380v绝缘电阻标准
380v绝缘电阻标准380V绝缘电阻标准。
380V绝缘电阻标准是指在380V电压下，电气设备或线路的绝缘电阻应该达到的标准数值。
绝缘电阻是衡量电气设备绝缘性能的重要指标，它直接关系到设备的安全可靠运行。
在实际工程中，对于380V电气设备的绝缘电阻标准有着严格的要求，下面将从绝缘电阻的概念、测试方法和标准数值等方面进行详细介绍。
首先，绝缘电阻是指在特定条件下，绝缘材料或绝缘结构对电流的阻碍能力。
绝缘电阻的高低直接反映了绝缘材料的绝缘性能，通常用欧姆（Ω）来表示。
绝缘电阻的测试是通过施加一定的直流电压，然后测量绝缘材料或结构上的漏电流来计算得出的。
其次，对于380V电气设备的绝缘电阻测试，通常采用的是500V的直流电压进行测试。
在测试时，需要将正负极分别接入设备的绝缘部分，然后测量绝缘电阻的数值。
根据国家标准，380V电气设备的绝缘电阻应该不低于2兆欧姆，这是确保设备在正常工作条件下能够保持良好绝缘性能的基本要求。
此外，对于不同类型的电气设备，其绝缘电阻标准也有所不同。
例如，对于电动机、配电柜、电缆等设备，其绝缘电阻标准可能会有具体的规定。
在实际工程中，需要根据设备的具体特点和工作环境来确定合适的绝缘电阻标准，以确保设备的安全可靠运行。
综上所述，380V绝缘电阻标准是确保电气设备在运行过程中能够保持良好绝缘性能的重要指标。
通过对绝缘电阻的测试和标准数值的要求，可以有效地保障设备和线路的安全运行。
因此，在工程实践中，需要严格遵守相关标准要求，确保设备的绝缘电阻达到标准，以提高设备的安全性和可靠性。
总之，380V绝缘电阻标准对于电气设备的安全运行至关重要。
只有通过严格的测试和标准要求，才能确保设备在运行过程中能够保持良好的绝缘性能，减少事故的发生，保障人身和设备的安全。
因此，在工程实践中，需要重视对绝缘电阻的测试和标准的遵守，以确保设备的安全可靠运行。
绝缘电阻标准
绝缘电阻标准绝缘电阻是指电气设备或电气元件之间的绝缘材料所具有的电阻，它是保证电气设备安全可靠运行的重要指标之一。
绝缘电阻标准是指在特定条件下，对绝缘电阻进行测试和评定的标准规定。
在电气设备制造、安装和维护过程中，严格遵守绝缘电阻标准是保障设备安全运行的重要保障。
首先，绝缘电阻标准的制定是基于国家相关法律法规和标准的要求，同时也考虑了电气设备的特性和使用环境。
在制定绝缘电阻标准时，需要考虑设备的额定电压、绝缘材料的特性、环境温度和湿度等因素，以确保标准的科学性和实用性。
其次，绝缘电阻标准对测试方法和要求进行了详细规定。
测试方法包括使用绝缘电阻测试仪进行测试，测试时需要断开设备的电源，并按照标准规定的电压进行测试。
同时，标准还规定了测试的时间和环境条件，以保证测试结果的准确性和可比性。
另外，绝缘电阻标准还对测试结果的评定进行了规定。
根据标准规定的测试结果，对设备的绝缘电阻进行评定，判断是否符合要求。
如果测试结果不符合标准要求，需要进行相应的处理措施，以确保设备的安全可靠运行。
此外，绝缘电阻标准还规定了设备绝缘电阻的定期检测和记录要求。
在设备的制造、安装和维护过程中，需要按照标准规定的周期对设备的绝缘电阻进行定期检测，并将测试结果进行记录。
这些记录是设备安全运行的重要依据，也是监督和管理的重要依据。
综上所述，绝缘电阻标准是保证电气设备安全可靠运行的重要保障，严格遵守绝缘电阻标准是电气设备制造、安装和维护过程中的重要工作。
只有严格按照标准要求进行测试和评定，定期检测和记录绝缘电阻，才能保证设备的安全可靠运行，确保人身和财产的安全。
因此，各相关单位和人员都应该加强对绝缘电阻标准的学习和理解，严格执行标准要求，为电气设备的安全运行提供有力保障。
配电线路规范要求详解
一线路装置要求1. 线路装置应有足够的绝缘强度，能满足相间和相对地的绝缘要求。
2. 导线和电缆安装敷设应根据《民用建筑电线电缆防火设计规范》（DGJ08-93-2002)的规定。
3. 低压线路在敷设完工以后接电之前，应进行绝缘电阻测量：用500V摇表测量线路装置的每一分路以及总熔断器和熔断器之间的线段导线间和导线对大地间绝缘电阻，对新建线路装置的绝缘电阻不应小于0.5MΩ。
对运行中的线路可适当降低绝缘电阻，但不应小于下列数值：相对零或地≥0.22MΩ；相对相≥0.38MΩ；对于36V安全低压线路，绝缘电阻也不应小于0.22MΩ。
4. 线路装置必须按规程装设，并符合安全技术要求，布线合理、安装牢固、便于维修、还要美观整齐。
5. 低压电气设备的绝缘性能，通常是采用测量绝缘电阻和进行耐压试验来判断。
6. 选择导线，一般要考虑三个因素：长期工作允许电流，机械强度和线路电压降在允许范围内，还要和断路器相配合。
低压供电线路导线选择1. 对于照明及电热负荷，导线安全载流量（A）≥所有电具的额定电流之和。
2. 对于动力负荷，当使用一台电动机时，导线安全载流量（A）≥电动机的额定电流。
3. 当使用多台电动机时，导线安全载流量（A）≥容量最大的一台电动机额定电流+其余电动机的计算负荷电流。
4. 三相四线制中性线的载流量应为相线载流量的50%及以上，当用电负荷大部分为单相设备时或二相三线以及单相线路的中性线载面与相线相同。
5. 采用可控硅调光的三相四线或二相三线配电线路，其N线或PE线的截面不应小于相线截面的2倍。
6. 对于配电线路还应考虑在负荷电流通过线路时要产生的电压损耗或电压降落。
低压配电线路的电压损耗，一般不宜超过4%。
7. 在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE）应为绿/黄双色线，中性线（N）线为淡蓝色；相线为L1－黄色、L2－绿色、L3－红色。
单相供电开关线为红色，开关后一般采用白色或黄色。
380v电缆的绝缘电阻 标准要求
380V电缆的绝缘电阻标准要求1、绝缘电阻的概念绝缘电阻是指电气设备或电气设备的绝缘材料在一定的条件下测得的电阻值。
它是反映绝缘材料绝缘性能的重要指标之一，也是衡量绝缘材料质量好坏的重要参数。
在电气设备中，绝缘电阻的大小直接关系到设备的安全可靠性，因此对于不同电缆的绝缘电阻标准有着严格的要求。
2、380V电缆的使用范围380V电缆是用于380V电压等级以下的配电线路和电力设备的电缆，主要应用于工业、矿山、建筑等领域。
由于其使用场景的特殊性，对于其绝缘电阻有严格的标准要求。
3、国家标准要求根据《电线电缆绝缘电阻检验方法》(GB/T 3048.1-2002)标准的规定，对于380V电缆的绝缘电阻有以下要求：（1）试验条件：电缆室内绝缘电阻试验应在55±5℃的温度下进行，试验时的相对湿度应不大于80。
（2）试验电压：试验电压应为电缆额定电压的2倍加上100V，但不得超过1000V。
（3）试验方法：应在两个绝缘导体之间和绝缘导体与金属护套之间进行检测。
在试验中，应排除一切可能引起虚假结果的外部电流。
试验持续时间不应少于1分钟。
（4）判定标准：对于380V电缆的绝缘电阻，其最小标准应符合GB/T 3048.1-2002中规定的要求。
其中，对于架空线和地下电缆的要求有所不同。
对于架空线，当某段线路的绝缘电阻小于1MΩ/km时，则该段线路的绝缘电阻不合格。
（5）试验结果的记录和报告：对于试验结果的记录和报告，应当标明试验电压、试验时间、试验温度、相对湿度、试验人员等相关信息，并按照规定保存相关记录及报告。
4、绝缘电阻的重要性绝缘电阻是反映电气设备绝缘状态良好与否的重要指标。
在实际应用中，如果电缆的绝缘电阻不符合标准要求，可能会引起漏电事故，严重影响设备的安全运行。
在电力系统的设计、施工和运行过程中，对于电缆的绝缘电阻有着非常严格的标准要求。
5、绝缘电阻测试的方法绝缘电阻测试通常通过绝缘电阻测试仪进行，测试仪通过施加一定电压对被测绝缘进行检查，根据测量的电流和电压值计算出绝缘电阻值。
三相异步电动机绝缘电阻测量要求及方案
三相异步电动机绝缘电阻测量要求及方案1、【绝缘电阻】XXXXX：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
绝缘体有阻止电流通过的特性，但若加上高电压时，会有少许的漏电流流过绝缘体的内部或表面。
绝缘电阻是阻止漏电流通过的能力，阻值愈大愈好，通常以百万欧(MΩ)计。
绝缘电阻会因材质劣化、表面附着之有机物、尘埃及水滴等而减小。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0、5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0、5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。
I类手持电动工具的绝缘电阻不应低于2MΩ。
【注】绝缘电阻与相间电阻的区别：绝缘电阻说的是（两相绕组之间的）绝缘性能，绝缘电阻值越大越好。
相间电阻说的是（每相绕组导线的电阻）导电性能，电阻值越小越好。
电阻值越大，发热量越大，损耗越大。
2、【冷态绝缘电阻】对同步发电机而言，在冷态下测量绝缘电阻时，绕组的表面温度与周围空气温度之差不应大于3℃。
冷状态一般指发电机的备用状态，绕组的表面温度与周围空气温度基本相同。
即在此时的温度下测量的绝缘电阻值。
冷态与热态所测绝缘电阻差别很大，热态时测得的结果很小，冷态时测得的结果比较大，根据温度差的不同冷态的结果可以达到热态的几倍甚至时倍以上。
这是因为电机的绝缘材料都是树脂、NTN、聚酰亚胺薄膜等，这些的绝缘能力都和温度有关，温度高时绝缘能力下降，因此才会有电机冷热不同时测得的绝缘值不同。
测量的结果与电机的绝缘等级也有关系，电机根据不同的耐温等级分为：A级、E级、B级、F级、H级，耐温依次升高，目前大部分电机的耐温等级都是F级和H级。
绝缘等级高，要求的绝缘材料的等级就高，相同温度下，绝缘等级高的测得的绝缘阻值就大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电线路和电气设备的绝缘电阻要求
非紧急情况下禁止带负载拉闸
良好的绝缘，不仅能保证电气设备和电力线路的正常运行，而且还能防止人们仍然触及或过分接近带电导体而发生触电事故。
在电气设备的运行过程中，其绝缘水平会因使用不当、受潮、腐蚀、机械损伤，以及自然老化等而下降。
所以，应经常定期用绝缘电阻表（兆欧表）来测试线路和电气设备的好坏。
各类电气设备和配电线路的绝缘电阻要求为：1．一般低压电力线路和照明线路，要求绝缘电地不低于0．5MΩ。
2．农村每户线路绝缘电阻，晴天不宜小于0．5MΩ，雨天不宜小于0．08MΩ。
3．电动机和及其它低压电气设备（包括家用电器），在常温下的绝缘电阻不应小于0．5MΩ。
4．手持电动工具（如手电钻）的带电零件与外壳之间的绝缘电阻不小于2MΩ。
5．高压10kV配电线路，要求每个绝缘子的绝缘电阻不应低于300MΩ。
6．配电变压器的绝缘电阻，通常随温度的升高而显著降低。
不同温度下的绝缘电阻不应低于下列值：
高压对地：10℃时—45MΩ20℃时—300MΩ
30℃时—200MΩ40℃时—130MΩ
50℃时—90MΩ60℃时—60MΩ
低压对地：10℃时—40MΩ20℃时—20MΩ
30℃时—10MΩ40℃时—5MΩ
50℃时—3MΩ60℃时—2MΩ
电工（使用管理）安全技术操作规程
第1条所有配电箱均应标明其名称、用途，并作出分路标记。
第2条所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。
第3条所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
第4条对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
第5条所有配电箱、开关箱在使用过程中必须按照下述操作顺序：
一、送电操作顺序为：总配电箱--分配电箱--开关箱
二、停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）
第6条施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
第7条开关箱的操作人员必须符合第27条要求，并熟悉开关电器的正确操作方法。
第8条配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
第9条配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
第10条熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替
使用。
第11条配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。
第12条电工安装、维修或拆除临时用电工程必须由电工完成。
电工技术等级应同工程的难易程度和技术复杂性相适应。
第13条各类用电人员应做到：
一、掌握安全用电基本知识和所用设备的性能。
二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。
严禁设备带"病"运转。
三、停用的设备必须拉闸断电，锁好开关箱。
四、负责保护所用设备的负荷线，保护零线和开关箱。
发现问题及时报告解决。
五、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
第14条施工现场临时用电必须建立安全技术档案，内容共应包括：
一、临时用电施工组织设计的全部资料。
二、修改临时用电施工组织设计的资料。
三、临时用电技术交底与验收资料。
四、临时用电安全检查与安全隐患整改资料。
五、电气设备的试车、检验和调试纪录（合格）。
六、接地电阻测定记录：
（l）电力变压器或发电机的工作接地电阻值不得大于4欧姆。
单台容量不超过100KVA或使用同一接地装置并联运行且总容量不超过100KV的变压器或发电机的工作接地电阻值不得大于10欧姆。
（2）保护零线除必须在配电室或总配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。
保护零线每一重复接地装置的接地电阻值应大于10欧姆的电力系统中，所有重复接地的并联等值电阻应不大于10欧姆。
七、电工维修值班和工作纪录。
第15条在建工程不得在高、低压线路下方施工。
高、低压线路下方，不能搭设作业棚，建造生活设施或堆放构件、架具、材料及其它杂物等。
第16条在建工程（含脚手架与机具）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离：
（l）外电线路电压1KV以下最小安全操作距离为4米。
（2）外电线路电压1一10KV最小安全操作距离为6米。
（3）外电线路电压35--110KV最小安全操作距离为8米。
（4）外电线路电压154－220KV最小安全操作距离为10米。
（5）外电线路电压330-500KV最小安全操作距离为15米。
第17条施工现场的机动车道与外电架空线路交叉时最小垂直距离：外电线路电压IKV以下为6米、l--10KV为7米、35KV为8米。
第18条旋转臂架式起重机的任何部位或被吊物边缘与IOKV以下的架空线路边线最小水平距离不得小于2米。
施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于0．5米。
