旋转蒸发仪故障解决办法

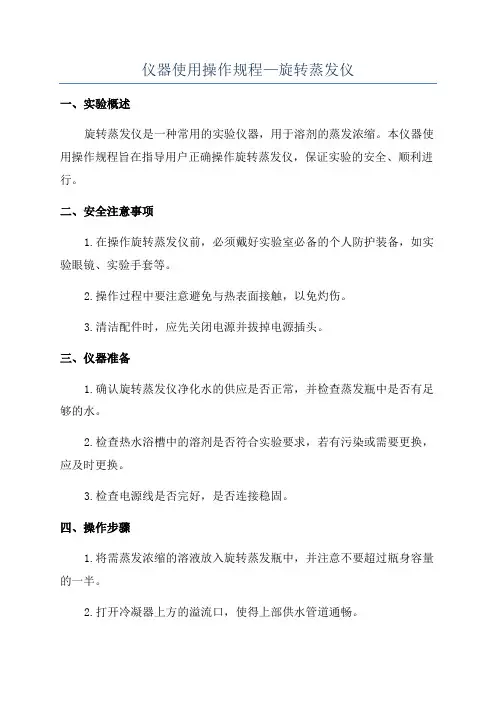

仪器使用操作规程—旋转蒸发仪
仪器使用操作规程—旋转蒸发仪一、实验概述旋转蒸发仪是一种常用的实验仪器，用于溶剂的蒸发浓缩。
本仪器使用操作规程旨在指导用户正确操作旋转蒸发仪，保证实验的安全、顺利进行。
二、安全注意事项1.在操作旋转蒸发仪前，必须戴好实验室必备的个人防护装备，如实验眼镜、实验手套等。
2.操作过程中要注意避免与热表面接触，以免灼伤。
3.清洁配件时，应先关闭电源并拔掉电源插头。
三、仪器准备1.确认旋转蒸发仪净化水的供应是否正常，并检查蒸发瓶中是否有足够的水。
2.检查热水浴槽中的溶剂是否符合实验要求，若有污染或需要更换，应及时更换。
3.检查电源线是否完好，是否连接稳固。
四、操作步骤1.将需蒸发浓缩的溶液放入旋转蒸发瓶中，并注意不要超过瓶身容量的一半。
2.打开冷凝器上方的溢流口，使得上部供水管道通畅。
3.打开水泵，将冷凝器下方的壶口浸入溶剂瓶内。
4.打开热水浴槽电源，待水温达到设定温度后，将热水浴槽块插入热水浴槽内。
5.打开旋转蒸发仪电源，调节转速和温度，并注意观察旋转蒸发瓶内的溶液。
6.蒸发过程中，根据需要调节冷凝器出水速度，保证蒸发过程的顺利进行。
7.当溶液接近干燥时，应减小转速，以免溶剂溢出。
8.实验完成后，先关闭旋转蒸发仪电源，再关闭热水浴槽电源，并将组装部件进行清洁。
五、常见问题及解决方法1.旋转蒸发仪无法启动：检查电源是否插好，开关是否打开；若无异常，检查电源是否正常。
2.蒸发速度过慢：检查热水浴槽温度是否过低，是否需要更换溶剂。
3.蒸发瓶内溶剂溢出：减小转速，及时调整冷凝器出水速度。
4.冷凝器出水量不稳定：检查出水口是否堵塞，如有堵塞应及时清理。
六、仪器维护1.每次使用完毕后，应清洁仪器并将其置于通风干燥的地方。
2.定期检查仪器的各个连接部位是否松动，若发现松动应立即加以修复。
3.清洁冷凝器时，要将电源线拔掉并关闭电源开关。
4.定期检查旋转蒸发瓶的密封情况，如有破损应及时更换。
七、故障排除1.若发现电源异常，应立即断开电源，并通知维修人员进行检查修理。
大型旋转蒸发仪的维修保养及故障处理方法
1、维修及保养：
⑴保养前请关闭电源开关，将电源线与电源脱落。
⑵清扫时请用拧干水的柔软抹布擦拭，不易去除的污垢请使用中性洗涤剂。使用洗涤剂后请用抹布擦拭干净。
⑶内部的电控部件和加热部件维修，必须由专业人员或专业电工操作。
⑷在清理现场时请勿直接将水泼到产品上或使用研磨粉、稀释剂、石油、煤油、酸性物质及类似物品，不然会造成触电等事故发生。
2、故障分析及排除方开关,电源指示灯不亮
检查电源线是否接通或接错现象
接通电源线
电源开关发生故障
请立即停止使用与本公司联系
电路板发生故障
电源开关指示灯亮,但不旋转
轴承生锈
电动机发生故障
电路板发生故障
数码管不显示,但旋转
数码管或变频器发生故障
发出异音
密封圈磨损
请更换密封圈
内部齿轮磨损
请立即停止使用与本公司联系
驱动部位缺油
电动机发生故障
压力泄漏真空度不好
玻璃旋转轴磨损
请更换玻璃旋转轴
密封圈磨损
请更换密封圈
密封圈的安装不良(方向相反)
请重新安装密封圈
减压用气嘴的密封垫圈老化
请更换气嘴密封垫圈
真空软管老化
请更换真空软管
升降异常
线路板或电机发生故障
请立即停止运转与本公司联系
滑动用轴承磨损或生锈
旋转蒸发仪的常见故障及处理方法
旋转蒸发仪的常见故障及处理方法1.电机不转或转速减慢：这可能是由于电机内部的电刷磨损、驱动带断裂或拉紧力不足等原因引起的。
处理方法为：更换电刷、更换驱动带或增加拉紧力。
2.电机过热：电机过热可能是由于运转时间过长或负载过重造成的。
处理方法为：关机停止使用，待电机冷却后继续使用，并适当调整负载大小。
3.集气瓶滴液过慢或堵塞：这可能是由于集气瓶中的进气孔堵塞、管道堵塞或进气过滤器堵塞等原因引起的。
处理方法为：清洁进气孔、清洁管道或更换进气过滤器。
4.控温不准确：控温不准确可能是由于温度传感器损坏、控温器故障或电源供应不稳定等原因造成的。
处理方法为：更换温度传感器、检修或更换控温器，同时保证稳定的电源供应。
5.蒸发瓶破裂或漏液：蒸发瓶破裂或漏液可能是由于瓶身老化、装液过高或蒸发瓶与机头接合处不密封等原因造成的。
处理方法为：更换蒸发瓶、减少装液量或更换机头密封垫。
6.样品倾斜或溢出：样品倾斜或溢出可能是由于样品安放不平衡、转速过快或悬臂式支架调整不当等原因引起的。
处理方法为：调整样品位置，增加负载平衡，适当调整转速或重新调整悬臂式支架。
7.霧化异常：霧化异常可能是由于玻璃雾化塔堵塞、水泵不工作或进水管堵塞等原因造成的。
处理方法为：清洁或更换玻璃雾化塔，检修或更换水泵，清洁或更换进水管。
8.真空度不足：真空度不足可能是由于真空系统漏气、油泵故障或真空度调节不当等原因造成的。
处理方法为：检查并修复真空系统漏气处，检修或更换油泵，调整真空度调节阀。
9.控制系统故障：控制系统故障可能是由于电路板损坏、控制程序错误或传感器故障等原因引起的。
处理方法为：更换电路板、检修或重新设定控制程序，更换故障传感器。
10.其他故障：如机身发黄、网孔堵塞或电源线故障等，处理方法为：清洁机身，清洁网孔或更换网孔，更换电源线。
总之，旋转蒸发仪的故障处理需要根据具体情况具体分析，选择相应的处理方法。
定期进行维护保养和检查，及时处理故障，可以保证旋转蒸发仪的正常运转和延长使用寿命。
旋转蒸发仪器的使用步骤 旋转蒸发仪常见问题解决方法
旋转蒸发仪器的使用步骤旋转蒸发仪常见问题解决方法旋转蒸发仪是试验室常用仪器之一，本身是属于一个简单的成熟的产品，它紧要是由马达、蒸馏瓶、加热锅、冷凝器等部件构成的，紧要用来进行蒸馏，在合成、分析等过程中进行浓缩、干燥、回收等，它通过电子掌控，使蒸发烧瓶在适合速度下恒速旋转以增大蒸发面积；通过真空泵使蒸发烧瓶处于负压状态；蒸发烧瓶在旋转同时被置于加热锅中，负压、加热下的瓶内溶液在旋转中扩散蒸发。
在化学试验室中使用频率特别高。
具有维护简便、性能稳定、使用安全牢靠、灵敏度高等优点，应用范围覆盖化工企业、制药企业、高等院校和科研院所等单位。
接下来贤集网我来认真为大家介绍旋转蒸发仪的使用步骤、常用配置的使用注意事项。
旋转蒸发仪的使用步骤1、准备好内孔直径约8毫米的白色乳胶管一根，长度大约1500毫米，另外准备好长度约80毫米的，规格同前的2只乳胶管，抽真空专用；准备好铜材质的三通一只备用；SHZ—D（III）循环水真空泵一台，真空泵的水箱确定要注满水，加水以淹没真空泵的机头为准。
2、首先我们把准备好的长度约80毫米的乳胶管分别连接三通的两端，连接好之后；我们找到循环水真空泵的抽气口，抽气口的识别是：抽I 和抽II，就把连接好乳胶管的三通的两端，分别联上抽I和抽II；3、准备直径约10毫米，长度约1000毫米软管2只，直径约14的卡环四个；找到旋转蒸发器冷凝器的进水口，和出水口；首先我们把软管先连接低温冷却液的出水口，软管的另一端连接旋转蒸发器的进水口，进水口识别方法：认真察看玻璃冷凝器里面的蛇形管，分别向两边察看，一直找到和外部联通的口，就找到了进，出水口；通常位于下面的就是进水口，位于上面的就是出水口。
我们用另外一个软管子，连接旋转蒸发器的出水口，软管的另一端连接低温冷却循环泵的进水口，（进，出液口通常有标示）。
打开低温冷却液循环泵的加液口盖子，清洗冷井槽，依照1：1:1的比例配好冷却液加入冷却槽。
注意按电源键后再按下制冷键，降到所需温度后开循环。
旋蒸常见故障及维护
浴锅不加热
1、浴锅无数显。2、温控仪中“out”或“on”绿色指示灯亮不加热。3、浴温低于设定温度时，温控仪中“out”或“on”绿色指示灯不亮。4、温控仪上显示“over”或“000”。
电机发热
1、电机温升（外壳温度—室温）△t≤40℃属正常。2、△t＞40℃按右对策处理。3、扁平其显示部闪亮，表示电机电流超负荷，按右对策2处理。
1、不必处理，可继续使用。2、①减小搅拌浆翼，减轻负荷。②适当提高转速，使用中速。③避开旋转共振点。④排出机械部分非正常阻力。⑤对密封润滑部分做保养。
电机飞车(只有最高速)
1、检查测速发电机线圈是否断路，用万用表量七芯插头“1、2”脚（插头对正槽两边）正常电阻400ω左右。2、发电机线圈与外壳短路。3、发电机磁环不转。4、发电机磁环破碎。
1、发电机断路，更换线圈或接通断路点。2、松开电机后端发电机盖排除短路。3、拧紧m5螺母。4、更换发电机磁环。
1、检查电源220v。2、换加热圈。换固态继电器或继电板。3、换温控仪。4、检查探头接线或更换探头。
浴锅冲温
1、浴温高于设定温度时，温控仪中“out”或“on”绿色指示灯不灭。（1-2℃属正常）2、温控仪中“out”ቤተ መጻሕፍቲ ባይዱ“on”绿色指示灯已灭，仍继续加热。3、数显浴温远远低于实际浴温。
1、换温控仪。2、换固态继电器或继电板。3、换探头或温控仪。
旋蒸常见故障及维护
异常现象
检查内容
采取对策
真空抽不上
1、容器内有溶剂，受饱和蒸汽压限制。2、真空泵能力下降。3、真空皮管，接头松动，真空表具泄漏。4、仪器作保压试验，在没有任何溶剂的情况下，关断所有外部阀门和管路，保压一分钟，真空表指针应不动，表示气密性良好，反之见右。5、放料阀、压控阀内有杂物。6、玻璃破损。
蒸发器常见故障处理方法
蒸发器常见故障处理方法蒸发器是一种常见的制冷系统组件。
它通过将制冷剂从液态转变为气态，从而吸收周围环境的热量，实现制冷效果。
然而，在长期使用过程中，蒸发器也会遇到一些常见的故障。
本文将介绍这些故障及其处理方法。
1. 冰霜/结冰蒸发器在使用过程中，可能会出现冰霜或结冰的现象。
造成这种情况的原因有很多，例如空气流量不足、制冷压力过低或是冷凝器/扩张阀出现故障等。
以下是一些常见的解决方法：•清理空气滤网，确保空气流量畅通。
•确认制冷剂压力的正确性，并调整到正常范围内。
•检查冷凝器、扩张阀是否出现故障，必要时进行更换。
2. 不足的制冷效果如果蒸发器制冷效果不够强，可能是以下原因造成的：制冷剂不足、过滤网脏污、空气流量不足或是恒温器设置有误等。
以下是一些常见的解决方法：•增加制冷剂，确保制冷剂的量达到标准值。
•清理过滤网，保证空气流通畅通。
•确认恒温器的设置情况，必要时进行重新调整。
3. 噪音蒸发器出现噪音的原因可能是制冷器内部产生了泡沫，或是外部机械损坏等。
以下是一些常见的解决方法：•确认制冷剂压力的正确性，并调整到正常范围内。
•检查蒸发器内部是否存在泡沫，必要时进行清除。
•检查蒸发器内部是否存在其他损坏，必要时进行更换。
4. 漏氟漏氟是蒸发器出现的常见问题。
如果出现这种情况，可能是制冷剂泄露、管道磨损或是连接口松动等情况所致。
以下是一些常见的解决方法：•检查制冷剂是否泄漏，并进行相应的修补。
•检查管道是否磨损，并进行必要的更换。
•确认连接口的紧密性，必要时进行更换。
5. 冷凝水滴漏在蒸发器使用过程中，可能会出现冷凝水滴下的情况。
这可能是因为管道连接松动、蒸发器散热不足或是过滤网络脏污等原因所致。
以下是一些常见的解决方法：•确认管道连接是否紧密，必要时进行重新连接。
•确认蒸发器散热是否正常，并清理脏污。
•清洗过滤网，确保空气流量畅通。
蒸发器是一种常见的制冷系统组件，但长期使用会出现一些常见的故障。
本文介绍了这些故障及其处理方法，以便用户能够更好地解决蒸发器故障问题。
蒸发器常见的故障与处理方法
蒸发器常见的故障与处理方法蒸发器是一种重要的工业设备，用于加热和蒸发液体。
然而，由于长期使用和不当维护，蒸发器可能会出现各种故障。
本文将介绍蒸发器常见的故障及其处理方法。
一、结垢结垢是指在蒸发器内壁上形成的硬质沉积物。
结垢会影响传热效率，导致能耗增加。
处理方法如下：1. 使用酸洗剂清洗内壁。
2. 定期进行清洗和维护。
3. 采用防止结垢的措施，如添加抑制剂等。
二、泄漏泄漏是指蒸发器内部或外部出现液体泄漏。
泄漏会导致产品质量下降、生产效率低下等问题。
处理方法如下：1. 检查密封件是否完好，并及时更换。
2. 检查管路是否有损坏或松动，并及时修理或更换。
3. 定期检查设备并进行维护。
三、管堵管堵是指蒸发器内的管道被杂物或沉积物堵塞。
管堵会影响传热效率，导致能耗增加。
处理方法如下：1. 定期清洗管道。
2. 安装过滤器或其他防堵措施。
3. 使用清洗剂进行清洗。
四、传热不良传热不良是指蒸发器内的传热效率降低。
这可能是由于结垢、管堵或其他原因引起的。
处理方法如下：1. 检查设备是否有结垢或管堵，并及时清洗。
2. 更换损坏的传热设备。
3. 采用更高效的传热技术。
五、温度控制不准确温度控制不准确会导致产品质量下降和生产效率低下。
处理方法如下：1. 检查温度控制系统是否正常运行，并及时修理或更换损坏的部件。
2. 定期校准温度计和控制器。
3. 采用更先进的温度控制技术。
六、压力异常压力异常可能会导致设备爆炸或失效。
处理方法如下：1. 定期检查设备并进行维护。
2. 检查压力表和安全阀是否正常工作，并及时更换损坏的部件。
3. 采用更先进的压力控制技术。
综上所述，蒸发器常见的故障及其处理方法包括结垢、泄漏、管堵、传热不良、温度控制不准确和压力异常。
定期检查设备并进行维护是预防故障的重要措施。
同时，采用更先进的技术和设备也有助于提高生产效率和产品质量。
旋转蒸发仪的常见故障解决方法
旋转蒸发仪的常见故障解决方法旋转蒸发仪，又叫旋转蒸发器，是实验室广泛应用的一种蒸发仪器，由马达、蒸馏瓶、加热锅、冷凝管等部分组成的，主要用于减压条件下连续蒸馏易挥发性溶剂，应用于化学、化工、生物医药等领域。
旋转蒸发器是一种常见的蒸发设备，它由转子、定子和加热器组成。
在使用过程中，可能会遇到各种各样的故障问题。
本文将介绍旋转蒸发器常见故障及解决方法。
问题1：转子无法旋转如果发现旋转蒸发器的转子无法旋转，通常原因有以下几点：1、电机故障：电机损坏或电源线路接触不良等具体表现为电机没有声音或是转动缓慢。
2、系统堵塞：导致流体进入管道被阻塞或是系统出现漏水现象。
3、输送带松弛：如果输送带松弛，容易导致料液挤压，导致转子难以旋转。
需要针对上述情况逐个排查，进行相应的维修或更换。
问题2：温度不稳定如果仪器运行时产生了温度不稳定的现象，需要快速检查以下两点：1、加热器故障：如果使用中出现了热电偶或是发热盘故障，容易导致温度不稳定或者是反应速率过慢的问题。
2、冷凝器故障：冷凝器承接了产生的蒸汽，如果冷凝器管道受阻或者缺乏冷却水，就可能导致温度不稳定。
针对上述情况，需要进行相应的维修或更换。
问题3：料液飞溅如果在使用过程中出现了料液飞溅的情况，主要的原因是没有及时清洗设备或是输送带位置错误。
同时，也需要注意减轻蒸发器容器内部的压力。
问题4：漏电问题如果在使用中出现了漏电问题，需要立即切断电源并进行检查和维修，以确保安全使用。
本文介绍了旋转蒸发器的常见故障及解决方法。
使用旋转蒸发器时，应该时刻保持设备的清洁，并且进行定期维护和保养，确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转蒸发仪常见问题及解决办法
旋转蒸发仪是我们实验室最常用的设备，那么使用过程中出现问题如何解决呢，看到以下几段话，想必大家都能快速了解是哪方便面出现故障以及如何解决它们！
一.电机飞车（只有最高速）
故障现象
1.检查测速发电机线圈是否断路，用万用表量七芯插头“1、2”脚（插头对正槽两边）正常电阻400Ω左右。
2.发电机线圈与外壳短路。
3.发电机磁环不转。
4.发电机磁环破碎。
解决办法
1.发电机断路，更换线圈或接通断路点。
2.松开电机后端发电机盖排除短路。
3.拧紧M5螺母。
4.更换发电机磁环。
二.电机发热
故障现象
1.电机温升（外壳温度—室温）
△T≤40℃属正常。
2.△T＞40℃按右对策处理。
3.扁平其显示部闪亮，表示电机电流超负荷，按右对策2处理。
1.不必处理，可继续使用。
2.减小搅拌浆翼，减轻负荷。
②适当提高转速，使用中速。
③避开旋转共振点。
④排出机械部分非正常阻力。
⑤对密封润滑部分做保养。
三.真空抽不上
故障现象
1.容器内有溶剂，受饱和蒸汽压限制。
2.真空泵能力下降。
3.真空皮管，接头松动，真空表具泄漏。
4.仪器作保压试验，在没有任何溶剂的情况下，关断所有外部阀门和管路，保压一分钟，真空表指针应不动，表示气密性良好，反之见右。
5.放料阀、压控阀内有杂物。
6.玻璃破损。
解决办法
1.放空溶剂，空瓶试。
2.真空泵换油（水），清洗检修。
3.沿真空管路逐段检查、排除。
4. ①重新装配，玻璃磨口擦洗干净，涂真空硅脂，法兰口对齐拧紧。
②更换失效密封圈。
6.更换或修复。
四.浴锅不加热
故障现象
1.浴锅无数显。
2.温控仪中“OUT”或“ON”绿色指示灯亮不加热。
3.浴温低于设定温度时，温控仪中“OUT”或“ON”绿色指示灯不亮。
4.温控仪上显示“OVER”或“000”。
解决办法
1.检查电源220V。
2.换加热圈。
换固态继电器或继电板。
3.换温控仪。
4.检查探头接线或更换探头。
五.浴锅冲温
故障现象
1.浴温高于设定温度时，温控仪中“OUT”或“ON”绿色指示灯不灭。
（1-2℃属正常）
2.温控仪中“OUT”或“ON”绿色指示灯已灭，仍继续加热。
3.数显浴温远远低于实际浴温。
解决办法
1.换温控仪。
2.换固态继电器或继电板。
3.换探头或温控仪。
六.电机不转
故障现象
1.电控箱指示灯（或数显）不亮。
2.电控箱指示灯（或数显）亮，检查电箱内外部插头联线是否松动、断线。
3.确认“1、2”无异常。
4.变频器受高频干扰显示“O.U.”。
5.变频器保护机能显示。
解决办法
1.更换保险丝或确认供电无异常。
2.重新插插头，接通断线。
3.更换线路板或电控箱。
4.接妥地线或变动工作地点。
5.按变频器说明书P33排除。
