三元锂电池-化成-老化工艺的分析与总结
关于锂电池化成-老化工艺的分析与总结锂离子电池的生产制造，是由一个个工艺步骤严密联络起来的过程。
整体来说，锂电池的生产包括极片制造工艺、电池组装工艺以及最后的注液、封口、化成、老化工艺。
在这三个阶段的工艺中，每道工序又可分为数道关键工艺，每一步都会对电池最后的性能形成很大的影响。
在极片制造工艺阶段，可细分为浆料制备、浆料涂覆、极片辊压、极片分切、极片干燥五道工艺。
在电池组装工艺，又根据电池规格型号的不同，大致分为卷绕、入壳、焊接等工艺。
组装完成后的注液工艺又包括注液、封口。
最后是电池的化成、老化、分容三步工艺。
在电池制作完成后，需要对电池进行初次预激活和稳定化，也就是最后的化成-老化-分容工序。
一、化成
关于化成（Pre-formation）的概念，就是对制造出来的锂离子电池进行一次小电流的充放电。
在锂电池制作完成后，需要对电池进行小电流的充放电。
关于预充电的目的，主要是两个：
1、电池制作完成后，电极材料并不是处在最佳适用状态，或者物理性质不合适（例如颗粒太大，接触不紧密等），或者物相本身不对（例如一些合金机理的金属氧化物负极），需要进行首次充放电对其激活。
2、在锂电池进行第一次充电过程中，Li+从正极活物质中脱出，经过电解液-隔膜-电解液后，嵌入负极石墨材料层间。
在此过程中，电子沿着外围电路从正极迁移到负极。
此时，由于锂离子嵌入石墨负极电位较低电子会先与电解液反应生成SEI膜和部分气体。
在此过程中会产生部分气体产生同时伴随少量电解液的消耗，有些电池厂家会在此过程后进行电池排气和补液的操作，尤其是对于 LTO电池来说，会产生大量的气体造成电池鼓包厚度超过10%。
对于石墨负极来说，产气量较少，不必要进行排气的操作，这是因为在第一次充电过程中产生的SEI 膜阻碍了电子与电解液的进一步反应，不再产生气体。
这也就是石墨体系电池不可逆容量的来源，虽然造成了不可逆容量损失，但是也成就了电池的稳定。
二、老化
老化一般就是指电池装配注液完成后第一次充电化成后的放置，可以有常温老化也可有高温老化，两者作用都是使初次充电化成后形成的SEI 膜性质和组成更加稳定，保证电池电化学性能的稳定性。
老化的目的主要有三个：
1、电池经过预化成工序后，电池内部石墨负极会形成一定的量的SEI膜，但是这个膜结构紧密且孔隙小，将电池在高温下进行老化，将有助于SEI结构重组，形成宽松多孔的膜。
2、化成后电池的电压处于不稳定的阶段，其电压略高于真实电压，老化的目的就是让其电压更准确稳定。
3、将电池置于高温或常温下一段时间，可以保证电解液能够对极片进行充分的浸润，有利于电池性能的稳定。
电池的化成-老化工艺是必不可少的，在实际生产中根据电池的材料体系和结构体系选择电池充放电工艺，但是电池的化成必须在小电流的条件
下充放电。
经过这两步关键工艺后，再对稳定下来的电池进行分容，经过包装等工序后就可以出场了。
锂电池老化机理研究
锂电池老化机理
研究
锂电池老化机理研究
锂电池是目前最常见的可充电电池之一，应用广泛于移动设备、电动车辆和可再生能源储存系统等领域。
然而，锂电池在使用过程中会经历老化，导致电池性能下降。
了解锂电池老化的机理对于优化电池设计和延长电池寿命至关重要。
首先，锂电池老化的主要原因之一是锂离子的迁移。
锂离子在电池的正极和负极之间来回迁移，以完成电池的充放电过程。
然而，随着时间的推移，锂离子在迁移过程中会遇到阻碍，如电极表面的氧化膜和电解液中的杂质等。
这些阻碍物会限制锂离子的迁移速度，从而降低电池的容量和功率输出。
其次，锂电池老化还与电极材料的结构和化学性质的改变有关。
在充放电过程中，电极材料会发生膨胀和收缩，导致电极颗粒之间的结构变化。
这种结构变化会导致电极材料的颗粒分离和分解，从而降低电池的性能。
另外，电池的温度也是影响锂电池老化的重要因素。
高温会加速电池中化学反应的进行，导致电池老化加剧。
同时，高温还会引发电池内部的热失控，可
能导致电池损坏甚至起火爆炸。
因此，控制电池的工作温度是延长电池寿命的关键措施之一。
最后，锂电池老化还与充电和放电过程中的电流和电压有关。
过高的电流和电压会引发电池内部的副反应，产生气体和热量，进而加速电池老化。
因此，合理控制充放电过程中的电流和电压，可以有效减缓电池的老化速度。
综上所述，锂电池老化的机理涉及锂离子迁移的阻碍、电极材料结构的改变、温度控制以及充放电过程中的电流和电压等因素。
深入研究锂电池老化的机理，可以帮助我们优化电池设计和制造工艺，延长电池的使用寿命，提高电池性能和安全性。
锂电池生产化成前高温老化作业指导书
4．高温老化时间12～15小时。
5．高温老化时间到后，打开高温房门取出电池，标明电池型号、批号转给下道工序化成工序。
6．工作完毕后，进行“5S”工作。
三．注意事项:
1．时间观念强，不能提前出高温房。
2．严格按工艺要求及参数作业，并做好高温老化记录。
3．保证高温老化房内温度达到标准(43℃±3℃)。
化成前高温老化作业指导书（化成）
操作步骤：
一．作业前的准备：
1．戴好口罩、手套劳保用品。
2．将要入高温房的电池做好标识并记录在本上。
3．检查高温房温度是否达到43℃±3℃
二．作业过程：
1．将包好纸巾的电池放入高温老化房内，要把盒子叠放整齐，贴上高温老化日期及时间标签。
2．在老化记录卡上记录进高温老化房的时间和日期。
4．高温老化时间12～15小时(注意老化的时间、温度及操作顺序)。
5．如有异常情况，及时上报（化成）
文件编号
JKW-SOP-0040
起草
版本
A.0
审核
发行/生效日期
批准
分页/总页
锂离子电池老化机理与工艺过程
锂离子电池老化机理与工艺过程老化一般就是指电池装配注液完成，第一次充放电化成后的放置，可以有常温老化也可有高温老化，在之前的文章中《锂电池老化制度对电池性能的影响》提到，老化的目的主要以下几个方面：1、将电池置于高温或常温下一段时间，可以保证电解液能够对极片进行充分的浸润，有利于电池性能的稳定；2、电池经过预化成工序后，电池内部石墨负极会形成一定的量的SEI膜，但是这个膜结构紧密且孔隙小，将电池在高温下进行老化，将有助于SEI结构重组，形成宽松多孔的膜。
3、化成后电池的电压处于不稳定的阶段，正负极材料中的活性物质经过老化后，可以促使一些副作用的加快进行，例如产气、电解液分解等，让锂电池的电化学性能快速达到稳定。
4、剔除自放电严重的不合格电池，便于筛选一致性高的电池。
其中，老化工艺筛选内部微短路电芯是一个主要的目的。
电池贮存过程中开路电压会下降，但幅度不会很大，如果开路电压下降速度过快或幅度过大属异常现象。
电池自放电按照反应类型的不同可以划分为物理自放电和化学自放电。
从自放电对电池造成的影响考虑，又可以将自放电分为两种：损失容量能够可逆得到补偿的自放电和永久性容量损失的自放电。
一般而言，物理自放电所导致的能量损失是可恢复的，而化学自放电所引起的能量损失则是基本不可逆的。
电池的自放电来自两个方面：（１）化学体系本身引起的自放电；这部分主要是由于电池内部的副反应引起的，具体包括正负极材料表面膜层的变化；电极热力学不稳定性造成的电位变化；金属异物杂质的溶解与析出；（２）正负极之间隔膜造成的电池内部的微短路导致电池的自放电。
锂离子电池在老化时，K值（电压降）的变化正是电极材料表面SEI膜的形成和稳定过程，如果电压降太大，说明内部存在微短路，由此可判定电池为不合格品。
K值是用于描述电芯自放电速率的物理量，其计算方法为两次测试的开路电压差除以两次电压测试的时间间隔△t，公式为：K=（OCV2-OCV1）/△t。
锂电池老化工艺
锂电池老化工艺
锂电池是一种高性能、高能量密度的电池，广泛应用于移动电子设备、电动汽车等领域。
然而，随着使用时间的增加，锂电池的性能会逐渐下降，这就是锂电池老化现象。
为了延长锂电池的使用寿命，需要进行锂电池老化工艺。
锂电池老化工艺是指通过模拟实际使用条件，对锂电池进行一系列的充放电循环，以模拟锂电池在实际使用中的老化过程。
这样可以检测锂电池的性能变化，评估锂电池的寿命，并为锂电池的设计和生产提供参考。
锂电池老化工艺的主要目的是评估锂电池的寿命。
在锂电池老化过程中，通过对锂电池进行充放电循环，可以模拟锂电池在实际使用中的充放电过程，从而检测锂电池的性能变化。
通过对锂电池的性能变化进行分析，可以评估锂电池的寿命，为锂电池的设计和生产提供参考。
锂电池老化工艺的实施需要注意以下几点。
首先，需要选择合适的老化条件，包括温度、湿度、充放电速率等。
其次，需要选择合适的充放电循环模式，以模拟锂电池在实际使用中的充放电过程。
最后，需要对老化过程中的数据进行记录和分析，以评估锂电池的寿命。
锂电池老化工艺是评估锂电池寿命的重要手段。
通过模拟锂电池在
实际使用中的充放电过程，可以检测锂电池的性能变化，评估锂电池的寿命，并为锂电池的设计和生产提供参考。
在实施锂电池老化工艺时，需要注意选择合适的老化条件和充放电循环模式，并对老化过程中的数据进行记录和分析。

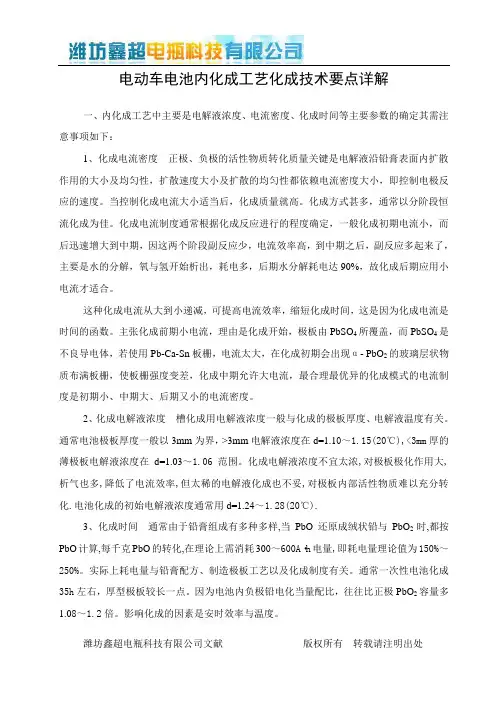

电动车电池内化成工艺化成技术要点详解
电动车电池内化成工艺化成技术要点详解一、内化成工艺中主要是电解液浓度、电流密度、化成时间等主要参数的确定其需注意事项如下：1、化成电流密度正极、负极的活性物质转化质量关键是电解液沿铅膏表面内扩散作用的大小及均匀性，扩散速度大小及扩散的均匀性都依赖电流密度大小，即控制电极反应的速度。
当控制化成电流大小适当后，化成质量就高。
化成方式甚多，通常以分阶段恒流化成为佳。
化成电流制度通常根据化成反应进行的程度确定，一般化成初期电流小，而后迅速增大到中期，因这两个阶段副反应少，电流效率高，到中期之后，副反应多起来了，主要是水的分解，氧与氢开始析出，耗电多，后期水分解耗电达90%，故化成后期应用小电流才适合。
这种化成电流从大到小递减，可提高电流效率，缩短化成时间，这是因为化成电流是时间的函数。
主张化成前期小电流，理由是化成开始，极板由PbSO4所覆盖，而PbSO4是不良导电体，若使用Pb-Ca-Sn板栅，电流太大，在化成初期会出现α- PbO2的玻璃层状物质布满板栅，使板栅强度变差，化成中期允许大电流，最合理最优异的化成模式的电流制度是初期小、中期大、后期又小的电流密度。
2、化成电解液浓度槽化成用电解液浓度一般与化成的极板厚度、电解液温度有关。
通常电池极板厚度一般以3mm为界，>3mm电解液浓度在d=1.10～1.15(20℃),<3mm厚的薄极板电解液浓度在d=1.03～1.06范围。
化成电解液浓度不宜太浓,对极板极化作用大,析气也多,降低了电流效率,但太稀的电解液化成也不妥,对极板内部活性物质难以充分转化.电池化成的初始电解液浓度通常用d=1.24～1.28(20℃).3、化成时间通常由于铅膏组成有多种多样,当PbO还原成绒状铅与PbO2时,都按PbO计算,每千克PbO的转化,在理论上需消耗300～600A·h电量,即耗电量理论值为150%～250%。
实际上耗电量与铅膏配方、制造极板工艺以及化成制度有关。
锂电池老化工艺
锂电池老化工艺锂电池老化工艺是指锂电池在使用过程中，由于充放电、温度变化等因素导致其容量、电压等性能指标逐渐下降的过程。
对于锂电池的老化过程，科学合理的处理方法可以延长锂电池的寿命，提高其性能表现。
一、锂电池老化机理锂电池老化的机理主要有以下几个方面：1.锂电池正负极材料的结构破坏：锂电池正负极材料的结构破坏会导致锂离子扩散速度减缓，电极反应速度变慢，从而导致电池容量逐渐下降。
2.电解液的劣化：锂电池电解液在使用过程中会发生氧化还原反应，导致电解液中的锂盐浓度下降，电解液PH值变化，从而影响电池的电化学性能。
3.电池内部反应产物的堆积：锂电池在充放电过程中会产生一些反应产物，如锂钴氧化物、锂铁磷酸盐等，这些产物在长期使用过程中会在电极表面堆积，影响锂离子的扩散速度和电池的容量性能。
4.温度变化：锂电池在高温环境下容易发生膨胀、漏液等现象，而在低温环境下电池容量会下降。
二、锂电池老化处理方法1.控制充放电深度：锂电池在充放电过程中，如果充电过度或放电过深，会加速电池的老化。
因此，控制充放电深度可以减缓锂电池的老化速度。
2.控制锂电池的温度：锂电池在使用过程中，要尽量避免高温和低温环境，控制锂电池的温度，可以减缓电池的老化速度。
3.合理选择电池的使用环境：锂电池在使用过程中，要尽量避免潮湿、高温、低温等环境，选择合适的使用环境可以延长锂电池的使用寿命。
4.定期维护和检修：锂电池在长期使用过程中，需要定期进行维护和检修，如清洗电池表面、更换电池内部的电解液等，这些措施可以延长锂电池的使用寿命。
5.合理的充电方式：锂电池在充电过程中，应该选择合适的充电方式，如采用恒流充电或恒压充电方式，以避免充电过程中电池温度过高、电压过高等问题。
三、锂电池老化测试方法锂电池老化测试可以对锂电池的性能进行评估，并确定其寿命。
常见的锂电池老化测试方法有：1.循环充放电测试：通过对锂电池进行多次充放电循环，可以评估锂电池的容量衰减情况。
锂离子电池老化机理及综合利用综述
锂离子电池老化机理及综合利用综述发布时间：2022-07-21T05:09:08.186Z 来源：《工程建设标准化》2022年5期3月作者：张冠军[导读] 能源危机与环境污染是当前中国可持续发展亟待解决的问题，而国内生产对化石能源的依赖程度较高。
张冠军天津蓝天特种电源科技股份公司天津市 300380摘要：能源危机与环境污染是当前中国可持续发展亟待解决的问题，而国内生产对化石能源的依赖程度较高。
新能源汽车的发展可缓解能源紧缺的问题，但锂离子电池在使用过程中出现的容量衰减、内阻增加等老化问题，限制了新能源汽车的发展。
关键词：锂离子电池；老化机理；综合利用1锂离子电池老化1.1电池老化机理分析锂离子电池工作过程中，除Li+嵌脱的主要反应以外，还有很多寄生副反应，如固体电解质相界面(SEI)膜生成与破裂、析锂等。
主要老化机理分为活性Li+损失(LLI)、活性材料损失(LAM)和内阻增加等3大类。
1.2温度环境温度对于锂离子电池的性能、安全及寿命等特性影响明显。
有研究文献认为锂离子电池适于在15~35℃的温度区间内工作。
在实际应用中，一般通过各种热管理技术来调节锂离子电池的工作温度，从而延长锂离子电池的循环寿命并提高电池全生命周期的安全性。
低温情况下电化学反应速率趋缓，电解液电导率下降，SEI膜阻抗增大，锂离子传递阻抗增大，充放电工况下极化电压加大，因此充电时易产生析锂现象，从而造成电池容量的不可逆下降，甚至引发安全风险。
在较高温度下工作时，由于反应动力学原因（阿伦尼乌斯效应），锂离子电池电化学反应速率上升、内阻下降且容量有所增加；持续的较高温度会使得电池内部副反应加速，造成电解液氧化和分解并促进SEI膜的生成，造成容量不可逆损失以及阻抗上升。
锂离子电池工作过程中，由于其内部的电极和隔膜等部件的导热系数较低，电池单体内部会产生温度梯度，在大倍率以及低温环境下温度梯度现象更加明显，这种空间温度分布差异性可能会加剧电流密度的非均匀分布，从而加速电池衰减。
三元锂电池生产工艺
三元锂电池生产工艺三元锂电池是一种高能量密度的电池，被广泛应用于手机、电动车、无人机等领域。
它由锂离子在锂离子电池中的蓄电池正负极材料和电解质组成。
下面就三元锂电池的生产工艺进行介绍。
首先是正极材料的生产。
正极材料主要由锂镍钴锰酸化物（NCM）或锂铁磷酸盐（LFP）等组成。
生产过程中，首先制备金属镍、钴、锰的氢氧化物或硫酸盐物质。
然后将这些原料与锂盐、碳酸锂等混合，并加入适量的粘结剂、导电剂和溶剂，形成悬浮液。
接着将悬浮液通过喷雾干燥或真空滤波干燥等方式得到正极材料颗粒，最后经过烧结等工艺得到正极片。
接下来是负极材料的生产。
负极材料采用石墨材料，一般是天然石墨或人工石墨。
生产过程中，首先将天然石墨或人工石墨破碎成粉末。
然后将粉末与适量的导电剂、粘结剂、溶剂等混合，形成悬浮液。
接着将悬浮液涂敷在铜箔上，通过烘烤等过程，使悬浮液中的溶剂蒸发，最终得到负极片。
然后是电解液的生产。
电解液是三元锂电池中的重要组成部分，通常由锂盐、有机溶剂和添加剂组成。
生产过程中，首先制备锂盐，如六氟磷酸锂、六氟硼酸锂等。
然后将锂盐与有机溶剂等按比例混合，溶剂中添加适量的添加剂，如聚合物添加剂、抑制剂等，最后通过过滤等手段，得到稳定的电解液。
最后是电池组装。
电池组装是将正负极片与电解液组装在一起，形成三元锂电池单体。
组装过程中，首先将正负极片与电解液叠放在一起，并用隔膜隔开。
然后通过热合、涂胶等方式将正负极片固定在一起。
接着将组装好的单体放入壳体中，并密封好，形成电池。
以上就是三元锂电池的生产工艺介绍。
在实际生产中，还需要进行充放电测试、容量测试等环节，确保产品的质量和性能。
随着科技的进步，对三元锂电池的生产工艺不断进行改进，以提高其性能和安全性。
三元锂电池制作工艺
三元锂电池制作工艺引言三元锂电池是一种常见的锂离子电池，具有高能量密度、长循环寿命和较低的自放电率等优势，被广泛应用于电动汽车、便携设备和储能系统等领域。
在三元锂电池的制作过程中，涉及到多个工艺步骤，本文将对三元锂电池制作的工艺流程进行详细介绍。
工艺流程1. 正极材料制备正极材料是三元锂电池的重要组成部分，一般采用锂镍锰钴氧化物（NCM）作为正极材料。
正极材料的制备包括原料配比、混合、烧结等步骤。
首先，按照一定比例将锂镍钴锰氧化物、碳酸锂和其他添加剂进行配比。
然后，将配比好的原料进行混合，以确保均匀性。
最后，将混合好的原料进行烧结，形成颗粒状的正极材料。
2. 负极材料制备负极材料一般采用石墨作为主要成分。
负极材料的制备包括石墨烘干、球磨和筛分等步骤。
首先，将石墨进行烘干，去除水分和其他杂质。
然后，将烘干后的石墨进行球磨，以提高其比表面积和活性。
最后，对球磨后的石墨进行筛分，得到所需的负极材料。
3. 电解液制备电解液是三元锂电池中的重要组成部分，一般由锂盐、有机溶剂和添加剂等组成。
电解液的制备包括原料配比、混合和过滤等步骤。
首先，按照一定比例将锂盐和有机溶剂进行配比，同时添加适量的添加剂。
然后，将配比好的原料进行混合，以确保均匀性。
最后，通过过滤，去除其中的杂质，得到纯净的电解液。
4. 组装组装是三元锂电池制作过程中的核心步骤，包括正负极材料的涂布、层叠、卷绕和封装等步骤。
首先，将正极材料和负极材料进行涂布，涂布在铝箔或铜箔上，并通过烘干使其固化。
然后，将涂布好的正负极材料进行层叠，形成正负极片。
接下来，将正负极片进行卷绕，形成电芯的内部结构。
最后，将卷绕好的电芯进行封装，包裹在铝塑膜或铜塑膜中，并通过热封或焊接等方式进行密封。
5. 充放电测试制作完成的三元锂电池需要进行充放电测试，以验证其性能和质量。
测试包括容量测试、循环寿命测试和安全性能测试等。
容量测试用于测量电池的可用容量，循环寿命测试用于评估电池的循环寿命，安全性能测试用于检测电池的热失控和短路等情况。
锂电池化成和分容工艺要点
篇十六锂电池之化成十六部分化成1、锂电池封装完毕后，最后工序化成（也是影响电池性能最重要工序之一）。
所谓化成指给一定的电流，使得锂电池正负极活性物质被激发，最后使电池具有放电能力的电化学过程。
影响化成的因素条件有化成电流、SOC、老化时间及温度，还需要考虑电池材料体系和产能要求。
化成不是仅简单的充放电，而是衡量对电池性能的影响。
需要做大量的研究和验证，与电池进行匹配。
2、化成对电池哪些电性能产生影响？1）首效，次放电容量/预充容量之和＝首效%2）放电容量，充电恒流比，放电平台时间3）倍率性能4）循环性能5）自放电性能6）交流内阻值……例如动力类LFP（磷酸亚铁锂）的化成工艺研究如下表3、化成小结1）≥65℃老化时间过长对后期电性能负相关2）预充SOC对首次充放电效率有一定影响，首效与放电容量正相关3）大电流影响倍率和循环性能……4、化成过程异常有哪些？异常数据需要10ms～100ms级的采样测试系统，数据结合工艺、配方进行分析1）恒流充电阶段：U不升反降，变化斜率较大，内部可能存在微短路；恒压充电阶段：I不降反升，变化斜率较大，内部可能存在微短路。
2）化成也会出现充不进电？化成高压？化成低压？内阻异常？十七部分分容分容即对化成完的电池进行充放电，统计电池的容量、充电恒流比、放电平台电压、内阻进行区分，以便分档配组。
1）容量：指放电的容量，一般会循环3～5次取中间某次放电容量为额定容量。
一般三元类电池充放电流为0.5C，磷酸亚铁锂为0.5C～1C，钛酸锂电池为1C，钴酸锂电池为0.2C～0.5C等2）充电恒流比：充电过程中，恒流充入容量/（恒流+恒压充入容量之和）*100% 3）放电平台时间：指在电池在≈标称电压放电持续时间。
