组合式空调机组
组合式空调机组原理
组合式空调机组原理
组合式空调机组是一种用于室内空气调节的设备，它由多个独立子系统组合而成，包括制冷循环系统、空气处理系统、控制系统和供电系统。
制冷循环系统是组合式空调机组的核心部分，它通过制冷剂的循环来实现冷却效果。
该系统包括压缩机、蒸发器、冷凝器和节流阀等关键组件。
首先，压缩机将低温、低压的制冷剂吸入并压缩成高温、高压的气体。
接下来，制冷剂通过冷凝器，释放热量并冷却成高压液体。
然后，高压液体进入节流阀，在此过程中压力下降，从而使制冷剂变为低温、低压的液体。
最后，制冷剂通过蒸发器进行蒸发，并吸收室内热量，从而实现冷却效果。
空气处理系统负责处理和过滤室内空气。
它一般由风机、过滤器、加热器和加湿器等组件组成。
风机通过循环，将室内空气吸入空调机组并通过过滤器进行过滤。
然后，经过加热器或加湿器进行加热或加湿处理。
最后，处理后的空气再通过风机排出到室内，实现温度和湿度的控制。
控制系统是组合式空调机组的大脑，它负责监测和控制各个子系统的运行。
通过感应室内空气的温度、湿度和其他参数，控制系统可以自动启停各个组件，并根据需求调整制冷循环系统和空气处理系统的运行参数，从而实现室内舒适的温度和湿度。
供电系统提供电力支持，保证组合式空调机组各个组件的正常运行。
它包括供电线路、电源开关和控制元件等。
供电系统通
过电源开关控制机组的启停，同时向各个组件提供所需电能。
综上所述，组合式空调机组通过制冷循环、空气处理、控制和供电等系统的协调运行，有效实现室内空气的调节和控制。
它广泛应用于办公楼、商业场所和住宅等各类建筑，提供舒适的室内环境。

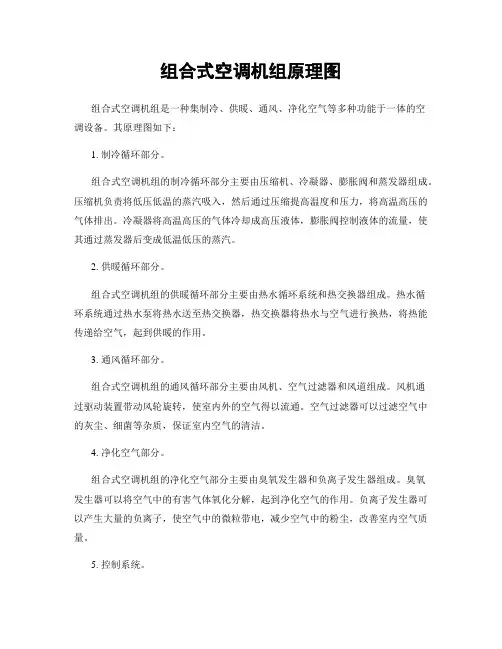

组合式空调机组原理图
组合式空调机组原理图组合式空调机组是一种集制冷、供暖、通风、净化空气等多种功能于一体的空调设备。
其原理图如下：1. 制冷循环部分。
组合式空调机组的制冷循环部分主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
压缩机负责将低压低温的蒸汽吸入，然后通过压缩提高温度和压力，将高温高压的气体排出。
冷凝器将高温高压的气体冷却成高压液体，膨胀阀控制液体的流量，使其通过蒸发器后变成低温低压的蒸汽。
2. 供暖循环部分。
组合式空调机组的供暖循环部分主要由热水循环系统和热交换器组成。
热水循环系统通过热水泵将热水送至热交换器，热交换器将热水与空气进行换热，将热能传递给空气，起到供暖的作用。
3. 通风循环部分。
组合式空调机组的通风循环部分主要由风机、空气过滤器和风道组成。
风机通过驱动装置带动风轮旋转，使室内外的空气得以流通。
空气过滤器可以过滤空气中的灰尘、细菌等杂质，保证室内空气的清洁。
4. 净化空气部分。
组合式空调机组的净化空气部分主要由臭氧发生器和负离子发生器组成。
臭氧发生器可以将空气中的有害气体氧化分解，起到净化空气的作用。
负离子发生器可以产生大量的负离子，使空气中的微粒带电，减少空气中的粉尘，改善室内空气质量。
5. 控制系统。
组合式空调机组的控制系统主要由温度传感器、湿度传感器、压力传感器和控制器组成。
温度传感器和湿度传感器可以感知室内外的温度和湿度变化，控制器可以根据传感器的信号调节制冷、供暖、通风和净化空气的功能，使室内环境保持在舒适的状态。
综上所述，组合式空调机组的原理图包括制冷循环部分、供暖循环部分、通风循环部分、净化空气部分和控制系统。
通过这些部分的协调配合，组合式空调机组可以实现多种功能，为人们提供舒适、清洁的室内环境。
组合式空调机组
组合式空调机组一、概述组合式空调机组是一种集制冷和供暖功能于一体的空调设备，适用于大型商业建筑、办公楼和工厂等场所。
它由多个独立的空调机组组合而成，以满足不同的需求和负载变化。
组合式空调机组具有灵活性、高效节能和可靠性的特点，成为现代建筑中广泛使用的空调解决方案。
二、组合式空调机组的工作原理组合式空调机组的工作原理主要分为制冷和供暖两个过程。
在制冷过程中，机组通过制冷剂的循环流动来吸收热量，将室内的热量带走，并通过冷凝器将热量释放到室外。
在供暖过程中，机组通过燃气、电能或其他方式提供热源，加热制冷剂后传输到室内，释放热量，使室内保持温暖。
三、组合式空调机组的特点1.灵活性：组合式空调机组由多个独立的机组组成，可以根据实际需求进行组合调整。
每个机组都可以独立工作，当负荷变化时，可以根据需要开启或关闭部分机组，从而实现灵活的能量调节。
2.高效节能：组合式空调机组采用先进的控制系统和高效的制冷技术，能够根据实际需求自动调节运行状态，减少能耗。
同时，组合式空调机组还可以通过余热回收等技术来提高能源利用效率，降低运行成本。
3.可靠性：组合式空调机组由多个独立的机组组成，即使其中一台机组出现故障，其他机组仍然可以正常运行，确保整个系统的可靠性。
此外，组合式空调机组还具有自动故障诊断和报警功能，能够及时发现和解决问题，减少停机维修时间。
4.节省空间：组合式空调机组能够将多个机组集中在一个相对较小的空间中，不仅节约了室内的安装空间，还减少了管道和电缆的布置长度，简化了系统的工程施工。
四、组合式空调机组的应用领域组合式空调机组广泛应用于大型商业建筑、办公楼和工厂等场所，满足大规模空调需求的同时，具有较好的节能效果。
更具体地说，它在以下一些方面具有较为显著的应用优势：1.商场和超市：组合式空调机组可以满足商场和超市室内空调需求，确保大量人员在舒适的环境中工作和购物。
2.写字楼和大型办公室：组合式空调机组可以通过灵活的组合方式，适应不同工作区域的温度需求，为员工提供一个舒适的办公环境。
组合式空调机组培训资料
组合式空调机组配备智能控制系统，能够根据室内外环境参数和用户设定值，自 动调节机组的工作状态和运行参数，确保室内环境舒适度和能源的高效利用。
分类与组成
分类
组合式空调机组根据其组成和功能的不同，可以分为多种类型，如直膨式、表 冷式、热回收式等。不同类型的空调机组适用于不同的建筑和环境需求。
组成
环保材料
设备制造过程中应使用环保材料，减少对环 境的污染。
能效比
组合式空调机组的能效比应达到国家标准， 以提高能源利用效率。
噪声控制
低噪声设计
组合式空调机组应采用低噪声技术，降低运行时 的噪音。
隔音措施
在设备周围采取隔音措施，如安装隔音板或隔音 材料，以减少噪音对周围环境的影响。
ABCD
消声装置
为进一步降低噪音，可在设备上安装消声装置， 如消音器等。
节能模式
很多现代空调机组都具备节能模式，开启该模式可以自动调节运行参 数，降低能耗。
PART 04
安全与环保
安全操作注意事项
操作前检查
在启动组合式空调机组前，应检查设 备各部件是否正常，确保无故障。
定期维护
为保证设备正常运行，应定期对组合 式空调机组进行维护和保养，包括清 洁、润滑、检查等。
安全防护
输入功率
指空调机组在正常工作时所消 耗的功率，单位为kW。
能效比（EER）
指空调机组的制冷量与其输入 功率之比，是衡量空调机组性
能的重要参数。
能效比与节能
高能效比的空调机组能够提供更 好的制冷或制热效果，从而减少
能源的消耗和节约运行成本。
能效比越高的空调机组，其性能 表现越优秀，通常也更加节能。
国家标准和行业规范中通常会规 定能效比的最低要求，不符合要 求的空调机组不能销售和使用。
组合式空调机组
1
组合式空调机组的概述 组合式空调机组的分类 机组各功能段的组成
常见功能段介绍
目录
2
组合式空调机组的概述
定义
组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。 机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，以完成对空气的过滤、 加热、冷却、加湿、除湿、热回收、新风处理和新、回风混合等功能。 适用于空气阻力大于等于100Pa的空调系统。
7
常见功能段介绍
2. 净化过滤段
初效过滤段： 过滤器有板式、袋式（常用）和密褶式三类，过滤材料有 无纺布（常用）、化纤、玻璃纤维、尼龙网等； 主要用于过滤5μm及以上粒径的尘埃粒子， 过滤效率为35%~95%@5μm（计重法）； 位于新风段后面，保护并延长中效过滤器 的使用寿命；确保机组内部的环境不被新风 所污染，以保证机组内部的清洁。此外，在 系统停运时，初效过滤段还可以有效地防止 室外不洁净空气的倒灌。
15
常见功能段介绍
表冷段后应设挡水板，以有效地截留空气中的水滴，以减 少空气带走的水量（一般用过水量衡 量），挡水板（材料多为玻璃钢、 ABS、湿膜、铝合金、不锈钢、铝网 等）的形状多为多折波形，能将大部 分的水滴截留，使其流入接水盘，对 于高温高湿的地区和新风量较大的使 用场合，尤为重要。 另外，为保证凝结水的及时排出， 需在表冷挡水段设置凝结水排水管， 需设置水封。
蒸汽盘管不建议采用铜管铝 片结构（铜管承压能力弱）
13
常见功能段介绍
4.表冷段
表冷器的主要作用是对空气进行冷却和除湿。 空气通过表冷器表面，与低温的表冷 器表面发生热交换，温度降低，若冷 却后的温度高于其露点温度，则空气 被冷却时不会产生冷凝水，这个过程 称为等湿冷却过程；若空气冷却后的 温度低于其露点温度，就会在盘管表 面结露，空气的含湿量就会减少，这 个过程被称为减湿冷却过程。
组合式空调机组原理
组合式空调机组原理组合式空调机组是一种集制冷、供热、新风、净化等多种功能于一体的空调设备，广泛应用于商业建筑、办公楼、酒店、医院等场所。
它的原理是通过循环利用制冷剂实现空气的冷却和加热，从而调节室内温度和湿度，提供舒适的室内环境。
下面将介绍组合式空调机组的原理及其工作流程。
首先，组合式空调机组由压缩机、冷凝器、膨胀阀和蒸发器等主要组件组成。
其中，压缩机起着“心脏”的作用，将低温低压的制冷剂吸入，压缩成高温高压的气体，然后通过冷凝器散热，将气体冷却成液体。
接着，液体制冷剂通过膨胀阀减压，变成低温低压的蒸发器入口，进入蒸发器吸收室内热量，变成低温低压的气体，完成一个制冷循环。
其次，组合式空调机组在制冷模式下，通过蒸发器吸收室内热量，使室内空气温度下降，然后通过风机将冷空气送入室内，实现降温的目的。
而在供热模式下，制冷循环的方向相反，通过压缩机将低温低压的制冷剂加热成高温高压的气体，然后通过冷凝器释放热量，将室外热量传递到室内，从而实现供热的效果。
此外，组合式空调机组还具有新风和净化功能。
在新风模式下，通过新风机将室外新鲜空气引入室内，实现室内空气的更新。
而在净化模式下，通过过滤器和离子发生器等设备对室内空气进行净化，去除灰尘、异味等杂质，提供清洁健康的室内环境。
总的来说，组合式空调机组通过循环利用制冷剂，利用压缩机、冷凝器、膨胀阀和蒸发器等组件，实现制冷、供热、新风、净化等多种功能。
它的工作原理简单清晰，通过不同模式的切换，可以满足不同季节和不同环境下的空调需求。
同时，组合式空调机组还具有节能、环保等优点，是现代建筑中不可或缺的重要设备之一。
在实际应用中，组合式空调机组的原理和工作流程需要得到充分的理解和掌握，以确保设备的正常运行和有效使用。
只有深入理解其原理，才能更好地进行维护和管理，保证室内环境的舒适和安全。
因此，对于空调从业人员和使用者来说，深入学习组合式空调机组的原理是非常重要的，也是提高工作效率和服务质量的关键之一。
组合式空调机组工作原理
组合式空调机组工作原理
组合式空调机组是一种包含多种不同功能的空调设备，其工作原理主要包括以下几个步骤：
1. 压缩机工作：组合式空调机组内部装有一个压缩机，它的主要作用是将低温低压的制冷剂气体吸入，通过压缩使其温度和压力都提高，然后通过出口排出。
2. 冷凝器冷却：经过压缩后的高温高压制冷剂进入冷凝器，冷凝器通过外部的冷却介质（通常是空气或水）来降低制冷剂的温度。
在冷凝器中，制冷剂放出热量，被降温并转化为高压液体。
3. 膨胀阀控制：在冷凝器出口处，制冷剂通过膨胀阀进入蒸发器。
膨胀阀的作用是控制制冷剂的流量，使其能够适应不同的工作负载需求。
在通过膨胀阀后，制冷剂变成低温低压液体。
4. 蒸发器蒸发：低温低压制冷剂进入蒸发器时，通过外部的热源（通常是空气或水）吸收热量进行蒸发。
在这个过程中，蒸发器内的温度下降，周围的空气或水则被加热，实现制冷的效果。
5. 再循环：蒸发后的制冷剂再次被压缩机吸入，重复进行循环工作，实现持续的制冷效果。
总的来说，组合式空调机组通过循环压缩和蒸发制冷剂的方式来实现空调的效果。
将热量从室内通过蒸发器吸收并排出室外，
再用冷凝器排出制冷剂吸收的热量，实现室内温度的调节和控制。
组合式中央空调机组维护保养内容
组合中央空调机组维护保养内容1、组合式空调机日常维护保养日常维护的内容通常是一些常规检查和简易养护，组合式空调机组日常维护的内容主要包括：检查一些部件是否有松动情况，如果有需要紧固；密封件是否有胶垫磨损、老化情况，如果有需要及时更换胶垫，严重时整个密封件也需要更换；及时做好空调机组表面灰尘处理；检查外部线路是否有老化、磨损等情况，如果电线表层开裂，需要用胶带裹缠或更换；检查各轴承是否润滑，在空调机组停运时可以适当进行清洗和加入润滑油；机组过滤网如果有积尘情况，也要进行清洗等。
2 组合式空调机定期维护保养2.1 风阀维护及保养（1）空调机组开机前进行检查，确保风阀无异常；（2）每周定期检查一次风阀开启或关闭时注意观察运行平稳状况，应运行平稳、无异响；（3）使用过程中应注意轴及轴承是否漏润滑油、润滑脂，防止运转部件缺油烧伤损坏；（4）定期检查风阀内部沉积物，不得聚积灰尘、烟丝等，如发现需及时处理。
2.2 表冷器维护及保养应根据运行情况定期检查，是否积灰、泄漏，如积灰严重，会增加空气阻力，传热系数下降，影响制冷效果；可用自来水冲洗。
如积灰尘杂质不易清洗时，可采用无污染的清洗剂配合清洗（清洗剂见后述），并用软质刷子洗刷。
2.3 加热器维护及保养（1）应根据运行情况定期检查，是否积灰、泄漏，如积灰严重，会增加空气阻力，传热系数下降，影响加热效果；（2）可用自来水冲洗；如积灰尘杂质不易清洗时，可采用无污染的清洗剂配合清洗（清洗剂见后述），并用软质刷子洗刷；（3）注意事项：操作时需带手套，注意勿溅入眼中，如不慎须立即用水冲洗；操作时避免现场明火，并保持通风；需在停机状态下操作，如接近带电原器件时，需断电；清洗剂需存放于阴凉处，避免阳光暴晒。
2.4 皮带故障维护及保养皮带属于组合空调机组容易磨损的部件，也是维护保养的重点对象。
在日常检查中，应注意检查皮带的形状是否有明显变化，如果因为磨损严重导致皮带变形，需要及时进行更换。
