水准仪、经纬仪、全站仪实用方法水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。
一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
水准仪及全站仪的测量原理及使用方法

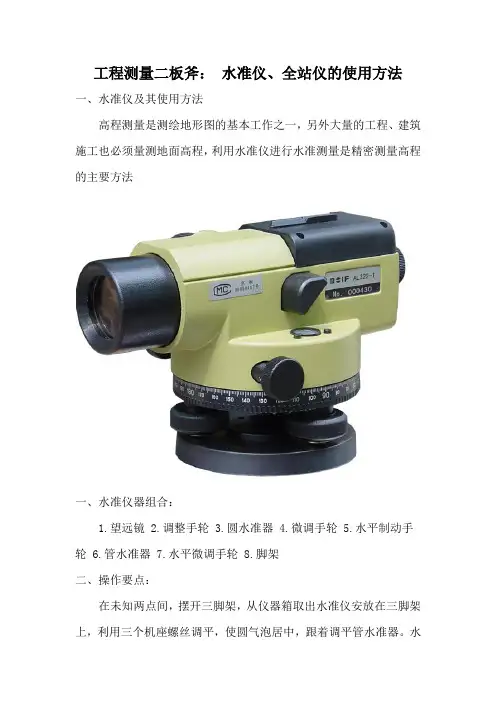

工程测量二板斧：水准仪、全站仪的使用方法一、水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
水准仪经纬仪使用方法详细图解

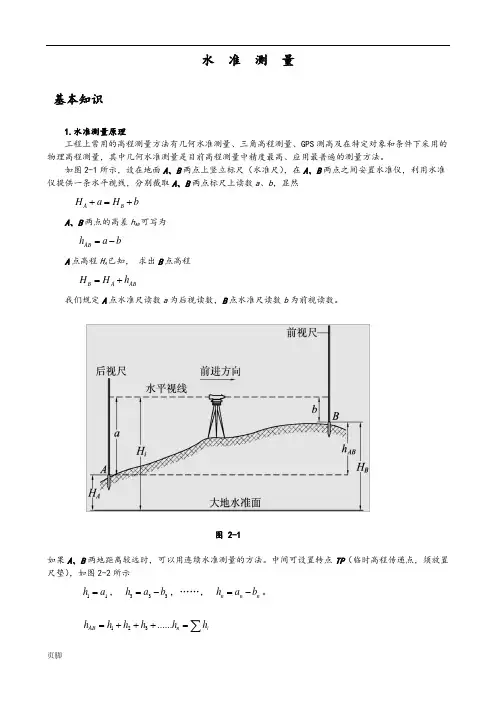

水 准 测 量基本知识1.水准测量原理工程上常用的高程测量方法有几何水准测量、三角高程测量、GPS 测高及在特定对象和条件下采用的物理高程测量，其中几何水准测量是目前高程测量中精度最高、应用最普遍的测量方法。
如图2-1所示，设在地面A 、B 两点上竖立标尺（水准尺），在A 、B 两点之间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点标尺上读数a 、b ，显然A B H a H b +=+A 、B 两点的高差h AB 可写为AB h a b =-A 点高程H A 已知， 求出B 点高程B A AB H H h =+我们规定A 点水准尺读数a 为后视读数，B 点水准尺读数b 为前视读数。
图 2-1如果A 、B 两地距离较远时，可以用连续水准测量的方法。
中间可设置转点TP （临时高程传递点，须放置尺垫），如图2-2所示11h a =， 333h a b =-，……， n n n h a b =-。
123......AB n i h h h h h h =+++=∑于是，可以求得A 、B 之间的高程差AB i i h a b =-∑∑B 点高程B A AB H H h =+.图 2-22.水准仪介绍：水准仪是提供水平视线的仪器，按精度分，水准仪通常有DS 05、DS 1、DS 3等几种。
其中“D ”和“S ”分别为“”和“水准仪”首字汉语拼音的首字母，而下标是仪器的精度指标，即每千米测量中的偶然误差（以mm 为单位）。
目前常用的水准仪从构造上可分为两大类：利用水准管来获得水平视线的“微倾式水准仪”和利用补偿器来获得水平视线的“自动安平水准仪”。
此外，还有一种新型的水准仪——“电子水准仪”，它配合条形码标尺，利用数字化图像处理的方法，可自动显示高程和距离，使水准测量实现了自动化。
水准仪主要由望远镜、水准器、基座三部分组成。
（1） DS 3微倾式水准仪1.仪器介绍图2-3 DS微倾式水准仪31-物镜：2-目镜；3-调焦螺旋；4-管水准器；5-圆水准器；6-脚螺旋；7-制动螺旋；8-微动螺旋；9-微倾螺旋；10-基座2. DS3微倾式水准仪的使用（1）安置水准仪在测站上松开架腿的蝶形螺旋，按需要调整架腿的长度，将螺旋拧紧。
经纬仪、全站仪、水准仪的使用方法
经纬仪的使用一、安置仪器安置仪器是将经纬仪安置在测站点上，包括对中和整平两项内容。
对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位置，水平度盘处于水平位置。
1．初步对中整平（1）用锤球对中，其操作方法如下：1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。
2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。
（2）用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。
2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。
2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。
再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。
图3-7 经纬仪的整平（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。
锤球对中误差一般可控制在3mm 以内，光学对中器对中误差一般可控制在1mm 以内。
水准仪 经纬仪 全站仪 GPS测量使用基本理论与方法
若：在放样时;只有经纬仪或者只有钢卷尺的 时候怎样放样？
角度交会法
1、适用：不便量距时
P (XP,YP)设计
2、方法：
1 计算测设元素1、 2&
2拨水平角;交出P点&
1 测设时，通常先沿AP、BP
A 的方向线打“十字桩”， (XA,YA) 然后交会出P点位置。
经纬仪常用的放样方法有极坐标法和交会法;极 坐标法需要经纬仪和钢卷尺配合放样;其具体 过程如下图所示：
1分别计算出测站点到后视点和待测量点的 方位角;确定出放样的转角α ;并计算出待测量 点到测站点的距离S&
后视点
待测量点
测站点
2将经纬仪架在测站点上;后视后视点;转动转角α ; 确定出待测量点的方向&
一、DJ6经纬仪的构造
1、照准部 2、水平度盘 3、基座
1.照准部
照准部水平制动、微动 望远镜竖直制动、微动 圆水准器 水准管 望远镜 目镜调焦;物镜调焦; 粗瞄准器;十字丝 读数显微镜 竖直度盘 光学对点器
望远镜十字丝
2.水平度盘
水平度盘由光学玻璃制成
0
270
90
180
顺时针0360刻度；
水平度盘与照准部相互脱离；
21、 hABab H BH Ah AB H i H A a H B b
a——后视读数 b——前视读数
前进方向
水a
准
尺
水平视线
水 准
b尺
B hAB
A HA
HB=HA+hAB
大地水准面
4.转点的概念
若A、B 两点间布设一些过渡点转 点1、2、3…;将其分为n段;则用水准 仪分别测得各段高差为h1; h2… hn; 则有：
水准仪经纬仪全站仪GPS测量使用
水准仪、经纬仪、全站仪、GPS测量使用地球是一个不断旋转、移动的类球体，而地球表面坐标的确定性就是测量的基础。
在现代大规模建设和工程领域，测量是一个必不可少的工作。
在测量工作中，水准仪、经纬仪、全站仪和GPS是常用的工具。
水准仪水准仪是测量高度差的仪器，可用于确定地面的高低关系和地形面形态。
水准仪的原理是借助水平的原理来进行测量，它包括先将视线与水准面比较，然后用望远镜和水平仪确定一条平面线，并把它与基准面作垂线相交于地面，通过公式计算出两点之间的高程差。
使用水准仪进行测量时，需要注意以下几个方面：•必须保证水准仪的视线不受树枝、建筑物等障碍物的影响。
•必须在照明充足的情况下进行测量。
•必须在测量前将水准仪加权校准过程进行完毕。
水准仪的优点是测量精度高，可以直接测量地形的高差；缺点是测量速度较慢，操作难度较大。
经纬仪经纬仪是测量地理位置的实验仪器。
它的原理是利用地球自转的性质和地球表面地理坐标系来测量地理位置。
经纬仪通常包括望远镜、制图铅笔和转子。
通过对制图铅笔的转动，可以确定需要测量的地点的经纬度位置。
进而可以建立地图和地理坐标系。
使用经纬仪进行测量时，需要注意以下几个方面：•避免测量过程中的颠簸，以免产生不必要的误差。
•调整经纬仪的中心位置，使其与使用的地图重合。
•在测量前进行角度刻度标量修正。
经纬仪的优点是测量精度高，易于使用；缺点是测量范围受限，只能测量有海面或平地处的位置，难以应对山区、森林等环境。
全站仪全站仪是一种综合了多种测量功能的综合性仪器，可以实现测量水平角度、垂直角度和坐标。
全站仪可以测量地面、建筑物、桥梁、地基和大型机器的位置和形态。
全站仪的原理是利用激光测距仪定位，通过计算两点之间的距离和角度，可以确定两点之间的距离和角度。
使用全站仪进行测量时，需要注意以下几个方面：•全站仪必须保持稳定，不受外力的干扰。
•全站仪必须与基础控制点和3D模型建立点对点关系。
•在测量前，需要进行性能测试和校准。
